تكنولوجيا المعلومات والاتصالات-W2
I.C.T
| الكمية: | |
|---|---|
| آلة لحام موجة أوتوماتيكية خالية من الرصاص لخط DIP
إن آلة اللحام الموجي الأوتوماتيكية الخالية من الرصاص من سلسلة ICT W هي آلة لحام موجية أوتوماتيكية بالكامل مصممة لخطوط إنتاج THT وDIP كبيرة الحجم. تستخدم آلة اللحام المموجة الخالية من الرصاص فوهة كورودا اليابانية الدقيقة، وتسخين أفقي مستقل تمامًا وتقنية ذكية لتوفير الطاقة لتحقيق ترطيب رائع من خلال الفتحة بدون خبث تقريبًا. يحتاج التشغيل العادي إلى 7 كيلو وات فقط بينما تلبي حماية النيتروجين الاختيارية أعلى معايير الجودة. يحظى نظام Wave Solder System بثقة واسعة النطاق في مصانع السيارات والعدادات الذكية والإلكترونيات الصناعية، وقد أصبح الخيار الأول للعملاء الذين يبنون خطوط آلات لحام موجية أوتوماتيكية فعالة.
| ميزة
توفر فوهة Kuroda Seiko اليابانية مع منطقة رذاذ قابلة للتعديل وفلتر هرمي طبقة تدفق موحدة ومنخفضة النفايات في كل دورة. يحافظ التحكم الرقمي في التدفق وإمدادات الضغط المستمر على نظافة الغرفة وتقليل تكلفة التدفق بشكل كبير - وهي ميزة أساسية لآلة اللحام المموجة الخالية من الرصاص في إنتاج THT المستمر.
تشكل الحماية المستقلة من درجة الحرارة الزائدة من جهة خارجية جنبًا إلى جنب مع التحكم في الحلقة المغلقة PLC + PID طبقات أمان متعددة. تعمل المراقبة في الوقت الفعلي والتوقف الفوري في حالات الطوارئ على حماية المشغلين ونظام Wave Solder بالكامل أثناء التشغيل التلقائي على مدار 24 ساعة.
تضمن مناطق التسخين الأفقية المستقلة تمامًا مع دوران الهواء الساخن المغلق وألواح المقوم درجة حرارة متساوية تمامًا عبر كل لوحة. يستغرق الإحماء حوالي 15 دقيقة فقط وتبقى الطاقة العادية عند 7 كيلو واط - وهو التصميم الأكثر توفيرًا للطاقة بين آلات اللحام الموجي الأوتوماتيكية المماثلة.
| قائمة معدات خط DIP
| نموذج | W4 | W3 | W2 |
| البعد:(مم) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| الوزن (كجم) | 1500 كجم تقريبًا | حوالي 1200 كجم | 790 كجم تقريبًا |
| مزود الطاقة | 3P5W، 380/220 فولت، 50 هرتز | 3P5W، 380/220 فولت، 50 هرتز | 3P5W، 380/220 فولت، 50 هرتز |
| قوة بدء التشغيل | 32 كيلو واط | 24 كيلو واط | 16 كيلو واط |
| قوة التشغيل | 12 كيلو واط | 9 كيلو واط | 7 كيلو واط |
| نظام التحكم | PLC | ||
| نظام الرش | |||
| طريقة الإرسال | محرك الخطوة | ||
| رش الضغط | 0.25 ميجا باسكال - 0.4 ميجا باسكال | ||
| تدفق لوكس | 10-100 مل/دقيقة | ||
| قطر العادم | Φ200mm | ||
| سعة العادم | 25 م 3 / دقيقة | ||
| نظام التسخين | |||
| وضع التسخين | الهواء الساخن | ||
| وضع التحكم | معرف المنتج + SSR | ||
| منطقة التسخين | 4 | 3 | 2 |
| طول التسخين | 1800 ملم | 1600 ملم | 1200 ملم |
| درجة حرارة التسخين المسبق. | (درجة حرارة الغرفة) -250 درجة مئوية | ||
| وقت الاحماء (دقيقة) | 15 دقيقة تقريبًا (ضبط 150 درجة مئوية) | ||
| نظام الناقل | |||
| حجم ثنائي الفينيل متعدد الكلور: الطول × العرض (مم) | الحد الأدنى: 80 × 60 مم؛ الحد الأقصى: 400 × 300 مم | ||
| سرعة النقل | 0-2000 (مم/دقيقة) | ||
| ارتفاع الناقل | 750+/-20 (مم) | ||
| إصبع | مخلب هوك مزدوج (قياسي) | ||
| التحكم في عرض الناقل | يدويا | ||
| زاوية الناقل | 4 ~ 7 درجة | ||
| نظام اللحام | |||
| أسلوب وعاء اللحام | محرك ميكانيكي | ||
| مادة وعاء اللحام | تيتانيوم كامل (قياسي FT) | ||
| درجة حرارة وعاء اللحام | 300 درجة مئوية | ||
| سعة وعاء اللحام | خالية من الرصاص 350 كجم | خالية من الرصاص 300 كجم | خالية من الرصاص 250 كجم |
| آخر | |||
| نظام تنظيف الاصبع | فرشاة | ||
| قائمة معدات خط DIP
يقدم خط إنتاج DIP الخاص بنا أدوات متقدمة لتجميع PCB بكفاءة ودقة. يشتمل خط DIP الآلي بالكامل على خط إدخال DIP لوضع المكونات بدقة، ومحمل موجة لدخول ثنائي الفينيل متعدد الكلور بسلاسة، ومفرغ موجة للخروج الآمن، وخط حزام تجميع للفحوصات النهائية. يضمن خط إنتاج PCB DIP عالي الجودة التشغيل المستقر، وإدخال THT الموثوق به، والتجميع الفعال من حيث التكلفة، مما يلبي احتياجات الصناعة المتنوعة. بفضل التصميمات المعيارية والدعم العالمي من تكنولوجيا المعلومات والاتصالات، فإنه يعزز الإنتاجية للمهام التي يتم تنفيذها عبر الفتحات.
| اسم المنتج | الغرض في خط DIP |
|---|---|
يقوم تلقائيًا بوضع المكونات على مركبات ثنائي الفينيل متعدد الكلور بدقة لخط إنتاج DIP. | |
يذوب اللحام لتشكيل وصلات صلبة على مركبات ثنائي الفينيل متعدد الكلور أثناء عملية توصيل THT. | |
يتم تطبيق اللحام بشكل انتقائي على مناطق محددة للحصول على تجميع THT دقيق | |
يفحص وصلات اللحام وعيوب التنسيب على ثنائي الفينيل متعدد الكلور المُجمَّع من DIP. | |
التحقق من جودة اللحام الداخلي والعيوب المخفية في مكونات THT. | |
اختبار تكنولوجيا المعلومات والاتصالات | اختبارات الأداء الكهربائي والاتصال لثنائي الفينيل متعدد الكلور المجمعة. |
ينقل مركبات ثنائي الفينيل متعدد الكلور بسلاسة عبر خط DIP للتجميع والفحص الفعال. |
| فيديو نجاح العملاء

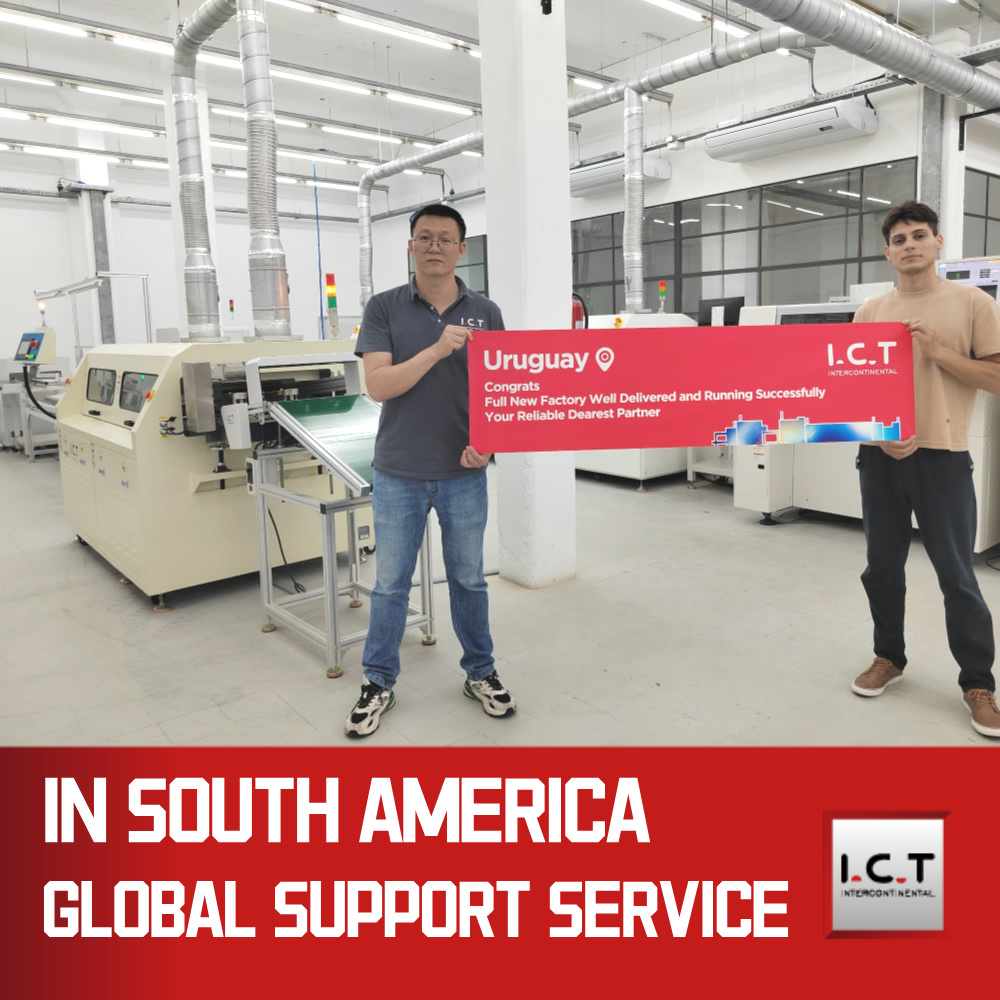

ذهب مهندسو تكنولوجيا المعلومات والاتصالات إلى أوروغواي لتركيب وتشغيل آلة اللحام الموجي الأوتوماتيكية الخالية من الرصاص من سلسلة W لشركة تصنيع أجهزة القياس الذكية. يدير العميل خط إنتاج DIP كبير الحجم ويحتاج إلى لحام مستقر وخالي من الرصاص لمركبات ثنائي الفينيل متعدد الكلور المعقدة ذات الأجزاء الكبيرة. بعد أن أكمل فريقنا الإعداد وتدريب المشغلين، وصلت الماكينة إلى السرعة الكاملة مع طاقة تشغيل تبلغ 7 كيلو وات فقط وجودة وصلة مثالية. شارك العميل مقطع فيديو يوضح تشغيل ماكينة اللحام الموجي الأوتوماتيكية الخالية من الرصاص بسلاسة في خط تجميع THT، مشيدًا بتكلفة الطاقة المنخفضة وسهولة الصيانة والدعم الممتاز لما بعد البيع. أصبح مشروع العدادات الذكية في أوروغواي مرجعًا ناجحًا للعديد من خطوط DIP في أمريكا اللاتينية.
| خدمات الخبراء والتدريب
تقدم تكنولوجيا المعلومات والاتصالات دعمًا كاملاً لدورة الحياة لكل آلة لحام موجة أوتوماتيكية خالية من الرصاص - بدءًا من تخطيط الخط والتركيب الاحترافي وحتى التدريب التفصيلي للمشغلين والخدمة الفنية العالمية 7 × 24. يضمن فريقنا ذو الخبرة أن يحقق نظام Wave Solder System وخط THT بأكمله أقصى قدر من الكفاءة دون أي مخاطر.
| مدح العملاء
يشيد العملاء في جميع أنحاء العالم بآلة اللحام الموجي الأوتوماتيكية الخالية من الرصاص لموثوقيتها الصلبة واستهلاكها المنخفض للغاية للكهرباء ونتائج لحام لا تشوبها شائبة على اللوحات المعقدة. إنهم يحبون بشكل خاص الاستجابة العالمية السريعة وتغليف الصادرات القوي والتكامل المثالي مع معدات آلة اللحام الموجي الأوتوماتيكية النهائية.
| شهادات الجودة
تحمل كل آلة لحام موجة خالية من الرصاص الأوتوماتيكية لتكنولوجيا المعلومات والاتصالات شهادات CE وCCC وUL وRoHS وISO9001 بالإضافة إلى العديد من براءات الاختراع، مما يلبي تمامًا معايير السلامة الدولية والمعايير البيئية لخطوط إنتاج DIP الحديثة.
| نبذة عن شركة ومصنع تكنولوجيا المعلومات والاتصالات
ICT هي شركة متخصصة في توفير الحلول الشاملة لخطوط إنتاج SMT وDIP مع أكثر من 25 عامًا من الخبرة. مصنعنا الذي تبلغ مساحته 12,000 متر مربع في Dongguan يوظف 89 موظفًا بما في ذلك 20 مهندسًا. نقوم بتصميم وتصنيع جميع المعدات الأساسية داخل الشركة ونخدم أكثر من 1600 عميل في 72 دولة. إن الإدارة الصارمة للجودة والابتكار المستمر تجعلنا الشريك الأكثر ثقة لنظام Wave Solder System عالي الأداء في جميع أنحاء العالم.
