خط التجميع SMT
I.C.T
SMT Assembly line
| الكمية: | |
|---|---|
| حل خط التجميع SMT

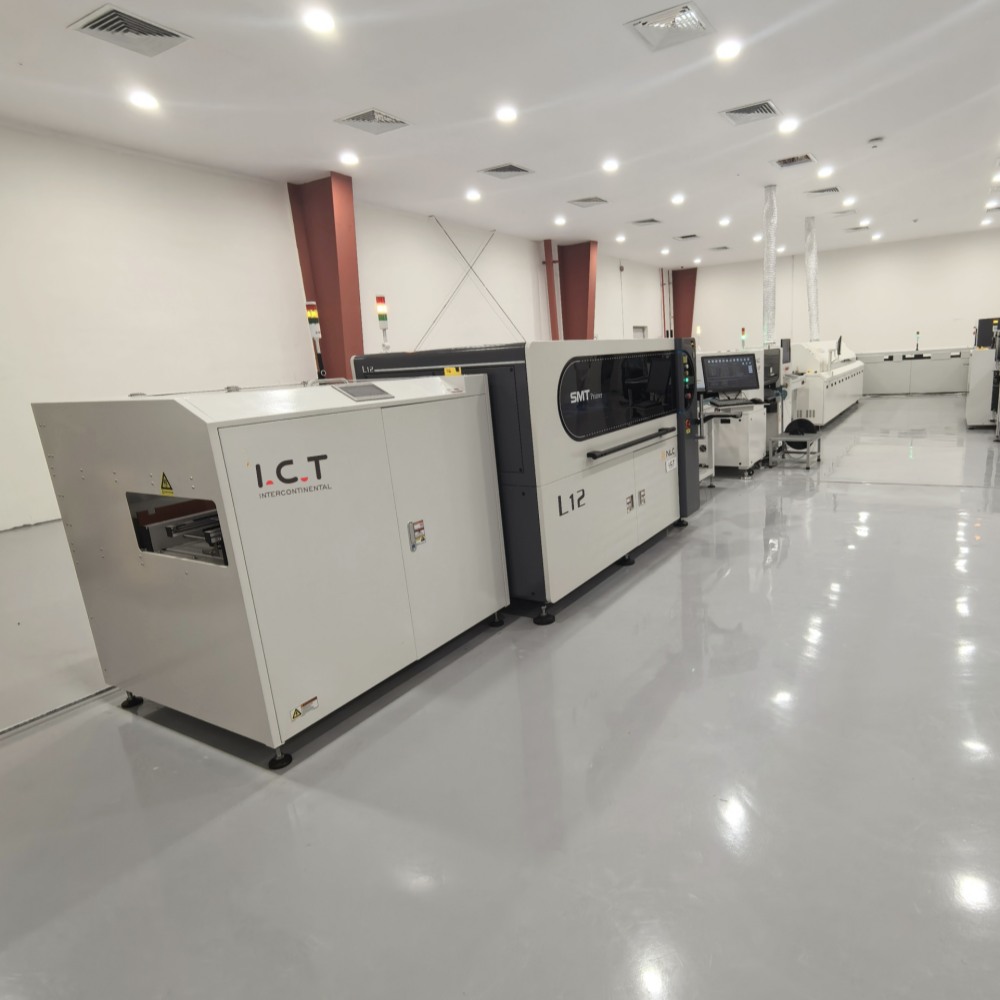

تقدم تكنولوجيا المعلومات والاتصالات خط تجميع SMT كاملاً من التخطيط إلى التشغيل. نقوم بتصميم خطوط نصف أوتوماتيكية وخطوط أوتوماتيكية بالكامل باستخدام ماكينات JUKI. يتمتع فريقنا بخبرة 22 عامًا في مجال تكنولوجيا SMT. تشمل الخطوط اللودر، والطابعة، والالتقاط والمكان من JUKI، وفرن إعادة التدفق، وAOI، وأداة التفريغ. يحتاج الإعداد التلقائي الكامل إلى عامل واحد في كل نوبة عمل. الطاقة 18 كيلو وات/ساعة للخطوط الكبيرة. نحن نخدم صناعات LED والتلفزيون والهاتف والسيارات. التثبيت يستغرق 3 أيام. يستمر التدريب من 7 إلى 15 يومًا. نحن نساعد في بناء المصانع في جميع أنحاء العالم بمشورة الخبراء.
| ميزة
سير العمل الآلي
يعمل خط التجميع SMT من المُحمل إلى المُفرغ دون توقف. يبدأ بتحميل اللوحة وتنظيفها. تضيف الطابعة معجون اللحام بدقة. تقوم ماكينة JUKI بوضع الأجزاء بسرعة. إنحسر جنود الفرن بقوة. AOI تتحقق من الجودة. تقوم أداة التفريغ NG/OK بفرز اللوحات. يعزز هذا التدفق السرعة ويقلل الأخطاء. يتعامل الخط التلقائي الكامل مع المنتجات المعقدة مثل وحدات التحكم التلقائية.

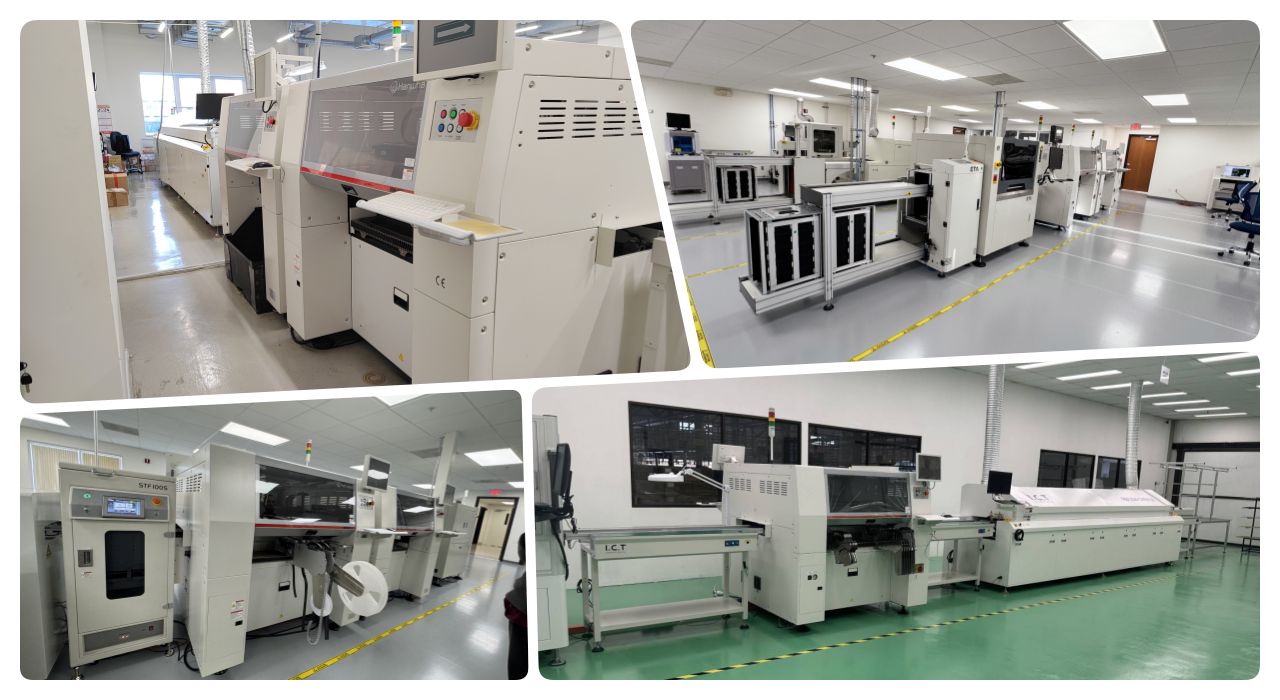

تكنولوجيا وضع SMD
يضمن اختيار SMD ووضعه في خط التجميع SMT الخاص بنا الدقة. فهو يضع أجزاء صغيرة بسرعة على مركبات ثنائي الفينيل متعدد الكلور. السرعة العالية تناسب الإنتاج الضخم. تعمل الآلة مع الناقلات من أجل النقل السلس. وهو يدعم لوحات صغيرة إلى كبيرة. تعمل هذه التقنية على تقليل العيوب في مصابيح LED أو تجميع الهاتف.
إنحسر كفاءة الفرن
يقوم الفرن بإعادة التدفق في الخط بتسخين الألواح بالتساوي. يقوم بلحام المكونات بقوة دون حدوث ضرر. التحكم متعدد المناطق يحافظ على استقرار درجة الحرارة. يتبع ناقل التبريد لضبط اللحام. تناسب هذه الخطوة خط إنتاج تجميع SMT PCB للحصول على مخرجات موثوقة. انخفاض استخدام الطاقة يوفر التكاليف.
التفتيش والاختبار
تقوم AOI بمسح اللوحات بعد اللحام. يجد أخطاء مثل الأجزاء المفقودة. يتم لصق SPI قبل التنسيب. وهذا يضمن الجودة العالية في خط التجميع SMT عالي السرعة. تذهب لوحات NG إلى رفض الناقل.
خيارات الخط المرنة
اختر خط إنتاج PCBA شبه التلقائي أو التلقائي بالكامل. شبه تلقائي يناسب العناصر الصغيرة مثل المصابيح. كامل تلقائي يتعامل مع إلكترونيات السيارات. يساعد رسم التخطيط على تخطيط المساحة. تتكيف الخطوط مع احتياجات مصنعك.
| مواصفة
| تفاصيل | فئة | المشاريع |
|---|---|---|
| متطلبات تخطيط المصنع | تخطيط دائرة الهواء في المصنع | استخدم مصدر هواء المصنع أو آلة هواء مضغوط منفصلة خالية من الزيت. يجب أن يكون الضغط أكبر من 7 كجم/سم⊃2;. |
| التخطيط الكهربائي للمصنع | تيار متردد أحادي الطور 220 (220±10%، 50/60 هرتز) تيار متردد ثلاثي الطور 380 فولت (380±10%، 50/60 هرتز) | |
| تخطيط عادم المصنع | الحد الأدنى لمعدل تدفق قناة العادم هو 500 قدم مكعب في الدقيقة (14.15 م 3 / دقيقة) | |
| تخطيط إضاءة المصنع | الإضاءة المثالية في المصنع هي 800~1200LUX، على الأقل لا تقل عن 300LUX. | |
| تخطيط درجة حرارة المصنع | درجة الحرارة المحيطة لورشة الإنتاج هي 23 ± 3 درجة مئوية، بشكل عام 17 ~ 28 درجة مئوية، والرطوبة النسبية هي 45٪ ~ 70٪ رطوبة نسبية. | |
| تحضير المواد | قائمة بوم | قم بإدراج جميع الأجزاء والكميات اللازمة لتجميع خط إنتاج PCBA. |
| ملف CAD | ملف التصميم الرقمي لتخطيط تخطيط ثنائي الفينيل متعدد الكلور وإعداد الجهاز. | |
| ملف جربر | ملف قياسي لتصنيع ثنائي الفينيل متعدد الكلور واستنسل الطباعة. | |
| لصق اللحيم | المواد المطبقة على الوسادات قبل وضع المكونات في الطابعة. | |
| المواد المكونة SMD | أجزاء مثبتة على السطح مثل الرقائق والمقاومات لوضعها. | |
| الكحول الصناعي | يستخدم لتنظيف اللوحات والاستنسل أثناء عملية الإعداد. | |
| حزام لصق | شريط لتوصيل بكرات التغذية دون إيقاف الخط. | |
| مرسام | صفيحة معدنية بها ثقوب لطباعة معجون اللحام بدقة. |

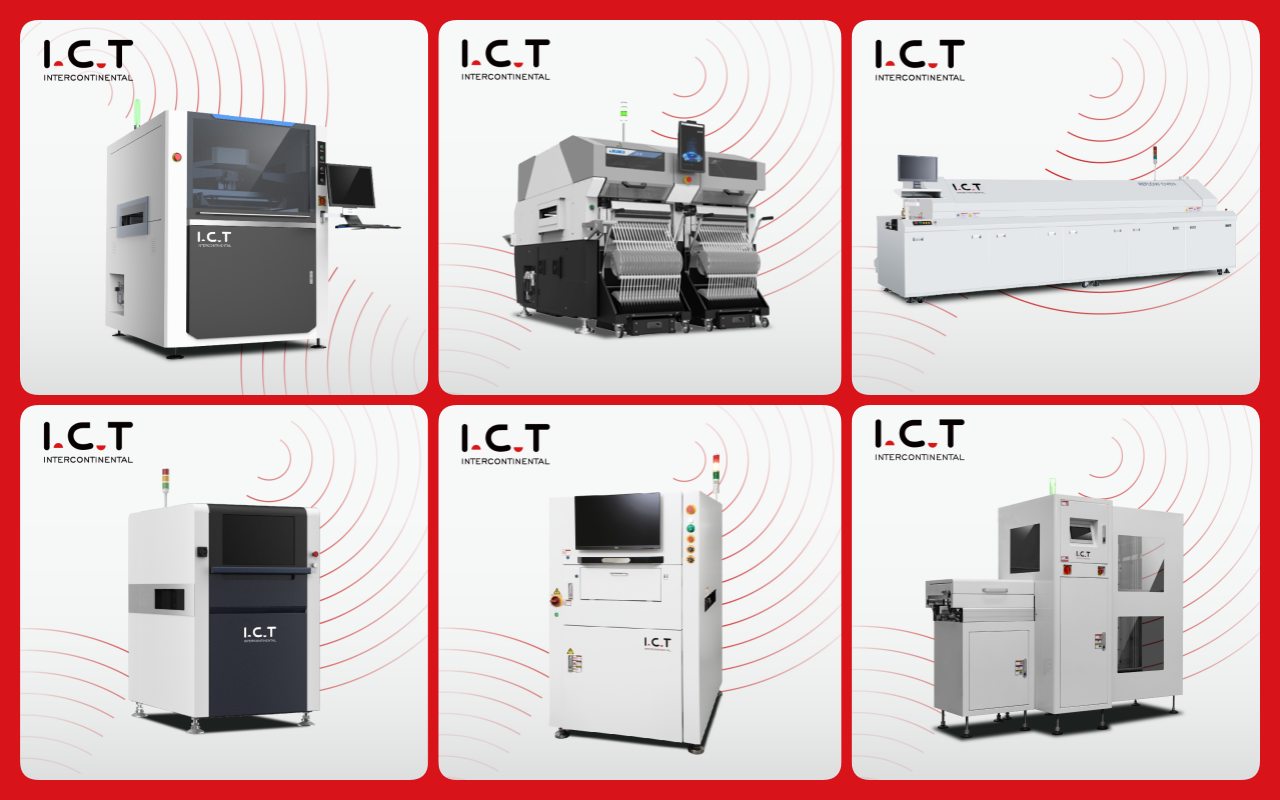

| قائمة معدات خط SMT
يتميز خط إنتاج PCBA عالي الجودة لتكنولوجيا المعلومات والاتصالات بمعدات متقدمة لتجميع PCB بكفاءة ودقة. يشتمل خط SMT الآلي بالكامل على مُحمل، وطابعة تلقائية لتطبيق دقيق لمعجون اللحام، وآلة انتقاء ووضع لوضع المكونات بدقة، وفرن إعادة التدفق للحام الموثوق، ونظام AOI لفحص العيوب بشكل شامل. يضمن خط إنتاج PCBA عالي الجودة التشغيل السلس والموثوقية العالية وتجميع SMT منخفض التكلفة، مما يلبي متطلبات الصناعة المتنوعة.
| اسم المنتج | الغرض في خط SMT |
|---|---|
| محمل ثنائي الفينيل متعدد الكلور | يقوم تلقائيًا بتحميل مركبات ثنائي الفينيل متعدد الكلور العارية على الخط. |
| طابعة لصق لحام | يطبع معجون اللحام على منصات ثنائي الفينيل متعدد الكلور بدقة. |
| انتقاء ومكان آلة | تركيب المكونات على مركبات ثنائي الفينيل متعدد الكلور بدقة. |
| فرن تراجع | يذوب اللحام ليشكل وصلات صلبة. |
| آلة AOI | يتفقد وصلات اللحام وعيوب التنسيب. |
| آلة SPI | التحقق من ارتفاع معجون اللحام وجودته. |
| معدات التتبع | يسجل ويتتبع بيانات الإنتاج: آلة وضع العلامات بالليزر/أداة تركيب الملصقات/ طابعة نفث الحبر |
| آلة تنظيف SMT | يستخدم لتنظيف ثنائي الفينيل متعدد الكلور والاستنسل والتركيبات والفوهات وما إلى ذلك. |
| آلة توجيه ثنائي الفينيل متعدد الكلور | قطع PCBA إلى المنتج النهائي |
| فيديو نجاح العملاء
يشارك صانع إمدادات الطاقة للسيارات قصته. يستخدمون خط ICT SMT. يُظهر الفيديو العميل وهو يشيد بالإعداد. يحتوي جزء SMT على محمل، ومنظف، وطابعة، وأداة JUKI، وناقلات، وإعادة التدفق، ومبرد، ومخزن مؤقت، وAOI، وأداة تفريغ NG/OK. تعمل الآلات بسلاسة في العمل الحقيقي. يسلط العميل الضوء على التشغيل السهل والإنتاج العالي. يعزز خط التجميع SMT جودة قطع غيار السيارات الخاصة بهم.
| دعم الخدمة والتدريب
تقدم تكنولوجيا المعلومات والاتصالات الدعم الكامل لخط التجميع SMT. يقوم فريقنا بالتركيب خلال 3 أيام. يقوم المهندسون بتدريب الموظفين خلال 7-15 يومًا. نحن نقدم الصيانة والترقيات. تغطي الخدمة العالم بخبرة 15 عامًا. يقوم المديرون بحل المشكلات بسرعة. يضمن المساعدون عدم تفويت أي مشاكل. نقوم بتحسين الخطوط أثناء الاستخدام.
| شهادات العملاء
يحب العملاء المساعدة السريعة التي يقدمها مهندسونا في الخارج. إنهم يمتدحون أداء خط التجميع SMT الموثوق به. التعبئة الآمنة تحمي الآلات أثناء الشحن. الاستجابة السريعة تحل المشاكل في ساعات. تعمل المعدات بشكل مستقر مع فترة توقف منخفضة.
| الشهادات والمعايير
تكنولوجيا المعلومات والاتصالات حاصلة على CE للامتثال للسلامة. يضمن RoHS عدم وجود مواد ضارة. ISO9001 يدير عمليات الجودة. براءات الاختراع تحمي ابتكاراتنا. هذه تثبت موثوقية خط تجميع SMT.
| نبذة عن شركة ومصنع تكنولوجيا المعلومات والاتصالات
تكنولوجيا المعلومات والاتصالات لديها البحث والتطوير الخاصة وثلاثة مصانع. أكثر من 89 موظفًا يشملون 20 مهندسًا. نحن ننمو بسرعة خلال 25 عامًا. نخدم 1600 عميل في 72 دولة. تغطي المصانع مساحة 12000 متر مربع مع اختبارات صارمة. نظام الجودة يتحقق من كل خطوة. نحن نقدم الحلول الكاملة في جميع أنحاء العالم.
