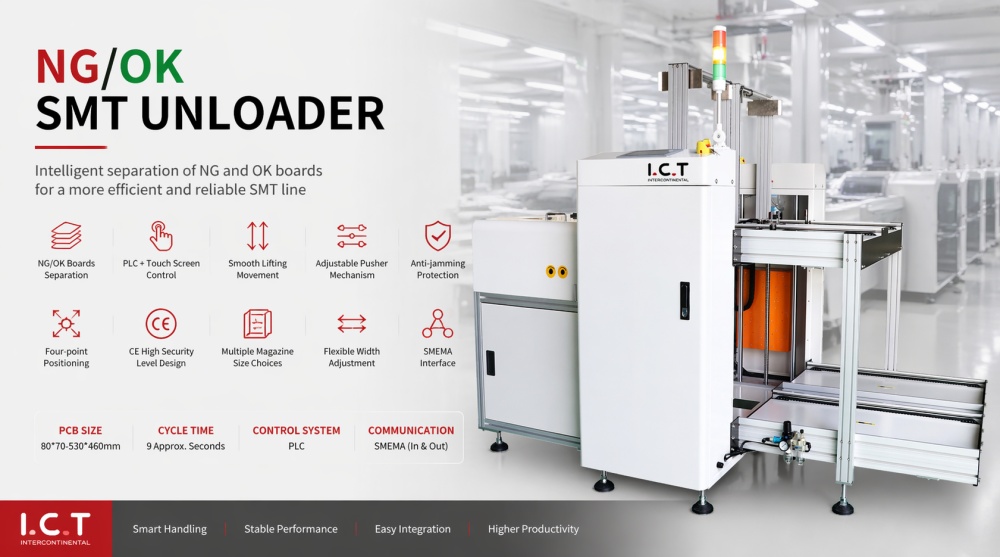

| أداة تفريغ المجلات Ng/ok لخطوط SMT
في إنتاج SMT، يعد التعامل مع مركبات ثنائي الفينيل متعدد الكلور النهائية بكفاءة أمرًا بالغ الأهمية مثل التجميع نفسه. تم تطوير Ng/ok Magazine Unloader SMT لإدارة عملية التفريغ بعد مراحل الفحص أو اللحام. يقوم تلقائيًا بفصل لوحات النجاح والفشل وتخزينها في مجلات مخصصة. مع عرض السكة القابل للتعديل وسرعة النقل المتسقة، فإنه يدعم أحجام PCB المختلفة دون تعطيل إيقاع الإنتاج. لقد تم تصميمه من أجل التشغيل المستقر، فهو يعمل كنقطة اتصال موثوقة بين معدات الفحص والعمليات النهائية، مما يساعد في الحفاظ على تدفق إنتاج ثابت ومنظم.
| ميزات المنتج التفصيلية
بعد مراحل الفحص مثل AOI، غالبًا ما يؤدي التعامل مع لوحات NG وOK يدويًا إلى إبطاء الإنتاج. تعمل هذه الآلة على إزالة هذا الاختناق عن طريق توجيه مركبات ثنائي الفينيل متعدد الكلور (PCB) التمريرية والفشلية تلقائيًا إلى مجلات منفصلة. العملية مستقرة وقابلة للتكرار، مما يضمن دقة الفرز المتسقة. ومن خلال تقليل التدخل البشري، فإنه يقلل أيضًا من فرصة سوء وضع اللوحات أو خلطها، مما يدعم بشكل مباشر مراقبة الجودة بشكل أفضل في جميع أنحاء خط SMT.
نادراً ما تتعامل خطوط الإنتاج مع نوع لوح واحد. هذا هو سبب أهمية ضبط عرض السكة وإعدادات درجة الصوت. يسمح Ng/ok Magazine Unloader SMT للمشغلين بالتكيف بسرعة مع أحجام PCB المختلفة دون تعديلات معقدة. سواء كانت لوحات التحكم صغيرة أو لوحات أكبر، تحافظ الماكينة على النقل والمحاذاة بسلاسة، مما يساعد على بقاء الإنتاج مرنًا دون التضحية بالاستقرار.
يمكن أن يؤدي نقل ثنائي الفينيل متعدد الكلور غير المستقر إلى مقاطعة عملية SMT بأكملها. يضمن جهاز التفريغ هذا حركة سلسة ومتحكم بها من الناقل إلى تكديس المجلات. يتم التعامل مع كل لوحة بعناية لتجنب التلف أو سوء المحاذاة. يحافظ نظام تخزين المجلات على اللوحات منظمة وجاهزة للعملية التالية، مما يجعل العمليات النهائية أكثر قابلية للتنبؤ بها وأكثر كفاءة.
في بيئات الإنتاج الحقيقية، يجب أن تعمل المعدات لساعات طويلة دون انقطاع. تم تصميم هذه الآلة مع أخذ هذه الحقيقة في الاعتبار. هيكلها يدعم التشغيل المستقر على المدى الطويل، في حين أن نظام التحكم يضمن الأداء المتسق. تساعد احتياجات الصيانة المنخفضة والتحكم الموثوق في الحركة في الحفاظ على تشغيل خط الإنتاج دون توقفات غير ضرورية.
مصابيح الفحص LED، والناقلات ذات السلسلة المعدنية، ومراوح المؤين جاهزة. تتعامل محركات العرض الأوتوماتيكية والتحكم في نقل الأجزاء مع المتطلبات الخاصة. يتم اختبار كل خيار بشكل كامل. تسمح هذه الاختيارات لمحمل المجلات smt mini pcb بمطابقة أي تخطيط SMT بدقة.
| مواصفة
| المواصفات | الموديل HNU250 | الموديل HNU330 | الموديل HNU390 | الموديل HNU460 |
|---|---|---|---|---|
| البعد (مم) | 178014501680 | 206516301680 | 266017601680 | 266019501680 |
| حجم ثنائي الفينيل متعدد الكلور (مم) | 8070330*250 | 8070445*330 | 8070530*390 | 8070530*460 |
| حجم الرف (مم) | 355320563 | 460400563 | 535460570 | 535530570 |
| سمك ثنائي الفينيل متعدد الكلور | 0.4-5.0 ملم | 0.4-5.0 ملم | 0.4-5.0 ملم | 0.4-5.0 ملم |
| وزن ثنائي الفينيل متعدد الكلور | .02.0 كجم | .02.0 كجم | .02.0 كجم | .02.0 كجم |
| ارتفاع مكون ثنائي الفينيل متعدد الكلور | ± 15 ملم | ± 15 ملم | ± 15 ملم | ± 15 ملم |
| الوقت تغذية ثنائي الفينيل متعدد الكلور | ثواني 9 تقريبا. أو تحديد | ثواني 9 تقريبا. أو تحديد | ثواني 9 تقريبا. أو تحديد | ثواني 9 تقريبا. أو تحديد |
| فهرسة الملعب | 10.20.30.40.50 ملم أو تحديد | 10.20.30.40.50 ملم أو تحديد | 10.20.30.40.50 ملم أو تحديد | 10.20.30.40.50 ملم أو تحديد |
| نظام التحكم | PLC | PLC | PLC | PLC |
| قوة | ماكس 300VA | ماكس 300VA | ماكس 300VA | ماكس 300VA |
| إمدادات الهواء | 4-6bar ، 10ltr/min | 4-6bar ، 10ltr/min | 4-6bar ، 10ltr/min | 4-6bar ، 10ltr/min |
| ارتفاع النقل | 910±30 مم (أو حسب طلب العميل) | 910±30 مم (أو حسب طلب العميل) | 910±30 مم (أو حسب طلب العميل) | 910±30 مم (أو حسب طلب العميل) |
| حزام النقل | حزام مسطح مضاد للكهرباء الساكنة مقاس 3.8 مم | حزام مسطح مضاد للكهرباء الساكنة مقاس 3.8 مم | حزام مسطح مضاد للكهرباء الساكنة مقاس 3.8 مم | حزام مسطح مضاد للكهرباء الساكنة مقاس 3.8 مم |
| مزود الطاقة | 1 PH AC 220V 50/60Hz (الخيار: 110 فولت إلى 380 فولت) | 1 PH AC 220V 50/60Hz (الخيار: 110 فولت إلى 380 فولت) | 1 PH AC 220V 50/60Hz (الخيار: 110 فولت إلى 380 فولت) | 1 PH AC 220V 50/60Hz (الخيار: 110 فولت إلى 380 فولت) |
| وزن | 360 كجم | 380 كجم | 420 كجم | 460 كجم |
| خيار | مجلة مزدوجة الحجم، تعديل العرض التلقائي، نظام MES | |||
* تكنولوجيا المعلومات والاتصالات تستمر في العمل على الجودة والأداء ، ويمكن تحديث المواصفات والمظهر دون إشعار معين.
