ثلاثة أسئلة حول PCBA - ما معنى PCBA؟ما هي معدات الإنتاج المطلوبة لـ PCBA؟ما هي عملية إنتاج PCBA؟

معنى PCBA

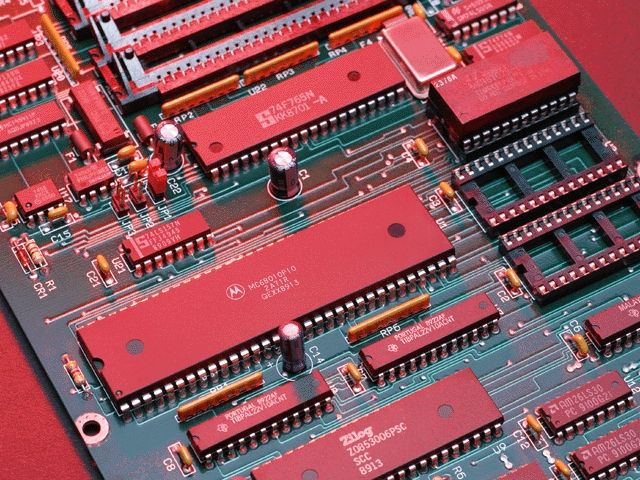

PCBA هو اختصار للوحة الدوائر المطبوعة + الجمعية، ويسمى أيضًا تجميعة PCB.

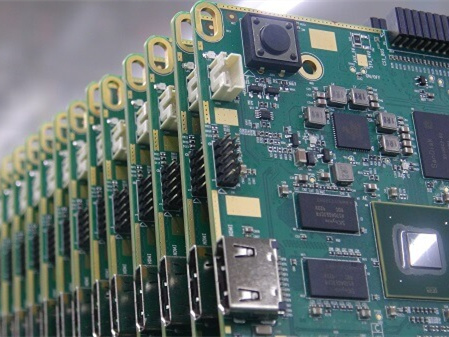

بعد أن يمر PCB بعمليات SMT، وDIP plug-in، واختبار PCBA، وفحص الجودة والتجميع، يتم تشكيل منتج نهائي، يشار إليه باسم PCBA.تتطلب جميع المنتجات الإلكترونية تقريبًا، مثل الهواتف الذكية وأجهزة الكمبيوتر والتلفزيون ومصابيح LED وما إلى ذلك، لوحات PCBA.

تتمثل مهمة PCBA في معالجة لوحة PCB الفارغة من خلال سلسلة من العمليات، ثم معالجتها أخيرًا إلى منتج إلكتروني يمكن للمستخدمين استخدامه.في عملية الإنتاج، يتم ربط رابط واحد بالآخر، وأي رابط به مشكلة في الجودة، سيكون له تأثير كبير على جودة المنتج.

معدات إنتاج PCBA الرئيسية

تشمل المعدات الأساسية المطلوبة لإنتاج PCBA آلة طباعة الاستنسل، وآلة الانتقاء والوضع، وفرن إعادة التدفق، ومعدات الفحص، وآلة اللحام الموجي، وآلة التنظيف SMT، وتكنولوجيا المعلومات والاتصالات، وFCT، وما إلى ذلك.

سيتم تجهيز مصانع معالجة PCBA بمقاييس مختلفة بمعدات مختلفة.

معدات الإنتاج الرئيسية لـ PCBA هي كما يلي:

1. آلة طباعة الاستنسل

مبدأ العمل لآلة طباعة معجون اللحام هو: تقوم الكاشطات اليسرى واليمنى بطباعة معجون اللحام على PCB من خلال الاستنسل.

2. آلة الالتقاط والوضع

آلة الالتقاط والوضع، المعروفة أيضًا باسم نظام التثبيت السطحي، عبارة عن جهاز يقوم بوضع المكونات بدقة على منصات PCB عن طريق تحريك رأس الوضع في خط الإنتاج.

3. فرن إنحسر

بعد أن يقوم اللحام بإعادة التدفق بتسخين الهواء أو النيتروجين إلى درجة حرارة عالية بدرجة كافية، قم بنفخه على لوحة الدائرة مع المكونات المرفقة، بحيث يتم إذابة اللحام الموجود على جانبي المكونات وربطه باللوحة الأم.

4. معدات التفتيش

هناك ما يقرب من ثلاثة أنواع من معدات الاختبار في السوق، AOI (الفحص البصري التلقائي)، SPI (فحص لصق اللحام)، وAXI (الفحص التلقائي بالأشعة السينية).

يقوم الجهاز تلقائيًا بمسح PCB من خلال الكاميرا، ويكتشف العيوب الموجودة في PCB، ويحدد العيوب من خلال الشاشة.

5. آلة لحام الموجة

اللحام الموجي هو جعل سطح اللحام الخاص بلوحة التوصيل يتلامس مباشرة مع القصدير السائل ذو درجة الحرارة العالية لتحقيق غرض اللحام.

وهناك جهاز خاص يجعل القصدير السائل يشكل ظاهرة تشبه الموجة، لذلك يطلق عليه 'آلة اللحام الموجية'.

6. آلة التنظيف SMT

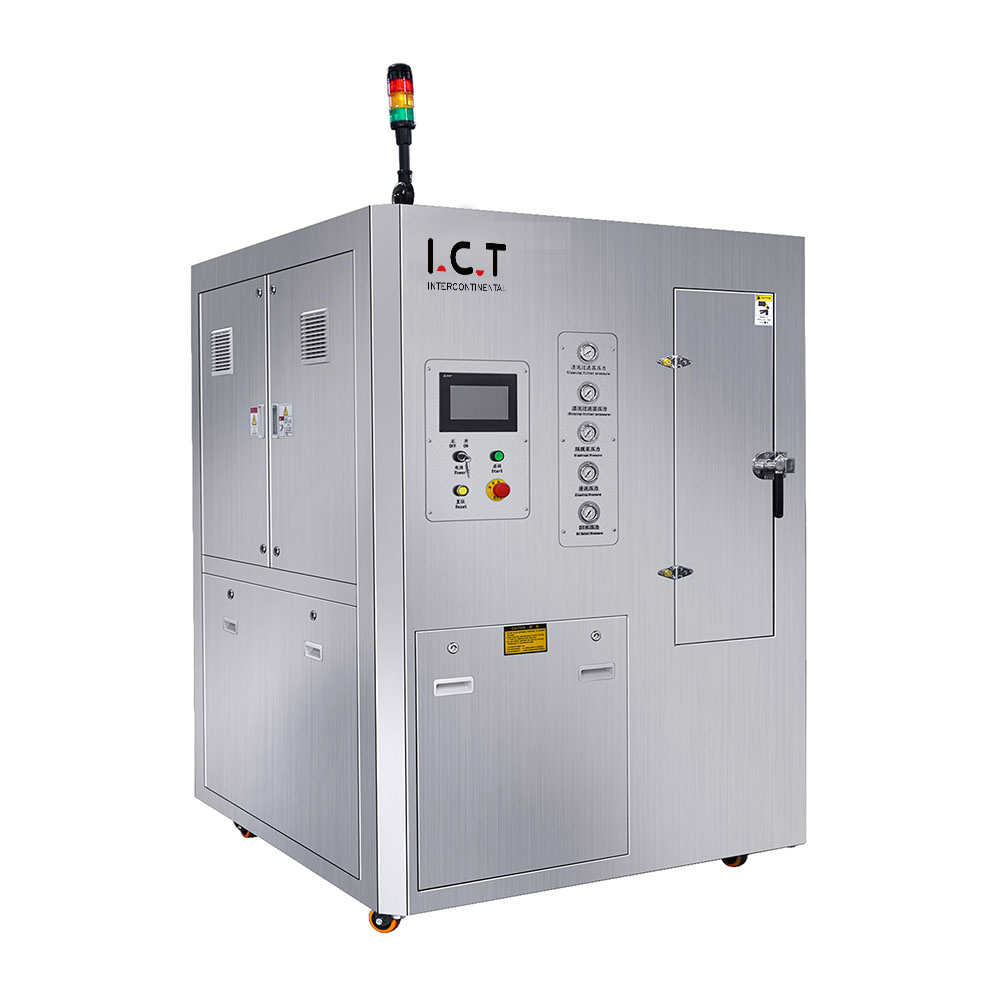

يتم استخدام آلة التنظيف لتنظيف لوحة PCBA، والتي يمكنها إزالة بقايا اللوحة بعد اللحام.

7. تكنولوجيا المعلومات والاتصالات

يستخدم اختبار تكنولوجيا المعلومات والاتصالات بشكل أساسي مجسات الاختبار للاتصال بنقاط الاختبار الخاصة بتخطيط ثنائي الفينيل متعدد الكلور للكشف عن الدائرة المفتوحة والدائرة القصيرة واللحام لجميع أجزاء PCBA.

8. اتفاقية التجارة الحرة

FCT يشير إلى اختبار اللوحة المستهدفة لقياس ما إذا كانت استجابة محطة الإخراج تلبي المتطلبات.

عملية إنتاج ثنائي الفينيل متعدد الكلور

يمكن تقسيم عملية إنتاج PCBA إلى عدة عمليات رئيسية، SMT → DIP → اختبار PCBA → تجميع المنتج النهائي.

1. سمت

خط إنتاج SMT يمكن تقسيمه إلى خط إنتاج أوتوماتيكي بالكامل و خط إنتاج نصف آلي وفقا لدرجة الأتمتة.

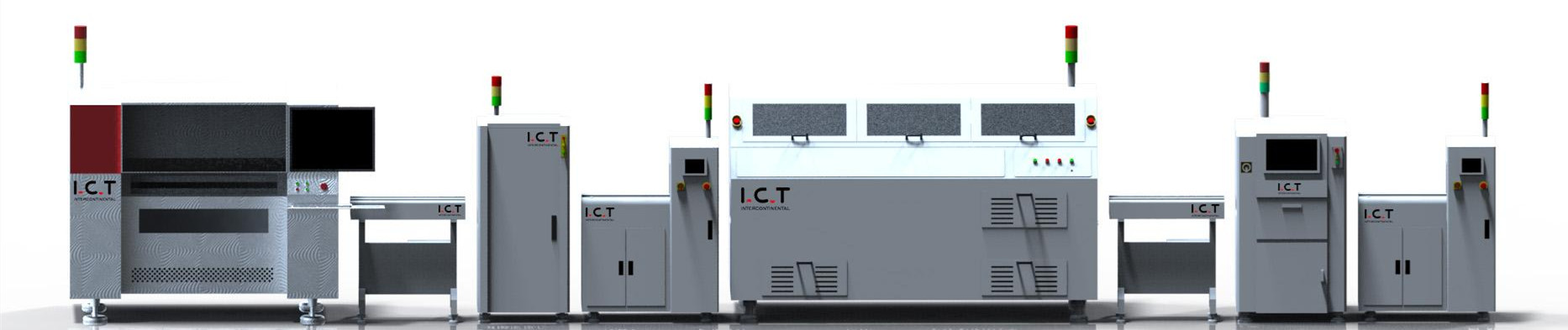

تشمل خطوط إنتاج SMT الأوتوماتيكية الأكثر شيوعًا اللودر SMT + آلة طباعة الاستنسل + آلة الالتقاط والوضع + الناقل + فرن إعادة التدفق + AOI + أداة التفريغ.

2. تراجع

عملية معالجة المكون الإضافي DIP هي: توصيل في → موجة لحام → قطع القدم → معالجة ما بعد اللحام → تنظيف → فحص الجودة.

3. اختبار PCBA

يعد اختبار PCBA هو الرابط الأكثر أهمية لمراقبة الجودة في عملية معالجة PCBA بأكملها.من الضروري اتباع معايير اختبار PCBA بدقة واختبار نقاط اختبار لوحة الدائرة وفقًا لخطة اختبار العميل (خطة الاختبار).

4. تجميع المنتج النهائي

قم بتجميع لوحة PCBA التي تم اختبارها على الغلاف، ثم اختبرها.

لوحات الدوائر المطبوعة هي جسور تحمل المكونات الإلكترونية وتربط الدوائر، ولا يمكن استبدالها في المنتج الإلكتروني بأكمله.

مع تقدم التكنولوجيا السحابية، و5G، والبيانات الضخمة، والذكاء الاصطناعي، والصناعة 4.0، وإنترنت الأشياء وغيرها من التقنيات، نمت صناعة ثنائي الفينيل متعدد الكلور، باعتبارها القوة الأساسية لسلسلة صناعة الإلكترونيات، بشكل مطرد من حيث قيمة الإنتاج.
