JM100
JUKI
| الكمية: | |
|---|---|

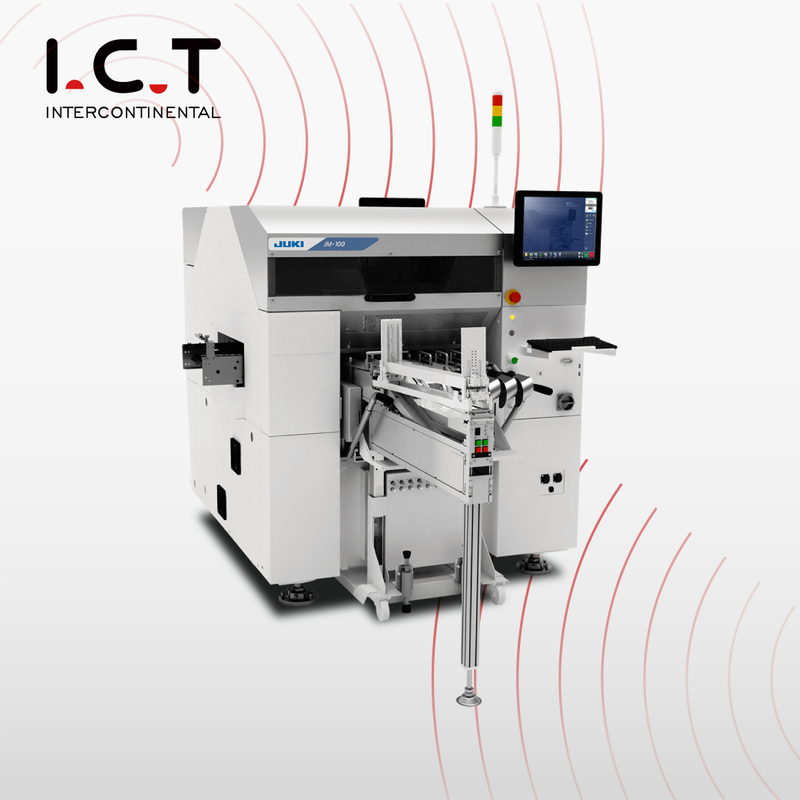

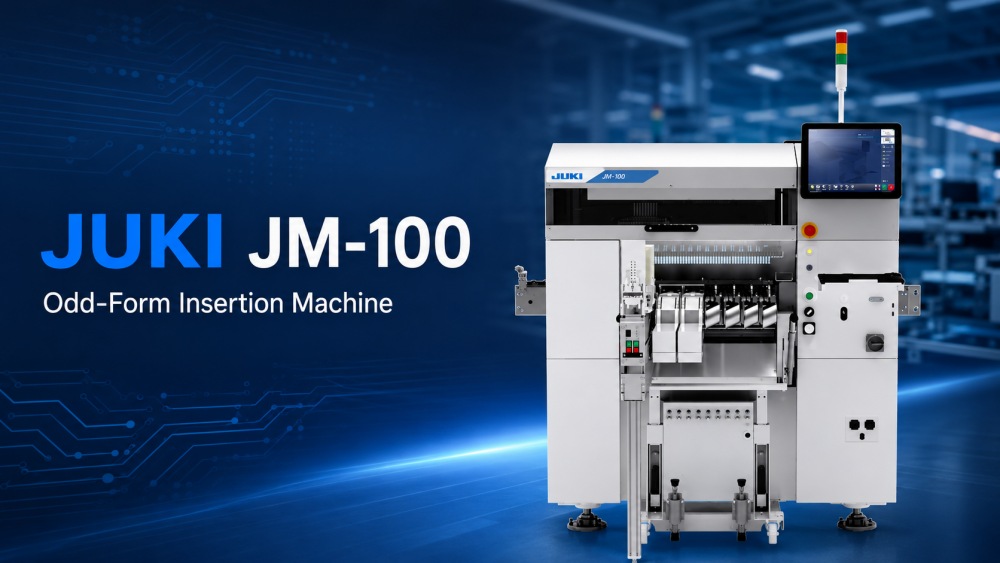

JUKI JM-100 عبارة عن آلة إدخال PTH ذات مكونات فردية مصممة لأتمتة الإدخال اليدوي المتقدمة في خطوط إنتاج DIP وTHT. لقد تم تصميمه للمصانع التي تحتاج إلى إدخال أسرع وجودة مستقرة وتحكم أقوى في الخط للمكونات المختلطة عبر الفتحات. تستخدم الماكينة رأس Takumi الجديد المزود بـ 8 فوهات، مما يسمح بالتقاط المزيد من الأجزاء في كل دورة وتقليل إجمالي وقت الدورة. وهو يدعم أحجام المكونات من 0603 إلى □50 مم، وارتفاع المكون حتى 30 مم، ووزن PCB حتى 4 كجم، وأحجام اللوحة حتى 800×360 مم. من خلال التعرف على الليزر، والتعرف على الصور ثلاثية الأبعاد، والتثبيت النشط، والتغذية المرنة، يساعد JM-100 على تحسين الإنتاجية واتساق الإدخال.
| ميزات المنتج
يستخدم JUKI JM-100 رأس Takumi جديد مزود بـ 8 فوهات، وهو ترقية رئيسية لإدخال الشكل الفردي عالي السرعة. بالمقارنة مع التصميمات القديمة التي تستخدم عددًا أقل من الفوهات، يمكن للآلة اختيار المزيد من المكونات في دورة واحدة وتقليل وقت الإدخال الإجمالي. في ظل ظروف JUKI، يمكن أن يصل وقت الإدخال إلى 0.6 ثانية/جزء لتطبيقات فوهة التفريغ و0.8 ثانية/جزء لتطبيقات فوهة القابض. وهذا يجعل آلة الإدخال ذات الشكل الفردي مناسبة لخطوط الإنتاج التي تحتاج إلى إنتاج أفضل دون فقدان التحكم في العملية. بالنسبة للعملاء الذين يتعاملون مع العديد من أجزاء THT، يساعد التصميم ذو 8 فوهات على تقليل وقت الانتظار، وتحسين استخدام الماكينة، ودعم الإدخال التلقائي الأكثر كفاءة.

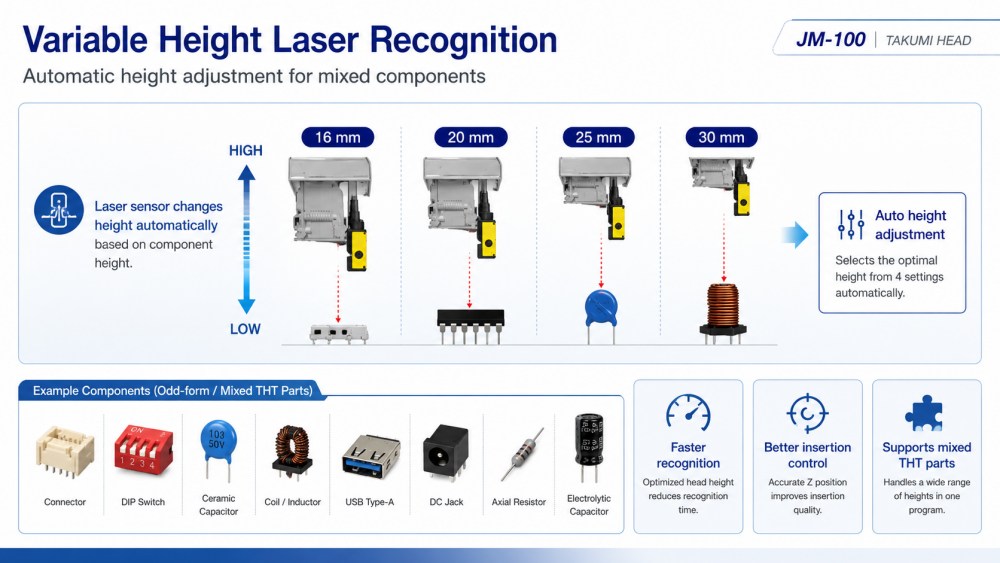

يستخدم JM-100 مستشعر ليزر متغير الارتفاع لدعم ارتفاعات المكونات المختلفة. يمكن أن يتغير ارتفاع الليزر تلقائيًا وفقًا لارتفاع الجزء، مما يساعد على تقليل الحركة غير الضرورية وتحسين السرعة. يمكن أن يعمل عبر أوضاع ارتفاع متعددة، بما في ذلك الأجزاء التي يبلغ حجمها حوالي 16 مم، و20/25 مم، و30 مم. يعد هذا مفيدًا لخطوط الإنتاج التي تتعامل مع العديد من أنواع المكونات، مثل المكثفات والملفات والموصلات وأجزاء USB ومقابس DC ومقابس الدبوس ومفاتيح DIP. باعتبارها معدات إدخال ذات أشكال غريبة، فإن JM-100 تساعد فريق الإنتاج على إدخال الأجزاء الصغيرة والكبيرة والطويلة والثقيلة مع تحكم أفضل. تعتبر هذه الميزة ذات قيمة خاصة لإنتاج THT المختلط حيث تتغير حزم المكونات كثيرًا.

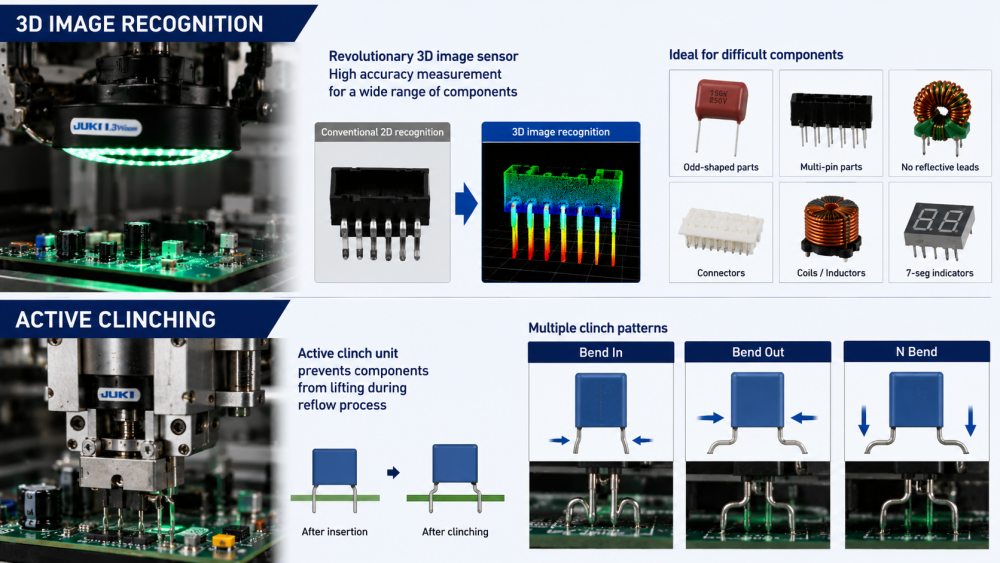

يمكن لـ JM-100 استخدام التعرف على الصور ثلاثية الأبعاد لقياس الجانب السفلي من المكونات بدقة عالية. يساعد هذا الجهاز على إدخال أجزاء ذات شكل فردي ومكونات متعددة الأطراف قد يصعب التعرف عليها بالطرق العادية. إنه مفيد للأجزاء التي لا تحتوي على أسطح رصاص عاكسة واضحة أو ذات أشكال رصاص معقدة. تدعم الماكينة أيضًا وحدة إمساك نشطة يمكنها ثني الخيوط للداخل أو للخارج أو على شكل حرف N بعد إدخالها. وهذا يساعد على منع المكونات من الرفع أثناء العمليات اللاحقة. بالنسبة للعملاء الذين يستخدمون ماكينة إدخال ذات أشكال فردية من JUKI، تعمل هذه الوظائف على تحسين جودة الإدخال وتقليل مشكلات التنسيب ودعم نتائج لحام أكثر استقرارًا.
| مواصفة
| نموذج | جم-100 | جي إم-50 | JM-20 | |
| حجم اللوحة | 1 مرة التكتل | 410*360 مللي متر | 410*360 مللي متر | 410*360 مللي متر |
| 2 وقت التكتل | 800*360 مللي متر | 800*360 مللي متر | 800*360 مللي متر | |
| ارتفاع المكون | الحد الأقصى 30 ملم | الحد الأقصى 50 ملم | ||
| حجم المكون | 0603-50 مللي متر | |||
| سرعة التنسيب | 16,000 CPH | 9,000 CPH | 1,550 CPH | |
| رأس | 8 | 4 | 6 | |
| أبعاد الآلة (العرض × العمق × الارتفاع) | 1500*1500*1450 ملم | 1454*1505*1450 مللي متر | 1500*1657*1600 ملم | |
| الكتلة (تقريبًا) | 1300 كجم | 1300 كجم | 1760 كجم | |
* تكنولوجيا المعلومات والاتصالات تستمر في العمل على الجودة والأداء ، ويمكن تحديث المواصفات والمظهر دون إشعار معين.
| قائمة معدات خط DIP
يمكن لتكنولوجيا المعلومات والاتصالات دمج JUKI JM-100 في خط إنتاج DIP كامل بناءً على حجم لوحة العميل وقائمة المكونات وسرعة الإنتاج وتدفق العملية ومساحة المصنع. تشمل المنتجات ذات الصلة خطوط الإدراج اليدوية، وآلات الإدراج الأوتوماتيكية، وآلات الإدراج ذات الأشكال الفردية، وآلات اللحام الموجي، وآلات اللحام الانتقائية، وDIP AOI، وروبوتات اللحام، وناقلات PCB، والرافعات، وأجهزة التفريغ، ومحطات الإصلاح. في خط THT النموذجي، يقوم JM-100 بأتمتة المكونات البطيئة أو الصعبة أو غير المستقرة التي يتم إدخالها يدويًا. بعد الإدخال، يمكن أن ينتقل PCB إلى اللحام الموجي، والتبريد، وفحص AOI، والإصلاح، والاختبار الوظيفي، والتجميع النهائي. تساعد تكنولوجيا المعلومات والاتصالات العملاء على بناء العملية بأكملها، وليس مجرد شراء جهاز واحد.
| اسم المنتج | الغرض في خط DIP |
|---|---|
| خط ثنائي الفينيل متعدد الكلور SMT | خط تجميع SMT كامل تلقائي بنظام تسليم المفتاح |
| آلة الإدخال التلقائي | يقوم تلقائيًا بوضع المكونات على مركبات ثنائي الفينيل متعدد الكلور بدقة لخط إنتاج DIP. |
يذوب اللحام لتشكيل وصلات صلبة على مركبات ثنائي الفينيل متعدد الكلور أثناء عملية توصيل THT. | |
يتم تطبيق اللحام بشكل انتقائي على مناطق محددة للحصول على تجميع THT دقيق | |
يفحص وصلات اللحام وعيوب التنسيب على ثنائي الفينيل متعدد الكلور المُجمَّع من DIP. | |
التحقق من جودة اللحام الداخلي والعيوب المخفية في مكونات THT. | |
| خط تجميع الحزام | ينقل مركبات ثنائي الفينيل متعدد الكلور بسلاسة عبر خط DIP للتجميع والفحص الفعال. |
| فيديو نجاح العملاء

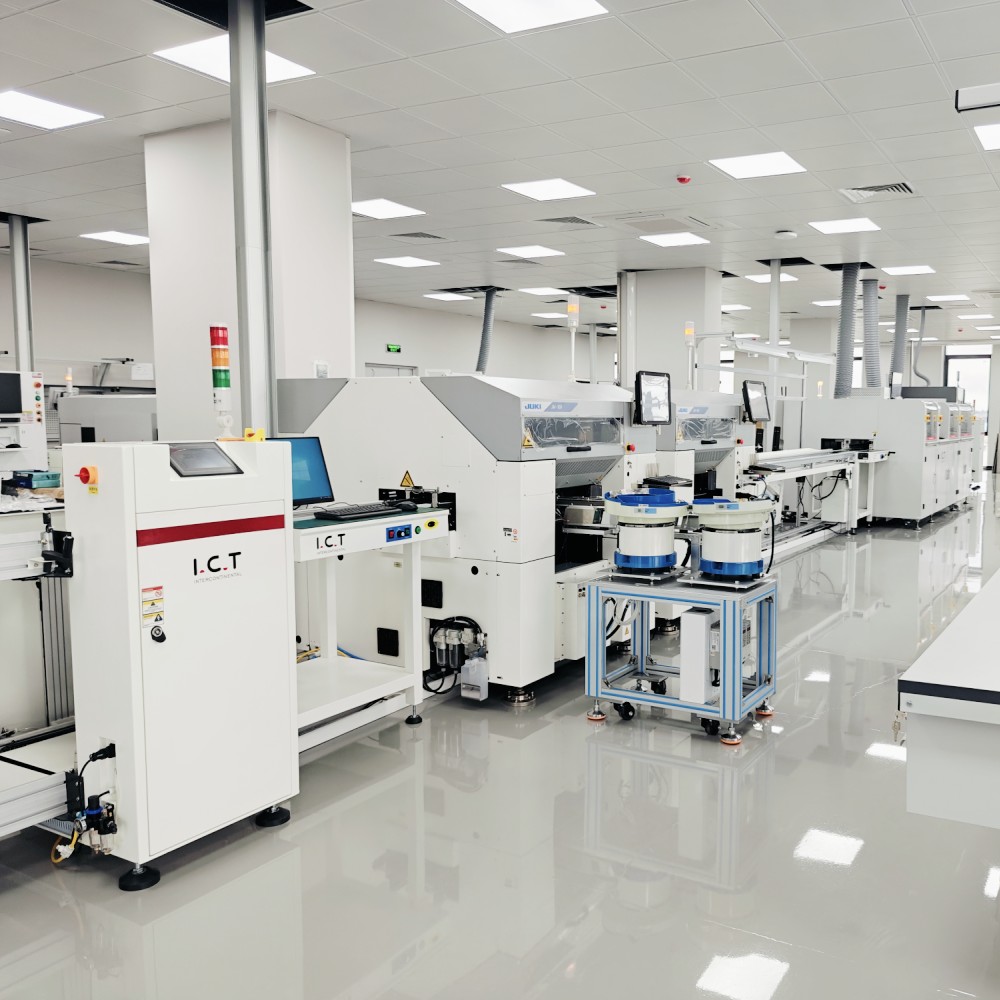

قامت شركة ICT بدعم أحد العملاء في أوزبكستان لبناء مصنع كبير لتصنيع الإلكترونيات للوحات الأم للكمبيوتر ومنتجات SSD والمنتجات المتعلقة بالذاكرة. يتضمن المشروع كلا من خطوط الإنتاج SMT وDIP. يستخدم خط SMT طباعة الاستنسل، ووضع SMT، واللحام بإعادة التدفق، وأنظمة معالجة SPI، وAOI، وPCB. يشتمل خط DIP على خط إدخال يدوي، وآلة إدخال ذات شكل فردي من JUKI، وآلة لحام موجية، وأنظمة ناقلة. دعم مهندسو تكنولوجيا المعلومات والاتصالات التخطيط المبكر، وتركيب الآلات، وتوصيل الخطوط، وتصحيح الأخطاء، واختبار الإنتاج، وتدريب المشغلين. بعد الاختبار، قدم العميل تعليقات إيجابية حول استجابة خدمة تكنولوجيا المعلومات والاتصالات، وجودة المعدات، وحماية التغليف، والدعم الفني أثناء بدء الإنتاج.
| دعم الخدمة الشامل
تدعم تكنولوجيا المعلومات والاتصالات العملاء بدءًا من تخطيط المشروع وحتى الإنتاج المستقر. قبل التسليم، يقوم فريقنا بفحص تكوين الماكينة، وخطة التغذية، واتجاه تدفق ثنائي الفينيل متعدد الكلور، والمتطلبات الكهربائية، وإمدادات الهواء، وحالة التغليف، والمطابقة الكاملة لخط DIP. أثناء الدعم في الموقع، يساعد مهندسو تكنولوجيا المعلومات والاتصالات في توصيل آلة إدخال PTH المكونة من Odd Form Component بمعدات المنبع والمصب، بما في ذلك خطوط الإدخال والناقلات وآلات اللحام الموجية وAOI ومحطات الإصلاح. يغطي التدريب تشغيل الماكينة، وإعداد وحدة التغذية، وإعداد البرنامج، وتغيير المكونات، وفحص التعرف على الليزر، واستخدام التعرف على الصور ثلاثية الأبعاد، وفحص وحدة الالتصاق، والصيانة اليومية، واستكشاف الأخطاء وإصلاحها. يساعد هذا الدعم العملاء على تقليل أخطاء الإعداد وبدء الإنتاج الحقيقي بشكل أسرع.
| ماذا يقول العملاء
غالبًا ما يشيد العملاء بمهندسي تكنولوجيا المعلومات والاتصالات للتدريب الواضح والاستجابة السريعة والحل العملي للمشكلات أثناء المشاريع الخارجية. كما أنها تقدم تعليقات جيدة حول تخطيط الخط واستقرار الماكينة والدعم القوي أثناء اختبار الإنتاج. بالنسبة للآلات مثل JM-100، يعد الإعداد الصحيح لوحدة التغذية وضبط التعرف واختبار الإدخال أمرًا في غاية الأهمية، لذلك يقدر العملاء التوجيه العملي من المهندسين ذوي الخبرة. تستخدم تكنولوجيا المعلومات والاتصالات أيضًا عبوات تصدير قوية لحماية المعدات أثناء الشحن لمسافات طويلة. عندما يكون لدى العملاء أسئلة حول تشغيل الماكينة أو اتصال الخط أو إعداد البرنامج أو الصيانة، يقوم فريقنا بالمتابعة بسرعة حتى يتم حل المشكلة.
| الشهادات والمعايير
تركز تكنولوجيا المعلومات والاتصالات على مراقبة الجودة لمشاريع خطوط SMT وDIP الكاملة. تعمل شركتنا مع المعدات والأنظمة المدعومة بشهادات CE وRoHS وISO9001 وبراءات الاختراع ووثائق الجودة الأخرى ذات الصلة. بالنسبة لآلة إدخال المكونات ذات الشكل الفردي، فإن مراقبة الجودة تتضمن أكثر من مجرد هيكل الآلة. ويتضمن أيضًا استقرار وحدة التغذية، والتعرف على المكونات، ودقة الإدخال، وجودة التثبيت، وتوصيل الخط، والسلامة الكهربائية، واختبار الإنتاج. قبل الشحن، تخضع الآلات ومعدات الخطوط ذات الصلة للفحص والاختبار وتأكيد التغليف. يؤثر الإدخال المستقر بشكل مباشر على جودة اللحام ونتائج الفحص وموثوقية المنتج النهائي، لذلك تهتم تكنولوجيا المعلومات والاتصالات بكل تفاصيل المشروع.
| نبذة عن شركة ومصنع تكنولوجيا المعلومات والاتصالات
ICT هي شركة متخصصة في توفير حلول خطوط SMT وDIP مع فرق البحث والتطوير والإنتاج والهندسة والمبيعات والخدمة الخاصة بها. نمت الشركة بسرعة على مر السنين وخدمت العديد من العملاء في مختلف البلدان والصناعات. تركز تكنولوجيا المعلومات والاتصالات على حلول المصنع الكاملة، بما في ذلك خطوط SMT وخطوط DIP وخطوط الطلاء وآلات التشغيل الآلي وأنظمة الفحص وتخطيط المصنع. في مصنعنا، تتبع الآلات فحصًا صارمًا قبل الشحن، بما في ذلك الفحص الميكانيكي والاختبار الكهربائي واختبار الوظيفة ومراجعة التغليف. بفضل الخبرة العالمية في المشاريع والدعم الفني القوي، تساعد تكنولوجيا المعلومات والاتصالات العملاء على بناء خطوط إنتاج الإلكترونيات بدءًا من التخطيط المبكر وحتى التصنيع المستقر.
