JM50
JUKI
| الكمية: | |
|---|---|

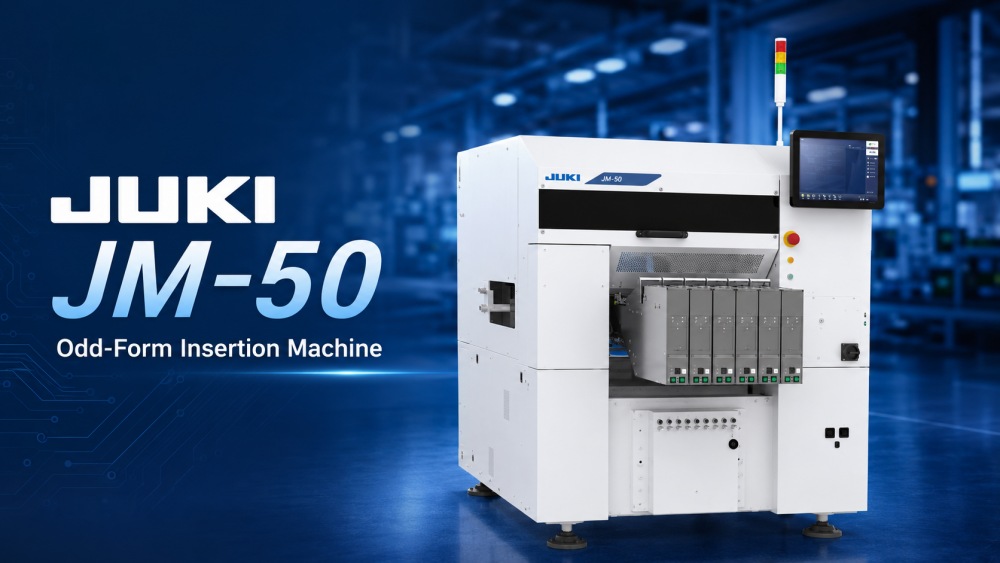

إن JUKI JM-50 عبارة عن معدات إدخال ذات أشكال غريبة مصممة للإدخال التلقائي الموثوق به في خطوط إنتاج DIP وTHT. إنها مناسبة للمصانع التي تنتج العديد من أنواع المنتجات بكميات صغيرة أو متوسطة. تدعم الآلة العديد من الأجزاء ذات الشكل الفردي، بما في ذلك المكونات الشعاعية، والمكونات المحورية، والأجزاء السائبة، وأجزاء العصا، وأجزاء الدرج، والمكونات الخاصة. بفضل خيارات التغذية المرنة، وتوسيط الرؤية ثلاثية الأبعاد، ودعم فوهة ظرف صغير، وخيارات رقصة تصحيح الرصاص، يساعد JM-50 على تقليل أعمال الإدخال اليدوية وتحسين اتساق العملية. وهو يدعم أحجام المكونات من 0603 إلى □50 مم، والحد الأقصى لارتفاع المكون 30 مم، ووزن PCB يصل إلى 2 كجم.
| ميزات المنتج

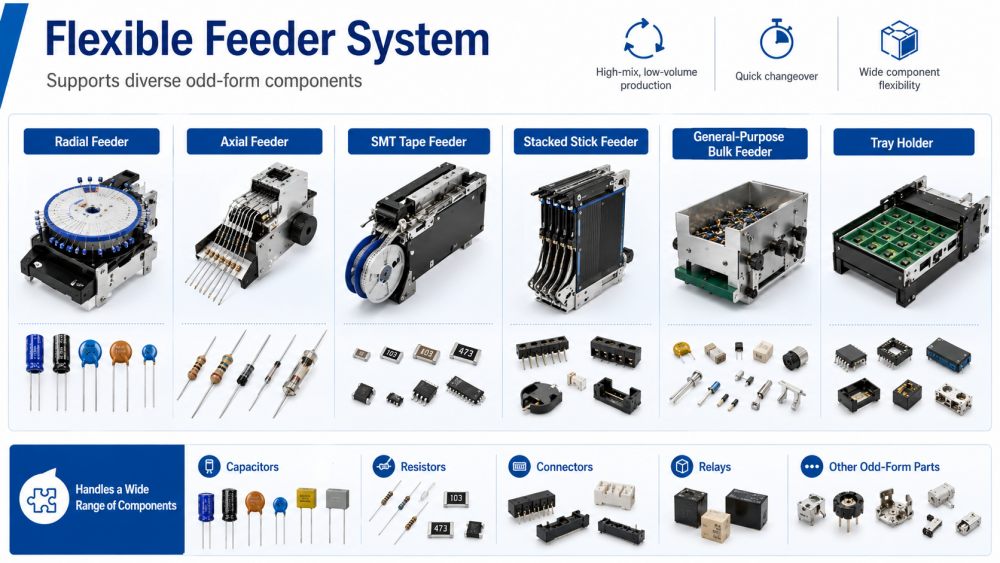

يستخدم JUKI JM-50 نظام تغذية مرنًا لدعم المكونات الفردية المختلفة في منصة إنتاج واحدة. يمكن أن تعمل مع وحدات التغذية الشعاعية، وحدات التغذية المحورية، وحدات التغذية العصا المكدسة، وحدات التغذية السائبة للأغراض العامة، حاملات الأدراج، ومغذيات الأشرطة SMT. وهذا يجعلها عملية للعملاء الذين يحتاجون إلى إدخال العديد من أنواع الأجزاء دون تغيير طريقة الإنتاج بأكملها. يعد تصميم وحدة التغذية مفيدًا في عمليات التصنيع ذات الحجم المنخفض ذات المزيج العالي، حيث يكون التغيير المتكرر للمنتج أمرًا شائعًا. باعتبارها آلة إدخال مكونات ذات شكل فردي، تساعد JM-50 على تقليل العمل اليدوي، وتقصير وقت التغيير، ومنح فرق الإنتاج المزيد من الحرية عند التعامل مع حزم المكونات المختلفة.

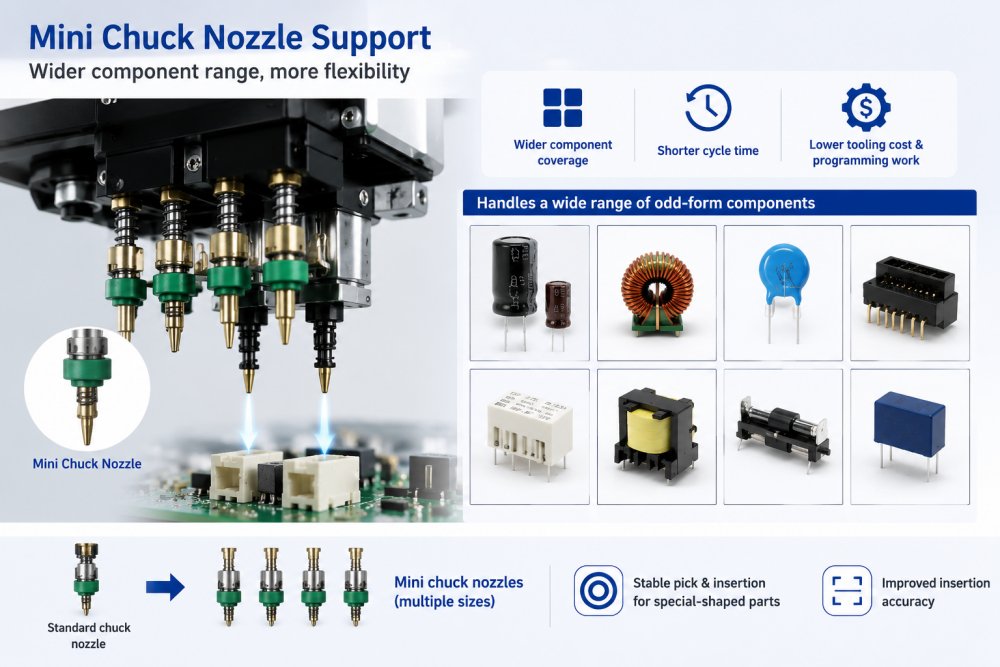

إحدى المزايا المهمة لـ JM-50 هي تصميم فوهة ظرف صغير جديد. وهو يدعم نطاقًا أوسع من المكونات ويساعد على تقليل وقت الدورة وتكلفة الأدوات وأعمال البرمجة. بالنسبة للإدراج بشكل فردي، يصعب اختيار بعض المكونات باستخدام الأدوات القياسية لأن شكل جسمها أو موضع الرصاص أو حجم العبوة غير منتظم. تمنح فوهة الظرف الصغيرة الماكينة مزيدًا من المرونة عند التعامل مع الأجزاء الخاصة. بالنسبة للمصانع التي تبحث عن معدات إدخال مكونات النموذج الفردي الآلي DIP، تساعد هذه الوظيفة على تحسين تغطية المكونات وتدعم الإدراج التلقائي الأكثر استقرارًا في الإنتاج الحقيقي.

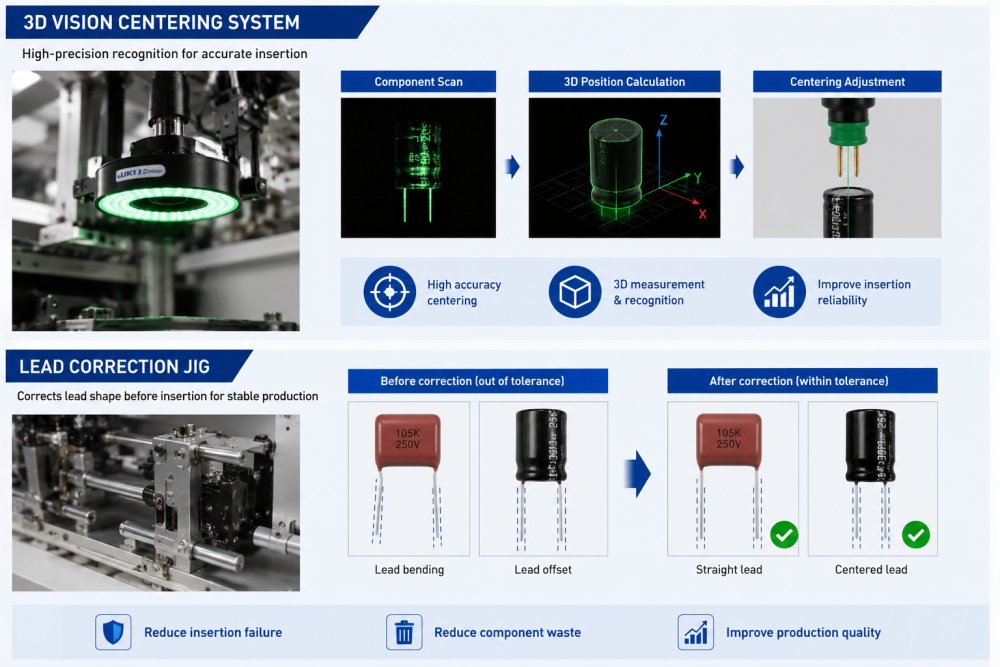

يمكن تجهيز JM-50 بنظام توسيط رؤية ثلاثي الأبعاد وأداة تصحيح الرصاص. يساعد نظام الرؤية في التحقق من موضع المكون قبل إدخاله، بينما تساعد أداة تصحيح الرصاص في تصحيح الخيوط التي قد لا تكون في حدود التسامح. وهذا أمر مهم لأن الخيوط المنحنية أو غير المستوية يمكن أن تتسبب في فشل الإدخال، أو تلف المكونات، أو ضعف تدفق الإنتاج. من خلال تحسين التعرف على الأجزاء وحالة الرصاص قبل الإدخال، تساعد الماكينة على تقليل الفاقد وتحسين موثوقية الإدخال. باعتباره نظام إدخال مكون ذو شكل فردي، يعد JM-50 مناسبًا للعملاء الذين يحتاجون إلى تحكم أفضل في جودة وضع مكونات THT.
| مواصفة
| نموذج | جم-100 | جي إم-50 | JM-20 | |
| حجم اللوحة | 1 مرة التكتل | 410*360 مللي متر | 410*360 مللي متر | 410*360 مللي متر |
| 2 وقت التكتل | 800*360 مللي متر | 800*360 مللي متر | 800*360 مللي متر | |
| ارتفاع المكون | الحد الأقصى 30 ملم | الحد الأقصى 50 ملم | ||
| حجم المكون | 0603-50 مللي متر | |||
| سرعة التنسيب | 16,000 CPH | 9,000 CPH | 1,550 CPH | |
| رأس | 8 | 4 | 6 | |
| أبعاد الآلة (العرض × العمق × الارتفاع) | 1500*1500*1450 ملم | 1454*1505*1450 مللي متر | 1500*1657*1600 ملم | |
| الكتلة (تقريبًا) | 1300 كجم | 1300 كجم | 1760 كجم | |
* تكنولوجيا المعلومات والاتصالات تستمر في العمل على الجودة والأداء ، ويمكن تحديث المواصفات والمظهر دون إشعار معين.
| قائمة معدات خط DIP

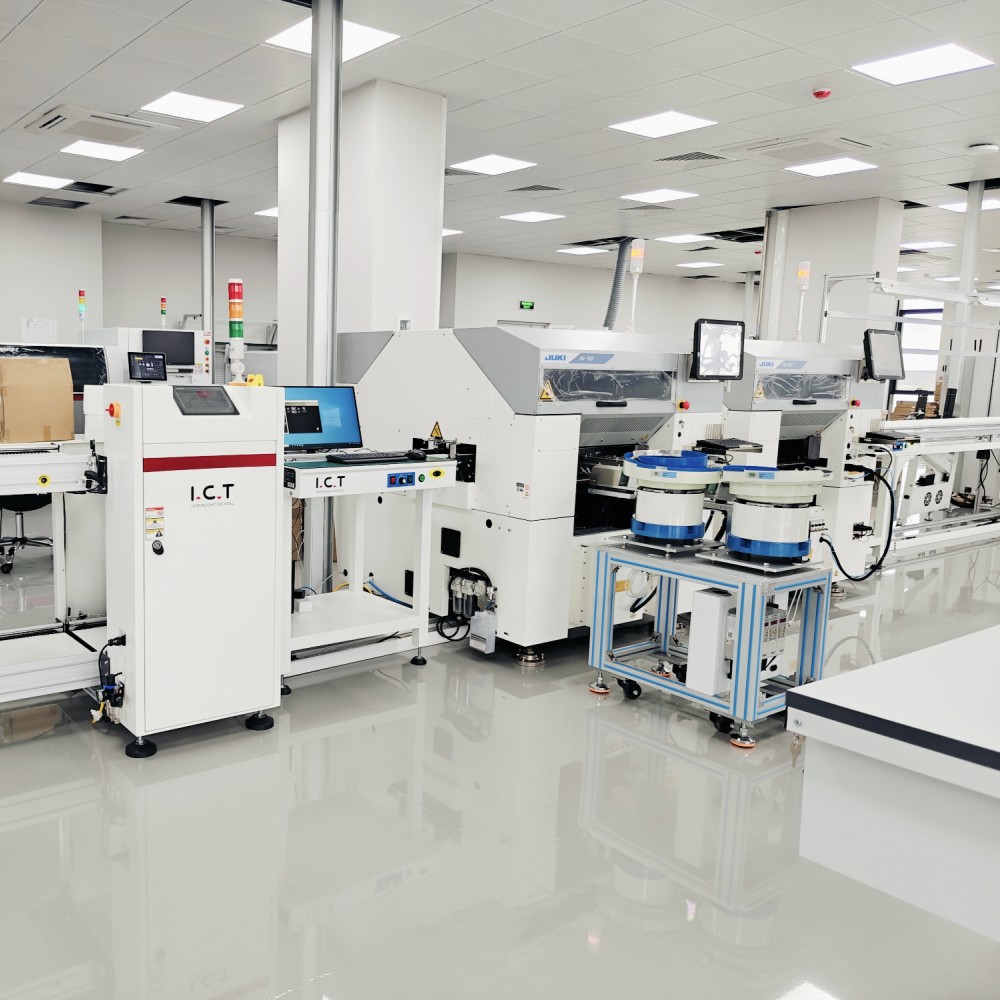

يمكن لتكنولوجيا المعلومات والاتصالات دمج JUKI JM-50 في خط إنتاج DIP كامل استنادًا إلى حجم PCB الخاص بالعميل وقائمة المكونات والسعة المستهدفة وتخطيط المصنع. تشمل المنتجات ذات الصلة خطوط الإدراج اليدوية، وآلات الإدراج الأوتوماتيكية، وآلات الإدراج ذات الأشكال الفردية، وآلات اللحام الموجي، وآلات اللحام الانتقائية، وDIP AOI، وروبوتات اللحام، وناقلات PCB، والرافعات، وأجهزة التفريغ، ومحطات الإصلاح. في خط DIP النموذجي، يتم استخدام JM-50 لأتمتة المكونات البطيئة أو غير المستقرة أو المكلفة التي يتم إدخالها يدويًا. بعد الإدخال، يمكن أن تنتقل مركبات ثنائي الفينيل متعدد الكلور إلى اللحام الموجي، والتبريد، وفحص AOI، والإصلاح اليدوي، والاختبار الوظيفي، والتجميع النهائي. تساعد تكنولوجيا المعلومات والاتصالات العملاء على التخطيط للعملية الكاملة بدلاً من بيع جهاز واحد فقط.
| اسم المنتج | الغرض في خط DIP |
|---|---|
| خط ثنائي الفينيل متعدد الكلور SMT | خط تجميع SMT كامل تلقائي بنظام تسليم المفتاح |
| آلة الإدخال التلقائي | يقوم تلقائيًا بوضع المكونات على مركبات ثنائي الفينيل متعدد الكلور بدقة لخط إنتاج DIP. |
يذوب اللحام لتشكيل وصلات صلبة على مركبات ثنائي الفينيل متعدد الكلور أثناء عملية توصيل THT. | |
يتم تطبيق اللحام بشكل انتقائي على مناطق محددة للحصول على تجميع THT دقيق | |
يفحص وصلات اللحام وعيوب التنسيب على ثنائي الفينيل متعدد الكلور المُجمَّع من DIP. | |
التحقق من جودة اللحام الداخلي والعيوب المخفية في مكونات THT. | |
| خط تجميع الحزام | ينقل مركبات ثنائي الفينيل متعدد الكلور بسلاسة عبر خط DIP للتجميع والفحص الفعال. |
| فيديو نجاح العملاء
قامت شركة ICT بدعم أحد العملاء في أوزبكستان لبناء مصنع كبير لتصنيع الإلكترونيات للوحات الأم للكمبيوتر ومنتجات SSD والمنتجات المتعلقة بالذاكرة. يتضمن المشروع كلا من خطوط الإنتاج SMT وDIP. يستخدم خط SMT طباعة الاستنسل، ووضع SMT، واللحام بإعادة التدفق، وأنظمة معالجة SPI، وAOI، وPCB. يشتمل خط DIP على خط إدخال يدوي، وآلة إدخال ذات شكل فردي من JUKI، وآلة لحام موجية، وأنظمة ناقلة. ساعد مهندسو تكنولوجيا المعلومات والاتصالات في التخطيط المبكر، واتصال الخط، والتركيب، وتصحيح الأخطاء، واختبار الإنتاج، وتدريب المشغلين. بعد الاختبار، قدم العميل تعليقات إيجابية حول استجابة خدمة تكنولوجيا المعلومات والاتصالات، وجودة الماكينة، وحماية التغليف، والدعم الفني أثناء مرحلة بدء الإنتاج.
| دعم الخدمة الشامل
تدعم تكنولوجيا المعلومات والاتصالات العملاء بدءًا من تخطيط المشروع وحتى الإنتاج الحقيقي. قبل التسليم، يقوم فريقنا بفحص تكوين الماكينة، وخطة التغذية، واتجاه تدفق ثنائي الفينيل متعدد الكلور، واتصال الخط، وإمدادات الهواء، والمتطلبات الكهربائية، وحالة التغليف. أثناء الدعم في الموقع، يساعد مهندسو تكنولوجيا المعلومات والاتصالات في توصيل معدات الإدخال ذات الأشكال الفردية بآلات المنبع والمصب، بما في ذلك خطوط الإدخال اليدوية، والناقلات، وآلات اللحام الموجية، وAOI، ومحطات الإصلاح. يغطي التدريب تشغيل الماكينة، وتركيب وحدة التغذية، وتغيير المكونات، وإعداد البرنامج، وفحص الرؤية، واختبار الإدراج، والصيانة اليومية، واستكشاف الأخطاء وإصلاحها الأساسية. بالنسبة للعملاء الذين يستخدمون الإدراج التلقائي للنماذج الفردية لأول مرة، يساعد هذا الدعم المشغلين على فهم العملية بشكل أسرع وتقليل أخطاء الإعداد التي يمكن تجنبها.
| ماذا يقول العملاء
غالبًا ما يشيد العملاء بمهندسي تكنولوجيا المعلومات والاتصالات للتدريب الواضح والتواصل مع المرضى وحل المشكلات بسرعة أثناء التثبيت في الخارج. كما أنها تقدم أيضًا تعليقات جيدة حول تخطيط خط DIP العملي، والتشغيل المستقر للآلة، والاستجابة السريعة عند ظهور أسئلة الإنتاج. بالنسبة للآلات مثل JM-50، يعد الإعداد الصحيح لوحدة التغذية واختبار المكونات أمرًا في غاية الأهمية، لذلك يقدر العملاء الدعم العملي من المهندسين ذوي الخبرة. تستخدم تكنولوجيا المعلومات والاتصالات أيضًا عبوات تصدير قوية لحماية المعدات أثناء الشحن لمسافات طويلة. وهذا يمنح العملاء مزيدًا من الثقة عند بدء تشغيل خط أتمتة THT جديد أو الترقية من الإدخال اليدوي إلى الإنتاج الآلي.
| الشهادات والمعايير
تركز تكنولوجيا المعلومات والاتصالات على مراقبة الجودة لمشاريع خطوط SMT وDIP الكاملة. تعمل شركتنا مع المعدات والأنظمة المدعومة بشهادات CE وRoHS وISO9001 وبراءات الاختراع ووثائق الجودة الأخرى ذات الصلة. بالنسبة لآلة إدخال PTH ذات الشكل الفردي، فإن مراقبة الجودة لا تتعلق فقط بجسم الآلة. ويتضمن أيضًا استقرار وحدة التغذية، والتقاط المكونات، وتوسيط الرؤية، وحالة الرصاص، ودقة الإدخال، وتوصيل الخط، والسلامة الكهربائية، واختبار الإنتاج. قبل الشحن، تخضع الآلات ومعدات الخطوط ذات الصلة للفحص والاختبار وتأكيد التغليف. تهتم تكنولوجيا المعلومات والاتصالات بأداء الإنتاج الحقيقي لأن الإدخال المستقر يؤثر بشكل مباشر على جودة اللحام وموثوقية المنتج النهائي.
