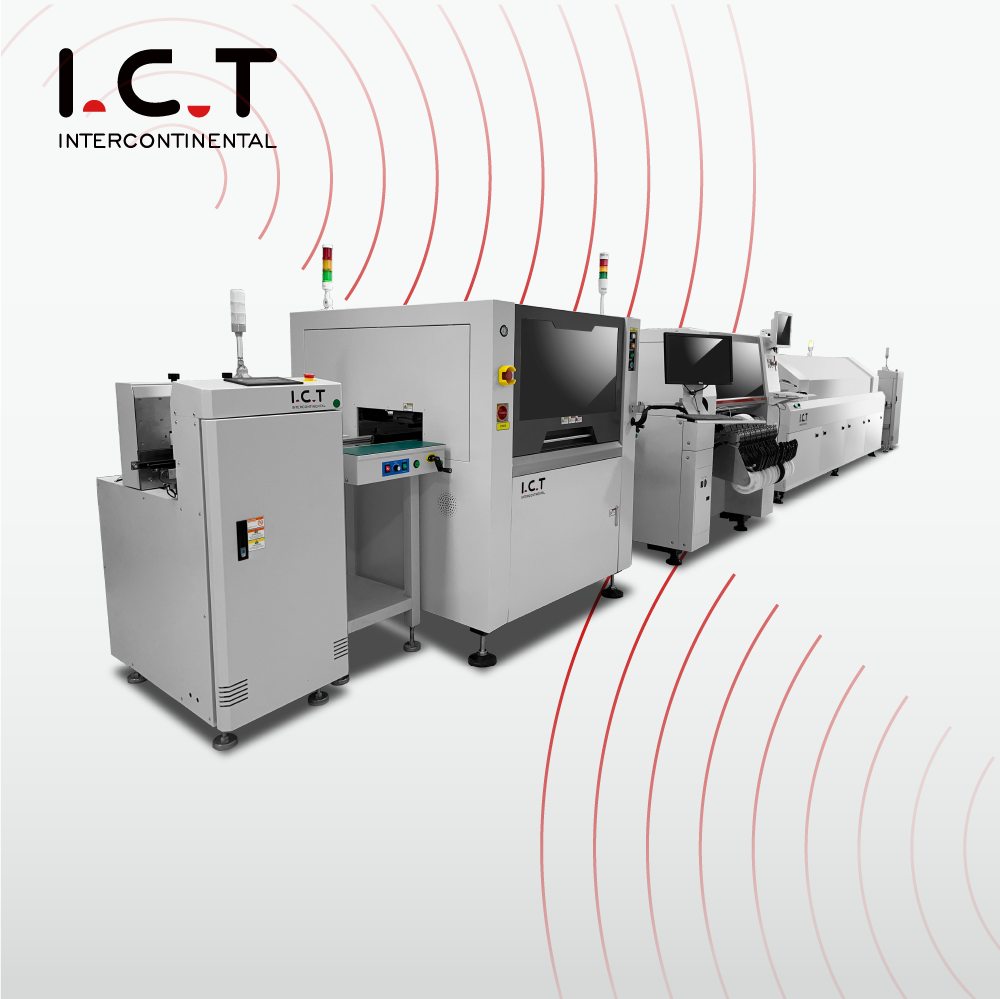

خط إنتاج JUKI متعدد SMT LED، خط تجميع SMT PCB، خط إنتاج لمبة LED عالية السرعة للمبيعات.
1. ماكينة اختيار ووضع جوكي
تقدم مطلق النار رقاقة
آلة اختيار ووضع سريعة ومرنة
وحدة تركيب شرائح متعددة الوظائف
آلة وضع مرنة سريعة
| نموذج | ماكينة اختيار ووضع جوكي RS-1R | |||
| مواصفات الناقل | معيار | ملحقات الناقل 150 مم، المنبع والمصب | ملحقات الناقل 250 مم، المنبع والمصب | |
| حجم الخنزير | الحد الأدنى | 50*50 مللي متر | ||
| 1 عازلة | 650*370 مللي متر (لقط واحد) | |||
| 950*370 مللي متر (لقط مزدوج) | 1,100*370 مللي متر (لقط مزدوج) | 1,200*370 مم (لقط مزدوج) | ||
| 3 مخازن | 360 × 370 ملم | 500*370 مللي متر | 600*370 مللي متر | |
| ارتفاع المكون | 25 ملم | |||
| حجم المكون | 0201*1 ~74 مللي متر/150*50 مللي متر | |||
| سرعة التنسيب | الأمثل | 47,000CPH | ||
| IPC9850 | 31,000CPH | |||
| دقة التنسيب | ± 35 ميكرومتر (Cpk≥1) | |||
| مدخلات التغذية | الحد الأقصى 112*2 | |||
2. طابعة لصق اللحام
دقة موضعية عالية، دقة تحديد المواقع المتكررة ±0.01 مم؛ دقة الطباعة 0.025 ملم
دعم طباعة الغراء، التحكم الآلي يحسن كفاءة الإنتاج، ومراقبة الجودة ويوفر تكلفة الإنتاج
معايرة PCB التلقائية، ضغط الممسحة قابل للتعديل، الطباعة التلقائية، التنظيف التلقائي للاستنسل
| نموذج | تكنولوجيا المعلومات والاتصالات-4034 | تكنولوجيا المعلومات والاتصالات-5151 | تكنولوجيا المعلومات والاتصالات-6561 | تكنولوجيا المعلومات والاتصالات-1500 (ليد) |
| حجم الإطار (مم) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 850*850 | 470*370 ~ 1800*750 |
| حجم ثنائي الفينيل متعدد الكلور (مم) | 50*50 ~ 400*340 | 50*50 ~ 510*510 | 80*50 ~ 650*610 | 80*50 ~ 1500*350 |
| اتجاه النقل | اليسار واليمين. اليمين واليسار؛ اليسار واليسار؛ يمين-يمين | |||
| نظام الدعم | دبوس مغناطيسي/طاولة من الأعلى إلى الأسفل قابلة للتعديل/كتلة الدعم | |||
| نظام لقط | لقط جانبي، فوهة فراغ، ضغط Z قابل للسحب تلقائيًا | |||
| رأس الطابعة | رأسان طباعة مستقلان بمحرك | |||
| ممسحة مطاطية يكتب | الفولاذ المقاوم للصدأ (قياسي)، البلاستيك | |||
| نظام التنظيف | جاف، رطب، فراغ | |||
| تقتيش | الفحص ثنائي الأبعاد (قياسي) | |||
| مزود الطاقة | التيار المتردد: 220±10%، 50/60 هرتز، 3 كيلو وات | |||
| طريقة التحكم | التحكم بالكمبيوتر | |||
| البعد (مم) | 1220*1355*1500 | 1220*1530*1500 | 1330*1530*1500 | 2500*1220*1500 |
| وزن | تقريبا: 1250 كجم | تقريبا: 1300 كجم | تقريبا: 1300 كجم | تقريبا: 1800 كجم |
| نموذج | تكنولوجيا المعلومات والاتصالات-5134 | تكنولوجيا المعلومات والاتصالات-6534 | تكنولوجيا المعلومات والاتصالات-1200 (ليد) |
| حجم الإطار (مم) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 850*850 |
| حجم ثنائي الفينيل متعدد الكلور (مم) | 50*50 ~ 400*340 | 50*50 ~ 510*510 | 80*50 ~ 650*610 |
| البعد (مم) | 1220*1355*1500 | 1330*1530*1500 | 2200*1200*1500 |
| وزن | تقريبا: 1250 كجم | تقريبا: 1300 كجم | تقريبا: 1500 كجم |
3. فرن لحام إنحسر
نظام إدارة التدفق عالي الفعالية
نظام حماية النيتروجين عالي الثبات
نظام تبريد عالي الأداء
| نموذج | L8 | L10 |
| البعد (الطول * العرض * الارتفاع) مم | 5000x1250x1490 | 5800x1250x1490 |
| وزن | تقريبا. 1600 كجم | تقريبا. 1800 كجم |
| عدد مناطق التدفئة | أعلى8/أسفل8 | أعلى10/أسفل10 |
| طول مناطق التدفئة | 3121 ملم | 3891 ملم |
| تعديل عرض السكك الحديدية | م (الخيار: أ) | |
| حجم العادم | عوادم 10M3/minx2 | |
| نظام التحكم | بلك + الكمبيوتر | |
| طريقة التحكم في درجة الحرارة | معرف المنتج + SSR | |
| وكيل النقل | سلسلة + شبكة | |
| مطلوب إمدادات كهربائية | 3 مراحل، 380 فولت، 50/60 هرتز | |
| قوة للإحماء | 55 كيلو واط | 64 كيلو واط |
| استهلاك الطاقة | 8 كيلو واط | 12 كيلو واط |
| وقت الاحترار | حوالي 25 دقيقة | |
| درجة حرارة. نطاق الإعداد | درجة حرارة الغرفة-- 300 درجة مئوية | |
| ارتفاع الناقل | 900+/-20 ملم | |
| نطاق سرعة الناقل | 300 ~ 2000 مم / ميل | |
| جانب السكك الحديدية الثابتة | أمامي ثابت (الخيار: خلفي ثابت) | |
| طريقة التبريد | محرك ومروحة الهواء القسري (قياسي) | |
| نموذج | ليرا 622 | ليرا 622 ن | ليرا 732/ 733 | ليرا 732N/ 733N |
| كمية مناطق التسخين | 6 | 6 | 7 | 7 |
| كمية مناطق الذروة | 2 | 2 | 3 | 3 |
| الأعلى. درجة حرارة اللحام | التسخين المسبق مناطق 300 درجة مئوية و مناطق الذروة350 درجة مئوية | |||
| كمية مناطق التبريد | 2 | 2 | 2 | 3 |
| عرض الشبكة | قياسي 440 مم (الخيار 560 و 680 ملم) | |||
| عرض السكك الحديدية | سكة واحدة: 50 - 460 مم، الخيار: 50 - 686 مم عرض آخر عند الطلب. معيار السكك الحديدية الثنائية: 50 - 290 مم * 2 | |||
| Dimensions | 5150*1400*1500 مللي متر | 5150*1400*1500 مللي متر | 5850*1400*1500 مللي متر | 6250*1400*1500 مللي متر |
| وزن | 2400 كجم | 2600 كجم | 2800 كجم | 3000 كجم |
