S20
I.C.T
| الكمية: | |
|---|---|

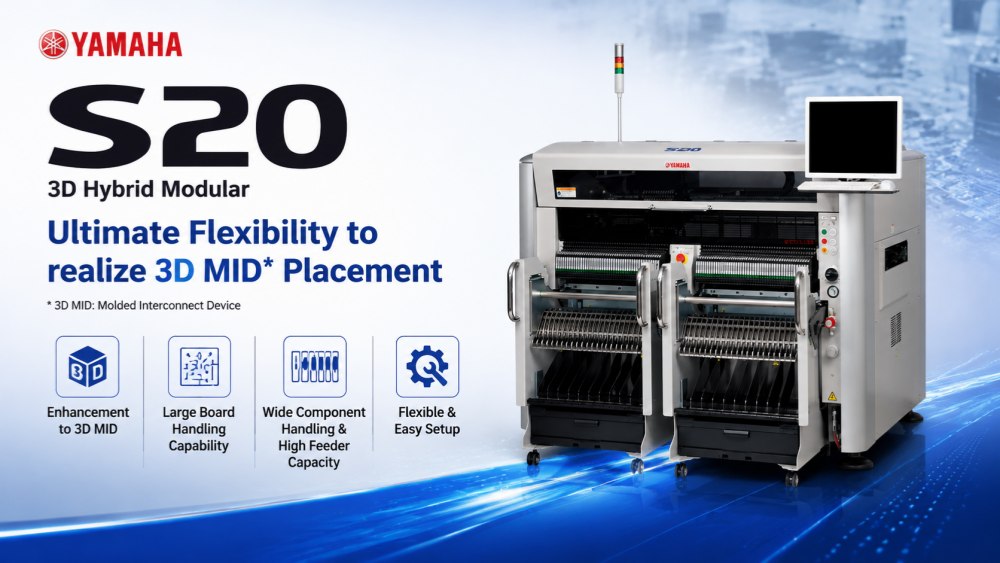

Yamaha S20 هو نظام وضع SMT من الجيل التالي مصمم لبيئات تجميع PCB عالية السرعة والمرنة. لقد تم تصميمه للتعامل مع متطلبات الإنتاج المعقدة مع الحفاظ على الدقة المستقرة والموثوقية على المدى الطويل. تدعم الماكينة مجموعة واسعة من أحجام ثنائي الفينيل متعدد الكلور وأنواع المكونات، مما يجعلها مناسبة لكل من خطوط الإنتاج كبيرة الحجم وخطوط التصنيع متعددة المنتجات. بفضل الهيكل الأمثل وأنظمة التحكم الذكية، يساعد الطراز S20 الشركات المصنعة على تحسين كفاءة الإنتاج وتقليل وقت التوقف عن العمل وتحقيق جودة إنتاج متسقة في مصانع الإلكترونيات الحديثة في جميع أنحاء العالم.

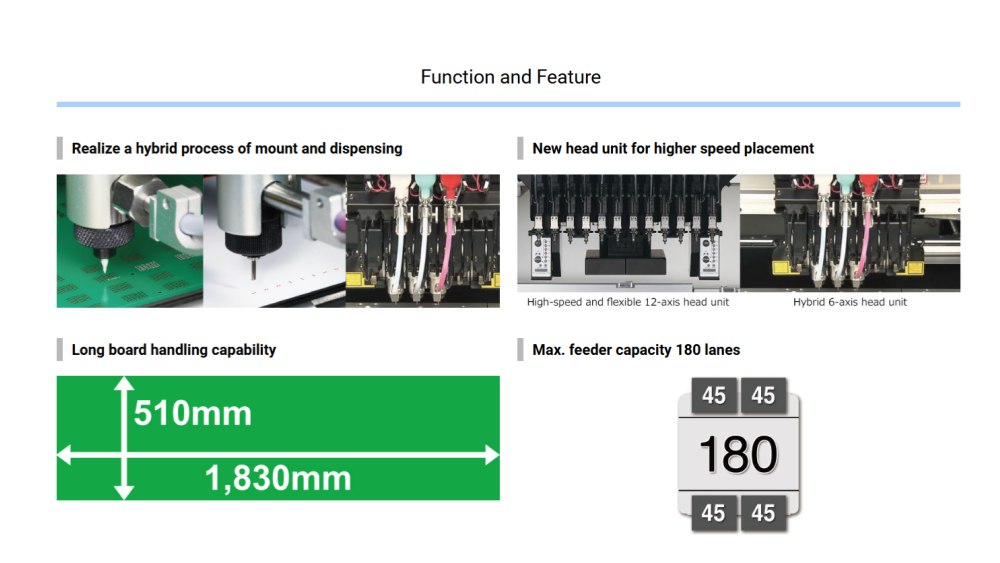

تم تصميم Yamaha S20 لوضع المكونات بشكل سريع ومستقر في بيئات SMT الصعبة. فهو يحافظ على سرعة ثابتة أثناء فترات الإنتاج الطويلة مع ضمان الدقة العالية لكل موضع تركيب. يعتبر هذا النظام مثاليًا للمصانع التي تتطلب إنتاجًا مستمرًا بأقل قدر من الانقطاع. يعمل التحكم الأمثل في الحركة والهيكل الميكانيكي على تقليل الاهتزاز وتحسين الدقة، مما يجعله مناسبًا لكل من المكونات الصغيرة وتجميعات PCB المعقدة في تصنيع الإلكترونيات الحديثة.
يدعم S20 مجموعة واسعة من أحجام وتكوينات ثنائي الفينيل متعدد الكلور، مما يجعله قابلاً للتكيف بشكل كبير مع متطلبات الإنتاج المختلفة. سواء كنت تتعامل مع الألواح الصغيرة أو الكبيرة، فإن الماكينة تضمن النقل السلس والوضع المستقر. تسمح هذه المرونة للمصنعين بالتبديل بين أنواع المنتجات المختلفة دون إجراء تغييرات كبيرة في الإعداد. إنه مفيد بشكل خاص لبيئات الإنتاج عالية المزيج حيث يلزم إجراء تغييرات متكررة ويجب أن تظل كفاءة الإنتاج مستقرة.
يضمن Yamaha S20 المجهز بنظام رؤية متقدم محاذاة دقيقة للمكونات قبل وضعها. يكتشف النظام تلقائيًا انحرافات الموضع ويصححها في الوقت الفعلي. يؤدي ذلك إلى تحسين دقة الموضع وتقليل العيوب في الإنتاج النهائي. كما أنه يعزز استقرار العملية بشكل عام عن طريق تقليل التدخل البشري. تم تصميم نظام التعرف الذكي لدعم متطلبات التصنيع عالية الدقة في خطوط إنتاج SMT الحديثة.
| مواصفة
| S10 | S20 | |
|---|---|---|
| حجم اللوحة (مع المخزن المؤقت غير المستخدم) | دقيقة. الطول 50 × العرض 30 مم إلى الحد الأقصى. الطول 1,330 × العرض 510 ملم (الطول القياسي 955) | دقيقة. الطول 50 × العرض 30 مم إلى الحد الأقصى. الطول 1830 × العرض 510 ملم (الطول القياسي 1455) |
| حجم اللوحة (مع استخدام المخزن المؤقت للإدخال أو الإخراج) | دقيقة. الطول 50 × العرض 30 مم إلى الحد الأقصى. الطول 420 × العرض 510 ملم | - |
| حجم اللوحة (مع استخدام المخزن المؤقت للإدخال والإخراج) | دقيقة. الطول 50 × العرض 30 مم إلى الحد الأقصى. الطول 330 × العرض 510 ملم | دقيقة. الطول 50 × العرض 30 مم إلى الحد الأقصى. الطول 540 × العرض 510 ملم |
| سمك | 0.4 - 4.8 ملم | 0.4 - 4.8 ملم |
| اللوحة اتجاه تدفق | من اليسار إلى اليمين (الأمراض القياسية) | من اليسار إلى اليمين (الأمراض القياسية) |
| اللوحة سرعة نقل اللوحة | ماكس 900 مم / ثانية | ماكس 900 مم / ثانية |
| سرعة التنسيب (12 رأسًا + 2 ثيتا) اختيار. كوند. | 0.08 ثانية/رقاقة (45,000CPH) | 0.08 ثانية/رقاقة (45,000CPH) |
| دقة الموضع A (μ+3σ) | رقاقة +/- 0.040 مم | رقاقة +/- 0.040 مم |
| دقة الموضع B (μ+3σ) | إيك +/- 0.025 ملم | إيك +/- 0.025 ملم |
| زاوية الموضع | +/-180 درجة | +/-180 درجة |
| التحكم في المحور Z / التحكم في محور ثيتا | محرك سيرفو يعمل بالتيار المتردد | محرك سيرفو يعمل بالتيار المتردد |
| ارتفاع المكون | الحد الأقصى 30 مم * 1 (المكونات الموضوعة مسبقًا: الحد الأقصى 25 مم) | الحد الأقصى 30 مم * 1 (المكونات الموضوعة مسبقًا: الحد الأقصى 25 مم) |
| المكونات القابلة للتطبيق | 0201 مم - 120 × 90 مم، BGA، CSP، موصل، إلخ. (قياسي 01005 -) | 0201 مم - 120 × 90 مم، BGA، CSP، موصل، إلخ. (قياسي 01005 -) |
| حزمة المكونات | شريط 8 - 56 مم (وحدات التغذية F1/F2)، شريط 8 - 88 مم (وحدات التغذية الكهربائية F3)، عصا، صينية | شريط 8 - 56 مم (وحدات التغذية F1/F2)، شريط 8 - 88 مم (وحدات التغذية الكهربائية F3)، عصا، صينية |
| فحص العيوب | فحص الفراغ وفحص الرؤية | فحص الفراغ وفحص الرؤية |
| لغة الشاشة | الإنجليزية، الصينية، الكورية، اليابانية | الإنجليزية، الصينية، الكورية، اليابانية |
| تحديد موضع اللوحة | وحدة قبضة اللوحة، المرجع الأمامي، تعديل عرض الناقل تلقائيًا | وحدة قبضة اللوحة، المرجع الأمامي، تعديل عرض الناقل تلقائيًا |

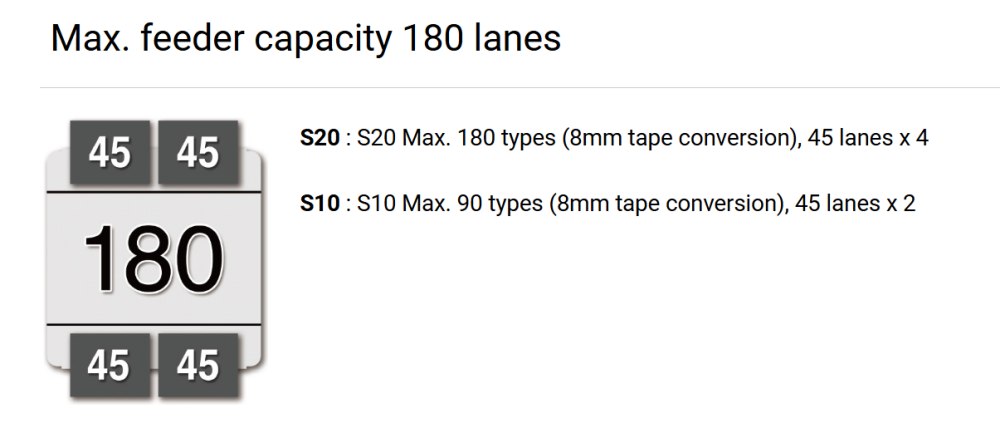

| أنواع المكونات | الحد الأقصى 90 نوعًا (شريط 8 مم)، 45 ممرًا × 2 | الحد الأقصى 180 نوعًا (شريط 8 مم)، 45 ممرًا × 4 |
| ارتفاع النقل | 900 +/- 20 ملم | 900 +/- 20 ملم |
| أبعاد الماكينة، الوزن | الطول 1250 × العمق 1750 × الارتفاع 1420 مم، تقريبًا. 1200 كجم | الطول 1750 × العمق 1750 × الارتفاع 1420 مم، تقريبًا. 1500 كجم |
| قائمة معدات خط SMT
يعد Yamaha S20 جزءًا من النظام البيئي الكامل لتصنيع SMT. يمكنها العمل مع طابعات الاستنسل وأنظمة SPI وأفران إعادة التدفق وآلات فحص AOI ومعدات معالجة PCB لتشكيل خط إنتاج كامل. توفر تكنولوجيا المعلومات والاتصالات حلول SMT متكاملة لمساعدة العملاء على بناء مصانع فعالة ذات تخطيط محسن وتدفق إنتاج مستقر. وهذا يضمن النقل السلس للمواد، وتحسين توازن الإنتاج، وزيادة كفاءة المصنع بشكل عام لتطبيقات تصنيع الإلكترونيات المختلفة.
| فيديو نجاح العملاء
نجحت شركة ICT في تسليم خط إنتاج SMT أوتوماتيكي بالكامل لأحد العملاء في كازاخستان، والذي يستخدم لتصنيع إمدادات الطاقة. يشتمل الخط الكامل على محمل SMT، وطابعة معجون لحام أوتوماتيكية بالكامل، وفرن إعادة التدفق، ونظام ناقل SMT، وآلة فحص AOI غير المتصلة بالإنترنت.
لضمان بدء الإنتاج بسلاسة، سافر مهندسو تكنولوجيا المعلومات والاتصالات إلى مصنع العميل لتوفير الدعم في التثبيت وتصحيح الأخطاء والتدريب في الموقع. عمل الفريق بشكل وثيق مع المشغلين للتأكد من أن خط SMT بأكمله يمكن أن يعمل بثبات وكفاءة من تجربة الإنتاج الأولى.
بعد تشغيل النظام، أكد العميل التشغيل المستقر وأعرب عن رضاه الشديد عن أداء المعدات وجودة الخدمة. وأعربوا بشكل خاص عن تقديرهم للدعم المهني الذي قدمه مهندسو تكنولوجيا المعلومات والاتصالات أثناء عملية التثبيت الكاملة.
| دعم الخدمة والتدريب
توفر تكنولوجيا المعلومات والاتصالات دعمًا كامل الخدمات بما في ذلك التثبيت والتصحيح وتدريب المشغلين لأجهزة Yamaha SMT. يساعد مهندسونا العملاء في الموقع لضمان بدء الإنتاج السلس والتشغيل المستقر. يشمل التدريب تشغيل الماكينة وإرشادات الصيانة وطرق تحسين الإنتاج. كما نقدم أيضًا الدعم الفني عن بعد لحل مشكلات الإنتاج بسرعة. يساعد نظام الخدمة هذا العملاء على تقليل وقت التوقف عن العمل وتحسين كفاءة الإنتاج على المدى الطويل في بيئات التصنيع SMT.
| ملاحظات العملاء
يقدر العملاء تكنولوجيا المعلومات والاتصالات للاستجابة السريعة والخدمة الهندسية الاحترافية والأداء الموثوق للآلة. يسلط الكثيرون الضوء على استقرار إنتاج SMT بعد التثبيت وتحسين جودة الإخراج. كما أنهم يقدرون التغليف الدقيق والنقل الآمن والإرشادات الفنية التفصيلية التي يقدمها فريقنا. تعكس التعليقات الإجمالية الرضا القوي عن جودة المعدات ودعم الخدمة الشامل عبر المشاريع العالمية.
| الشهادات والمعايير
تتوافق منتجات تكنولوجيا المعلومات والاتصالات مع المعايير الدولية بما في ذلك CE وRoHS وISO9001 وشهادات براءات الاختراع المتعددة. تضمن هذه الشهادات أن كل ماكينة SMT تلبي متطلبات الجودة والسلامة الصارمة. تتبع عملية التصنيع لدينا إجراءات فحص موحدة لضمان الأداء المستقر وعمر الخدمة الطويل. يتم تطبيق مراقبة الجودة المستمرة في جميع أنحاء الإنتاج للحفاظ على الاتساق والموثوقية للعملاء العالميين.
| نبذة عن شركة ومصنع تكنولوجيا المعلومات والاتصالات
ICT هي شركة متخصصة في تصنيع معدات SMT ومزودة للحلول تتمتع بقدرات قوية في مجال البحث والتطوير والإنتاج والهندسة. ومع النمو السريع للأعمال على مر السنين، قمنا بخدمة العملاء في أكثر من 80 دولة حول العالم. يعمل مصنعنا في ظل أنظمة إدارة الجودة الصارمة، بما في ذلك إجراءات التفتيش الكاملة ومراقبة الإنتاج الموحدة. مع فريق هندسي كبير وموظفي دعم فني ذوي خبرة، نقدم حلول SMT وDIP كاملة لمساعدة العملاء على بناء مصانع تصنيع إلكترونيات فعالة وحديثة.
