YSM40R
I.C.T
| الكمية: | |
|---|---|
| تجميع ثنائي الفينيل متعدد الكلور عالي السرعة الفعال

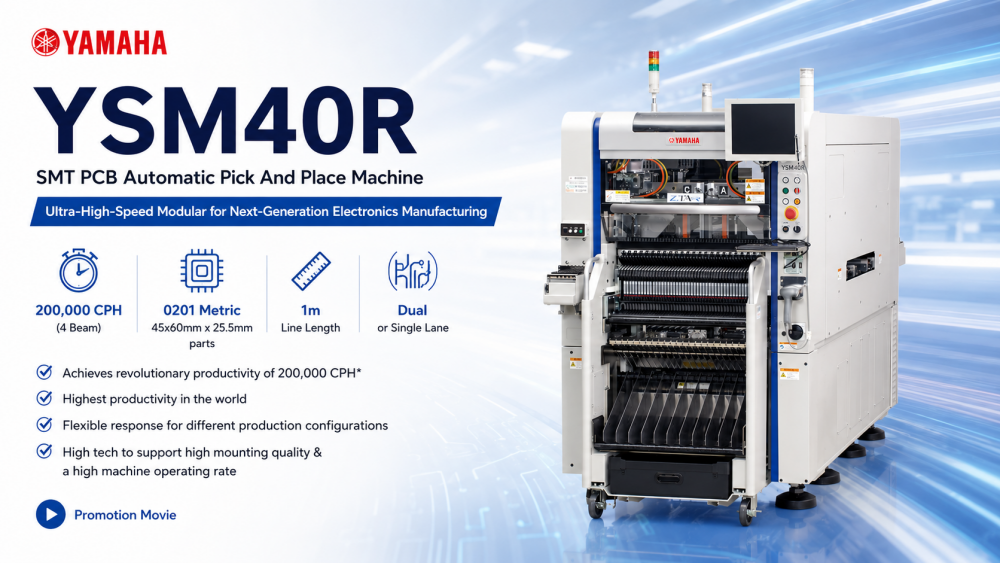

YSM40R عبارة عن آلة اختيار ووضع Yamaha SMT عالية الأداء تم تصميمها للتجميع السريع والدقيق على خطوط إنتاج SMT الحديثة. تم تصميم النظام للتعامل مع اللوحات ذات المسار المزدوج أو الفردي، ويدعم المكونات بدءًا من شرائح 0201 الصغيرة جدًا وحتى الأجزاء الأكبر حجمًا. بفضل البصمة المدمجة وأنظمة التغذية المتقدمة، يوفر YSM40R إنتاجًا متواصلًا ودقة عالية في التنسيب ومرونة استثنائية، مما يجعله حلاً مثاليًا لمصنعي الإلكترونيات الذين يهدفون إلى تحقيق الكفاءة والمخرجات عالية الجودة.
| ميزات المنتج
1. وضع فائق السرعة

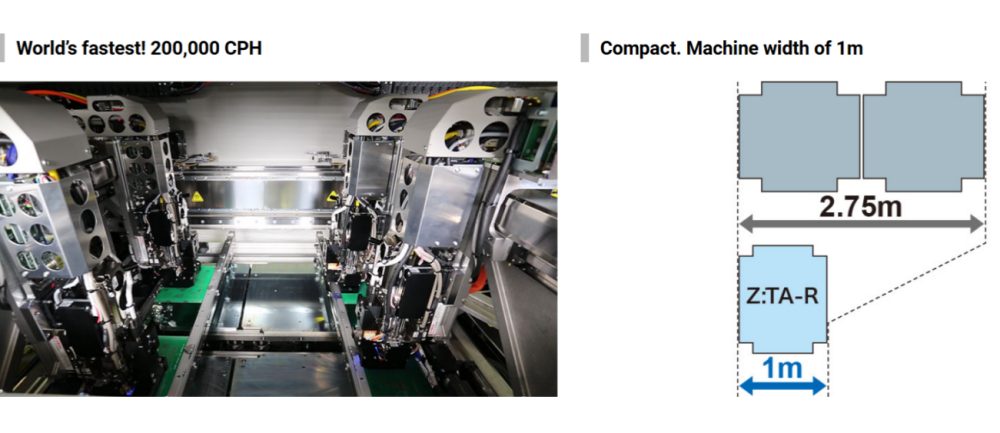

يحقق YSM40R ما يصل إلى 200,000 CPH باستخدام تكوين 4 شعاع. يضمن رأسه الدوار المتقدم التقاط المكونات ووضعها بسرعة، مما يقلل من وقت الإنتاج مع الحفاظ على الدقة العالية. تعتبر هذه السرعة مثالية لتصنيع الإلكترونيات بكميات كبيرة وعمليات الخطوط المرنة.
2. معالجة مرنة
للمكونات التي تدعم المكونات بدءًا من الرقائق المترية 0201 وحتى الموصلات الأكبر حجمًا، فإن YSM40R يستوعب أحجام وأنواع المكونات المتعددة. توفر الماكينة تشغيلًا مفردًا أو ثنائي المسار، وتتكيف مع مجموعة متنوعة من أحجام PCB ومتطلبات الإنتاج، مما يضمن الحد الأدنى من التغيير والكفاءة العالية.
3. نظام التغذية المبتكر
إن وحدة التغذية ذات التحميل الفائق تمكن من توريد المكونات بشكل مستمر مع الحد الأدنى من وقت التوقف عن العمل. إلى جانب خيارات أجهزة التغذية والإمداد المعيارية، يمكن للمشغلين إعادة تكوين الإعدادات بسرعة لتنسيقات الإنتاج المختلفة، مما يزيد من المرونة مع الحفاظ على التشغيل السلس.
| مواصفة
| نموذج | 4-شعاع، 4-رأس المواصفات. (YSM40R-4) | 2-شعاع، 2-رأس المواصفات. (YSM40R-2) |
| ينطبق ثنائي الفينيل متعدد الكلور | الطول 700 × العرض 460 مم إلى الطول 50 × العرض 50 مم | |
| سرعة | 200,000CPH (عند استخدام رأس RS) | 58,000CPH (عند استخدام رأس MU) |
| المكونات القابلة للتطبيق | 0201* إلى □6.5 مم (الارتفاع 2.0 مم أو أقل) *الخيار 03015 إلى 45×60 م (الارتفاع 15 مم أو أقل) | 0402 إلى 45×100 مم (الارتفاع 15 مم أو أقل) 0603 إلى 45×100 مم (الارتفاع 25.5 مم أو أقل) |
| دقة التركيب | +/- 35 ميكرومتر (25 ميكرومتر) سي بي كيه ≧1.0 (3σ) | +/-40 ميكرومتر (30 ميكرومتر) سي بي كيه ≧1.0 (3σ) |
| عدد أنواع المكونات * تحويل شريط عرض 8 مم | الأعلى. 80 وحدة تغذية برؤوس RS الأعلى. 88 وحدة تغذية برؤوس MU الأعلى. 84 وحدة تغذية برؤوس RS x 2 + MU x 2 | 92 وحدة تغذية برؤوس MU أو FL |
| مزود الطاقة | تيار متردد ثلاثي الطور 200/208/220/240/380/400/416 فولت +/-10% | |
| مصدر إمداد الهواء | 0.45MPa أو أكثر، في حالة نظيفة وجافة | |
| البعد الخارجي | الطول 1000 × العرض 2100 × الارتفاع 1550 مم | |
| وزن | تقريبا. 2100 كجم | |
* المواصفات والمظهر عرضة للتغيير دون إشعار مسبق.
