ما هو ثنائي الفينيل متعدد الكلور？
PCB (لوحة الدوائر المطبوعة) هو الاسم التقليدي للوحة العارية.يتم استخدام ثنائي الفينيل متعدد الكلور لدعم المكونات الإلكترونية ميكانيكيًا وتوصيلها كهربائيًا باستخدام مسارات موصلة أو مسارات أو آثار إشارة محفورة من صفائح نحاسية مغلفة على ركيزة غير موصلة.

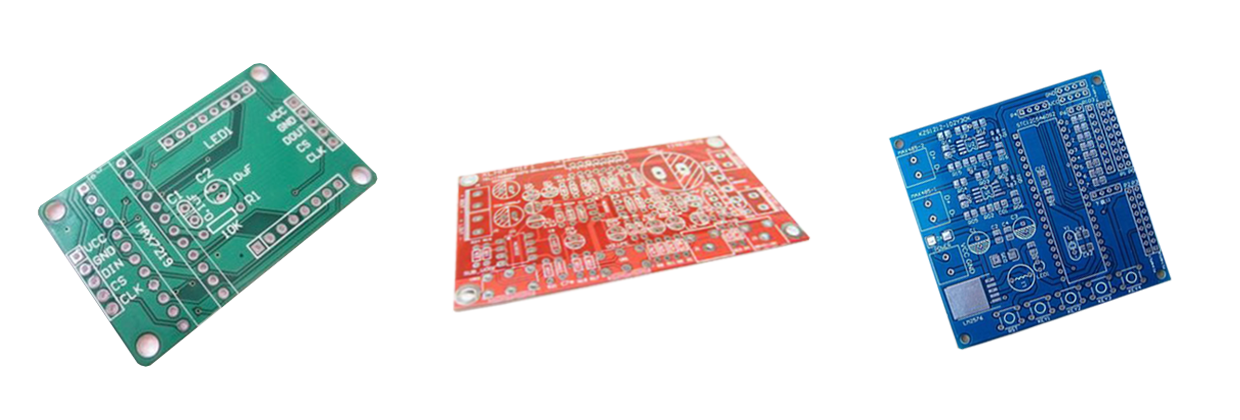

ثنائي الفينيل متعدد الكلور (لوحة الدوائر المطبوعة)
عندما تحتوي اللوحة على مسارات وميزات نحاسية فقط، ولم يتم تصنيع أي عناصر دائرة مثل المكثفات أو المقاومات أو الأجهزة النشطة في الركيزة الفعلية للوحة، فمن الأصح الإشارة إليها على أنها لوحة الأسلاك المطبوعة (PWB) أو لوحة الأسلاك المحفورة .
على لوحة PCB فارغة، قم بإجراء SMT (أو مكون DIP الإضافي)، ويمكن أن يسمى المنتج الذي تم الحصول عليه PCBA (تجميع لوحات الدوائر المطبوعة)، أو يمكن أن تسمى هذه العملية PCBA (تجميع لوحات الدوائر المطبوعة).عندما نقوم بتفكيك المنتج الإلكتروني، يمكننا أن نرى أن لوحة الدائرة الكهربائية مليئة بالمكونات، ولوحة الدائرة في هذا الوقت هي PCB الذي تتم معالجته بواسطة PCBA.
PCBA (مجموعة لوحات الدوائر المطبوعة)
ما هو سمت？
SMT (التقنية المثبتة على السطح) هي طريقة يتم من خلالها تركيب المكونات الكهربائية مباشرة على سطح لوحة الدوائر المطبوعة (PCB)، وهي حاليًا التقنية والعملية الأكثر شيوعًا في صناعة التجميع الإلكتروني.يُشار إلى المكون الكهربائي المثبت بهذه الطريقة باسم جهاز التثبيت السطحي (SMD).
في ظل الظروف العادية، يتم تصميم المنتجات الإلكترونية التي نستخدمها بواسطة ثنائي الفينيل متعدد الكلور بالإضافة إلى العديد من المكثفات والمقاومات والمكونات الإلكترونية الأخرى وفقًا لمخطط الدائرة المصمم، لذلك تحتاج جميع أنواع الأجهزة الكهربائية إلى تقنيات معالجة شرائح smt مختلفة لمعالجتها. خط سمت: محمل --> طباعة لصق اللحام --> انتق و ضع --> فرن إنحسر --> الفحص البصري --> مفرغ.
خط سمت
ما هو الفرق بين ثنائي الفينيل متعدد الكلور وSMT؟
PCB هو اختصار للوحة الدوائر المطبوعة، وهي لوحة.يستخدم لدعم المكونات الإلكترونية وتوفير الدوائر الكهربائية بحيث يمكن تكوين دائرة كهربائية كاملة بين المكونات الإلكترونية.
SMT هي تقنية تجميع لوحات الدوائر.يقوم بتركيب المكونات الإلكترونية على لوحة PCB فارغة من خلال عملية ما.إنها تقنية المعالجة الأكثر شيوعًا التي توفر الدعم بين المكونات الإلكترونية وتوفر دوائر لتشكيل دائرة كاملة.
