مقدمة الصناعة

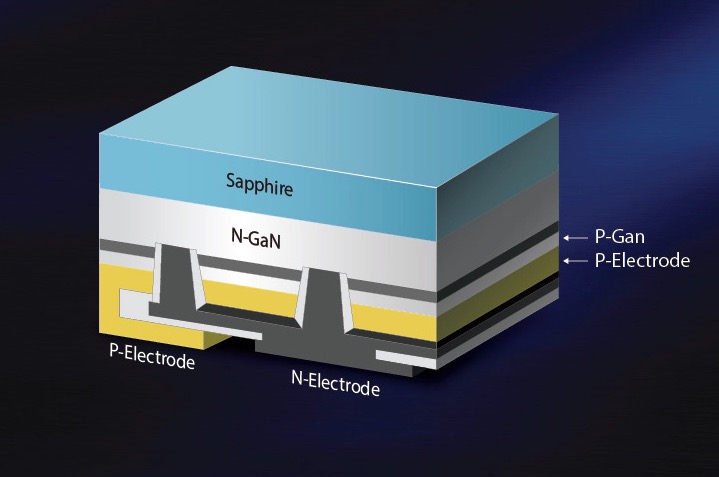

تشير شريحة الوجه LED إلى الشريحة التي يمكن ربطها مباشرة بالركيزة الخزفية بدون سلك لحام.نحن نسميها شريحة DA.وهي تختلف عن رقاقة الوجه التي لا تزال بحاجة إلى سلك لحام عندما يتم نقل رقاقة الوجه إلى السيليكون أو ركائز المواد الأخرى في المرحلة المبكرة.بالمقارنة مع الرقاقة الأمامية التقليدية، فإن الرقاقة القلّابة التقليدية التي يتم ربطها بواسطة سلك معدني تكون متجهة للأعلى بينما يتم توصيل البلورة القلّابة بالركيزة.الجانب الكهربائي للرقاقة لأسفل، وهو ما يعادل قلب الشريحة التقليدية.
خصائص العملية
مزايا فليب تشيب
1. لا تبديد الحرارة من خلال الياقوت، أداء جيد لتبديد الحرارة.تتمتع الشريحة Flip بمقاومة حرارية أقل لأن الطبقة النشطة أقرب إلى الركيزة، مما يقصر مسار تدفق الحرارة من مصدر الحرارة إلى الركيزة.هذه الخاصية تجعل أداء الشريحة يتناقص قليلاً من الإضاءة إلى الاستقرار الحراري.
ثانيًا، فيما يتعلق بأداء التألق، فإن محرك التيار العالي يجعل كفاءة الضوء أعلى.تتمتع شريحة Flip-chip بقدرة توسعة فائقة للتيار وأداء اتصال أومي.يكون انخفاض الجهد الكهربي للرقاقة أقل بشكل عام من الرقائق الهيكلية التقليدية والعمودية، مما يجعل الشريحة القلابة مفيدة جدًا في ظل محرك التيار العالي، مما يظهر كفاءة إضاءة أعلى.
3. في حالة الطاقة العالية، تكون شريحة الوجه أكثر أمانًا وموثوقية من الشريحة الأمامية.في أجهزة LED، وخاصة في عبوات العدسات ذات الطاقة العالية (باستثناء هيكل تجويف الدرع المحمي التقليدي)، يرتبط أكثر من نصف ظاهرة المصابيح الميتة بتلف سلك الذهب.يمكن تعبئة شريحة Flip كسلك خالٍ من الذهب، مما يقلل من احتمالية تعطل مصباح الجهاز من المصدر.
رابعا، يمكن أن يكون الحجم أصغر، ويمكن تقليل تكلفة صيانة المنتج، ويمكن مطابقة البصريات بسهولة أكبر.وفي الوقت نفسه، فإنه يضع أيضًا الأساس لتطوير عملية التغليف اللاحقة.
ميزة المنتج
تقنية تكنولوجيا المعلومات والاتصالات الحاصلة على براءة اختراع: نظام تدوير الهواء الساخن القسري المندفع، مع درجة حرارة موحدة وكفاءة تسخين على مستوى عالمي.
يتم تسخين جميع مناطق درجات الحرارة لأعلى ولأسفل، ويتم تداولها بشكل مستقل والتحكم فيها بشكل مستقل.دقة التحكم في درجة الحرارة في كل منطقة درجة حرارة هي (+ درجة مئوية).
توحيد درجة الحرارة ممتازة.الانحراف العرضي لدرجة الحرارة لسطح اللوحة العارية هو (+) درجة مئوية.
يمكن لتصميم الهواء الراجع الأمامي والخلفي أن يمنع بشكل فعال تأثير تدفق الهواء في منطقة درجة الحرارة ومنطقة درجة الحرارة، ويقوي التحكم في درجة الحرارة ويضمن التسخين الموحد للمكونات.
الفرن مصنوع من الفولاذ المقاوم للصدأ، مقاوم للحرارة والتآكل، وسهل التنظيف.
حل
تكنولوجيا المعلومات والاتصالات فرن اللحام بإعادة التدفق المقلوب
الشركة المصنعة للحام إنحسر مقلوب
إنحسر لحام شريحة الوجه LED
لحام إنحسر مقلوب
لحام انحسر الوجه CSP
