في تجميع ثنائي الفينيل متعدد الكلور الحديث، تعد آلة الالتقاط والوضع SMT واحدة من أهم الآلات في أرضية الإنتاج. فهو يأخذ المكونات المثبتة على السطح من وحدات التغذية، ويقوم بمحاذاتها من خلال نظام رؤية، ويضعها على لوحات الدوائر المطبوعة بسرعة ودقة لا يمكن أن يضاهيهما التجميع اليدوي.
لكن آلة الالتقاط والوضع ليست مجرد 'روبوت لوضع المكونات'. فهي تعمل كجزء من خط SMT كامل ، حيث تربط طباعة معجون اللحام والفحص واللحام بإعادة التدفق ومراقبة الجودة النهائية في عملية إنتاج واحدة مستمرة. إن فهم كيفية عمل هذا الجهاز هو الخطوة الأولى لبناء خط تجميع ثنائي الفينيل متعدد الكلور مستقر وفعال وقابل للتطوير.
للوهلة الأولى، قد تبدو آلة الالتقاط والوضع وكأنها آلة تلتقط المكونات وتضعها على لوحة PCB. وفي الإنتاج الحقيقي، فإنه يفعل أكثر من ذلك بكثير.
يجب أن يتعرف على مواضع ثنائي الفينيل متعدد الكلور، ويقرأ العلامات الاعتمادية، ويختار المكونات من وحدات التغذية، ويصحح زوايا المكونات، ويضع كل جزء بدقة وفقًا للبرنامج. تحدث هذه الإجراءات بشكل متكرر وبسرعة عالية، وفي كثير من الأحيان آلاف المرات في عملية إنتاج واحدة.
ولهذا السبب تلعب الآلة دورًا مركزيًا في تجميع SMT. فهو يجمع بين الحركة الميكانيكية ومحاذاة الرؤية والتحكم في البرامج وتغذية المكونات في عملية واحدة منسقة.
تعمل آلة الالتقاط والوضع بعد طباعة معجون اللحام وقبل إعادة التدفق . أولاً، تقوم طابعة معجون اللحام بتطبيق معجون اللحام على منصات PCB. ثم تقوم آلة الالتقاط والوضع بتثبيت المكونات على تلك المناطق المطبوعة.
بعد وضعه، ينتقل PCB إلى فرن إعادة التدفق، حيث يذوب معجون اللحام ويشكل وصلات لحام موثوقة. إذا لم يتم وضع المكونات بشكل صحيح قبل إعادة التدفق، فقد تتأثر جودة اللحام النهائية.
لهذا السبب، يجب أن تعمل عملية الالتقاط والوضع بشكل وثيق مع طابعة معجون اللحام، وSPI، وفرن إعادة التدفق، ونظام AOI لدعم جودة تجميع PCB المستقرة.
بالنسبة للمصانع التي تنتقل من التجميع اليدوي إلى إنتاج SMT الآلي، غالبًا ما تكون آلة الالتقاط والوضع هي نقطة التحول الحقيقية. فهو يقلل من المعالجة اليدوية، ويحسن التكرار، ويساعد المصنع على إنتاج المزيد من اللوحات مع اختلافات أقل في المواضع.
وهذا مهم بشكل خاص عندما تصبح المنتجات الإلكترونية أصغر حجمًا، وتصبح تخطيطات ثنائي الفينيل متعدد الكلور أكثر كثافة، وتصبح متطلبات التسليم أكثر صرامة. سواء كان المصنع ينتج لوحات LED، أو لوحات التحكم الصناعية، أو إلكترونيات السيارات، أو الإلكترونيات الاستهلاكية، أو طلبات EMS، فإن وضع المكونات المستقر يعد متطلبًا أساسيًا لإنتاج موثوق.
آلة الالتقاط والوضع SMT عبارة عن آلة آلية تستخدم لوضع مكونات التركيب السطحي على لوحات الدوائر المطبوعة أثناء تجميع SMT. فهو يلتقط المكونات من وحدات التغذية أو الصواني أو الأنابيب، ويتحقق من موضعها من خلال نظام الرؤية، ويضعها على الوسادات الصحيحة على PCB.
يشير مصطلح SMT إلى تقنية Surface Mount Technology. في هذه العملية، يتم تركيب المكونات الإلكترونية مباشرة على سطح ثنائي الفينيل متعدد الكلور بدلاً من إدخالها من خلال الثقوب. تُسمى هذه المكونات عادةً بمكونات SMD، والتي تعني أجهزة التثبيت السطحي.
بعبارات بسيطة، آلة الالتقاط والوضع SMT هي المعدات التي تنفذ خطوة وضع المكونات تلقائيًا في تجميع PCB.
في خط إنتاج SMT القياسي، يمر PCB أولاً عبر طباعة معجون اللحام. تطبق الطابعة معجون اللحام على الوسادات حيث سيتم تركيب المكونات. بعد ذلك، تقوم آلة الالتقاط والوضع بوضع المكونات المطلوبة على مناطق معجون اللحام تلك.
بمجرد الانتهاء من التنسيب، يدخل ثنائي الفينيل متعدد الكلور إلى فرن إعادة التدفق. يذوب معجون اللحام ويبرد ويشكل وصلات لحام بين المكونات ولوحات PCB.
وهذا يعني أن آلة الالتقاط والوضع مسؤولة عن إحدى الخطوات الأكثر أهمية قبل اللحام. فهو لا يقوم بإنشاء وصلة اللحام من تلقاء نفسه، ولكنه يحدد ما إذا كان كل مكون قد تم وضعه بشكل صحيح قبل بدء عملية اللحام.
أثناء الإنتاج، تقوم الآلة بعدة إجراءات في وقت قصير جدًا. يقوم بنقل PCB إلى موضعه، وقراءة العلامات المرجعية على اللوحة، واختيار المكونات من وحدات التغذية، والتحقق من موضع المكون، وتصحيح أخطاء الزاوية الصغيرة أو أخطاء الإزاحة، ووضع المكون على PCB.
تتكرر هذه الإجراءات بشكل مستمر أثناء الإنتاج. الهدف ليس فقط وضع المكونات بسرعة، ولكن وضعها بشكل متسق ودقيق.
ولتحقيق ذلك، تعمل آلة الالتقاط والوضع مع العديد من الأنظمة، بما في ذلك نظام التغذية، ورأس الوضع، والفوهات، وكاميرات الرؤية، ونظام التحكم في الحركة، ونظام النقل، ومنصة التحكم في البرامج.
يعتمد الوضع اليدوي بشكل كبير على مهارة المشغل، والحكم البصري، وسرعة الإنتاج. قد ينجح الأمر مع نماذج أولية بسيطة أو دفعات صغيرة جدًا، ولكن من الصعب الحفاظ على الاتساق عندما يحتوي PCB على العديد من المكونات أو الحزم الدقيقة.
تستخدم آلة الالتقاط والوضع SMT الإحداثيات المبرمجة وتصحيح الرؤية لتكرار نفس عملية تحديد الموضع مع ثبات أعلى بكثير. اعتمادًا على تكوين الجهاز، يمكنه وضع مكونات الرقائق الصغيرة، والدوائر المتكاملة، ومصابيح LED، والموصلات، وأجزاء التركيب السطحية الأخرى.
هذا هو السبب في استخدام التنسيب التلقائي على نطاق واسع في تجميع ثنائي الفينيل متعدد الكلور الحديث. فهو يعمل على تحسين كفاءة الإنتاج ويساعد على تقليل الأخطاء المتعلقة بالموضع والتي تنتج عن المعالجة اليدوية.
يبدو اسم 'الاختيار والمكان' بسيطًا، ولكنه يصف أحد أهم الإجراءات في تجميع SMT. تلتقط الآلة أولاً مكونًا من وحدة التغذية، أو الدرج، أو الأنبوب، ثم تضعه في الموضع الدقيق على PCB وفقًا لبرنامج الإنتاج.
في الإنتاج الحقيقي، تكون هذه العملية أكثر تقدمًا مما يوحي به الاسم. تتضمن كل عملية وضع تغذية المكونات، والتقاط الفراغ، وفحص الكاميرا، وتصحيح الزاوية، وتحديد موضع PCB، والتحكم الدقيق في الحركة. وهذا هو السبب في أن الآلة ليست سريعة فحسب، بل إنها أيضًا منسقة بدرجة عالية.
تعني خطوة 'الاختيار' أن الجهاز يستخدم فوهة لالتقاط أحد المكونات من نظام التغذية. يتم توفير معظم مكونات SMD في وحدات تغذية الأشرطة، في حين أن الدوائر المتكاملة الكبيرة أو الموصلات أو المكونات الخاصة قد تأتي من صواني أو أنابيب.
أثناء الالتقاط، تستخدم الفوهة الشفط الفراغي لتثبيت المكون. إذا كان الفراغ غير مستقر، فقد يتحرك المكون أو يسقط أو يتم التقاطه بشكل غير صحيح. وهذا هو سبب أهمية حالة وحدة التغذية واختيار الفوهة والتحكم في الفراغ في بيئة إنتاج SMT الحقيقية.
تعد عملية الاختيار المستقرة هي الخطوة الأولى نحو التنسيب الدقيق. إذا لم يتمكن الجهاز من اختيار المكون بشكل صحيح، فستتأثر أيضًا خطوات محاذاة الرؤية ووضعه التالية.
تعني خطوة 'المكان' أن الجهاز ينقل المكون إلى الموضع المبرمج ويثبته على معجون اللحام المطبوع على منصات PCB. قبل الوضع، يقوم نظام الرؤية بفحص موضع المكون وزاويته، ثم يقوم الجهاز بتصحيح أي إزاحة صغيرة تلقائيًا.
يجب أن تكون هذه الخطوة دقيقة وقابلة للتكرار. قد لا يبدو التحول البسيط خطيرًا قبل إعادة التدفق، ولكن بعد اللحام يمكن أن يؤدي إلى عيوب مثل إزاحة المكونات أو وصلات اللحام الضعيفة أو مشاكل القطبية.
بالنسبة لتجميع PCB عالي الكثافة، لا يقتصر الوضع المستقر على السرعة فقط. يتعلق الأمر بالتأكد من وصول كل مكون إلى مكانه، مرارًا وتكرارًا، عبر عملية الإنتاج الكاملة.
على الرغم من أن حركة 'الاختيار والمكان' تبدو وكأنها حركة أساسية، إلا أن الآلة التي تقف خلفها تجمع بين العديد من التقنيات. ويشمل الميكانيكا الدقيقة، ورؤية الآلة، والتحكم في الحركة، وأنظمة التفريغ، وإدارة وحدة التغذية، وبرامج التنسيب.
وهذا هو السبب في أن جهازين لهما مظهر مماثل قد يكون أداءهما مختلفًا تمامًا في الإنتاج الحقيقي. غالبًا ما يأتي الاختلاف من مدى جودة عمل هذه الأنظمة معًا في ظل ظروف التشغيل المستمرة.
بالنسبة للمصنعين، فهم هذه النقطة مهم. لا ينبغي الحكم على آلة الالتقاط والوضع فقط من خلال مدى سرعة تحركها، ولكن من خلال مدى قدرتها على اختيار المكونات وتصحيحها ووضعها طوال الإنتاج اليومي.

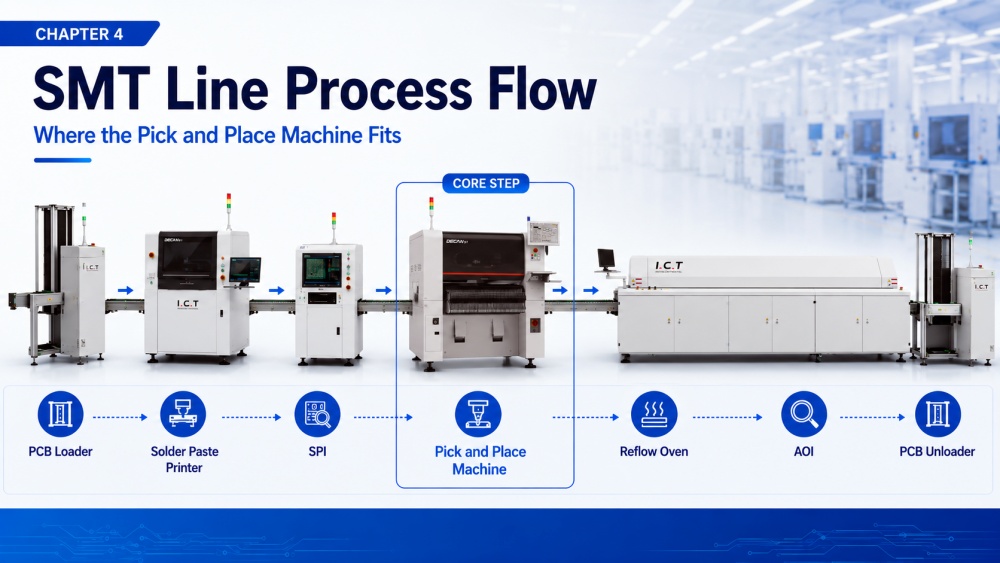

يتم استخدام آلة الالتقاط والوضع SMT في منتصف خط إنتاج SMT. ويأتي بعد طباعة معجون اللحام وقبل إعادة التدفق. هذا الموضع يجعله رابطًا مهمًا بين إعداد ثنائي الفينيل متعدد الكلور وتشكيل وصلات اللحام النهائية.
قد يشتمل خط SMT النموذجي على مُحمل PCB ، وطابعة معجون اللحام، و SPI ، وآلة الالتقاط والوضع، وفرن إعادة التدفق، و AOI ، وأداة تفريغ PCB. كل آلة لها وظيفتها الخاصة، ولكن آلة التنسيب هي المكان الذي يبدأ فيه PCB في أن يصبح تجميعًا إلكترونيًا وظيفيًا.
قبل عملية الالتقاط والوضع، لا يحتوي PCB إلا على معجون لحام مطبوع على منصاته. بعد أن تكمل آلة الالتقاط والوضع وظيفتها، يتم ملء اللوحة بمكونات SMD المطلوبة.
تعمل هذه الخطوة على تغيير لوحة PCB من لوحة مُجهزة إلى لوحة مجمعة جاهزة للحام. إنه أحد التغييرات الأكثر وضوحًا في عملية SMT، وله أيضًا تأثير مباشر على جودة PCBA النهائية.
إذا تم وضع المكونات بدقة، فإن عملية إعادة التدفق لها أساس أفضل لتشكيل وصلات لحام موثوقة. إذا كان الموضع غير مستقر، فقد تكشف العملية التالية مشكلات مثل النقل أو التوصيل أو وضع علامة على القبر أو المكونات المفقودة.
آلة الالتقاط والوضع لا تعمل بمفردها. يعتمد ذلك على طابعة لصق اللحام لتوفير إيداع معجون نظيف ودقيق. إذا كانت محاذاة معجون اللحام غير صحيحة أو غير كافية، فمن الممكن أن تتأثر جودة الوضع حتى عندما يقوم الجهاز بوضع المكونات بشكل صحيح.
غالبًا ما يتم استخدام SPI قبل وضعه لفحص ارتفاع معجون اللحام ومساحته وحجمه وإزاحته. بعد التركيب، يدخل PCB إلى فرن إعادة التدفق، حيث يذوب معجون اللحام ويشكل وصلات اللحام. يتم بعد ذلك استخدام AOI لفحص العيوب مثل الأجزاء المفقودة والمكونات الخاطئة والإزاحة وأخطاء القطبية ومشكلات اللحام.
ولهذا السبب يجب النظر إلى جودة SMT على أنها عملية متكاملة، وليست نتيجة لجهاز واحد فقط. تعد آلة الالتقاط والوضع أمرًا بالغ الأهمية، ولكن يجب أن تعمل مع خط SMT بأكمله.
نظرًا لأن آلة الالتقاط والوضع تقع بين الطباعة وإعادة التدفق، فإن أي عدم استقرار في هذه الخطوة يمكن أن يؤثر على الإخراج النهائي. قد تصبح مشكلة التنسيب الصغيرة مشكلة جودة أكبر بعد اللحام.
وفي الوقت نفسه، تؤثر هذه الآلة أيضًا على إيقاع الإنتاج. إذا كان التنسيب بطيئًا جدًا، فقد يصبح عنق الزجاجة للخط. إذا كان غير مستقر، فقد يتوقف الخط كثيرًا لإجراء الضبط أو الفحص أو إعادة العمل.
هذا هو السبب في أن العديد من الشركات المصنعة تتعامل مع آلة الالتقاط والوضع كمحرك إنتاج لخط SMT. فهو لا يضع المكونات فحسب، بل يساعد أيضًا في تحديد مدى سلاسة تشغيل الخط بأكمله.

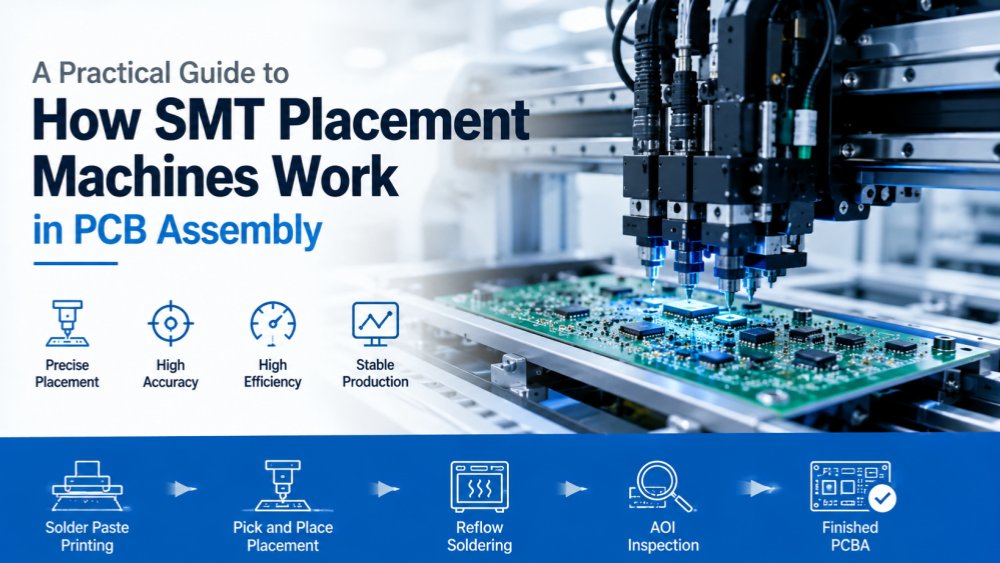

تعمل آلة الالتقاط والوضع SMT من خلال عملية منسقة للغاية. لا يقتصر الأمر على نقل الأجزاء من مكان إلى آخر. فهو يؤكد أولاً موضع PCB، ويختار المكون الصحيح، ويتحقق من محاذاة المكون، ثم يضعه في الموقع المبرمج بسرعة ودقة يمكن التحكم فيهما.
تحدث هذه العملية بشكل مستمر أثناء الإنتاج. بالنسبة لثنائي الفينيل متعدد الكلور، قد تكرر الآلة نفس الحركة الأساسية مئات أو حتى آلاف المرات، اعتمادًا على عدد المكونات الموجودة على اللوحة. القيمة الحقيقية للآلة ليست السرعة فحسب، بل قدرتها على تكرار هذه الإجراءات بدقة ثابتة طوال فترة الإنتاج بأكملها.
قبل البدء في التركيب، يجب وضع لوحة PCB بشكل صحيح داخل الجهاز. يقوم الناقل بنقل PCB إلى منطقة الوضع، وتقوم الآلة بتثبيت اللوحة في مكانها لمنع الحركة أثناء التشغيل.
ثم يقوم نظام الرؤية بقراءة العلامات الاعتمادية على PCB. تعمل هذه العلامات كنقاط مرجعية، مما يساعد الماكينة على تأكيد الموضع الحقيقي للوحة وزاويتها. حتى لو كان لثنائي الفينيل متعدد الكلور تحول بسيط أثناء النقل، يمكن للنظام حساب الإزاحة وضبط إحداثيات الموضع.
تعتبر هذه الخطوة مهمة بشكل خاص بالنسبة للدوائر المرحلية الدقيقة وتخطيطات PCB الكثيفة والمنتجات التي تتطلب تحملًا محكمًا للموضع. بدون محاذاة دقيقة لثنائي الفينيل متعدد الكلور، حتى رأس الوضع الجيد لا يمكن أن يضمن نتائج مستقرة.
بعد تأكيد موضع PCB، تقوم الآلة باختيار المكونات من وحدات التغذية، أو الصواني، أو الأنابيب. تستخدم الفوهة الشفط الفراغي لرفع كل مكون من موضع الإمداد الخاص به.
بمجرد اختيار المكون، يقوم نظام الرؤية بالتحقق من موضعه وزاويته وأحيانًا شكله أو قطبيته. إذا تم تدوير المكون قليلاً أو بعيدًا عن مركز الفوهة، يقوم البرنامج بتصحيح إحداثيات الموضع قبل تثبيته على PCB.
يعد هذا أحد الأسباب الرئيسية التي تجعل الموضع التلقائي أكثر موثوقية من الموضع اليدوي. ولا تعتمد الآلة على الحكم البصري وحده. ويستخدم الكاميرات والبرامج والتحكم في الحركة لتقليل الأخطاء الصغيرة قبل أن تصبح عيوبًا في الإنتاج.
بعد تصحيح الرؤية، يتحرك رأس الوضع إلى الموضع المستهدف ويضع المكون على معجون اللحام المطبوع على منصات ثنائي الفينيل متعدد الكلور. يجب أن تكون الحركة سريعة، ولكن يجب أيضًا التحكم فيها. قد تؤدي القوة المفرطة إلى إتلاف المكون أو إتلاف معجون اللحام. قد يؤدي التحكم القليل جدًا إلى وضع غير مستقر.
عندما يتم وضع جميع المكونات المبرمجة، يتم نقل ثنائي الفينيل متعدد الكلور إلى العملية التالية، وعادة ما يكون لحام إعادة التدفق. في هذه المرحلة، لم تعد اللوحة مجرد لوحة PCB مطبوعة مع معجون لحام. لقد أصبحت لوحة مأهولة جاهزة للحام.
وهنا تتضح قيمة عملية الاختيار والمكان. إنه يقوم بإعداد PCB لتشكيل وصلة لحام موثوقة في فرن إعادة التدفق، ويؤثر بشكل مباشر على استقرار PCBA النهائي.

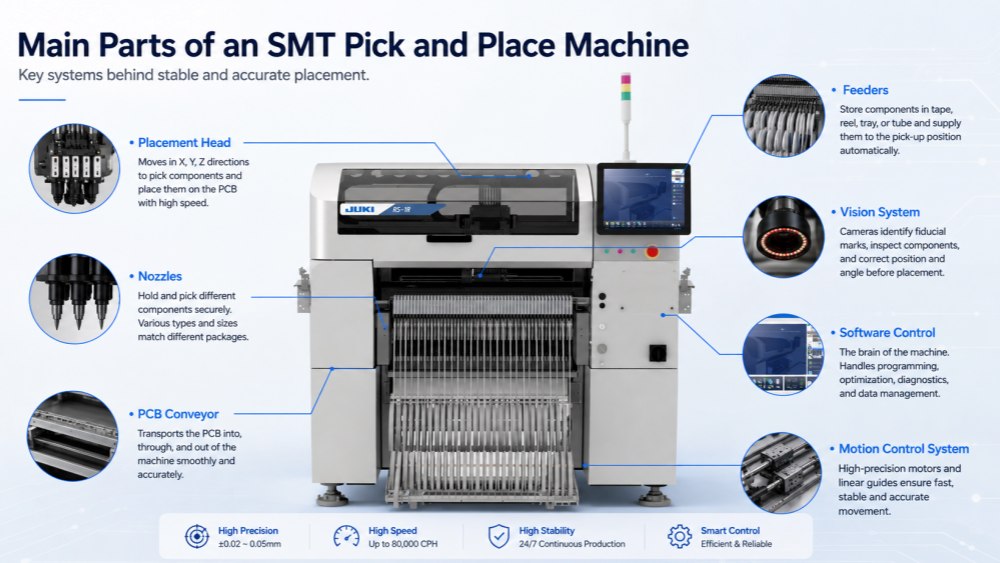

تم إنشاء آلة الالتقاط والوضع من عدة أنظمة رئيسية تعمل معًا. كل نظام له وظيفته الخاصة، ولكن لا أحد منها يعمل بمفرده. يعتمد الوضع المستقر على تنسيق الناقل وفوهات , التغذية ورأس الوضع والكاميرات والبرمجيات والتحكم في الحركة.
يساعد فهم هذه الأجزاء الرئيسية المشترين وفرق الإنتاج على فهم سبب اختلاف آلات التنسيب من حيث السرعة والدقة والاستقرار والأداء على المدى الطويل. كما أنه يساعد في تفسير سبب اختلاف أداء جهازين متشابهين من الخارج تمامًا في أرضية الإنتاج.
يوفر إطار الآلة الأساس للنظام بأكمله. يساعد الإطار المستقر على تقليل الاهتزاز أثناء الحركة عالية السرعة ويدعم دقة تحديد الموضع على المدى الطويل. وهذا مهم بشكل خاص عندما تعمل الآلة بشكل مستمر في الإنتاج اليومي.
يقوم ناقل PCB بنقل الألواح داخل وخارج الماكينة. يجب أن يقوم بتوجيه PCB بسلاسة، ووضعه بشكل صحيح، ودعم أحجام اللوحة المختلفة. بالنسبة لبعض المنتجات، وخاصة لوحات LED الطويلة أو لوحات التحكم الصناعية السميكة، يصبح استقرار الناقل ودعم اللوحة أكثر أهمية.
يتحكم هيكل الحركة في حركة رأس الموضع. يجب أن تتحرك بسرعة مع الحفاظ على دقة قابلة للتكرار. يسمح نظام الحركة الجيد للآلة بوضع المكونات بكفاءة دون التضحية بالاستقرار.
رأس التنسيب هو جزء العمل الأساسي للآلة. فهو يتحرك بين منطقة إمداد المكونات ولوحة PCB، ويحمل الفوهة التي تلتقط كل مكون وتضعه.
الفوهات صغيرة ولكنها مهمة جدًا. يستخدمون الشفط الفراغي لتثبيت المكونات أثناء الحركة. قد تتطلب أحجام وأشكال المكونات المختلفة أنواعًا مختلفة من الفوهات. لا يمكن دائمًا التعامل مع مقاومة شريحة صغيرة ودائرة متكاملة كبيرة بنفس الفوهة.
تقوم المغذيات بتزويد المكونات بالجهاز. يتم توفير معظم أجزاء SMD الشائعة من خلال وحدات تغذية الأشرطة، في حين أن الدوائر المتكاملة الأكبر حجمًا أو المكونات الخاصة قد تستخدم وحدات تغذية صينية أو وحدات تغذية لاصقة. إذا لم تقم وحدة التغذية بتزويد المكونات بسلاسة، فقد تتباطأ عملية التنسيب أو تصبح غير مستقرة.
يعد نظام الرؤية أحد أهم الأجزاء في آلة الالتقاط والوضع SMT. فهو يتحقق من علامات اعتماد PCB، ويتحقق من موضع المكون، ويساعد في تصحيح الزاوية أو الإزاحة قبل وضعها.
يربط التحكم البرمجي جميع إجراءات الجهاز معًا. فهو يدير برامج التنسيب ومكتبات المكونات ومواضع وحدة التغذية واختيار الفوهة ومسارات الحركة وبيانات الإنتاج. بدون برامج موثوقة، حتى الأجهزة الميكانيكية القوية لا يمكنها تقديم نتائج إنتاج مستقرة.
في إنتاج SMT الحديث، أصبح جانب البرنامج أكثر أهمية. يمكن للبرامج الجيدة تقليل وقت الإعداد، وتحسين إدارة البرامج، ودعم إمكانية التتبع، ومساعدة المشغلين على تشغيل الإنتاج بأخطاء أقل. ولهذا السبب ينبغي فهم آلة الالتقاط والوضع على أنها نظام ميكانيكي ونظام تحكم رقمي.

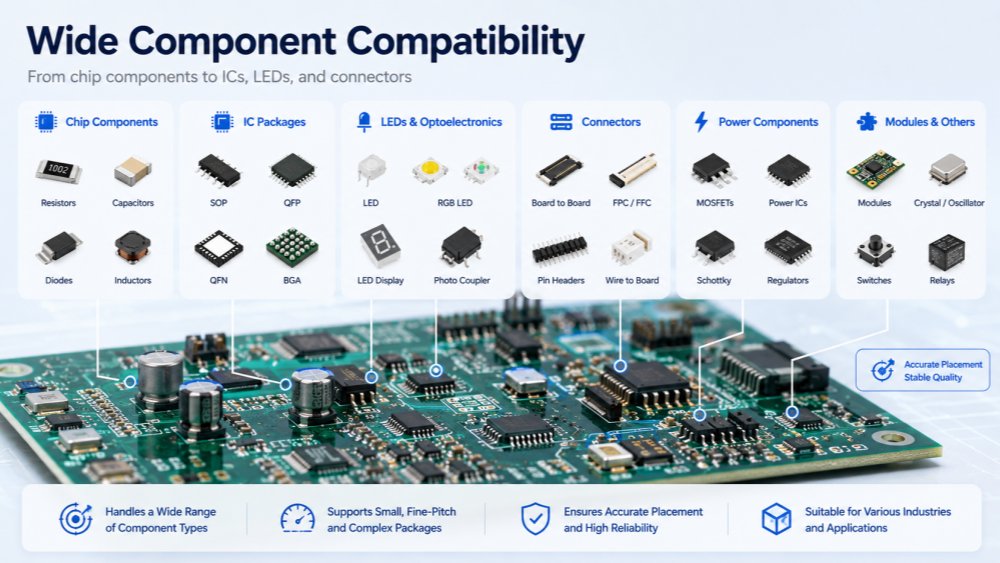

تم تصميم آلة الالتقاط والوضع SMT للتعامل مع مجموعة واسعة من مكونات التركيب السطحي المستخدمة في تجميع ثنائي الفينيل متعدد الكلور. قد تكون هذه المكونات صغيرة جدًا، مثل مقاومات الرقاقة والمكثفات، أو أكثر تعقيدًا، مثل الدوائر المتكاملة، ومصابيح LED، والموصلات، والوحدات النمطية.
ومع ذلك، لا تستطيع كل آلة وضع كل مكون بشكل متساوٍ. يعتمد نطاق المكونات الفعلي على رأس وضع الماكينة، ونظام الفوهة، وخيارات وحدة التغذية، وإمكانية الرؤية، والتحكم في البرنامج. ولهذا السبب فإن فهم أنواع المكونات أمر مهم قبل التخطيط لعملية إنتاج SMT.
يمكن لمعظم آلات الالتقاط والوضع SMT التعامل مع مكونات SMD الشائعة مثل المقاومات والمكثفات والثنائيات والترانزستورات والمحاثات وحزم IC الصغيرة. عادةً ما يتم توفير هذه الأجزاء في بكرات شريطية ويتم تحميلها في وحدات تغذية الأشرطة.
بالنسبة لتجميع ثنائي الفينيل متعدد الكلور القياسي، غالبًا ما تشكل هذه المكونات النسبة المئوية الأكبر من قائمة مكونات الصنف (BOM). يعد نظام التغذية المستقر والالتقاط الدقيق للفوهة أمرًا مهمًا لأن الماكينة قد تحتاج إلى وضع الآلاف من هذه الأجزاء أثناء عملية إنتاج واحدة.
على الرغم من أن هذه المكونات تبدو بسيطة، إلا أن اتساق الموضع لا يزال مهمًا. يمكن أن تؤثر التحولات الصغيرة أو الاتجاه الخاطئ أو الالتقاط غير المستقر على جودة اللحام بعد إعادة التدفق.
بالإضافة إلى مكونات الرقاقة القياسية، يمكن للعديد من آلات الالتقاط والوضع أيضًا وضع حزم IC مثل SOP، وQFP، وQFN، وBGA، وCSP. تتطلب هذه المكونات عادةً محاذاة رؤية أفضل لأن درجة الدبوس أو منطقة اللحام أكثر حساسية.
يتم أيضًا وضع مكونات LED على نطاق واسع بواسطة آلات SMT، خاصة في إضاءة LED ووحدات العرض ومنتجات إضاءة السيارات. بالنسبة لإنتاج LED، يعد اتجاه الموضع وتناسق الموضع ودعم اللوحة أمرًا مهمًا بشكل خاص.
يمكن لبعض الآلات أيضًا التعامل مع الموصلات والدروع والوحدات الصغيرة والمكونات الأخرى ذات الشكل الخاص. قد تتطلب هذه الأجزاء فوهات خاصة، أو مغذيات صينية، أو إعدادات وضع أكثر دقة.
يؤثر نطاق المكونات بشكل مباشر على نوع المنتجات التي يمكن للمصنع إنتاجها. تختلف لوحة PCB البسيطة التي تحتوي في الغالب على مقاومات ومكثفات تمامًا عن اللوحة المعقدة التي تحتوي على BGAs والموصلات والمكثفات الكبيرة والدوائر المتكاملة ذات الطبقة الدقيقة.
إذا لم يتمكن الجهاز من التعامل مع مكونات معينة بسلاسة، فقد يحتاج المصنع إلى وضع يدوي أو خطوات عملية إضافية أو تكوين مختلف للجهاز. وهذا يمكن أن يقلل من الكفاءة ويزيد من مخاطر الجودة.
لهذا السبب، لا ينبغي أبدًا التعامل مع نطاق المكونات باعتباره تفصيلًا صغيرًا. إنه أحد العوامل الأساسية التي تحدد ما إذا كانت آلة الالتقاط والوضع SMT يمكنها دعم احتياجات الإنتاج الحقيقية.

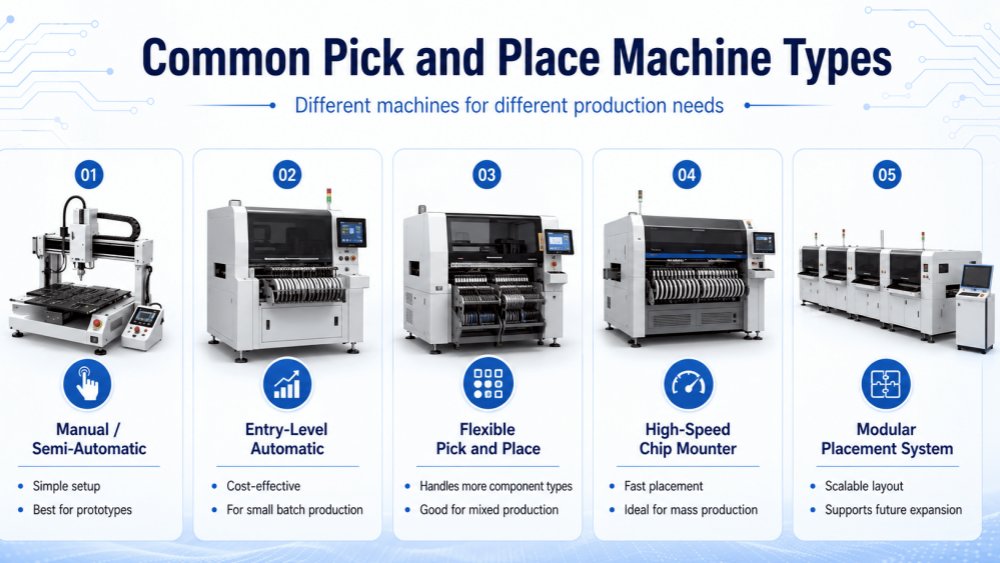

تأتي آلات الالتقاط والوضع SMT في أنواع مختلفة لأن الشركات المصنعة لثنائي الفينيل متعدد الكلور لها أهداف إنتاجية مختلفة. تحتاج بعض المصانع إلى حل منخفض التكلفة للنماذج الأولية. يحتاج البعض إلى آلات مرنة لإنتاج المزيج العالي. يحتاج البعض الآخر إلى وضع عالي السرعة للإنتاج الضخم.
لا يوجد نوع واحد من الآلات يناسب كل مصنع. يعتمد النوع الصحيح على مدى تعقيد المنتج وحجم الإنتاج ومزيج المكونات وتخطيط المصنع وخطط التوسع المستقبلية.
غالبًا ما تُستخدم آلات الالتقاط والوضع اليدوية أو شبه الأوتوماتيكية للنماذج الأولية، أو أعمال الإصلاح، أو المشاريع المعملية، أو إنتاج كميات صغيرة جدًا. إنها تساعد على تحسين التنسيب مقارنةً بالعمل اليدوي الكامل، لكنها لا تزال تعتمد بشكل كبير على مهارة المشغل.
تعد الآلات الأوتوماتيكية للمبتدئين خطوة أعلى من الأنظمة اليدوية. يمكنهم وضع المكونات تلقائيًا وفقًا لبرنامج ما، وهي مناسبة للمصانع الصغيرة أو خطوط الإنتاج الناشئة. بالنسبة للوحات البسيطة والإنتاجية المعتدلة، يمكن أن تكون نقطة بداية عملية.
ومع ذلك، عادةً ما يكون لهذه الأجهزة حدود في السرعة، وسعة وحدة التغذية، ونطاق المكونات، وقابلية التوسع على المدى الطويل. وهي مفيدة للإنتاج الأساسي، ولكنها قد لا تكون كافية عندما يزداد حجم المنتج أو تعقيده.
تم تصميم آلات الالتقاط والوضع المرنة للمصانع التي تنتج أنواعًا مختلفة من مركبات ثنائي الفينيل متعدد الكلور. يمكنهم عادةً التعامل مع نطاق أوسع من المكونات، بما في ذلك مكونات الرقائق والدوائر المتكاملة ومصابيح LED والموصلات وبعض الحزم الخاصة.
غالبًا ما يستخدم هذا النوع من الآلات في إنتاج EMS ولوحات التحكم الصناعية وإلكترونيات السيارات والتصنيع متوسط الحجم. بالنسبة لهؤلاء العملاء، يمكن أن تكون المرونة أكثر قيمة من مجرد السعي للحصول على أعلى سرعة للموضع.
تساعد الآلة المرنة على تقليل الضغط الناتج عن التغييرات المتكررة للمنتج. إنه يمنح المصنع مساحة أكبر للتعامل مع BOMs المختلفة، وأحجام PCB المختلفة، ودفعات الإنتاج المختلفة.
تم تصميم يتم استخدامها بشكل شائع للمنتجات التي تحتوي على العديد من المكونات الصغيرة، مثل لوحات LED والإلكترونيات الاستهلاكية ولوحات الطاقة والتطبيقات الأخرى ذات الحجم الكبير. أدوات تركيب الرقائق عالية السرعة من أجل السرعة.
تم تصميم أنظمة التنسيب المعيارية للمصانع التي تحتاج إلى السعة وقابلية التوسع. يمكن تكوين الخط بجهاز واحد أولاً، ثم توسيعه بمزيد من وحدات التنسيب مع نمو الإنتاج.
بالنسبة لمصانع SMT الأكبر حجمًا، قد يجمع الإعداد المشترك بين التنسيب عالي السرعة والتنسيب المرن. يتيح ذلك للخط وضع مكونات الرقائق الصغيرة بسرعة مع الاستمرار في التعامل مع الدوائر المتكاملة والموصلات والأجزاء الأكثر تعقيدًا بمرونة أفضل.
يستخدم الكثير من الأشخاص المصطلحين 'آلة الالتقاط والوضع' و'أداة تركيب الرقائق' بنفس الطريقة. في محادثات SMT اليومية، يكون هذا مقبولًا عادةً. يشير كلا المصطلحين إلى المعدات المستخدمة لوضع مكونات التركيب السطحي على مركبات ثنائي الفينيل متعدد الكلور.
ولكن من وجهة نظر الإنتاج الأكثر عملية، يمكن أن يكون هناك اختلاف طفيف في المعنى. يساعد فهم هذا الاختلاف العملاء على قراءة مواصفات الماكينة بشكل أكثر وضوحًا وتجنب الارتباك عند مقارنة المعدات.
'آلة الالتقاط والوضع' مصطلح أوسع. فهو يصف الوظيفة الأساسية للجهاز: اختيار المكونات من نظام الإمداد ووضعها على PCB.
يمكن استخدام هذا المصطلح لأنواع عديدة من معدات وضع SMT، بما في ذلك آلات المستوى المبتدئ، وآلات التنسيب المرنة، والآلات عالية السرعة، وأنظمة التنسيب المعيارية.
ولهذا السبب، غالبًا ما يكون 'آلة الالتقاط والوضع SMT' هو المصطلح العام الأفضل عند الحديث عن وضع المكونات تلقائيًا في تجميع PCB.
غالبًا ما يُستخدم 'أداة تركيب الرقائق' لوصف الأجهزة التي تركز على وضع مكونات الشريحة بسرعة عالية. قد تتضمن هذه المكونات مقاومات ومكثفات وثنائيات صغيرة ومصابيح LED صغيرة وأجزاء SMD قياسية أخرى.
في العديد من خطوط SMT، يتم استخدام أداة تركيب الشريحة لوضع سريع للمكونات الأصغر، في حين أن أداة تركيب مرنة أخرى قد تتعامل مع الدوائر المتكاملة أو الموصلات أو المكونات الأكثر تعقيدًا.
وهذا أمر شائع بشكل خاص في الإنتاج بكميات كبيرة، حيث يتم ترتيب الخط لتحقيق التوازن بين السرعة والقدرة على التعامل مع المكونات.
الفرق بين هذه المصطلحات مهم لأن العميل قد يعتقد أن جهازًا واحدًا يمكنه التعامل مع كل مهمة تحديد المستوى بشكل مثالي. في الواقع، يتم تحسين الآلات المختلفة لوظائف مختلفة.
قد تكون أداة تركيب الرقائق عالية السرعة ممتازة لوضع آلاف المكونات الصغيرة، ولكنها قد لا تكون الخيار الأفضل للدوائر المرحلية المعقدة، أو الموصلات الطويلة، أو المكونات ذات الشكل الخاص. قد لا تكون آلة الالتقاط والوضع المرنة هي الأسرع، ولكنها يمكن أن تدعم نطاقًا أوسع من احتياجات الإنتاج.
لذلك، عند مقارنة الآلات، فمن الأفضل أن ننظر إلى ما هو أبعد من الاسم. السؤال الحقيقي هو ما إذا كان الجهاز يمكنه التعامل مع حجم ثنائي الفينيل متعدد الكلور وهيكل قائمة مكونات الصنف (BOM) ونطاق المكونات وهدف الإنتاج.
تعد آلة الالتقاط والوضع SMT مهمة لأنها تتحكم في واحدة من أكثر الخطوات حساسية في تجميع PCB: وضع كل مكون مثبت على السطح في الموضع الصحيح قبل اللحام. إذا كانت هذه الخطوة غير مستقرة، فلن تتمكن عملية إعادة التدفق التالية من 'إصلاح' المشكلة بشكل كامل.
بالنسبة للعديد من المصانع، تعد آلة الالتقاط والوضع أيضًا هي النقطة التي يبدأ فيها الإنتاج ليصبح آليًا حقًا. فهو يقلل من المعالجة اليدوية، ويحسن التكرار، ويساعد الشركات المصنعة على إنتاج PCBAs أكثر اتساقًا وبسرعة أعلى.
قد يعمل الوضع اليدوي مع النماذج الأولية أو الدفعات الصغيرة جدًا، ولكنه يصبح صعبًا عندما يحتوي PCB على مئات المكونات أو عندما يزيد حجم الطلب. يمكن لآلة الالتقاط والوضع وضع المكونات بشكل أسرع وأكثر اتساقًا من العمل اليدوي.
هذا لا يؤدي فقط إلى تحسين سرعة التنسيب. كما أنه يساعد على تشغيل خط SMT بالكامل بسلاسة أكبر. عندما تكون عملية التنسيب مستقرة، يمكن أن تتحرك اللوحات بشكل مستمر من الطباعة إلى التنسيب، ثم إعادة التدفق والفحص.
بالنسبة للمصنعين الذين يتعاملون مع طلبات الإنتاج المنتظمة، يعد هذا التدفق المستقر مهمًا للغاية. فهو يساعد على تقليل وقت الانتظار، والتصحيح اليدوي، وانقطاعات العملية غير الضرورية.
في تجميع ثنائي الفينيل متعدد الكلور، يكون الاتساق مهمًا بقدر أهمية السرعة. يمكن للآلة تكرار نفس برنامج التنسيب مرارًا وتكرارًا، مما يحافظ على استقرار مواضع المكونات عبر اللوحات المختلفة ودفعات الإنتاج.
وهذا مفيد بشكل خاص لتخطيطات ثنائي الفينيل متعدد الكلور الكثيفة، والدوائر المرحلية الدقيقة، ومصابيح LED، والمنتجات ذات متطلبات الجودة الصارمة. عندما يتم وضع كل مكون بدقة، فإن عملية إعادة التدفق لها أساس أفضل لتشكيل وصلات لحام موثوقة.
يمكن أن تساعد عملية الانتقاء والمكان المستقرة في تقليل المشكلات الشائعة المتعلقة بالموضع، مثل إزاحة المكونات أو الأجزاء المفقودة أو الاتجاه الخاطئ أو الموضع غير المتسق.
يعتمد التجميع اليدوي بشكل كبير على خبرة المشغلين وتركيزهم. حتى العمال المهرة قد يواجهون تحديات عندما تكون المكونات صغيرة جدًا، أو تكون الألواح كثيفة، أو عندما يحتاج الإنتاج إلى الاستمرار لساعات طويلة.
تستخدم آلة الالتقاط والمكان SMT الإحداثيات المبرمجة ومحاذاة الرؤية والحركة المتحكم فيها لتقليل هذا الاعتماد. لا يزال المشغلون يلعبون دورًا مهمًا، لكن عملهم يتحول أكثر نحو الإعداد والمراقبة وإعداد المواد والتحكم في العمليات.
بالنسبة للمصانع المتنامية، فهذه خطوة كبيرة. فهو يجعل إدارة الإنتاج أسهل، وأسهل في التكرار، وأسهل في التوسع.
لا تقوم آلة الالتقاط والوضع بإنشاء وصلة اللحام بنفسها، ولكن جودة وضعها لها تأثير مباشر على نتيجة اللحام النهائية. إذا لم يتم وضع أحد المكونات بشكل صحيح قبل إعادة التدفق، فقد يصبح العيب مرئيًا فقط بعد اللحام.
ولهذا السبب لا ينبغي التعامل مع التنسيب كخطوة ميكانيكية بسيطة. إنها عملية تربط تغذية المواد، ومحاذاة ثنائي الفينيل متعدد الكلور، والتعرف على المكونات، وحالة الفوهة، وبرمجة البرامج، وجودة اللحام النهائية.

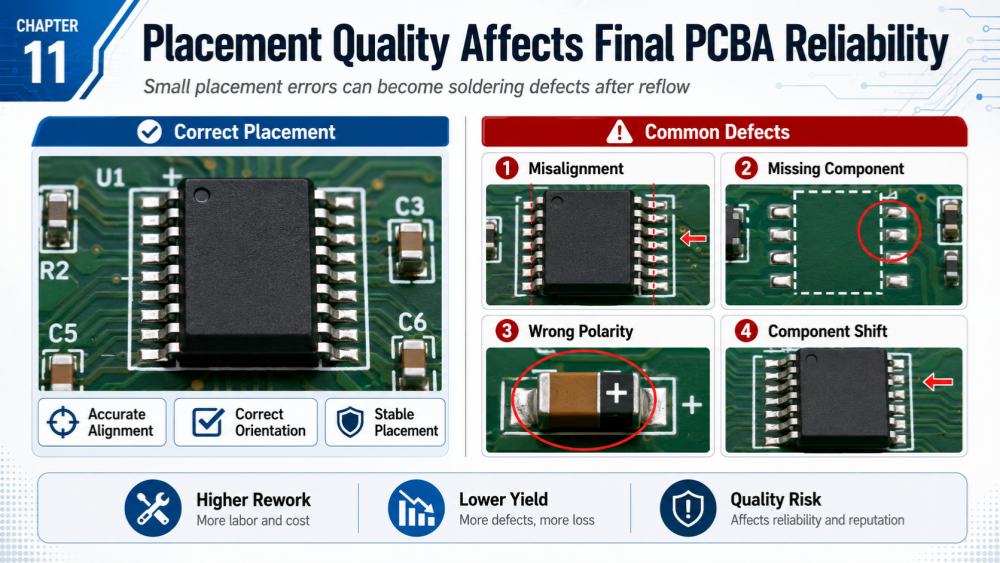

يمكن أن تكون العديد من عيوب PCBA مرتبطة بعملية الانتقاء والمكان. قد تشمل هذه المشاكل اختلال محاذاة المكونات، والمكونات المفقودة، والمكونات الخاطئة، والقطبية المعكوسة، وتبديل المكونات، وسوء الاتصال بمعجون اللحام.
بالنسبة للدوائر المرحلية ذات الطبقة الدقيقة، حتى إزاحة الموضع الصغيرة قد تتسبب في سد اللحام أو فتح الوصلات بعد إعادة التدفق. بالنسبة لمصابيح LED، قد يؤثر الاتجاه الخاطئ أو عدم تناسق الموضع على مظهر المنتج والوظيفة الكهربائية. بالنسبة للموصلات أو المكونات الأكبر حجمًا، قد يؤدي الوضع غير المستقر إلى مشاكل لحام أو تجميع ضعيفة.
يمكن أن تؤدي هذه العيوب إلى زيادة وقت إعادة العمل، وتقليل إنتاجية التمريرة الأولى، وإنشاء مخاطر موثوقية مخفية إذا لم يتم التحكم فيها مبكرًا.
من المهم أن نفهم أنه ليس كل خلل بعد إعادة التدفق يكون سببه آلة الالتقاط والوضع. تعتمد جودة SMT على عدة عمليات متصلة.
على سبيل المثال، يمكن أن تؤدي الطباعة الرديئة لمعجون اللحام إلى عدم كفاية اللحام أو التجسير أو تبديل المكونات. يمكن أن يؤدي ملف تعريف التدفق غير المستقر أيضًا إلى عيوب اللحام. قد يؤدي التحميل غير الصحيح للمواد، أو الفوهات البالية، أو وحدات التغذية التالفة، أو إعدادات البرنامج الخاطئة إلى حدوث مشكلات حتى لو كانت الآلة نفسها قادرة على ذلك.
وهذا هو السبب في أن المصانع الجيدة لا تتساءل فقط 'هل آلة التنسيب دقيقة؟' بل إنها تتحقق أيضًا من العملية الكاملة قبل التنسيب وبعده.
تساعد عملية الانتقاء والمكان المستقرة على تقليل العديد من العيوب التي يمكن تجنبها. إن المحاذاة الدقيقة لثنائي الفينيل متعدد الكلور، والفوهات النظيفة، وتشغيل وحدة التغذية بسلاسة، ومكتبات المكونات الصحيحة، وفحص الرؤية الموثوق به، كلها تدعم جودة وضع أفضل.
عندما يتم التحكم في هذه العوامل، يدخل PCB إلى فرن إعادة التدفق مع وضع المكونات بشكل صحيح ومتسق. وهذا يمنح عملية اللحام أساسًا أقوى ويساعد على تحسين الاستقرار العام لتجميع ثنائي الفينيل متعدد الكلور.
بعبارات بسيطة، لا يضمن الموضع الجيد اللحام المثالي في حد ذاته، ولكن الموضع السيئ دائمًا ما يخلق خطرًا على العملية التالية.
تعتبر آلة الالتقاط والوضع SMT جزءًا واحدًا فقط من خط SMT الكامل. إنه يعمل بشكل أفضل عندما تكون المعدات المحيطة مستقرة أيضًا ومتطابقة بشكل صحيح. في الإنتاج الحقيقي، ترتبط الطباعة والتنسيب واللحام والفحص كسلسلة واحدة.
إذا كانت إحدى الخطوات غير مستقرة، فقد تتأثر الخطوة التالية. ولهذا السبب يجب على الشركات المصنعة أن تفهم ليس فقط آلة الالتقاط والوضع نفسها، ولكن أيضًا كيفية عملها مع طابعة معجون اللحام، وSPI، وفرن إعادة التدفق، وAOI، ومعدات المناولة.
قبل الوضع، تقوم طابعة لصق اللحام بتطبيق معجون اللحام على منصات ثنائي الفينيل متعدد الكلور. هذا هو الأساس لوضع المكونات وتشكيل وصلة اللحام. إذا تمت طباعة المعجون أكثر من اللازم، أو أقل من اللازم، أو في الموضع الخاطئ، فقد تتأثر جودة اللحام والوضع.
يقوم SPI، أو فحص معجون اللحام، بفحص معجون اللحام المطبوع قبل وضع المكونات. يمكنه اكتشاف مشكلات مثل عدم كفاية اللصق، أو اللصق الزائد، أو إزاحة اللصق، أو شكل اللصق السيئ.
تعتبر هذه الخطوة ذات قيمة لأنها تكتشف عيوب الطباعة مبكرًا. بمجرد وضع المكونات ولحامها، تصبح تكلفة العثور على المشكلات وإصلاحها أعلى بكثير.
بعد التنسيب، ينتقل PCB إلى فرن إعادة التدفق. يقوم الفرن بتسخين اللوحة من خلال درجة حرارة يتم التحكم فيها، مما يسمح لمعجون اللحام بالذوبان وتشكيل وصلات لحام بين المكونات ووسادات ثنائي الفينيل متعدد الكلور.
يجب أن تضع آلة الالتقاط والوضع كل مكون بدقة قبل حدوث ذلك. إذا تم نقل أحد المكونات أو إمالته أو عكسه أو وضعه بشكل سيء، فقد تؤدي عملية إعادة التدفق إلى كشف المشكلة كعيب واضح.
ولهذا السبب يجب النظر إلى الموضع وإعادة التدفق معًا. يوفر الموضع الجيد لإعادة التدفق نقطة بداية أفضل، بينما يساعد فرن إعادة التدفق المستقر على إكمال عملية اللحام بشكل صحيح.
بعد إعادة التدفق، تقوم AOI بفحص PCB النهائي بحثًا عن العيوب المرئية. يمكنه فحص المكونات المفقودة، والأجزاء الخاطئة، ومشكلات القطبية، وإزاحة المكونات، وجسر اللحام، واللحام غير الكافي، وغيرها من المشكلات الشائعة.
كما تدعم معدات المناولة مثل محمل ثنائي الفينيل متعدد الكلور والناقلات والمخازن المؤقتة وأجهزة التفريغ تشغيل الخط المستقر. يقلل النقل السلس لثنائي الفينيل متعدد الكلور من المعالجة اليدوية ويساعد في الحفاظ على استمرار الإنتاج.
في خط SMT المخطط جيدًا، يدعم كل جهاز الجهاز التالي. تعتبر آلة الالتقاط والوضع مركزية، لكن الإنتاج المستقر يأتي من الخط بأكمله الذي يعمل معًا.

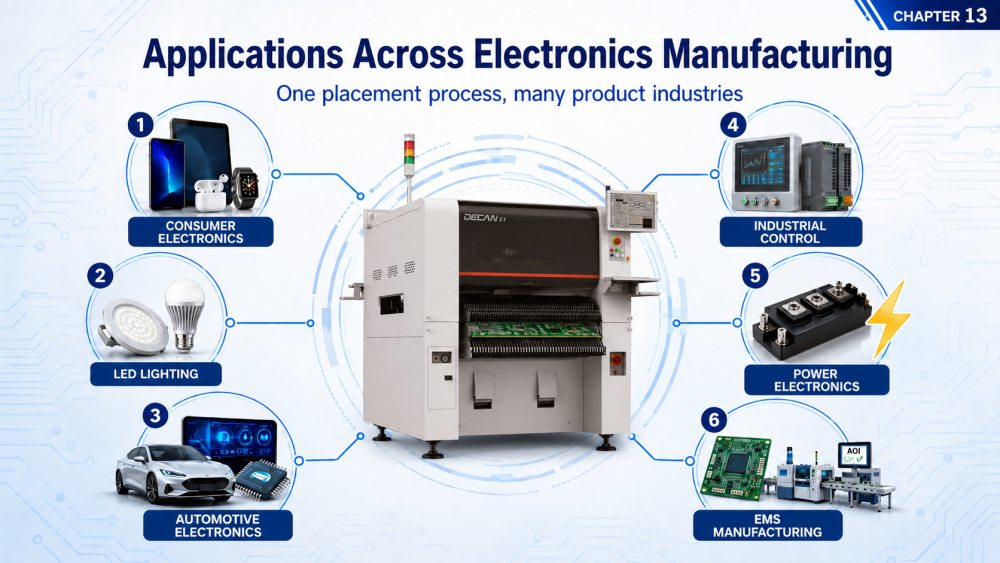

يتم استخدام آلات الالتقاط والوضع SMT في العديد من الصناعات التحويلية للإلكترونيات . قد يتطلب أي منتج يستخدم مكونات مثبتة على السطح على PCB هذا النوع من المعدات، خاصة عندما يحتاج الإنتاج إلى السرعة والاتساق والجودة القابلة للتكرار.
الصناعات المختلفة لها متطلبات مختلفة. يركز البعض على الحجم الكبير. يركز البعض على الدقة والموثوقية. ويحتاج البعض الآخر إلى المرونة لأنهم ينتجون العديد من نماذج ثنائي الفينيل متعدد الكلور بكميات صغيرة أو متوسطة.
غالبًا ما تستخدم الأجهزة الإلكترونية الاستهلاكية تصميمات PCB مدمجة تحتوي على العديد من المكونات الصغيرة. تحتاج المنتجات مثل الأجهزة الذكية ووحدات التحكم وأجهزة الشحن واللوحات الإلكترونية الصغيرة إلى وضع سريع ودقيق لدعم الإنتاج المستقر.
إضاءة LED هي تطبيق شائع آخر. غالبًا ما تتطلب مصابيح LED وأنابيب LED وألواح LED وشرائط LED ولوحات إضاءة السيارات العديد من المكونات المتكررة. بالنسبة لهذه المنتجات، يمكن أن يؤثر اتساق الموضع على كل من الأداء الكهربائي والمظهر البصري.
في كلا الصناعتين، تساعد آلة الالتقاط والوضع الشركات المصنعة على زيادة الإنتاج مع الحفاظ على استقرار وضع المكونات عبر دفعات الإنتاج الكبيرة.
تتطلب قد تشتمل اللوحات المستخدمة في أنظمة الإضاءة وأجهزة التحكم وأجهزة الاستشعار ووحدات الطاقة على دوائر متكاملة وموصلات ومكثفات ومكونات أخرى يجب وضعها بدقة. إلكترونيات السيارات عادةً موثوقية أعلى.
غالبًا ما تحتوي لوحات التحكم الصناعية على مزيج أوسع من المكونات. قد لا تتطلب دائمًا أعلى سرعة، ولكنها تحتاج إلى موضع ثابت لأنواع المكونات المختلفة وأحجام اللوحة.
يمكن أن تشتمل إلكترونيات الطاقة على مكونات أكبر وألواح أكثر سمكًا وأجزاء أثقل. بالنسبة لهذه المنتجات، يجب أن تدعم عملية التنسيب كلاً من الدقة والتعامل المستقر مع المكونات.
غالبًا ما يتعامل مصنعو EMS مع العديد من مشاريع العملاء المختلفة. في يوم من الأيام قد ينتجون لوحات تحكم صناعية، وفي اليوم التالي قد ينتجون وحدات اتصالات، أو لوحات LED، أو إلكترونيات استهلاكية.
بالنسبة لهذا النوع من الإنتاج، تعتبر المرونة مهمة جدًا. يجب أن يدعم الجهاز أحجام مختلفة من ثنائي الفينيل متعدد الكلور، وهياكل قائمة مكونات الصنف، وحزم المكونات، ودفعات الإنتاج.
هذا هو السبب في أن آلات الالتقاط والوضع SMT لا تستخدم فقط في الإنتاج الضخم. كما أنها تستخدم على نطاق واسع في تجميع ثنائي الفينيل متعدد الكلور عالي المزيج، حيث يعد التغيير المستقر والتحكم الموثوق في البرنامج والتوافق الواسع للمكونات أمرًا أساسيًا للإنتاج اليومي.
تحتاج آلة الالتقاط والوضع إلى صيانة منتظمة للحفاظ على ثبات الوضع مع مرور الوقت. حتى الآلة عالية الجودة يمكن أن تفقد الدقة أو الكفاءة إذا لم يتم فحص الفوهات أو المغذيات أو الكاميرات أو الناقلات أو أنظمة التفريغ بشكل صحيح.
لا تتعلق الصيانة الأساسية فقط بمنع الأعطال. كما أنه يساعد على تقليل أخطاء الموضع، والالتقاط غير المستقر، وتوقف الماكينة غير المتوقع، ومشكلات الجودة أثناء الإنتاج. بالنسبة لأي مصنع يستخدم تجميع SMT، يجب أن تكون الصيانة جزءًا من روتين الإنتاج اليومي، وليس شيئًا يتم إجراؤه فقط بعد ظهور المشكلة.
تتصل الفوهات مباشرة بعملية التقاط المكونات. إذا كانت الفوهة مسدودة أو متآكلة أو متسخة، فقد يفشل الجهاز في التقاط المكونات بشكل صحيح، أو قد يتحرك المكون أثناء الحركة. يمكن أن يساعد التنظيف والفحص المنتظم للفوهة في منع فقدان الأجزاء ووضعها غير المستقر.
تحتاج المغذيات أيضًا إلى الاهتمام. يمكن أن تتسبب وحدة التغذية التي لا تقدم المكونات بسلاسة في حدوث أخطاء في الالتقاط، أو تأخيرات، أو إنذارات متكررة للماكينة. يجب على المشغلين التحقق من حالة وحدة التغذية، وحركة الشريط، وشد شريط التغطية، وإمدادات المكونات قبل بدء الإنتاج.
وينبغي أيضًا الحفاظ على نظام الرؤية نظيفًا. قد يؤثر الغبار أو بقايا التدفق أو ظروف الإضاءة السيئة على التعرف على الكاميرا. تساعد الكاميرات النظيفة الماكينة على قراءة العلامات الائتمانية ومواضع المكونات بشكل أكثر دقة.
يعد الشفط الفراغي أمرًا بالغ الأهمية لالتقاط المكونات بشكل مستقر. إذا كان مستوى الفراغ غير مستقر، فقد لا تتمكن الفوهة من تثبيت المكون بشكل آمن. يمكن أن يؤدي ذلك إلى سقوط الأجزاء أو تدوير المكونات أو فشل وضعها.
يجب فحص ضغط الهواء بانتظام وفقًا لمتطلبات الماكينة. قد تؤدي مشكلة صغيرة في إمداد الهواء إلى حدوث مشكلات إنتاج متكررة يصعب العثور عليها للوهلة الأولى.
يحتاج نظام النقل أيضًا إلى حركة سلسة. إذا لم يتم نقل PCB أو وضعه بشكل صحيح، فقد تتأثر دقة الموضع. يساعد التحقق من عرض السكة ودعم اللوحة وأجهزة الاستشعار وأحزمة النقل في الحفاظ على استقرار العملية بأكملها.
لا تحتاج الصيانة الجيدة دائمًا إلى أن تكون معقدة. يمكن أن يشمل الروتين العملي التنظيف اليومي والفحص الأسبوعي والمعايرة المنتظمة والنسخ الاحتياطي للبرنامج واستبدال الأجزاء البالية.
يجب على المشغلين أيضًا تسجيل الإنذارات المتكررة أو مشكلات تحديد الموقع. إذا ظهرت نفس المشكلة مرارًا وتكرارًا، فقد يشير ذلك إلى مشكلة في وحدة التغذية، أو تآكل الفوهة، أو سوء تعبئة المكونات، أو إعداد برنامج غير صحيح.
يمكن لآلة الالتقاط والوضع التي يتم صيانتها جيدًا أن تعمل بسلاسة أكبر، وتقلل من وقت التوقف عن العمل، وتدعم جودة تجميع PCB الأكثر اتساقًا.
يقوم العديد من العملاء أولاً بمقارنة آلات الانتقاء والوضع حسب السرعة أو العلامة التجارية أو السعر. هذه العوامل مهمة، لكنها لا تحكي القصة كاملة. في إنتاج SMT الحقيقي، يعتمد أداء الماكينة على المنتج ومزيج المكونات وطريقة الإعداد ومهارة المشغل والتحكم الكامل في العملية.
يمكن أن يساعد فهم حالات سوء الفهم الشائعة المصانع على تجنب التوقعات الخاطئة واتخاذ قرارات أفضل عند التخطيط لإنتاج SMT.
السرعة مهمة، لكن الماكينة الأسرع ليست دائمًا الخيار الأفضل لكل مصنع. قد تؤدي الآلة ذات السرعة المقدرة العالية أداءً جيدًا للغاية على اللوحات البسيطة التي تحتوي على العديد من مكونات الشريحة المتكررة. ولكن إذا كان المنتج يحتوي على العديد من الدوائر المتكاملة أو الموصلات أو مكونات الدرج أو تغييرات متكررة في النموذج، فقد يكون ناتج الإنتاج الفعلي مختلفًا تمامًا عن الرقم المقدر.
بالنسبة لإنتاج المزيج العالي، قد يكون الاستقرار وإعداد وحدة التغذية ونطاق المكونات وكفاءة التغيير أكثر قيمة من السرعة القصوى وحدها.
ولهذا السبب لا ينبغي للمصانع أن تحكم على آلة الالتقاط والوضع إلا من خلال CPH. السؤال الأفضل هو ما إذا كان الجهاز يمكنه مطابقة تصميم PCB الحقيقي وهيكل BOM وجدول الإنتاج.
يتوقع بعض العملاء أن تقوم آلة واحدة بالتعامل مع جميع المنتجات بشكل مثالي. في الواقع، تتطلب مجموعات ثنائي الفينيل متعدد الكلور المختلفة قدرات وضع مختلفة.
قد تحتاج لوحة LED البسيطة، ولوحة التحكم في السيارات، ولوحة PCB لإلكترونيات الطاقة، ولوحة الاتصالات عالية الكثافة إلى أولويات وضع مختلفة. بعض المنتجات تحتاج إلى السرعة. البعض يحتاج إلى دقة أعلى. يحتاج البعض إلى المزيد من مواقف التغذية. يحتاج البعض إلى دعم أفضل للمكونات الأكبر أو ذات الشكل الخاص.
يمكن أن تكون آلة الالتقاط والوضع مرنة جدًا، لكن لا يزال لها حدود. يجب أن يعتمد الحل الصحيح على احتياجات الإنتاج الفعلية، وليس فقط على وصف عام واحد للآلة.
تعتبر آلة الالتقاط والوضع أمرًا بالغ الأهمية، ولكنها لا تتحكم في جودة SMT بنفسها. تعتمد جودة PCBA النهائية أيضًا على طباعة معجون اللحام، وفحص SPI، وملف تعريف درجة حرارة إعادة التدفق، وفحص AOI، ومعالجة المواد، وإعداد المشغل.
على سبيل المثال، إذا كانت طباعة معجون اللحام سيئة، فقد يؤدي الموضع الدقيق إلى عيوب اللحام. إذا كان ملف تعريف إعادة التدفق غير مستقر، فقد لا يزال المكون الموجود في مكان جيد يحتوي على وصلات لحام ضعيفة.
ولهذا السبب ينبغي النظر إلى إنتاج SMT الموثوق به على أنه عملية كاملة. تعتبر آلة الالتقاط والوضع واحدة من أهم الأجزاء، ولكن يجب أن تعمل مع خط SMT الكامل.
لا يبدأ كل مصنع بخط SMT أوتوماتيكي كامل. يبدأ البعض بالوضع اليدوي أو الأدوات البسيطة أو الإنتاج بكميات صغيرة. ولكن مع زيادة الطلبات وزيادة تعقيد تصميمات ثنائي الفينيل متعدد الكلور، غالبًا ما يصبح من الصعب التحكم في الوضع اليدوي.
تصبح آلة الالتقاط والوضع SMT ضرورية عندما يحتاج المصنع إلى اتساق أفضل وإنتاج أعلى واعتمادية يدوية أقل وجودة إنتاج أكثر تكرارًا.
قد يكون الوضع اليدوي مقبولاً للنماذج الأولية البسيطة أو للكميات الصغيرة جدًا. ولكن عندما يزيد عدد المكونات، يصبح العمل اليدوي سريعًا بمثابة عنق الزجاجة.
يحتاج المشغلون إلى مزيد من الوقت لوضع كل مكون والتحقق من الاتجاه وتجنب الأخطاء والحفاظ على اتساق العملية. ومع نمو حجم الإنتاج، يصبح من الصعب إدارة ذلك.
تساعد آلة الالتقاط والوضع على حل هذه المشكلة عن طريق وضع المكونات تلقائيًا وفقًا لبرنامج ما. إنه يسمح للمصنع بالانتقال من التجميع اليدوي البطيء إلى تدفق إنتاج أكثر استقرارًا.
عندما تصبح تخطيطات ثنائي الفينيل متعدد الكلور أكثر كثافة، تصبح دقة الموضع أكثر أهمية. تتطلب المكونات الصغيرة، والدوائر المرحلية الدقيقة، ومصابيح LED، والموصلات جميعها وضعًا ثابتًا قبل اللحام بإعادة التدفق.
يمكن أن يختلف الوضع اليدوي من مشغل لآخر. حتى نفس المشغل قد يكون له نتائج مختلفة بعد ساعات العمل الطويلة. يمكن أن تؤدي هذه الاختلافات الصغيرة إلى إعادة العمل، وضغط الفحص، وعدم استقرار إنتاجية التمريرة الأولى.
تعمل آلة الالتقاط والمكان الأوتوماتيكية على تحسين إمكانية التكرار باستخدام الإحداثيات المبرمجة وتصحيح الرؤية وحركة الموضع المتحكم فيها. وهذا يساعد المصانع في الحفاظ على جودة أكثر اتساقًا عبر دفعات مختلفة.
قد يحتاج المصنع إلى آلة اختيار ووضع عندما يستعد لقبول طلبات أكبر، أو تقليل وقت التسليم، أو بناء خط إنتاج SMT أكثر اكتمالاً.
غالبًا ما تكون هذه هي النقطة التي يصبح فيها تخطيط الإنتاج أكثر جدية. يحتاج المصنع إلى التفكير في حجم ثنائي الفينيل متعدد الكلور وأنواع المكونات والمخرجات المستهدفة وطباعة عجينة اللحام واللحام بإعادة التدفق والفحص والتوسع المستقبلي.
في هذه المرحلة، آلة الالتقاط والوضع ليست مجرد قطعة من المعدات. يصبح جزءًا من القدرة الإنتاجية للمصنع على المدى الطويل. يمكن أن يساعد اختيار الإعداد الصحيح في نمو المصنع مع تقليل مشكلات العملية لاحقًا.
بعد فهم ما تفعله آلة الالتقاط والوضع SMT، عادة ما يكون السؤال التالي أكثر عملية: ما نوع الماكينة أو إعداد الإنتاج المناسب لمصنع حقيقي؟
لا توجد إجابة موثوقة دون معلومات الإنتاج الأساسية. يجب التخطيط لحل الاختيار والمكان حول ثنائي الفينيل متعدد الكلور الفعلي وقائمة المكونات وحجم الإنتاج وتخطيط المصنع وأهداف الإنتاج طويلة المدى. وبدون هذه التفاصيل، يمكن بسهولة أن يصبح اختيار الماكينة تخمينًا يعتمد فقط على السرعة أو السعر.
بالنسبة للعديد من الشركات المصنعة، يعد اختيار آلة الالتقاط والوضع أيضًا بداية التخطيط لخط SMT كامل. يجب أن تعمل الآلة مع طابعة معجون اللحام، وSPI، وفرن إعادة التدفق، وAOI، ومعدات المناولة، وفي بعض الأحيان عمليات DIP أو الطلاء اللاحقة. وهذا هو سبب أهمية العرض الكامل من البداية.
المعلومات الأولى المطلوبة هي ثنائي الفينيل متعدد الكلور نفسه. طول اللوحة، عرضها، سمكها، تصميم اللوحة، وشكل اللوحة الخاص كلها تؤثر على تكوين الماكينة.
BOM لا يقل أهمية. فهو يوضح المكونات التي يجب وضعها، وعدد الأجزاء المستخدمة، وأنواع العبوات المضمنة. قد تحتوي اللوحة التي تحتوي في الغالب على مقاومات ومكثفات على متطلبات آلة مختلفة جدًا عن اللوحة التي تحتوي على BGAs أو QFNs أو الموصلات أو مصابيح LED أو الدروع أو المكونات ذات الشكل الخاص.
تساعد هذه التفاصيل المهندسين على فهم احتياجات وحدة التغذية، ومتطلبات الفوهة، ومتطلبات الرؤية، وصعوبة الموضع، وعبء العمل الفعلي للإنتاج. قد يبدو اثنان من مركبات ثنائي الفينيل متعدد الكلور متشابهين في الحجم، ولكن إذا كانت إحدى اللوحات تحتوي على مكونات أكثر أو حزم أكثر تعقيدًا، فقد يكون حل الموضع المطلوب مختلفًا تمامًا.
الحل الجيد لا ينبغي أن يلبي فقط احتياجات الإنتاج الحالية. يجب أن يتطابق أيضًا مع تدفق إنتاج SMT الكامل. تؤثر المخرجات المستهدفة ونوبات العمل ومزيج المنتجات ومتطلبات الفحص وخطط التوسع المستقبلية على التكوين النهائي للمعدات.
على سبيل المثال، قد لا تحقق آلة الالتقاط والوضع عالية السرعة قيمة إنتاجية حقيقية إذا لم تتمكن الطابعة أو فرن إعادة التدفق أو AOI أو نظام المناولة من مواكبة ذلك. وبنفس الطريقة، قد تكون آلة التنسيب المرنة أكثر ملاءمة للمصانع التي تنتج العديد من نماذج ثنائي الفينيل متعدد الكلور بكميات أصغر.
ولهذا السبب يجب أن يرتبط اختيار الماكينة بالتخطيط الكامل للخط. الهدف ليس فقط اختيار آلة واحدة، ولكن أيضًا بناء خط إنتاج يعمل بسلاسة من تحميل ثنائي الفينيل متعدد الكلور إلى اللحام والفحص والتفريغ وتوسيع العملية لاحقًا.
بالنسبة للمصانع الجديدة أو الشركات المصنعة المتوسعة، غالبًا ما يكون من الصعب الحكم على الماكينة المناسبة فقط من خلال الكتالوج. يتطلب الإنتاج الحقيقي خبرة في مختلف الصناعات وأنواع ثنائي الفينيل متعدد الكلور وحزم المكونات وتخطيطات المصنع ومتطلبات العملية.
تدعم تكنولوجيا المعلومات والاتصالات العملاء بحلول خطوط الطلاء SMT وDIP الكاملة والمتوافقة. بدلاً من النظر إلى آلة الالتقاط والوضع كقطعة واحدة من المعدات، تقوم تكنولوجيا المعلومات والاتصالات بتقييم عملية الإنتاج الكاملة، بما في ذلك طباعة معجون اللحام، ووضع المكونات، واللحام بإعادة التدفق، والفحص، والمناولة، والتجميع عبر الفتحات، ومتطلبات الطلاء عند الحاجة.
بفضل خبرة المشاريع في العديد من الصناعات وأنواع المنتجات، يمكن لتكنولوجيا المعلومات والاتصالات أن تساعد الشركات المصنعة على التخطيط لحل أكثر عملية استنادًا إلى معلومات ثنائي الفينيل متعدد الكلور وهيكل قائمة مكونات الصنف والقدرة المستهدفة والميزانية والتوسع المستقبلي. وهذا يجعل المشروع أكثر أمانًا ودقة وأسهل في التوسع لاحقًا.
تعد آلة الالتقاط والوضع SMT أكثر بكثير من مجرد آلة تنقل المكونات من وحدات التغذية إلى لوحة PCB. إنها المعدات الأساسية التي تربط طباعة معجون اللحام، ووضع المكونات، واللحام بإعادة التدفق، والفحص النهائي في عملية تجميع SMT كاملة.
من خلال فهم كيفية عمله، والأجزاء التي يتضمنها، والمكونات التي يمكن وضعها، وكيفية تعاونه مع معدات SMT الأخرى، يمكن للمصنعين اتخاذ قرارات أفضل عند التخطيط لإنتاج تجميع ثنائي الفينيل متعدد الكلور.
بالنسبة للمصانع الجديدة، يساعد فهم آلة الالتقاط والوضع في بناء صورة واضحة لإنتاج SMT. وهو ما يفسر أهمية تحديد موضع PCB، واستقرار وحدة التغذية، وحالة الفوهة، ومحاذاة الرؤية، والتحكم في البرامج في التشغيل اليومي.
بالنسبة للمصانع النامية، يساعد هذا الفهم أيضًا في تحديد مخاطر العمليات. إذا كان الموضع غير مستقر، فقد لا تأتي المشكلة من نقطة واحدة. قد يكون الأمر مرتبطًا بالمواد أو البرمجة أو وحدات التغذية أو الصيانة أو جودة الطباعة أو التحكم في إعادة التدفق أو إعداد خط SMT الكامل.
ولهذا السبب فإن المعرفة الأساسية بالآلة ليست مفيدة فقط للمبتدئين. كما أنه يساعد فرق الإنتاج على التواصل بشكل أفضل واستكشاف الأخطاء وإصلاحها بشكل أسرع والتخطيط لعمليات تجميع أكثر استقرارًا.
يمكن لآلة الالتقاط والوضع أن تعمل على تحسين السرعة والتكرار ودقة تحديد الموضع، ولكنها لا تعمل بمفردها. يعتمد تجميع ثنائي الفينيل متعدد الكلور المستقر على الخط الكامل، بما في ذلك طابعة معجون اللحام، وSPI، وفرن إعادة التدفق، وAOI، ومعدات المناولة، وإدارة الإنتاج.
في العديد من المصانع، يعد خط SMT جزءًا واحدًا فقط من عملية التصنيع الكاملة. تتطلب بعض المنتجات أيضًا إدخال DIP أو اللحام الموجي أو اللحام الانتقائي أو تنظيف PCBA أو الطلاء المطابق أو المعالجة أو الفحص النهائي. إذا لم يتم أخذ هذه العمليات في الاعتبار مبكرًا، فقد يواجه المصنع مشكلات في التخطيط أو اختناقات في العمليات أو استثمارات إضافية لاحقًا.
لهذا السبب، يجب أن ينظر أفضل تخطيط لإنتاج SMT دائمًا إلى ما هو أبعد من آلة واحدة. يجب أن يأخذ في الاعتبار تدفق الإنتاج الكامل، من أول مدخل لثنائي الفينيل متعدد الكلور إلى PCBA النهائي المجمع والمحمي.
توفر تكنولوجيا المعلومات والاتصالات أكثر من أجهزة SMT واحدة. كمزود كامل لحلول تصنيع الإلكترونيات، تدعم ICT العملاء بخطوط إنتاج SMT، وخطوط DIP، وخطوط الطلاء المتوافقة، وأنظمة معالجة PCBA، ومعدات الفحص، والتخطيط الكامل لإنتاج المصنع.
بالنسبة للعملاء الذين يختارون آلة الالتقاط والوضع، يمكن أن تساعد تكنولوجيا المعلومات والاتصالات أيضًا في تقييم التكوين الكامل لخط SMT بناءً على احتياجات الإنتاج الحقيقية. يتضمن ذلك حجم ثنائي الفينيل متعدد الكلور، وقائمة مكونات الصنف، ونطاق المكونات، وهدف الإخراج، ومتطلبات الفحص، ومساحة المصنع، والميزانية، وخطط التوسع المستقبلية.
بفضل الخبرة في العديد من الصناعات وتطبيقات المنتجات، تساعد تكنولوجيا المعلومات والاتصالات الشركات المصنعة على بناء خطوط إنتاج عملية ومستقرة وقابلة للتطوير. سواء كان المشروع يبدأ بآلة انتقاء ووضع واحدة أو حل مصنع SMT وDIP وطلاء كامل، فإن الهدف هو نفسه: مساعدة العملاء على الانتقال من اختيار المعدات إلى الإنتاج الموثوق به مع مخاطر أقل.
آلة الالتقاط والوضع SMT عبارة عن آلة آلية تضع مكونات التركيب السطحي على لوحات الدوائر المطبوعة أثناء تجميع ثنائي الفينيل متعدد الكلور. يقوم باختيار المكونات من وحدات التغذية أو الصواني أو الأنابيب، ويتحقق من موضعها باستخدام نظام الرؤية، ويضعها على منصات PCB الصحيحة. تُستخدم هذه الآلة بشكل شائع في مصانع الإلكترونيات وإنتاج EMS وخطوط الإضاءة LED وإلكترونيات السيارات وتصنيع لوحات التحكم الصناعية. من أجل إنتاج مستقر، يجب أن تعمل مع طابعة معجون اللحام، فرن إعادة التدفق، AOI، ومعدات خط SMT الأخرى.
تعمل آلة الالتقاط والوضع SMT عن طريق تحميل PCB، والتعرف على العلامات الاعتمادية، واختيار المكونات من وحدات التغذية، وتصحيح موضع المكونات من خلال محاذاة الرؤية، ووضع كل جزء على PCB. يتم التحكم في العملية بواسطة البرنامج ويتم تكرارها بشكل مستمر أثناء الإنتاج. يتيح ذلك للآلة وضع مكونات SMD صغيرة ودوائر متكاملة ومصابيح LED وحزم أخرى بسرعة واتساق أفضل من الوضع اليدوي. للحصول على أفضل النتائج، يجب على المصانع إعداد بيانات دقيقة لقائمة مكونات الصنف وملفات PCB وإعداد وحدة التغذية الصحيحة قبل الإنتاج.
يمكن لآلة الالتقاط والوضع SMT وضع العديد من المكونات المثبتة على السطح، بما في ذلك المقاومات والمكثفات والثنائيات والترانزستورات والدوائر المرحلية ومصابيح LED وQFP وQFN وBGA والموصلات والوحدات النمطية الصغيرة. يعتمد نطاق المكونات الفعلي على طراز الماكينة، ونوع وحدة التغذية، ونظام الفوهة، ونظام الرؤية، ودقة الموضع. قد تحتاج لوحة LED البسيطة فقط إلى وضع شريحة قياسية، بينما قد تتطلب لوحات التحكم الصناعية أو السيارات دعمًا للدوائر المتكاملة والموصلات الأكبر حجمًا. قبل اختيار الآلة، يجب على المصانع مراجعة قائمة مكونات الصنف (BOM) وقائمة حزم المكونات بعناية.
نعم، في العديد من مناقشات إنتاج SMT، تشير آلة الالتقاط والوضع ومركب الرقائق إلى معدات مماثلة. يتم استخدام كلاهما لوضع مكونات التثبيت السطحي على مركبات ثنائي الفينيل متعدد الكلور. الفرق هو أن 'آلة الالتقاط والوضع' هو مصطلح أوسع، في حين أن مصطلح 'تركيب الشريحة' غالبًا ما يشير إلى الأجهزة التي تركز على الوضع عالي السرعة لمكونات الشريحة الصغيرة، مثل المقاومات والمكثفات ومصابيح LED. بالنسبة للمصانع التي تنتج منتجات ثنائي الفينيل متعدد الكلور المختلطة، من الأفضل التحقق من نطاق مكونات الماكينة، وسعة التغذية، وإمكانية الرؤية بدلاً من الاعتماد على الاسم فقط.
يجب أن يستخدم المصنع آلة الالتقاط والوضع الأوتوماتيكية عندما يصبح الوضع اليدوي بطيئًا للغاية أو غير متسق أو يصعب التحكم فيه. يحدث هذا عادةً عندما يزيد حجم ثنائي الفينيل متعدد الكلور، أو يصبح حجم المكون أصغر، أو يتطلب المنتج تكرارًا مستقرًا. يُعد الوضع التلقائي مفيدًا لمصانع EMS، وإنتاج LED، والإلكترونيات الاستهلاكية، وإلكترونيات السيارات، وتجميع PCB الصناعي. فهو يساعد على تقليل الاعتماد اليدوي وتحسين تدفق الإنتاج. بالنسبة للمصانع الجديدة أو المتوسعة، يمكن أن تساعد تكنولوجيا المعلومات والاتصالات في مراجعة حجم ثنائي الفينيل متعدد الكلور وقائمة مكونات الصنف والمخرجات المستهدفة ومتطلبات خط SMT الكاملة قبل التخطيط للحل.
