تقنية التثبيت على السطح (SMT) هي طريقة بارزة تستخدم في تجميع الدوائر الإلكترونية حيث يتم تركيب المكونات مباشرة على سطح لوحات الدوائر المطبوعة (PCBs).أصبح تصنيع SMT هو المعيار الصناعي نظرًا لكفاءته وفعاليته من حيث التكلفة وقدرته على التعامل مع التطبيقات عالية الكثافة.تستكشف هذه المقالة عملية التصنيع التفصيلية لـ SMT وفوائدها وعيوبها ومصطلحاتها الأساسية.
تقنية التركيب السطحي (SMT) هي طريقة تستخدم لإنتاج دوائر إلكترونية حيث يتم تركيب المكونات أو وضعها مباشرة على سطح مركبات ثنائي الفينيل متعدد الكلور.يُشار إلى الجهاز الإلكتروني الذي تم إنشاؤه باستخدام SMT باسم أ جهاز التثبيت على السطح (SMD). يسمح SMT بأتمتة وضع المكونات واللحام، مما يؤدي إلى عمليات إنتاج عالية الكفاءة وقابلة للتطوير.على عكس تقنية الفتحة التي تتطلب حفر ثقوب في PCB، يتم لحام مكونات SMT على السطح، مما يجعل العملية أسرع وأكثر ملاءمة للتصغير.
زيادة الكثافة: يتيح SMT كثافة أعلى للمكونات، وهو أمر ضروري لإنشاء أجهزة إلكترونية أكثر إحكاما وتعقيدا.
تحسين الأداء: تتمتع مكونات SMT عادةً بمقاومة وتحريض أقل عند الاتصال، مما يؤدي إلى أداء كهربائي أفضل.
أتمتة: يمكن أن تكون خطوط إنتاج SMT مؤتمتة بدرجة عالية، مما يقلل من تكاليف العمالة ويزيد من سرعات الإنتاج.
فعاله من حيث التكلفه: نظرًا للأتمتة والاستخدام الأقل للمواد (على سبيل المثال، عدد أقل من الثقوب المحفورة)، فإن SMT بشكل عام أكثر فعالية من حيث التكلفة من الطرق التقليدية.
مصداقية: مكونات SMT أقل عرضة للضغط الميكانيكي نظرًا لأنها ملحومة مباشرة على سطح ثنائي الفينيل متعدد الكلور.
التعقيد في الإصلاح: نظرًا لصغر حجم مكونات SMT، قد يكون إصلاحها أو إعادة صياغتها أكثر صعوبة مقارنة بالمكونات التي يتم ثقبها.
تكاليف الإعداد الأولية: قد يكون إنشاء خطوط إنتاج SMT مكلفًا بسبب الحاجة إلى المعدات والآلات المتخصصة.
الإدارة الحرارية: يمكن أن يشكل SMT تحديات في الإدارة الحرارية حيث يتم وضع المكونات بشكل وثيق معًا، مما يجعل تبديد الحرارة أكثر صعوبة.
ال عملية التصنيع SMT يتضمن عدة خطوات حاسمة، كل منها يتطلب الدقة والمعدات المتخصصة.وفيما يلي نظرة مفصلة على كل مرحلة:
الخطوة الأولى في عملية تصنيع SMT هي طباعة معجون اللحام.يتم استخدام الاستنسل أو الشاشة لتطبيق معجون اللحام على الوسادات الموجودة على PCB حيث سيتم وضع المكونات.يتكون معجون اللحام من خليط من كرات اللحام الصغيرة والتدفق، مما يساعد اللحام على الالتصاق بألواح ثنائي الفينيل متعدد الكلور.تعد الدقة في هذه الخطوة أمرًا بالغ الأهمية، حيث أن أي اختلال في المحاذاة يمكن أن يؤدي إلى عيوب في المنتج النهائي.
بمجرد تطبيق معجون اللحام، ينتقل PCB إلى آلة الالتقاط والمكان.تلتقط هذه الآلة الأجهزة المثبتة على السطح من البكرات أو الصواني وتضعها بدقة على لوحة PCB.تستخدم آلة التنسيب مزيجًا من المقابض الفراغية والميكانيكية للتعامل مع المكونات وأنظمة الرؤية المتطورة لضمان تحديد الموضع بدقة.تعد كفاءة وسرعة آلة الانتقاء والمكان أمرًا بالغ الأهمية للإنتاجية الإجمالية لخطوط إنتاج SMT.
بعد وضع المكونات، يخضع PCB لعملية لحام لتوصيل المكونات بشكل دائم.هناك نوعان رئيسيان من اللحام المستخدم في تصنيع SMT:
إنحسر لحام: هذه هي الطريقة الأكثر شيوعا.يتم تمرير ثنائي الفينيل متعدد الكلور، المملوء الآن بالمكونات، عبر فرن إعادة التدفق.يقوم الفرن بتسخين اللوحة بطريقة يمكن التحكم فيها، مما يؤدي إلى ذوبان عجينة اللحام وتشكيل اتصال قوي بين المكونات وألواح ثنائي الفينيل متعدد الكلور.
موجة لحام: يستخدم بشكل أقل تكرارًا في SMT، ويتضمن اللحام الموجي تمرير ثنائي الفينيل متعدد الكلور فوق موجة من اللحام المنصهر.تعد هذه الطريقة أكثر شيوعًا في التجميع عبر الفتحات ولكن يمكن استخدامها للوحات ذات التقنية المختلطة.
تعد مراقبة الجودة جزءًا مهمًا من عملية التصنيع SMT.يضمن الفحص أن المكونات موضوعة بشكل صحيح وملحومة.يتم استخدام عدة تقنيات:
الفحص البصري الآلي (AOI): تستخدم أنظمة AOI الكاميرات لالتقاط صور لثنائي الفينيل متعدد الكلور ومقارنتها بقالب محدد مسبقًا لاكتشاف أي أخطاء في الموضع أو اللحام.
التفتيش بالأشعة السينية: يستخدم للوحات الأكثر تعقيدًا أو حيث تكون المكونات مخفية عن الأنظار، ويمكن للفحص بالأشعة السينية اكتشاف العيوب الداخلية في وصلات اللحام والتحقق من جودة التوصيلات.
التفتيش اليدوي: على الرغم من أنه أقل شيوعًا بسبب التشغيل الآلي، إلا أنه يتم استخدام الفحص اليدوي أحيانًا للوحات المعقدة أو عالية الموثوقية.
بعد الفحص، يخضع PCB لاختبار وظيفي للتأكد من أنه يعمل بشكل صحيح.هناك عدة أنواع من الاختبارات، بما في ذلك:
الاختبار داخل الدائرة (ICT): تستخدم تكنولوجيا المعلومات والاتصالات مجسات كهربائية لاختبار المكونات الفردية على ثنائي الفينيل متعدد الكلور.
الاختبار الوظيفي: يتضمن ذلك اختبار ثنائي الفينيل متعدد الكلور بطريقة تحاكي بيئة الاستخدام النهائي الخاصة به للتأكد من أنه يعمل كما هو متوقع.
بمجرد اجتياز PCB لجميع عمليات التفتيش والاختبارات، فإنه ينتقل إلى مرحلة التجميع النهائية.قد يتضمن ذلك خطوات إضافية مثل توصيل المشتتات الحرارية أو العلب أو الموصلات.وأخيرا، يتم تعبئة المنتج المكتمل وإعداده للشحن إلى العميل.

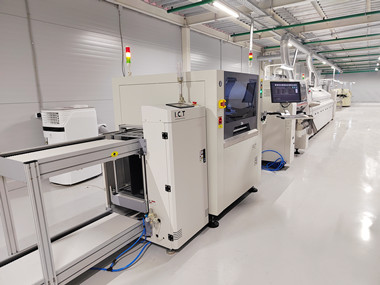

تم تصميم خطوط إنتاج SMT لتحسين كفاءة وجودة عملية التصنيع.وتتكون هذه الخطوط من عدة آلات مترابطة، تؤدي كل منها وظيفة محددة في عملية التجميع.يمكن أن يختلف تخطيط وتكوين خط إنتاج SMT اعتمادًا على مدى تعقيد المنتجات التي يتم تصنيعها ومتطلبات حجم الإنتاج.تشمل المكونات الرئيسية لخطوط إنتاج SMT ما يلي:
طابعات لصق اللحام: تقوم هذه الآلات بتطبيق معجون اللحام على PCB بدقة عالية.
آلات الانتقاء والمكان: الآلات الآلية التي تضع المكونات على ثنائي الفينيل متعدد الكلور.
أفران إنحسر: المعدات المستخدمة لتسخين ثنائي الفينيل متعدد الكلور وإعادة تدفق معجون اللحام.
أنظمة التفتيش: أجهزة AOI والأشعة السينية لضمان مراقبة الجودة.
أنظمة النقل: يستخدم لنقل مركبات ثنائي الفينيل متعدد الكلور بين المراحل المختلفة لخط الإنتاج.
يعد تصميم خطوط إنتاج SMT وكفاءتها أمرًا بالغ الأهمية لتحقيق عوائد عالية والحفاظ على تكاليف التصنيع التنافسية.
يعد فهم المصطلحات المستخدمة في تصنيع SMT أمرًا ضروريًا لأي شخص مشارك في هذه العملية.فيما يلي بعض المصطلحات الأساسية:
ثنائي الفينيل متعدد الكلور (لوحة الدوائر المطبوعة): اللوحة التي تم تركيب المكونات عليها.
SMD (جهاز التثبيت على السطح): مكونات مصممة للتركيب على السطح.
مرسام: قالب يستخدم لتطبيق معجون اللحام على PCB.
تدفق: عامل تنظيف كيميائي يساعد اللحام على الالتصاق بلوحات PCB.
إنحسر لحام: عملية يتم فيها صهر معجون اللحام لإنشاء توصيلات كهربائية.
AOI (الفحص البصري الآلي): نظام رؤية الآلة المستخدم لمراقبة الجودة.
BGA (مصفوفة شبكة الكرة): نوع من التغليف للدوائر المتكاملة يستخدم كرات اللحام للاتصال بلوحة PCB.
أحدثت تقنية Surface Mount Technology (SMT) ثورة في صناعة الإلكترونيات من خلال تمكين إنتاج مركبات ثنائي الفينيل متعدد الكلور عالية الكثافة والأداء بطريقة فعالة من حيث التكلفة.تتضمن عملية تصنيع SMT عدة خطوات حاسمة، بدءًا من طباعة معجون اللحام وحتى التجميع النهائي، وكل منها يتطلب دقة ومعدات متخصصة.ومن خلال فهم تعقيدات خطوط إنتاج SMT، يمكن للمصنعين تحسين عملياتهم وخفض التكاليف وإنتاج أجهزة إلكترونية موثوقة وعالية الجودة.سواء كنت محترفًا متمرسًا أو وافدًا جديدًا إلى هذا المجال، فإن فهم أساسيات SMT يعد أمرًا ضروريًا للنجاح في صناعة الإلكترونيات الحديثة.
