تصفح الكمية:0 الكاتب:محرر الموقع نشر الوقت: 2022-04-06 المنشأ:محرر الموقع

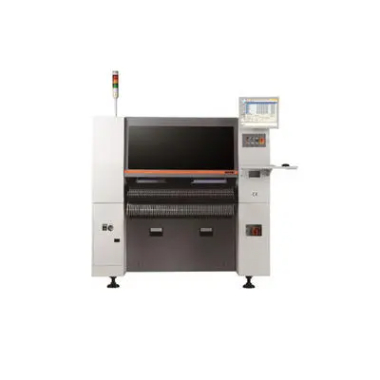

يجب تنفيذ عملية بعد ذلك ، دعنا نتحدث عن عملية التشغيل المحددة لـ Samsung Pick & Place Machinand ما هي المواصفات. عمل آلة Samsung و Place Machine وفقًا للمواصفات.
هذه هي قائمة المحتوى:
ل ما هي عملية إعداد آلة Samsung و Place Machine؟
L كيفية اختيار برنامج وضع Machine و Mace & Place Machine؟
ل ما هي متطلبات الإشراف على جودة آلة Samsung Pick & Place؟
يأخذ الفني لوحة الدبوس العلوية لآلة Samsung Pick & Place التي تم صنعها ، ويضعها في الموضع المقابل في الجهاز ، وينتظر أن تكون لوحة PCB في وضعها بالكامل
ثم ضع الدبوس العلوي في موضع الدبوس العلوي الذي يتميز بقلم الطلاء الأبيض ، وتحقق مما إذا كانت هناك فجوة بين الدبوس العلوي ولوحة ثنائي الفينيل متعدد الكلور ، ثم ابدأ الإنتاج بعد الفحص على ما يرام.
تحقق من ضغط الهواء لجهاز Samsung Pick & Place: تحقق مما إذا كان إمداد الهواء طبيعيًا قبل التثبيت. إذا كان ضغط الهواء غير طبيعي ، فيجب حله في الوقت المناسب ولا يمكن تشغيله.
Power On: قم بتدوير مفتاح التبديل الرئيسي لتشغيل الطاقة الرئيسية للجهاز ، وتبدأ وحدة الاستعداد بشكل طبيعي.
ابدأ برنامج Samsung Pick & Place Machine: افتح برنامج Mark5 على سطح المكتب وأدخل واجهة عمل جهاز Samsung Pick & Place.
L الاحماء: حدد 'الاحماء ' في تطبيق '' من القائمة الرئيسية. بشكل عام ، يبلغ وقت الاحماء لآلة Samsung Pick & Place 10 دقائق. بعد الانتهاء من الاحماء ، يمكن تصحيح جهاز Samsung Pick & Place.
حدد خيار الملف المفتوح ضمن 'file ' ، ابحث عن الملف المقابل للوحة PCB وفتحه.
انتقل إلى وضع 'PCB edit ' ، حدد 'الخطوة ' ، حرك الكاميرا الطيران إلى مكون التصحيح العشوائي
لاحظ ما إذا كان هناك أي انحراف بين إحداثيات المكون وإحداثيات المكون في البرنامج. إذا كان هناك أي انحراف ، فاضبط برنامج Samsung Pick & Place Machine . إذا لم يكن هناك انحراف ، فيمكنك إدخال وضع 'Production '.
بعد إدخال وضع إنتاج جهاز Samsung و Place ، انقر فوق 'إنهاء '- 'PCB Download ' ، انقر فوق 'ابدأ ' عند الانتهاء ، ثم اضغط على زر البدء الأخضر على جسم الطائرة ، وسيقوم الجهاز تلقائيًا بتنسيب عادي.
يجب فحص بعد التأكيد على أن اللوحة لا يوجد بها عيوب مثل الأجزاء المفقودة والأجزاء المفقودة والأجزاء الخاطئة والإزاحة ، يمكن إنتاجها بالجملة. من الضروري ضبط الجهاز في الوقت المناسب إذا كان هناك خطأ في القطعة الأولى ، وتصحيح القطعة الخاطئة يدويًا. ثم اضبط موضع المكون من آلة وضع SMT على أفضل حالة للتكاثر. أول قطعة تم نشرها بواسطة آلة Samsung Pick & Place من خلال عمليات تفتيش مراقبة الجودة.
عندما يحدث إنذار أثناء عملية وضع جهاز Samsung و Place Machine ، يجب على المشغل التحقق من الخطأ في الوقت المناسب وحله في الوقت المناسب. عند تغيير آلة Samsung Pick & Place ، احرص على عدم تحميل المواد الخاطئة.
بعد اكتمال موضع Samsung Pick & Place Machine ، قم بالخروج من البرنامج وإيقاف تشغيل جهاز المواضع. يتم وضع وحدة التغذية التي يجب تفكيكها على رف التغذية المخصص.
أخيرًا ، قم بعمل جيد لتنظيف جهاز Samsung Pick & Place . عند إنتاج لوحة PCB واحدة ومزدوجة اللون φ5 ، لأن اللوحة كبيرة نسبيًا ، من الضروري تثبيت كشتبان في أسفل لوحة ثنائي الفينيل متعدد الكلور لمنع لوحة PCB بسبب الجاذبية.
