مبدأ العمل لفرن إعادة التدفق من سلسلة ICT Lyra؟

فرن إنحسر عبارة عن لحام ناعم يحقق الاتصال الميكانيكي والكهربائي بين أطراف اللحام لمكونات التثبيت السطحي أو المسامير ومنصات اللوحة المطبوعة عن طريق إعادة صهر معجون اللحام الموزع مسبقًا على منصات اللوحة المطبوعة.ينقسم فرن إعادة التدفق إلى أربع مناطق درجة حرارة إجمالاً: منطقة التسخين المسبق؛منطقة التدفئةمنطقة لحام ذوبانمنطقة التبريد.بالنسبة لفرن إعادة التدفق Lyra كمثال، فلنتحدث عن مبدأ العمل لمناطق درجات الحرارة الأربع هذه.

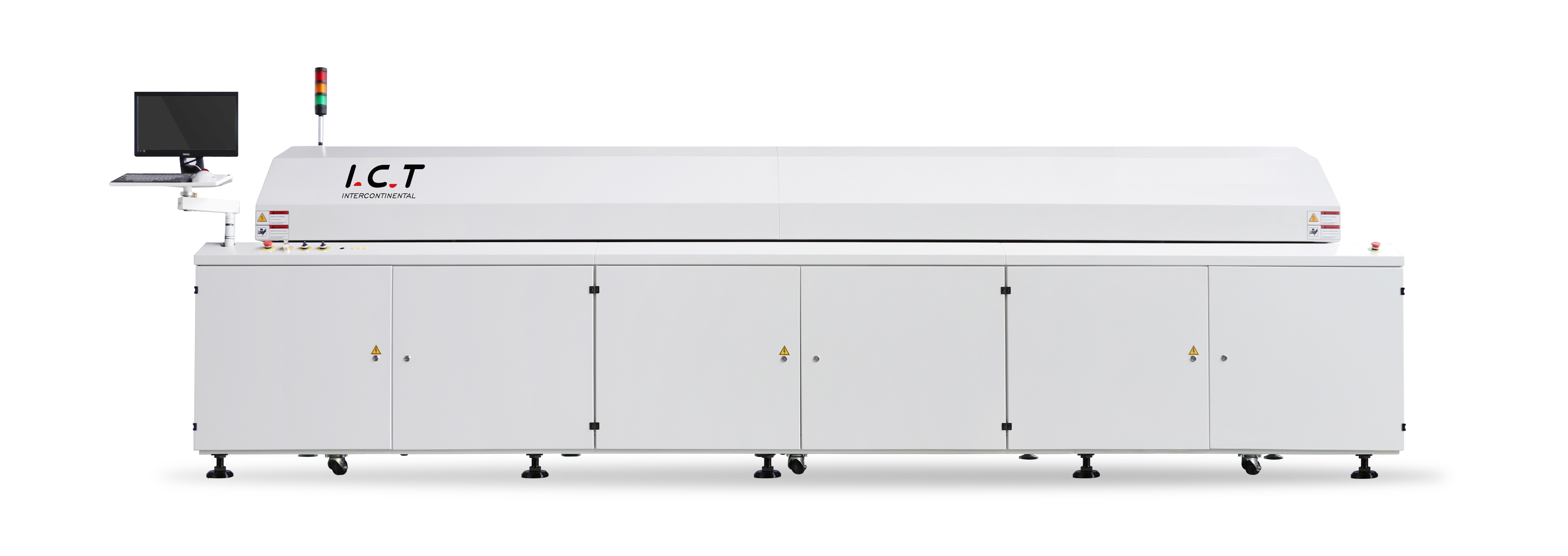

فرن إنحسر خالي من الرصاص من سلسلة Lyra هو المنتج الناضج لتكنولوجيا المعلومات والاتصالات بعد سنوات من اختبار السوق.إن أداء التسخين الذي لا مثيل له ونظام التحكم في درجة الحرارة يلبي متطلبات عمليات اللحام المختلفة، وهو عبارة عن بلورة لتكنولوجيا المعلومات والاتصالات لسنوات من البحث والتطوير التقني.

1. مبدأ العمل لمنطقة التسخين المسبق لفرن إعادة التدفق Lyra:

يهدف التسخين المسبق إلى تنشيط معجون اللحام، وتجنب التسخين السريع لدرجة الحرارة المرتفعة أثناء الغمر في القصدير، وهو إجراء تسخين يتم إجراؤه للتسبب في تلف الأجزاء.الهدف من Lyra Reflow Oven هو تسخين PCB في درجة حرارة الغرفة في أسرع وقت ممكن، ولكن يجب التحكم في معدل التسخين ضمن نطاق مناسب.إذا كان سريعًا جدًا، فستحدث صدمة حرارية، وقد تتلف لوحة الدائرة ومكوناتها.إذا كان بطيئًا جدًا، فلن يتبخر المذيب بدرجة كافية.تؤثر على جودة اللحام في فرن إعادة التدفق Lyra.نظرًا لمعدل التسخين الأسرع، يكون فرق درجة الحرارة في فرن إعادة التدفق في المرحلة الخلفية لمنطقة درجة حرارة فرن إعادة التدفق كبير نسبيًا.

2. مبدأ عمل المنطقة العازلة لفرن إعادة التدفق Lyra:

الغرض الرئيسي من مرحلة الحفاظ على حرارة فرن إعادة التدفق Lyra هو تثبيت درجة حرارة كل عنصر في فرن إعادة التدفق Lyra وتقليل اختلاف درجات الحرارة.امنح وقتًا كافيًا في هذه المنطقة لجعل درجة حرارة المكون الأكبر تلحق بالمكون الأصغر، وللتأكد من أن التدفق في معجون اللحام بفرن إعادة تدفق Lyra متطاير بالكامل.في نهاية قسم الحفاظ على الحرارة، تتم إزالة الأكاسيد الموجودة على الوسادات وكرات اللحام ودبابيس المكونات تحت تأثير التدفق، ويتم أيضًا موازنة درجة حرارة لوحة الدائرة بأكملها.تجدر الإشارة إلى أن جميع المكونات في SMA يجب أن يكون لها نفس درجة الحرارة في نهاية هذا القسم، وإلا فإن الدخول إلى قسم إعادة التدفق سيؤدي إلى ظواهر لحام سيئة مختلفة بسبب درجة الحرارة غير المتساوية لكل جزء.

3. مبدأ عمل منطقة اللحام بفرن إعادة التدفق Lyra؟

عندما يدخل PCB منطقة إعادة التدفق، ترتفع درجة الحرارة بسرعة بحيث يصل معجون اللحام إلى حالة منصهرة.في هذه المنطقة، يتم ضبط درجة حرارة السخان على درجة عالية، بحيث ترتفع درجة حرارة المكون بسرعة إلى درجة حرارة الذروة.إذا كانت درجة حرارة الذروة لفرن Lyra Reflow منخفضة جدًا، فمن السهل إنتاج وصلات باردة وترطيب غير كافٍ؛إذا كان فرن Lyra Reflow مرتفعًا للغاية، فستكون ركيزة راتنجات الإيبوكسي والجزء البلاستيكي عرضة للتكويك والانفصال، وسوف تتشكل مركبات معدنية شديدة الانصهار وتسبب هشاشة.تؤثر نقطة اللحام على قوة اللحام.في منطقة اللحام بفرن إعادة التدفق Lyra، انتبه بشكل خاص إلى ألا يكون وقت إعادة التدفق طويلًا جدًا، وذلك لمنع تلف فرن إعادة التدفق Lyra، وقد يتسبب ذلك أيضًا في ضعف وظيفة المكونات الإلكترونية أو يتسبب في تلف لوحة الدائرة الكهربائية حرق وغيرها من الآثار الضارة.

4. مبدأ عمل منطقة التبريد بفرن إعادة التدفق Lyra:

في هذه المرحلة، يتم تبريد درجة حرارة فرن إعادة التدفق Lyra إلى ما دون درجة حرارة الطور الصلب لتصلب وصلات اللحام.سيؤثر معدل التبريد على قوة وصلات اللحام.إذا كان معدل التبريد بطيئًا جدًا، فسيتم إنتاج مركبات معدنية شديدة الانصهار.من المحتمل أن يحدث هيكل حبيبي كبير عند نقطة اللحام، مما يجعل قوة نقطة اللحام أقل.معدل التبريد لمنطقة التبريد بشكل عام هو حوالي 4 درجة مئوية/ثانية، ومن الضروري فقط تبريدها عند درجة حرارة 75 درجة مئوية.
