يعتمد الاختيار بين AOI ثنائي الأبعاد وثلاثي الأبعاد على مدى تعقيد مهمة الفحص ومتطلبات الميزانية. غالبًا ما يختار المصنعون في مجال الإلكترونيات 2D AOI أو آلة اختبار SMT AOI لتطبيقات أبسط وحساسة من حيث التكلفة ، حيث تكون السرعة والموثوقية أكثر أهمية. ومع ذلك، يصبح AOI ثلاثي الأبعاد أو الفحص البصري التلقائي ضروريًا للوحات المعقدة عالية الكثافة التي تتطلب اكتشافًا فائقًا للعيوب وموثوقية. يجب أن يتوافق الفحص البصري الآلي مع الاحتياجات المحددة لخط الإنتاج. عند مقارنة AOI ثنائية الأبعاد وثلاثية الأبعاد، يجب على صناع القرار تقييم مدى تعقيد اللوحة وتوقعات الموثوقية والموارد المتاحة.
يستخدم 2D AOI صورًا مسطحة من زاوية واحدة ، مما يجعلها سريعة وفعالة من حيث التكلفة لإجراء عمليات تفتيش ثنائية ثنائي الفينيل متعدد الكلور البسيطة ذات الحجم البسيط.
· يلتقط 3D AOI خرائط ثلاثية الأبعاد مفصلة مع كاميرات متعددة ، واكتشاف العيوب الخفية والمعقدة التي يفتقدها AOI ثنائية الأبعاد.
· اختر 2D AOI للكشف السريع عن العيب على مستوى السطح على الألواح القياسية حيث تكون السرعة والميزانية أكثر أهمية.
· اختر 3D AOI عند فحص الألواح المعقدة والكثيفة التي تتطلب قياسات ذات ارتفاع دقيق وحجم موثوقية عالية.
تجمع أنظمة AOI الهجينة بين الطرق ثنائية الأبعاد وثلاثية الأبعاد لتحقيق التوازن بين السرعة والتكلفة والدقة لتلبية احتياجات التفتيش المتنوعة.
· النظر في تعقيد اللوحة ، ومتطلبات الموثوقية ، والميزانية بعناية لاختيار نظام AOI الذي يناسب أهداف الإنتاج الخاصة بك.
· الاستثمار في ثلاثية الأبعاد AOI يدعم الاستثمار في المستقبل من خلال التعامل مع المكونات المصغرة وتقليل مكالمات العيب الخاطئة.
· التدريب السليم وتكامل النظام مع برامج المصنع يحسن دقة التفتيش وتبسيط الإنتاج.
وجه | 2D AOI أنظمة | 3D AOI أنظمة |
سرعة | أسرع؛ مثالي للإنتاج ذو الحجم العالي | أبطأ قليلا تحسن التطورات الحديثة من السرعة |
يكلف | أدنى؛ تقنية ناضجة وفعالة من حيث التكلفة | أعلى التصوير المتقدم يزيد من الاستثمار |
اكتشاف العيوب | عيوب على مستوى السطح فقط ؛ مكالمات كاذبة أعلى | يكتشف العيوب المخفية ، الحجمي ، والأسطح ؛ وجدت ما يصل إلى 30 ٪ عيوب أخرى |
القيود | لا قياس العمق. لا يمكن فحص المفاصل المخفية | ارتفاع تكلفة إعداد وصيانة أكثر تعقيدًا |
المزايا | إنتاجية عالية مرن؛ مشاكل التظليل الأقل | قياس الطول/الحجم الدقيق ؛ التفتيش الشامل |
يلتقط 2D AOI صورًا مسطحة باستخدام كاميرا واحدة ، مما يجعلها مناسبة للتفتيش السريع لمركبات ثنائي الفينيل متعدد الكلور القياسية . تتفوق هذه الطريقة في تحديد العيوب المرئية على مستوى السطح مثل الأسلاك المفقودة أو المكونات غير الصحيحة. 3D AOI ، من ناحية أخرى ، يستخدم كاميرات متعددة وضوء منظم لإنشاء خرائط ثلاثية الأبعاد مفصلة. يتيح هذا النهج قياسًا دقيقًا للارتفاع والحجم والشكل ، مما يتيح اكتشاف العيوب المعقدة التي قد تفوتها الأنظمة ثنائية الأبعاد. في حين أن 2D AOI يوفر معالجة أسرع وتكلفة أقل ، يوفر 3D AOI اكتشاف عيب فائق ويقلل من الإيجابيات الخاطئة ، وخاصة في بيئات التصنيع المعقدة.
 |
أفضل حالات الاستخدام
يعتمد اختيار طريقة الفحص البصري الآلي الصحيحة على تعقيد اللوحة والموثوقية المطلوبة وبيئة الإنتاج.
· 2D AOI أفضل ل:
o خطوط تصنيع عالية السرعة وعالية الحجم حيث تكون التكلفة والإنتاجية أكثر أهمية.
o فحص مركبات ثنائي الفينيل متعدد الكلور بسيطة أو قياسية مع مكونات على مستوى السطح في الغالب.
o الكشف عن العيوب المرئية مثل المكونات المفقودة وأخطاء القطبية والمواضع غير الصحيحة.
o البيئات التي يكون فيها التغيير السريع والتفتيش المرن من الأولويات.
· 3D AOI أفضل ل:
o مركبات ثنائي الفينيل متعدد الكلور المعقدة ، المكتظة بالسكان التي تتطلب قياسًا دقيقًا لمفاصل اللحام وارتفاع المكون.
o التطبيقات التي تتطلب موثوقية عالية ، مثل تصنيع السيارات أو الفضاء أو الأجهزة الطبية.
o الكشف عن عيوب مخفية أو حجمية ، بما في ذلك الخيوط المرفوعة ، لحام غير كاف ، و tombstoning.
o خطوط الإنتاج حيث تقليل المكالمات الخاطئة وتحسين معدلات اكتشاف العيوب أمر بالغ الأهمية.
يركز النقاش 2D مقابل 3D AOI على موازنة السرعة والتكلفة ودقة التفتيش. تظل أنظمة 2D AOI الخيار المفضل للتطبيقات المباشرة ذات الحجم العالي. تقدم أنظمة 3D AOI أداءً لا مثيل له للكشف المتقدم للعيوب في البيئات الصعبة. يستمر التفتيش البصري الآلي في التطور ، مما يوفر للمصنعين المرونة لمطابقة استراتيجية التفتيش الخاصة بهم مع الاحتياجات المحددة لمكتب مركبات ثنائي الفينيل متعدد الكلور وأهداف الإنتاج الخاصة بهم.
يستخدم 2D AOI كاميرات عالية الدقة لالتقاط صور مسطحة لألواح الدوائر المطبوعة أثناء عملية التفتيش. يقارن النظام هذه الصور للإشارة إلى البيانات ، وتحديد أي اختلافات قد تشير إلى عيوب. تلعب الإضاءة دورًا مهمًا ، حيث يسلط الضوء على الميزات والمشكلات المحتملة على سطح اللوحة. تعتمد التكنولوجيا على التقاط الصور ذات الزاوية الواحدة ، مما يعني أنه يتفقد فقط ما هو مرئي من الأعلى. يسمح هذا النهج بالتفتيش السريع لأحجام كبيرة من الألواح ، مما يجعله مثاليًا لبيئات التصنيع عالية السرعة.
ميزة رئيسية من 2D AOI تكمن في فعاليتها من حيث التكلفة. يحدد الجدول التالي التكاليف النموذجية المرتبطة بتنفيذ 2D AOI في خط إنتاج SMT قياسي:
مكون التكلفة | نطاق التكلفة النموذجي (USD) |
أساسية إلى منتصف المستوى 2D AOI | 3،200 دولار إلى 20،000 دولار |
أنظمة AOI المتقدمة 2D AOI | 30،000 دولار إلى 60،000 دولار |
مثال: Yush YS-820L | 26000 دولار |
تكاليف التثبيت | 5000 دولار إلى 15000 دولار |
ترخيص البرامج (سنوي) | 2000 دولار إلى 12000 دولار |
التدريب (لكل موظف) | 1000 دولار إلى 5000 دولار |
يجعل هيكل التكلفة هذا ثنائي الأبعاد AOI متاحًا للعديد من الشركات المصنعة ، وخاصة تلك التي تركز على الإنتاج ذو الحجم الكبير.
يوفر 2D AOI العديد من نقاط القوة التي تستفيد من تصنيع الإلكترونيات. يفقد النظام لوحات أسرع بكثير من التفتيش المرئي اليدوي . تعاني الأساليب اليدوية من التعب البشري والتناقض ، لكن 2D AOI يحافظ على إنتاجية عالية ونتائج ثابتة. يسلط الجدول أدناه الضوء على الاختلافات:
ميزة | الفحص المرئي اليدوي | 2D AOI التفتيش |
سرعة التفتيش | أبطأ بسبب التعب البشري والحكم الذاتي | معالجة وتحليل أسرع مناسبة للإنتاج ذو الحجم العالي |
إنتاجية | يقتصر على السرعة البشرية والاتساق | أعلى بكثير الإنتاجية تتيح التفتيش السريع |
تناسق | أقل اتساقا ، عرضة للأخطاء | الاتساق العالي دون التعب أو الذاتية |
تقدر الشركات المصنعة 2D AOI لقدرتها على اكتشاف العيوب في وقت مبكر من العملية ، مما يمنع الألواح المعيبة من التقدم وتقليل إعادة صياغة مكلفة. النظام يقدم :
دقة عالية باستخدام معالجة الصور المتقدمة.
· سرعات التفتيش السريع للإنتاجية العالية.
نتائج ثابتة وموضوعية.
· تقليل الخطأ البشري.
· إعداد سريع لتصميمات اللوح المختلفة.
تصنيف العيوب حسب النوع والشدة.
تسجيل البيانات لمراقبة الجودة.
· توفير التكلفة على المدى الطويل.
· تحسين الجودة المستمر.
· تكامل سلس مع خطوط SMT.
ردود الفعل في الوقت الحقيقي للتصحيح الفوري.
· فحص عدم الاتصال لحماية المكونات.
على الرغم من مزاياها ، فإن 2D AOI لديها قيود . لا يمكن للنظام إجراء فحص حقيقي للخطوط المشتركة أو توفير بيانات القياس الحجمي. غالبًا ما ينتج عنه معدل اتصال كاذب أعلى مقارنة بالأنظمة الأكثر تقدمًا. تشمل بعض التحديات الشائعة:
· عدم القدرة على فحص مفاصل اللحام المخفية أو العيوب تحت المكونات.
· قياس الارتفاع المقيد ، مما يجعل من الصعب تقييم الأجزاء الأطول أو غير المنتظمة.
· غاب عن عيوب لحام خفية أو خفية ، مثل الفراغات الصغيرة.
زيادة المكالمات الخاطئة ، تتطلب خطوات التحقق الإضافية.
هذه القيود تعني أن 2D AOI يعمل بشكل أفضل للعيوب المستوية واللوحات البسيطة. بالنسبة للتجميعات المعقدة أو التطبيقات الهامة ، قد يحتاج المصنعون إلى استكمال AOI ثنائي الأبعاد بطرق التفتيش الأخرى.
تلعب أنظمة AOI 2D دورًا حيويًا في تصنيع الإلكترونيات الحديثة. تعتمد الشركات على 2D AOI للحفاظ على جودة عالية وكفاءة على خطوط الإنتاج الخاصة بها. تتفوق التكنولوجيا في فحص لوحات الدوائر المطبوعة (PCBS) للعيوب على مستوى السطح. يختار المصنعون 2D AOI لأنه يوفر فحصًا سريعًا وموثوقًا ومتسقًا دون إبطاء الإنتاج.
يستخدم مصنعو الإلكترونيات 2D AOI بشكل متكرر. يتحقق النظام من المكونات المفقودة ، المواضع غير الصحيحة ، وأخطاء لحام. تتيح الكاميرات عالية الدقة ومعالجة الصور المتقدمة ثنائية الأبعاد AOI للكشف عن العيوب الصغيرة بسرعة. تدعم هذه الإمكانية الإنتاج العالي الحجم ، حيث تكون السرعة والدقة ضرورية.
نصيحة: 2D AOI مثالية للمصنعين الذين يحتاجون إلى فحص أعداد كبيرة من مركبات ثنائي الفينيل متعدد الكلور البسيطة أو القياسية كل يوم.
تبرز القائمة التالية التطبيقات الشائعة لـ 2D AOI في صناعة الإلكترونيات:
· مجموعة تقنية السطح (SMT): لوحات تفتيش 2D AOI بعد وضع المكون واللحام. إنه يحدد مكونات في غير محله أو مفقودة أو منحرفة.
· فحص التكنولوجيا من خلال الفتحة (THT): يتحقق النظام من الإدراج الصحيح وحام الأجزاء من خلال الثقب.
· فحص معجون اللحام: يتحقق 2D AOI من وجود ومواءمة معجون اللحام قبل أن يراجع لحام.
· التحقق من التجميع النهائي: تضمن التكنولوجيا أن جميع المكونات موجودة وتوجيهها بشكل صحيح قبل انتقال المنتج إلى المرحلة التالية.
· عمليات تدقيق مراقبة الجودة: يستخدم المصنعون ثنائي الأبعاد AOI لأخذ العينات العشوائية ومراجعة الحسابات للحفاظ على التحكم في العملية.
يجد 2D AOI أيضًا استخدامًا في الصناعات الأخرى التي تتطلب فحصًا سريعًا على مستوى السطح. ومع ذلك ، يظل تصنيع الإلكترونيات هو الحقل الأساسي بسبب الحاجة إلى فحص ثنائي الفينيل متعدد الكلور سريع الحجم. غالبًا ما تتطلب صناعات السيارات والأجهزة الطبية تفتيشًا أكثر تقدماً ، لذلك تميل إلى استخدام AOI ثلاثي الأبعاد للوحات المعقدة ذات المفاصل المخفية.
يتضمن سير العمل النموذجي 2D AOI الخطوات التالية:
1. يلتقط النظام صورة مسطحة لثنائي الفينيل متعدد الكلور باستخدام كاميرا عالية الدقة.
2. برنامج معالجة الصور يقارن الصورة التي تم التقاطها مع مرجع.
3. يعلن النظام أي اختلافات مثل العيوب المحتملة.
4. مراجعة المشغلين لوحات العلامات لمزيد من الإجراءات.
يوفر 2D AOI حلاً فعالًا من حيث التكلفة للكشف عن العيوب في وقت مبكر من العملية. عن طريق اصطياد الأخطاء قبل التجميع النهائي ، يقلل الشركات المصنعة من إعادة صياغة وخردة. تدعم التكنولوجيا التحسين المستمر وتساعد الشركات على تلبية معايير جودة صارمة.
تستخدم أنظمة 3D AOI تقنيات التصوير المتقدمة لالتقاط معلومات مفصلة حول لوحات الدوائر المطبوعة. تستخدم هذه الأنظمة كاميرات متعددة وضوء منظم ، مثل تقنية Moiré ، لمسح اللوحة من عدة زوايا. على سبيل المثال ، يستخدم Koh Young's 3D AOI تقنية Moiré متعددة الإقامة لإنشاء بيانات حجمية حقيقية. يقيس هذا النهج الارتفاع والحجم و coplanarity لمفاصل اللحام والمكونات. الكاميرات عالية الدقة ، في بعض الأحيان مع دقة 8µm أو 15µm ، تسمح بقياس دقيق حتى أصغر الأجزاء. يزيد امتداد المحور z من نطاق قياس الارتفاع ، مما يجعل من الممكن فحص المكونات الطويلة. تقوم الخوارزميات المتخصصة بمعالجة البيانات ثلاثية الأبعاد ، وقياس ارتفاع دبوس ، وارتفاع فيليه لحام ، واكتشاف الجسور. يقوم النظام بإجراء التصوير والتفتيش بالتوازي ، مما يتيح قياسات ثلاثية الأبعاد سريعة ودقيقة. هذا التصوير القائم على العمق يحسن بشكل كبير من دقة الكشف عن العيوب عن طريق تقليل المكالمات الخاطئة والهروب.
يوفر 3D AOI العديد من المزايا لتصنيع الإلكترونيات ، خاصة عند فحص مركبات ثنائي الفينيل متعدد الكلور المعقدة أو المكتظة بالسكان. توفر التكنولوجيا دقة ودقة عالية في اكتشاف العيوب. يلتقط بيانات طبوغرافية مفصلة ، مما يسمح بفحص اختلافات الارتفاع وميزات السطح التي تعتبر حاسمة في التجميعات المعقدة. يكتشف 3D AOI العيوب ثلاثية الأبعاد مثل التزييف والانحناء والقيادة المرفوعة-حيث أن 2D AOI غالباً ما يفتقد. لا يتفقد النظام السطح العلوي فحسب ، بل يتفقد أيضًا الجوانب وأسفل المكونات ، مما يتيح اكتشاف عيوب مثل الأجزاء المنحرفة. خوارزميات البرمجيات المتقدمة ، بما في ذلك التعلم الآلي ، تعزز دقة الكشف عن العيوب والقدرة على التكيف. توفر أنظمة AOI 3D أسرع من الأساليب اليدوية ولا تتطلب اتصالًا ماديًا ، مع الحفاظ على مكونات حساسة. إن القدرة على تكييف الصناعات ثلاثية الأبعاد AOI مع تعقيد ثنائي الفينيل متعدد الكلور المتطور ، مثل السيارات والفضاء والأجهزة الطبية. بالمقارنة مع فحص الأشعة السينية الآلية ، لا يزال 3D AOI أكثر فعالية من حيث التكلفة لفحص السطح مع الاستمرار في تقديم تحليل مفصل.
نصيحة: يتفوق 3D AOI في تحديد العيوب ثلاثية الأبعاد التي تؤثر على الموثوقية في تطبيقات عالية الكثافة وعالية الموثوق.
على الرغم من نقاط قوتها ، فإن 3D AOI لديها بعض القيود. تكون الأنظمة أكثر تعقيدًا ومكلفة من 2D AOI ، مما يؤدي إلى ارتفاع تكاليف الاستثمار والصيانة الأولية. يتطلب 3D AOI قوة حسابية أكبر لمعالجة الكميات الكبيرة من البيانات ثلاثية الأبعاد ، والتي يمكن أن تبطئ سرعة التفتيش. تتضمن طرق المسح الضوئي ، مثل تثليث الليزر ، مسحًا مفصلًا للسطح وقد يقلل من الإنتاجية مقارنةً بـ 2D AOI. هذه العوامل تجعل 3D AOI أقل ملاءمة لخطوط إنتاج بسيطة وعالية السرعة حيث التكلفة والسرعة هما الأولويات الرئيسية. يجب على الشركات المصنعة وزن هذه القيود ضد الحاجة إلى اكتشاف العيوب المتقدمة والتفتيش الشامل.
أصبحت تسمح قدرات التصوير المتقدمة الخاصة بهم للمصنعين بفحص التجميعات المعقدة بدقة عالية. تستخدم هذه الأنظمة إدراك العمق وزوايا المشاهدة المتعددة للكشف عن العيوب التي غالباً ما تفوت طرق ثنائية الأبعاد التقليدية. أنظمة 3D AOI أدوات أساسية في تصنيع الإلكترونيات الحديثة.
تعتمد العديد من الصناعات على 3D AOI لمهام التفتيش الأكثر تطلبًا. تدعم هذه التكنولوجيا خطوط الإنتاج عالية السرعة ، حيث تتحرك الآلاف من الأجزاء من خلال الفحص كل ساعة. يتلقى المشغلون ملاحظات فورية ، مما يساعدهم على ضبط العمليات والحفاظ على معايير الجودة.
ملاحظة: يحافظ 3D AOI على سرعة التفتيش دون التضحية بالدقة ، مما يجعلها مثالية للبيئات عالية الإنتاجية.
يختار المصنعون 3D AOI للعديد من التطبيقات الهامة:
· خطوط تجميع SMT و SMD عالية الكثافة ، حيث تتطلب المكونات المصغرة والمعبأة كثيفة فحصًا دقيقًا.
· اكتشاف العيوب مثل القطبية غير السليمة ، والاختلال ، والأجزاء المفقودة ، والتي يصعب التعرف عليها مع الأنظمة ثنائية الأبعاد.
· قياس حجم مفصل اللحام وشكله ، والتغلب على مشكلات مثل الانعكاسات المضاربة والتظليل الذي يحد من 2D AOI.
· تعويض عن poard warpage و inter-shreed ، والتي يمكن أن تسبب عدم الدقة في عمليات التفتيش ثنائية الأبعاد.
· فحص المجالس المعقدة في الصناعات ذات المتطلبات الصارمة للجودة ، بما في ذلك قطاعات الإلكترونيات الاستهلاكية والسيارات والفضاء.
تتفوق أنظمة 3D AOI في البيئات التي لا يمكن أن تتعرض فيها الموثوقية للخطر. على سبيل المثال ، يعتمد مصنعو السيارات والفضاء على الفحص ثلاثي الأبعاد لالتقاط العيوب الخفية التي قد تؤدي إلى فشل المنتج. تستخدم شركات الإلكترونيات الاستهلاكية ثلاثية الأبعاد AOI لضمان أن كل جهاز يفي بمعايير عالية الأداء والسلامة.
يتضمن سير العمل 3D AOI النموذجي مسح اللوحة من زوايا متعددة. ينشئ النظام خريطة ثلاثية الأبعاد مفصلة ، وقياس ارتفاع وحجم كل مكون ومفصل لحام. تقوم الخوارزميات المتقدمة بتحليل هذه البيانات ، وعلامة أي انحرافات عن المعيار. يمكن للمشغلين بعد ذلك مراجعة العناصر التي تم وضع علامة عليها واتخاذ الإجراءات التصحيحية.
تتيح مرونة 3D AOI التكيف مع تصميمات اللوحات الجديدة ومتطلبات التصنيع المتطورة. نظرًا لأن المكونات الإلكترونية تصبح أصغر وأكثر تعقيدًا ، يضمن الفحص ثلاثي الأبعاد أن الجودة تظل متسقة. يستفيد الشركات المصنعة من انخفاض المكالمات الخاطئة ، وتحسين الكشف عن العيوب ، وعمليات الإنتاج المحسنة.
نصيحة: 3D AOI هو الخيار المفضل للمصنعين الذين يحتاجون إلى فحص دقيق وموثوق في بيئات الإنتاج السريعة المعقدة.
تضع إمكانات الكشف الأساس لأي نظام تفتيش بصري آلي. في مقارنة 2D مقابل 3D AOI ، توفر كل طريقة نقاط قوة وضعف فريدة. تعتمد أنظمة 2D AOI على التصوير من أعلى إلى أسفل لتحديد العيوب على مستوى السطح. تتفوق هذه الأنظمة في اكتشاف المكونات المفقودة ، وأخطاء القطبية ، وسوء تطبيق معجون اللحام. ومع ذلك ، فإنهم يكافحون مع عيوب خفية أو حجمية لأنها تفتقر إلى إدراك العمق.

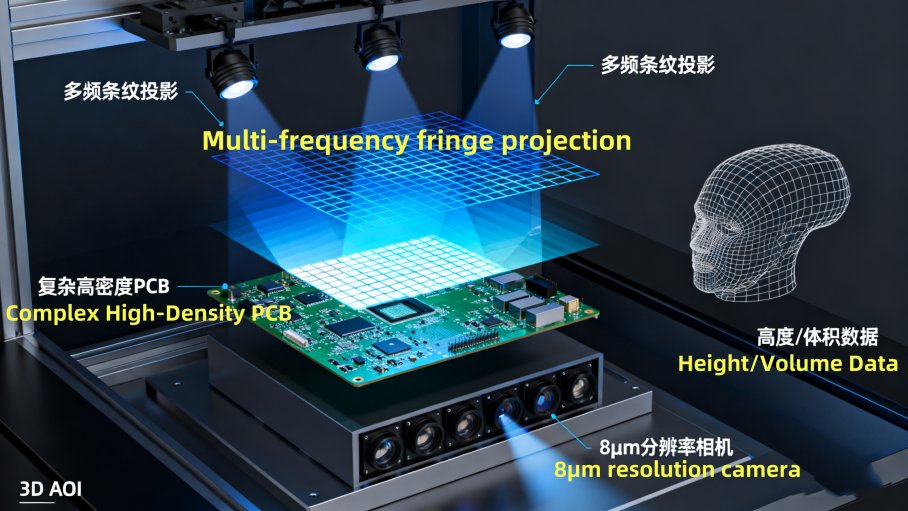

تستخدم أنظمة 3D AOI الضوء منظم وكاميرات متعددة لإنشاء خريطة ثلاثية الأبعاد للوحة. يتيح هذا النهج قياسًا دقيقًا لارتفاع المكون ، و coplanarity ، وحجم اللحام. ونتيجة لذلك ، يكتشف 3D AOI مشكلات مثل المسامير المرفوعة ، وحامات غير كافية ، و pack -warpage - تفسحف أن ثنائي الأبعاد يفتقده AOI.
يسلط الجدول التالي الضوء على الاختلافات في معدلات إيجابية خاطئة ودقة اكتشاف العيوب:
نوع نظام AOI | معدل إيجابي كاذب | دقة الكشف عن العيوب | ملاحظات على السلبيات الخاطئة |
Legacy 2D AOI (القاعدة) | ما يصل إلى 50 ٪ ~ | ~ 85-90 ٪ | أعلى بسبب نقص معلومات العمق |
AI-ended 3d AOI | انخفض إلى أقل من 10 ٪ (4-6 ٪) | 97-99 ٪ | أقل بسبب بيانات العمق ثلاثية الأبعاد |
أنظمة 3D AOI تقلل بشكل كبير من الإيجابيات الخاطئة وتحسين اكتشاف العيوب الإجمالية. غالبًا ما يختار المصنعون الذين يحتاجون إلى إمكانيات تفتيش متقدمة 3D AOI لأدائه المتفوق.
ملاحظة: يوفر 3D AOI فحصًا أكثر شمولاً من خلال التقاط كل من العيوب السطحية والتقوية ، مما يجعله مثاليًا للتجميعات المعقدة.
تلعب السرعة والتكلفة دورًا مهمًا في اختيار نظام AOI. تختلف أنظمة 2D مقابل 3D AOI اختلافًا كبيرًا في هذه المناطق. يوفر 2D AOI سرعات تفتيش أسرع وانخفاض الاستثمار الأولي. تتطلب هذه الأنظمة إعدادًا أقل تعقيدًا والحد الأدنى من التدريب على المشغل. يمكن للمصنعين نشر ثنائي الأبعاد AOI بسرعة في بيئات عالية الحجم.
تتطلب أنظمة 3D AOI سعر شراء أولي أعلى والإعداد المتخصص. تتطلب التكنولوجيا المعايرة والتدريب المستمر وقوة حسابية أكبر. تكاليف الصيانة تميل أيضًا إلى أن تكون أعلى بسبب تعقيد النظام. ومع ذلك ، يوفر 3D AOI قدرات التفتيش المحسنة ويمكن أن تقلل من العيوب المكلفة بمرور الوقت.
يقارن الجدول أدناه التكلفة الإجمالية للملكية والمطالب التشغيلية:
وجه | 2D AOI أنظمة | 3D AOI أنظمة |
سعر الشراء الأولي | يبدأ حوالي 3200 دولار | يمكن أن يتجاوز 110،000 دولار |
تكلفة الصيانة السنوية | 5000 دولار إلى 15000 دولار (نهاية أقل) | 5000 دولار إلى 15000 دولار (نهاية أعلى) |
الإعداد القياسي | الإعداد المتخصص والمعايرة والتدريب | |
المطالب التشغيلية | تعقيد أقل | التعقيد العالي ، المعرفة المتخصصة |
النظر في العائد على الاستثمار | انخفاض تكاليف الصيانة أو الصيانة | تكاليف أعلى ، ولكن تحسن الكشف عن العيوب |
تتطلب أنظمة 3D AOI استثمارًا أكبر ولكنها توفر فوائد طويلة الأجل من خلال الكشف عن العيوب المعززة وتقليل إعادة العمل. قد يفضل الشركات المصنعة الأصغر ثنائي الأبعاد AOI على قدرتها على تحمل التكاليف وسهولة الاستخدام.
تعتمد ملاءمة التطبيق على نوع مجموعة لوحة الدوائر المطبوعة وقدرات التفتيش المطلوبة. أنظمة 2D مقابل 3D AOI كل منها تخدم احتياجات إنتاج مختلفة. يعمل 2D AOI بشكل أفضل لتجميعات ثنائي الفينيل متعدد الكلور أبسط مع ميزات على مستوى السطح في الغالب. توفر هذه الأنظمة فحصًا سريعًا وفعالًا من حيث التكلفة للمجالس القياسية والمراحل المبكرة لخط SMT.
يتفوق 3D AOI في فحص التجميعات المعقدة التي تتطلب قياس العمق والفحوصات المشتركة. تحدد التكنولوجيا العيوب التي تنطوي على ارتفاع المكون ، وحجم اللحام ، والصفحة الحرارية. غالبًا ما تعتمد الصناعات مثل السيارات والفضاء والأجهزة الطبية على 3D AOI لتلبية معايير الجودة الصارمة.
يلخص الجدول أدناه أي نوع AOI يناسب كل تطبيق:
نوع AOI | أنواع تجميع ثنائي الفينيل متعدد الكلور مناسبة | قدرات التفتيش الرئيسية | التفكير |
2D AOI | أجهزة ثنائي الفينيل متعدد الكلور أبسط مع ميزات ثلاثية الأبعاد أقل تعقيدًا | عيوب على مستوى السطح مثل سوء تطبيق معجون لحام ، أخطاء القطبية ، الأجزاء المفقودة | فعالة من حيث التكلفة وسريعة ؛ تم نشره في وقت مبكر في خط SMT ؛ يقتصر على التصوير من أعلى إلى أسفل |
3D AOI | تجميعات ثنائي الفينيل متعدد الكلور أكثر تعقيدًا تتطلب قياس العمق وشيكات coplanarity | العيوب التي تنطوي على ارتفاع المكون ، وحجم ، و coplanarity مثل اللحام غير الكافي ، والدبابيس المرفوعة ، والصفحة الحربية الحزمة | يستخدم كاميرات الضوء منظمة وكاميرات متعددة الزاوية للكشف الدقيق للعيوب ثلاثية الأبعاد |
نصيحة: يجب على الشركات المصنعة مطابقة نظام التفتيش البصري الآلي مع تعقيد لوحاتهم ومتطلبات الموثوقية في صناعتهم.
يشكل قرار 2D مقابل 3D AOI فعالية الفحص والجودة الشاملة للمنتجات النهائية. من خلال فهم نقاط قوة كل نظام ، يمكن للمصنعين تحسين عملية التفتيش الخاصة بهم وتحقيق نتائج أفضل.
تجمع أنظمة AOI المختلطة بين أفضل ميزات تقنيات التفتيش ثنائية الأبعاد وثلاثية الأبعاد. يستخدم المصنعون هذه الأنظمة لمعالجة التعقيد المتزايد للوحات الدوائر المطبوعة الحديثة. من خلال الجمع بين طريقتين للتفتيش في آلة واحدة ، توفر أنظمة AOI الهجينة مرونة وفعالة وشاملة للجودة.
توفر أنظمة AOI المختلطة العديد من المزايا الرئيسية:
يوفر 2D AOI تصويرًا موثوقًا وعالي الجودة للمكونات المرئية . إنه يعمل بشكل جيد لاكتشاف العيوب البسيطة ويبقي تكاليف التفتيش منخفضة.
· يمتد 3D AOI قدرات التفتيش إلى مفاصل اللحام المخفية ، وقياسات الارتفاع ، والكشف عن العيوب المعقدة. يجد القضايا التي لا يمكن أن يرى 2D AOI.
· تطبق الأنظمة الهجينة ثنائية الأبعاد AOI حيث تكون كافية والتبديل إلى 3D AOI للتفتيش المتقدم. يوفر هذا النهج الوقت والمال مع تحسين تغطية العيوب.
يمكن للمصنعين فحص المنتجات بسرعة وكفاءة ، مطابقة طريقة التفتيش مع الاحتياجات المحددة لكل منطقة.
يوضح نظام YRI-V Hybrid AOI الخاص بـ YAMAHA MOTOR كيف تعمل هذه التكنولوجيا في الممارسة العملية. يدمج YRI-V التفتيش ثنائي الأبعاد و 3D مع كاميرا زاوية 4 اتجاه وجهاز عرض ثلاثي الأبعاد 8 اتجاه. يحقق هذا الإعداد سرعة التفتيش الرائدة في الصناعة والدقة. يتفوق النظام في فحص مكونات الدقة الفائقة والمكونات الدقيقة والتشطيبات السطحية المرآة ، والتي يصعب على أنظمة AOI التقليدية. التشغيل الأتمتة التي تعمل من الذكاء الاصطناعى في YRI-V تبسيط إنشاء بيانات التفتيش وضبطها. يحتاج المشغلون إلى مهارة أقل تخصصًا ، مما يجعل النظام أسهل في الاستخدام. يدعم النهج الهجين الفحص السريع والدقيق لمكونات ثنائي الفينيل متعدد الكلور المتنوعة والمعقدة. يفي بمتطلبات إنتاج SMT الحديث ، حيث تكون الألواح أصغر ، كثيفة ، وأكثر وظيفية من أي وقت مضى.
نصيحة: تساعد أنظمة AOI الهجينة الشركات المصنعة على توازن السرعة والتكلفة ودقة التفتيش. أنها توفر حلًا عمليًا لتحدي ثنائي الأبعاد مقابل 3D AOI في صناعة الإلكترونيات اليوم.
تستمر أنظمة AOI الهجينة في التطور. نظرًا لأن مركبات ثنائي الفينيل متعدد الكلور تصبح أكثر تعقيدًا ، ستلعب هذه الأنظمة دورًا أكبر في ضمان جودة المنتج وموثوقيته. يكتسب المصنعون الذين يستثمرون في AOI المختلطة المرونة في تكييف استراتيجية التفتيش الخاصة بهم مع تقدم التكنولوجيا.

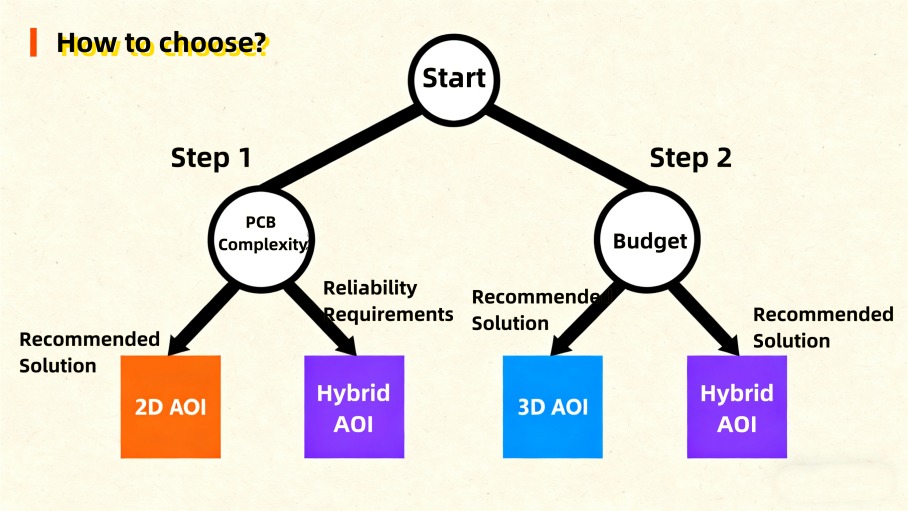

يلعب تعقيد اللوحة دورًا رئيسيًا في اختيار نظام AOI الصحيح لأي مجموعة لوحة دائرة مطبوعة. مع زيادة عدد المكونات والكثافة واستخدام تقنيات الحزم المتقدمة ، يحتاج المصنعون إلى بيانات التفتيش التي يمكن الاعتماد عليها وقابلة للتكرار. تستفيد الألواح البسيطة ذات المكونات على مستوى السطح في الغالب من 2D AOI . تستخدم هذه الأنظمة التصوير من أعلى إلى أسفل للتحقق من الأجزاء المفقودة والأخطاء لحام. أنها توفر التفتيش السريع وتوفير التكاليف ، مما يجعلها مثالية لإنتاج ثنائي الفينيل متعدد الكلور عالية الحجم.
ومع ذلك ، مع ارتفاع التعقيد ، يواجه 2D AOI التحديات. الظلال ، اختلافات الإضاءة ، وعدم وجود معلومات عمق تحد من فعاليتها. غالبًا ما تتميز مركبات ثنائي الفينيل متعدد الكلور المعقدة مكونات مصغرة ، وتخطيطات كثيفة ، وتصميمات متعددة الطبقات. في هذه الحالات ، يصبح 3D AOI ضروريًا. تستخدم أنظمة 3D AOI كاميرات متعددة أو تقنية ليزر لالتقاط بيانات الارتفاع وحجمها . هذا يسمح لهم باكتشاف العيوب مثل التزييف ، والخيوط المرفوعة ، وقضايا coplanarity - المشكلات التي لا يمكن أن يراها 2D AOI.
يعتمد الشركات المصنعة في الصناعات مثل السيارات والالكترونيات الصناعية على 3D AOI للوحات المعقدة. توفر هذه الأنظمة بيانات قياس شاملة تلبي معايير IPC-610. وهذا يتيح الكشف المبكر عن الانجراف العملية ويدعم أهدافًا غير محددة.
نظام AOI | الحد الأدنى من تعقيد اللوحة معالجة عادة | عادة ما يتم التعامل مع تعقيد اللوحة |
2D AOI | لوحات أبسط مع عمليات تفتيش على مستوى السطح ؛ فعالة لاكتشاف المكونات المفقودة والأخطاء لحام ؛ يعطي الأولوية للسرعة وفعالية التكلفة | لوحات أقل تعقيدًا دون عيوب حجمية أو متعلقة بالارتفاع ؛ عمومًا غير مناسب للوحات متعددة الطبقات أو عالية الكثافة |
3D AOI | اللوحات التي تتطلب فحص الحجمي بما في ذلك قياس الارتفاع ؛ مناسبة للكشف عن العيوب المعقدة مثل خيوط رفع وقضايا coplanarity | تخطيطات اللوحة عالية الكثافة ، متعددة الطبقات ، وتتطلب الكشف التفصيلي للعيوب ثلاثية الأبعاد ؛ تستخدم في قطاعات السيارات الإلكترونية والصناعية |
نصيحة: بالنسبة إلى ثنائي الفير
تختلف متطلبات الموثوقية بين الصناعات وتؤثر بشكل مباشر على اختيار AOI. تتطلب قطاعات مثل السيارات والفضاء والأجهزة الطبية أعلى مستويات موثوقية المنتج. في هذه الحقول ، حتى عيب واحد يمكن أن يؤدي إلى مشكلات استدعاء أو سلامة مكلفة. يجب أن تقدم أنظمة AOI نتائج تفتيش ثابتة ودقيقة لتلبية معايير الجودة الصارمة.
عدة عوامل تشكل موثوقية في اختيار AOI :
عامل | توضيح |
نوع التفتيش | يحدد ما إذا كان AOI يتفقد على مستوى اللوحة أو المكون أو مستوى SMT احتياجات الصناعة. |
قرار الصورة | الدقة العالية أمر بالغ الأهمية للكشف عن عيوب صغيرة شائعة في قطاعات الموثوقية عالية. |
سرعة التفتيش | يجب أن تطابق مقياس الإنتاج ؛ هناك حاجة إلى إنتاجية عالية دون فقد العيوب. |
ميزات الأتمتة | الأتمتة تقلل من الخطأ البشري ، ودعم جودة متسقة في الصناعات الحرجة. |
الدقة والموثوقية | أساسي لتلبية المعايير الصارمة وضمان اتساق الكشف عن العيوب. |
التكامل مع الأنظمة الأخرى | يدعم التكامل السلس خطوط الإنتاج المعقدة النموذجية في السيارات/الفضاء. |
دعم بعد البيع | الدعم المستمر يضمن الموثوقية طويلة الأجل في القطاعات الصعبة. |
تتيح أنظمة AOI الكشف المبكر عن الأخطاء ، مما يقلل من أخطاء الإنتاج المكلفة ويحسن موثوقية الأجهزة الإلكترونية. تقنيات AOI المتقدمة ، بما في ذلك التصوير من الذكاء الاصطناعي والتصوير ثلاثي الأبعاد ، تتكيف مع تصميمات PCB المعقدة وانخفاض معدلات العيب. على سبيل المثال ، يمكن أن تقلل معدات AOI من معدلات العيب من 2 ٪ إلى 0.5 ٪ عن طريق أتمتة عمليات التفتيش التي قد تكون يدويًا وتستغرق وقتًا طويلاً. يؤدي هذا التحسن في اكتشاف العيوب إلى موثوقية المنتج أعلى ورضا العملاء.
ملاحظة: إن اختيار نظام AOI الصحيح للصناعات ذات الموثوق العالي يضمن أن كل مجموعة لوحة دائرة مطبوعة تلبي معايير الجودة الأكثر صرامة.
تظل الميزانية اعتبارًا رئيسيًا عند الاختيار بين أنظمة AOI ثنائية الأبعاد و 3D. يوفر 2D AOI استثمارًا أوليًا أقل وتكاليف الصيانة المخفضة. ركزت هذه الأنظمة المصنّعين على إنتاج ثنائي الفينيل متعدد الكلور حساسة للحجم. أنها توفر فحص سريع للوحات أبسط ، ومساعدة الشركات على التحكم في النفقات.
تتطلب أنظمة AOI ثلاثية الأبعاد استثمارًا مقدمًا أعلى. تضيف تقنية التصوير المتقدمة وميزات البرامج إلى التكلفة. الصيانة وتدريب المشغل أيضا زيادة النفقات. ومع ذلك ، يوفر 3D AOI قيمة طويلة الأجل عن طريق تقليل معدلات العيب وتحسين موثوقية المنتج. بالنسبة إلى مركبات ثنائي الفينيل متعدد الكلور المعقدة ، فإن الاستثمار في 3D AOI غالبًا ما يؤدي إلى عدد أقل من الإخفاقات وأقل إعادة صياغة.
يجب على الشركات المصنعة أن تزن التكلفة الإجمالية للملكية ضد فوائد دقة التفتيش المحسنة. إن اختيار معدات AOI بناءً على حجم الإنتاج ، وتعقيد المنتج ، وأهداف الموثوقية يضمن أن النظام يلبي متطلبات الميزانية والجودة. يساعد التدريب المناسب والصيانة العادية على زيادة العائد على الاستثمار.
نصيحة: للمصنعين الذين لديهم ميزانيات محدودة ولوحات بسيطة ، يقدم 2D AOI حلاً عمليًا. بالنسبة لأولئك الذين ينتجون إلكترونيات معقدة أو يتطلبون موثوقية عالية ، يمكن أن يؤدي الاستثمار في AOI ثلاثي الأبعاد إلى توفير كبير على المدى الطويل.
إن اختيار نظام AOI لا يتعلق فقط بتلبية احتياجات التفتيش اليوم. يجب على الشركات المصنعة أيضًا النظر في كيفية تطور أداء استثماراتهم مع تطور متطلبات التكنولوجيا والصناعة. تستمر صناعة الإلكترونيات في التحرك نحو تصغير أكبر ، وكثافة مكون أعلى ، ومعايير جودة أكثر صرامة. تدفع هذه الاتجاهات أنظمة AOI لتقديم عمليات تفتيش أكثر دقة وموثوقية وغنية بالبيانات.
تعتمد أنظمة AOI 2D على مقارنة الصور والتباين. يعمل هذا النهج بشكل جيد بالنسبة للوحات البسيطة ولكنه يكافح مع مكونات معقدة أو مصغرة. نتيجة لذلك ، غالبًا ما ينتج 2D AOI معدلات مكالمة وهروب كاذبة أعلى. توفر أنظمة شبه 3D أو 2.5D بعض التحسينات ولكنها لا تزال تواجه قيودًا مماثلة. في المقابل ، تستخدم أنظمة AOI ثلاثية الأبعاد الحقيقية الفحص القائم على القياس. أنها توفر بيانات دقيقة عن ارتفاع المكون ، وحجم مفصل اللحام ، و coplanarity. هذا يقلل من المكالمات والهروب الخاطئة ، مما يساعد الشركات المصنعة على تحسين العمليات والاقتراب من الإنتاج الصفري. بالنسبة للشركات التي تهدف إلى التصنيع عالي الجودة ، غالبًا ما يكون الاستثمار في 3D AOI منطقيًا ، حتى مع ارتفاع التكاليف المقدمة.
يلخص الجدول أدناه العوامل الرئيسية التي تؤثر على قرارات AOI المقاومة للمستقبل:
وجه | ملخص |
السائقين | التصغير والإلكترونيات المعقدة والطلب على المنتجات غير العيوب والنمو في قطاعات السيارات/الطبية |
التحديات | التكلفة الأولية المرتفعة والتعقيد من 3D AOI ، الحاجة إلى البرمجة المتخصصة ، التحديثات المستمرة |
فرص | تكامل الذكاء الاصطناعي/مل لاكتشاف أفضل للعيوب ، والتوسيع في عبوات متقدمة ، واجهات سهلة الاستخدام |
الاتجاهات المستقبلية | التحول إلى 3D AOI الحقيقي ، AI/ML للتحليلات التنبؤية ، والتفتيش المضمّن في الوقت الفعلي ، وتكامل MES/ERP الرقمي ، وتركيز الاستدامة |
اتجاهات السوق الإقليمية | آسيا والمحيط الهادئ يؤدي في الحجم. تركز أمريكا الشمالية/أوروبا على قطاعات عالية القيمة وموثوقية عالية |
تبرير الاستثمار | 3D AOI يقلل من المكالمات الخاطئة ، ويوفر بيانات موثوقة ، ويدعم الصناعة 4.0 ، وهي ضرورية للتصنيع المتميز |
نصيحة: يجب أن يبحث المصنعون الذين يخططون للمستقبل عن أنظمة AOI التي تدعم AI والتعلم الآلي ، وتكامل البيانات في الوقت الفعلي ، والتوافق مع أنظمة التصنيع الرقمية.
مع تقدم تقنية AOI ، ستتكيف الأنظمة ذات البرامج المرنة والأجهزة المعيارية ودعم البائعين القوي بسهولة أكبر مع المتطلبات الجديدة. يجب أن تنظر الشركات أيضًا في سهولة تحديثات البرامج ، والقدرة على التعامل مع أنواع المكونات الجديدة ، وتكامل النظام مع شبكات بيانات المصنع. يساعد اختيار نظام AOI جاهز في المستقبل للمصنعين على الحفاظ على المنافسة مع ارتفاع معايير الصناعة وتوقعات العملاء.
يجب على الشركات المصنعة اختيار 2D AOI للتفتيش الفعال والفعال من حيث التكلفة لتجميعات ثنائي الفينيل متعدد الكلور البسيطة ، في حين أن 3D AOI يناسب لوحات معقدة مع متطلبات جودة صارمة . توافق على تقنية AOI مع احتياجات التفتيش ، وتعقيد المنتج ، والميزانية يضمن النتائج المثلى. تستفيد الشركات من استشارة بائعي AOI ، وإجراء التجارب ، ومراجعة معايرة النظام والدعم قبل وضع اللمسات الأخيرة على القرارات. يساعد إعادة النظر في دليل المقارنة والقرار على ضمان تطابق الحلول المختار متطلبات الإنتاج.

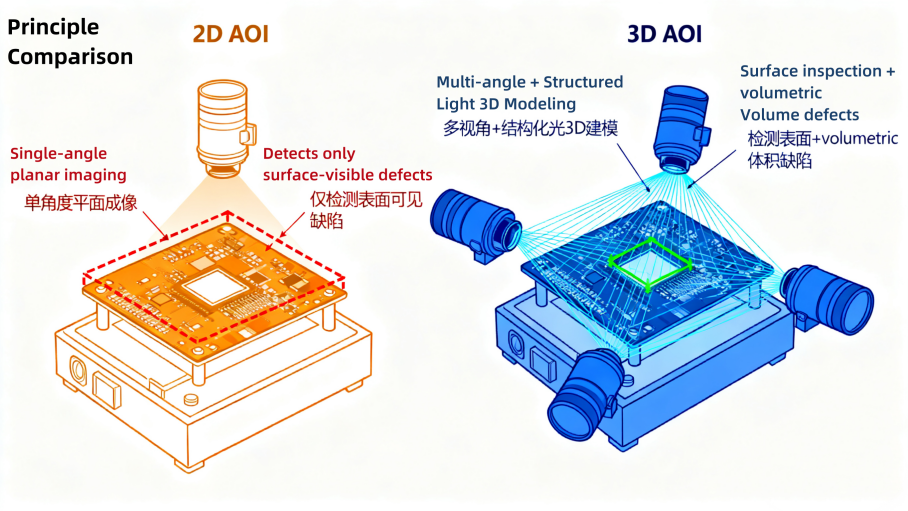

2D AOI يتفقد الألواح باستخدام صور مسطحة من زاوية واحدة. يستخدم 3D AOI زوايا متعددة وضوء منظم لقياس الارتفاع والحجم ، مع اكتشاف عيوب أكثر تعقيدًا.
2D AOI لا يمكن اكتشاف مشاكل مفصل اللحام المخفي. يتفقد الأسطح المرئية فقط. يوفر 3D AOI معلومات عمق ويمكنه تحديد العيوب المخفية أو الحجمية.
2D AOI يعمل بشكل أفضل لإنتاج عالي السرعة وعالي الحجم. إنه يوفر تفتيشًا أسرع وانخفاض التكاليف. 3D AOI يناسب خطوط أبطأ مع لوحات معقدة.
تحتاج أنظمة 3D AOI إلى مزيد من الصيانة والمعايرة. تتطلب الكاميرات والبرامج المتقدمة تحديثات منتظمة. أنظمة 2D AOI لها صيانة أبسط.
أنظمة AOI تلتقط العيوب في وقت مبكر من العملية. أنها تمنع الألواح الخاطئة من المضي قدمًا. هذا يقلل من إعادة صياغة ، ويقلل من التكاليف ، ويحسن موثوقية المنتج بشكل عام.
تجمع أنظمة AOI الهجينة بين نقاط القوة في الفحص ثنائي الأبعاد والثلاثي الأبعاد. أنها توفر تغطية مرنة وشاملة. غالبًا ما يرى المصنعون مع تعقيد اللوحة المتنوعة عوائد قوية من الأنظمة الهجينة.
يحتاج المشغلون إلى التدريب الأساسي لـ 2D AOI. تتطلب الأنظمة 3D AOI و Hybrid مهارات أكثر تقدمًا ، بما في ذلك المعايرة واستخدام البرامج. يقدم العديد من البائعين برامج تدريبية.
تدعم معظم هذا يسمح لمشاركة البيانات في الوقت الفعلي ومراقبة العمليات ، ودعم مبادرات الصناعة 4.0.أنظمة AOI الحديثة تكامل مع برنامج MES أو ERP.
