S10
I.C.T
| الكمية: | |
|---|---|

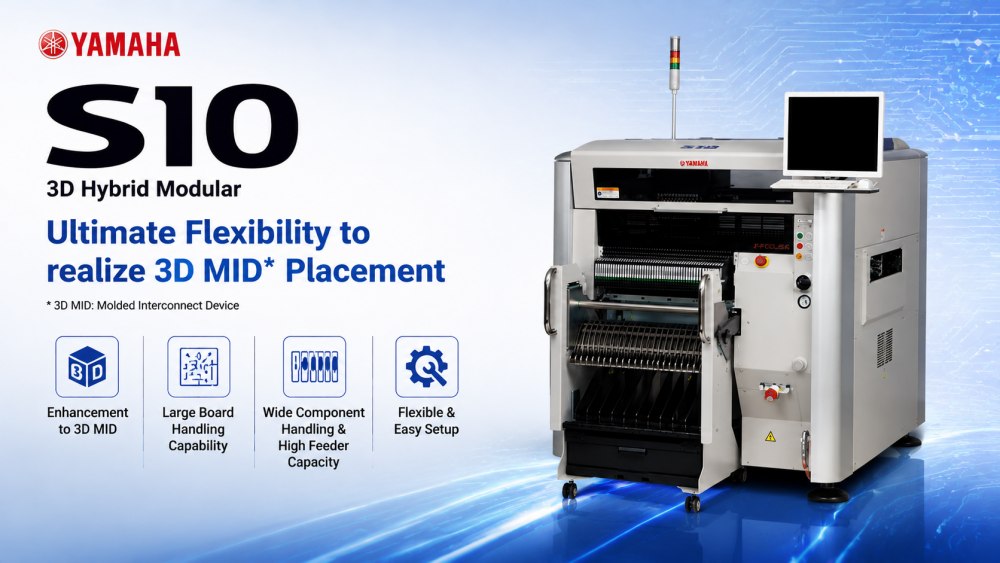

Yamaha S10 عبارة عن وحدة تركيب شرائح هجينة ثلاثية الأبعاد مصممة لإنتاج تجميعات PCB الحديثة. إنه يوفر أداءً مستقرًا عالي السرعة مع دعم مجموعة واسعة من المكونات الإلكترونية. تم تصميم النظام للمصنعين الذين يحتاجون إلى المرونة والدقة وتكامل خط SMT القابل للتطوير.
بفضل هيكله المعياري، يمكن لـ S10 التكيف بسهولة مع متطلبات الإنتاج المختلفة مثل لوحات LED والإلكترونيات الاستهلاكية ولوحات التحكم الصناعية ومنتجات الاتصالات. كما أنه يدعم التعامل مع ثنائي الفينيل متعدد الكلور الكبير وقدرة التغذية العالية، مما يجعله مناسبًا لبيئات الإنتاج عالية المزيج ومتوسطة الحجم. تساعد الآلة المصانع على تحسين الكفاءة وتقليل العمل اليدوي والحفاظ على جودة الإنتاج المستقرة.
يعتمد S10 تقنية التركيب الهجين ثلاثية الأبعاد المتقدمة لتحسين مرونة التنسيب. وهو يدعم هياكل ثنائي الفينيل متعدد الكلور المعقدة بما في ذلك تطبيقات MID. ويضمن النظام تحديد موضع المكونات بشكل مستقر ودقيق حتى في تصميمات اللوحات متعددة الطبقات، مما يساعد الشركات المصنعة على تحقيق موثوقية أعلى للمنتج.
تدعم الآلة معالجة PCB الكبيرة مع قدرة قوية على التكيف مع الناقل. يمكنه التعامل مع أحجام اللوحات المختلفة بسلاسة دون تقليل كفاءة التنسيب. وهذا يجعلها مناسبة للوحات LED ولوحات الطاقة ولوحات التحكم الصناعية التي تتطلب ركائز أكبر.
تم تصميم S10 بقدرة قوية على توسيع وحدة التغذية، مما يدعم أنواعًا متعددة من المكونات في إعداد واحد. فهو يقلل من وقت التغيير ويحسن كفاءة الإنتاج المستمر. يعتبر هذا الهيكل مثاليًا لبيئات التصنيع عالية المزيج.
يدمج النظام وظائف الإعداد الذكية التي تعمل على تبسيط تغييرات الإنتاج. يمكن للمشغلين ضبط المعلمات بسرعة، مما يقلل وقت التوقف عن العمل ويحسن مرونة الخط. يساعد المصانع على الاستجابة بشكل أسرع لأوامر الإنتاج العاجلة.
| مواصفة
| S10 | S20 | |
|---|---|---|
| حجم اللوحة (مع المخزن المؤقت غير المستخدم) | دقيقة. الطول 50 × العرض 30 مم إلى الحد الأقصى. الطول 1,330 × العرض 510 ملم (الطول القياسي 955) | دقيقة. الطول 50 × العرض 30 مم إلى الحد الأقصى. الطول 1830 × العرض 510 ملم (الطول القياسي 1455) |
| حجم اللوحة (مع استخدام المخزن المؤقت للإدخال أو الإخراج) | دقيقة. الطول 50 × العرض 30 مم إلى الحد الأقصى. الطول 420 × العرض 510 ملم | - |
| حجم اللوحة (مع استخدام المخزن المؤقت للإدخال والإخراج) | دقيقة. الطول 50 × العرض 30 مم إلى الحد الأقصى. الطول 330 × العرض 510 ملم | دقيقة. الطول 50 × العرض 30 مم إلى الحد الأقصى. الطول 540 × العرض 510 ملم |
| سمك | 0.4 - 4.8 ملم | 0.4 - 4.8 ملم |
| اللوحة اتجاه تدفق | من اليسار إلى اليمين (الأمراض القياسية) | من اليسار إلى اليمين (الأمراض القياسية) |
| اللوحة سرعة نقل اللوحة | ماكس 900 مم / ثانية | ماكس 900 مم / ثانية |
| سرعة التنسيب (12 رأسًا + 2 ثيتا) اختيار. كوند. | 0.08 ثانية/رقاقة (45,000CPH) | 0.08 ثانية/رقاقة (45,000CPH) |
| دقة الموضع A (μ+3σ) | رقاقة +/- 0.040 مم | رقاقة +/- 0.040 مم |
| دقة الموضع B (μ+3σ) | إيك +/- 0.025 ملم | إيك +/- 0.025 ملم |
| زاوية الموضع | +/-180 درجة | +/-180 درجة |
| التحكم في المحور Z / التحكم في محور ثيتا | محرك سيرفو يعمل بالتيار المتردد | محرك سيرفو يعمل بالتيار المتردد |
| ارتفاع المكون | الحد الأقصى 30 مم * 1 (المكونات الموضوعة مسبقًا: الحد الأقصى 25 مم) | الحد الأقصى 30 مم * 1 (المكونات الموضوعة مسبقًا: الحد الأقصى 25 مم) |
| المكونات القابلة للتطبيق | 0201 مم - 120 × 90 مم، BGA، CSP، موصل، إلخ. (قياسي 01005 -) | 0201 مم - 120 × 90 مم، BGA، CSP، موصل، إلخ. (قياسي 01005 -) |
| حزمة المكونات | شريط 8 - 56 مم (وحدات التغذية F1/F2)، شريط 8 - 88 مم (وحدات التغذية الكهربائية F3)، عصا، صينية | شريط 8 - 56 مم (وحدات التغذية F1/F2)، شريط 8 - 88 مم (وحدات التغذية الكهربائية F3)، عصا، صينية |
| فحص العيوب | فحص الفراغ وفحص الرؤية | فحص الفراغ وفحص الرؤية |
| لغة الشاشة | الإنجليزية، الصينية، الكورية، اليابانية | الإنجليزية، الصينية، الكورية، اليابانية |
| تحديد موضع اللوحة | وحدة قبضة اللوحة، المرجع الأمامي، تعديل عرض الناقل تلقائيًا | وحدة قبضة اللوحة، المرجع الأمامي، تعديل عرض الناقل تلقائيًا |
| أنواع المكونات | الحد الأقصى 90 نوعًا (شريط 8 مم)، 45 ممرًا × 2 | الحد الأقصى 180 نوعًا (شريط 8 مم)، 45 ممرًا × 4 |
| ارتفاع النقل | 900 +/- 20 ملم | 900 +/- 20 ملم |
| أبعاد الماكينة، الوزن | الطول 1250 × العمق 1750 × الارتفاع 1420 مم، تقريبًا. 1200 كجم | الطول 1750 × العمق 1750 × الارتفاع 1420 مم، تقريبًا. 1500 كجم |
| قائمة معدات خط SMT
يمكن دمج S10 في خط إنتاج SMT كامل بما في ذلك طابعة معجون اللحام ونظام فحص SPI وآلات الالتقاط والوضع وفرن إعادة التدفق وفحص AOI وأنظمة معالجة PCB. توفر تكنولوجيا المعلومات والاتصالات حلاً متكاملاً متكاملاً يغطي تصميم التخطيط والتركيب والتدريب ودعم ما بعد البيع.
يساعد هذا الشركات المصنعة على بناء خط إنتاج SMT مستقر وفعال ومؤتمت بالكامل. إنها مناسبة لمصانع الإلكترونيات التي تنتج الإلكترونيات الاستهلاكية، وإلكترونيات السيارات، ومنتجات LED، وأنظمة التحكم الصناعية. ويضمن الحل الكامل معدل إنتاجية مرتفعًا وجودة منتج متسقة.
| فيديو نجاح العملاء
نجحت شركة ICT في تسليم خط إنتاج SMT أوتوماتيكي بالكامل إلى عميل في كازاخستان لتصنيع إمدادات الطاقة. يشتمل الخط الكامل على محمل SMT، وطابعة أوتوماتيكية بالكامل، وآلة وضع SMT، وفرن إعادة التدفق، وناقل SMT، ونظام AOI غير المتصل بالإنترنت.
سافر مهندسونا آندي وبيلي إلى مصنع العميل للحصول على دعم التثبيت والتدريب. لقد قاموا بتوجيه الفريق خلال إعداد الماكينة وتصحيح أخطاء الإنتاج وتدريب المشغلين لضمان بدء الإنتاج بسلاسة.
بدأ العميل بنجاح الإنتاج الضخم بعد التشغيل وأكد الأداء المستقر لخط SMT بأكمله.
| دعم الخدمة والتدريب
توفر تكنولوجيا المعلومات والاتصالات خدمة دورة الحياة الكاملة لآلات Yamaha SMT بما في ذلك التثبيت ودعم البرمجة وتدريب المشغلين والمساعدة الفنية عن بعد. يضمن فريقنا الهندسي الخارجي الاستجابة السريعة لأي مشكلات تتعلق بالإنتاج.
نحن ندعم أيضًا تخطيط تخطيط خط SMT وتحسين العملية وتحسين كفاءة الإنتاج. يغطي التدريب تشغيل الماكينة، وصيانتها، واستكشاف الأخطاء وإصلاحها الأساسية، مما يساعد العملاء على بناء قدرة إنتاجية مستقلة بسرعة.
| ملاحظات العملاء
يقدر العملاء الأداء المستقر والتشغيل السهل لآلات Yamaha S10 SMT. كما أنهم يقدرون مهندسي تكنولوجيا المعلومات والاتصالات لدعم التثبيت والتدريب الاحترافي. يساعد وقت الاستجابة السريع والإرشادات الفنية الواضحة العملاء على بدء الإنتاج بسلاسة.
يسلط العديد من العملاء الضوء على جودة الماكينة الجيدة والتعبئة الموثوقة وأداء التشغيل المستقر على المدى الطويل. إن الجمع بين موثوقية المعدات ودعم الخدمة العالمية يخلق ثقة قوية في التعاون طويل الأمد.
| الشهادات والمعايير
يتم تصنيع جميع حلول تكامل معدات ICT SMT وفقًا لمعايير دولية صارمة. نحن حاصلون على شهادة CE، والامتثال RoHS، وشهادة نظام إدارة الجودة ISO9001، وبراءات الاختراع التقنية المتعددة.
تضمن هذه الشهادات جودة الماكينة المستقرة والتشغيل الآمن والامتثال لمتطلبات تصنيع الإلكترونيات العالمية.
| نبذة عن شركة ومصنع تكنولوجيا المعلومات والاتصالات
ICT هي شركة متخصصة في توفير حلول مصنع SMT تتمتع بقدرة قوية على البحث والتطوير والتصنيع والخدمة العالمية. لدينا فريق هندسي وإنتاج كبير يخدم العملاء في أكثر من 80 دولة حول العالم.
يتبع مصنعنا عمليات فحص الجودة الصارمة بدءًا من التحكم في المواد الخام وحتى اختبار الماكينة النهائي. ومن خلال الابتكار المستمر والنمو السريع للأعمال، فإننا ندعم أكثر من 1700 عميل على مستوى العالم في صناعات مثل إلكترونيات السيارات ومصابيح LED والإلكترونيات الاستهلاكية والتحكم الصناعي.
نحن ملتزمون بتوفير حلول إنتاج SMT مستقرة وفعالة وذكية للمصنعين العالميين.
