العربية  |
SCM1-د
SAMSUNG
| الكمية: | |
|---|---|
| حل وضع SMT المدمج

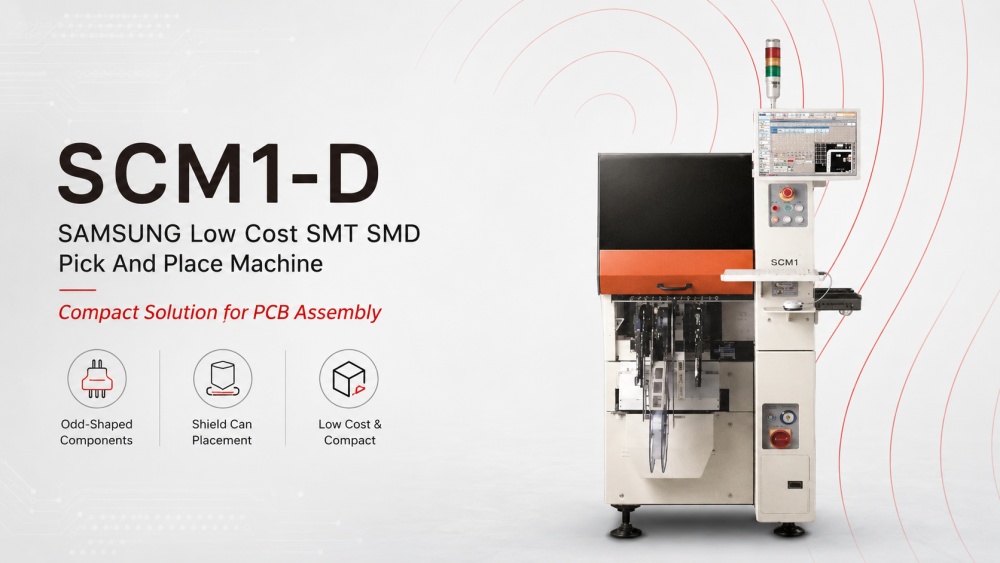

تم تصميم ماكينة SCM1-D SCM1-D SAMSUNG منخفضة التكلفة SMT SMD Pick And Place لمصانع تجميع ثنائي الفينيل متعدد الكلور التي تحتاج إلى حل رفيع وعملي لوضع علب الدرع والمكونات ذات الشكل الغريب. إنها مناسبة للعملاء الذين يريدون آلة مدمجة ذات قدرة إنتاجية مرنة وتشغيل أسهل. تدعم الماكينة فحص موضع العلبة واستخدام وحدة التغذية المختلطة وقطع الشريط الاختياري. يساعد جسمه النحيف على تقليل مساحة الخط SMT، وهو أمر مفيد عندما تكون مساحة المصنع محدودة. باعتبارها آلة اختيار ووضع SMT منخفضة التكلفة، يمكن لـ SCM1-D مساعدة المصانع في التعامل مع وضع المكونات الخاصة دون الاستثمار في أداة تركيب كبيرة عالية السرعة. يمكن لتكنولوجيا المعلومات والاتصالات أيضًا دعم التخطيط الكامل لخط SMT والتركيب والتدريب واختبار الإنتاج.
| مقدمة النموذج
الموديل عالي السرعة: SM471Plus Chip Mounter
SM471Plus عبارة عن أداة تركيب شرائح عالية السرعة تستخدم في خطوط إنتاج SMT لوضع المكونات بشكل مستقر وفعال. إنها مناسبة للمصانع التي تحتاج إلى وضع سريع لمكونات الرقائق، والدوائر المرحلية الصغيرة، وأجزاء SMD العامة. بالمقارنة مع المعدات البسيطة منخفضة التكلفة، يركز SM471Plus بشكل أكبر على السرعة وتوازن الخط والإنتاج الضخم المستقر. يمكنها العمل مع طابعة معجون اللحام، وSPI، وفرن إعادة التدفق، وAOI، وآلات معالجة PCB لبناء عملية SMT كاملة. بالنسبة للعملاء الذين يحتاجون إلى إنتاج أعلى بعد البدء باستخدام ماكينة SCM1-D منخفضة التكلفة SMT SMD Pick And Place من سامسونج، يمكن اعتبار SM471Plus خيار وضع مطور لتلبية احتياجات الإنتاج الأكبر.
الموديل المرن متوسط السرعة: SM481Plus المثبت المرن
SM481Plus عبارة عن آلة وضع SMT مرنة للعملاء الذين يحتاجون إلى السرعة ونطاق المكونات. يمكنه التعامل مع مكونات SMD مختلفة ومناسب لإنتاج ثنائي الفينيل متعدد الكلور المختلط. يُستخدم هذا النموذج غالبًا عندما يتضمن خط الإنتاج الأجهزة الإلكترونية الاستهلاكية أو لوحات التحكم أو لوحات LED أو لوحات الطاقة أو منتجات الاتصالات. ولا تقتصر قيمته على سرعة التنسيب فحسب، بل أيضًا في التشغيل المستقر، وتغيير الإنتاج بشكل أسهل، وقدرة أفضل على التكيف مع نماذج PCB المختلفة. بالنسبة لمصنع يستخدم آلة SMD Pick And Place لتجميع PCB، يمكن أن يساعد SM481Plus في تحسين مرونة الإنتاج. يمكن لتكنولوجيا المعلومات والاتصالات مطابقة هذه الآلة مع أنظمة الطباعة والفحص وإعادة التدفق ومعالجة ثنائي الفينيل متعدد الكلور وفقًا لعملية العميل.
SM482Plus حامل متعدد الوظائف
SM482Plus عبارة عن آلة وضع متعددة الوظائف مصممة لتطبيقات المكونات الأوسع. إنها مناسبة للمصانع التي تحتاج إلى وضع أنواع مختلفة من المكونات على نفس خط الإنتاج. يكون هذا النموذج مفيدًا عندما يقوم العملاء بإنتاج منتجات ذات قوائم مكونات صنف أكثر تعقيدًا، أو مكونات أكبر، أو تصميمات لوحات أكثر تنوعًا. وهو يدعم الوضع المستقر للعديد من تطبيقات SMT ويمكن استخدامه مع الأجهزة الأخرى في خط SMT كامل. بالنسبة للعملاء الذين يقارنون SCM1-D مع المعدات ذات المستوى الأعلى، يعد SM482Plus خيارًا أقوى عندما يتطلب الإنتاج مرونة أكبر وقدرة أعلى على التنسيب. يمكنه دعم تجميع ثنائي الفينيل متعدد الكلور في الإلكترونيات وقطع غيار السيارات والتحكم الصناعي ومجالات التصنيع الأخرى.
DECAN L2 حل اللوحة الطويلة
تم تصميم DECAN L2 لإنتاج PCB الطويل واللوحة الكبيرة SMT. إنها مناسبة لألواح الإضاءة LED ولوحات التحكم الطويلة ولوحات إضاءة السيارات واللوحات الصناعية وغيرها من المنتجات التي تحتاج إلى مساحة وضع أكبر. بالمقارنة مع أدوات التثبيت القياسية، يوفر DECAN L2 للمصانع مرونة أكبر عندما يصبح طول PCB مطلبًا رئيسيًا. يمكنها العمل مع الطابعات ذات اللوحة الطويلة، والناقلات، وأفران إعادة التدفق، وآلات AOI لتشكيل خط إنتاج كامل. بالنسبة للعملاء الذين يبحثون عن ماكينة الانتقاء والوضع من سامسونج أو حل Hanwha لأحجام اللوحات الخاصة، يعد DECAN L2 خيارًا قويًا. يمكن أن تساعد تكنولوجيا المعلومات والاتصالات في تصميم الخط الكامل بناءً على حجم ثنائي الفينيل متعدد الكلور وقدرته وتخطيط المصنع.
| مواصفة
| عنصر المواصفات | SCM1-D |
|---|---|
| اسم المنتج | SCM1-D آلة الالتقاط والوضع |
| نوع الآلة | الغرينية مكون غريب الشكل |
| طلب | مجموعة PCB / وضع علبة الدرع / وضع المكونات ذات الشكل الغريب |
| الوظيفة الرئيسية | وضع علب الدرع والمكونات ذات الشكل الخاص |
| سرعة | 2,400 CPH، 1 مغزل / 3000 CPH، 2 مغزل |
| بناء | 1 جسر الرافعة × 25 مغزل |
| هيكل اختياري | 1 جسرية × 1 مغزل |
| حجم ثنائي الفينيل متعدد الكلور | دقيقة. الطول 50 × العرض 50 ملم / الحد الأقصى. الطول 295 × العرض 250 ملم |
| عرض الآلة | 680 ملم |
| حجم المكون | 1005 ~ □45 ملم، الارتفاع 15 ملم |
| التعرف على المكونات | التعرف على الإضاءة الخلفية |
| فحص التنسيب | فحص موضع علبة الدرع |
| وضع الإنتاج | الإنتاج المختلط ثنائي المسار |
| دعم سطح ثنائي الفينيل متعدد الكلور | نفس إنتاج السطح العلوي/السفلي لثنائي الفينيل متعدد الكلور |
| نوع المغذية | الاستخدام المختلط لوحدة التغذية الكهربائية ووحدة التغذية الهوائية |
| رأس الموزع | فوهة واحدة وموزع واحد |
| قاطعة الشريط | قاطع شريط مدمج، اختياري |
| تغذية الملصقات | خياري |
| الميزة الرئيسية | تكلفة منخفضة، حجم صغير، وضع مرن للمكونات ذات الشكل الغريب |
| عنصر المواصفات | HM520 HS | HM520 MF |
|---|---|---|
| نموذج | اتش ام 520 اتش اس | اتش ام 520 ام اف |
| نوع الآلة | تركيب وحدات عالي السرعة | تركيب وحدات متعددة الوظائف |
| إعدادات | 20 مغزل × 2 جسر | 6 مغزل × 2 جسر |
| سرعة التنسيب | 80,000 CPH | 60,000 CPH |
| دقة التنسيب | ±25 ميكرومتر عند Cpk ≥ 1.0، رقاقة | ±40 ميكرومتر عند Cpk ≥ 1.0، رقاقة / ±30 ميكرومتر @ Cpk ≥ 1.0، IC |
| نطاق المكونات | 0201 ~ □6 ملم | 0402 ~ □55 ملم |
| البعد الآلة | الطول 890 × العمق 2,370 × الارتفاع 1,930 ملم | الطول 890 × العمق 2,370 × الارتفاع 1,930 ملم |
| الميزة الرئيسية | وضع مكونات الرقاقة بسرعة عالية | وضع مرن للمكونات المختلطة |
| التطبيق الموصى به | الإنتاج الضخم لمكونات الرقائق الصغيرة | الإنتاج بأنواع مكونات أوسع وأجزاء أكبر |
| المعلمة | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| سرعة التنسيب (الأمثل) | 78,000 CPH | 40،000 cph | 30,000 CPH | 56,000 CPH |
| عدد المغزل | 10 مغازل/رأس (1 جسر) | 6 مغازل/رأس (1 جسر) | 6 مغازل/رأس (1 جسر) | 6 مغزل / رأس (2 جسور) |
| دقة التنسيب (رقاقة) | ±40 ميكرومتر (0402) | ±40 ميكرومتر (0402) | ±40 ميكرومتر (0402) | ±28 ميكرومتر (03015) |
| دقة التنسيب (IC) | ± 50 ميكرومتر | ± 30 ميكرومتر | ± 30 ميكرومتر | ± 25 ميكرومتر |
| نطاق المكونات | 0402 ~ □14 مم (ارتفاع 12 مم) | 0402 ~ □42 مم (ارتفاع 15 مم) | 0402 ~ □55 مم (ارتفاع 15 مم) | 0402 ~ □21 مم (الارتفاع 12 مم، حتى □55 مم اختياري) |
| الحد الأقصى لحجم ثنائي الفينيل متعدد الكلور (قياسي) | 510 × 460 ملم | 460 × 400 ملم | 740 × 460 ملم | 510 × 460 ملم |
| الحد الأقصى لحجم ثنائي الفينيل متعدد الكلور (الخيار) | 610 × 460 ملم | 1500 × 460 ملم | 1200 × 510 ملم | ما يصل إلى 1200 × 460 ملم |
| سعة وحدة التغذية (8 مم) | 120ea | 120ea | 120ea | 120ea |
| نظام الرؤية | رؤية الطيران | رؤية المرحلة | رؤية المرحلة | رؤية الطيران |
| المزيد من المنتجات ذات الصلة بـ SMT
توفر تكنولوجيا المعلومات والاتصالات خطوط SMT كاملة عالية الجودة تتجاوز آلة الالتقاط والوضع SMT . تشتمل الخاصة بنا حلول إنتاج PCBA الكاملة على اللوادر المفرغة للتعامل مع اللوحات , وطابعات معجون اللحام الأوتوماتيكية للتطبيق الدقيق، وأفران إعادة التدفق متعددة المناطق للحام القوي، وأنظمة AOI المتقدمة لاكتشاف العيوب. تعمل هذه الآلات معًا بسلاسة في خطوط محكمة وفعالة. يوفر هذا الإعداد أداءً عالي الإنتاجية ومنخفض التكلفة وموثوقًا للصناعات كثيرة المتطلبات مثل السيارات والطب والإضاءة والإلكترونيات الاستهلاكية. تصبح اللوحات جاهزة للاستخدام في العالم الحقيقي. نحن نقدم التخطيط والدعم الكاملين لبناء نظام إنتاج SMT المثالي.
يمكن استخدام آلة SCM1-D SAMSUNG منخفضة التكلفة SMT SMD Pick And Place مع آلات إنتاج SMT الأخرى لتشكيل عملية تجميع PCB أكثر اكتمالاً. يمكن أن توفر تكنولوجيا المعلومات والاتصالات محمل SMT، وطابعة استنسل أوتوماتيكية، وآلة SPI، وناقل PCB، ومركب SMT، وفرن إعادة التدفق، وآلة فحص AOI، وجهاز توجيه PCB، وآلة تنظيف PCBA. تغطي هذه الآلات العملية بدءًا من تحميل ثنائي الفينيل متعدد الكلور، وطباعة عجينة اللحام، وفحص العجينة، ووضع المكونات، واللحام، والفحص البصري، وتفكيك الألواح، والتنظيف. بالنسبة للمصانع التي تستخدم SCM1-D لوضع العلب أو المكونات ذات الأشكال الفردية، يجب مطابقة المعدات ذات الصلة بعناية. إن خط SMT الجيد يشبه الفريق: لا يمكن لآلة واحدة أن تحمل اللعبة بأكملها بمفردها.
| اسم المنتج | الغرض في خط SMT |
|---|---|
| خط إنتاج SMT الجاهز | تركيا خط SMT عالي الجودة مؤتمت بالكامل ويمكن تتبعه. |
| محمل مجلة SMT | يقوم تلقائيًا بتحميل مركبات ثنائي الفينيل متعدد الكلور العارية على الخط. |
| طابعة استنسل ثنائي الفينيل متعدد الكلور التلقائي | يطبع معجون اللحام على منصات ثنائي الفينيل متعدد الكلور بدقة. |
| SMT حامل الرقائق الأوتوماتيكي | تركيب المكونات على مركبات ثنائي الفينيل متعدد الكلور بدقة. |
| فرن انحسر SMD | يذوب اللحام ليشكل وصلات صلبة. |
| معدات التفتيش ثنائي الفينيل متعدد الكلور | أجهزة فحص SMT مثل AOI وSPI والأشعة السينية ومفتش الاستنسل. |
| معدات التتبع | يسجل ويتتبع بيانات الإنتاج مثل آلة الوسم بالليزر PCBA |
| فيديو نجاح العملاء
قدمت شركة ICT الدعم الفني لأحد العملاء في أوزبكستان الذي قام ببناء مصنع كبير لتصنيع الإلكترونيات للوحات الأم للكمبيوتر ومحركات أقراص SSD ومنتجات الذاكرة والمنتجات الإلكترونية ذات الصلة. بدءًا من المرحلة المبكرة للمشروع وحتى التثبيت والتصحيح واختبار الإنتاج، عمل فريق تكنولوجيا المعلومات والاتصالات بشكل وثيق مع العميل لمساعدة كل من خطوط SMT وDIP على العمل بسلاسة. يتضمن خط SMT طابعة استنسل ICT-5151، وأربعة آلات وضع SMT، وأفران إعادة التدفق من سلسلة Lyra، وأنظمة معالجة SPI، وAOI، وPCB. يشتمل خط DIP على خط إدخال يدوي، وآلة إدخال ذات شكل فردي من JUKI، وآلة لحام موجة ICT-Acrab350، ونظام ناقل. بعد الاختبار، قدم العميل تعليقات إيجابية حول خدمة تكنولوجيا المعلومات والاتصالات وسرعة الاستجابة وجودة المعدات.
| دعم الخدمة والتدريب
توفر تكنولوجيا المعلومات والاتصالات الدعم الكامل للعملاء الذين يختارون ماكينة SCM1-D SAMSUNG منخفضة التكلفة SMT SMD Pick And Place أو خط إنتاج SMT كامل. قبل التسليم، يمكن لفريقنا المساعدة في التحقق من حجم ثنائي الفينيل متعدد الكلور ونوع المكون والقدرة الإنتاجية ومساحة المصنع وتدفق العملية. بعد وصول المعدات، يمكن لمهندسي تكنولوجيا المعلومات والاتصالات دعم التثبيت، وضبط الماكينة، وإعداد البرامج، وتعليم البرامج، واختبار الإنتاج، وتدريب المشغلين. بالنسبة إلى SCM1-D، يمكن أن يشمل التدريب إعداد وضع علبة الدرع، واستخدام وحدة التغذية، وفحص الموضع، وخيار قطع الشريط، والصيانة اليومية، واستكشاف الأخطاء وإصلاحها الأساسية. نحن أيضًا نساعد العملاء على فهم كيفية عمل SCM1-D مع الطابعات والناقلات وSPI وAOI وأفران إعادة التدفق وأجهزة SMT الأخرى.
| ملاحظات العملاء
يختار العديد من العملاء تكنولوجيا المعلومات والاتصالات لأننا لا ندعم توريد المعدات فحسب، بل ندعم أيضًا التشغيل الحقيقي للمصنع. أثناء المشاريع الخارجية، غالبًا ما يمتدح العملاء مهندسينا للتدريب الواضح والتواصل مع المرضى وحل المشكلات بسرعة. كما أنها تعطي تعليقات إيجابية حول جودة الماكينة، والاختبار المستقر، والتعبئة الدقيقة، والاستجابة السريعة لما بعد البيع. بالنسبة لمشروعات SMT، يعد الدعم السريع أمرًا مهمًا للغاية لأن مشكلة واحدة في الجهاز قد تؤثر على الخط بأكمله. تحافظ تكنولوجيا المعلومات والاتصالات على اتصال وثيق مع العميل أثناء التثبيت والإنتاج التجريبي والإنتاج الضخم المبكر. بالنسبة للعملاء الذين يختارون ماكينة انتقاء المكونات ووضعها ذات الشكل الفردي، يساعد هذا الدعم في تقليل مخاطر المشروع ويجعل بدء الإنتاج أكثر سلاسة.
| الشهادات والمعايير
تركز تكنولوجيا المعلومات والاتصالات على سلامة المنتج ومراقبة الجودة والموثوقية على المدى الطويل. يمكن لمعداتنا وحلول خط SMT أن تدعم متطلبات الشهادات الشائعة مثل CE، RoHS، ISO9001، ووثائق براءات الاختراع ذات الصلة. تساعد هذه الشهادات العملاء على تقييم سلامة المعدات ومراقبة التصنيع وإدارة جودة المصنع. قبل الشحن، تقوم تكنولوجيا المعلومات والاتصالات بفحص تشغيل الماكينة والأداء الكهربائي والمظهر والملحقات وحماية التغليف. بالنسبة للنقل في الخارج، يعد التغليف المستقر أيضًا مهمًا جدًا لأن الماكينة يجب أن تصل بأمان بعد الشحن لمسافات طويلة. سواء اختار العميل SCM1-D، أو آلة وضع علب الدرع، أو خط إنتاج SMT كامل، فإن تكنولوجيا المعلومات والاتصالات تتبع اختبارات صارمة وعمليات جودة قبل التسليم.
| نبذة عن شركة ومصنع تكنولوجيا المعلومات والاتصالات
ICT هي شركة موفرة لحلول مصنع SMT الشامل وتتمتع بخبرة في SMT وDIP والطلاء والتوزيع واللحام والفحص ومعدات معالجة ثنائي الفينيل متعدد الكلور. لدينا فرق البحث والتطوير والإنتاج والهندسة والخدمة الخاصة بنا. على مر السنين، نمت تكنولوجيا المعلومات والاتصالات بسرعة وخدمت أكثر من 1700 عميل في أكثر من 80 دولة. يتبع مصنعنا عمليات إدارة الجودة واختبار الآلة الصارمة قبل الشحن. بالنسبة للعملاء الذين يقومون ببناء مصنع جديد لتجميع ثنائي الفينيل متعدد الكلور، يمكن لتكنولوجيا المعلومات والاتصالات توفير اختيار الماكينة، وتخطيط الخط، وتخطيط العمليات، والتركيب، والتدريب، والدعم الفني على المدى الطويل. باستخدام ماكينة SCM1-D منخفضة التكلفة SMT SMD Pick And Place من سامسونج، يمكن للعملاء بناء عملية SMT أكثر مرونة لوضع المكونات الخاصة.
