YSM10
Yamaha
| الكمية: | |
|---|---|

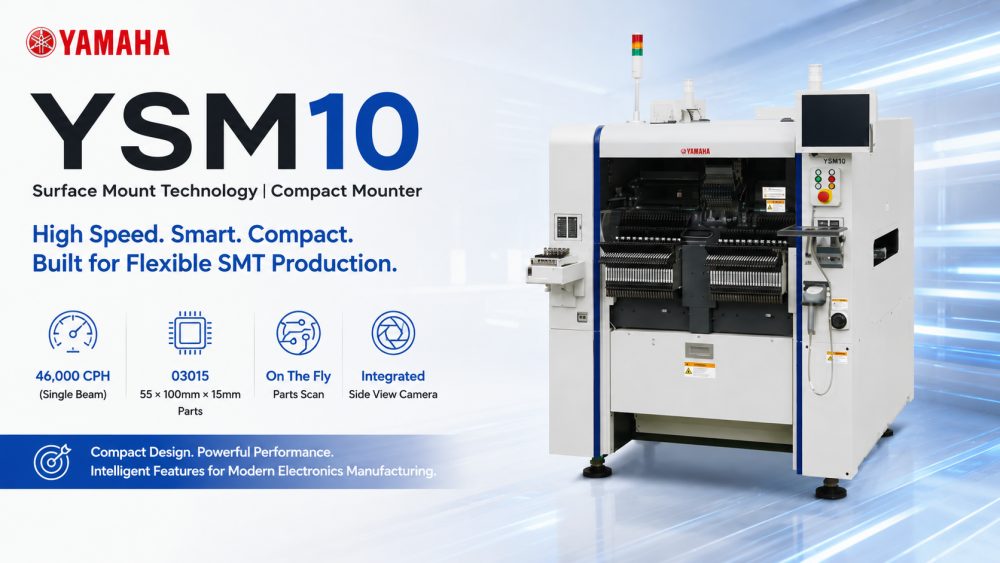

| جهاز تركيب SMT مدمج عالي السرعة
يجمع YSM10 من Yamaha بين السرعة والدقة والاكتناز في حل واحد للالتقاط والمكان SMT. تم تصميمه لأحجام PCB الصغيرة إلى المتوسطة، فهو يتعامل بكفاءة مع المكونات التي تتراوح من رقائق 0201 إلى الأجزاء الأكبر. توفر الماكينة تكوينات مرنة متعددة الرؤوس وأنظمة رؤية متكاملة، مما يضمن إنتاجية عالية بأقل وقت للإعداد. يعتبر YSM10 مثاليًا للمصانع التي تحتاج إلى تجميع SMT موثوق به دون شغل مساحة إنتاج كبيرة.
| ميزات المنتج
تركيب عالي السرعة واحدًا تلو الآخر تقوم
رؤوس YSM10 أحادية الشعاع باختيار المكونات ووضعها بسرعة عالية، مما يحقق ما يصل إلى 46,000 CPH في ظل الظروف المثالية. يضمن محركها الدوار دقة متسقة مع تقليل وقت التوقف عن العمل أثناء تغيير الفوهة.
كاميرا الرؤية الجانبية المدمجة
مزودة بكاميرا رؤية جانبية مدمجة، يكتشف YSM10 تلقائيًا ارتفاعات الأجزاء ومواضعها، مما يضمن تحديد موضعها بدقة. تدعم الكاميرا فحص المكونات سريعًا للحصول على تجميع عالي الجودة.
وحدة التغذية فائقة التحميل
يعمل ابتكار وحدة التغذية فائقة التحميل على تقليل وقت التوقف عن العمل من أجل تجديد وحدة التغذية. يمكن للمشغلين تحميل المكونات بسرعة دون مقاطعة الإنتاج، مما يؤدي إلى تحسين كفاءة الخط بشكل عام.
| مواصفة
| نموذج | YSM10 | |
| ينطبق ثنائي الفينيل متعدد الكلور | الطول 510 × العرض 460 مم - الطول 50 × العرض 50 مم * استشرنا بخصوص أحجام الألواح التي تتجاوز الأبعاد L510 | |
| القدرة على التركيب | HM Head (10 فوهة) المواصفات. | رأس HM5 (5 فوهة) المواصفات. |
| 46,000CPH (الظروف المثالية للشركة) | 31,000CPH (الظروف المثالية للشركة) | |
| المكونات القابلة للتطبيق | 03015-W 55 x L 100 مم (التعرف المقسم لأكثر من عرض 45 مم)، الارتفاع: 15 مم أو أقل * متطلبات الكاميرات المتعددة (اختياري) للمكونات التي يزيد ارتفاعها عن 6.5 مم، أو يزيد حجمها عن 12 مم مربع | |
| دقة التركيب | ±0.035 مم (±0.025 مم) Cpk≧1.0 (3σ) | |
| عدد أنواع المكونات | لوحة الإعداد: 96 نوعًا بحد أقصى (تحويل وحدة تغذية الشريط بعرض 8 مم) الدرج: 15 نوعًا (معدات sATS 15، Max، JEDEC) | |
| مزود الطاقة | تيار متردد ثلاثي الطور 200/208/220/240/380/400/416 فولت ±10% 50/60 هرتز | |
| مصدر إمداد الهواء | 0.45MPa أو أكثر، حالة نظيفة وجافة | |
| البعد الخارجي | الطول 1,254 × العرض 1,440 × الارتفاع 1,445 ملم (باستثناء النتوءات) | |
| وزن | 1,270 كجم | |
* المواصفات والمظهر عرضة للتغيير دون إشعار مسبق.
* اتصل بتكنولوجيا المعلومات والاتصالات لمزيد من التفاصيل.
| قائمة معدات خط SMT
يتم دمج Σ-G5SⅡ بشكل شائع في خط إنتاج SMT كامل بما في ذلك طابعة معجون اللحام ونظام فحص SPI وفرن إعادة التدفق وآلة فحص AOI ومعدات معالجة PCB. توفر تكنولوجيا المعلومات والاتصالات تكاملاً كاملاً للخط يغطي حلول SMT وDIP والطلاء وأتمتة المصانع الذكية لمساعدة العملاء على بناء أنظمة تصنيع إلكترونيات فعالة وقابلة للتطوير في جميع أنحاء العالم.
| فيديو نجاح العملاء
في كازاخستان، نجحت تكنولوجيا المعلومات والاتصالات في تسليم خط SMT كامل لإنتاج إمدادات الطاقة، بما في ذلك محمل SMT، وطابعة أوتوماتيكية بالكامل، وفرن إعادة التدفق، وناقل، وAOI غير متصل بالإنترنت. وقام مهندسو تكنولوجيا المعلومات والاتصالات بتوفير التركيب والتدريب في الموقع، مما يضمن وصول الخط إلى الأداء الأمثل. أشاد العميل بجودة المعدات والدعم: 'جميع الآلات من شركة تكنولوجيا المعلومات والاتصالات الصينية ذات نوعية جيدة وسعر جيد. شكرًا لك آندي وبيلي على بناء هذا الخط وتدريبنا على استخدام هذه الآلات'
| دعم الخدمة والتدريب
توفر تكنولوجيا المعلومات والاتصالات خدمات التركيب والتشغيل والتدريب الكاملة لجميع معدات SMT. يقوم المهندسون بتوجيه العملاء من خلال الإعداد والتشغيل والصيانة واستكشاف الأخطاء وإصلاحها. هدفنا هو ضمان قدرة المشغلين على إدارة خط SMT بشكل مستقل بثقة وتحقيق مخرجات الإنتاج المثالية من اليوم الأول.
| مدح العملاء
يشيد العملاء دائمًا بتكنولوجيا المعلومات والاتصالات للحصول على الدعم الفني السريع والشحنات المعبأة جيدًا والمعدات عالية الجودة. يتم الاعتراف بالمهندسين لاحترافهم وتدريبهم الفعال. تسلط التعليقات الضوء على موثوقية أجهزة تكنولوجيا المعلومات والاتصالات، وسهولة الاستخدام، والاستجابة السريعة لتحديات الإنتاج.
| لدينا شهادة
جميع آلات ICT Yamaha SMT، بما في ذلك YSM10، تحمل شهادات CE وRoHS وISO9001 وبراءات اختراع خاصة. وتضمن هذه الشهادات الامتثال لمعايير السلامة والجودة الدولية، مما يمنح العملاء الثقة في كل من الأداء والالتزام التنظيمي.
