في عالم التصنيع SMT سريع الخطى اليوم، يمكن لآلة فحص لصق اللحام الموثوقة أن تحدث فرقًا كبيرًا بين ثنائي الفينيل متعدد الكلور عالي الجودة وإعادة العمل المكلفة. سواء كنت تقوم بتشغيل خط نموذج أولي صغير أو منشأة إنتاج كبيرة الحجم، فإن فهم تقنية SPI يساعدك على اكتشاف عيوب معجون اللحام مبكرًا، وتعزيز إنتاجيتك، وتوفير المال. يرشدك هذا الدليل إلى كل شيء بدءًا من الأساسيات وحتى التكامل المتقدم، حتى تتمكن من تحديد ما إذا كانت SPI تناسب إعدادك.
يعد فحص معجون اللحام، أو SPI، خطوة أساسية في تقنية التثبيت على السطح (SMT) حيث تقوم الآلة بفحص معجون اللحام المطبوع على PCB قبل وضع المكونات. فكر في معجون اللحام باعتباره الغراء الذي يحمل أجزاء صغيرة مثل المقاومات والرقائق في مكانها أثناء اللحام. إذا كان المعجون أكثر من اللازم، أو قليلًا جدًا، أو في المكان الخطأ، فقد يسبب مشاكل كبيرة لاحقًا، مثل الدوائر القصيرة أو التوصيلات الضعيفة.
تستخدم آلة SPI الكاميرات والأضواء لمسح اللوحة وقياس العجينة. فهو يبحث عن المشكلات التي قد تفوتها العين البشرية، خاصة على اللوحات الصغيرة ذات الفوط الصغيرة. بدون SPI، تمر العديد من العيوب حتى الاختبار النهائي، مما يؤدي إلى إضاعة الوقت والمواد. وفقًا لتقارير الصناعة، فإن ما يصل إلى 70% من عيوب SMT تبدأ بطباعة معجون لحام سيئ. ولهذا السبب فإن SPI يشبه نظام الإنذار المبكر لخط الإنتاج الخاص بك.
في خط SMT النموذجي، يأتي SPI مباشرة بعد طابعة لصق اللحام وقبل آلة الالتقاط والوضع. إليك كيفية ملاءمتها:
أولاً، تقوم الطابعة بتطبيق معجون اللحام على PCB من خلال الاستنسل. ومن ثم، يقوم جهاز SPI بفحصه على الفور. إذا كان كل شيء يبدو جيدًا، تنتقل اللوحة إلى الموضع الذي تتم فيه إضافة المكونات. إذا لم يكن الأمر كذلك، يقوم الجهاز بوضع علامة عليه للتنظيف أو إعادة الطباعة.
يعد هذا الموضع أمرًا بالغ الأهمية لأن إصلاح مشكلات اللصق مبكرًا يكون أسهل بكثير من إصلاحه بعد إعادة التدفق. في الخطوط عالية السرعة، يعمل SPI بشكل مضمن دون إبطاء الأمور كثيرًا. بالنسبة للإعدادات الأصغر حجمًا، تتيح لك SPI غير المتصلة بالإنترنت فحص اللوحات على دفعات. وفي كلتا الحالتين، فإنه يمنع الألواح السيئة من المضي قدمًا، مما يوفر عليك من الخردة باهظة الثمن.
قد يبدو تخطي SPI وسيلة لخفض التكاليف، ولكنه غالبًا ما يؤدي إلى نتائج عكسية. تظهر بيانات الصناعة أنه بدون SPI، يمكن أن تمثل عيوب وصلة اللحام ما بين 60 إلى 80% من إجمالي حالات فشل SMT. قد تكلف كل لوحة معيبة ما بين 10 إلى 50 دولارًا لإعادة العمل، دون احتساب وقت الإنتاج الضائع.
على سبيل المثال، في صناعة السيارات أو صناعة ثنائي الفينيل متعدد الكلور الطبي، يمكن أن تؤدي وصلة لحام واحدة سيئة إلى سحب المنتج بتكلفة الآلاف. وجدت دراسة أجرتها IPC، رابطة صناعة الإلكترونيات، أن الخطوط التي تحتوي على SPI لديها معدلات عيوب أقل بنسبة 50% من تلك التي لا تحتوي عليها. على مدار عام، يؤدي ذلك إلى تحقيق وفورات كبيرة. إذا كان خطك ينتج 10000 لوحة شهريًا، فحتى تحسين الإنتاجية بنسبة 1% يمكن أن يوفر 10000 دولار أو أكثر.

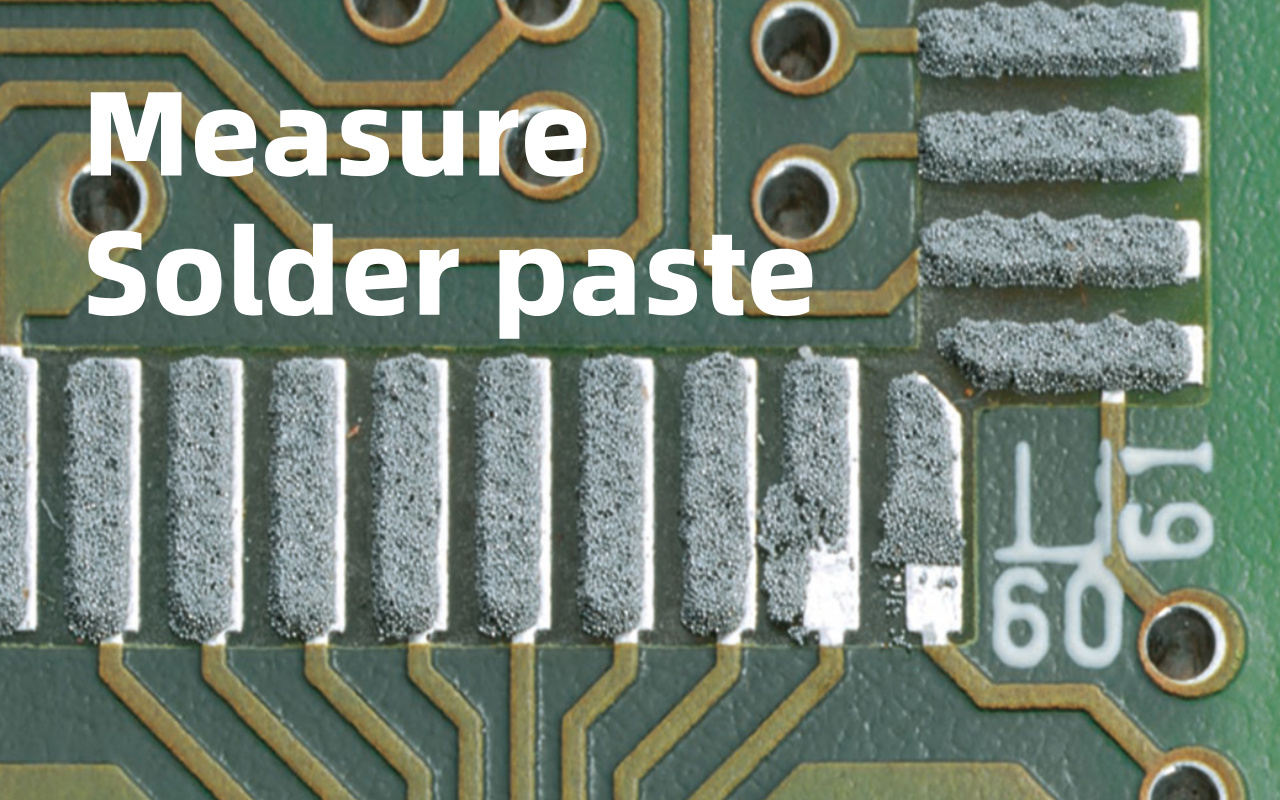

تعمل آلة SPI في جوهرها مثل الماسح الضوئي فائق الدقة. يستخدم الضوء والكاميرات لإنشاء خريطة ثلاثية الأبعاد لمعجون اللحام الموجود على PCB. يُطلق على المبدأ الرئيسي اسم قياس ملامح التحول الطوري، حيث تقوم الآلة بإسقاط أنماط من الضوء على اللوحة وقياس كيفية تشوهها فوق رواسب العجينة.
يرتد هذا الضوء مرة أخرى إلى الكاميرا، ويقوم البرنامج بحساب ارتفاع وعرض وشكل كل نقطة لصق. إنه مشابه لكيفية تحديد معرف الوجه في هاتفك لميزاتك، ولكن بالنسبة إلى نقاط اللحام الصغيرة. يقوم الجهاز بمقارنة هذه البيانات بمواصفات التصميم الخاصة بك ويضع علامة على أي شيء خارج نطاق التسامح.
SPI لا يلتقط الصور فقط؛ فهو يقيس أشياء محددة لضمان اللحام الجيد:
- الارتفاع: ما هو طول المعجون. منخفض جدًا يعني ضعف المفاصل. عالية جدًا يمكن أن تسبب الجسر.
- المساحة: انتشار المعجون على الوسادة. وينبغي أن تغطي 80-100٪ دون أن تمتد.
- الحجم: مجموع كمية المعجون. يعد هذا أمرًا بالغ الأهمية للمفاصل المتسقة - اهدف إلى تحقيق تباين بنسبة ±10%.
- الإزاحة: إذا تم نقل المعجون من مركز اللوحة. حتى 50 ميكرون يمكن أن يؤدي إلى شواهد القبور.
تقوم بعض الآلات أيضًا بالتحقق من عيوب الشكل مثل القمم أو الوديان في العجينة. تتم هذه القياسات بالميكرونات، وهي أدق من شعرة الإنسان، مما يضمن دقة المكونات الحديثة الصغيرة.
عند تشغيل لوحة عبر SPI، إليك ما يحدث:
1. يقوم الناقل بنقل ثنائي الفينيل متعدد الكلور إلى موضعه.
2. يقوم الجهاز بمسح اللوحة، وإسقاط أنماط الضوء.
3. تلتقط الكاميرات الصور من زوايا متعددة.
4. يقوم البرنامج ببناء نموذج ثلاثي الأبعاد وتحليل كل لوحة.
5. تظهر النتائج على الشاشة: الأخضر للخير، والأحمر للشر، مع تفاصيل عن الأخطاء.
6. إذا كان الأمر جيدًا، فإن اللوحة تتحرك؛ إذا لم يكن الأمر كذلك، فقد يتم تنظيفه تلقائيًا أو تنبيهك.
على الشاشة، سترى عروضًا ملونة ثلاثية الأبعاد للمعجون، مثل خريطة توبو. من السهل اكتشاف المشكلات وضبط إعدادات الطابعة على الفور.

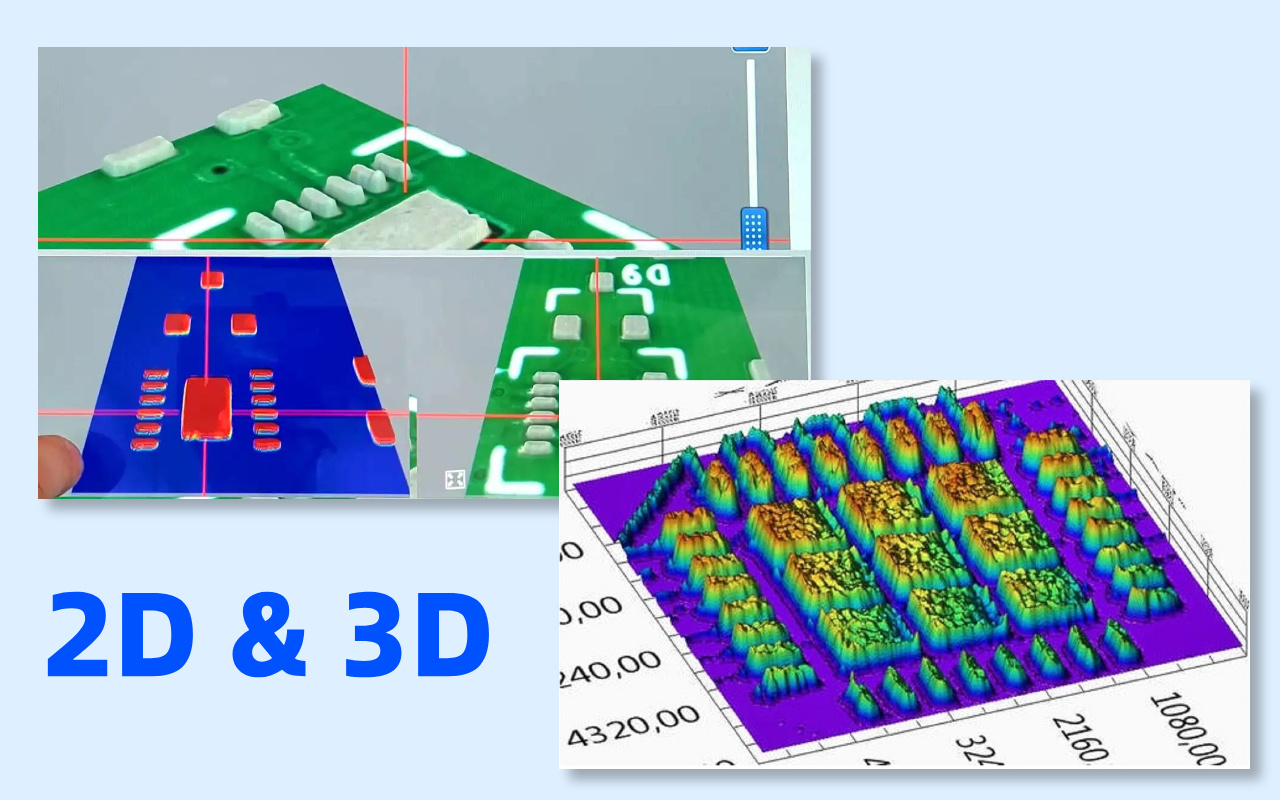

يستخدم 2D SPI الكاميرات الأساسية لإلقاء نظرة على العرض العلوي لمعجون اللحام. فهو يقيس المساحة والموضع ولكن لا يمكنه معرفة الارتفاع أو الحجم بدقة. إن الأمر يشبه الحكم على مدى نضج الكعكة من خلال المظهر وحده، وقد لا تلحظ ذلك إذا كانت غير مطبوخة جيدًا من الداخل.
تشمل القيود عيوب الارتفاع المفقودة، والإنذارات الكاذبة من الظلال، والسرعات البطيئة على اللوحات المعقدة. بالنسبة لمركبات ثنائي الفينيل متعدد الكلور البسيطة ذات الوسائد الكبيرة، قد يكون ثنائي الأبعاد مناسبًا، ولكن بالنسبة للإلكترونيات الحديثة، غالبًا ما لا يكون ذلك كافيًا. تبدأ الأسعار بحوالي 30 ألف دولار، لكنك تحصل على ما تدفعه مقابل الدقة.
يضيف 3D SPI قياس العمق باستخدام الليزر أو الضوء المنظم، مما يعطي صورة كاملة لحجم العجينة وشكلها. إنه يلتقط المزيد من العيوب، مثل الحجم غير الكافي الذي يبدو جيدًا من الأعلى.
المزايا: دقة أعلى (تصل إلى 0.67 ميكرون)، وعدد أقل من المكالمات الخاطئة، وبيانات أفضل لتعديل العمليات. إنه ضروري للأجزاء الدقيقة مثل رقائق 01005. على الرغم من أنها أكثر تكلفة (80.000 دولار أمريكي)، إلا أنها تؤتي ثمارها في عوائد أعلى. تستخدم معظم المصانع الكبرى الآن تقنية ثلاثية الأبعاد.
إليك مقارنة سريعة:
| ميزة | 2D SPI | 3D SPI |
|---|---|---|
| دقة | جيد للمنطقة (10-20um) | ممتاز للحجم/الارتفاع (1-5um) |
| سرعة | سريع (0.5-1 ثانية/مجال الرؤية) | أسرع على الأجهزة الحديثة (0.35 ثانية/مجال الرؤية) |
| معدل الاتصال الخاطئ | أعلى (5-10%) | أقل (1-3%) |
| الأفضل ل | مجالس بسيطة | معقدة وعالية الموثوقية |
اختر بناءً على مدى تعقيد ثنائي الفينيل متعدد الكلور وميزانيتك.

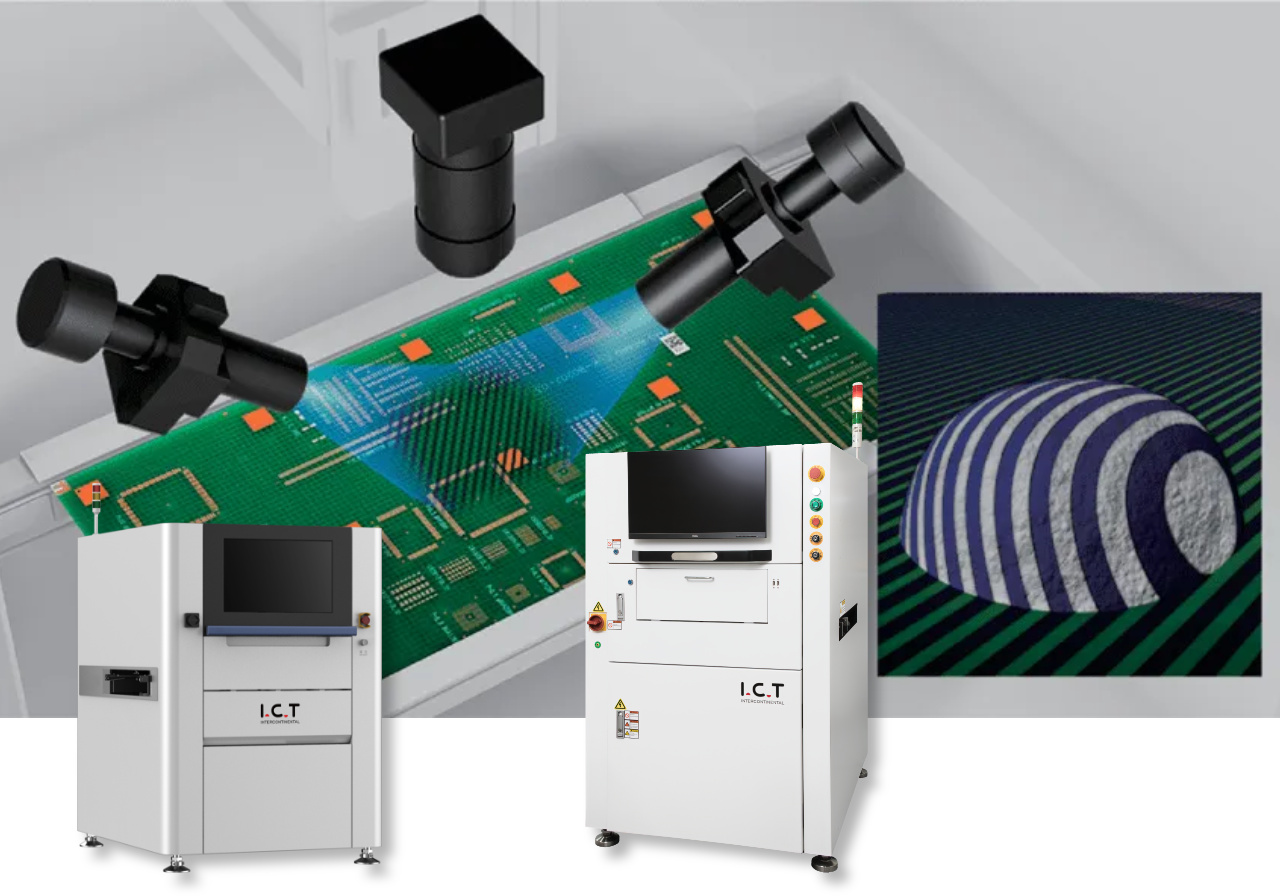

تظهر تقارير الصناعة أن مشاكل معجون اللحام تسبب ما يصل إلى 30% من جميع العيوب في تجميع ثنائي الفينيل متعدد الكلور. بدون SPI، غالبًا ما تمر هذه المشكلات دون أن يلاحظها أحد حتى مراحل لاحقة، مما يؤدي إلى المزيد من حالات الفشل. ولكن عند إضافة SPI، يمكنها تقليل عيوب ما قبل إعادة التدفق بنسبة تصل إلى 70%، وفقًا لدراسات SMTA.
وهذا يعني عددًا أقل من مفاصل اللحام السيئة بشكل عام، حيث تشهد بعض المصانع انخفاضًا بنسبة 60-80٪ في مشاكل اللحام. على سبيل المثال، يقول تقرير من Global SMT أن ما يقرب من 30% من عيوب PCBA تأتي من معجون لحام رديء، وأن SPI يوقفها مبكرًا. في الخطوط ذات الحجم الكبير، يمكن أن يؤدي هذا التخفيض إلى زيادة العائد الإجمالي من 90% إلى 98% أو أعلى.
فكر في الأمر: إذا كان خطك ينتج 10000 لوح شهريًا، فإن قطع العيوب بنسبة 60% يمكن أن ينقذ مئات الألواح من الخردة. بالإضافة إلى ذلك، يوفر لك SPI البيانات لإصلاح مشكلات الطباعة بسرعة، مما يمنع تكرار الأخطاء. وبمرور الوقت، يؤدي هذا إلى إنتاج أكثر اتساقًا وعملاء أكثر سعادة. تذكر أن هذه الأرقام تأتي من بيانات الصناعة الحقيقية، لذا فإن SPI ليس مجرد شيء من الجيد امتلاكه - إنه استثمار ذكي للحصول على جودة أفضل.
في أحد المصانع التي تصنع أجزاء الهاتف، قبل SPI، كان معدل إعادة العمل يبلغ 5% بسبب مشكلات اللحام. وبعد إضافة SPI، انخفضت العيوب إلى أقل من 1%، مما أدى إلى توفير 200000 دولار في ستة أشهر فقط.
حدث هذا لأن SPI اكتشف مشكلات حجم العجينة مبكرًا، قبل أن تصبح المفاصل صعبة الإصلاح. مثال آخر من إحدى الشركات المصنعة لثنائي الفينيل متعدد الكلور: توقف إنتاج التمرير الأول عند 80%، مع وجود العديد من أخطاء الطباعة.
بمجرد تطبيق SPI، قفز العائد إلى 95%، وقاموا بتخفيض الخردة بنسبة 50%. واستخدموا بيانات الجهاز لتعديل إعدادات الطابعة، مثل ضبط الضغط والسرعة. في دراسة أجرتها شركة Circuit Insight، شهدت إحدى الشركات انخفاضًا بنسبة 70% في العيوب بعد SPI، حيث انتقلت من الجسور المتكررة إلى لا شيء تقريبًا.
بالنسبة لصانعي الأجهزة الطبية، ساعد SPI في تلبية قواعد الجودة الصارمة، مما أدى إلى تقليل حالات الفشل من 2% إلى 0.5%. توضح هذه الحالات كيف أن SPI يؤتي ثماره بسرعة، غالبًا في أقل من عام. إذا واجه مصنعك مشكلات مماثلة، فقد تظهر تجربة بسيطة تحسينات كبيرة على الفور.
بالإضافة إلى عدد أقل من العيوب، تقلل SPI من إعادة العمل، والتي يمكن أن تكلف من 5 إلى 20 دولارًا لكل لوحة من حيث الوقت والمواد. ومن خلال اكتشاف المشكلات في وقت مبكر، يمكنك تجنب سحب الألواح من الخط لاحقًا، مما يوفر ساعات العمل.
يؤدي هذا إلى زيادة عائد التمريرة الأولى، مما يعني تمرير المزيد من اللوحات في المحاولة الأولى دون إصلاحات. على سبيل المثال، تشير تقارير المصانع إلى ارتفاع إنتاجيتها من 90% إلى 98%، مما يعني نفايات أقل وإنتاجًا أسرع. يمنحك SPI أيضًا بيانات حقيقية، مثل اتجاهات حجم اللصق، حتى تتمكن من منع المشكلات قبل أن تبدأ.
وعلى مدى شهر، يمكن أن يوفر هذا الآلاف من تكاليف الخردة وحدها. بالإضافة إلى ذلك، الجودة الأفضل تعني عوائد أقل من العملاء، مما يؤدي إلى بناء سمعتك. تتضمن الامتيازات المخفية وقتًا أقل للتوقف عن العمل، حيث يقضي فريقك وقتًا أقل في استكشاف الأخطاء وإصلاحها.
على المدى الطويل، يساعد SPI خط الإنتاج بأكمله على العمل بشكل أكثر سلاسة وكفاءة. إنه مثل وجود مجموعة إضافية من العيون التي تدفع تكاليفها من خلال المدخرات.

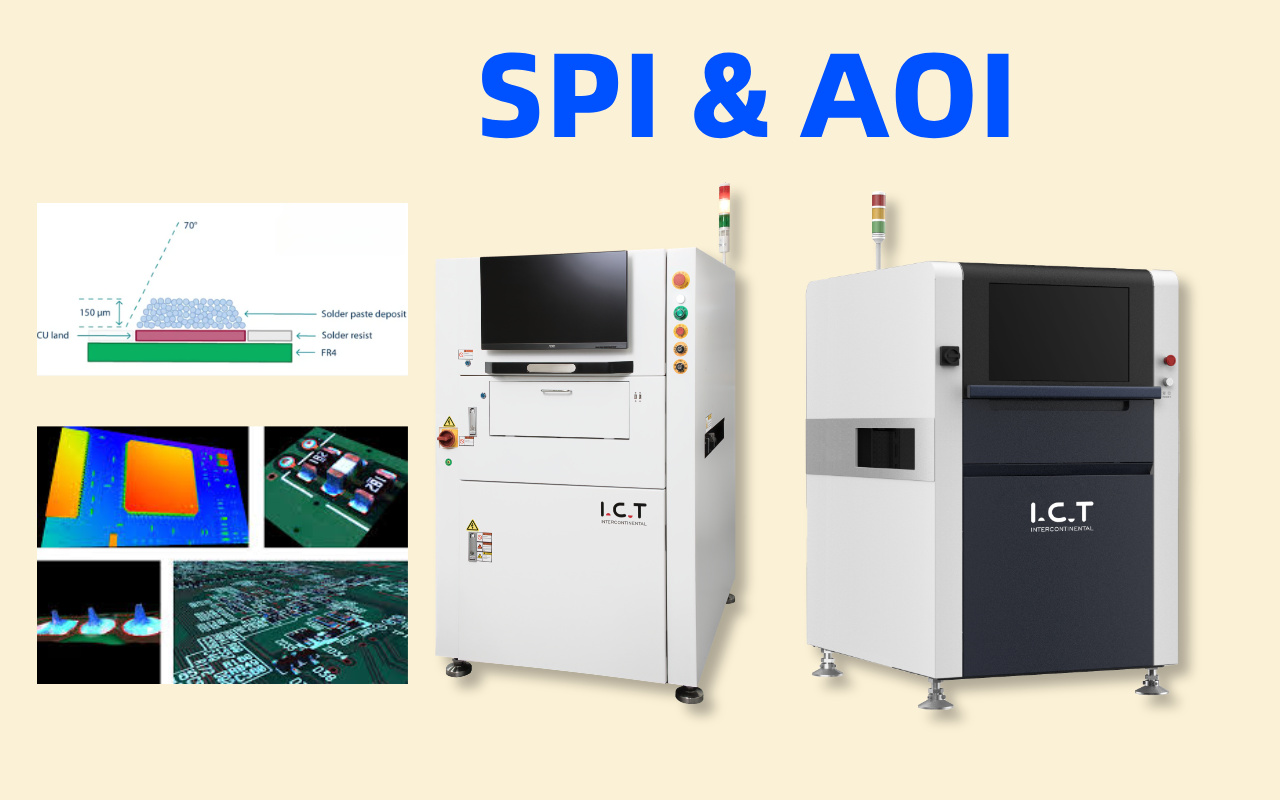

يقوم SPI بفحص معجون اللحام قبل وضع الأجزاء، لذلك فهو يكتشف مشكلات مثل القليل جدًا من المعجون الذي قد يتسبب في فتح المفاصل لاحقًا. لا تستطيع آلة فحص AOI الرؤية أسفل المكونات، لذا فهي لا تتمكن من رؤية مشكلات اللصق المخفية هذه.
على سبيل المثال، إذا كان حجم اللصق متوقفًا بنسبة 20%، فإن SPI يضع علامة عليه على الفور، لكن AOI ترى اللحام السيئ فقط بعد التسخين. يتحقق SPI أيضًا من الارتفاع والشكل، مما يمنع الجسور أو نقاط الضعف التي قد تتجاهلها AOI.
في اللوحات ذات الطبقة الدقيقة، يلتقط SPI إزاحات صغيرة تصل إلى 50 ميكرون، والتي لا تستطيع AOI اكتشاف التدفق المسبق. هذا الالتقاط المبكر يوفر عليك من الإصلاحات المكلفة في المستقبل. تشير الدراسات إلى أن SPI يعالج 60-70% من عيوب الطباعة التي لا تراها AOI أبدًا.
بدون SPI، تمر العديد من المشكلات إلى الاختبار النهائي. لذا، إذا كان اللصق هو نقطة ضعفك، فإن SPI هو المفتاح لإيقافها أولاً. بشكل عام، يركز SPI على الوقاية، في حين أن AOI تركز أكثر على التحقق من النتيجة النهائية.
تقوم AOI بالفحص بعد وضع الأجزاء ولحامها، لذلك تجد المكونات المفقودة التي لا يمكن لـ SPI رؤيتها لأنها تنظر فقط إلى اللصق. على سبيل المثال، إذا كانت الشريحة مقلوبة أو ذات قطبية خاطئة، فإن AOI تلتقطها بسهولة. يفتقد SPI مشكلات ما بعد الطباعة مثل الأجزاء المتغيرة أثناء التنسيب.
تكتشف AOI أيضًا خدوش السطح أو أخطاء الأبعاد على اللوحة النهائية. في عملية اللحام، تكتشف AOI الجسور أو اللحام غير الكافي بعد إعادة التدفق، وهو ما لا يستطيع SPI التنبؤ به بشكل كامل. أشياء مثل شواهد القبور، حيث تقف الأجزاء، هي قوة AOI.
تظهر البيانات أن AOI تغطي 50% من عيوب التجميع التي تحدث بعد اللصق. بدون AOI، قد تقوم بشحن لوحات بها عيوب واضحة. لذلك، تعتبر AOI رائعة لعمليات الفحص النهائية، في حين أن SPI مخصصة لإصلاحات اللصق المبكرة. معًا، يغطون العملية برمتها.
بالنسبة للخطوط كبيرة الحجم التي تنتج أكثر من 10000 لوحة يوميًا، استخدم كلاً من SPI وAOI المضمنين لإجراء عمليات الفحص في الوقت الفعلي. وهذا يبقي العيوب منخفضة ويلبي أهداف PPM الصارمة. ابدأ باستخدام SPI بعد الطباعة لإصلاح اللصق، ثم AOI بعد إعادة التدفق للتجميع النهائي.
في الإعدادات متوسطة الحجم، مثل 1000 إلى 5000 لوحة، جرب واجهة SPI غير المتصلة بالإنترنت مع AOI المضمنة لتوفير التكاليف. بهذه الطريقة، يمكنك التحقق من اللصق دفعة واحدة ولكنك تكتشف مشكلات التنسيب بسرعة. بالنسبة للخطوط ذات الحجم المنخفض أو النماذج الأولية التي تقل عن 500 لوحة، ابدأ بـ SPI فقط إذا كان اللصق هو المشكلة الرئيسية، وأضف AOI لاحقًا إذا لزم الأمر.
نصيحة بشأن الميزانية: إذا كانت الأموال محدودة، قم بإعطاء الأولوية لـ SPI لأنه يوقف 60% من العيوب مبكرًا. قم بدمجها مع البرامج الذكية لمشاركة البيانات، وتحسين الخط بأكمله. تشير الدراسات إلى أن استخدام كلا النوعين يعزز العائد بنسبة 15-20% مقارنة بواحد وحده. اضبط بناءً على مدى تعقيد ثنائي الفينيل متعدد الكلور الخاص بك - يعني المزيد من التعقيد أن كلاهما ضروري. يضمن هذا التحرير والسرد الجودة دون إبطاء الإنتاج.

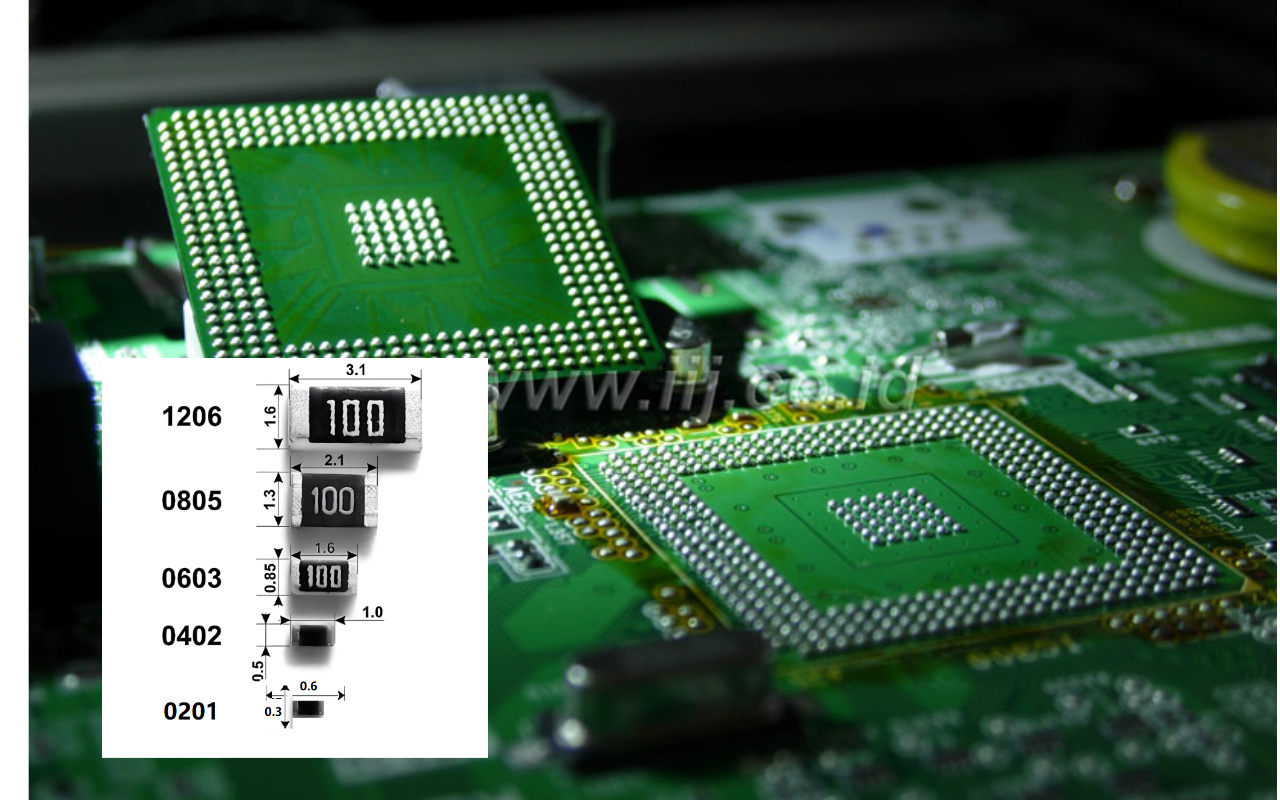

إذا كان PCB الخاص بك يستخدم أجزاء صغيرة جدًا مثل المقاومات 01005، أو المكثفات 0201، أو رقائق BGA ذات درجة 0.3 مم، فيجب أن يكون لديك SPI. يبلغ عرض هذه الوسادات الصغيرة 0.15-0.25 مم فقط، لذلك حتى التحول بمقدار 30 ميكرون أو خطأ في الحجم بنسبة 10% يمكن أن يتسبب في فتح المفاصل أو السراويل القصيرة.
لا يمكن للعين البشرية وكاميرات الطابعة البسيطة ثنائية الأبعاد اكتشاف مثل هذه الأخطاء الصغيرة بشكل موثوق. مثال حقيقي لمصنع: إحدى الشركات التي تصنع وحدات 5G تستخدم للحصول على وصلات مفتوحة بنسبة 8% في 0201 قطعة؛ وبعد إضافة 3D SPI، انخفض ذلك إلى 0.3%.
مع درجة الصوت الدقيقة، يجب أن يظل حجم معجون اللحام في حدود ±10%، ويمكن فقط لـ 3D SPI قياس ذلك بدقة في كل مرة. إذا كنت تنتقل إلى حزم أصغر لتوفير المساحة أو إضافة المزيد من الوظائف، يصبح SPI غير قابل للتفاوض.
وبدون ذلك، سينخفض إنتاجك بسرعة وستصبح إعادة العمل مستحيلة على مثل هذه الأجزاء الصغيرة. باختصار، كلما كان المكون أصغر، زادت الحاجة إلى SPI.
يجب أن تعمل منتجات السيارات والأجهزة الطبية والطائرات بشكل مثالي لأن الفشل يمكن أن يضر الناس أو يكلف الملايين. تتطلب معايير مثل IATF 16949 (السيارات) وISO 13485 (الطبي) إمكانية تتبع العملية بالكامل ومعدلات عيوب منخفضة جدًا، وغالبًا ما تكون أقل من 50 جزء في المليون.
يمنحك SPI بيانات دقيقة عن الحجم والارتفاع والموضع لكل لوحة على حدة، حتى تتمكن من إثبات للمدققين أن الطباعة كانت صحيحة. قام أحد موردي السيارات من المستوى الأول بتخفيض العائدات الميدانية من 1200 صفحة في الدقيقة إلى 80 صفحة في الدقيقة فقط عن طريق إضافة SPI وردود الفعل ذات الحلقة المغلقة إلى الطابعة.
في أجهزة تنظيم ضربات القلب الطبية أو إلكترونيات الطيران الفضائية، حتى وصلة لحام باردة واحدة غير مقبولة. تقوم SPI أيضًا بإنشاء سجل رقمي لكل لوحة، وهو أمر ضروري لتتبع الكمية. إذا طلب عميلك الحصول على CpK > 1.67 على حجم معجون اللحام، فإن SPI فقط هو الذي يمكنه توصيل هذه البيانات. خلاصة القول: عندما تكون السلامة والشهادة على المحك، فإن تخطي SPI ليس خيارًا.
عندما يصنع مصنعك ما يزيد عن 5000 إلى 10000 لوحة يوميًا ويريد عميلك أقل من 500 جزء في المليون (أو حتى 100 جزء في المليون)، فإن عمليات الفحص اليدوي أو الفحص ثنائي الأبعاد المدمج في الطابعة لا يمكن أن يواكب ذلك.
وبهذه السرعة، يمكن لطباعة واحدة سيئة أن تنتج مئات اللوحات المعيبة في دقائق. يقوم SPI بفحص كل لوحة خلال 0.35-0.5 ثانية ويقوم تلقائيًا بإيقاف الخط أو تحويل اللوحات السيئة.
أفاد ODM كبير للهواتف الذكية أن إضافة SPI قللت من عمليات الهروب المتعلقة بالطباعة من 1800 جزء في المليون إلى أقل من 200 جزء في المليون أثناء تشغيل 120000 لوحة يوميًا. يقوم الجهاز أيضًا بتغذية الطابعة بالبيانات في الوقت الفعلي لتصحيح محاذاة الاستنسل والضغط تلقائيًا.
في الخطوط ذات الحجم الكبير، يمكن بسهولة دفع تكلفة ساعة واحدة من إعادة العمل مقابل جهاز SPI بالكامل. إذا كنت تطارد مستويات PPM مكونة من رقم واحد، فإن SPI هي الطريقة الواقعية الوحيدة للوصول إلى هناك باستمرار.
أنت تعلم أنك بحاجة إلى SPI عندما ترى هذه العلامات التحذيرية: بقاء إنتاجية المرور الأول أقل من 96-97% لعدة أشهر، وترجع معظم العيوب إلى عدم كفاية أو زيادة معجون اللحام، أو التجسير المتكرر أو الوصلات المفتوحة على الأجزاء الدقيقة، أو قضاء مشغلي الطابعات ساعات في إجراء فحوصات يدوية ثنائية الأبعاد، أو ارتفاع تكلفة إعادة العمل بعد إعادة التدفق، أو شكاوى العملاء بشأن الوصلات الباردة أو فشل الحقل، أو CpK على حجم العجينة أقل من 1.33، أو يقول مهندس العمليات الخاص بك 'لقد قمنا بضبط الطابعة إلى أقصى حد ممكن.'
عند حدوث ذلك، تكون قد وصلت إلى الحد الطبيعي لعملية الطابعة فقط. عادةً ما تعطي إضافة SPI قفزة فورية في العائد بنسبة 3-8% وتتيح لك دفع العملية إلى أبعد من ذلك بكثير. لا تدرك العديد من المصانع ذلك إلا بعد وقوع حادث كبير في الجودة. لا تنتظر ذلك — انظر إلى مخطط باريتو الخاص بالعيوب؛ إذا كانت الطباعة دائمًا في المراكز الثلاثة الأولى، فقد حان الوقت لـ SPI.
إذا كانت لوحاتك مخصصة للألعاب، أو إضاءة LED، أو مصادر الطاقة، أو الأجهزة المنزلية التي تبلغ درجة المكونات فيها 0.8 مم، أو 1.27 مم، أو أكبر (مثل SOIC، ومقاومات 1206، والموصلات الكبيرة)، فمن السهل رؤية عيوب الطباعة بالعين المجردة أو بالمجهر الرخيص.
تغفر هذه الوسادات الكبيرة الأخطاء الصغيرة في الحجم، لذلك حتى تباين اللصق بنسبة ±30% عادة ما يكون جيدًا. العديد من المصانع التي تصنع لوحات بسيطة مزدوجة الجوانب بفتحة + عدد قليل من أجزاء SMD تعمل بشكل مثالي لسنوات باستخدام طابعة جيدة فقط مع محاذاة الرؤية التلقائية والتنظيف المنتظم للاستنسل.
إعادة العمل بسيطة ورخيصة على هذه اللوحات. وطالما ظل معدل العيوب لديك أقل من 1-2% وكان العملاء سعداء، يمكنك تخطي SPI المخصص وتوفير الاستثمار الذي يتراوح بين 80000 و150000 دولار. ما عليك سوى الحفاظ على الصيانة الجيدة للطابعة وتدريب المشغلين جيدًا، وهذا عادةً ما يكون كافيًا للمنتجات منخفضة التكلفة وكبيرة الحجم.
عندما تنتج أقل من 500 إلى 1000 لوحة أسبوعيًا (وهو أمر شائع بالنسبة للنماذج الأولية، أو أدوات التحكم الصناعية صغيرة الحجم، أو الطلبات المخصصة)، فمن الصعب تبرير تكلفة ماكينة SPI. تكلفة SPI واحدة هي نفس تكلفة راتب المهندس لمدة 6-18 شهرًا.
في المتاجر ذات الحجم المنخفض، يمكن للمهندسين فحص كل لوحة يدويًا تحت المجهر بعد الطباعة، وتنظيف اللوحات السيئة، وإعادة الطباعة إذا لزم الأمر. يستغرق هذا بضع دقائق إضافية فقط لكل لوحة. تعمل العديد من أقسام NPI (تقديم منتج جديد) بنجاح بهذه الطريقة لسنوات.
المخاطر منخفضة لأن إجمالي تكلفة الخردة صغير حتى في حالة فشل عدد قليل من اللوحات. بمجرد أن ينتقل المنتج إلى حجم متوسط أو مرتفع، يمكنك إضافة SPI لاحقًا. بالنسبة للنماذج الأولية النقية أو الخطوط ذات الحجم المنخفض جدًا، لا يزال الفحص البشري بالإضافة إلى طابعة جيدة هو الخيار الأكثر اقتصادا في عام 2025.
بدلاً من شراء SPI، يمكنك الحصول على نتائج جيدة بشكل مدهش باستخدام هذه الطرق الرخيصة:
- استخدم طابعة حديثة مزودة بـ APC (تصحيح تلقائي للموضع) ورؤية مدمجة ثنائية الأبعاد - يمكن للعديد من طابعات DEK أو GKG أو ICT تصحيح موضع الاستنسل تلقائيًا في حدود 10-15 ميكرومتر؛
- قم بتنظيف الجانب السفلي من الاستنسل كل 5-10 ألواح لمنع اللصق الزائد؛ وإجراء فحوصات يدوية منتظمة ثنائية الأبعاد باستخدام مجهر USB رخيص (200 إلى 500 دولار)؛
- طباعة لوحة اختبار في بداية كل وردية وقياس بضع منصات باستخدام مقياس ارتفاع ليزر منخفض التكلفة؛
- احتفظ بسجلات الطابعة التفصيلية واضبط ضغط/سرعة الممسحة بناءً على مخططات الاتجاه.
تبلغ المصانع التي تصنع الألواح البسيطة عن معدلات عيوب أقل من 1% باستخدام هذه الخطوات فقط. إجمالي التكلفة الإضافية أقل من 5000 دولار بدلاً من 100000 دولار + لـ SPI. تعمل هذه البدائل بشكل مثالي حتى تصل إلى الحدود الموضحة في الفصل السادس، ثم يحين وقت الترقية.

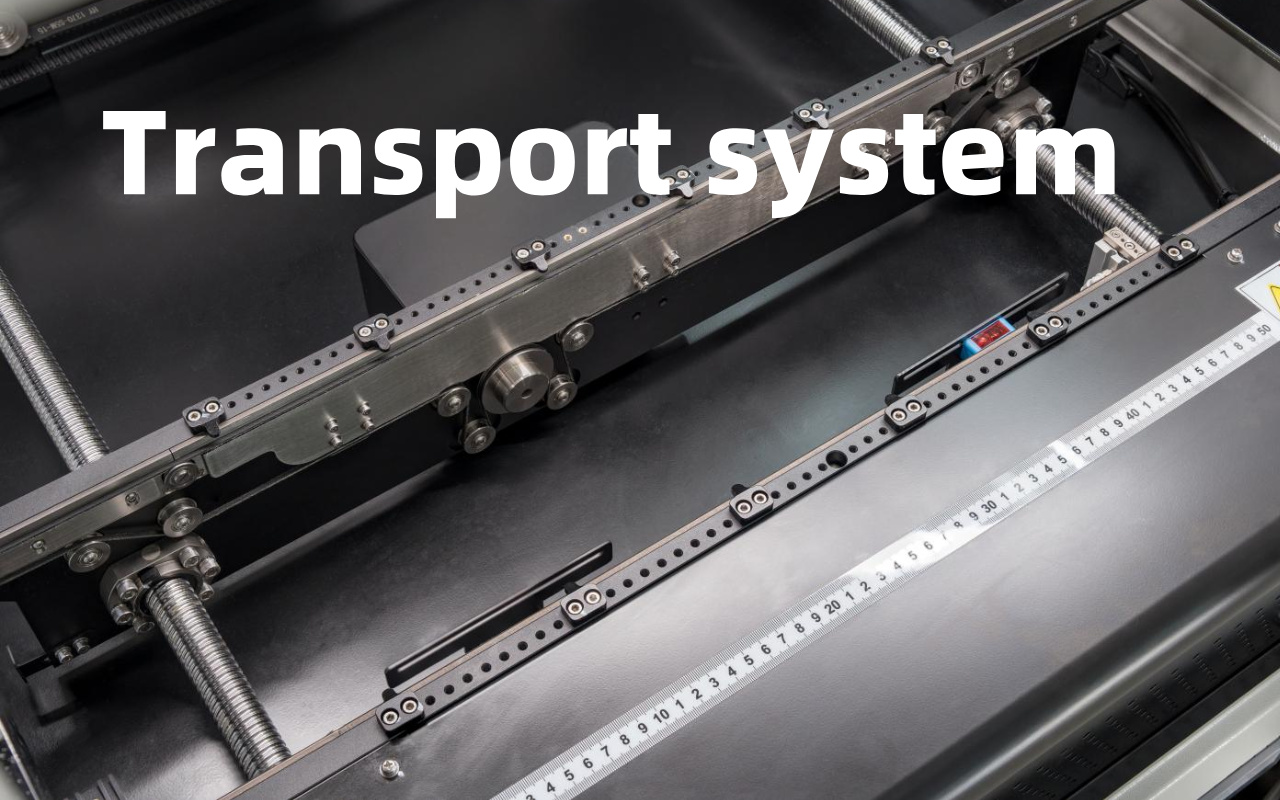

تقدم ICT حاليًا العديد من نماذج SPI ثلاثية الأبعاد عبر الإنترنت لتناسب احتياجات الإنتاج المختلفة. الأكثر شيوعًا هي سلسلة ICT-S510 القياسية أحادية المسار (لوحات مقاس 60 × 50 مم إلى 510 × 510 مم)، وICT-S1200 الذي تمت ترقيته والذي يتعامل مع لوحات كبيرة جدًا تصل إلى 1200 × 550 مم، وICT-S510D ثنائي المسار عالي السرعة الذي يتيح لطابعتين تغذية SPI واحدة في نفس الوقت.
تشترك جميع الطرز في نفس تقنية القياس الأساسية ثلاثية الأبعاد ولكنها تختلف في حجم اللوحة وممرات النقل والإنتاجية. بالنسبة لمعظم العملاء الذين يبدأون أول SPI، فإن S510 أو S1200 هو الخيار الأفضل لأنها سهلة التركيب وتغطي 95% من أحجام PCB الشائعة.
إذا كنت تقوم بالفعل بتشغيل طابعتين وترغب في توفير المساحة الأرضية، فيمكن للطابعة S510D ذات المشاركة المزدوجة زيادة قدرة الفحص بنسبة 100% تقريبًا دون شراء جهاز ثانٍ. يأتي كل طراز قياسيًا مزودًا بضبط تلقائي لعرض الناقل، لذا فإن تغيير المنتجات يستغرق ثوانٍ فقط.
يعمل ICT 3D SPI على التخلص تمامًا من مشاكل الظل والانعكاس العشوائي التي تزعج الأجهزة القديمة.
وتقوم بذلك عن طريق عرض حواف متموجة بالأبيض والأسود قابلة للبرمجة من اتجاهات متعددة واستخدام عدسة مركزية احترافية، لذلك حتى معجون اللحام اللامع أو ركائز PCB الداكنة تعطي صورًا مثالية في كل مرة.
تبلغ دقة الكاميرا القياسية 5 ملايين بكسل مع دقة قياس حقيقية تبلغ 0.67 ميكرومتر؛ تتوفر كاميرا اختيارية بدقة 12 مليون بكسل للأعمال فائقة الدقة التي يقل حجمها عن 0.3 مم.
يتراوح وقت الدورة من 0.35 إلى 0.5 ثانية فقط لكل مجال رؤية، مما يعني أن الجهاز يواكب بسهولة الطابعات الحديثة عالية السرعة التي تعمل من 8 إلى 12 ثانية لكل لوحة. ويعني العرض ثلاثي الأبعاد متعدد الاتجاهات أيضًا عدم وجود أي مكالمات كاذبة ناتجة عن ظلال المكونات أو جدران فتحة الاستنسل.
في الاستخدام اليومي، أبلغ المشغلون عن معدلات إنذار كاذب أقل من 1%، مما يوفر قدرًا كبيرًا من وقت المراجعة مقارنة بـ 5-10% على الأجهزة العادية.
لديك طريقتان بسيطتان لبرمجة لوحة جديدة.
أولاً، قم باستيراد ملفات Gerber أو ODB++ مباشرةً - يقوم البرنامج تلقائيًا بإنشاء برنامج الفحص خلال 5 إلى 10 دقائق.
ثانيًا، إذا لم يكن لديك بيانات Gerber، فما عليك سوى مسح اللوحة الذهبية ضوئيًا وسيتعرف الجهاز على مواضع اللوحة الصحيحة والتفاوتات بنقرة واحدة.
تدعم كلتا الطريقتين البرمجة دون الاتصال بالإنترنت، لذلك لا تتوقف أبدًا عن الخط أثناء تدريس منتج جديد. تنقسم واجهة المستخدم إلى مستوى المشغل (عرض النجاح/الفشل البسيط) ومستوى المهندس (التحليل الكامل للبيانات وضبط المعلمات)، بحيث يمكن للعمال الجدد تشغيلها بأمان من اليوم الأول بينما يستمر المهندسون ذوو الخبرة في الحصول على جميع الإحصائيات التفصيلية التي يحتاجون إليها.
يتم تضمين مخططات SPC في الوقت الفعلي، والرسوم البيانية لاتجاهات الحجم/الارتفاع/المساحة، وخرائط الحرارة المعيبة، ويتم تحديثها تلقائيًا.

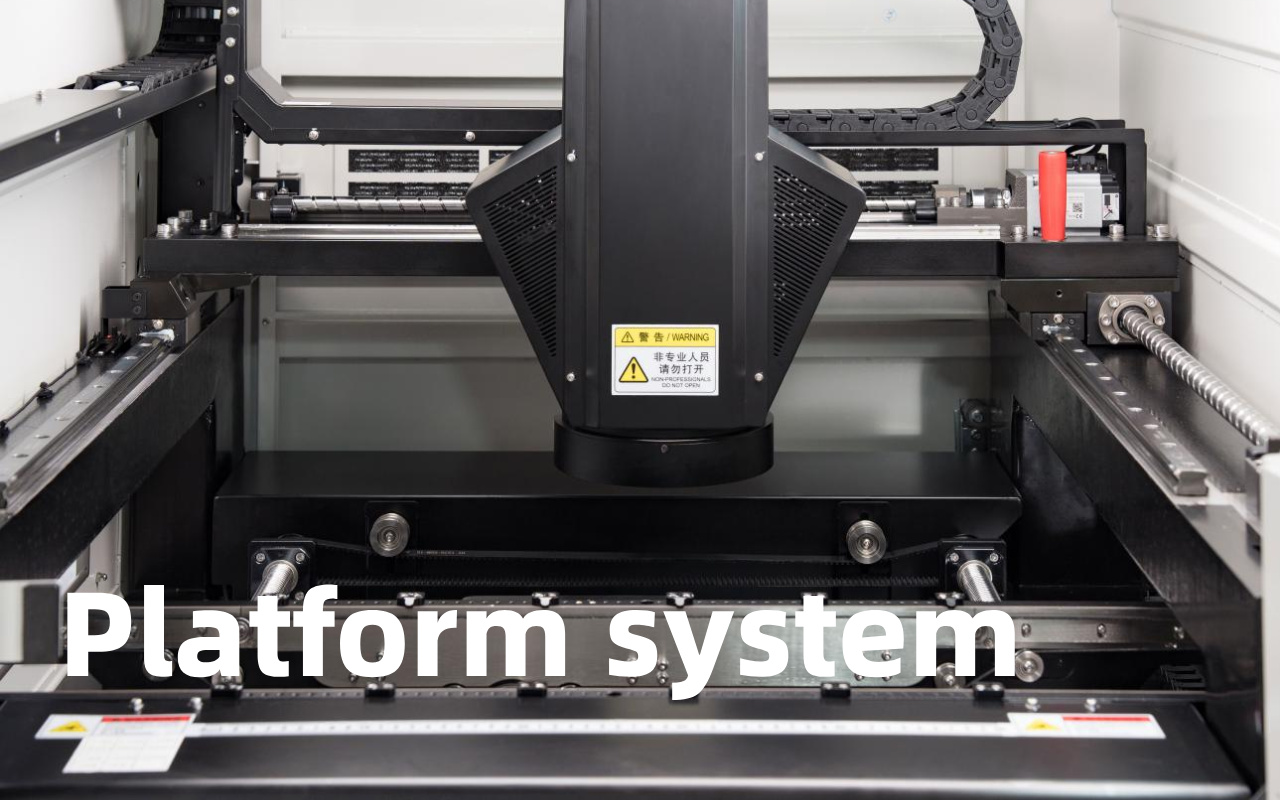

تستخدم الآلة بأكملها هيكل تعليق على شكل جسر مقوس مع محاور X/Y مدفوعة بمحركات مؤازرة مستقلة عالية الدقة وقضبان خطية، وهو نفس التصميم تمامًا المستخدم في آلات الالتقاط والوضع المتطورة.
القاعدة عبارة عن إطار مصبوب ثقيل من قطعة واحدة يزن أكثر من 800 كجم، لذا يكون الاهتزاز صفرًا تقريبًا حتى عندما يعمل الخط بأقصى سرعة. يستخدم تحديد موضع الشريحة محركًا لولبيًا كرويًا + محركًا مؤازرًا للحفاظ على ثبات الكاميرا تمامًا قبل الحركة وبعدها.
تتم حماية جميع الأجزاء المتحركة بواسطة سلاسل كابلات مرنة ذات خزان مغلق، لذلك لا تدخل جزيئات الغبار ومعجون اللحام إلى نظام الحركة أبدًا. تمنح هذه الاختيارات الميكانيكية إمكانية تكرار ICT SPI أفضل من 1 ميكرومتر على مدار سنوات من التشغيل 7 × 24.
أفاد العديد من العملاء أنه بعد مرور ثلاث سنوات، ما زالوا يجتازون معايرة المصنع باستخدام اللوحة الزجاجية الأصلية - ولا حاجة إلى عقود خدمة سنوية باهظة الثمن.
يأتي كل ICT SPI قياسيًا مزودًا بضبط تلقائي لعرض الناقل، وواجهة قارئ الباركود، وردود فعل مغلقة لمعظم العلامات التجارية للطابعات (DEK، وGKG، وPanasonic، وYamaha، وFuji، وما إلى ذلك)، وحزمة SPC كاملة، ومخزن مؤقت للوحة NG.
تشتمل الخيارات الشائعة على كاميرا بدقة 12 ميجا بكسل لمكونات 01005، وناقل مزدوج المسار لطراز S510D، وإضاءة برجية، ووحدة UPS احتياطية للطاقة، ووحدات اتصالات MES/CFX/Hermes.
تعمل الآلة بطاقة عادية أحادية الطور 220 فولت وتحتاج فقط إلى 5-6 بار من الهواء الجاف النظيف، لذلك يتم الانتهاء من التثبيت عادةً في يوم واحد. نظرًا لأن كل شيء عبارة عن وحدات، يمكنك البدء بنموذج أساسي اليوم وترقية الكاميرا أو البرنامج لاحقًا دون شراء جهاز جديد. هذه المرونة تجعل تكنولوجيا المعلومات والاتصالات تحظى بشعبية كبيرة لدى المصانع التي تخطط للنمو خطوة بخطوة.
1. السرعة: قم بمطابقة وقت اتصال الخط الخاص بك.
2. الدقة: 1um للدرجة الدقيقة.
3. البرمجيات: برمجة سهلة، استيراد جربر.
4. التكامل: MES، ردود فعل الطابعة.
5. الحجم: يناسب مركبات ثنائي الفينيل متعدد الكلور الخاصة بك.
6. الكاميرا: 5M+ لمزيد من التفاصيل.
7. الخدمة: الدعم المحلي.
8. السعر: التوازن مع عائد الاستثمار.
- مواصفات ثنائي الفينيل متعدد الكلور
- احتياجات الحجم
- ميزانية
- الميزات المطلوبة
- طلب تجريبي
إذا وفرت SPI 2% من العيوب في 100 ألف لوحة سنويًا بسعر 20 دولارًا لكل لوحة، فسيتم توفير 40 ألف دولار. آلة بقيمة 100 ألف دولار تسدد خلال 2.5 سنة، وغالبًا ما يكون ذلك أسرع.
1. تمويه الكاميرا: قم بتنظيف العدسة يوميًا.
2. انحشار الناقل: افحص المستشعرات أسبوعيًا.
3. فشل الإضاءة: استبدل المصابيح سنويًا.
4. تعطل البرنامج: قم بالتحديث بانتظام.
5. دقة الانجراف: معايرة شهرية.
يوميًا: نظف الجزء الخارجي، وتحقق من المحاذاة.
أسبوعيًا: فحص الأحزمة وتشحيم القضبان.
شهريًا: معايرة كاملة ونسخ احتياطي للبيانات.
احتفظ بالجهاز في غرفة نظيفة يمكن التحكم بدرجة حرارتها. استخدم الأغطية عند الخروج. تجنب التحميل الزائد.
تقوم الحلقة المغلقة بإرسال بيانات SPI مرة أخرى لضبط الطابعة تلقائيًا، وإصلاح المشكلات في الوقت الفعلي للحصول على جودة متسقة.
CFX للتوصيل والتشغيل، وHermes لتتبع اللوحة، وSECS/GEM للتحكم على مستوى القوات المسلحة البوروندية. هذه تجعل التكامل سهلا.
مراقبة الاتجاهات والتنبؤ بالصيانة وتتبع العيوب. يعزز الكفاءة بنسبة 20-30%.
