لحام إعادة تدفق النيتروجين هو عملية إعادة تدفق تستخدم النيتروجين لتقليل الأكسجين حول لوحة الدوائر المطبوعة أثناء ذوبان معجون اللحام. يمكن أن يقلل الجو المتحكم فيه من الأكسدة، ويحسن الترطيب، ويزيد من استقرار العملية لتجميعات SMT المطلوبة.
لا يعد النيتروجين بديلاً للطباعة الجيدة أو التنسيب أو التصنيف أو الفحص. إنه يعمل بشكل أفضل عندما يتم التعامل معه كجزء من عملية التصنيع الكاملة. يشرح هذا الدليل كيفية عمل إعادة تدفق النيتروجين، وكيفية تحديد هدف الأكسجين، ومتى يكون النيتروجين مفيدًا، وكيفية التحكم في تكلفة التشغيل.
بعد طباعة معجون اللحام ووضع المكونات، يدخل PCB إلى فرن إعادة التدفق. تمر اللوحة عبر مناطق التسخين المسبق والنقع وإعادة التدفق والتبريد. خلال هذه الدورة، يذوب المعجون ويشكل توصيلات كهربائية وميكانيكية.

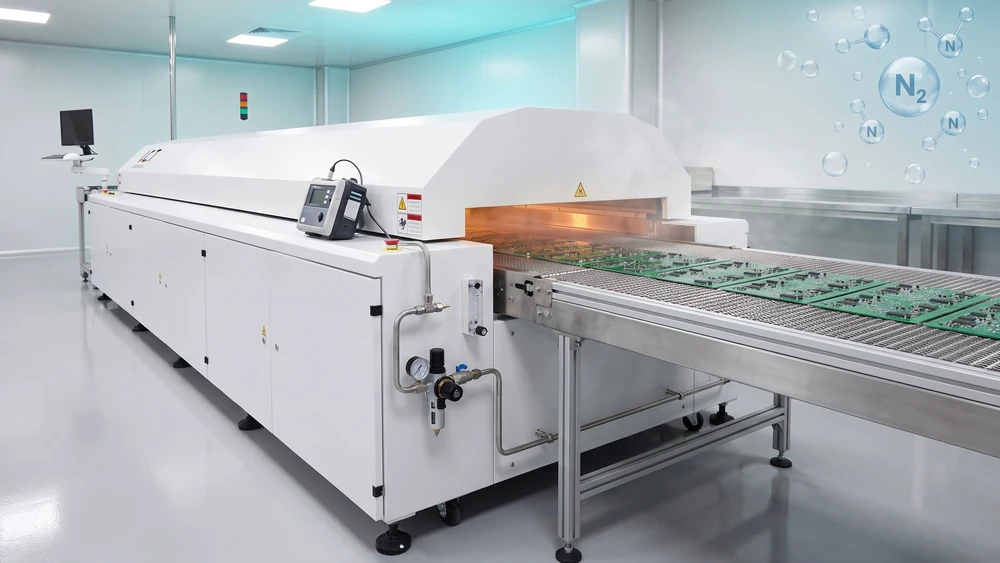

في فرن إعادة تدفق النيتروجين، يقوم النيتروجين بإزاحة الكثير من الهواء داخل نفق العملية. وهذا يخلق بيئة منخفضة الأكسجين حول ثنائي الفينيل متعدد الكلور واللحام المنصهر.
يتفاعل الأكسجين مع النحاس ونهايات المكونات ومسحوق اللحام عند درجة حرارة عالية. يمكن لطبقات الأكسيد أن تبطئ انتشار اللحام وتجعل التبلل أقل اتساقًا. يمنح الجو المنخفض الأكسجين التدفق بيئة أنظف لإزالة الأكاسيد السطحية.
تتضمن إغلاق عملية فرن إعادة تدفق النيتروجين الغاز، وقياس الأكسجين، والتحكم في التدفق، والتنميط الحراري، وإدارة الإنذارات. إنه أكثر من مجرد إضافة خط إمداد النيتروجين إلى الفرن العادي.
يدخل النيتروجين من خلال نقاط الحقن أو مشعبات التوزيع. يقوم تصميم الفرن بنقل الغاز عبر مناطق التسخين بينما يقوم نظام العادم بإزالة الهواء المزاح. المعدات الجيدة تحافظ على استقرار الجو عبر المسار.

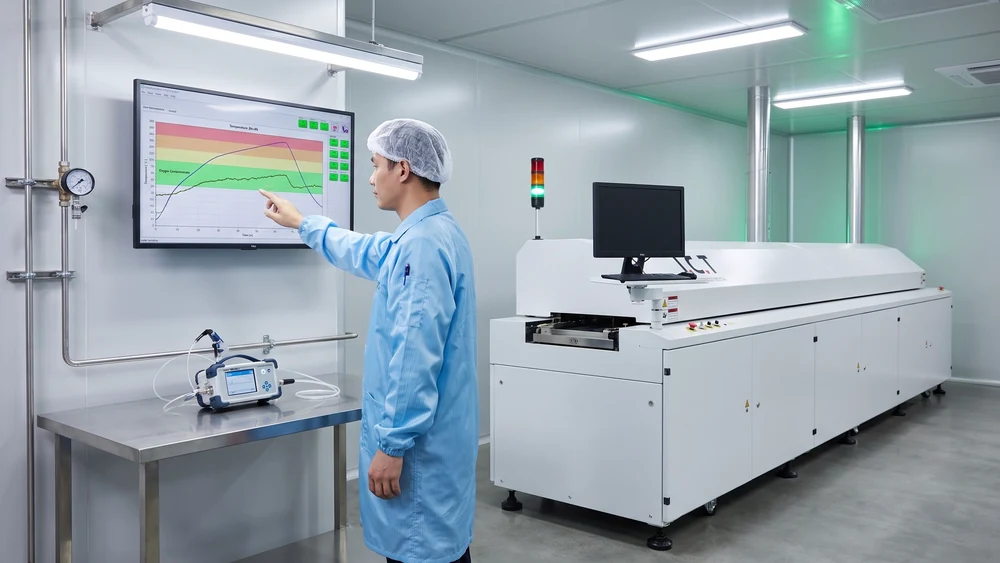

موقع الاستشعار مهم. لا تثبت قراءة الأكسجين المنخفضة عند نقطة ما أن كل منطقة لها نفس الحالة. يمكن لأختام الأبواب، وفتحات الناقل، وتوازن العادم، وتحميل اللوحة أن تخلق اختلافات محلية.
عادةً ما تحدد فرق الإنتاج هدف الأكسجين الطبيعي، وحد التنبيه، وحد الإجراء. تعتمد القيم الصحيحة على معجون اللحام، والسبائك، وتشطيب اللوحة، وكثافة المكونات، ومتطلبات الموثوقية.
يجب أن يتضمن الهدف دائمًا موقع القياس وحالة التشغيل. "أقل من 1000 جزء في المليون" غير مكتمل إذا لم يتم تسجيل موضع المستشعر ونمط التحميل.
يمكن للنيتروجين تحسين انتشار اللحام على الأسطح المؤكسدة. قد يقلل من عدم التبلل، والتجفيف، وكرات اللحام، والمظهر غير المتناسق للشرائح. عادةً ما تكون الفوائد أكثر وضوحًا عندما يكون للمنتج نافذة معالجة ضيقة بالفعل.
يجب أن تتضمن المقارنة المفيدة بين النيتروجين والهواء الجوي إنتاجية التمريرة الأولى، وتكلفة إعادة العمل، وسلوك اللصق، واستخدام الغاز، واستخدام الطاقة، ومتطلبات العملاء.
يمكن تشغيل العديد من التجميعات القياسية بنجاح في الهواء. قد لا تحصل اللوحة ذات هندسة الوسادة السخية، والمعجون المستقر، والمظهر الحراري الموثوق به، وهامش المعالجة الكافي على ما يكفي من النيتروجين لتبرير التكلفة الإضافية.
قم بإجراء مقارنة مضبوطة قبل اتخاذ القرار. حافظ على اتساق مراجعة اللوحة ومجموعة اللصق والاستنسل والملف الشخصي وسرعة الناقل ونمط التحميل.
تعمل طبقات الأكسيد على زيادة المقاومة بين اللحام المنصهر واللوحة أو نهاية المكون. قد ينسحب اللحام بعيدًا عن السطح، أو ينتشر بشكل غير متساو، أو يترك شرائح غير مكتملة.
الغرض من التحكم في الأكسدة أثناء إعادة التدفق هو تقليل التعرض للأكسجين عندما تكون الأسطح المعدنية واللحام ساخنة.
لا يمكن للنيتروجين إصلاح ثنائي الفينيل متعدد الكلور المتسخ، أو عدم كفاية اللصق، أو تحرير الاستنسل السيئ، أو وضع المكونات في غير مكانها، أو ملف تعريف حراري غير صحيح. يظل تخزين اللوحة ومعالجة المعجون وتنظيف الاستنسل وفحص الطباعة أمرًا ضروريًا.
استخدم النيتروجين لتحسين القيود المحددة المتعلقة بالغلاف الجوي. لا تستخدمه كبديل لانضباط العملية الأساسية.
ابدأ بتوصية جو مورد معجون اللحام. ثم قم بمراجعة تشطيب اللوحة، والنحاس المكشوف، ودرجة حرارة المكونات، والكتلة الحرارية، ودرجة حرارة الذروة، والوقت فوق السائل.
ينبغي ذكر بنقطة مستوى الأكسجين المتدفق من النيتروجين قياس وحالة تحميل الإنتاج.
قم بتشغيل خط الأساس في إعداد الأكسجين الحالي. ثم قم باختبار واحد أو أكثر من الأهداف السفلية باستخدام لوحات إنتاج تمثيلية. فحص الترطيب، والجسور، والتفريغ، وشواهد القبور، وكرات اللحام، وشكل الشرائح، وإنتاجية التمريرة الأولى.
اختر الهدف الأدنى الذي ينتج عملية مستقرة ومعقولة اقتصاديا. الرقم الأقل لا يكون أفضل تلقائيًا إذا لم يحسن جودة المنتج.

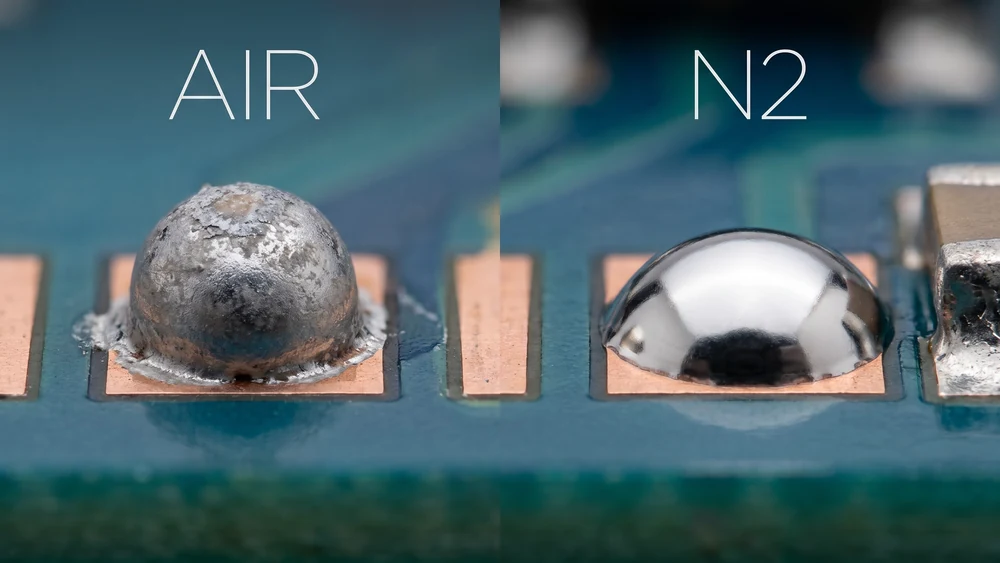

يؤدي الترطيب الجيد إلى إنشاء اتصال مستمر بين اللحام والوسادة وإنهاء المكونات. ينتشر اللحام على منطقة اللوحة المقصودة ويشكل شريحة مناسبة.
يمكن أن يدعم الجو المتحكم فيه ترطيب اللحام وجودة الوصلة عن طريق تقليل عبء الأكسيد أثناء الطور السائل.
استخدام معايير التفتيش متسقة. الجمع بين الفحص البصري الآلي والمراجعة المجهرية. استخدم الفحص بالأشعة السينية للمفاصل المخفية وتحليل المقطع العرضي عندما تكون الموثوقية أمرًا بالغ الأهمية.
تتبع العيوب حسب النوع. قد يقلل النيتروجين من عدم التبول بينما يكون له تأثير ضئيل على الجسور المرتبطة بالطباعة. يؤدي فصل أسباب الخلل إلى اتخاذ قرارات أفضل.
يصبح النيتروجين أكثر جاذبية عندما يكون المنتج ذو درجة حرارة جيدة، أو مكونات سلبية صغيرة، أو نحاس مكشوف، أو تشطيبات سطحية صعبة، أو معجون خالٍ من الرصاص عالي الحرارة، أو متطلبات موثوقية متطلبة.
السيارات، والطبية، والفضاء، وإلكترونيات الطاقة، والتجمعات الصناعية قد يكون لها أيضًا متطلبات جوية موثقة.
يجب أن يتضمن منع قرار تطبيق إعادة تدفق النيتروجين العيوب، وإعادة العمل، والخردة، وموثوقية الحقل، وتكلفة الغاز، وحجم الإنتاج، ومتطلبات موافقة العميل.
غالبًا ما تقدم تجربة الإنتاج القصيرة أدلة مفيدة أكثر من مجرد بيان عام حول جودة النيتروجين.
تترك الوسادات الدقيقة والإنهاءات الصغيرة مساحة أقل لتنوع العملية. يمكن أن يؤدي التغيير البسيط في حجم المعجون أو المحاذاة أو حالة الأكسيد أو التوازن الحراري إلى إنشاء عيب واضح.
بالنسبة لتجميع SMT ذي الدرجة الدقيقة ، قد يساعد النيتروجين في الحفاظ على اتساق الترطيب. لا يحل محل الطباعة الدقيقة والتنسيب.
استخدم سمك الاستنسل المناسب وتصميم الفتحة ونوع اللصق واستراتيجية الفحص. تحقق من مستويية المكونات وتصميم اللوحة. قم بتعريف الميزات الحرارية الصغيرة والكبيرة على نفس اللوحة.
تستخدم السبائك الخالية من الرصاص عمومًا درجات حرارة إنحسر أعلى من سبائك الرصاص والقصدير. تؤدي درجات الحرارة المرتفعة إلى زيادة ضغط الأكسدة وتقليل الهامش المتاح لنشاط التدفق.
يمكن أن تدعم عملية ترطيبًا إعادة تدفق النيتروجين الخالية من الرصاص أفضل ومظهرًا أكثر استقرارًا، خاصة عند استخدام سبائك SAC.
إن خفض الأكسجين لا يلغي الحاجة إلى التنميط الحراري. التحقق من معدل المنحدر، ونقع السلوك، ودرجة حرارة الذروة، والوقت فوق السائل. يجب أن تظل المكونات الحساسة ضمن حدود درجة الحرارة المعتمدة.
يعتمد استهلاك الغاز على معدل التدفق، وساعات التشغيل، ووقت التطهير، ودورات بدء التشغيل، وإعدادات الاستعداد، والتسرب. قم بقياس التدفق الفعلي عند نقطة التوريد عندما يكون ذلك ممكنًا.
يحول العملي حساب استهلاك النيتروجين التدفق إلى استخدام كل ساعة، ويومي، وشهري. أضف رسوم التوصيل واستئجار الخزان وتكلفة الصيانة.
تحقق من أختام الأبواب ولوحات الوصول وتوازن العادم والصمامات والمرشحات وضغط الإمداد. استخدم إعدادات الاستعداد المستندة إلى الوصفة أثناء التوقف المؤقت المخطط له.
يجب أن يعتمد تحسين تدفق النيتروجين على بيانات اتجاه الأكسجين ونتائج الجودة المشتركة. قلل التدفق تدريجيًا وتحقق من التعافي بعد كل تغيير.
تقييم توحيد درجة الحرارة، والتحكم في المنطقة، وختم النيتروجين، وقياس الأكسجين، وتعديل العادم، وتصميم الناقل، والوصول إلى الصيانة، وتسجيل البيانات.
يجب أن تحافظ الموثوقة منصة فرن إعادة التدفق SMT على الأداء الحراري المستقر مع التحكم في الأكسجين تحت تحميل الإنتاج العادي.
يجب أن يتناسب الفرن مع الطابعة ونظام التنسيب ومعدات الفحص ونظام التتبع. يجب أن يدعم خط إنتاج SMT الكامل وصفة منتج واحدة متسقة بدءًا من الطباعة وحتى الفحص.
يمكن للآلة ذات القضبان المزدوجة تحسين مرونة الإنتاج، ولكن يجب أن تحافظ كلا القضبان على الأداء الحراري والغلاف الجوي المناسب.
يجب تقييم باستخدام فرن إعادة التدفق ثنائي السكة الخالي من الرصاص لوحات تمثيلية وظروف تحميل عادية.
قد تأتي قراءات الأكسجين العالية من التسريبات، أو العادم المفرط، أو انخفاض ضغط النيتروجين، أو المرشحات المسدودة، أو الصمامات المعيبة، أو التحميل السيئ، أو مشاكل المحلل. تحقق من الأسباب الميكانيكية قبل زيادة تدفق الغاز.
عندما ينحرف أحد الخطوط، تساعد خطوات استكشاف أخطاء إعادة تدفق النيتروجين وإصلاحها المشغلين على الاستجابة بشكل متسق.
تحديد أهداف الأكسجين، ومستويات الإنذار، وتكرار القياس، وفترات المعايرة، ومسؤوليات الصيانة، وخطوات استجابة المشغل.
اتجاه الأكسجين والتدفق ودرجة الحرارة وسرعة الناقل والعيوب وإعادة العمل معًا. يجب أن تكون العملية المستقرة قابلة للتكرار عبر الورديات والمشغلين ومجموعات اللصق وأحمال الإنتاج العادية.
لا، يمكن للنيتروجين تحسين التحكم في الأكسدة والترطيب، لكن التحسين يعتمد على التجميع. قد يكون تدفق الهواء كافيًا عندما يكون لدى اللوحة هامش معالجة كافٍ. المقارنة الخاضعة للرقابة هي أفضل طريقة لتقييم الفائدة.
لا توجد قيمة عالمية للأكسجين. ابدأ بتوصية مورد اللصق وقم بالتحقق من صحتها من خلال المجالس التمثيلية. حدد هدفًا عاديًا وحدًا للتنبيه وحدودًا للإجراء في موقع استشعار محدد.
يمكن أن يقلل النيتروجين من مشاكل الترطيب المرتبطة بالأكسدة. لا يمكنه تصحيح التلوث، أو عدم كفاية المعجون، أو سوء تصميم اللوحة، أو التوصيف غير الصحيح، أو المستوى المشترك للمكونات. يجب تقييم التبول مع بيانات الطباعة والوضع والبيانات الحرارية.
تحقق من التسريبات وتوازن العادم والصمامات والأختام والمرشحات وضغط الإمداد أولاً. ثم قم بخفض التدفق في خطوات صغيرة مع مراقبة استعادة الأكسجين وجودة المفصل. لا تقلل أبدًا من التدفق فقط لأن فاتورة الغاز مرتفعة.
لا، العديد من الألواح الخالية من الرصاص تعمل بنجاح في الهواء عندما تكون العجينة واللمسة النهائية والشكل والتصميم متطابقين بشكل جيد. يكون النيتروجين أكثر قيمة عندما تؤدي درجات الحرارة المرتفعة أو درجة الحرارة الدقيقة أو التشطيبات الصعبة أو متطلبات الموثوقية إلى تقليل هامش العملية.
احتفظ بالملف المعتمد وهدف الأكسجين وحدود الإنذار وإعدادات التدفق وسجلات معايرة المحلل وتاريخ الصيانة وظروف تحميل اللوحة وبيانات العيوب والإجراءات التصحيحية. تدعم هذه السجلات عمليات تدقيق العمليات وتجعل عملية استكشاف الأخطاء وإصلاحها أسرع.
```
