حل SMT الآلي بالكامل لتطبيقات إضاءة LED

تطبيقات LED لإضاءة PCBA: كفاءة القيادة والدقة في الإلكترونيات

دفع التحول العالمي نحو كفاءة الطاقة وأنظمة الإضاءة الذكية سوق الإضاءة LED إلى طليعة تصنيع الإلكترونيات. في قلب هذا التحول ، يكمن PCBA LED LED (مجموعة لوحة الدوائر المطبوعة) ، مما يضمن الموثوقية والمتانة والأداء الأمثل.

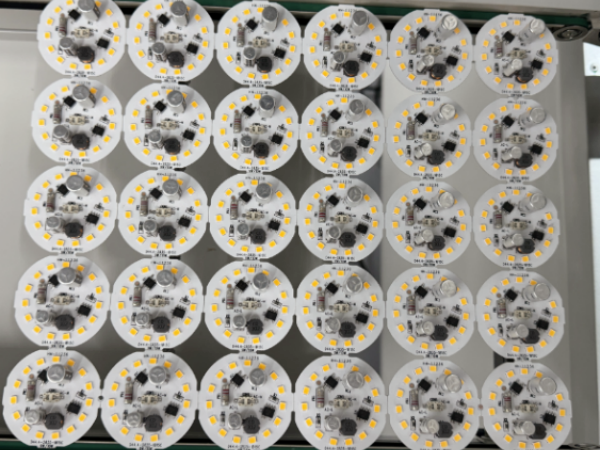

LED لمبة PCBA

مصابيح LED PCBA

LED PCBA ضروري في مجموعة واسعة من منتجات الإضاءة ، بما في ذلك:

• DOB LED PCBA (برنامج التشغيل على متن الطائرة) : تكامل الطاقة المبسط للتصميمات المدمجة والفعالة.

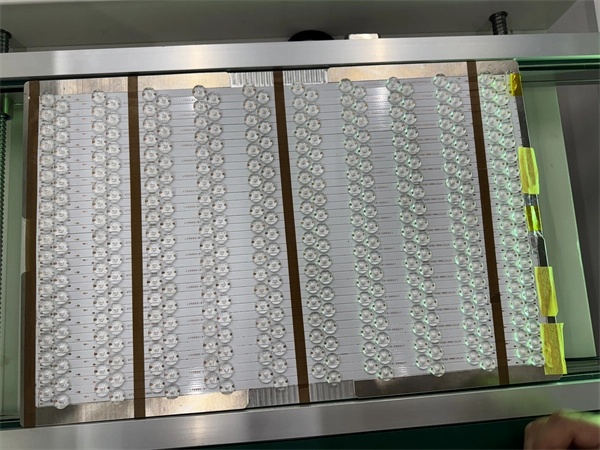

• LED Lens PCBA: يوفر تحكمًا بصريًا دقيقًا لإضاءة الشوارع والإضاءة المعمارية.

• اللوحة الخفيفة PCBA: مصممة لإضاءة موحدة في المساحات التجارية والسكنية.

• D Ownlight و Plb PCBA: يستخدم في السقف عالي الكفاءة والإضاءة للأغراض العامة.

• Streetlight PCBA: هندسة لتلبية متطلبات الموثوقية الصارمة في الهواء الطلق.

سواء كان ذلك بالنسبة لضوء الشوارع أو المصابيح أو الأضواء إلى أسفل أو الألواح ، فإن جودة ودقة PCBAs تؤثر بشكل مباشر على عمر المنتج وكفاءة الطاقة. بالنسبة للمصنعين ، فإن ضمان إنتاج ثنائي الفينيل متعدد الكلور عالية الحجم وعالي الدقة أمر حيوي للبقاء التنافسي في صناعة إضاءة LED.

حلول تكنولوجيا المعلومات والاتصالات Smart Factory لإنتاج إضاءة LED الكامل

خذ الإنتاج الفعلي لمنتجات LED كمثال: الحد الأقصى لحجم المنتج هو 510 مم * 330 مم ؛ وفقًا لمعلومات المنتج ، كانت احتياجات العملية الفعلية ، للعملاء لتكوين خط البرنامج التالي ، مع مراعاة الصعوبات في عملية الإنتاج والكفاءة.

لتلبية الاحتياجات المتنوعة لإضاءة LED PCBA ، تقدم تكنولوجيا المعلومات والاتصالات حل SMT الآلي بالكامل مع خيارات التكوين عالية السرعة وعالية الدقة ومرنة للغاية.

✔ تدفق عملية SMT:

• طباعة معجون لحام → فحص الطباعة ← وضع المكون ← لحام التراجع → التفتيش البصري

✔ تدفق عملية تثبيت العدسة:

• توزيع الغراء للأشعة فوق البنفسجية على PCBA ← تركيب العدسة

✔ تدفق عملية الطلاء:

• تطبيق الطلاء المطابق على PCBA → فحص الأشعة فوق البنفسجية ← الأشعة فوق البنفسجية علاج

✔ تدفق عملية مجموعة المصباح LED:

• مجموعة المصباح LED → اختبار الشيخوخة ← العبوة النهائية

تكوين خط SMT

• اللوحة اللوحة ————————————————— -

• طابعة معجون لحام - —————————— - لحام طباعة معجون

• ناقل ثنائي الفينيل متعدد الكلور - ———————————————— - نقل ثنائي الفينيل متعدد الكلور

• SPI (فحص معجون اللحام) ———————— - لحام معجون جودة

• رفض الناقل ———————————————————————————————————————————————————————————————————————————————————————–

• انتقاء و Mace Machine —————————— - وضع المكون

• الناقل ————————————————— - نقل ثنائي الفينيل متعدد الكلور

• الفرن الثياب - —————————————— - حامى لحام

• ناقل التبريد - ————————————— - نقل تبريد ثنائي الفينيل متعدد الكلور

• AOI (التفتيش البصري الآلي) ——— التفتيش البصري

• ng/ok emploader ———————————————————————————————————————————————— -

استنادًا إلى ظروف تخطيط المصنع للعميل وظروف التجديد ، قمنا بتحسين ترتيب خط الإنتاج لتقليل التعديلات على خطوط الطاقة الرئيسية وخطوط أنابيب الإمداد بالهواء وقنوات التهوية العادم. مع ضمان التخطيط الشامل جمالياً من الناحية الجمالية ، اعتبرنا أيضًا رؤية ممرات الزوار ، مما يتيح للعملاء مراقبة بيئة الإنتاج بوضوح. نتيجة لذلك ، تم تعديل خط SMT وخط تركيب العدسات وخط الطلاء وخط مجموعة المصباح LED وإعادة وضعه بعناية وفقًا لذلك.

تخصيص الموظفين

بناءً على تكوين خط الإنتاج ومتطلبات المنتج ، فإن تخصيص الموظفين للخط بأكمله هو كما يلي:

• المهندسون : 2

• المشغلين : 8-10 (SMT والطلاء والتجميع)

• موظفي مراقبة الجودة (QC) : 5 (SMT & Coating & Assembly)

يمكن تعديل العدد الفعلي للموظفين بمرونة وفقًا لأنواع المنتجات المحددة وطلبات الإنتاج.

بيانات الحل

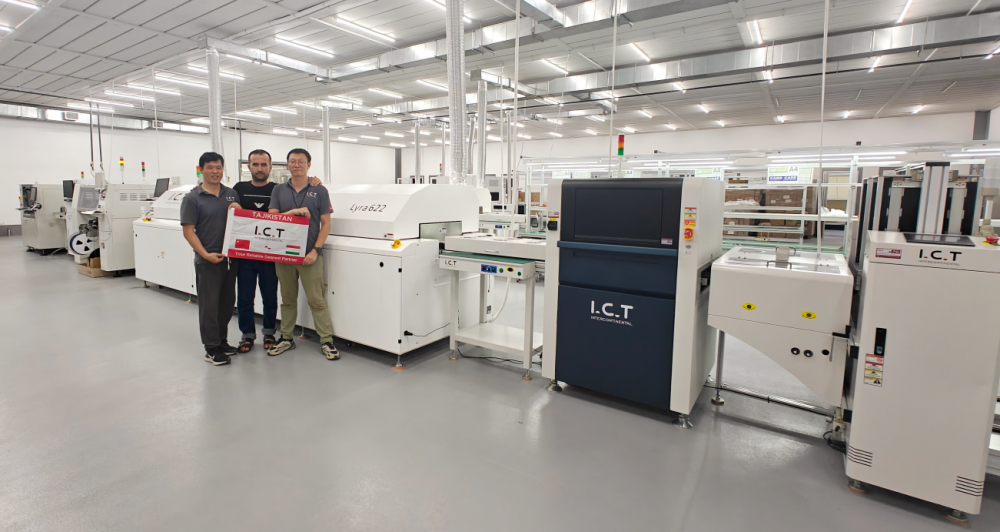

خط إنتاج الإضاءة LED - لقطات مصنع حقيقية

شاهد كيف تعمل خط SMT الآلي لتكنولوجيا المعلومات والاتصالات على مستقبل تصنيع LED:

التغلب على التحديات التقنية في تصنيع PCBA LED

غالبًا ما تأتي منتجات LED مع متطلبات عالية للدقة والموثوقية وتوافق المكون المتنوع. يعالج حل المصنع الذكي لتكنولوجيا المعلومات والاتصالات بشكل مباشر أكبر تحديات الإنتاج في هذا المجال:

1. تصاعد الدقة

يضمن وضع الاكتتبط عالي الدقة (± 30μm) باستخدام آلات الالتقاط اليابانية والكورية ، حبات LED والعدسات المثبتة بدقة على مركبات ثنائي الفينيل متعدد الكلور.

2. تنوع المكون

للتعامل مع أحجام وأشكال المكونات المتنوعة ، تسمح حلول الوجب المزدوج (Juki + Hanwha) بتعامل كل من المكونات الدقيقة والضخمة بكفاءة.

3. جودة طباعة معجون لحام

تضمن الطابعات الدقيقة وتكييف المعجون (الاحترار والخلط في الطرد المركزي) طباعة الاستنسل المثلى والعيوب الدنيا.

4. ترحيل موثوقية لحام

يوفر فرن Lyra622 Gendow ملفات تعريف حرارية موحدة ونقل الحرارة اللطيف لحماية المكونات الحساسة.

5. إدارة تبديد الحرارة

إن التراجع التدريجي في الفرن الثابت وتوزيع الهواء الساخن حلقة صغيرة يقلل من الصدمة الحرارية أثناء اللحام.

6. كفاءة الإنتاج

تتطابق خطوط الإنتاج المخصصة مع تعقيدات المنتجات المختلفة ، وموازنة التكلفة والإنتاج.

7. ضمان الجودة

مزود بآلات SPI و AOI ، يضمن الخط جودة منتج ثابت من خلال كل خطوة.

8. بيئة خاضعة للرقابة

يضمن إعداد غرفة التنظيف بعد معايير ISO 14644 مع التحكم في درجة الحرارة (24 ± 2 درجة مئوية) والرطوبة (40 ٪ - 60 ٪) شروط العملية المثلى.

شريك مع تكنولوجيا المعلومات والاتصالات - مزود حلول PCBA الموثوق به

مع عقود من الخبرة في تكنولوجيا SMT وحلول تطبيق LED ، تلتزم تكنولوجيا المعلومات والاتصالات بتقديم خدمات موثوقة ومترجمة للعملاء في جميع أنحاء العالم. سواء كنت تقوم بتصنيع مصابيح LED عالية الأداء أو أضواء الألواح أو ضوء الشوارع الذكية ، فإن حلنا الآلي بالكامل يوفر الدقة وقابلية التوسع والدعم الذي تحتاجه لقيادة سوق الإضاءة.

اتصل بنا الآن لتخصيص خط إنتاج PCBA LED الخاص بك >>
