حل SMT بالكامل لتصنيع عدسة LED

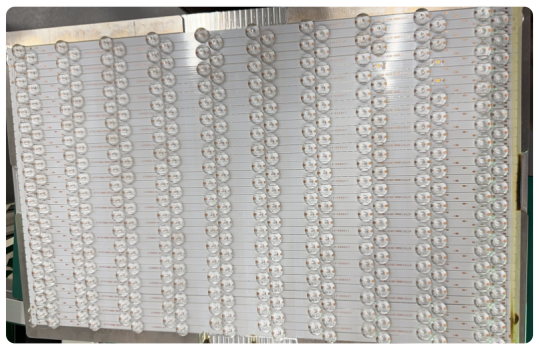

تطبيقات عدسة LED PCBA

مكونات عدسة LED هي عناصر بصرية حرجة تستخدم على نطاق واسع في أنظمة إضاءة LED الحديثة. في عام 2025 ، تزدهر تطبيقات LED Lens عبر صناعات متعددة بسبب التقدم في التصميم البصري ، التصغير ، وتقنيات الإضاءة الذكية.

مجالات التطبيق الرئيسية:

• الإضاءة العامة: عدسة LED مع توزيع Batwing تقلل من الوهج. العدسات الذكية قابلة للعلاج تدعم التحكم في إنترنت الأشياء.

• إضاءة السيارات: تصمد العدسات على مستوى السيارات على درجات الحرارة القصوى (-40 درجة مئوية إلى 125 درجة مئوية) ودعم أنظمة شعاع القيادة التكيفي (ADB).

• شاشة الإضاءة الخلفية: تعزز عدسات الدعم الخفيف للغاية (<1.5 مم) من تأثيرات HDR في أجهزة التلفزيون والأجهزة اللوحية المصغرة.

• الإضاءة الطبية والزراعية: عدسات زرقاء 450 نانومتر المستخدمة في التنظير ؛ 660nm العدسات الحمراء تحسين PPFD النبات إلى 300μmol/m²/s.

• التفتيش الصناعي: العدسات المحورية (± 1 ° التوازي) تعزز رؤية الآلة لمراقبة الجودة الآلية.

غالبًا ما تتطلب هذه العدسة عمليات إنتاج PCBA دقيقة لتلبية معايير صارمة من الدقة والمتانة والتوحيد الخفيف.

اتصل بنا للحصول على LED Lens PCBA Solutions >>>

حالات توصيل النجاح العالمية في إنتاج LED Lens SMT

نجحت تكنولوجيا المعلومات والاتصالات في تسليم خطوط إنتاج LED Lens SMT لعدة عملاء عالميين ، مما يدل على قدرتنا على التوصيل العالمي والتميز الهندسي.

طاجيكستان - يونيو 2024

• في يونيو 2024 ، نجحت تكنولوجيا المعلومات والاتصالات في تسليم وتكليف خط إنتاج SMT الكامل لتجميع LED Lens في طاجيكستان ، مما يدعم تصنيع منتجات الإضاءة LED DOB. تعامل فريقنا الهندسي مع التثبيت الكامل ، والمعايرة في الموقع ، والتدريب العملي لمشغلي العميل والموظفين التقنيين ، وضمان الإنتاج الضخم الفوري والأداء الموثوق به.

بولندا - نوفمبر 2023

• في نوفمبر 2023 ، تم تنفيذ خط LED Lens SMT الكامل في موقع العميل في بولندا ، حيث يخدم سوق الإضاءة الأوروبية LED. تم استخدام هذا الخط لتصنيع أضواء لوحة LED DOB مع متطلبات محاذاة بصرية صارمة. مرة أخرى ، قدم مهندسو تكنولوجيا المعلومات والاتصالات الدعم الشامل-من إعداد المعدات إلى التدريب الشامل للإنتاج-على أنه يشير إلى دورنا كشريك تقني موثوق به.

احصل على خط إنتاج عدسة LED المخصص الآن >>

حلول المعدات الكاملة لتكنولوجيا المعلومات والاتصالات لإنتاج عدسة LED

الإنتاج الفعلي لمنتجات LED LED Light كمثال: الحد الأقصى لحجم المنتج هو 510 مم * 330 مم ؛ وفقًا لمعلومات المنتج ومتطلبات العملية الفعلية ، يقوم العميل بتكوين خط البرنامج التالي ، مع مراعاة الصعوبات في عملية الإنتاج والكفاءة.

تدفق عملية تصاعد العدسة: PCBA Spot UV لاصق → تركيب العدسة → المعالجة اللاصقة للأشعة فوق البنفسجية

• نقل ثنائي الفينيل متعدد الكلور ---------- ---------- إدخال عبر ناقل PCB

• توزيع الغراء للأشعة فوق البنفسجية ------ ------ موزع الفوز بتكنولوجيا المعلومات والاتصالات

• نقل ثنائي الفينيل متعدد الكلور ---------- ---------- مخزن المؤقت بعد الانتهاء

• وضع العدسة -------- --- ----- شريحة شريحة متعددة الوظائف مع مغذيات وفتحات العدسة مخصصة

• نقل ثنائي الفينيل متعدد الكلور ---------- ---------- بين مراحل العملية

• المعالجة بالأشعة فوق البنفسجية ----------- ---- ------- ICT UV المعالجة بالفرن مع إخراج الطاقة العالية للتصلب السريع

• ناقل التبريد ------- ------- النقل النهائي للتبريد قبل التخزين أو عملية المصب

توصية الموظفين:

• 1 مهندس

• 1 عامل

• 1 مفتش الجودة (QC)

قابل للتعديل وفقًا لاحتياجات الإنتاج.

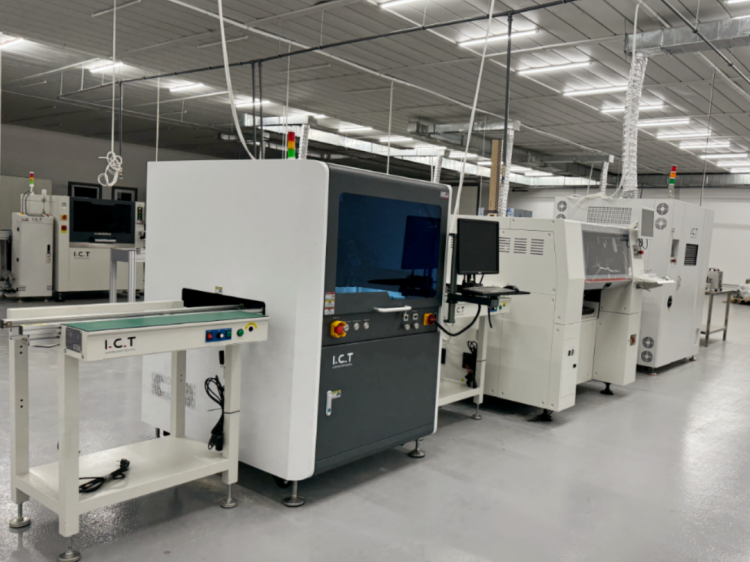

فيديو: نظرة عامة على خط العدسة وتثبيت خط التثبيت

توقعات صناعة LED Lens في عام 2025

يستمر سوق LED Lens في التوسع ، مدفوعًا بـ:

• Mini & Micro LED تكامل: العدسات لعرض AR/VR بالقرب من العين والأجهزة اللوحية وأجهزة التلفزيون.

• تقنيات العدسات الذكية: العدسات القابلة للضبط كهربائيًا للإضاءة التكيفية.

• التصميم البصري المتقدم: الانعكاس الداخلي الكامل (TIR) ​​، البصريات الهجينة تجمع بين الانكسار والانعكاس.

تبقى التحديات ، مثل:

• الاعتماد على المواد المتطورة المستوردة (على سبيل المثال ، السيليكون من درجة السيارات).

• قضايا إنتاج الإنتاج الضخم للعدسات الصغيرة.

اتجاهات المستقبل:

• التصميم الذكي: المحاكاة البصرية بمساعدة AI لتقصير دورات البحث والتطوير.

• الاستدامة: PMMA المستندة إلى الحيوية والمواد الخالية من الزئبق.

• التكامل: الجمع بين العدسات مع أجهزة الاستشعار والإدارة الحرارية.

التغلب على التحديات التقنية في جمعية LED Lens

يتطلب إنتاج عدسات LED عالية الدقة التغلب على العديد من التحديات التقنية خلال عملية SMT. تعالج تكنولوجيا المعلومات والاتصالات هذه التحديات من خلال التكنولوجيا المتقدمة وسنوات من الخبرة في الصناعة لضمان جودة ثابتة وعائدات عالية.

1. دقة وضع العدسة

أثناء عملية SMT ، يكون الموضع الدقيق أمرًا بالغ الأهمية-حيث يجب تركيب رقائق LED والعدسات البصرية بدقة على مستوى الميكرون على منصات ثنائي الفينيل متعدد الكلور المخصصة. لتحقيق ذلك ، تستخدم تكنولوجيا المعلومات والاتصالات شريحة متعددة الوظائف عالية الدقة من كوريا الجنوبية ، مزودة بفوهات مخصصة ومغذيات مخصصة مصممة خصيصًا للتعامل مع عدسة LED. هذا يضمن دقة التنسيب القابلة للتكرار في جميع الوحدات ، وخاصةً للمنتجات مثل أضواء لوحة LED DOB.

2. دقة الغراء

قبل وضع العدسة ، يجب توزيع لاصق الأشعة فوق البنفسجية بكميات محددة على ثنائي الفينيل متعدد الكلور في مواضع محددة مسبقًا. يجب أن يلبي سلوك تدفق الغراء ولزوجة التحملات الضيقة للالتصاق السليم والأداء البصري. لضمان ذلك ، يتم تسخين الغراء للأشعة فوق البنفسجية مسبقًا بناءً على خصائص TDS (ورقة البيانات الفنية) لتحسين السيولة.

تقوم تكنولوجيا المعلومات والاتصالات بنشر آلات التوصل عالية السرعة المتطورة ذاتيا. تستخدم هذه الآلات إشارات النبض للتحكم في صمامات النفاثة الهوائية ، مما يتيح توزيعًا موحدًا ومتسقًا للغراء حتى على لوحات معبأة أو معقدة.

3. علاج الأشعة فوق البنفسجية الفعالة

بعد وضع العدسة ، يعد علاج الأشعة فوق البنفسجية ضروريًا لتوحيد المادة اللاصقة وقفل العدسة في مكانها. طورت تكنولوجيا المعلومات والاتصالات نظام مصباح الأشعة فوق البنفسجية عالية الطاقة ، والذي يوفر شدة فائقة وعلاج كفاءة. هذا النظام فعال بشكل خاص لعلاج المواد اللاصقة الصعبة مثل UV40 ، مما يضمن روابط قوية ومستقرة دون المساس بوقت الدورة أو جودة المنتج.

لماذا تكنولوجيا المعلومات والاتصالات؟

مع زيادة الطلب العالمي على إضاءة LED المتقدمة ، تصبح خطوط إنتاج SMT عالية الكفاءة والذكية والأتمتة أكثر إلحاحًا. تم تصميم لدعم حل إنتاج LED LED LENS SMT هذا الاتجاه ، مما يضمن الدقة والموثوقية العالية لكل سيناريو تطبيق - من المنازل الذكية إلى أنظمة السيارات.

هل تحتاج إلى حل SMT عدسة LED مخصصة لمصنعك؟
اتصل بتكنولوجيا المعلومات والاتصالات اليوم - أعز شريكك الموثوق في تكنولوجيا التصنيع LED.
