كيفية اختيار خط إنتاج SMT لتصنيع الإضاءة LED

لماذا تتطلب إضاءة LED استراتيجية SMT مختلفة

إن اختيار خط إنتاج SMT لتصنيع إضاءة LED لا يعد مجرد شراء معدات، بل هو قرار تصنيع طويل الأجل يؤثر بشكل مباشر على موثوقية المنتج واتساق الإضاءة وتكلفة التشغيل.

يفترض العديد من الشركات المصنعة لمصابيح LED في البداية أن تجميع ثنائي الفينيل متعدد الكلور LED أبسط من الأجهزة الإلكترونية الاستهلاكية بسبب تنوع المكونات المنخفض نسبيًا. في الواقع، تقدم إضاءة LED مجموعة فريدة من التحديات: ألواح PCB الطويلة والرفيعة، والمتطلبات الحرارية الصارمة، والحساسية لتناسق اللحام، والتوقعات العالية للاستقرار على المدى الطويل. قد يعمل خط SMT الذي تم تكوينه بشكل سيئ بشكل مقبول في الإنتاج المبكر ولكنه يؤدي تدريجيًا إلى انحراف اللون أو تسوس الضوء المبكر أو ارتفاع معدلات إعادة العمل بعد أشهر من التشغيل.

توفر هذه المقالة دليلاً عمليًا ذو توجه هندسي لاختيار خط إنتاج SMT المناسب لتصنيع إضاءة LED - مع التركيز على الاستقرار والاتساق وقابلية التوسع والتحكم في التكلفة بدلاً من السرعة الرئيسية وحدها.

بالنسبة للمصنعين الذين يخططون للنمو على المدى الطويل، فإن اختيار التكوين المناسب لخط إنتاج LED SMT لا يتعلق فقط بأهداف الإنتاج الحالية، ولكن أيضًا يتعلق بضمان الجودة المستقرة والأداء المتسق وقابلية التوسع لترقيات المنتج المستقبلية.

1. فهم تحديات التصنيع الفريدة لثنائي الفينيل متعدد الكلور لإضاءة LED

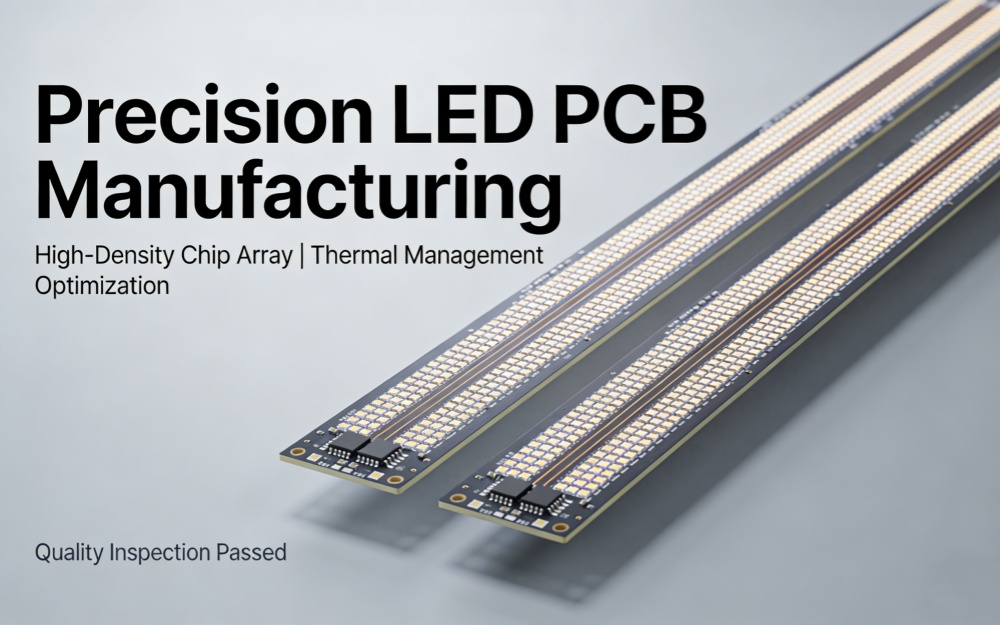

1.1 لوحات PCB الكبيرة والطويلة في تطبيقات LED

على عكس الهواتف الذكية أو الأجهزة الإلكترونية الاستهلاكية المدمجة، غالبًا ما تستخدم منتجات الإضاءة LED مركبات ثنائي الفينيل متعدد الكلور الطويلة والضيقة والرفيعة نسبيًا. عادةً ما تتجاوز الأضواء الخطية ومصابيح الألواح ووحدات الإنارة الخارجية أطوال ثنائي الفينيل متعدد الكلور القياسية وتكون عرضة للالتواء أثناء العمليات الحرارية.

هذه الخصائص تضع متطلبات أعلى على:

• دعم اللوحة أثناء الطباعة والتنسيب

• عرض الناقل واستقرار النقل

• التوحيد الحراري أثناء لحام إنحسر

يمكن أن يؤدي تجاهل هذه العوامل إلى إجهاد مفصل اللحام، والتسخين غير المتساوي، ومشكلات الموثوقية التدريجية التي يصعب اكتشافها أثناء الفحص الأولي.

1.2 حجم كبير للمكونات مع تخطيطات بسيطة نسبيًا

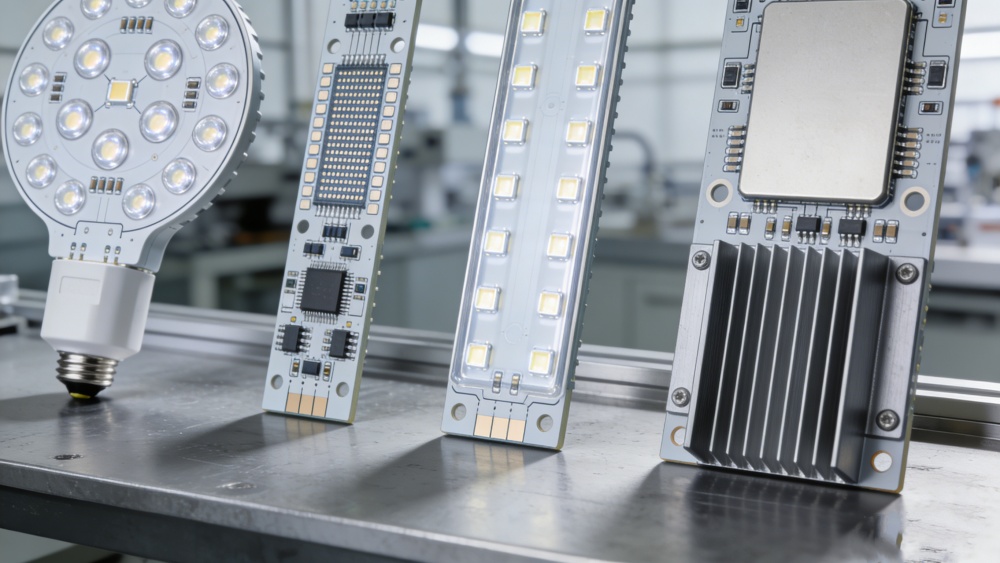

تتكون مركبات ثنائي الفينيل متعدد الكلور ذات الإضاءة LED عادةً من:

• كميات كبيرة من رقائق LED

• المقاومات والمكثفات في أنماط متكررة

• تنوع محدود في الحزم مقارنة بالهواتف الذكية أو الأجهزة القابلة للارتداء

على الرغم من أن التصميم يبدو بسيطًا، إلا أن التحدي يكمن في الحفاظ على الموضع وتناسق اللحام عبر آلاف - أو ملايين - المكونات المتطابقة. يمكن أن تتراكم الاختلافات الطفيفة في حجم اللحام أو ضغط وضعه في عدم تناسق سطوع مرئي عبر المنتجات النهائية.

بالنسبة لتصنيع مصابيح LED، تعد قابلية التكرار والتحكم في العملية أكثر أهمية من سرعة الوضع القصوى.

1.3 الحساسية الحرارية ومتطلبات الموثوقية على المدى الطويل

يرتبط أداء LED بشكل مباشر بجودة وصلة اللحام والسلوك الحراري. يمكن أن يؤدي اللحام السيئ إلى:

• زيادة درجة حرارة الوصلة

• استهلاك أسرع للتجويف

• تغير اللون مع مرور الوقت

على عكس المنتجات الاستهلاكية قصيرة العمر، من المتوقع أن تعمل إضاءة LED بشكل موثوق لسنوات. سيكون لقرارات SMT التي يتم اتخاذها أثناء تكوين الخط تأثير مباشر على الأداء الميداني بعد فترة طويلة من بدء الإنتاج.

2. تتطلب منتجات LED المختلفة استراتيجيات خط SMT مختلفة

من الناحية العملية، يجب أن تتكيف حلول SMT لتصنيع إضاءة LED مع هيكل المنتج وحجم ثنائي الفينيل متعدد الكلور والمتطلبات الحرارية بدلاً من استخدام نهج مقاس واحد يناسب الجميع.

2.1 متطلبات خط SMT لمصابيح وأنابيب LED

عادةً ما تكون مصابيح وأنابيب LED عبارة عن منتجات كبيرة الحجم ذات أحجام متوسطة من ثنائي الفينيل متعدد الكلور. تشمل أولويات SMT الرئيسية ما يلي:

• طباعة مستقرة لحجم لحام ثابت

• وضع موثوق بسرعات معتدلة

• تركز عمليات إعادة التدفق على التسخين الموحد بدلاً من التركيز على الحد الأقصى من الإنتاجية

بالنسبة لهذه التطبيقات، غالبًا ما يوفر خط SMT المتوازن الذي يركز على وقت التشغيل والإنتاجية عائد استثمار أفضل من التكوينات فائقة السرعة.

2.2 إعداد خط SMT لألواح LED والأضواء الخطية

تقدم مصابيح اللوحة والمصابيح الخطية تعقيدًا إضافيًا بسبب طول اللوحة والضغط الميكانيكي. يجب أن تؤكد خطوط SMT لهذه المنتجات على:

• تعزيز دعم ثنائي الفينيل متعدد الكلور أثناء الطباعة والتنسيب

• الناقلات مصممة للتعامل مع اللوحة الطويلة

• أفران إعادة التدفق ذات درجة حرارة موحدة مثبتة عبر مركبات ثنائي الفينيل متعدد الكلور العريضة والطويلة

يمكن أن يؤدي التعامل غير الكافي أو التسخين غير المتساوي إلى إجهاد مفصل اللحام الذي لا يظهر إلا بعد التشغيل لفترة طويلة.

2.3 اعتبارات SMT لإضاءة LED الخارجية عالية الطاقة

تتطلب منتجات LED عالية الطاقة والخارجية أعلى موثوقية لحام. غالبًا ما تتطلب هذه التطبيقات ما يلي:

• تحكم صارم في الملف الحراري

• بيئات إنحسر النيتروجين الاختيارية

• هوامش عملية محافظة لضمان المتانة على المدى الطويل

في مثل هذه الحالات، يؤدي الاستثمار في الاستقرار الحراري والتحكم في العمليات مقدمًا إلى تقليل تكاليف الضمان والصيانة لاحقًا بشكل كبير.

3. طباعة معجون اللحام: أساس جودة LED SMT

3.1 مشكلات الطباعة الشائعة في مجموعة PCB LED

تعد طباعة معجون اللحام نقطة البداية لجودة LED SMT. تشمل التحديات الشائعة ما يلي:

• حجم لحام غير متساوٍ على منصات LED الكبيرة

• لصق متراجع أو إطلاق غير كاف على لوحات طويلة

• الاختلافات الناتجة عن دعم اللوحة غير المتناسق

حتى الانحرافات الطفيفة في حجم اللحام يمكن أن تؤدي إلى إمالة LED، أو تبديد الحرارة غير الكافي، أو مشكلات الموثوقية على المدى الطويل.

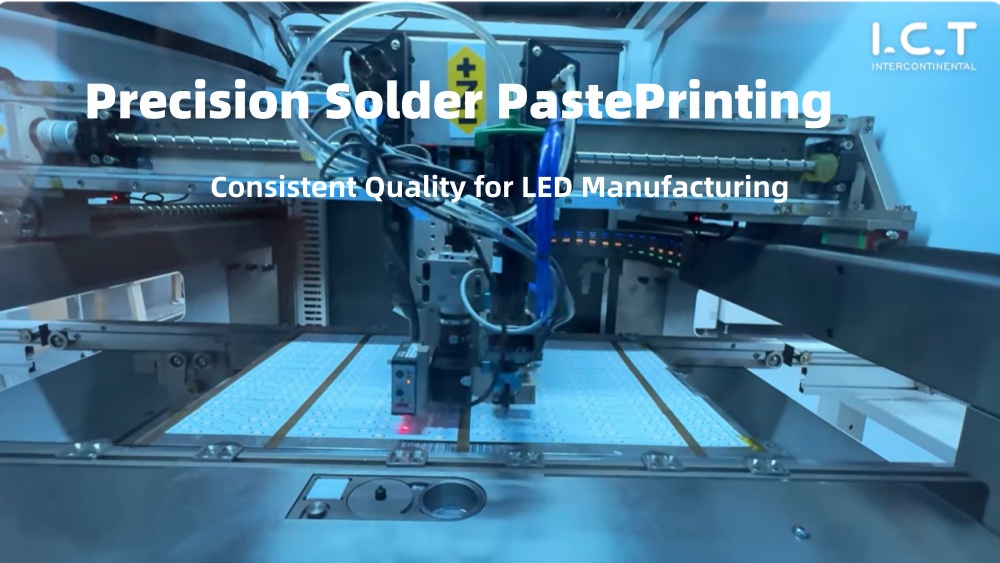

3.2 اختيار الطابعة المناسبة لتطبيقات LED

عند اختيار طابعة عجينة اللحام لتصنيع مصابيح LED، يجب إعطاء الأولوية لما يلي:

• إطار ثابت ومحاذاة قابلة للتكرار

• دعم فعال للوحة السفلية لمركبات ثنائي الفينيل متعدد الكلور الطويلة

• ضغط ممسحة ثابت عبر منطقة الطباعة بأكملها

نادرا ما تكون السرعة هي العامل المحدد. غالبًا ما توفر الطابعة الأبطأ قليلاً ولكن الأكثر استقرارًا نتائج فائقة طويلة المدى في إنتاج مصابيح LED.

غالبًا ما تكون عملية طباعة عجينة اللحام المستقرة والقابلة للتكرار لمركبات ثنائي الفينيل متعدد الكلور LED أكثر قيمة من سرعة الطباعة الأعلى، خاصة بالنسبة للألواح الطويلة ومنصات LED الكبيرة.

3.3 عندما يكون SPI ضروريًا لإنتاج LED SMT

إن فحص معجون اللحام (SPI) ليس إلزاميًا لكل مصنع لمصابيح LED، ولكنه يصبح ذو قيمة متزايدة عندما:

• إنتاج كميات متوسطة إلى عالية

• تصنيع منتجات LED عالية الطاقة أو مخصصة للتصدير

• تعاني من العيوب المتعلقة باللحام أو عدم تناسق السطوع

يوفر SPI الكشف المبكر عن اختلاف حجم اللحام قبل وضع المشكلة وإعادة تدفقها.

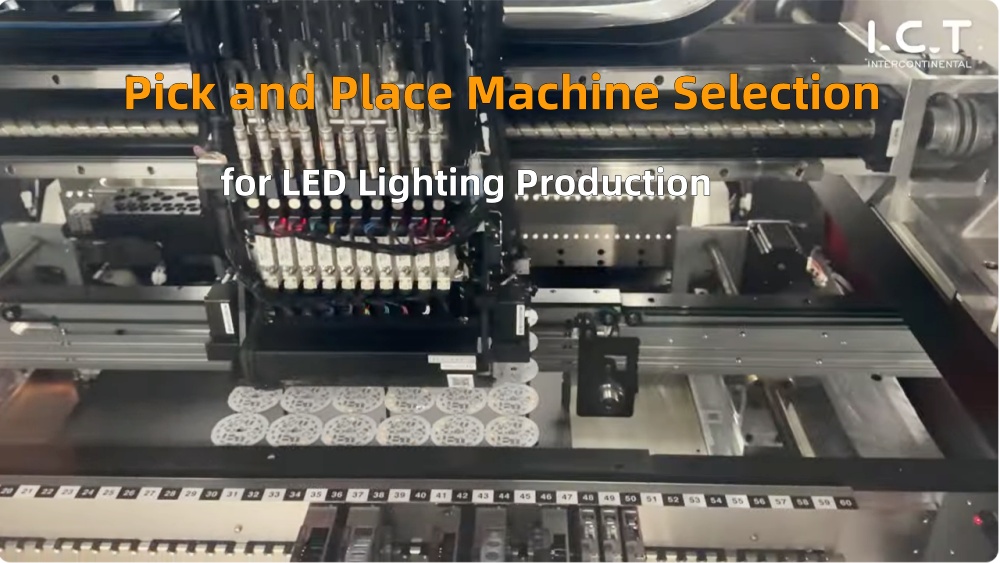

4. اختيار آلة الالتقاط والوضع لإنتاج الإضاءة LED

4.1 التحكم في قوة الوضع لمكونات LED

مكونات LED حساسة للضغط الميكانيكي. يمكن أن تؤدي قوة التنسيب المفرطة إلى إتلاف الرقائق داخليًا دون وجود عيوب مرئية أثناء AOI.

تشمل الاعتبارات الرئيسية ما يلي:

• التحكم في قوة التنسيب القابلة للتعديل

• محاذاة فوهة مستقرة

• سلوك التنسيب المتسق عبر فترات الإنتاج الطويلة

بالنسبة لـ LED SMT، فإن الموضع اللطيف والمتكرر غالبًا ما يفوق سرعة وضع الذروة.

4.2 الدقة مقابل السرعة: ما يهم حقًا بالنسبة لـ LED SMT

في حين أن أرقام CPH المرتفعة قد تبدو جذابة، فإن تصنيع LED يستفيد أكثر من:

• دقة وضع مستقرة مع مرور الوقت

• الحد الأدنى من الانجراف خلال نوبات الإنتاج الطويلة

• معدلات خلل منخفضة بدلاً من الحد الأقصى للإنتاج

غالبًا ما تؤدي الآلة التي تعمل بشكل أبطأ قليلاً ولكن باستمرار إلى إنتاجية فعالة أعلى بسبب انخفاض عمليات إعادة العمل.

عند تقييم آلات الالتقاط والوضع SMT لتجميع LED ، غالبًا ما يكون استقرار الوضع على المدى الطويل والتحكم في القوة أكثر أهمية من أرقام CPH الرئيسية.

4.3 التعامل مع مكونات LED المختلطة والمكونات القياسية

تجمع العديد من لوحات LED بين شرائح LED والمقاومات أو المكثفات أو الموصلات القياسية. ينبغي لأنظمة الاختيار والمكان أن:

• التعامل مع أحجام المكونات المختلطة بسلاسة

• دعم تغييرات البرنامج السريعة لمتغيرات المنتج المختلفة

• الحفاظ على الدقة دون إعادة المعايرة المتكررة

تتزايد أهمية المرونة مع تنوع خطوط إنتاج LED.

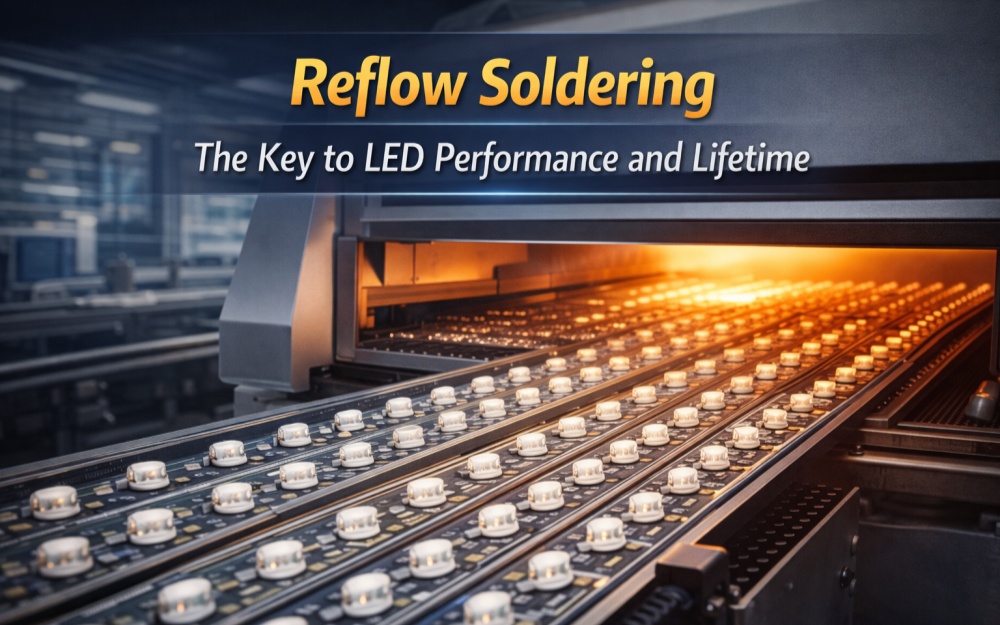

5. لحام بإعادة التدفق: مفتاح أداء LED وعمره

يلعب اختيار حلول اللحام المناسبة بإعادة التدفق لإضاءة LED دورًا حاسمًا في سلامة وصلة اللحام والاتساق الحراري وأداء LED على المدى الطويل.

5.1 تحديات الملف الحراري في LED SMT

يعد لحام إعادة التدفق هو العملية الأكثر أهمية لموثوقية LED. تشمل التحديات الشائعة ما يلي:

• تسخين غير متساوٍ عبر مركبات ثنائي الفينيل متعدد الكلور الطويلة

• نقع غير متناسق ودرجات حرارة الذروة

• الإجهاد الحراري المفرط يؤدي إلى تعب اللحام

يعد المظهر الحراري المستقر والقابل للتكرار أمرًا ضروريًا لإخراج الضوء المتسق وعمر الخدمة الطويل.

5.2 إنحسر النيتروجين مقابل الهواء لإضاءة LED

يمكن أن يوفر إعادة تدفق النيتروجين فوائد لبعض تطبيقات LED:

• انخفاض الأكسدة

• تحسن ترطيب لحام

• تشكيل مشترك أكثر اتساقا

ومع ذلك، فإنه يزيد أيضا من تكلفة التشغيل. بالنسبة للعديد من منتجات LED القياسية، تكون عملية إعادة تدفق الهواء التي يتم التحكم فيها جيدًا كافية. عادةً ما يكون النيتروجين مبررًا لتصنيع مصابيح LED عالية الطاقة أو عالية الجودة.

5.3 ضمان تناسق درجة الحرارة لمركبات ثنائي الفينيل متعدد الكلور الطويلة

بالنسبة لألواح LED الطويلة، يصبح تصميم فرن إعادة التدفق أمرًا بالغ الأهمية. تشمل العوامل الرئيسية ما يلي:

• طول منطقة التدفئة الكافية

• تصميم تدفق الهواء مستقر

• ثبت توحيد درجة الحرارة عبر عرض اللوحة وطولها

قد تبدو نتائج الاختبار قصيرة المدى مقبولة، لكن الاتساق على المدى الطويل يحدد نجاح التصنيع الحقيقي.

6. استراتيجية التفتيش: AOI وSPI في خطوط LED SMT

6.1 العيوب الشائعة في مجموعة PCB LED

تختلف عيوب LED SMT عن تلك الموجودة في الإلكترونيات الاستهلاكية الكثيفة. تشمل المشكلات النموذجية ما يلي:

• اختلال الصمام أو الميل

• لحام غير كاف أو مفرط

• أخطاء القطبية

• مكونات مفقودة

وينبغي أن تكون استراتيجيات التفتيش مصممة خصيصًا لأنواع العيوب هذه بدلاً من المتطلبات العامة لثنائي الفينيل متعدد الكلور عالي الكثافة.

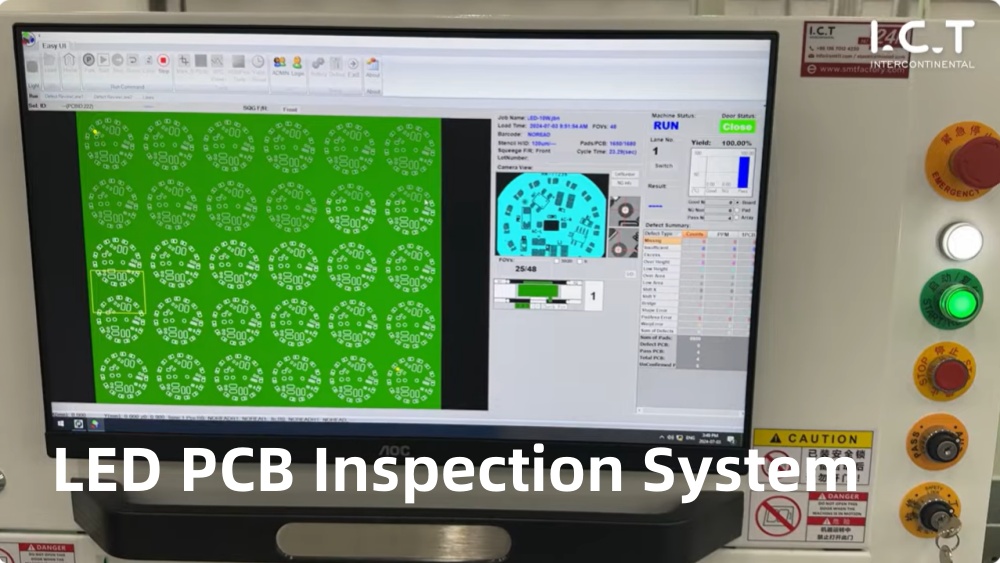

6.2 تكوين AOI لتطبيقات LED

يستخدم الفحص البصري الآلي (AOI) على نطاق واسع في خطوط LED SMT. تركز إعدادات AOI الفعالة على:

• دقة موقف LED

• شكل مفصل اللحام بدلاً من اكتشاف العيوب الدقيقة

• سرعة فحص عالية دون تعقيد غير ضروري

غالبًا ما تؤدي برمجة AOI المعقدة للغاية إلى زيادة التكلفة دون تحسين الإنتاجية.

يجب أن يركز فحص AOI المناسب لتجميع LED PCB على المحاذاة والقطبية ومظهر اللحام بدلاً من تصنيف العيوب المعقدة للغاية.

6.3 التكلفة مقابل الجودة: ما هو مقدار التفتيش الكافي؟

لا يحتاج كل مصنع LED إلى تغطية SPI وAOI كاملة من اليوم الأول. النهج العملي هو:

• ابدأ بـ AOI للتحكم في الموضع والقطبية

• تقديم SPI مع زيادة متطلبات الحجم أو الجودة

يجب أن ينمو الاستثمار في التفتيش جنبًا إلى جنب مع حجم الإنتاج وتوقعات العملاء.

7. قابلية التوسع وتخطيط التكلفة لخطوط إنتاج LED SMT

7.1 البدء صغيرًا مقابل التخطيط للتوسع

تبدأ العديد من الشركات المصنعة لمصابيح LED بخط SMT واحد. المفتاح هو التأكد من أن التكوين الأولي:

• لا يحد من التوسع في المستقبل

• يسمح بدمج المعدات الإضافية بسلاسة

• يتجنب التقادم المبكر

التخطيط المعياري يقلل من المخاطر ويحمي استثمار رأس المال.

7.2 ما هي المعدات التي يجب أن تكون مقاومة للمستقبل؟

في خطوط LED SMT، تستفيد بعض المعدات من المواصفات الأولية الأعلى:

• أفران إعادة التدفق ذات أداء حراري مستقر

• طابعات ذات ثبات ميكانيكي قوي

• أنظمة نقل قادرة على التعامل مع الألواح الأطول

يمكن في كثير من الأحيان ترقية العناصر الأخرى، مثل عمق الفحص أو سرعة الموضع، لاحقًا.

7.3 تجنب الإفراط في الاستثمار في خطوط LED SMT

يمكن أن يكون الإفراط في تحديد المعدات مشكلة مثل قلة الاستثمار. تشمل الأخطاء الشائعة ما يلي:

• شراء السرعة المفرطة لتخطيطات LED البسيطة

• الاستثمار في التفتيش بما يتجاوز الاحتياجات الفعلية

• نسخ تكوينات SMT للهاتف الذكي دون تعديل

ويضمن التخطيط المتوازن الأداء الأمثل من حيث التكلفة على مدار دورة حياة المنتج بأكملها.

8. الأخطاء الشائعة عند اختيار خطوط SMT لإنتاج الإضاءة LED

تتضمن بعض الأخطاء المتكررة ما يلي:

• إعطاء الأولوية للسرعة على الاستقرار

• التقليل من تأثير الاتساق الحراري

• تجاهل تحديات التعامل مع ثنائي الفينيل متعدد الكلور لفترة طويلة

• التعامل مع LED SMT على أنه مماثل لتجميع الإلكترونيات الاستهلاكية

يؤدي تجنب هذه الأخطاء مبكرًا إلى توفير تكاليف كبيرة وضغوط تشغيلية لاحقًا.

بالنسبة للمصنعين الذين يسعون إلى الاستقرار على المدى الطويل، يجب تصميم خط إنتاج SMT الكامل لإضاءة LED كنظام متكامل بدلاً من مجموعة من الآلات الفردية.

الخلاصة: بناء خط إنتاج LED SMT مستقر وقابل للتطوير وموثوق

يتطلب اختيار خط إنتاج SMT المناسب لتصنيع إضاءة LED تحولًا في العقلية. لا يتم تعريف النجاح بالسرعة القصوى أو بأقل تكلفة أولية، ولكن بالاتساق والموثوقية وقابلية التوسع على المدى الطويل.

يوفر خط LED SMT المصمم جيدًا ما يلي:

• جودة لحام مستقرة

• أداء الضوء المستمر

• انخفاض مخاطر إعادة العمل والضمان

• نمو التصنيع المستدام

من خلال التركيز على متطلبات العملية الحقيقية بدلاً من المواصفات الرئيسية، يمكن لمصنعي LED بناء خطوط إنتاج SMT التي تدعم الاحتياجات الحالية والتوسع المستقبلي بثقة.
