يبدأ الحد من رفض مكونات SMT وهدر المواد بالتحكم في عملية الالتقاط الحقيقية، وليس مجرد تقليل حساسية إنذار الماكينة. في خط SMT الحديث، يمكن للمكونات المرفوضة، والشاحنات الصغيرة الفارغة، والأجزاء المسقطة، ورفض الرؤية، وإنذارات وحدة التغذية المتكررة أن تؤدي إلى خسارة مادية مباشرة وتكاليف إنتاج مخفية. ترتبط هذه المشكلات ارتباطًا وثيقًا بأداء ماكينة الالتقاط والوضع SMT ، بما في ذلك دقة وحدة التغذية وحالة الفوهة واستقرار الفراغ والتعرف على المكونات وإمكانية التحكم في العملية.
يجب أن تربط خطة التحسين العملية بيانات الماكينة بعرض وحدة التغذية، وصيانة الفوهة، ومراقبة الفراغ، وتغليف المكونات، والتعرف على الرؤية، وممارسات المشغل. ومن خلال تحسين ظروف المعدات وإدارة العمليات، يمكن للمصنعين تحسين معدلات نجاح عملية الالتقاط والحفاظ على جودة وضع مستقرة.
يشرح هذا الدليل كيف يمكن للمصنعين تقليل رفض مكونات SMT، وتقليل هدر المواد، وتحسين معدل نجاح التقاط SMT من خلال نهج هندسي منظم. إنه مكتوب لمهندسي عمليات SMT ومديري الإنتاج والفنيين وأصحاب المصانع الذين يحتاجون إلى نفايات أقل دون التضحية بجودة التنسيب. بالنسبة للمصنعين الذين يتطلعون إلى تحسين استقرار الموضع من مستوى المعدات، يعد اختيار حل اختيار ووضع SMT الموثوق به أيضًا أساسًا مهمًا.1. قم ببناء خط أساس واضح للرفض والهدر
لا يمكن للمصنع أن يخفض ما لا يقيسه بشكل واضح. يعرف العديد من فرق SMT أن الآلة "ترمي كمية كبيرة جدًا من المواد"، لكنهم لا يعرفون دائمًا رقم الجزء أو وحدة التغذية أو الفوهة أو الرأس أو ناقل الحركة أو مجموعة المواد التي تسبب النفايات. الخطوة الأولى هي بناء خط أساس للرفض يفصل بين تباين العملية العادية والخسارة غير الطبيعية.
يعد إجمالي عدد المكونات المرفوضة مفيدًا، ولكنه ليس كافيًا. يجب أن يُظهر التقرير الأفضل الرفض حسب نوع المكون، وفتحة التغذية، ومعرف الفوهة، ورقم الرأس، ومسار الماكينة، وطراز المنتج، ومجموعة المواد، ووقت الإنتاج. وهذا يجعل نمط الرفض مرئيًا. إذا تسببت وحدة تغذية واحدة في معظم الخسارة، فإن الحل يختلف عن الحالة التي يفشل فيها مكون واحد عبر عدة وحدات تغذية.
على سبيل المثال، الرفض المتكرر لمقاومة صغيرة واحدة قد يشير إلى اختلاف جيب الشريط، أو درجة التغذية، أو الشحنة الساكنة، أو حجم الفوهة. قد يشير الرفض عبر العديد من المكونات في فوهة واحدة إلى التلوث أو التآكل أو تسرب الفراغ. قد يشير الرفض بعد تغيير وردية واحدة إلى طريقة التحميل، أو صيانة وحدة التغذية، أو تدريب المشغل.
ليس كل رفض سيئا. يجب أن ترفض آلة التنسيب المكونات التي تم اختيارها بشكل خاطئ، أو التالفة، أو التي تم تدويرها خارج نطاق التسامح، أو التي لم يتم التعرف عليها بشكل صحيح. الهدف ليس الرفض الصفري بأي ثمن. الهدف هو عدد أقل من حالات الرفض الكاذب، وعدد أقل من حالات فشل الالتقاط التي يمكن تجنبها، وعدد أقل من أنماط فقدان المواد المتكررة.
عندما يقوم الفريق بتوسيع نطاق تحمل الرؤية فقط لتقليل الإنذارات، فقد يؤدي ذلك إلى تقليل الهدر المرئي ولكنه يزيد من مخاطر الجودة الخفية. يتمثل النهج الصحيح في الحفاظ على حماية جودة الجهاز مع تحسين الظروف المادية وظروف البيانات التي تتسبب في رفض المكونات الجيدة.

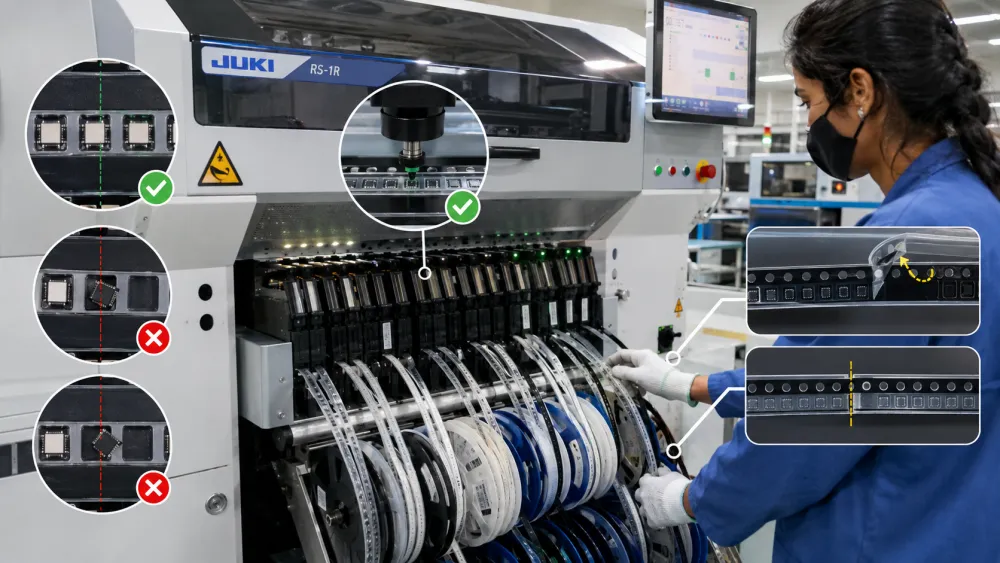

يعد عرض وحدة التغذية أحد أقوى محركات رفض مكونات SMT. يمكن للفوهة فقط اختيار ما تقدمه وحدة التغذية. إذا وصل المكون بعيدًا عن المركز، أو مائلاً، أو مرفوعًا بشريط الغطاء، أو محاصرًا في الجيب، تصبح عملية الالتقاط غير مستقرة حتى قبل أن يتحرك رأس الماكينة.
يجب أن تتطابق فهرسة وحدة التغذية مع درجة شريط المكونات. قد يؤدي خطأ بسيط في الفهرسة إلى اختيار الفوهة بالقرب من حافة أحد المكونات بدلاً من المركز. يؤدي هذا إلى زيادة الالتقاط المفقود، والالتقاط المائل، وتلامس الفوهة مع جيب الشريط، ورفض الرؤية لاحقًا.
يجب على المهندسين التحقق من معايرة وحدة التغذية، وحالة دليل الشريط، وإعدادات درجة الصوت، وشد البكرة، وإحداثيات الالتقاط. غالبًا ما يكون الفحص الأكثر فائدة مرئيًا: قم بتشغيل وحدة التغذية ببطء ولاحظ ما إذا كان المكون يتوقف في نفس الموقع الثابت في كل مرة. إذا انتقلت نقطة العرض بين الدورات، فلن يحل تصحيح البرنامج السبب الجذري.
يمكن لشريط الغطاء أن يزعج موضع المكون أثناء التقشير. إذا كانت زاوية التقشير أو قوة التقشير أو مسار الشريط غير مستقرة، فقد يقفز مكون صغير أو يدور أو يستقر أعلى في الجيب. يمكن لمناطق الوصل أيضًا أن تخلق فترات قصيرة من الرفض غير الطبيعي. يجب أن تتضمن الخطة الجيدة للحد من نفايات المواد فحص شريط الغلاف، وفحص الوصلات، والانضباط في تغيير البكرة.
لا ينبغي للمشغلين التعامل مع الوصلة باعتبارها تفاصيل بسيطة. يمكن أن يؤدي الوصل السيئ إلى توقف الآلة وفقد الالتقاط وفقدان المواد. يمكن لقائمة مرجعية بسيطة لتحميل البكرة، وتوجيه شريط الغلاف، وفحص الوصلات أن تقلل من الهدر المتكرر دون تغيير برنامج التنسيب.
لتحسين معدل نجاح التقاط SMT، يجب على المصانع التعامل مع الفوهة ونظام التفريغ كأدوات مهمة للعملية. قد تبدو الفوهة بسيطة، لكن حجمها وسطحها ونظافتها وتآكلها وجودة الختم تؤثر بشدة على ما إذا كان من الممكن التقاط أحد المكونات وإمساكه والتعرف عليه ووضعه بشكل صحيح.
يجب أن تتطابق الفوهة مع حجم جسم المكون وسطحه ووزنه ومنطقة الالتقاط ومركز الجاذبية. قد لا تتمكن الفوهة الصغيرة جدًا من تثبيت المكون بشكل آمن أثناء التسارع. قد تلمس الفوهة الكبيرة جدًا الخيوط أو حواف الشريط المجاورة أو ميزات العبوة التي لا ينبغي الاتصال بها.
يستحق المكون ذو الشكل الغريب اهتمامًا خاصًا. بالنسبة للموصل أو الدرع أو الصمام الثنائي أو المحث أو الحزمة غير المنتظمة، قد تحتاج نقطة الالتقاط إلى تعديل. يجب على الفريق التأكد من أن الفوهة تمس منطقة مسطحة ثابتة ولا تؤدي إلى رفع مائل.
يعد تلوث الفوهة أحد أسهل أسباب التفويت لأنه قد يؤدي إلى حدوث أخطاء متقطعة. يمكن أن يؤدي الغبار أو الجزيئات اللاصقة أو بقايا معجون اللحام أو بقايا الشريط إلى تقليل الختم الفراغي. قد يعمل الجهاز بشكل جيد لفترة من الوقت، ثم يرفض فجأة المزيد من المكونات عندما يتراكم التلوث.
يجب أن تتضمن خطة الصيانة العملية تنظيف الفوهات، والفحص المكبر، وفحص الفتحات المسدودة، وفحص التآكل، وقواعد الاستبدال. وينبغي مقارنة تقارير الرفض بمعرف الفوهة. إذا كانت هناك مشكلة تتبع فوهة واحدة عبر مكون مختلف، فيجب تنظيف تلك الفوهة أو استبدالها أو إعادة معايرتها.
يجب استخدام بيانات الفراغ قبل أن تصبح إنذارًا. قد تشير قيمة الفراغ المنخفضة إلى وجود مرشح مسدود، أو خرطوم متسرب، أو طرف فوهة تالف، أو ارتفاع التقاط خاطئ، أو سطح مكون رديء، أو مشكلة في عرض وحدة التغذية. يساعد تسجيل نطاق الفراغ الطبيعي للحزمة المشتركة المهندسين على اكتشاف الانحراف مبكرًا.
عندما يزداد الرفض، يجب على الفريق مقارنة قيم الفراغ الحالية مع خط الأساس العادي. يعد هذا مسارًا أسرع من ضبط العديد من الإعدادات مرة واحدة.

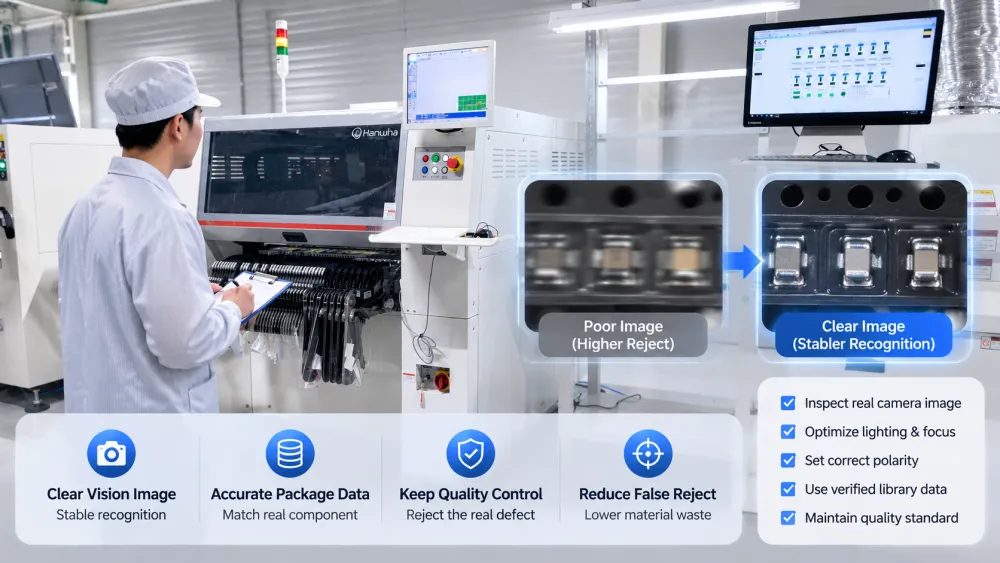

غالبًا ما يتم إلقاء اللوم على التعرف على الرؤية عندما ترفض الآلة أحد المكونات. في الواقع، قد تؤدي الكاميرا وظيفتها بشكل صحيح. قد تكون المشكلة هي الالتقاط السيئ، أو بيانات المكتبة الخاطئة، أو التباين الضعيف، أو اختلاف الحزمة، أو تعريف القطبية غير الصحيح. يجب أن يؤدي تحسين الرؤية إلى تحسين دقة التعرف مع الحفاظ على مخاطر الجودة تحت السيطرة.
قبل تغيير التسامح، يجب على المهندسين فحص صورة الكاميرا الحقيقية. هل الحافة واضحة؟ هل علامة القطبية مرئية؟ هل المكون مائل؟ هل وضع الإضاءة مناسب لسطح العبوة؟ يمكن أن يؤدي المعدن العاكس والجسم الأسود والحزمة الشفافة والعلامة الصغيرة إلى تقليل استقرار التعرف.
إذا كانت الصورة نفسها سيئة، فقد يكون الحل هو الإضاءة، أو تنظيف العدسة، أو معايرة الكاميرا، أو عرض أفضل للمكونات. إذا كانت الصورة واضحة ولكن الجهاز يرفض المكون الجيد، فقد تحتاج بيانات مكتبة الحزمة والتسامح إلى مراجعة.
يجب أن تتطابق بيانات الحزمة مع المكون الحقيقي. حجم الجسم، وعدد الرصاص، ومسافة الرصاص، وارتفاع المكون، وعلامة القطبية، ومركز الالتقاط، وشكل التعرف، كلها أمور مهمة. قد تكون المكتبة المنسوخة قريبة بدرجة كافية لمنتج واحد ولكنها غير مستقرة لمنتج آخر. يمكن أن تؤدي أخطاء المكتبة إلى زيادة الرفض وعيوب التنسيب.
لتحقيق اتساق الجودة، يمكن للفرق استخدام مراجع تجميع الإلكترونيات مثل IPC J-STD-001J وIPC-A-610J ، والتي يصفها IPC بأنها تغطي ضوابط عملية التجميع والمواد ومعايير القبول بعد التجميع. لا تحل هذه المعايير محل قواعد إعداد الجهاز، ولكنها تدعم لغة الجودة المتسقة في جميع أنحاء المصنع.
لا يتم إنشاء نفايات المواد داخل آلة التنسيب فقط. يمكن أن يبدأ بالتخزين، والتعامل مع البكرة، وجودة الوصلة، والتعرض للرطوبة، والتحكم في التفريغ الكهروستاتيكي (ESD)، وتغيير العبوة. تتبع الخطة الجيدة لتقليل النفايات المكون من المستودع إلى وحدة التغذية.
يتطلب المكون الحساس للرطوبة تخزينًا متحكمًا وإدارة عمر الأرضية. قد يؤدي سوء المعالجة إلى حدوث عيوب في إعادة التدفق لاحقًا ويمكن أن يؤثر أيضًا على استقرار الحزمة. يعد من JEDEC J-STD-033 مرجعًا صناعيًا رئيسيًا للتعامل مع الأجهزة الحساسة للرطوبة/إعادة التدفق.
يجب على المصانع التحقق من التخزين الجاف، وبطاقات مؤشر الرطوبة، وسجلات عمر الأرضية، وضوابط إعادة الغلق، وقواعد الخبز حيثما ينطبق ذلك. حتى عندما لا تتسبب الرطوبة بشكل مباشر في رفض الالتقاط، فإنها يمكن أن تساهم في خسارة الإنتاج على نطاق أوسع.
يمكن أن يتأثر المكون الصغير بالشحنة الساكنة أو المعالجة الخشنة أو التلوث. يمكن أن تؤدي الكهرباء الساكنة إلى التصاق الأجزاء بالشريط أو الفوهة أو أسطح الجيب. قد يؤدي التعامل مع التلف إلى ثني الخيوط أو تغيير كيفية وضع المكون في الشريط. يعد إطار عمل الخاص برابطة ESD ANSI/ESD S20.20 مرجعًا مفيدًا لبناء برنامج تحكم ESD حول الأجهزة الإلكترونية الحساسة.
عندما يرتفع الرفض بعد الكثير من التغيير، لا تفترض أن الآلة أصبحت فجأة غير مستقرة. قارن بين الكمية القديمة والجديدة تحت نفس حالة وحدة التغذية والفوهة والكاميرا. يمكن أن تؤثر الاختلافات في لون الجسم، أو ملاءمة جيب الشريط، أو نسيج السطح، أو شكل الرصاص، أو علامة القطبية على الالتقاط والتعرف.

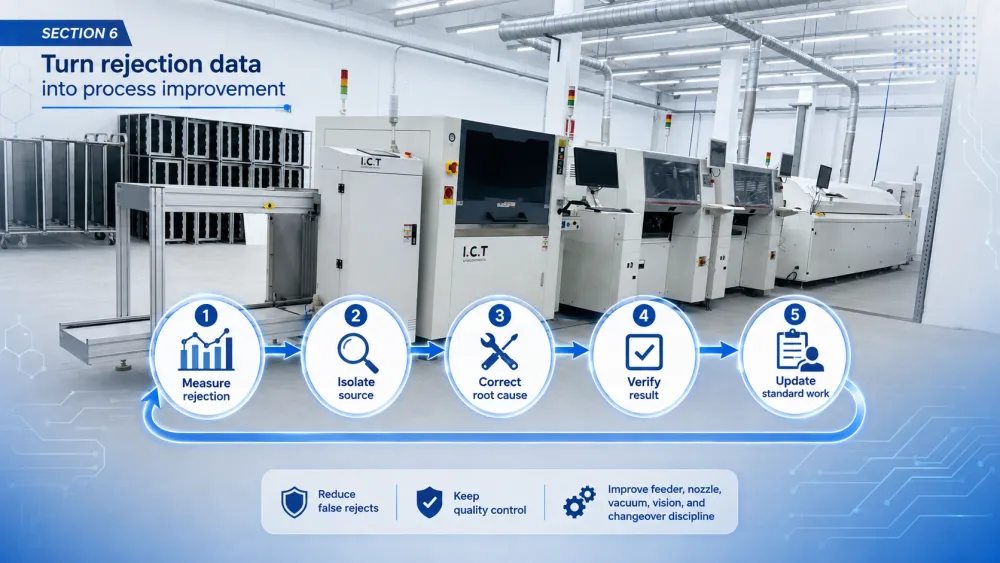

أفضل المصانع لا تستجيب فقط للإنذارات. يقومون بتحويل بيانات الرفض إلى نظام للتحسين المستمر. وهذا مهم بشكل خاص لإنتاج المزيج العالي، والتغيير المتكرر، والمكونات باهظة الثمن.
الحلقة العملية بسيطة: قياس نمط الرفض، وعزل المصدر، وتصحيح السبب الجذري، والتحقق من النتيجة، وتحديث العمل القياسي. تمنع هذه الحلقة عودة نفس العيب. كما أنه يساعد المشغلين الجدد على فهم سبب وجود قاعدة الإعداد.
قم بقياس الرفض حسب المكون ووحدة التغذية والفوهة والرأس والمنتج والدفعة.
اعزل ما إذا كانت المشكلة تتعلق ببيانات المادة أو وحدة التغذية أو الفوهة أو الكاميرا أو البرنامج.
قم بتصحيح السبب الجذري المادي أو البيانات.
تحقق من التغيير باستخدام أدلة الإنتاج الخاضعة للرقابة.
تحديث سجلات الصيانة والإعداد وتدريب المشغلين.
وينبغي ألا يؤدي الحد من النفايات إلى إضعاف مراقبة الجودة. يرفض خط SMT القوي الالتقاط السيئ حقًا مع تقليل الرفض الكاذب الذي يمكن تجنبه. يأتي هذا التوازن من إعداد أفضل لوحدة التغذية، وصيانة الفوهة، ومراقبة الفراغ، وبيانات الرؤية، ومعالجة المواد، والتغيير المنضبط.
تدعم تكنولوجيا المعلومات والاتصالات الشركات المصنعة للإلكترونيات بحلول SMT الشاملة، بما في ذلك تخطيط الخطوط وتوريد المعدات والتركيب والتدريب ودعم العمليات وخدمة ما بعد البيع. بالنسبة للمصنعين الذين يتطلعون إلى المسار الأوسع لاستكشاف الأخطاء وإصلاحها، ترتبط هذه المقالة بشكل طبيعي بإطار عمل استكشاف الأخطاء وإصلاحها في اختيار SMT الأوسع وإصلاحه .
لتقليل رفض مكون SMT، قم أولاً بقياس مكان وسبب حدوث الرفض.
تعد فهرسة وحدة التغذية، وثبات جيب الشريط، والتحكم في شريط الغلاف من العوامل الرئيسية المسببة للنفايات.
تؤثر حالة الفوهة واختيار الفوهة وارتفاع الالتقاط واستقرار الفراغ بشكل مباشر على نجاح الالتقاط.
لا ينبغي تخفيف تسامح الرؤية قبل التحقق من جودة الصورة وبيانات مكتبة الحزمة.
يؤثر تخزين المواد والتحكم في البيئة والتنمية المستدامة وجودة الوصلة وتنوع الدفعة على الرفض والهدر.
أفضل طريقة لتقليل هدر مواد SMT هي تحويل بيانات الرفض إلى حلقة تحسين قابلة للتكرار.
عندما يتعامل المصنع مع بيانات الرفض كدليل هندسي، يصبح التحكم في نفايات المواد أسهل. والنتيجة ليست تكلفة أقل فحسب، بل أيضًا عملية SMT أكثر استقرارًا وثقة أقوى للمشغل وموثوقية تسليم أفضل للعملاء.
أسرع طريقة يمكن الاعتماد عليها هي تحديد أكبر نمط رفض متكرر. بدلاً من ضبط جميع الإعدادات، يجب على المهندسين معرفة ما إذا كانت المشكلة تتبع مكونًا واحدًا، أو وحدة تغذية واحدة، أو فوهة واحدة، أو دفعة مادة واحدة، أو برنامجًا واحدًا. إذا قامت إحدى وحدات التغذية بإنشاء معظم حالات الرفض، فيجب التحقق من فهرسة وحدة التغذية وعرض الشريط أولاً. إذا كانت هناك فوهة واحدة متضمنة في عدة مكونات، فيجب فحص حالة الفوهة والفراغ. هذه الطريقة المستهدفة أسرع من تغييرات المعلمات العشوائية.
يجب على المصنع تقليل الرفض الكاذب وفشل الالتقاط الذي يمكن تجنبه مع الحفاظ على حماية الجودة الحقيقية نشطة. وهذا يعني تحسين ظروف الالتقاط الفعلية، وإعداد وحدة التغذية، وصيانة الفوهة، ومعالجة المواد، ودقة المكتبة. يجب على الفريق تجنب مجرد توسيع نطاق تحمل الرؤية لإخفاء الإنذارات. لا يكون انخفاض عدد الإنذارات مفيدًا في حالة انتقال وضع ضعيف أو توجيه خاطئ إلى الإنتاج.
يمكن أن يؤدي تغيير البكرة إلى ظهور شد جديد للشريط، أو حالة لصق، أو اختلاف في الجيب، أو سلوك شريط الغلاف، أو اختلاف في كمية المواد. حتى لو كان رقم الجزء هو نفسه، فقد يتم وضع المكون بشكل مختلف في الجيب أو يكون له مظهر سطحي مختلف قليلاً. يجب على المشغلين فحص البكرة الجديدة، ومنطقة الوصلة، ومسار شريط الغطاء، وتحميل وحدة التغذية، ونتيجة الالتقاط الأولى بعد التغيير.
كلاهما مهم لأنهما يتحكمان في أجزاء مختلفة من سلسلة الالتقاط. تقوم وحدة التغذية بتقديم المكون، وتقوم الفوهة بالتقاطه والاحتفاظ به. لا يمكن للفوهة المثالية اختيار مكون تم نقله في جيب الشريط. لا يمكن لوحدة التغذية المثالية أن تمنع الرفض في حالة اهتراء الفوهة أو اتساخها أو تسريبها. أفضل طريقة هي تتبع بيانات الرفض والحفاظ على كل من وحدة التغذية والفوهة بناءً على المخاطر الفعلية.
يكون الدعم الاحترافي مفيدًا عندما يظل الرفض مرتفعًا بعد عمليات الفحص العادية لوحدة التغذية والفوهة والفراغ والرؤية والمواد. كما أنها ذات قيمة أثناء إعداد الخط الجديد، أو تقديم منتج جديد، أو إنتاج مزيج عالي، أو عندما تؤدي المكونات الباهظة الثمن إلى تكلفة نفايات كبيرة. يمكن لموفر حلول SMT متكامل مراجعة مطابقة المعدات ومعايير الإعداد وإجراءات الصيانة وتدريب المشغلين والتحكم في العمليات معًا بدلاً من معالجة كل إنذار على حدة.
