يستثمر العديد من الشركات المصنعة لـ PCBA في الفحص بأشعة X مع النية الصحيحة - تحسين الجودة وتقليل حالات الهروب - ولكن لا يزال الأمر ينتهي بهم الأمر إلى مواجهة اختناقات غير متوقعة، أو ارتفاع تكاليف الفحص، أو ردود الفعل المتأخرة عند حدوث عيوب.
في معظم الحالات، لا تكمن المشكلة في تقنية الأشعة السينية نفسها، بل في اختيار استراتيجية الفحص الخاطئة. غالبًا ما يكون فهم كيفية عمل الفحص بالأشعة السينية في تصنيع PCBA هو القطعة المفقودة عند ظهور هذه المشكلات لأول مرة.

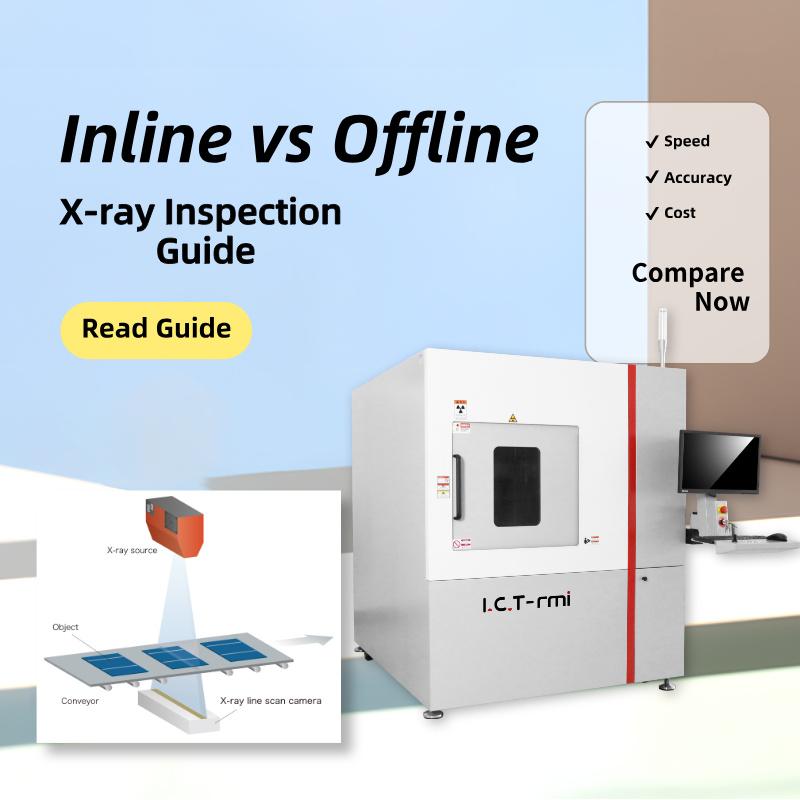

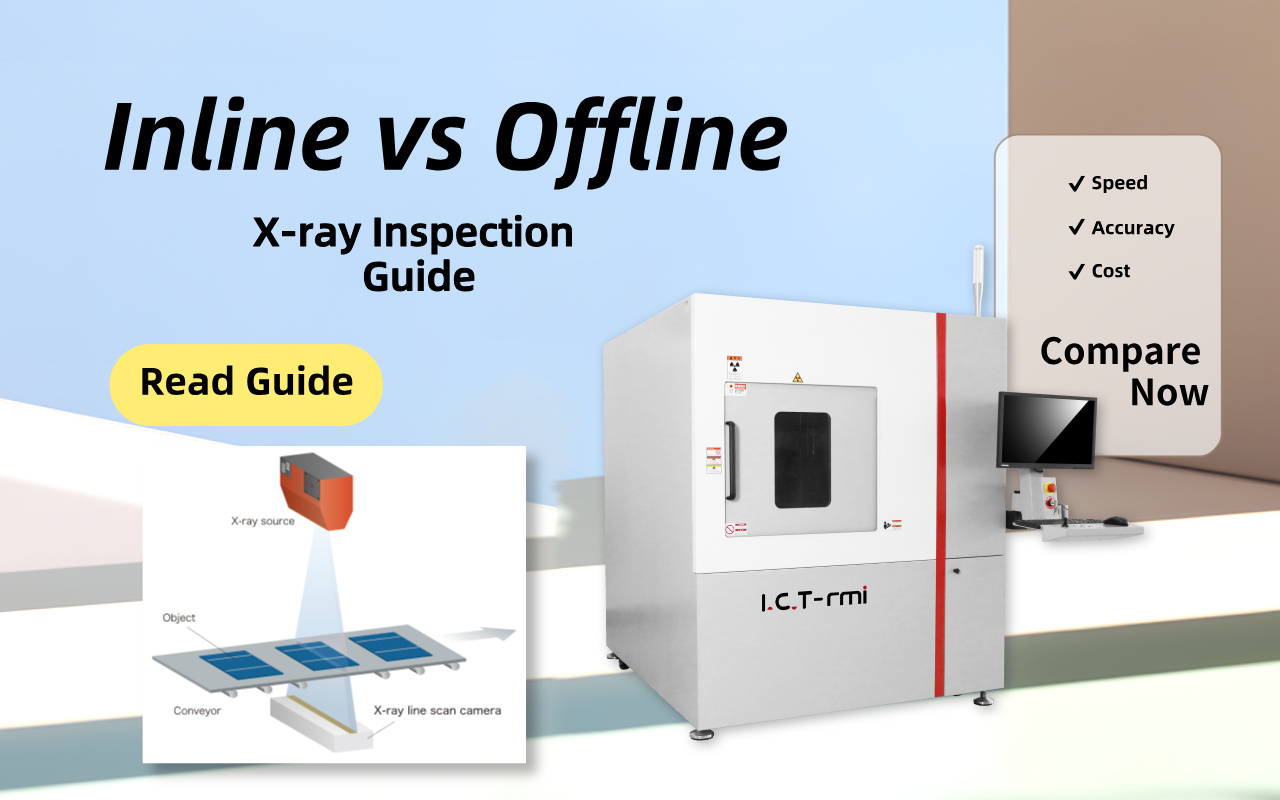

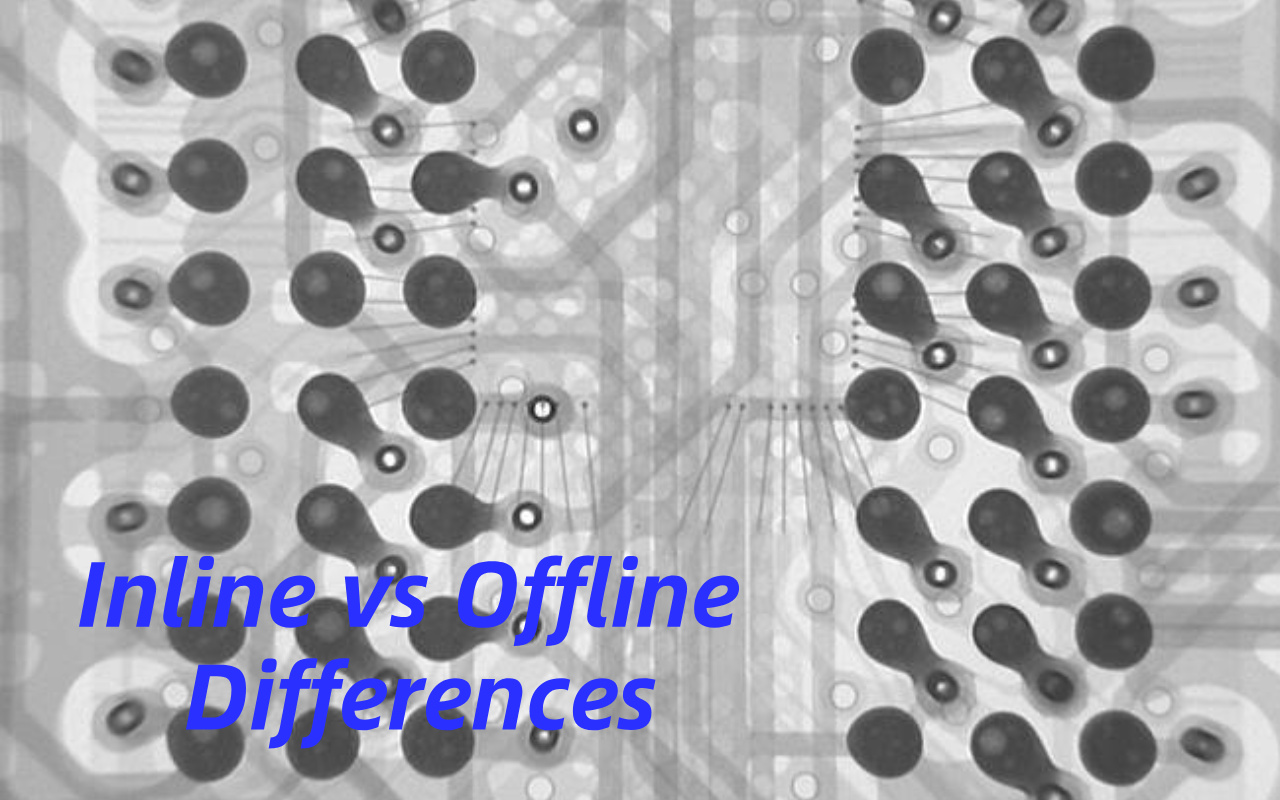

تخدم أنظمة الأشعة السينية المضمنة وغير المتصلة أغراضًا مختلفة تمامًا. تم تصميم أحدهما للتحرك بسرعة خط الإنتاج الخاص بك، بينما يعطي الآخر الأولوية للمرونة والدقة والتحليل العميق. عندما لا يتطابق نوع النظام مع حجم الإنتاج أو مزيج المنتجات أو متطلبات الجودة، فقد تكون النتيجة إنتاجية أبطأ أو تكاليف إعادة عمل أعلى أو عيوب مفقودة لا تظهر إلا بعد وصول المنتجات إلى الحقل.
إذا قمت بتشغيل خطوط SMT كبيرة الحجم، فقد تصبح الأشعة السينية غير المتصلة بالإنترنت بمثابة عنق الزجاجة بسرعة. إذا كنت تنتج لوحات معقدة ومنخفضة الحجم، فقد يكون النظام المضمن غير مستغل بشكل كافٍ ومكلف بشكل غير ضروري. في كلتا الحالتين، يؤدي الاختيار الخاطئ إلى تآكل عائد استثمارك بصمت - غالبًا بسبب العيوب التي لا تستطيع AOI رؤيتها ولكن لا يمكن التقاط الأشعة السينية في المرحلة الصحيحة.
تستثمر العديد من المصانع في الفحص بالأشعة السينية متوقعة مراقبة أفضل للجودة، لتجد أن كفاءة الإنتاج تنخفض بعد التثبيت. يحدث هذا غالبًا عندما يتم وضع أشعة سينية مضمنة على خط لا يتمتع بوقت عمل ثابت أو تدفق ثابت للمنتج.
تبدأ اللوحات في الوقوف في طابور أمام جهاز الأشعة السينية، ويتدخل المشغلون يدويًا، ويصبح النظام بمثابة عنق الزجاجة بدلاً من كونه وسيلة وقائية. وبمرور الوقت، يبدأ مخططو الإنتاج في تجاوز خطوة التفتيش للحفاظ على الشحنات في الموعد المحدد. وفي تلك المرحلة، يكون نظام الأشعة السينية موجودًا على الخط، لكن قيمته الحقيقية لم تعد تتحقق.
تحمل المنتجات المختلفة مخاطر فحص مختلفة تمامًا، إلا أن العديد من المصانع تطبق نهج فحص واحد على جميع اللوحات. تتطلب اللوحات عالية الكثافة التي تحتوي على BGAs والمكونات ذات النهاية السفلية تحليلًا تفصيليًا للفراغات والمفاصل، بينما قد تحتاج اللوحات الأبسط فقط إلى عمليات فحص النجاح/الفشل الأساسية.
عند استخدام نظام غير متصل بالإنترنت حيث تكون هناك حاجة إلى تعليقات في الوقت الفعلي، غالبًا ما يتم اكتشاف العيوب بعد فوات الأوان، بعد إنتاج العشرات أو المئات من اللوحات بالفعل. ومن ناحية أخرى، فإن فرض الفحص المضمن الكامل على المنتجات المعقدة ذات الحجم المنخفض يمكن أن يؤدي إلى الإفراط في تبسيط معلمات الفحص وإخفاء العيوب الحرجة. يزيد عدم التطابق بهدوء من مخاطر الجودة دون أن يكون مرئيًا على الفور.
لا تؤدي إضافة المزيد من خطوات الاستقصاء إلى تحسين الجودة تلقائيًا إذا تم وضع هذه الخطوات بشكل سيء أو تم استخدامها بشكل غير صحيح. تستهلك أنظمة الفحص الوقت والمساحة والاهتمام الهندسي، وكلها يجب أن تقدم قيمة قابلة للقياس.
عند استخدام الأشعة السينية المضمنة حيث يكون أخذ العينات كافيًا، قد يغرق المهندسون في البيانات دون اتخاذ إجراء واضح. عند الإفراط في استخدام الأشعة السينية غير المتصلة بالإنترنت لإجراء فحوصات روتينية، يتم إهدار الوقت الهندسي الثمين على اللوحات منخفضة المخاطر. التفتيش الفعال يدور حول التحكم في العملية، وليس فحص كل شيء بالتساوي.
يتم دمج أنظمة الأشعة السينية المضمنة ماديًا ومنطقيًا في تدفق إنتاج SMT، ويتم وضعها عادةً بعد إعادة التدفق. يتحرك ثنائي الفينيل متعدد الكلور تلقائيًا عبر النظام على الناقلات، دون الحاجة إلى التعامل اليدوي. تم تصميم برامج الفحص لتتناسب مع سرعة الخط، وغالبًا ما تعطي الأولوية للاتساق والتكرار على الحد الأقصى من تفاصيل الصورة.
نظرًا لأن النظام يعمل بشكل مستمر، يتم إنشاء نتائج الفحص في الوقت الفعلي ويمكن ربطها ببيانات الإنتاج. وهذا يجعل الأشعة السينية المضمنة جزءًا من عملية التصنيع بدلاً من كونها نقطة تفتيش منفصلة للجودة.
تعمل أنظمة الأشعة السينية غير المتصلة بالإنترنت بشكل مستقل عن خط الإنتاج وتعتمد على التحميل والتفريغ اليدوي للوحة. يقرر المشغلون أو المهندسون اللوحات التي يجب فحصها، ومدة فحصها، والميزات التي يجب تحليلها بالتفصيل.
تسمح هذه المرونة بإجراء فحص أعمق، بما في ذلك المشاهدات ذات الزوايا ومستويات التكبير المتعددة ووقت التحليل الأطول لكل مفصل. تُستخدم الأنظمة غير المتصلة بالإنترنت بشكل شائع لأخذ العينات واستكشاف الأخطاء وإصلاحها والتحقق الهندسي. إنها بمثابة أداة تحليلية وليست بوابة فحص تعتمد على الإنتاجية.

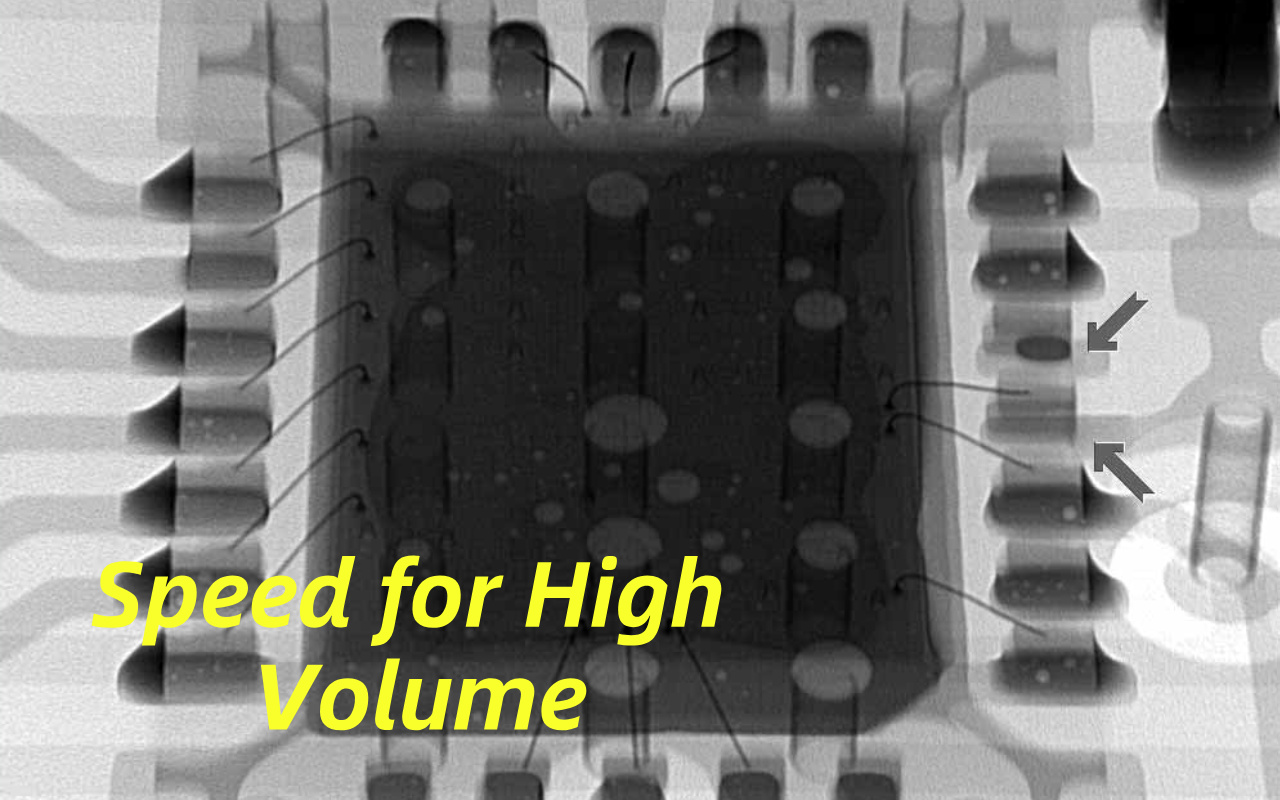

الفرق الأكثر وضوحًا بين الأشعة السينية المضمنة وغير المتصلة بالإنترنت هو سرعة الفحص. تم تحسين الأنظمة المضمنة لفحص كل لوحة بسرعة وبشكل متسق، بينما تقوم الأنظمة غير المتصلة بالإنترنت بتبادل السرعة للحصول على التفاصيل. تختلف مستويات الأتمتة أيضًا بشكل كبير، حيث تتطلب الأنظمة المضمنة الحد الأدنى من مشاركة المشغل بينما تعتمد الأنظمة غير المتصلة بالإنترنت بشكل كبير على المستخدمين المهرة.
ومن ناحية سير العمل، يدعم الفحص المضمن التحكم المستمر في الإنتاج، بينما يدعم الفحص دون اتصال عملية اتخاذ القرار وتحليل السبب الجذري. تؤثر هذه الفروق بشكل مباشر على كيفية نشر كل نظام في المصنع.

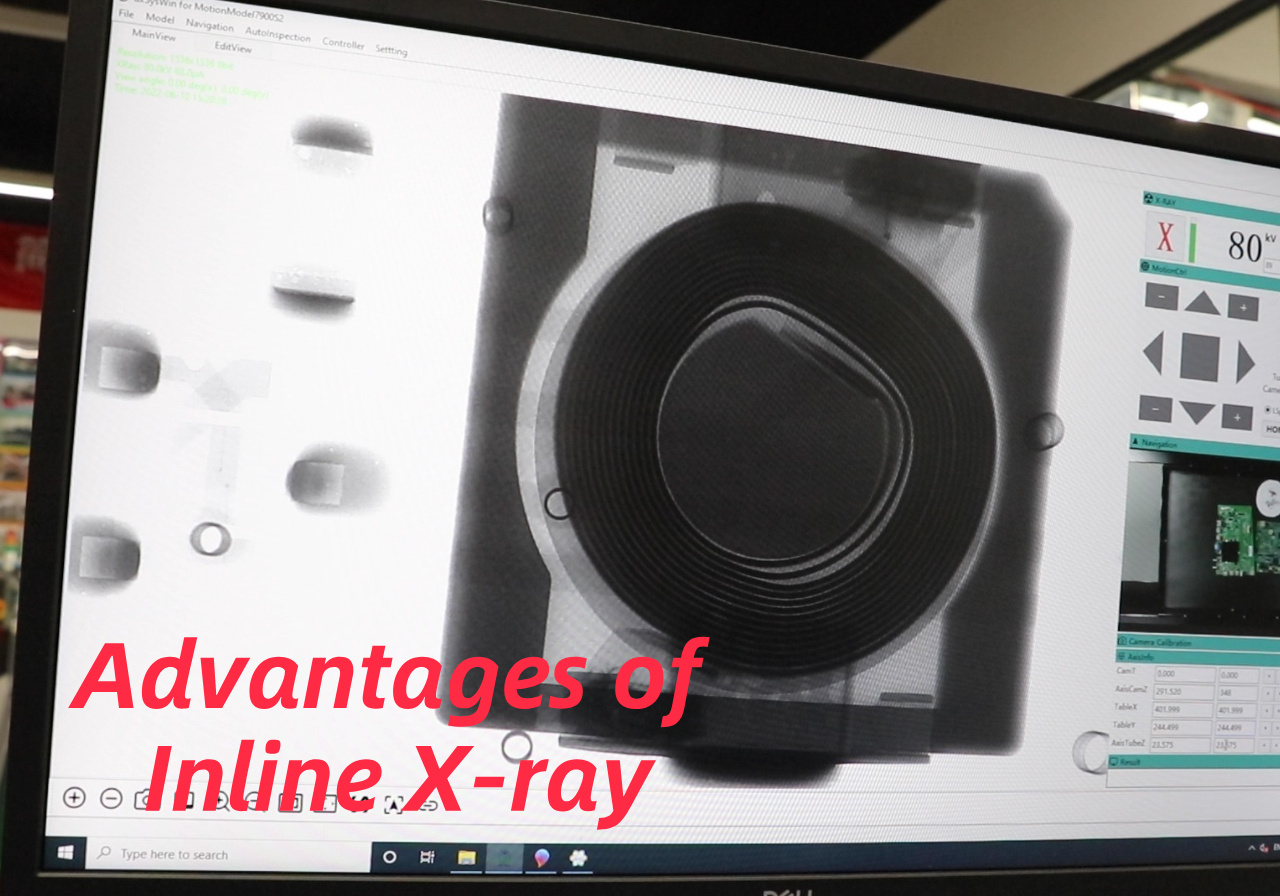

يسمح الفحص المضمن بأشعة X-ray للمصانع بالحفاظ على إنتاجية عالية دون التضحية بتغطية الفحص. نظرًا لأن اللوحات يتم فحصها تلقائيًا أثناء تحركها عبر الخط، فليست هناك حاجة لإيقاف الإنتاج أو تحويل الألواح للمعالجة اليدوية.
وهذا مهم بشكل خاص في البيئات ذات الحجم الكبير حيث يمكن أن تؤدي التأخيرات القصيرة إلى تعطيل جداول التسليم. يضمن الفحص المضمن أن مراقبة الجودة تواكب الإنتاج بدلاً من التنافس معه. بالنسبة للعديد من خطوط الإنتاج الضخم، هذه القدرة وحدها تبرر الاستثمار.
إحدى أقوى مزايا الأشعة السينية المضمنة هي السرعة التي يتم بها اكتشاف العيوب والإبلاغ عنها. يمكن تحديد المشكلات مثل الإفراغ المفرط أو سد اللحام أسفل المكونات أو اللحام المفقود في غضون دقائق من حدوثها.
يتيح ذلك لمهندسي العمليات التفاعل بسرعة عن طريق ضبط معلمات الطباعة أو التنسيب أو إعادة التدفق. الاكتشاف المبكر يمنع انتشار الخلل عبر دفعات كبيرة. بمرور الوقت، تعمل هذه التعليقات في الوقت الفعلي على استقرار عملية SMT بأكملها بشكل كبير.
تم تصميم أنظمة الأشعة السينية المضمنة للتواصل مع المعدات الآلية الأخرى الموجودة على الخط. يمكن ربط بيانات الفحص بمعلومات الطابعة أو أداة التركيب أو إعادة التدفق لتحديد اتجاهات العملية. وهذا يدعم التحكم في العمليات الإحصائية وتحسين الإنتاجية على المدى الطويل.
عند دمجها بشكل صحيح، تصبح الأشعة السينية المضمنة جزءًا من نظام جودة مغلق الحلقة بدلاً من أداة فحص مستقلة. والنتيجة هي خط إنتاج لا يكتشف العيوب فحسب، بل يعمل بشكل فعال على منعها.

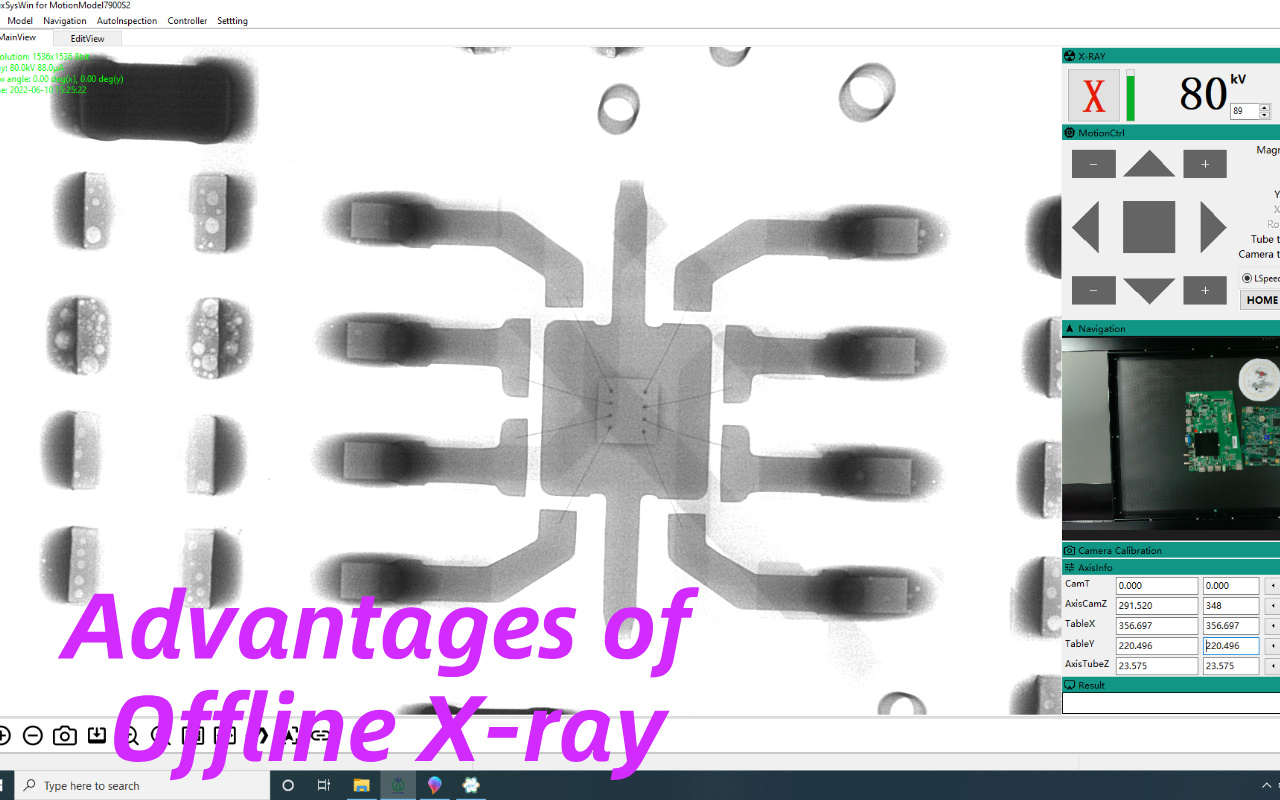

تسمح أنظمة الأشعة السينية غير المتصلة بالإنترنت للمشغلين بقضاء المزيد من الوقت على كل هدف فحص، وهو ما يترجم مباشرة إلى وضوح أعلى للصورة والمزيد من زوايا الفحص. يمكن للمهندسين تكبير وصلات اللحام الفردية، وتدوير طرق العرض، وفحص الهياكل المعقدة طبقة بعد طبقة.
يعد هذا المستوى من التفاصيل ذا قيمة خاصة عند تحليل فراغات BGA، أو عيوب الرأس في الوسادة، أو عدم التبلل الجزئي الذي قد يكون من الصعب تصنيفه في الفحص المضمن السريع. يدعم الفحص دون الاتصال بالإنترنت فهمًا أعمق، وليس فقط تأكيد العيوب. بالنسبة لمهندسي الجودة، غالبًا ما يُحدث هذا العمق الفرق بين التخمين والمعرفة.
تتفوق الأشعة السينية غير المتصلة بالإنترنت في البيئات التي تتغير فيها المنتجات بشكل متكرر أو حيث يكون التحليل الهندسي مطلوبًا.
يستخدم بشكل شائع من أجل:
تقديم منتج جديد (NPI)
التحقق من صحة العملية
تحليل الفشل والتحقيق في السبب الجذري
نظرًا لأن الأشعة السينية غير المتصلة بالإنترنت منفصلة عن خط SMT الرئيسي ، فإنها لا تؤثر بشكل مباشر على سرعة الخط أو وقت تشغيله. يتم اختيار الألواح للفحص بعد الإنتاج، مما يتجنب إدخال اختناقات جديدة. وهذا يجعل من السهل إدخال الأنظمة غير المتصلة بالإنترنت في المصانع الحالية دون إعادة تكوين الناقلات أو تخطيط الخط.
بالنسبة للمنشآت ذات المساحة الأرضية المحدودة أو جداول الإنتاج غير المستقرة، فإن هذا الفصل يقلل من المخاطر التشغيلية. تظل عملية الفحص خاضعة للرقابة دون التدخل في الإنتاج اليومي.

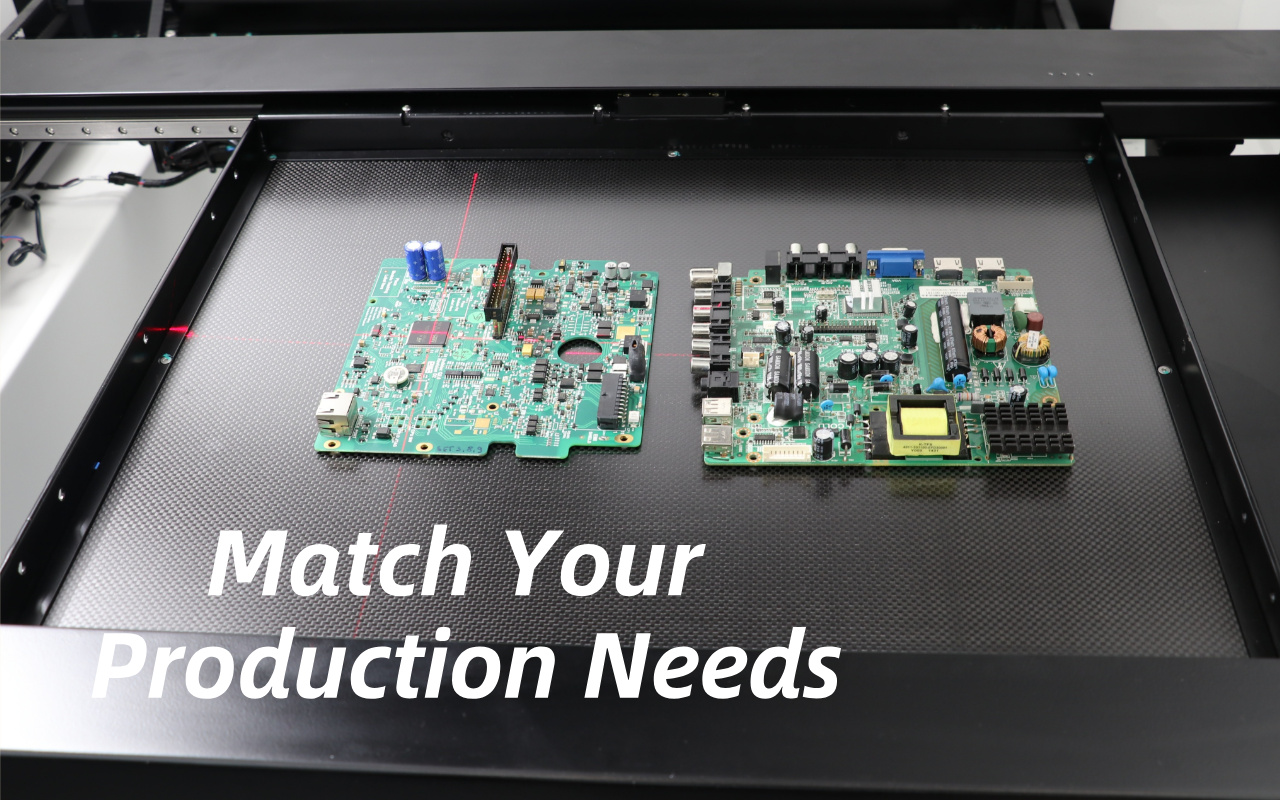

في حين أن الأشعة السينية المضمنة توفر السرعة والأتمتة، فإنها يمكن أن تصبح عنق الزجاجة إذا لم تتم مطابقتها بشكل صحيح مع سعة الخط. إذا تجاوز وقت الفحص لكل لوحة الوقت المحدد للخط، فسوف تتشكل قوائم الانتظار وتعطل تدفق الإنتاج. اللوحات المعقدة ذات نقاط الفحص المتعددة معرضة بشكل خاص لهذه المشكلة.
في بعض الحالات، يقوم المهندسون بتقليل عمق الفحص للحفاظ على السرعة، مما يضر باكتشاف العيوب. بدون تخطيط دقيق، يمكن للفحص المضمن أن يستبدل الجودة بالإنتاجية عن غير قصد.
لا يوفر الفحص بالأشعة السينية دون اتصال ردود فعل فورية لخط الإنتاج. وبحلول الوقت الذي يتم فيه اكتشاف العيوب، قد تكون العشرات أو حتى المئات من اللوحات قد اكتملت بالفعل. يؤدي هذا التأخير إلى زيادة حجم إعادة العمل ويجعل تحليل السبب الجذري أكثر صعوبة.
تظل مشكلات العملية مخفية لفترة أطول، مما يسمح بتكرار العيوب. يعمل الفحص دون الاتصال بالإنترنت بشكل أفضل عندما يكون تكرار الخلل منخفضًا وتكون أحجام الإنتاج قابلة للإدارة.
تتطلب كل من الأنظمة المضمنة وغير المتصلة بالإنترنت استثمارًا يتجاوز الجهاز نفسه. غالبًا ما تتطلب الأنظمة المضمنة مساحة إضافية للناقل وجهدًا للتكامل، بينما تعتمد الأنظمة غير المتصلة بالإنترنت بشكل كبير على المشغلين المهرة. ويضيف التدريب والبرمجة وتفسير البيانات إلى التكاليف طويلة المدى.
يجب أن تأخذ المصانع في الاعتبار ليس فقط سعر الشراء ولكن أيضًا النفقات التشغيلية العامة. غالبًا ما يؤدي تجاهل هذه العوامل إلى عدم استخدام المعدات بشكل كافٍ.
يعد حجم الإنتاج أحد أهم العوامل عند الاختيار بين الأشعة السينية المضمنة وغير المتصلة. يفضل الإنتاج المستقر وكبير الحجم الفحص المضمن نظرًا لسرعته وأتمتته. تستفيد المنتجات ذات الحجم المنخفض أو التي تتغير بشكل متكرر بشكل أكبر من المرونة في وضع عدم الاتصال.
غالبًا ما تكافح خطوط المزيج العالي لتبرير جهد البرمجة المضمنة لكل منتج. إن مطابقة استراتيجية التفتيش مع واقع الإنتاج الفعلي يمنع إهدار الموارد.
ليست كل العيوب تتطلب نفس أسلوب الفحص. إذا كان همك الرئيسي هو التحكم في نسبة الفراغ في BGAs ذات الإنتاج الضخم، فإن الأشعة السينية المضمنة توفر مراقبة سريعة ومتسقة. إذا كنت بحاجة إلى تحليل مفصل لحالات الفشل المتقطعة أو المعقدة، فإن الأنظمة غير المتصلة بالإنترنت تكون أكثر فعالية.
يعد فهم أوضاع الخلل السائدة أمرًا بالغ الأهمية. وينبغي للتفتيش أن يستهدف المخاطر، وليس أن يعمل بشكل أعمى.
تتطلب الأنظمة المضمنة عادةً استثمارًا مقدمًا أعلى وتكاملًا ماديًا في الخط. توفر الأنظمة غير المتصلة بالإنترنت حواجز دخول أقل ويمكن توسيعها تدريجيًا. ومع ذلك، يجب النظر في النمو المستقبلي منذ البداية.
قد يتفوق المصنع الذي يخطط لزيادات كبيرة في الحجم بسرعة على استراتيجية غير متصلة بالإنترنت فقط. يؤدي الاختيار مع وضع قابلية التوسع على المدى الطويل في الاعتبار إلى تجنب إعادة الاستثمار المكلفة.

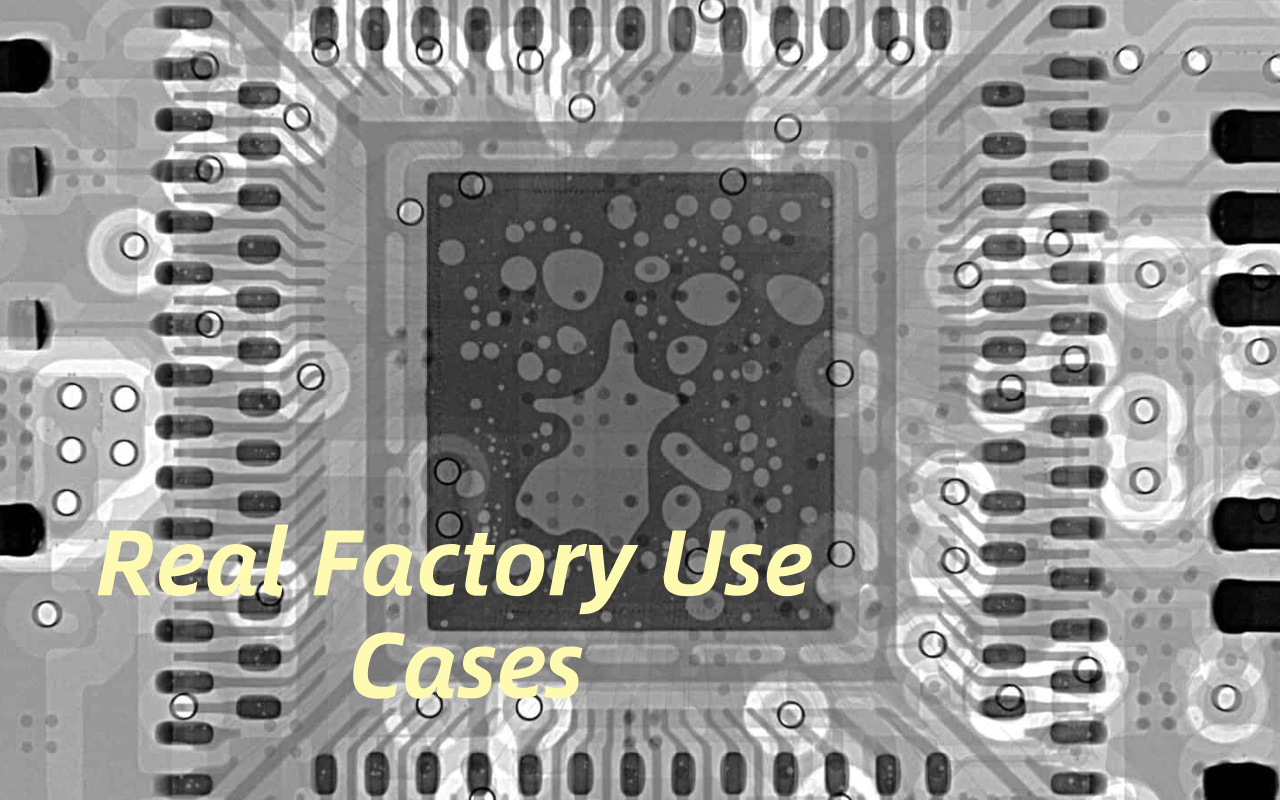

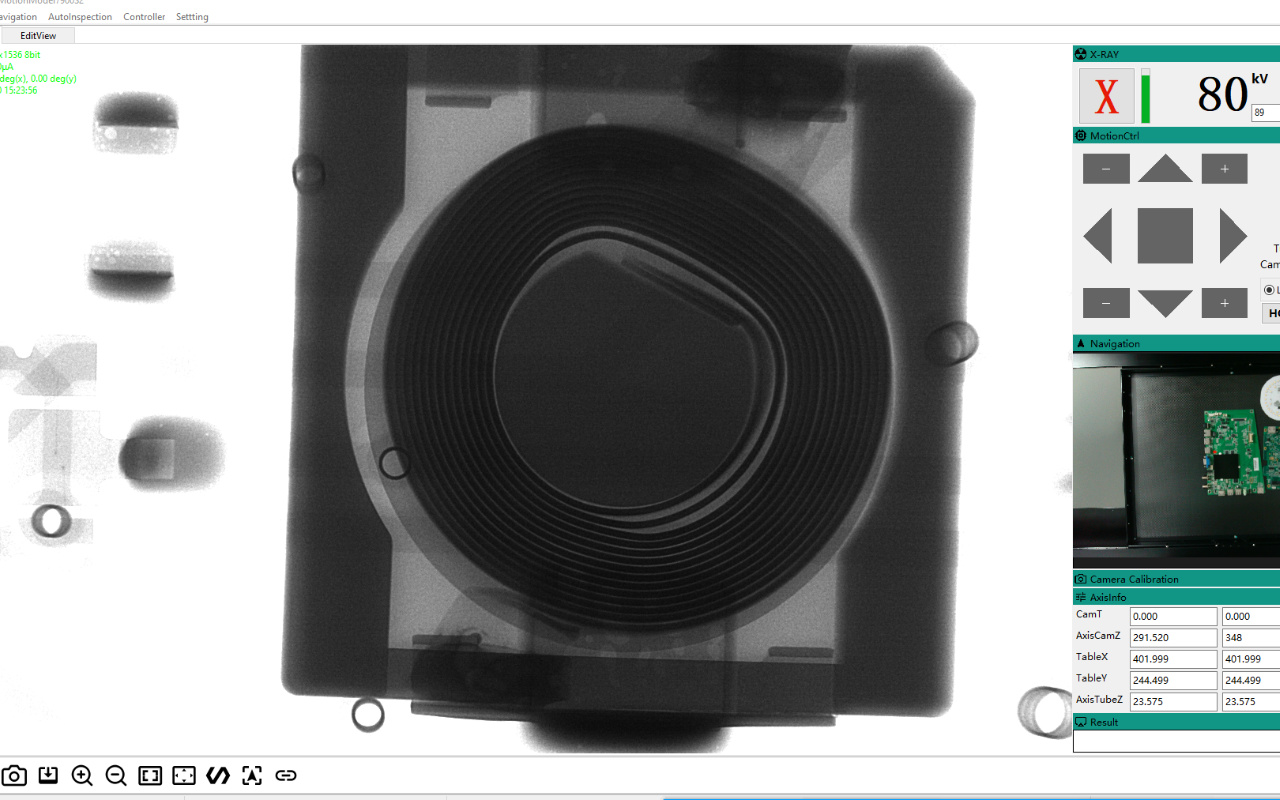

في إنتاج السيارات بكميات كبيرة، غالبًا ما يكون الفحص المباشر بالأشعة السينية ضروريًا. تضمن المراقبة المستمرة بقاء جودة وصلة اللحام مستقرة عبر آلاف اللوحات في كل نوبة عمل. تسمح التعليقات في الوقت الفعلي بالتصحيح السريع قبل وصول العيوب إلى العميل.
يصبح الفحص المضمن جزءًا من العمود الفقري لضمان الجودة. في هذه البيئة، لا يعد الفحص دون اتصال وحده كافيًا.
غالبًا ما يعطي مصنعو الإلكترونيات الطبية الأولوية لإمكانية التتبع والتحليل العميق للعيوب على الإنتاجية الخام. تسمح الأشعة السينية غير المتصلة بالإنترنت للمهندسين بفحص اللوحات المهمة بالتفصيل وتوثيق النتائج للتأكد من امتثالها.
يتم التخطيط لاستراتيجيات أخذ العينات بعناية بدلاً من أن تكون مؤتمتة بالكامل. يوازن هذا النهج بين عمق الفحص ومرونة الإنتاج. من الممكن إضافة الفحص المضمن لاحقًا مع زيادة الحجم.
تتبنى العديد من المصانع في نهاية المطاف نهجًا هجينًا يجمع بين الأشعة السينية المضمنة وغير المتصلة. تتعامل الأنظمة المضمنة مع مراقبة الإنتاج الروتينية، بينما تدعم الأنظمة غير المتصلة بالإنترنت تحليل الأعطال والتحقيقات الهندسية.
يؤدي تقسيم العمل هذا إلى زيادة كفاءة التفتيش وعمق المعرفة. تعمل الاستراتيجيات الهجينة أيضًا على تقليل الضغط على أي نظام منفرد. بالنسبة للمصانع النامية، يوفر هذا النهج أفضل توازن على المدى الطويل.
تدعم الأشعة السينية المضمنة السرعة والأتمتة والتحكم في الوقت الفعلي
توفر الأشعة السينية غير المتصلة بالإنترنت المرونة والدقة والعمق التحليلي
يعتمد الاختيار الصحيح على الحجم ومزيج المنتجات ومخاطر الجودة
غالبًا ما توفر الاستراتيجيات الهجينة أفضل توازن على المدى الطويل
نعم. تستخدم العديد من المصانع الفحص المضمن لمراقبة الإنتاج والأنظمة غير المتصلة بالإنترنت لإجراء تحليل أعمق واستكشاف الأخطاء وإصلاحها.
يعمل الفحص ثلاثي الأبعاد على تحسين اكتشاف العيوب في كلا التكوينين، ولكن يجب مراعاة وقت الفحص ومتطلبات معالجة البيانات بعناية.
تتطلب الأنظمة المضمنة إدارة أكثر صرامة لوقت التشغيل، بينما توفر الأنظمة غير المتصلة بالإنترنت مرونة أكبر في جدولة الصيانة.
يمكن أن يلبي الفحص دون اتصال احتياجات الامتثال عندما يتم تحديد خطط الفحص واستراتيجيات أخذ العينات بشكل صحيح.
يجب ألا يأخذ عائد الاستثمار في الاعتبار تكلفة المعدات فحسب، بل يجب أيضًا مراعاة توفير العمالة وتقليل العيوب وتجنب إعادة العمل وكفاءة الإنتاج.
