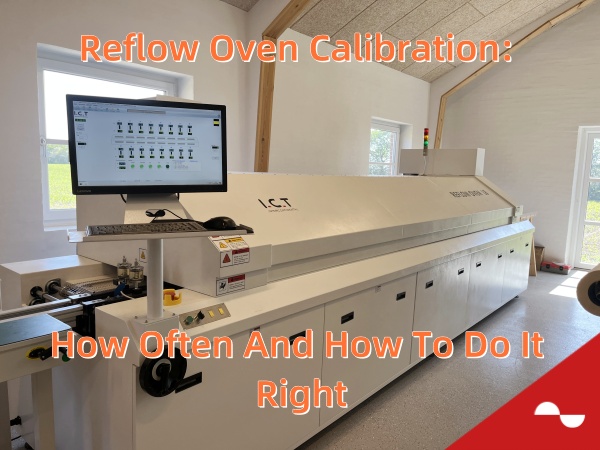

معايرة الفرن: كم مرة وكيفية القيام بذلك بشكل صحيح

يجب عليك إجراء معايرة الفرن على فترات محددة . تحقق من الملف الشخصي كل أسبوع وعلامة المعايرة بشكل متكرر ، حيث تعتبر أفضل الممارسات. يساعدك الحفاظ على جدول مكتوب على التحكم في كل خطوة تراجع ، وتقليل الأخطاء لحام ومساعدة التتبع والتدقيق. تضمن معايرة فرن التراجع المنتظم أن تبقى عملية الانتعاش ضمن إرشادات صارمة ، مما يؤدي إلى منتجات عالية الجودة تدوم لفترة أطول. استشر دائمًا مورد Flowow Oven للحصول على المشورة - يمكنهم تقديم نصائح مصممة لتلبية احتياجات الإنتاج الخاصة بك.

الوجبات الرئيسية

· تحقق من ملف تعريف فرن التراجع كل أسبوع. هذا يساعدك على العثور على تغييرات صغيرة في وقت مبكر. كما أنه يبقي مفاصل اللحام قوية. - استخدام المستنير الحراري متعدد القنوات مع المزدوجات الحرارية. تمنحك هذه الأدوات بيانات درجة الحرارة الصحيحة على لوحاتك. - معايرة مناطق درجة الحرارة ، تدفق الهواء ، وسرعة النقل مع الرعاية. هذا يتأكد من أن التدفئة متساوية وتوقف العيوب. - احتفظ بسجلات جيدة لجميع أعمال المعايرة والصيانة. هذا يساعدك على تمرير عمليات التدقيق وجعل الجودة أفضل. - اتبع جدول الصيانة العادي. هذا يوقف المشاكل ويساعد فرنك على الثابت لفترة أطول.

لماذا تعيد معايرة الفرن تهم

جودة لحام

أنت بحاجة إلى ضبط فرن الثوب الخاص بك بشكل صحيح لصنع مفاصل لحام قوية. إذا لم تتحقق من المعايرة في كثير من الأحيان ، يمكن أن تواجه لوحاتك مشاكل. بعض المشاكل الشائعة هي:

· فشل السخان يمكن أن يجعل درجة الحرارة صعودًا وهبوطًا. هذا يمكن أن يترك اللحام غير مكتملة أو حرق الأجزاء.

· انجراف معايرة الناقل يمكن أن يسخن الأمور بطريقة خاطئة. هذا يمكن أن يتسبب في سد اللحام أو أجزاء.

· مشاكل تدفق الهواء يمكن أن تجعل الحرارة غير متكافئة. هذا يمكن أن يؤدي إلى كرات لحام أو بقع مفتوحة أو الكثير من اللحام.

· فشل نظام التبريد يمكن أن يبرد الأشياء بسرعة كبيرة أو غير متساوية. هذا يمكن أن يسبب تشققات أو صدمة أو طبقات تقشر.

· يمكن أن تلبس أجزاء النقل وتسخين بعض المناطق. هذا يمكن أن يجعل المزيد من مشاكل اللحام.

يمكنك إيقاف هذه المشكلات عن طريق التحقق من ملف التعريف الخاص بك كل أسبوع . هذا يساعد عملية اللحام الخاصة بك على جعل مجموعات ثنائي الفينيل متعدد الكلور أفضل مع وجود أخطاء أقل.

موثوقية العملية

يعمل فرن ترعيد تم تعيينه بشكل صحيح في كل مرة. لا تحصل على بقع ساخنة أو باردة يمكن أن تؤذي الأجزاء. المعايرة الجيدة تبقي درجة الحرارة آمنة لأجزائك. هذا يساعدك على جعل المزيد من الألواح الجيدة والهدف أقل. ليس عليك إصلاح أكبر عدد ممكن من الأخطاء. يساعدك الحفاظ على ملف التعريف الثابت في صنع مفاصل لحام قوية. هذه المفاصل تستمر من خلال الحرارة والإجهاد.

نصيحة: استخدم أدوات خاصة لمشاهدة كل منطقة فرن وتغيير الإعدادات إذا لزم الأمر. هذا يساعد خط SMT الخاص بك على البقاء جيدًا وثابتًا.

امتثال

عليك أن تتبع القواعد التي تقول أنه يجب عليك الاحتفاظ بسجلات للمعايرة والتوصيف الحراري. تريد معايير IPC و ISO 14971 ومجموعات مثل FDA و FCC و UL أن تحتفظ بهذه السجلات. تساعدك هذه السجلات على تتبع المشكلات والتحسن. السجلات الجيدة تجعل برنامج الجودة الخاص بك أقوى ويساعدك على تمرير عمليات التدقيق.

جدول المعايرة العادية

تردد المعايرة

تحتاج إلى وضع خطة معايرة منتظمة. هذا يبقي عملية الانتعاش ثابتة وموثوقة . تحقق من ملف تعريف درجة الحرارة كل أسبوع. استخدم مخططات التحكم للعثور على المشكلات في وقت مبكر. عندما تقوم بفحص الفرن كثيرًا ، يمكنك التقاط تغييرات صغيرة بسرعة. هذا يساعد مفاصل اللحام الخاصة بك على البقاء قويا. ستكون لوحاتك هي نفسها في كل مرة.

يعتمد عدد المرات التي تعتمد فيها معايرة على بعض الأشياء:

· متطلبات المنتج : إذا قمت بعمل أجزاء طبية أو فضاء ، فقم بمعايرة في كثير من الأحيان . تحتاج بعض الوظائف إلى المعايرة كل ستة أشهر. إذا لم تكن منتجاتك مهمة ، فيمكنك الانتظار حتى 18 شهرًا.

· استخدام الفرن : إذا كنت تستخدم فرن الثابت طوال اليوم ، فافحصه في كثير من الأحيان. إذا كنت تستخدمه أقل ، فيمكنك الانتظار لفترة أطول.

· استقرار العملية : إذا كان الفرن يحافظ على إعداداته بشكل جيد ، فيمكنك الانتظار لفترة أطول. إذا رأيت تغييرات كبيرة ، فقم بمعايرة عاجلاً.

· إرشادات الشركة المصنعة : اقرأ دائمًا دليل الفرن الخاص بك. يقول معظم الشركات المصنعة لمعايرة مرة واحدة في السنة.

· حجم الإنتاج : إذا قمت بعمل الكثير من الألواح ، فقم بمعايرة في كثير من الأحيان. المزيد من اللوحات تعني المزيد من التآكل والمزيد من الانجراف.

نصيحة: تحقق من الملف الشخصي الحراري كل أسبوع. تحقق من سرعة النقل كل يوم. استخدم حاكم وساعة توقيت للناقل. هذه الخطوة السهلة يمكن أن تتوقف عن المشاكل الكبيرة.

فيما يلي جدول يوضح ما يؤثر على تردد المعايرة:

يجب عليك استخدام التحكم في العملية الإحصائية (SPC) لمشاهدة معايرة فرن الثوب. يتيح لك SPC تسجيل ملفات تعريف درجة الحرارة مع العديد من المزدوجات الحرارية. يمكنك رؤية الاتجاهات في درجة حرارة الذروة ، والوقت ، والوقت الثابت. هذا يساعدك على اكتشاف الانجراف والحفاظ على عمليةك ثابتة. يمكن للأنظمة الآلية رسم هذه الأرقام في الوقت الفعلي . يحذرونك إذا كان هناك شيء خاطئ ، حتى تتمكن من إصلاحه قبل أن تحصل على عيوب.

هناك حاجة إلى معايرة علامات

تحتاج إلى البحث عن علامات احتياجات فرن الثابر. فيما يلي العلامات الأكثر شيوعًا:

1. ترى انجرافًا لدرجة الحرارة أو حرارة غير متساوية على بعد 5 درجة مئوية.

2. الفرن لا يتبع ملف تعريف درجة الحرارة المحدد.

3. نظام التحكم غير مستقر أو يظهر تغييرات كبيرة.

4. اختبارات التكرار تعطي نتائج مختلفة ، مثل تغيير منحنيات درجة الحرارة أو جودة مفصل اللحام.

5. ترى المزيد من عيوب المفصل أو مشاكل الجودة أثناء اختبار التحميل الكامل.

6. لا تُظهر اختبارات عدم التحميل والتحميل الكامل نقل درجة حرارة أو حرارة مختلفة.

7. تُظهر فحوصات الصيانة قطع الغيار أو التراكم التي تضر بالأداء.

ملاحظة: إذا رأيت أيًا من هذه العلامات ، فقم بجدولة معايرة الفرن على الفور. معايرة وصيانة منتظمة تبقي عمليتك ثابتة ولوحاتك موثوقة.

راقب دائمًا ملفك الشخصي الحراري عن كثب. إذا رأيت التغييرات ، فتصرف بسرعة. هذا يساعدك على إيقاف العيوب المكلفة ويبقي خطك يعمل بشكل جيد.

ملفات التعريف والملف تعريف SMT تراجع الفرن

مصدر الصورة: Pexels

أدوات التنميط

تحتاج إلى الأدوات المناسبة للتحقق من ملف تعريف فرن التراجع الخاص بك. يمنحك المستنزف الحراري بيانات دقيقة حول كيفية تسخين الفرن الخاص بك. يوصي خبراء الصناعة بصياغة متعددة القنوات مثل سلسلة KIC X5 أو Bathrave . تقيس هذه الأدوات درجة الحرارة في العديد من النقاط على لوحك ، مما يتيح لك صورة كاملة لملف تعريف فرن SMT الخاص بك. يجب عليك استخدام البروفيرين الذين يمكنهم التعامل مع الحرارة العالية والاستخدام المتكرر. نعلق المزايا الحرارية لاختبار لوحات في البقع الرئيسية. تأكد من استخدام تخفيف الإجهاد على الأسلاك حتى لا تتفاقم أثناء الجري.

تساعدك Profilers على تتبع معدلات المنحدر ، وأوقات النقع ، ودرجات حرارة الذروة . يمكنك استخدام الرسوم البيانية للتحكم في اكتشاف الاتجاهات أو الانجرافات في ملف التعريف الخاص بك. يمكن أن يساعدك حتى Dataloggers منخفضة التكلفة ، لكن البروفيرة متعددة القنوات تمنحك أفضل النتائج للإلكترونيات الحديثة. تحقق دائمًا من الحالة المادية لألواح ملفات التعريف الخاصة بك والمزدوجات الحرارية للحفاظ على موثوقة البيانات الخاصة بك.

نصيحة: استخدم أدوات التنميط القوية بدلاً من لوحات الإنتاج الفعلية. هذا يحمي منتجاتك ويمنحك نتائج قابلة للتكرار.

الوقت أعلاه تراجع

يعد الوقت أعلاه ، الذي يسمى أيضًا Time Over Liquidus (TAL) ، جزءًا رئيسيًا من ملف التعريف الخاص بك. يجب أن تتأكد من ذوبان معجون اللحام الخاص بك وينفخ الخيوط والوسادات. إذا كان التال قصيرًا جدًا ، فستحصل على مفاصل ضعيفة. إذا كانت طويلة جدًا ، فأنت تخاطر بأجزاء ضارة. تحتاج معظم معاجل لحام إلى TAL بين 45 و 90 ثانية ، مع درجات حرارة منطقة الجمع من 230 درجة مئوية إلى 250 درجة مئوية.

للتحقق من ملفك الشخصي كل أسبوع ، اتبع الخطوات هذه:

1. قم بتوصيل المازوم الحراري بلوحة الاختبار الخاصة بك باستخدام لحام أو الايبوكسي.

2. استخدم تخفيف الإجهاد للحفاظ على الأسلاك آمنة.

3. ضع المزدوجات الحرارية في بقع مختلفة وعلى مكونات مختلفة.

4. قم بتشغيل اللوحة عبر الفرن وتسجيل بيانات درجة الحرارة.

5. تحليل الملف الحراري لمعدلات المنحدر ودرجة حرارة الذروة و TAL.

6. قارن نتائجك مع معجون لحام ومواصفات المكون.

7. اضبط إعدادات التراجع إذا لزم الأمر وكرر الشيك.

يجب عليك دائمًا التحقق من ملف تعريف فرن SMT الخاص بك بعد أي تغيير في الصيانة أو وصفة. هذا يبقي العملية مستقرة ولوحاتك موثوقة.

خطوات المعايرة

مناطق درجة الحرارة

يجب عليك التحقق من كل منطقة درجة حرارة في فرن الثوب الخاص بك للحفاظ على العملية المستقرة. ابدأ بإعداد Profiler الحراري مع مزدوجات حرارية متعددة. ضع هذه المستشعرات في نقاط مختلفة على اختبار PCB. تساعدك هذه الخطوة على معرفة ما إذا كانت كل منطقة تسخن كما هو متوقع. يجب أن تتطابق كل منطقة مع درجة حرارة المحددة ضمن نطاق ضيق ، عادةً 2 درجة مئوية. إذا وجدت منطقة ساخنة جدًا أو باردة جدًا ، فاضبط إعدادات المدفأة. كرر الاختبار حتى تصل جميع المناطق إلى درجات الحرارة المستهدفة.

يجب عليك أيضًا مراقبة المشكلات الشائعة أثناء معايرة فرن الثوب. في بعض الأحيان ، قد ترى مشكلات في التنميط الحراري ، مثل المناطق التي لا تصل إلى درجة الحرارة المناسبة أو التدفئة بسرعة كبيرة. هذه المشاكل يمكن أن تسبب ضعف مفاصل لحام أو أجزاء تلف. لإصلاح ذلك ، استخدم دائمًا أدوات التنميط الخاصة بك والتحقق من معدلات التراجع والنقع والتبريد. يساعدك ضبط الملف الشخصي في كل منطقة على تجنب العيوب والحفاظ على لوحاتك موثوقة.

نصيحة: قم بتوثيق إعدادات المنطقة والنتائج بعد كل معايرة. يساعدك هذا السجل على اكتشاف الاتجاهات وإصلاح المشكلات بشكل أسرع في المرة القادمة.

تدفق الهواء والناقل

تلعب تدفق الهواء وسرعة النقل دورًا كبيرًا في جودة التراجع. يمكن أن يسبب تدفق الهواء غير المتكافئ بقع ساخنة أو باردة ، مما يؤدي إلى سوء اللحام. تحتاج إلى معايرة تدفق الهواء حتى يتحرك الهواء الساخن بالتساوي عبر الفرن. استخدم البروفيلر الحراري مرة أخرى. قم بتوصيل المازوم الحراري باختبار PCB وقم بتشغيله من خلال الفرن. مشاهدة بيانات درجة الحرارة في الوقت الفعلي. إذا رأيت اختلافات كبيرة بين المستشعرات ، فاضبط مراوح تدفق الهواء حتى تنتشر الحرارة بالتساوي.

يتحكم سرعة النقل في المدة التي يبقى فيها ثنائي الفينيل متعدد الكلور في كل منطقة. إذا تحرك الناقل بسرعة كبيرة ، فقد لا يصل اللوحة إلى درجة الحرارة المناسبة. إذا كانت تتحرك بطيئًا جدًا ، يمكن للأجزاء ارتفاع درجة الحرارة. للمعايرة ، اضبط سرعة النقل وقم بتشغيل اختبار PCB. تحقق من ملف التعريف الحراري لمعرفة ما إذا كانت اللوحة تقضي وقتًا كافيًا في منطقة التراجع. اضبط السرعة حسب الحاجة وكرر الاختبار حتى تحصل على النتائج الصحيحة.

فيما يلي عملية بسيطة خطوة بخطوة لمعايرة تدفق الهواء ومعايرة النقل :

1. إرفاق المزدوجات الحرارية باختبار PCB في بقع المفاتيح.

2. قم بتوصيل البروفيل لتسجيل بيانات درجة الحرارة.

3. حدد ملفك الشخصي الهدف الحراري.

4. قم بتشغيل الفرن وشاهد قراءات درجة الحرارة.

5. اضبط مراوح تدفق الهواء لإصلاح البقع الساخنة أو الباردة.

6. تغيير سرعة النقل للتحكم في الوقت في كل منطقة.

7. كرر الاختبار حتى ترى تسخين موحد.

8. فحص مفاصل اللحام لتأكيد نتائج جيدة.

ملاحظة: استخدم دائمًا أجهزة الكمبيوتر الشخصية التي تتطابق مع لوحاتك الحقيقية. هذا يجعل معايلك أكثر دقة ويساعدك على تجنب المفاجآت في الإنتاج.

تحليل البيانات

بعد جمع بيانات المعايرة الخاصة بك ، تحتاج إلى تحليلها بعناية. ابدأ بتنظيف بياناتك. إزالة أي قراءات مكررة أو سيئة. هذه الخطوة تتأكد من أن نتائجك موثوقة. بعد ذلك ، استخدم برنامج Profiler لرسم منحنيات درجة الحرارة. ابحث عن الاتجاهات ، مثل المناطق التي تسخن ببطء شديد أو تبرد بسرعة كبيرة.

يمكنك استخدام طرق متقدمة للحصول على نتائج أفضل. يستخدم بعض المهندسين نماذج عصبية أو الذاكرة الترابطية الغامضة للتنبؤ بكيفية تصرف الفرن. تساعدك هذه الأدوات على التحكم في العملية واتخاذ قرارات أفضل. يمكن أن تساعدك عملية التسلسل الهرمي التحليلي (AHP) في مقارنة الإعدادات المختلفة واختيار أفضل ما. يستخدم مصفوفات الحكم والتحقق من الاتساق ، حتى تعرف أن اختياراتك منطقية.

تساعدك تحليلات البيانات أيضًا على اكتشاف المشكلات قبل أن تزداد سوءًا. من خلال تتبع نتائج المعايرة الخاصة بك بمرور الوقت ، يمكنك معرفة ما إذا كانت المنطقة تبدأ في الانجراف أو ما إذا كان الناقل يبطئ. يتيح لك ذلك إصلاح المشكلات مبكرًا والحفاظ على عملية الإحضار الخاصة بك مستقرة. يدعم تحليل البيانات الجيد التحسين المستمر ويساعدك على تلبية معايير الصناعة.

نصيحة: استخدم الرسوم البيانية والرسوم البيانية لمشاركة نتائجك مع فريقك. البيانات المرئية تجعل من السهل تحديد الاتجاهات وشرح النتائج التي توصلت إليها.

الصيانة والسجلات

الصيانة الوقائية

تحتاج إلى الاهتمام بفرن الثابت لإبقائه يعمل بشكل جيد. تساعد خطة الصيانة الجيدة على إيقاف المشكلات المفاجئة وتبقي المعايرة بشكل صحيح. فيما يلي بعض الأشياء الرئيسية التي يجب القيام بها:

· معايرة أجهزة استشعار درجة الحرارة في كثير من الأحيان بحيث يسخن الفرن بشكل صحيح.

· تحقق وتغيير عناصر التدفئة للحفاظ على الحرارة حتى.

· قم بتنظيف غرفة الفرن لإيقاف الغبار والحرارة غير المستوية.

· اعتني بنظام التبريد حتى لا تصبح الأجزاء ساخنة جدًا.

· معايرة ملامح درجة الحرارة في كثير من الأحيان لحام جيد.

· تعليم العمال كيفية استخدام الفرن ورعايته.

· اكتب جميع أعمال الصيانة والمعايرة.

يجب عليك القيام بهذه الوظائف في جدول منتظم. يوضح الجدول أدناه متى يقوم كل وظيفة:

نصيحة: الحفاظ على نظافة الفرن وفي مكان ثابت يساعده على العمل بشكل أفضل ويستمر لفترة أطول.

الوثائق

عليك أن تكتب في كل مرة تقوم فيها بالصيانة أو المعايرة على فرن الثابت. حافظ على السجلات مع ملفات تعريف درجة الحرارة ، والجداول الزمنية ، وأي تغييرات تقوم بها. ضع ملصقات المعايرة مباشرة على الفرن حتى تتمكن من رؤيتها بسهولة. احفظ سجلاتك في نظام الكمبيوتر الذي يتصل ببرنامج الجودة الخاص بك. هذا يساعدك على تمرير عمليات التدقيق وإظهارك متابعة القواعد.

عندما يكون لديك تدقيق ، تحتاج إلى عرض سجلات وملفات تعريف حرارية وملاحظات التفتيش . استخدم لوحة معايرة خاصة وحفظ بياناتها في وقت لاحق. اعتني بلوحة ملف تعريف 'Golden ' الخاص بك حتى تحصل على نفس النتائج في كل مرة. تسهل السجلات الرقمية العثور على بياناتك والتحقق منها ، مما يساعد على الحفاظ على عمليةك ثابتة.

ملاحظة: إذا لم تحتفظ بسجلات جيدة ، فيمكنك فشل عمليات التدقيق ، وفقدان الشهادات ، والحصول على مفاصل لحام سيئة. احتفظ دائمًا بسجلاتك الحالية.

يمكنك جعل عملية SMT أفضل عن طريق التحقق من الفرن في كثير من الأحيان. إذا قمت بفحص ملف التعريف كل أسبوع ، فيمكنك العثور على مشاكل مبكرًا. هذا يساعد الفرن الخاص بك على العمل بشكل جيد. يساعدك رعاية الفرن وكتابة ما تفعله في الوصول إلى أهداف الجودة الخاصة بك.

غالبًا ما يحافظ التحقق من الملف الشخصي على الحرارة ويجد مشاكل قبل أن تزداد سوءًا.

· رعاية الفرن ولوحة الملف الشخصي يوقف البيانات السيئة والمفاصل الضعيفة.

· إن مشاهدة كل جزء ملف تعريف يعني أنك تحصل على أقل من الأخطاء وإصلاح أقل.

يساعد الحفاظ على ملف التعريف الثابت في استمرار أجهزتك لفترة أطول ويجعل العملاء سعداء.

إذا قمت بهذه الأشياء طوال الوقت ، فإن لحامك يعمل بشكل جيد ومنتجاتك جيدة دائمًا.

التعليمات

كم مرة يجب عليك التحقق من ملف التعريف الخاص بك الفرن؟

يجب عليك التحقق من ملفك الشخصي كل أسبوع . هذا يساعدك على التخلص من التغييرات الصغيرة قبل أن تسبب مشاكل كبيرة. الشيكات الأسبوعية تبقي عملية اللحام مستقرة وموثوقة.

ما هي الأدوات التي تحتاجها لقياس ملف تعريف دقيق؟

أنت بحاجة إلى profiler الحرارية مع قنوات متعددة. نعلق المزايا الحرارية إلى لوحة اختبار. يمنحك هذا الإعداد ملف تعريف كامل لمناطق درجة حرارة الفرن ويساعدك على اكتشاف أي انجراف.

لماذا يتغير الملف الشخصي بمرور الوقت؟

الأجزاء الموجودة داخل الفرن يمكن أن تلبس أو تتسخ. هذا يمكن أن يغير كيف تتحرك الحرارة من خلال الفرن. تساعدك عمليات التحقق من ملف التعريف العادي في العثور على هذه التغييرات مبكرًا والحفاظ على عمليتك في التحكم.

ماذا يجب أن تفعل إذا لم يتطابق ملف التعريف الخاص بك مع الهدف؟

أولاً ، مراجعة بيانات profiler الخاصة بك. ضبط إعدادات الفرن مثل درجة حرارة المنطقة أو سرعة النقل. تشغيل فحص ملف تعريف آخر. كرر حتى يتطابق ملف التعريف الخاص بك مع الهدف لمعجون اللحام والمكونات.

هل يمكنك استخدام نفس الملف الشخصي للوحات المختلفة؟

لا ، يجب ألا تستخدم نفس الملف الشخصي لكل لوحة. كل لوحة لها أجزاء وتخطيطات مختلفة. تحتاج إلى إنشاء ملف تعريف فريد لكل منتج جديد للحصول على أفضل النتائج.
