تحدث أخطاء التعرف على الرؤية SMT عندما لا يتمكن نظام الكاميرا من تحديد موضع المكون أو شكله أو قطبيته أو اتجاهه بشكل صحيح. تساعد المتقدمة حلول فحص الرؤية SMT الشركات المصنعة على تحسين استقرار التعرف على المكونات وتقليل الرفض الخاطئ أثناء الوضع عالي السرعة. في العديد من المصانع، يظهر هذا على شكل فشل في التعرف على الكاميرا المكونة، أو إنذارات رؤية متكررة، أو اكتشاف دوران خاطئ، أو تأكيد التقاط غير مستقر. المشكلة في كثير من الأحيان لا تكمن في الكاميرا وحدها. الإضاءة، وبيانات الحزمة، وحالة الفوهة، وارتفاع الالتقاط، وعرض وحدة التغذية، وحتى تباين اللوحة يمكن أن تؤثر جميعها على جودة التعرف.
تشرح هذه المقالة الأسباب الأكثر شيوعًا لخطأ التعرف على رؤية SMT وتوضح الخطوات العملية لاستكشاف أخطاء رؤية آلة SMT وإصلاحها التي تساعد المهندسين على تثبيت الموضع، وتقليل حالات الرفض الزائفة، والحفاظ على قوة مراقبة الجودة. إنه مكتوب لمهندسي عمليات SMT والفنيين وفرق الصيانة ومديري الإنتاج الذين يحتاجون إلى طريقة موثوقة لحل مشكلات تحديد الموضع المتعلقة بالكاميرا دون تخمين.
جدول المحتويات
التعرف على الرؤية هو طريقة الآلة للتأكد من أن المكون المختار هو الجزء الصحيح، في الموضع الصحيح، مع الاتجاه الصحيح، قبل أن يحدث التنسيب. إنها نقطة تحكم وليست مجرد صورة بالكاميرا. عندما يتعذر على النظام قراءة المكون بشكل صحيح، قد يرفض الجهاز الجزء أو يوقف الخط أو يضع اتجاهًا خاطئًا إذا كانت الإعدادات فضفاضة للغاية.
تقوم الكاميرا عادةً بفحص مركز المكون، ومخطط الجسم، وزاوية الدوران، وعلامة القطبية، وشكل الرصاص أو الطرف، وموضع العبوة بالنسبة للفوهة. بالنسبة للمكونات السلبية الصغيرة، قد يحتاج النظام فقط إلى مخطط جسم نظيف ونقطة مركزية. بالنسبة إلى IC أو الموصل أو LED أو الحزمة المستقطبة، تكون مهمة التعرف أكثر تعقيدًا لأن الكاميرا يجب أن تكتشف الشكل والاتجاه.
وهذا هو السبب في أن فشل التعرف على الكاميرا المكونة ليس دائمًا خطأ بسيط في الأجهزة. قد يكون الجهاز يقرأ الصورة الخاطئة، أو وضع الإضاءة الخاطئ، أو تعريف الحزمة الخاطئ، أو الجزء الذي تحرك قليلاً أثناء الالتقاط. إذا كان الخط يتعامل مع كل إنذار رؤية على أنه مشكلة في الكاميرا، فيمكن أن يظل السبب الحقيقي مخفيًا.
يعتمد وضع SMT على تفاوتات صغيرة جدًا. قد يكون عرض المكون بضعة ملليمترات فقط، ويجب على الكاميرا تأكيد موقعه خلال جزء من الثانية. إذا كان الجزء بعيدًا عن المركز، أو لامعًا، أو داكنًا، أو شفافًا، أو مستديرًا، أو محجوبًا جزئيًا بواسطة الفوهة، فقد يصبح التعرف غير مستقر. هذه الحساسية طبيعية. الهدف ليس إزالة منطق الرؤية، ولكن جعل مدخلات التعرف أكثر وضوحًا واتساقًا.

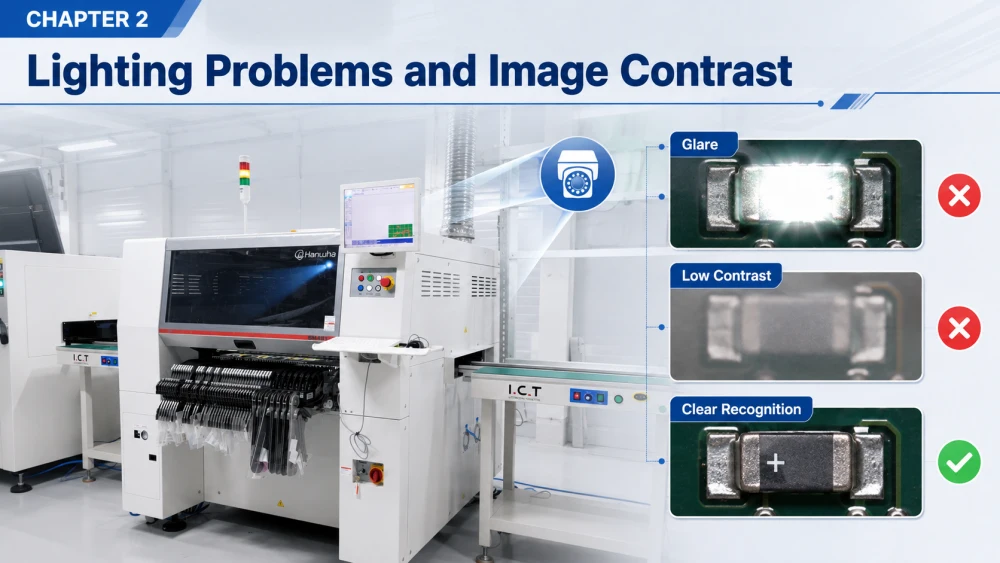

تعد الإضاءة أحد الأسباب الأكثر شيوعًا لخطأ التعرف على الرؤية SMT. لا تستطيع الكاميرا التعرف إلا على ما يمكنها رؤيته بوضوح. إذا كان الضوء قويًا جدًا، أو ضعيفًا جدًا، أو غير متساوٍ، أو منعكسًا بواسطة سطح المكون، فقد تبدو الصورة جيدة للمشغل ولكنها تظل غير مستقرة بالنسبة لخوارزمية التعرف.
تحتاج العبوات المختلفة إلى ظروف إضاءة مختلفة. تستخدم آلات الالتقاط والوضع الحديثة أنظمة رؤية SMT متقدمة مع أوضاع إضاءة محسنة للتعامل مع أسطح العبوات المختلفة. قد يحتاج جسم IC الأسود إلى تباين قوي. قد تحتاج الحزمة المعدنية العاكسة إلى إضاءة أكثر ليونة لتجنب الوهج. يمكن أن تؤدي العبوة الشفافة أو شبه الشفافة إلى إرباك اكتشاف الحواف لأن الكاميرا قد ترى انعكاسات داخلية بدلاً من مخطط تفصيلي نظيف. حتى التغيير البسيط في الزاوية أو الشدة يمكن أن يؤثر على أداء التعرف.
عندما تنخفض جودة الصورة، قد يخطئ النظام في قراءة المركز، أو يفشل في اكتشاف علامة القطبية، أو يرفض مكونًا جيدًا لأن الحافة غير واضحة. في مصنع مزدحم، غالبًا ما يظهر هذا كفشل متقطع في التعرف، وهو أمر أصعب من حل الإنذار المستمر.
يجب على المهندسين أولاً فحص الصورة الفعلية، وليس فقط نص التنبيه. يجب أن تظهر الصورة مخططًا واضحًا وتباينًا ثابتًا وعلامة قطبية مرئية إذا كان ذلك مطلوبًا. إذا كانت الصورة غائمة أو غير مستقرة، فتحقق من مصدر الضوء ونظافة العدسة وحالة العاكس وزاوية الكاميرا ووضع الإضاءة في مكتبة الحزمة.
كما أنه يساعد أيضًا على مقارنة الصورة تحت نفس المكون ونفس الفوهة ونفس موضع وحدة التغذية. إذا تغيرت الصورة على جانب واحد فقط من اللوحة أو رأس جهاز واحد، فقد تكون المشكلة ميكانيكية وليست بصرية. تكون إصلاحات الإضاءة مفيدة فقط عندما تكون الصورة هي السبب الجذري الحقيقي، وليس عندما يكون المكون متحركًا أو تم اختياره بشكل سيئ.
يحدث عدد كبير جدًا من حالات فشل التعرف على الكاميرا المكونة بسبب أخطاء مكتبة الحزم. ربما تعمل الكاميرا بشكل صحيح، لكن الجهاز يقوم بمقارنة الصورة ببيانات الحزمة الخاطئة. يحدث هذا غالبًا بعد إعادة استخدام المكتبة المنسوخة لجزء جديد يبدو مشابهًا ولكنه غير متطابق.
يجب أن يتطابق تعريف الحزمة مع حجم الجسم ومركز الالتقاط والارتفاع وعلامة القطبية وعدد الرصاص وشكل المخطط التفصيلي وطريقة التعرف. إذا كانت أي من هذه القيم خاطئة، فقد يحسب الجهاز المركز الخاطئ أو يرفض الجزء باعتباره غير صالح. وهذا أمر شائع بشكل خاص بالنسبة للعبوات الصغيرة، والجسم غير المتماثل، والمكونات المستقطبة، والعبوات ذات العلامات السطحية الدقيقة.
يمكن أن يؤدي إدخال واحد منسوخ إلى حدوث خطأ متكرر في التعرف على رؤية SMT عبر وظائف متعددة إذا استخدمه الفريق كاختصار. الكاميرا لا تعرف نية المشغل. إنه يعرف فقط البيانات التي تم تقديمها له. وهذا هو السبب في أن الانضباط في مكتبة الحزم مهم بقدر أهمية صيانة الآلة.
يجب على المهندسين مقارنة المكون الحقيقي مع سجل الحزمة سطرًا تلو الآخر. يجب التحقق من صورة العبوة واتجاه القطبية وحجم الجسم ومركز التعرف وزاوية الدوران المقبولة. إذا تم استنساخ المكتبة من جزء مماثل، فإن الطريقة الأكثر أمانًا هي التحقق من ذلك من خلال فحص المادة الأولى وإجراء اختبار خاضع للرقابة قبل الإنتاج الكامل.
في المصانع الحساسة للجودة، يجب التعامل مع معيار المكتبة كجزء من نظام التحكم في العمليات، وليس كملف إعداد لمرة واحدة. تساعد تكنولوجيا المعلومات والاتصالات الشركات المصنعة من خلال حلول SMT الشاملة، بما في ذلك دعم العمليات ومطابقة المعدات وإعداد الخط، بحيث يمكن أن يعمل التحكم في الحزمة والتحكم في وحدة التغذية ومنطق التعرف معًا بدلاً من التعامل معها بشكل منفصل.
غالبًا ما يفشل التعرف على الرؤية بسبب عدم توسيط المكون بشكل صحيح عندما تقوم الكاميرا بفحصه. إذا تم إمالة الجزء أو إزاحته أو إخفاؤه جزئيًا بواسطة الفوهة، فقد تصبح الصورة غامضة حتى لو كانت الكاميرا نفسها سليمة. ولهذا السبب، يجب أن تتضمن عملية استكشاف أخطاء رؤية آلة SMT وإصلاحها سلسلة الالتقاط، وليس الكاميرا فقط.

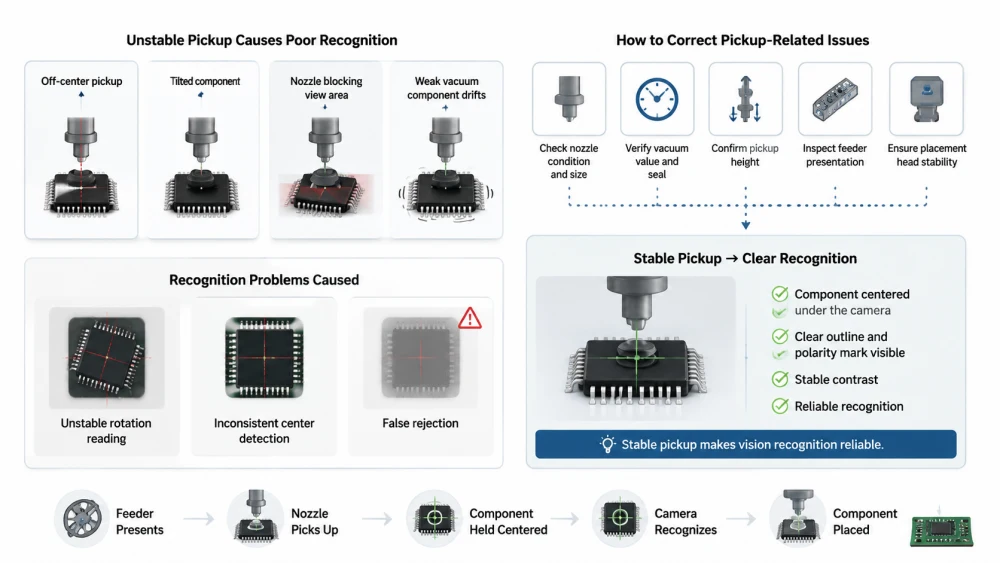

يجب أن تحمل الفوهة المكون عند النقطة المركزية المتوقعة. إذا كان الالتقاط بعيدًا عن المركز، فقد يدور الجزء قليلاً أثناء السير. إذا كان طرف الفوهة متآكلًا أو مسدودًا أو كان حجمه خاطئًا، فقد يجلس الجزء بشكل غير متساوٍ ويحجب منطقة الرؤية. يمكن أن يؤدي الفراغ الضعيف أيضًا إلى انحراف المكون بما يكفي لإرباك عملية التعرف.
غالبًا ما تظهر هذه المشكلات كقراءة دورانية غير مستقرة، أو اكتشاف مركز غير متناسق، أو رفض خاطئ متكرر على نفس الحزمة. قد يبدو أن الجهاز يعاني من مشكلة في الكاميرا، ولكن السبب الحقيقي هو عدم استقرار هندسة الالتقاط.
يجب على المهندسين فحص حالة الفوهة وحجم الفوهة وقيمة الفراغ وارتفاع الالتقاط وعرض وحدة التغذية وثبات رأس الموضع. إذا كانت نفس مشكلة التعرف تتبع فوهة واحدة أو رأس آلة واحدة، فهذه علامة قوية على أن المشكلة ميكانيكية. تنظيف الفوهة، والتحقق من الختم، والتأكد من مسار الفراغ يمكن أن يحل العديد من إنذارات الرؤية المتكررة.
يجب أن يتم توسيط المكون أسفل الكاميرا بطريقة قابلة للتكرار قبل بدء التعرف على الصورة. بمجرد أن يصبح الالتقاط مستقرًا، يمكن للكاميرا القيام بعملها بشكل أكثر موثوقية. وهذا هو أحد الأسباب التي تجعل عملية استكشاف أخطاء الرؤية وإصلاحها مرتبطة بصيانة وحدة التغذية والفوهة، وليس عزلها عنهما.
للحصول على عرض أوسع لكيفية اتصال أعراض الالتقاط ووحدة التغذية والفوهة والرؤية، يمكن للمصنعين الرجوع إلى دليل استكشاف أخطاء الالتقاط والوضع وإصلاحها في SMT.
بعض أخطاء التعرف على رؤية SMT لا تتعلق بما إذا كان الجهاز يرى الجزء، ولكن ما إذا كان يفهم الجزء بشكل صحيح. قد يكون أحد المكونات مرئيًا، ومع ذلك قد يرفضه النظام لأن الزاوية خاطئة، أو علامة القطبية غير واضحة، أو أن الشكل لا يتطابق مع المكتبة المتوقعة.
تحدث أخطاء التدوير عندما يتم اختيار المكون بزاوية مختلفة قليلاً عن المتوقع. تحدث أخطاء القطبية عندما لا يتمكن الجهاز من تحديد العلامة بشكل صحيح، أو تثبيت اتجاه واحد، أو اتجاه الجسم غير المتماثل. تحدث حالات فشل التعرف على الشكل عندما يكون المخطط التفصيلي ضعيفًا جدًا، أو عاكسًا جدًا، أو مشابهًا جدًا لحزمة أخرى.
هذه المشكلات شائعة بشكل خاص في LED، والصمام الثنائي، والموصل، وQFN، وIC، والحزمة المستقطبة الأخرى. العلامة الصغيرة التي يسهل على الإنسان رؤيتها قد تظل صعبة على الكاميرا إذا كان وضع الإضاءة أو عتبة الصورة خاطئًا.
يجب أن تتضمن مكتبة الحزمة اتجاه القطبية الصحيح وتسامح الدوران. يجب أن يتحقق فحص المقالة الأولى من أن الجهاز يقرأ نفس الاتجاه الذي تتوقعه العملية. إذا كانت صورة الكاميرا جيدة ولكن النظام لا يزال يرفض الأجزاء الصحيحة، فقد يكون حد التعرف صارمًا للغاية أو قد يكون تعريف الحزمة خاطئًا.
لا ينبغي للمشغلين حل مشاكل التوجيه عن طريق تخفيف كل التسامح. قد يؤدي ذلك إلى تقليل الإنذارات لفترة من الوقت، لكنه قد يسمح بمرور العيوب الحقيقية. الحل الأفضل هو تحسين جودة الصورة وبيانات الحزمة وإمكانية تكرار الالتقاط حتى تتعرف الكاميرا على الجزء الصحيح للسبب الصحيح.

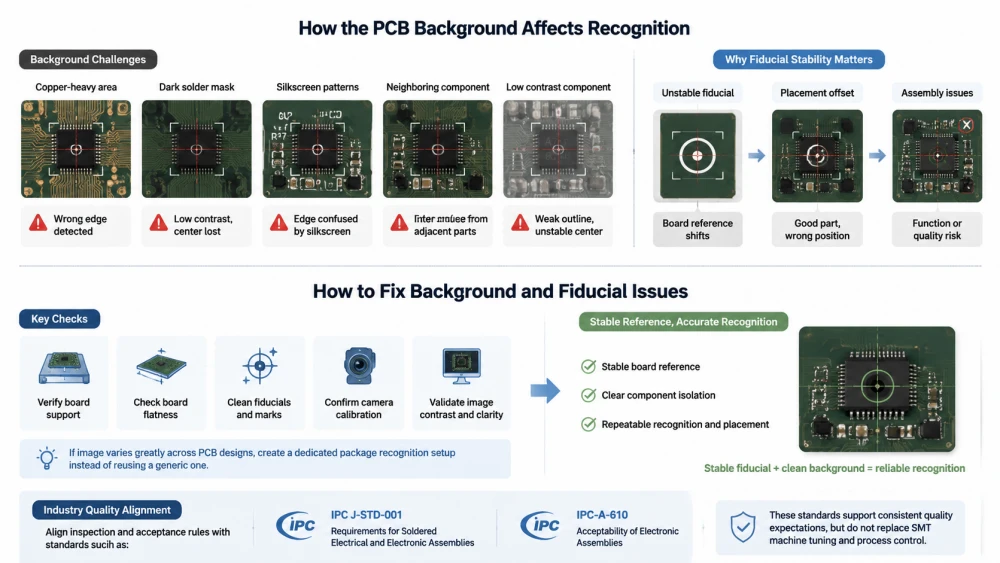

الرؤية لا تحدث في الفراغ. الخلفية حول المكون مهمة أيضًا. إذا كان سطح PCB لامعًا جدًا، أو داكنًا جدًا، أو منقوشًا جدًا، أو قريبًا جدًا من اللون بالنسبة للمكون، فقد تواجه الكاميرا صعوبة في عزل الجزء عن اللوحة. يمكن أيضًا أن تؤثر Fiducials ولون قناع اللحام والانعكاسات المحلية على الصورة.
تُنشئ بعض اللوحات تباينًا قويًا، بينما تُحدث لوحات أخرى ضوضاء بصرية. يمكن أن تؤدي المناطق الغنية بالنحاس وقناع اللحام الداكن وأنماط الشاشة الحريرية والمكونات المجاورة إلى جعل الصورة أقل استقرارًا. يصبح هذا أكثر وضوحًا عندما يكون المكون نفسه صغيرًا أو منخفض التباين. قد تكتشف الكاميرا بعد ذلك الحافة الخاطئة أو تفقد النقطة المركزية.
يمكن أن يؤثر التعرف الائتماني أيضًا على دقة وضع المصب. إذا كان مرجع اللوحة غير مستقر، فقد تضع الآلة الأجزاء ذات المظهر الجيد في الموضع الخاطئ. ولهذا السبب يجب مراجعة الجودة المرجعية لمجلس الإدارة وجودة رؤية المكونات معًا.
يجب على المهندسين التحقق من دعم اللوحة، واستواء اللوحة، والنظافة الائتمانية، ومعايرة الكاميرا. إذا تغيرت صورة الرؤية بشكل كبير من تصميم ثنائي الفينيل متعدد الكلور إلى آخر، فقد تحتاج مكتبة الحزمة إلى إعداد تعرف منفصل بدلاً من إعداد عام مُعاد استخدامه. يساعد مرجع اللوحة الواضح والقابل للتكرار نظام التعرف على عزل المكون بشكل صحيح.
للحصول على لغة مراقبة الجودة الأوسع، تقوم بعض المصانع بمواءمة قواعد الفحص والقبول الخاصة بها مع معايير مثل IPC J-STD-001 وIPC-A-610. لا تحل هذه المعايير محل ضبط ماكينات SMT، ولكنها تساعد في تحديد توقعات الجودة المتسقة عبر الخط.
أسرع طريقة لحل خطأ التعرف على الرؤية SMT هي فصل مشكلات الكاميرا عن مشكلات العملية. تمنع الطريقة المستقرة التغييرات العشوائية وتساعد الفريق في العثور على السبب الجذري الحقيقي بشكل أسرع.
إذا كان نفس فشل التعرف يتبع مكونًا واحدًا، فيجب فحص مكتبة الحزمة والإضاءة أولاً. إذا كانت تتبع فتحة وحدة تغذية واحدة، فمن المحتمل أن يكون عرض وحدة التغذية وموضع الالتقاط من الأسباب. إذا كان يتبع فوهة واحدة، فيجب التحقق من تآكل الفوهة والتمركز والفراغ. إذا ظهر على رأس جهاز واحد فقط، فيجب فحص الكاميرا والمحاذاة الميكانيكية وحالة الرأس.
تعد طريقة متابعة الفشل هذه واحدة من أكثر الأشكال الموثوقة لاستكشاف أخطاء رؤية آلة SMT وإصلاحها لأنها تحول إنذارًا غامضًا إلى نمط قابل للتكرار. بمجرد ظهور النموذج، يصبح التصحيح أكثر استهدافًا.
تحقق من صورة الكاميرا الفعلية، وليس فقط رمز التنبيه.
قارن المكون بمكتبة الحزمة.
التحقق من وضع الإضاءة والسطوع والتباين.
افحص تآكل الفوهة وقيمة الفراغ ومركز الالتقاط.
تحقق من عرض وحدة التغذية واستقرار جيب الشريط.
تأكد من دعم اللوحة والجودة الائتمانية وتباين ثنائي الفينيل متعدد الكلور.
راجع ما إذا كانت المشكلة تتبع جزءًا واحدًا، أو فتحة واحدة، أو فوهة واحدة، أو رأس آلة واحدة.
عندما يتم إجراء عمليات التحقق هذه بنفس الترتيب في كل مرة، تقضي الفرق وقتًا أقل في التخمين ووقتًا أطول في إصلاح السبب الحقيقي.

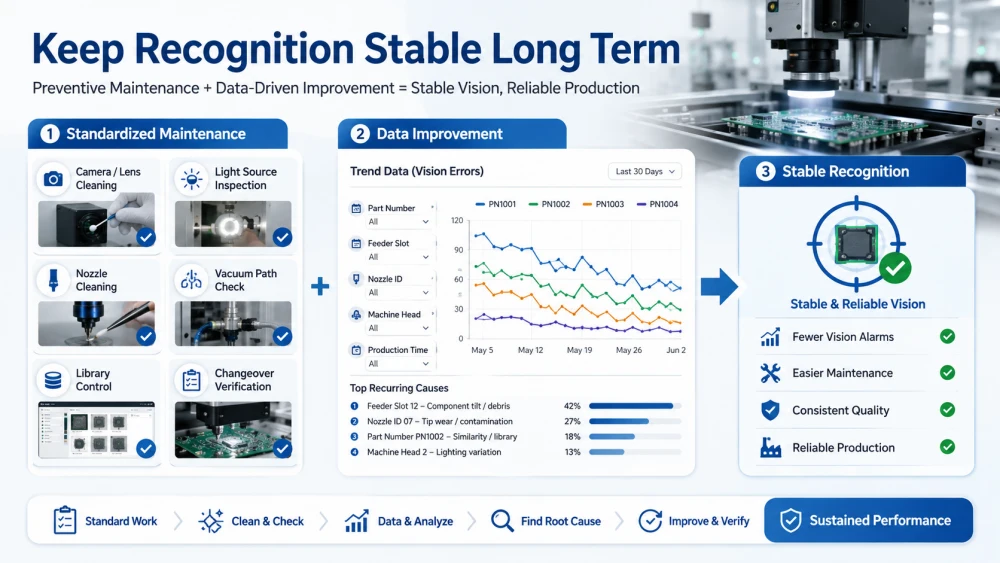

بمجرد إصلاح أخطاء الرؤية، فإن الخطوة التالية هي منعها من العودة. يعتمد التعرف المستقر على الإعداد القياسي والتنظيف الروتيني والتحكم الصحيح في المكتبة والتحقق المنتظم عند التغيير.
يجب أن يكون تنظيف عدسة الكاميرا، وفحص مصدر الضوء، وتنظيف الفوهات، وفحص مسار الفراغ جزءًا من الصيانة المجدولة. من السهل تأخير هذه المهام لأن الآلة قد تستمر في العمل، لكن قدرًا صغيرًا من الانحراف يمكن أن يؤدي إلى إنشاء إنذارات رؤية متكررة لاحقًا. عادة ما تكون الصيانة الوقائية أقل تكلفة من الانقطاع المتكرر للخط.
إذا كان المصنع يقوم بتشغيل العديد من أنواع الحزم، فيجب كتابة معيار التعرف بوضوح. يجب أن يعرف المشغلون الأجزاء التي تحتاج إلى إضاءة خاصة، وأي حزمة تحتاج إلى فحص قطبي أكثر صرامة، وأي فوهة تتطلب تنظيفًا متكررًا.
يجب تسجيل أخطاء الرؤية حسب رقم الجزء وفتحة التغذية ومعرف الفوهة ورأس الماكينة ووقت الإنتاج. يمكن أن تكشف بيانات الاتجاه ما إذا كانت نفس الحزمة مستمرة في الفشل أو ما إذا كانت المشكلة تحدث فقط بعد التغيير. وهذا يجعل من السهل تحديد ما إذا كان الحل هو البيانات أو الأجهزة أو ممارسة المشغل.
عندما يتعامل المصنع مع التعرف على الرؤية كعملية خاضعة للرقابة بدلاً من كونها إنذارًا غامضًا، يصبح الحفاظ على الخط بأكمله أسهل. هذه هي القيمة الحقيقية لاستكشاف أخطاء رؤية آلة SMT المنضبطة وإصلاحها.
عادةً ما يحدث خطأ التعرف على رؤية SMT بسبب مجموعة من الإضاءة وبيانات الحزمة وموضع الالتقاط وتباين اللوحة.
غالبًا ما يكون فشل التعرف على مكونات الكاميرا مشكلة عملية، وليس فقط مشكلة في أجهزة الكاميرا.
يعتمد التعرف المستقر على مكتبات الحزم الدقيقة، والبصريات النظيفة، وتوسيط الفوهة الصحيح، وعرض وحدة التغذية القابلة للتكرار.
يمكن أن تؤثر خلفية اللوحة، والبيانات الاعتمادية، وتباين ثنائي الفينيل متعدد الكلور على استقرار الكاميرا بقدر ما يؤثر على المكون نفسه.
أفضل طريقة لاستكشاف أخطاء رؤية آلة SMT وإصلاحها هي متابعة الفشل حسب الجزء أو وحدة التغذية أو الفوهة أو رأس الماكينة.
يأتي الاستقرار على المدى الطويل من الصيانة الوقائية والإعداد القياسي والتحقق المنتظم من المادة الأولى.
عندما يتعامل المصنع مع أخطاء الرؤية كجزء من سلسلة الالتقاط والوضع الكاملة، يصبح التحكم في التعرف أسهل وأقل احتمالية لتكراره. والنتيجة هي دقة أفضل في تحديد الموضع، وعدد أقل من حالات الرفض الكاذب، واستقرار إنتاجي أقوى.
الأسباب الأكثر شيوعًا هي الإضاءة الضعيفة، وبيانات مكتبة الحزمة الخاطئة، ووضع الالتقاط غير المستقر، ومشاكل الفوهة، والتباين الضعيف بين المكون واللوحة. في العديد من الحالات، تعمل الكاميرا بشكل صحيح، ولكن يُطلب من النظام قراءة صورة غير نظيفة بدرجة كافية. أسرع طريقة لحل هذه المشكلة هي فحص الصورة الفعلية ومقارنتها بسجل الحزمة وحالة الالتقاط.
أفضل طريقة هي تحسين جودة الصورة قبل تغيير التسامح. وهذا يعني التحقق من وضع الإضاءة، ونظافة العدسة، ودقة مكتبة الحزمة، وتمركز الفوهة، واستقرار وحدة التغذية. إذا كانت الصورة واضحة ولكن النظام لا يزال فاشلاً، فقد تحتاج إعدادات المكتبة أو العتبة إلى المراجعة. إذا كانت الصورة غير مستقرة، فيجب تصحيح عملية الأجهزة أو الالتقاط أولاً.
يمكن أن يكون الأمران معًا، ولكنها غالبًا ما تكون مشكلة عملية تظهر كإنذار للكاميرا. تؤثر الإضاءة، وتآكل الفوهة، وموضع الالتقاط، وتباين اللوحة، وبيانات المكتبة على التعرف. من الطرق الجيدة لاستكشاف الأخطاء وإصلاحها فحص الكاميرا والجزء ووحدة التغذية واللوحة معًا بدلاً من افتراض أن الكاميرا معيبة. وهذا يوفر الوقت ويتجنب استبدال الأجهزة السليمة.
فقط بحذر. يمكن أن يؤدي توسيع نطاق التسامح إلى تقليل الإنذارات، ولكنه قد يؤدي أيضًا إلى السماح للتوجيه الخاطئ أو الالتقاط السيئ بالمرور إلى الإنتاج. يتمثل النهج الأكثر أمانًا في تحسين الإضاءة وتعريف الحزمة وتكرار الالتقاط أولاً. يجب استخدام تغييرات التسامح فقط بعد أن تكون الصورة والسلوك الجزئي مستقرين بدرجة كافية لدعمهما.
يكون دعم العملية مفيدًا عندما تستمر مشكلة التعرف نفسها في الظهور بعد فحص الكاميرا والإضاءة ووحدة التغذية والفوهة والمكتبة. كما أنها ذات قيمة أثناء إعداد منتج جديد، أو إنتاج مزيج عالي، أو عندما تؤدي المكونات الباهظة الثمن إلى هدر متكرر. يمكن لمزود حلول SMT الكامل مراجعة الخط كنظام واحد بدلاً من التعامل مع كل إنذار على حدة.
