في تصنيع SMT الحديث، لا تنشأ معظم مشاكل الجودة عند وضع المكونات أو إعادة التدفق. وهي تبدأ قبل ذلك بكثير - في مرحلة طباعة معجون اللحام. غالبًا ما تكون عيوب فحص عجينة اللحام هي الإشارات المرئية الأولى التي تشير إلى أن عملية SMT تخرج عن نطاق السيطرة، حتى عندما لا تزال العمليات النهائية تبدو مستقرة.
يلعب فحص لصق اللحام (SPI) دورًا فريدًا في خطوط SMT لأنه أول بوابة جودة كمية بالكامل. على عكس AOI أو الاختبار الوظيفي، الذي يكتشف العيوب بعد إضافة القيمة بالفعل إلى اللوحة، يقوم SPI بتقييم ما إذا كان أساس عملية التجميع صحيحًا قبل وضع المكونات. عندما يتم تجاهل عيوب فحص معجون اللحام أو إساءة تفسيرها، غالبًا ما يواجه المصنعون سلسلة من المشكلات النهائية مثل شواهد القبور، ومفاصل اللحام غير الكافية، وجسور اللحام، وفراغات BGA.
في تصنيع الإلكترونيات عالية الموثوقية، لم يعد يتم التعامل مع SPI كخطوة فحص بسيطة. تستخدم الشركات المصنعة للسيارات والصناعية وEMS بشكل متزايد عيوب فحص معجون اللحام كمؤشرات رائدة لأداء الإنتاجية، بدلاً من انتظار الفشل في AOI أو الاختبار الوظيفي. يعكس هذا التحول تحركًا أوسع نحو التحكم في عمليات SMT المستندة إلى البيانات.
لفهم سبب حدوث عيوب فحص معجون اللحام بشكل كامل - وسبب أهميتها - من الضروري أن نفهم أولاً كيفية عمل آلات فحص معجون اللحام عبر خطوط إنتاج SMT الحديثة. يساعد الفهم الواضح لمبادئ SPI ومنطق القياس وتكامل النظام في تفسير سبب ظهور العديد من العيوب في مرحلة الطباعة وليس في وقت لاحق من العملية.
تركز هذه المقالة على عيوب فحص معجون اللحام الأكثر شيوعًا في SMT، وتشرح الأسباب الجذرية لها، والأهم من ذلك أنها توفر طرقًا عملية لإصلاحها في بيئات الإنتاج الحقيقية.

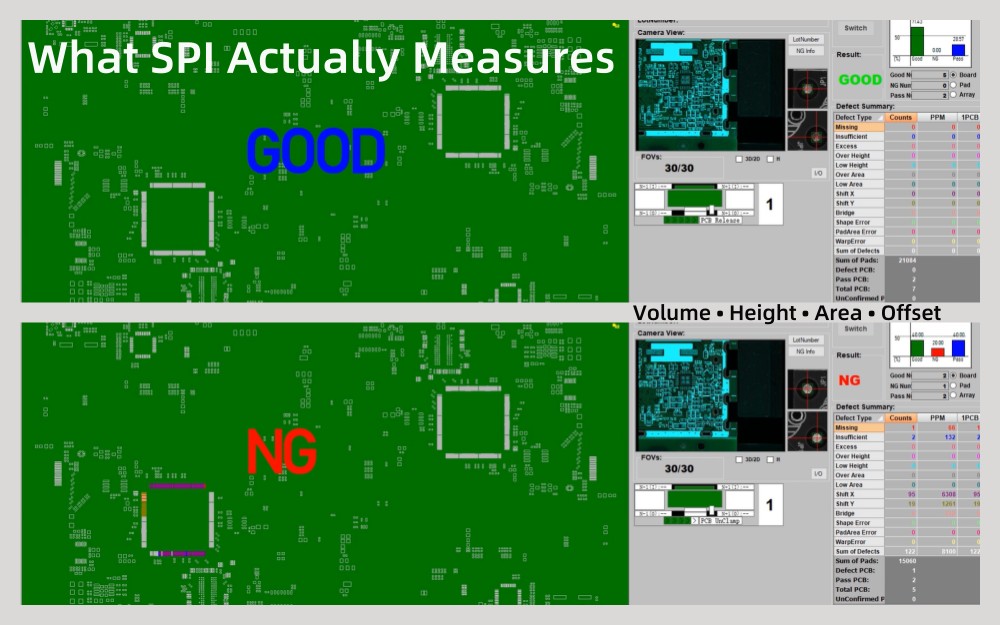

تشير عيوب فحص معجون اللحام إلى الانحرافات التي تم اكتشافها أثناء قياس SPI والتي تشير إلى ترسيب معجون اللحام بشكل غير مناسب على منصات ثنائي الفينيل متعدد الكلور. لا تقتصر هذه الانحرافات على حالات فشل الطباعة الواضحة. من الناحية العملية، تقع العديد من عيوب SPI ضمن حدود التسامح ولكنها لا تزال تشكل خطراً جسيماً على العائد والموثوقية على المدى الطويل.
تتضمن معلمات SPI النموذجية حجم معجون اللحام والارتفاع والمساحة والإزاحة واتساق الشكل. قد يتم وضع علامة على الخلل عندما ينحرف أي من هذه المعلمات عن خط الأساس المتوقع أو يظهر تباينًا غير طبيعي عبر لوحات متعددة. والأهم من ذلك، ينبغي النظر إلى عيوب SPI كمؤشرات للعملية وليس كنتائج نجاح أو فشل بسيطة.
على سبيل المثال، قد لا يؤدي الانخفاض التدريجي في حجم المعجون عبر عملية الإنتاج إلى إطلاق إنذارات NG على الفور. ومع ذلك، فإنه غالبًا ما يشير إلى انسداد الاستنسل أو تدهور معجون اللحام أو معلمات الطباعة غير المستقرة. يعد التعامل مع SPI كأداة إحصائية وقائمة على الاتجاه أمرًا ضروريًا للتحكم الفعال في العيوب.
تحدد عملية طباعة عجينة اللحام كمية وهندسة اللحام المتاحة لكل وصلة. بمجرد وضع المكونات وإعادة تدفقها، يصبح من المستحيل إضافة اللحام حيثما يكون مفقودًا أو إزالة اللحام حيثما يكون زائدًا دون إعادة العمل.
ونتيجة لذلك، تعد عيوب SPI من بين المؤشرات الأقدم والأكثر دقة لخسارة العائد. يؤدي عدم كفاية معجون اللحام إلى ضعف المفاصل أو الفتح، ويزيد العجينة المفرطة من خطر التجسير، كما أن سوء محاذاة العجينة يسبب عيوبًا غير مبللة أو عيوب الرأس في الوسادة - خاصة في حزم الطبقة الدقيقة وحزم BGA.
من منظور الجودة والتكلفة، يعد تصحيح المشكلات في مرحلة SPI أكثر كفاءة بكثير من إصلاح العيوب بعد إعادة التدفق. يمكن لتعديل واحد يعتمد على SPI أن يمنع العشرات من العيوب النهائية.

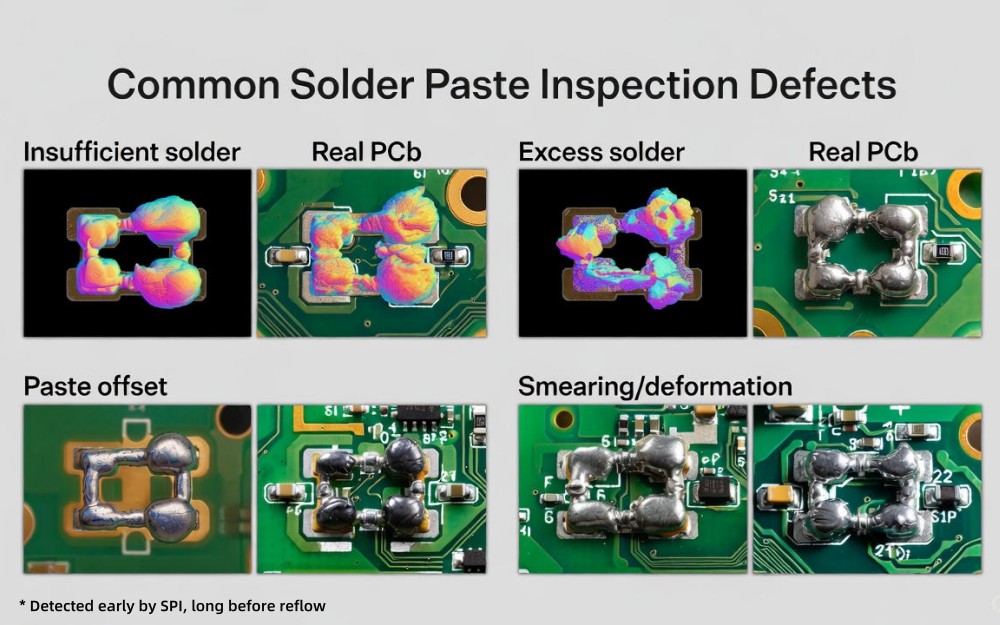

يوضح هذا القسم عيوب فحص معجون اللحام الأكثر شيوعًا، مع التركيز على كيفية ظهورها في بيانات SPI، وسبب حدوثها، والمخاطر التي تسببها.
يعد عدم كفاية معجون اللحام أحد عيوب SPI الأكثر شيوعًا والأكثر خطورة. في أنظمة SPI، يظهر عادةً كحجم منخفض، أو ارتفاع منخفض، أو ملء فتحة غير مكتمل.
تشمل الأسباب الجذرية الشائعة سمك الاستنسل غير المناسب، والفتحات المسدودة أو البالية، وعدم كفاية ضغط الممسحة، وتدهور نشاط معجون اللحام. يمكن أن تؤدي العوامل البيئية مثل انخفاض الرطوبة أو ظروف تخزين المعجون غير المناسبة إلى تفاقم المشكلة.
من منظور SPI، غالبًا ما يمثل اللصق غير الكافي اتجاهًا هبوطيًا ثابتًا بدلاً من الفشل العشوائي. عندما يترك دون تصحيح، فإنه يؤدي مباشرة إلى فتح المفاصل، وضعف اتصالات اللحام، وفشل الاختبار الوظيفي.
قد يبدو معجون اللحام الزائد أقل خطورة من المعجون غير الكافي، ولكنه غالبًا ما يؤدي إلى عيوب أكثر خطورة. يحدد SPI المعجون الزائد من خلال قياسات الحجم والارتفاع المتزايدة، والتي تكون مصحوبة أحيانًا بأشكال معجون مشوهة.
عادة ما يكون سبب معجون اللحام الزائد هو فتحات الاستنسل الكبيرة الحجم، أو ضغط الممسحة المفرط، أو تراجع العجينة. في التصاميم عالية الكثافة، حتى الزيادة الطفيفة في الحجم يمكن أن تزيد بشكل كبير من خطر سد اللحام أثناء إعادة التدفق.
تتيح بيانات SPI للمهندسين التمييز بين الزيادة الموضعية الناتجة عن تصميم الفتحة والزيادة النظامية الناتجة عن معلمات الطباعة - وهو أمر لا يمكن للفحص البصري وحده تحقيقه بشكل موثوق.
يحدث إزاحة لصق اللحام عندما تتم محاذاة رواسب اللصق بشكل غير صحيح بالنسبة إلى منصات ثنائي الفينيل متعدد الكلور. تكتشف أنظمة SPI هذا العيب من خلال تحليل إزاحة XY وقياسات انحراف النقطه الوسطى.
تشمل الأسباب النموذجية محاذاة اللوحة غير الدقيقة، أو تغيير الاستنسل، أو التثبيت غير المستقر، أو صفحة PCB الحربية. في تطبيقات BGA الدقيقة والدقيقة، حتى الإزاحات الصغيرة يمكن أن تؤدي إلى انهيار لحام غير متساوٍ أو ترطيب غير كافٍ.
يعتبر SPI ذا قيمة خاصة هنا لأنه يمكنه التمييز بين المحاذاة غير الصحيحة والأوهام البصرية التي قد تبدو مقبولة للمشغلين في ورشة العمل.
غالبًا ما يتم التقليل من شأن عيوب التلطخ وتشوه الشكل لأنها لا تؤدي دائمًا إلى إطلاق إنذارات تعتمد على الحجم. تكتشف أنظمة SPI هذه المشكلات من خلال تحليل هندسة اللصق وتعريف الحافة وتوزيع الارتفاع.
تشمل الأسباب الشائعة زاوية الممسحة غير الصحيحة، أو سرعة الطباعة المفرطة، أو سوء انسيابية المعجون، أو قوالب الاستنسل الملوثة. تؤدي هذه العيوب في كثير من الأحيان إلى ترطيب اللحام بشكل غير متناسق وانتشار اللحام بشكل غير متوقع أثناء إعادة التدفق.
يصعب الحكم على العديد من عيوب فحص معجون اللحام بالعين المجردة. قد تبدو الوديعة مقبولة بصريًا ولكنها لا تزال تقع خارج حدود العملية المستقرة عند قياسها كميًا.
ولهذا السبب يتم في بعض الأحيان تجاهل إنذارات SPI باعتبارها 'حساسة للغاية'. في الواقع، لا يكتشف SPI العيوب مبكرًا لأنه أكثر صرامة - فهو يكتشفها مبكرًا لأنه يقيس ما لا تستطيع العين البشرية قياسه. يعد فهم هذا الاختلاف أمرًا بالغ الأهمية لاعتماد SPI الفعال.

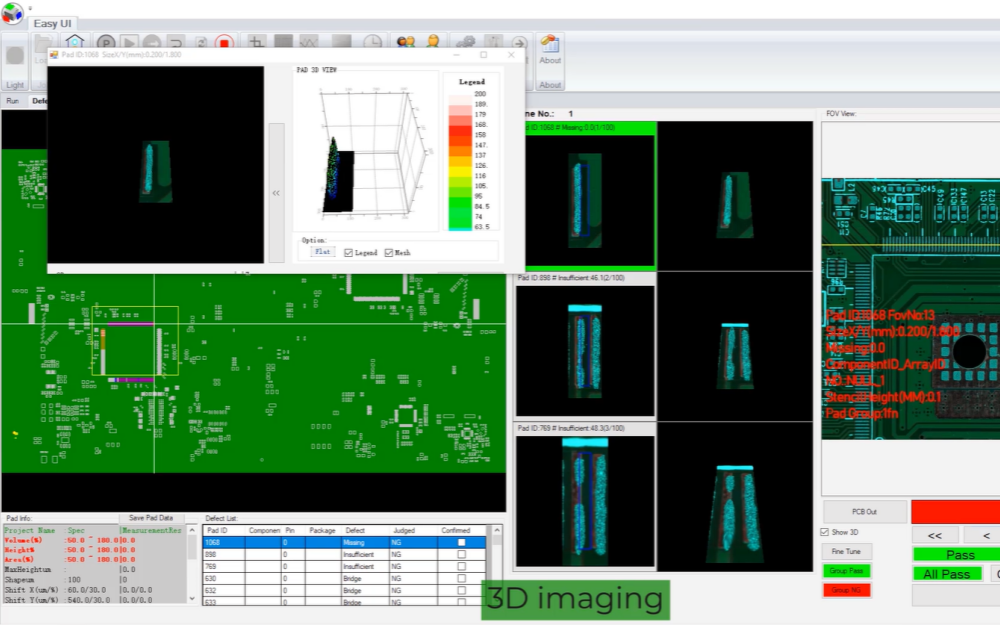

تصميم الاستنسل له تأثير مباشر وقابل للقياس على كفاءة نقل معجون اللحام. يؤثر حجم الفتحة وشكلها وتشطيب الجدار ونسبة المساحة على مدى استمرارية تحرير اللصق.
غالبًا ما يؤدي تصميم الاستنسل السيئ إلى عيوب SPI منهجية مثل انخفاض الحجم أو التباين العالي عبر الفوط. توفر بيانات SPI تعليقات موضوعية تساعد المهندسين على التحقق من صحة تصميمات الاستنسل قبل انتشار العيوب إلى الإنتاج الضخم.
تلعب خصائص معجون اللحام مثل اللزوجة والمحتوى المعدني ونشاط التدفق دورًا رئيسيًا في أداء الطباعة. تؤدي درجة حرارة التخزين غير المناسبة، أو وقت التسخين غير الكافي، أو وقت الفتح المفرط في كثير من الأحيان إلى عيوب SPI.
غالبًا ما تظهر المشكلات المتعلقة بالمواد في SPI كتباين متزايد بدلاً من الفشل المفاجئ. بدون تحليل اتجاه SPI، كثيرًا ما يتم تشخيص هذه المشكلات بشكل خاطئ على أنها مشكلات في المعدات.
تتضمن معلمات الطباعة الرئيسية ضغط الممسحة، وسرعة الطباعة، وسرعة الفصل، ومسافة القطع. تؤثر كل معلمة على ترسيب اللصق بشكل مختلف.
يتيح SPI للمهندسين تحسين هذه المعلمات بناءً على البيانات الكمية بدلاً من التجربة والخطأ. عندما يتم توجيه التعديلات حسب اتجاهات SPI، تنخفض معدلات العيوب بشكل كبير ويتحسن استقرار العملية.

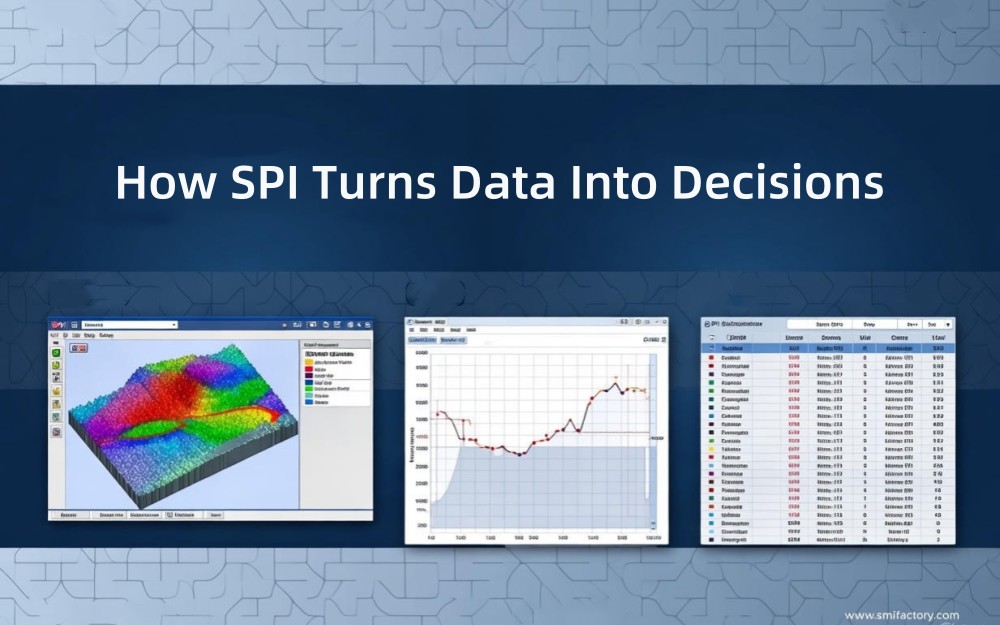

تستخدم أنظمة SPI الحديثة تقنية القياس ثلاثية الأبعاد لتقييم حجم عجينة اللحام وارتفاعها ومساحتها. عادةً ما يكون الحجم هو المقياس الأكثر أهمية لأنه يرتبط بشكل مباشر بتكوين وصلة اللحام.
توفر قياسات الارتفاع والمساحة رؤية إضافية حول توزيع العجينة واتساق الشكل. تشكل هذه المقاييس معًا صورة كاملة لجودة المعجون التي لا يمكن تحقيقها من خلال الفحص ثنائي الأبعاد.
لا يمثل كل إنذار SPI مشكلة عملية حقيقية. غالبًا ما تنتج الاستدعاءات الخاطئة عن إعداد أساسي غير مناسب، أو لوحات مرجعية غير متناسقة، أو إعدادات التسامح شديدة للغاية بالنسبة لقدرة العملية الفعلية.
يعد فهم عملية فحص SPI في خطوط SMT أمرًا ضروريًا للتمييز بين العيوب الحقيقية وضوضاء القياس. يضمن إعداد SPI المنظم - الذي يغطي التحقق من اللوحة الذهبية، والتعريف الأساسي، ومراقبة الاتجاه المستند إلى SPC - أن تعمل SPI كأداة موثوقة للتحكم في العمليات بدلاً من كونها مصدرًا للإنذارات غير الضرورية.
أحد الأخطاء الشائعة هو التعامل مع SPI كنظام لصيد العيوب بدلاً من آلية بناء خط الأساس. لا يتم تعريف خطوط SMT المستقرة من خلال غياب الإنذارات، ولكن من خلال توزيعات البيانات المتسقة وسلوك العملية الذي يمكن التنبؤ به.

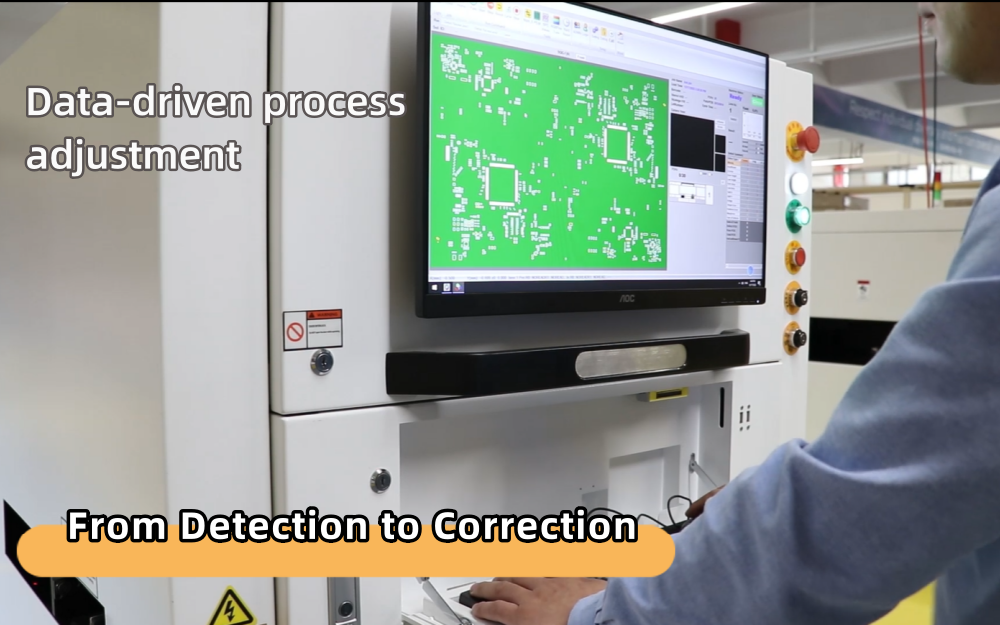

يبدأ تصحيح عيوب SPI بتعديلات عملية خاضعة للرقابة ومعتمدة على البيانات. يجب أن تسترشد التغييرات في ضغط الممسحة أو سرعة الطباعة أو معلمات الفصل باتجاهات SPI بدلاً من الإنذارات المعزولة.
تسمح التعديلات الإضافية التي يتبعها التحقق الفوري من SPI للمهندسين بتأكيد التحسينات قبل انتشار العيوب في اتجاه مجرى النهر.
يعد استقرار المعدات أمرًا ضروريًا للحصول على نتائج SPI دقيقة. تؤثر دقة محاذاة الطابعة وإمكانية تكرار تركيب الاستنسل ومعايرة SPI على موثوقية الفحص.
تضمن المعايرة المنتظمة والصيانة الوقائية أن تعكس بيانات SPI ظروف العملية الحقيقية بدلاً من انحراف المعدات.
تتضمن الاستراتيجيات الوقائية التنظيف الروتيني للاستنسل، والتحكم في التعامل مع معجون اللحام، والمراقبة المستمرة لاتجاه SPI. عندما يتم دمج SPI في تخطيط الصيانة الوقائية، ينخفض تكرار الخلل بشكل ملحوظ.
يمكن ربط بيانات SPI بنتائج AOI والأشعة السينية لإنشاء نماذج جودة تنبؤية. على سبيل المثال، غالبًا ما يرتبط حجم اللصق المنخفض المتسق على وسادات BGA بالفراغ أو عيوب الرأس في الوسادة التي تم اكتشافها بعد إعادة التدفق.
في خطوط SMT المتقدمة، يتم استخدام ملاحظات SPI لبدء الإجراءات التصحيحية أو الصيانة الوقائية قبل ظهور العيوب في اتجاه مجرى النهر. يعمل نهج الحلقة المغلقة هذا على تحويل SPI من أداة فحص سلبية إلى نظام نشط للتحكم في العمليات.
عبر بيئات إنتاج SMT المتعددة، حقق المصنعون تحسينات قابلة للقياس في الإنتاجية من خلال إعادة هيكلة إستراتيجية SPI الخاصة بهم. ومن خلال تحسين وضع SPI، وتحسين المعلمات، وتدريب المشغلين على تفسير البيانات بشكل صحيح، تم تقليل معدلات العيوب دون زيادة وقت الفحص.
توضح هذه الحالات أن فعالية SPI تعتمد بشكل أكبر على تكامل النظام وفهم العملية أكثر من اعتمادها على مواصفات الماكينة الفردية.
يحدد موقع SPI داخل خط SMT العيوب التي يمكن اكتشافها مبكرًا وتصحيحها بكفاءة. يؤدي وضع SPI المناسب إلى تقليل إعادة العمل وتحسين استقرار العملية بشكل عام.
يتطلب الإنتاج ذو الحجم الكبير والمنخفض برمجة SPI مرنة، بينما تعطي خطوط الإنتاج ذات الحجم الكبير والسيارات الأولوية للاستقرار واتساق البيانات. يعد اختيار قدرة SPI بناءً على متطلبات الإنتاج أمرًا ضروريًا لتحقيق النجاح على المدى الطويل.
إن التحكم في عيوب فحص معجون اللحام لا يتعلق بإضافة المزيد من خطوات الفحص - بل يتعلق بتصميم خط SMT بحيث يتم منع العيوب واكتشافها مبكرًا وتصحيحها بشكل منهجي.
تتعامل تكنولوجيا المعلومات والاتصالات مع SPI من منظور خط SMT الكامل بدلاً من التعامل معها كآلة مستقلة. أثناء تخطيط خط SMT، تقوم تكنولوجيا المعلومات والاتصالات بتقييم نوع المنتج وكثافة المكونات وحجم الإنتاج وأهداف الجودة لتحديد كيفية تفاعل SPI مع الطابعات وآلات التنسيب وأنظمة الفحص النهائية.
بالإضافة إلى اختيار المعدات، تدعم تكنولوجيا المعلومات والاتصالات العملاء من خلال إعداد العملية وتعريف معلمة SPI وتدريب المشغلين. وهذا يضمن تفسير بيانات SPI بشكل صحيح واستخدامها لتحسين العملية بدلاً من إنشاء مكالمات خاطئة غير ضرورية.
من خلال مساعدة الشركات المصنعة على التعامل مع SPI كأداة لصنع القرار بدلاً من كونها بوابة فحص بسيطة، تمكن تكنولوجيا المعلومات والاتصالات العملاء من تحويل عيوب فحص معجون اللحام إلى رؤى قابلة للتنفيذ تعمل على تحسين الاستقرار العام لخط SMT.
إن عيوب فحص عجينة اللحام ليست مجرد نتائج فحص، بل هي تحذيرات مبكرة لعدم استقرار العملية. عندما يتم فهم SPI وإدارته بشكل صحيح، يصبح أحد أقوى الأدوات لتحسين الإنتاجية والموثوقية في تصنيع SMT.
من خلال التركيز على الأسباب الجذرية، والاستفادة من ملاحظات SPI، ودمج الفحص في استراتيجية الجودة ذات الحلقة المغلقة، يمكن للمصنعين الانتقال من تصحيح العيوب التفاعلية إلى التحكم الاستباقي في العملية. بالنسبة للمصنعين الذين يسعون إلى إنتاج SMT مستقر وقابل للتطوير، يعد التحكم في عيوب فحص معجون اللحام أحد أكثر نقاط البداية فعالية.
1. ما هو أكثر عيوب فحص معجون اللحام شيوعًا؟
يعد عدم كفاية معجون اللحام هو عيب SPI الأكثر ملاحظة والسبب الرئيسي لمفاصل اللحام المفتوحة.
2. هل يمكن لـ SPI القضاء على عيوب اللحام بالكامل؟
لا يستطيع SPI إزالة العيوب من تلقاء نفسه، ولكنه يقلل بشكل كبير من معدلات العيوب عند استخدامه كجزء من عملية حلقة مغلقة.
3. كم مرة ينبغي مراجعة معلمات SPI؟
يجب مراجعة معلمات SPI كلما تغيرت المواد أو التصميمات أو الظروف البيئية.
4. هل SPI ضروري لإنتاج SMT منخفض الحجم؟
نعم. حتى في الإنتاج منخفض الحجم، يوفر SPI معلومات قيمة حول استقرار العملية ويساعد على منع إعادة العمل المكلفة.
