Σ-G5SⅡ
I.C.T
| الكمية: | |
|---|---|
| منصة تجميع SMT عالية السرعة

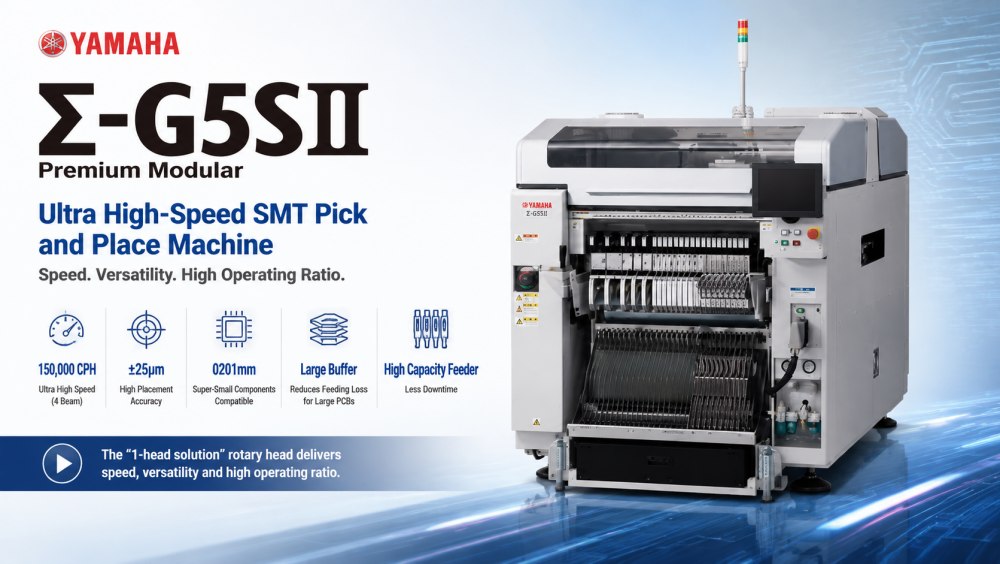

تم تصميم Yamaha Σ-G5SⅡ لخطوط إنتاج تجميع PCB فائقة السرعة حيث تعتبر الكفاءة والدقة أمرًا بالغ الأهمية. إنه يستخدم هيكل محرك مباشر دوار برأس واحد مدمج مع بنية متعددة الحزم لتحقيق إنتاجية عالية للغاية مع الحفاظ على استقرار الوضع. ومع دعم تكوينات المسار الفردي والمزدوج، فإنه يتكيف مع تخطيطات المصنع المختلفة بسهولة.
هذه الآلة مناسبة للإلكترونيات الاستهلاكية وإضاءة LED ووحدات السيارات وإنتاج ثنائي الفينيل متعدد الكلور للتحكم الصناعي. فهو يتعامل مع المكونات بدءًا من شرائح 0201 الصغيرة جدًا وحتى IC والموصلات الأكبر حجمًا. بفضل سعة وحدة التغذية المتقدمة والتحكم الذكي في الحركة، يضمن Σ-G5SⅡ إنتاجًا مستقرًا لمدة ساعة طويلة مع الحد الأدنى من وقت التوقف عن العمل.
| ميزات المنتج
يحقق Σ-G5SⅡ ما يصل إلى 150,000 CPH باستخدام بنية عالية السرعة مكونة من 4 شعاع. وهذا يسمح بالتركيب المتزامن متعدد المواضع، مما يؤدي إلى تحسين الإنتاجية بشكل كبير لبيئات الإنتاج الضخم. إنه مصمم للمصانع التي تتطلب تجميعًا مستمرًا لثنائي الفينيل متعدد الكلور بكميات كبيرة مع أداء إخراج مستقر.

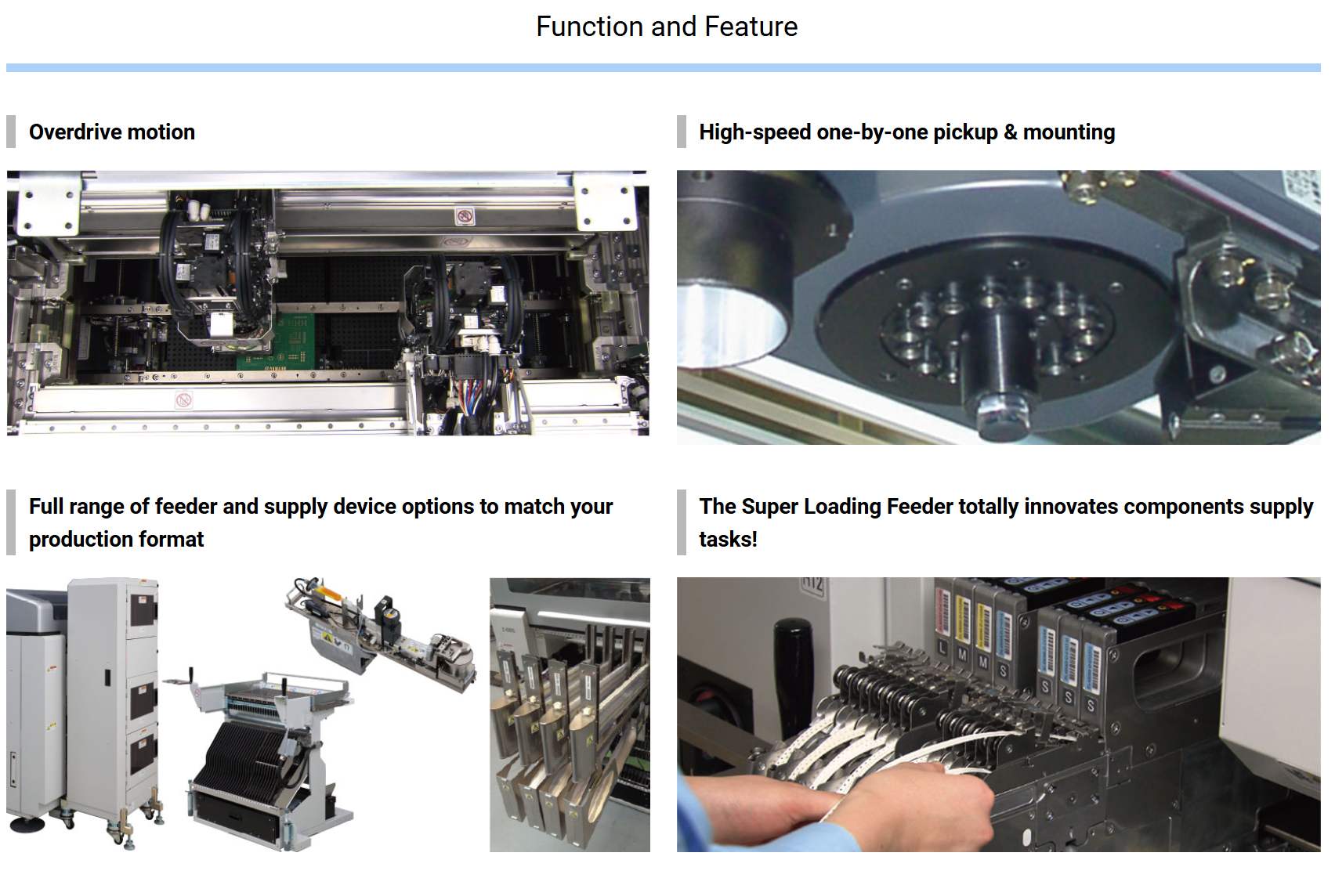

يزيل نظام الرأس الدوار هياكل النقل الميكانيكية المعقدة. يؤدي ذلك إلى تحسين سرعة الاستجابة وتقليل الاهتزاز أثناء التشغيل. والنتيجة هي دقة أعلى، وتحكم أكثر سلاسة في الحركة، ومتطلبات صيانة أقل على مدار دورات الإنتاج الطويلة.
يدعم الجهاز مجموعة واسعة من المكونات بما في ذلك شرائح 0201، والمكونات الدقيقة 03015، وحزم IC الأكبر. وتسمح هذه المرونة للمصنعين بإنتاج مركبات ثنائي الفينيل متعدد الكلور ذات المنتجات المختلطة دون تغيير المعدات، مما يؤدي إلى تحسين كفاءة الإنتاج وتقليل وقت تغيير الخط.
بفضل دقة الوضع التي تبلغ ± 25 ميكرومتر في ظل الظروف المحسنة، يضمن Σ-G5SⅡ جودة تركيب موثوقة حتى عند السرعات العالية. تحافظ أنظمة محاذاة الرؤية المتقدمة وتصحيح الوقت الفعلي على دقة متسقة للمجموعات الإلكترونية الحساسة.
يدعم النظام ما يصل إلى 180 ممرًا للتغذية، مما يتيح توريد المكونات على نطاق واسع دون إعادة التعبئة بشكل متكرر. وهذا يقلل من وقت التوقف عن العمل ويدعم عمليات الإنتاج الطويلة دون انقطاع، خاصة بالنسبة لبيئات التصنيع عالية المزيج.
| مواصفة
| نموذج | ∑-G5SⅡ | |
| ينطبق ثنائي الفينيل متعدد الكلور | حارة واحدة | الطول 610 × العرض 510 مم إلى الطول 50 × العرض 50 مم (اختياري: الطول 1200 × العرض 510 إلى الطول 50 × العرض 50 مم) |
| حارة مزدوجة | الطول 610 × العرض 250 ملم إلى الطول 50 × العرض 84 ملم (تغذية مزدوجة) الطول 610 × العرض 415 ملم (تغذية فردية) | |
| القدرة على التركيب | مواصفات متعددة الرؤوس × 2 عالية السرعة: 90,000 CPH (حارة واحدة / حارة مزدوجة) | |
| دقة التركيب | رأس متعدد عالي السرعة (HM). | 0201/03015: ±25 ميكرومتر/80,000 CPH 0402: ±36 ميكرومتر/85,000 CPH 0603: ±40 ميكرومتر/90,000 CPH |
| رأس مرن متعدد (FM). | ± 15 ميكرومتر | |
| المكونات القابلة للتطبيق | رأس متعدد عالي السرعة (HM). | 0201 إلى الطول 44 × العرض 44 × الارتفاع 12.7 ملم أو أقل |
| رأس مرن متعدد (FM). | 1005 إلى الطول 72 × العرض 72 × الارتفاع 25.4 مم أو تحت الموصل: 150 × 26 مم | |
| عدد أنواع المكونات | 120 نوعا كحد أقصى. (مكافئ شريط بعرض 8 مم) | |
| مزود الطاقة | تيار متردد ثلاثي الطور 200 فولت ±10%، 50/60 هرتز | |
| مصدر إمداد الهواء | 0.45 إلى 0.69 ميجا باسكال (4.6 إلى 7 كجم قوة/سم⊃2;) | |
| البعد الخارجي (باستثناء التوقعات) | الطول 1,280 × العرض 2,240 × الارتفاع 1,450 ملم | |
| وزن | تقريبا. 1800 كجم | |
*المواصفات والمظهر عرضة للتغيير دون إشعار مسبق.
| قائمة معدات خط SMT
يتم دمج Σ-G5SⅡ بشكل شائع في خط إنتاج SMT كامل بما في ذلك طابعة معجون اللحام ونظام فحص SPI وفرن إعادة التدفق وآلة فحص AOI ومعدات معالجة PCB. توفر تكنولوجيا المعلومات والاتصالات تكاملاً كاملاً للخط يغطي حلول SMT وDIP والطلاء وأتمتة المصانع الذكية لمساعدة العملاء على بناء أنظمة تصنيع إلكترونيات فعالة وقابلة للتطوير في جميع أنحاء العالم.
| فيديو نجاح العملاء
نجحت شركة ICT في تسليم خط إنتاج SMT أوتوماتيكي بالكامل إلى عميل في كازاخستان لتصنيع إمدادات الطاقة. سافر فريقنا الهندسي إلى مصنع العميل لتقديم خدمات التركيب والتشغيل وتدريب المشغلين في الموقع. يشتمل خط SMT على محمل، وطابعة معجون لحام أوتوماتيكية بالكامل، وآلة تحديد المواقع عالية السرعة Yamaha، وفرن إعادة التدفق، وناقلات SMT، ونظام فحص AOI غير المتصل بالإنترنت.
بعد التثبيت، حقق الخط إنتاجًا ضخمًا مستقرًا مع كفاءة محسنة ومراقبة ثابتة للجودة. أكد العميل على التشغيل السلس وأعرب عن رضاه الشديد عن أداء النظام الكامل والدعم الفني المقدم من مهندسي تكنولوجيا المعلومات والاتصالات أثناء مرحلة التدريب وبدء التشغيل.
| دعم الخدمة والتدريب
توفر تكنولوجيا المعلومات والاتصالات الدعم الفني الكامل لدورة الحياة لخطوط إنتاج SMT، بما في ذلك إرشادات التثبيت، والتشغيل في الموقع، وتدريب المشغلين، وتحسين العملية. يدعم فريقنا الهندسي العملاء العالميين من خلال خدمة الاستجابة السريعة والمساعدة في استكشاف الأخطاء وإصلاحها عن بُعد. يغطي التدريب تشغيل الماكينة وإجراءات الصيانة والبرمجة وتحسين الإنتاج لضمان قدرة العملاء على تحقيق أداء تصنيع مستقر وفعال من اليوم الأول.
| مدح العملاء
يدرك العملاء بشدة الاستقرار وكفاءة الإنتاج لحلول تكنولوجيا المعلومات والاتصالات SMT. يقدر العديد من العملاء دعم التثبيت الاحترافي من مهندسينا وأداء الماكينة الموثوق به أثناء التشغيل على المدى الطويل. تسلط التعليقات أيضًا الضوء على التواصل السريع والتعبئة الدقيقة والتسليم اللوجستي السلس. يقدر العملاء الجمع بين التكلفة التنافسية وجودة الإنتاج المتسقة التي يتم تحقيقها من خلال حلول معدات SMT الخاصة بنا.
| لدينا شهادة
تتوافق جميع معدات ICT SMT مع المعايير الدولية بما في ذلك أنظمة شهادات CE وRoHS وISO9001. تتبع عملية التصنيع لدينا إجراءات مراقبة الجودة الصارمة، والتي تشمل فحص الوارد، والتحقق من التجميع، واختبار التقادم، والتحقق من صحة الأداء النهائي. يتم تطبيق تقنيات براءات الاختراع المتعددة في حلول SMT الخاصة بنا، مما يضمن أداءً موثوقًا وعمر خدمة طويل وجودة إنتاج مستقرة لعملاء تصنيع الإلكترونيات العالميين.
| حول تكنولوجيا المعلومات والاتصالات والمصنع
ICT هي شركة عالمية تقدم حلول SMT وDIP وتتمتع بقدرات قوية في مجال البحث والتطوير والتصنيع والخدمات الهندسية. ومع النمو السريع للأعمال في السنوات الأخيرة، قمنا بخدمة آلاف العملاء في أكثر من 80 دولة ومنطقة. تم تجهيز مصنعنا بأنظمة فحص الجودة الصارمة وعمليات الإنتاج الموحدة لضمان أداء ثابت للآلة.
نحن نقدم حلول خط SMT كاملة بما في ذلك آلات التنسيب، وأنظمة الطباعة، وأفران إعادة التدفق، وأنظمة الفحص، ومعدات التشغيل الآلي. ومن خلال فريق هندسي قوي وشبكة خدمات عالمية، تواصل تكنولوجيا المعلومات والاتصالات دعم العملاء في بناء مصانع ذكية ذات كفاءة أعلى واستقرار وقيمة إنتاجية طويلة الأجل.
