T420
I.C.T
smt pcb metal coating machines
| الكمية: | |
|---|---|

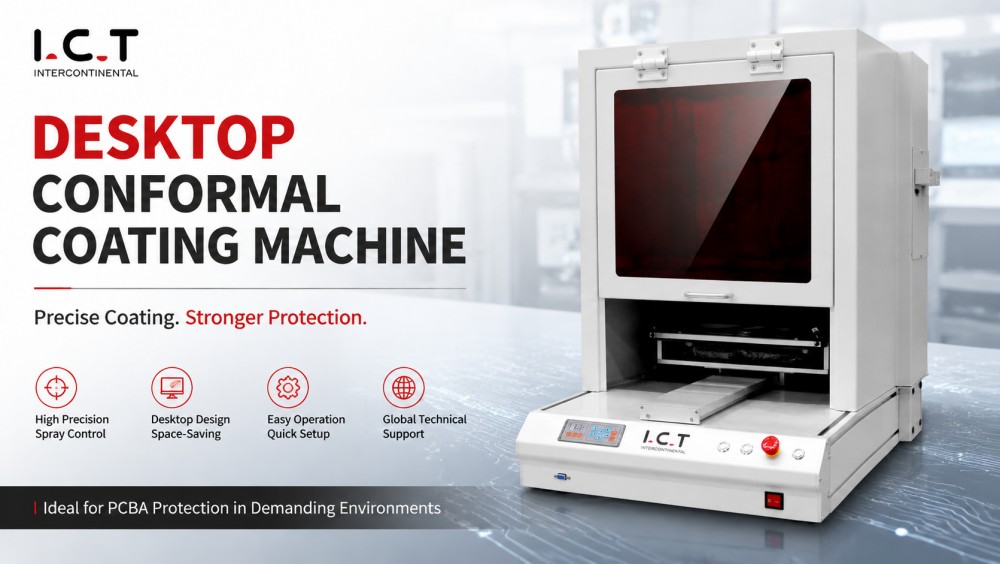

تم تصميم آلة الطلاء المطابقة لسطح المكتب SMT PCBA لطلاء PCB بكميات صغيرة أو النموذج الأولي بدقة عالية. تسمح الحركة ثلاثية المحاور بالتطبيق الانتقائي على مركبات ثنائي الفينيل متعدد الكلور أحادية أو مزدوجة الجوانب. إنها تستوعب أحجام الألواح من 50×50 إلى 400×400 مم مع ارتفاعات تصل إلى 80 مم. يتضمن النظام مادة سعة 10 لترًا وخزانات تنظيف سعة 2 لترًا وصمامات رش قابلة للتعديل. يمكن للمشغلين برمجة النقاط والخطوط والدوائر والأقواس والمنحنيات. إن التغيير السريع للمنتج والواجهة البديهية تجعله مثاليًا للإنتاج دون الاتصال بالإنترنت، والخطوط التجريبية الصغيرة، وبيئات المختبرات، مما يضمن نتائج طلاء مطابقة موحدة وقابلة للتكرار.

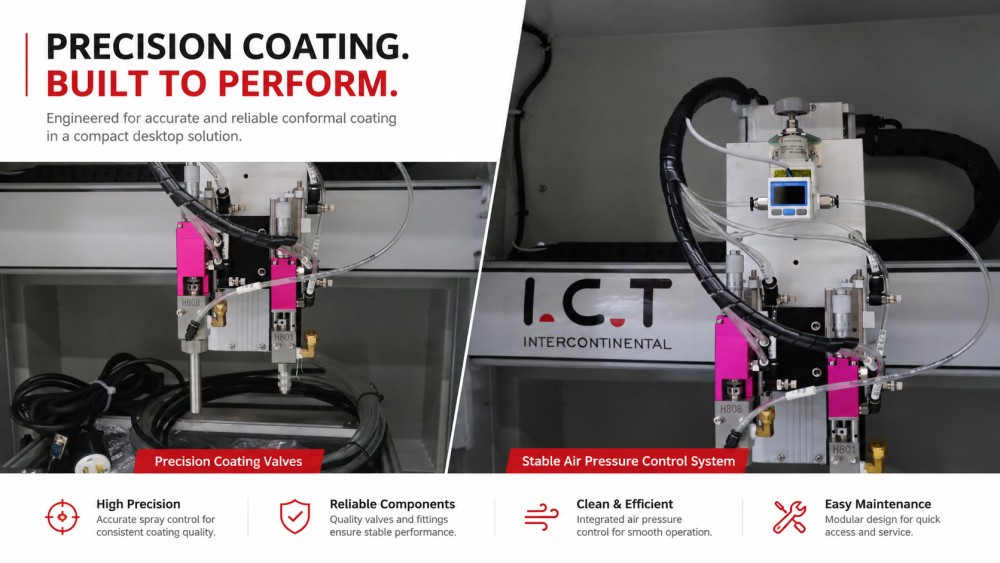

يقوم الروبوت ثلاثي المحاور بتطبيق طبقات ذات قابلية تكرار عالية عبر مركبات ثنائي الفينيل متعدد الكلور المعقدة. تتعامل الصمامات القابلة للتعديل مع اللزوجة المتعددة، بما في ذلك المواد اللاصقة فوق البنفسجية والإيبوكسي. يضمن اكتشاف الارتفاع والتعرف على الحواف تغطية موحدة مع منع الرش الزائد. يدعم اللوحات الفردية والمزدوجة. تضمن هذه الميزة جودة طلاء متسقة لإنتاج النموذج الأولي والمختبر والدفعة الصغيرة من SMT PCBA.
تعمل الناقلات والتركيبات المكتبية المدمجة على تثبيت الألواح أثناء الطلاء. تضمن محركات السائر الحركة الدقيقة. تعمل التركيبات سريعة التغيير على تقليل وقت التوقف عن العمل عند تبديل اللوحات. يعد تخطيط سطح المكتب مثاليًا للمختبرات الهندسية أو الإنتاج التجريبي أو طلاء SMT PCB صغير الحجم. يمنع النظام عدم المحاذاة ويضمن تغطية موحدة لمجموعة متنوعة من أحجام الألواح وسمكها مع الحفاظ على الكفاءة العالية.
يتضمن إمداد المواد خزانًا رئيسيًا سعة 10 لترًا وخزان تنظيف سعة 2 لترًا مع ضغط هواء منظم يبلغ 4.5-6 كجم/سم⊃2;. تسمح برمجة صندوق التدريس بتحديد المسار وتعديل حجم الطلاء. دورات التنظيف المستقلة تقلل من التلوث. يضمن تدفق المواد المتحكم فيه سماكة الطلاء المتسقة. تستوعب البرمجة المرنة تخطيطات PCB المتعددة، مما يضمن الحصول على نتائج قابلة للتكرار في بيئات إنتاج صغيرة الحجم أو غير متصلة بالإنترنت.
| البند | I.CT-T420 |
|---|---|
| عدد الصمامات | صمام التفتيت 1 قطعة، صمام الدقة 1 قطعة |
| رقم المحور | 3-محاور (X، Y، Z) |
| حجم ثنائي الفينيل متعدد الكلور | 50×50 ~ 400×400 ملم |
| سمك ثنائي الفينيل متعدد الكلور | 0.4 ~ 6 ملم |
| صفحة حرب ثنائي الفينيل متعدد الكلور | <1% |
| نظام التشغيل | محرك السائر |
| حجم المادة | 1 × دلو غراء 10 لتر + دلو تنظيف 1 × 2 لتر |
| الأعلى. سرعة | 400 ملم/ثانية |
| الأعلى. ارتفاع المكون | 80 ملم |
| عرض الرذاذ على شكل مروحة | 5 ~ 8 ملم |
| أصغر قطر للرذاذ | 5 ملم |
| الدقة المتكررة | ± 0.1 ملم |
| تغيير المنتج | <8 دقائق |
| فحص الضوء | ضوء الأشعة فوق البنفسجية |
| ضغط الهواء | 4.5 ~ 6 كجم/سم⊃2; |
| مزود الطاقة | تيار متردد 220 فولت ±10%، 50/60 هرتز، 500 واط (الخيار: 110 فولت) |
| طريقة التحكم | مقبض التحكم |
| البعد (الطول×العرض×الارتفاع) | 800×900×900 ملم |
| وزن | تقريبا. 50 كجم |
* تستمر تكنولوجيا المعلومات والاتصالات في العمل على الجودة والأداء، وقد يتم تحديث المواصفات والمظهر دون إشعار خاص.
تتكامل آلة طلاء سطح المكتب مع خطوط SMT/DIP الكاملة لتكنولوجيا المعلومات والاتصالات بما في ذلك أنظمة الالتقاط والمكان واللحام الانتقائي وAOI وأنظمة إزالة الألواح. تعمل رؤية CCD المضمنة على مراقبة جودة الطلاء. تعمل هذه الأنظمة مجتمعة على تحسين الإنتاجية وتقليل إعادة العمل والحفاظ على تغطية طلاء موحدة لمجموعات PCBA وLED. مثالية للمختبرات والخطوط التجريبية وإنتاج SMT بكميات صغيرة.
| اسم المنتج | الغرض في خط طلاء PCBA |
|---|---|
يطبق طبقات حماية دقيقة على لوحات الدوائر لتوفير الحماية ضد الغبار والماء والانفجار. | |
يعمل على تقوية الطلاء باستخدام ضوء الأشعة تحت الحمراء أو الأشعة فوق البنفسجية، مما يضمن حماية متينة وقوية. | |
ينقل لوحات الدوائر بسلاسة عبر خط الطلاء للمعالجة الفعالة. | |
يوفر ويخزن ثنائي الفينيل متعدد الكلور لخط الإنتاج، مما يضمن سلاسة الإدخال والإخراج. | |
| طلاء مطابق AOI | فحص جودة الطلاء والكشف عن العيوب لضمان معايير عالية. |
في ديسمبر 2025، قامت شركة تكنولوجيا المعلومات والاتصالات بتسليم ثلاثة خطوط إنتاج - SMT، وDIP، والطلاء - إلى شركة تصنيع إلكترونيات السيارات السعودية. تولى المهندسون التثبيت والمعايرة وتدريب المشغلين. سبق للعميل أن قام بزيارة ICT في يونيو 2025 لتفقد المعدات وعمليات الإنتاج. بعد التشغيل، حصل المهندسون على شهادات فخرية تعترف بالخدمة المهنية والموثوقية لحلول SMT وDIP وخط الطلاء الكاملة لمصنع ODM جديد قادر على البحث والتطوير والتصميم والإنتاج.
توفر تكنولوجيا المعلومات والاتصالات دعمًا شاملاً عبر عمليات SMT وDIP والطلاء. يشمل تقييم ما قبل التسليم أنواع ثنائي الفينيل متعدد الكلور ومواد الطلاء والسعة والتخطيط. بعد التسليم، يقوم المهندسون بتوفير التركيب والتشغيل وتدريب المشغلين والصيانة وتحسين العمليات. تم دمج آلة طلاء سطح المكتب في سير عمل التجميع الكامل، مما يضمن جودة طلاء قابلة للتكرار. تتلقى المرافق الجديدة التوجيه بدءًا من التخطيط وحتى الإنتاج التجريبي، بينما تحصل الخطوط الحالية على سير عمل محسّن وعمليات مستقرة.
يقدر العملاء تكنولوجيا المعلومات والاتصالات للحصول على تعليمات واضحة ودعم عملي واستجابات سريعة. يقوم المهندسون بتوجيه المشغلين لتقليل الأخطاء وتحسين الإنتاجية. التعبئة والتغليف تضمن التسليم الآمن. تتم معالجة الأسئلة الفنية أثناء التثبيت والإنتاج على الفور. يثق العملاء في تكنولوجيا المعلومات والاتصالات في إطلاق خطوط SMT وDIP وطلاء جديدة مع تحقيق نتائج طلاء PCBA موحدة وقابلة للتكرار في إنتاج دون الاتصال بالإنترنت أو بكميات صغيرة.
آلة الطلاء المطابق لسطح المكتب حاصلة على شهادة CE وISO9001. تتضمن إدارة الجودة فحص المكونات، والتحقق من التجميع، والاختبار الوظيفي، ومراجعة التعبئة، وتتبع الشحنة، والتركيب، وخدمة ما بعد البيع. تضمن هذه المعايير الطلاءات المطابقة القابلة للتكرار وعالية الجودة لإنتاج PCBA بكميات صغيرة ونماذج أولية، بما في ذلك الطلاء الانتقائي لمصابيح LED والوحدات الإلكترونية.
توفر تكنولوجيا المعلومات والاتصالات حلولاً متكاملة لمصانع SMT وDIP والطلاء والتوزيع والتجميع والروبوتات والمصانع الذكية. تقوم فرق البحث والتطوير والإنتاج والهندسة والمبيعات والخدمة الداخلية بتوجيه العملاء من التخطيط إلى الإنتاج المستقر. تغطي المشاريع العالمية توريد المعدات وتركيبها والتدريب وتحسين العمليات. تقوم تكنولوجيا المعلومات والاتصالات ببناء مرافق جديدة من 0 إلى 1 وترقية الخطوط الحالية من 1 إلى 10، مما يوفر حلول طلاء امتثالية PCBA قابلة للتطوير ودقيقة وموثوقة.
