ICT-U1
I.C.T
| الكمية: | |
|---|---|

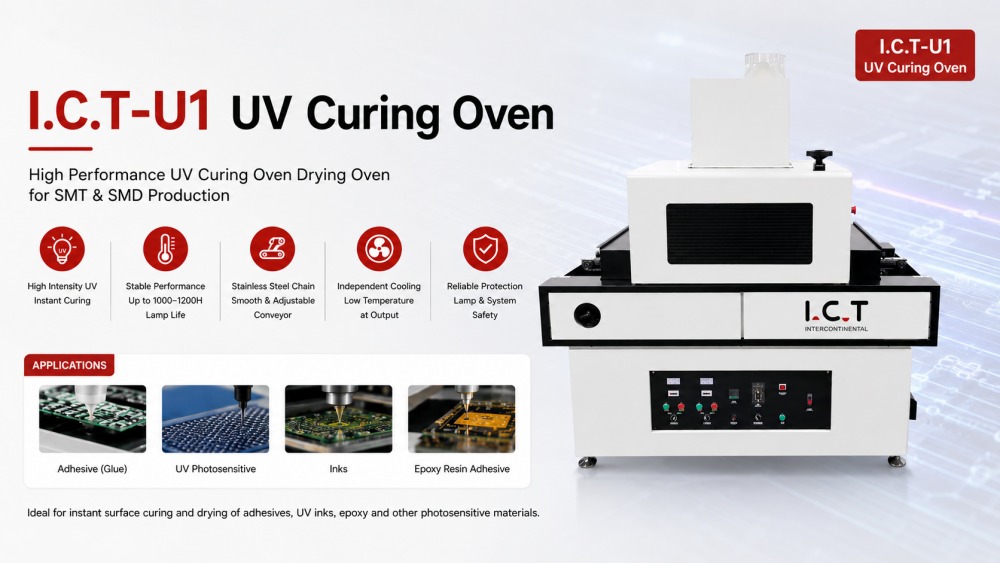

تم تصميم فرن المعالجة بالأشعة فوق البنفسجية ICT-U1 للمعالجة السريعة والموحدة للمواد اللاصقة والأحبار والطلاءات والمواد الحساسة للصور في خطوط إنتاج SMT PCB. يضمن ناقل التيفلون غير اللاصق، جنبًا إلى جنب مع التحكم في المحرك السائر، نقلًا مستقرًا وسلسًا للألواح. توفر مصابيح الأشعة فوق البنفسجية طاقة عالية الكثافة، ويتم تحسينها بواسطة الألواح العاكسة، ويمكن تعديلها بشكل مستقل حسب الارتفاع. يدعم الفرن مجموعة من أحجام ثنائي الفينيل متعدد الكلور، ويحافظ على درجة حرارة دقيقة، ويتضمن منطقة تبريد لحماية المكونات بعد المعالجة. يعمل هذا النظام على تحسين الإنتاجية وتقليل العيوب وتوفير نتائج متسقة في إنتاج SMT PCB بكميات كبيرة.

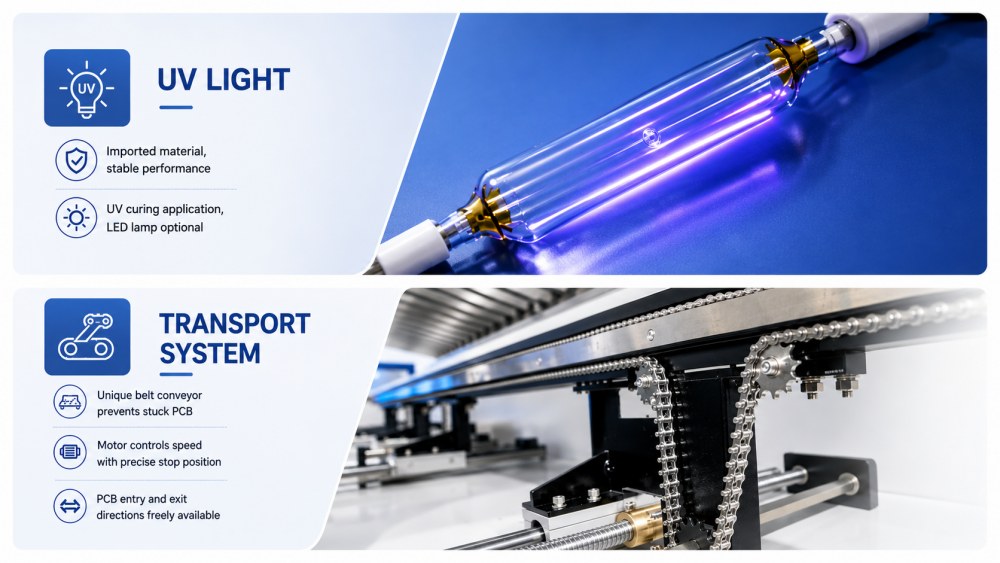

توفر مصابيح الأشعة فوق البنفسجية طاقة عالية الكثافة وسريعة المعالجة عبر مناطق متعددة. يمكن التحكم بشكل مستقل في كل مصباح من حيث الارتفاع ووقت التعرض. تعمل الأسطح العاكسة على تحسين استخدام الطاقة مع تقليل استهلاك الطاقة. تشتمل ميزات الأمان على الحماية من درجة الحرارة الزائدة، والكشف عن المصابيح غير الطبيعية، وأجهزة الإنذار المدمجة. يضمن النظام معالجة موحدة للمواد اللاصقة والطلاءات والأحبار مع حماية مكونات ثنائي الفينيل متعدد الكلور الحساسة. يمكن للمشغلين التحكم في كثافة المواد المختلفة والتعرض لها، مما يدعم عمليات SMT المتعددة مع نتائج متسقة واستخدام فعال للطاقة.
الناقل مصنوع من مادة التيفلون غير اللاصقة، ويتم تشغيله بواسطة محرك متدرج مع سرعة قابلة للتعديل تتراوح بين 500-5000 مم/دقيقة. تضمن آلية العازلة والدفع تحديد الموقع بدقة والنقل السلس عبر غرفة الأشعة فوق البنفسجية. تكتشف مستشعرات الألياف الضوئية وجود اللوحة ومحاذاتها، مما يمنع الاصطدامات وسوء التغذية. الارتفاع العمودي والمسافات تلائم الألواح التي يصل ارتفاعها إلى ±100 مم وعرضها 500 مم. تعمل مناطق التبريد المستقلة على تقليل درجة حرارة سطح PCB بعد المعالجة، مما يقلل من الضغط الحراري ويحافظ على جودة اللوحة عبر خطوط إنتاج SMT عالية الإنتاجية.
| تحديد:
| تحديد | ICT-U1 |
| ينقل | سلسلة الفولاذ المقاوم للصدأ |
| نظام التحكم | أداة |
| سرعة النقل | 500～5000 مم/دقيقة |
| كمية ضوء الأشعة فوق البنفسجية | 2 مجموعة |
| قوة ضوء الأشعة فوق البنفسجية | 5 كيلو واط/مجموعة |
| مصدر ضوء الأشعة فوق البنفسجية | فرقة UVA |
| طول الموجة الرئيسية | 365 نانومتر |
| تعديل ارتفاع ضوء الأشعة فوق البنفسجية | Adjustable |
| أقصى ارتفاع لـ PCBA | ± 100mm |
| أقصى عرض لـ PCBA | 500mm |
| إمدادات كهربائية | 3 فاز، 380 فولت، 50/60 هرتز |
| البعد (l*w*h) | 1800*970*1835mm |
| وزن | حوالي 350 كجم |
* يتم الحصول على البيانات تحت درجة حرارة محيطة تبلغ 25 درجة مئوية ورطوبة تبلغ 60%
* تكنولوجيا المعلومات والاتصالات تستمر في العمل على الجودة والأداء ، ويمكن تحديث المواصفات والمظهر دون إشعار معين.
| قائمة معدات خط طلاء PCBA
يتكامل فرن المعالجة بالأشعة فوق البنفسجية هذا بسلاسة مع خطوط الطلاء والتوزيع الكاملة لـ SMT الخاصة بشركة ICT، بما في ذلك آلات الطلاء المتوافقة، والموزعات النفاثة، وناقلات PCB، وفحص AOI، ومعدات إزالة الألواح. يوفر الفرن عملية معالجة يتم التحكم فيها بينما تقوم آلات الطلاء بحماية أسطح الألواح. تكتمل أفران المعالجة عملية تصلب المواد، وتتحقق AOI من الجودة، كما تقوم عملية إزالة الألواح بفصل مركبات ثنائي الفينيل متعدد الكلور النهائية. ويضمن الجمع بين هذه الأجهزة سير عمل سلسًا وجودة متسقة وتقليل إعادة العمل في بيئات تجميع SMT PCB ذات الحجم الكبير.
| اسم المنتج | الغرض في خط طلاء PCBA |
|---|---|
يطبق طبقات حماية دقيقة على لوحات الدوائر لتوفير الحماية ضد الغبار والماء والانفجار. | |
يعمل على تقوية الطلاء باستخدام ضوء الأشعة تحت الحمراء أو الأشعة فوق البنفسجية، مما يضمن حماية متينة وقوية. | |
ينقل لوحات الدوائر بسلاسة عبر خط الطلاء للمعالجة الفعالة. | |
يوفر ويخزن ثنائي الفينيل متعدد الكلور لخط الإنتاج، مما يضمن سلاسة الإدخال والإخراج. | |
| طلاء مطابق AOI | فحص جودة الطلاء والكشف عن العيوب لضمان معايير عالية. |
| فيديو نجاح العملاء
في أبريل 2026، قامت شركة ICT بتسليم خط SMT كاملًا إلى شركة تصنيع إلكترونيات السيارات البرتغالية التي تنتج لوحات نظام الإضاءة والتحكم. أجرى المهندسون عمليات التثبيت في الموقع، وإعداد الناقل، وتدريب المشغلين. قام الفريق بإرشاد الموظفين حول تشغيل الفرن وإدارة التبريد والصيانة اليومية. أشاد العميل بالتركيب السلس والأداء المتسق للفرن والإرشادات العملية الواضحة. كان المشغلون قادرين على إدارة الخط بفعالية، والحفاظ على جودة معالجة متسقة عبر جميع مجموعات ثنائي الفينيل متعدد الكلور، بدءًا من المواد اللاصقة وحتى الطلاءات، طوال فترة الإنتاج.
| دعم الخدمة والتدريب
توفر تكنولوجيا المعلومات والاتصالات الخدمة لمصنع SMT بأكمله، وليس فقط للآلات الفردية. يغطي تقييم ما قبل التسليم نوع ثنائي الفينيل متعدد الكلور والمواد وإنتاجية الإنتاج ومساحة العمل والتوسع المستقبلي. بعد التسليم، يقوم المهندسون بتوفير التركيب والتشغيل وتدريب المشغلين وإرشادات الصيانة وتحسين العملية. يضمن الفريق التكامل السلس للمعالجة بالأشعة فوق البنفسجية مع معدات الطلاء والتوزيع والفحص والمناولة وتفكيك الألواح. يتم توجيه المصانع الجديدة من التخطيط التخطيطي إلى الإنتاج التجريبي. تتلقى الخطوط الحالية تحسينات في سير العمل، وإدارة متوازنة للخطوط، وتشغيلًا مستقرًا، مما يدعم المعالجة الدقيقة لـ SMT PCB بكميات كبيرة.
| ماذا يقول عملاؤنا
يقدر العملاء تكنولوجيا المعلومات والاتصالات للحصول على الدعم العملي والعملي. في مشاريع SMT الكاملة، يقدم المهندسون إرشادات واضحة للتشغيل والتدريب وحماية التغليف والاستجابات السريعة. تحمي عبوات التصدير الآلات أثناء التسليم لمسافات طويلة. تتم معالجة الأسئلة الفنية أثناء التثبيت أو الإنتاج على الفور من خلال فرق المبيعات والهندسة المنسقة. يكتسب العملاء الثقة في إطلاق خطوط SMT جديدة، وتوسيع نطاق الإنتاج، والحفاظ على نتائج معالجة متسقة وعالية الجودة عبر المواد اللاصقة والأحبار والطلاءات.
| الشهادات والمعايير
تحافظ تكنولوجيا المعلومات والاتصالات على إدارة الجودة المنظمة لمصانع SMT. فرن المعالجة بالأشعة فوق البنفسجية حاصل على شهادة CE ويلبي معايير السلامة الدولية. تتضمن مراقبة الجودة فحص المكونات والتحقق من التجميع واختبار الوظائف وتأكيد التعبئة وتتبع الشحنات وسجلات التثبيت وخدمة ما بعد البيع. تضمن هذه الخطوات أداء معالجة موثوقًا وقابلًا للتكرار، وتقليل المخاطر التشغيلية، والحفاظ على جودة متسقة لإنتاج SMT PCB عالي الإنتاجية. يضمن النظام معالجة مستقرة عبر أنواع متعددة من الألواح ومواد المعالجة.
