تكنولوجيا المعلومات والاتصالات-ASM08
I.C.T
| الكمية: | |
|---|---|

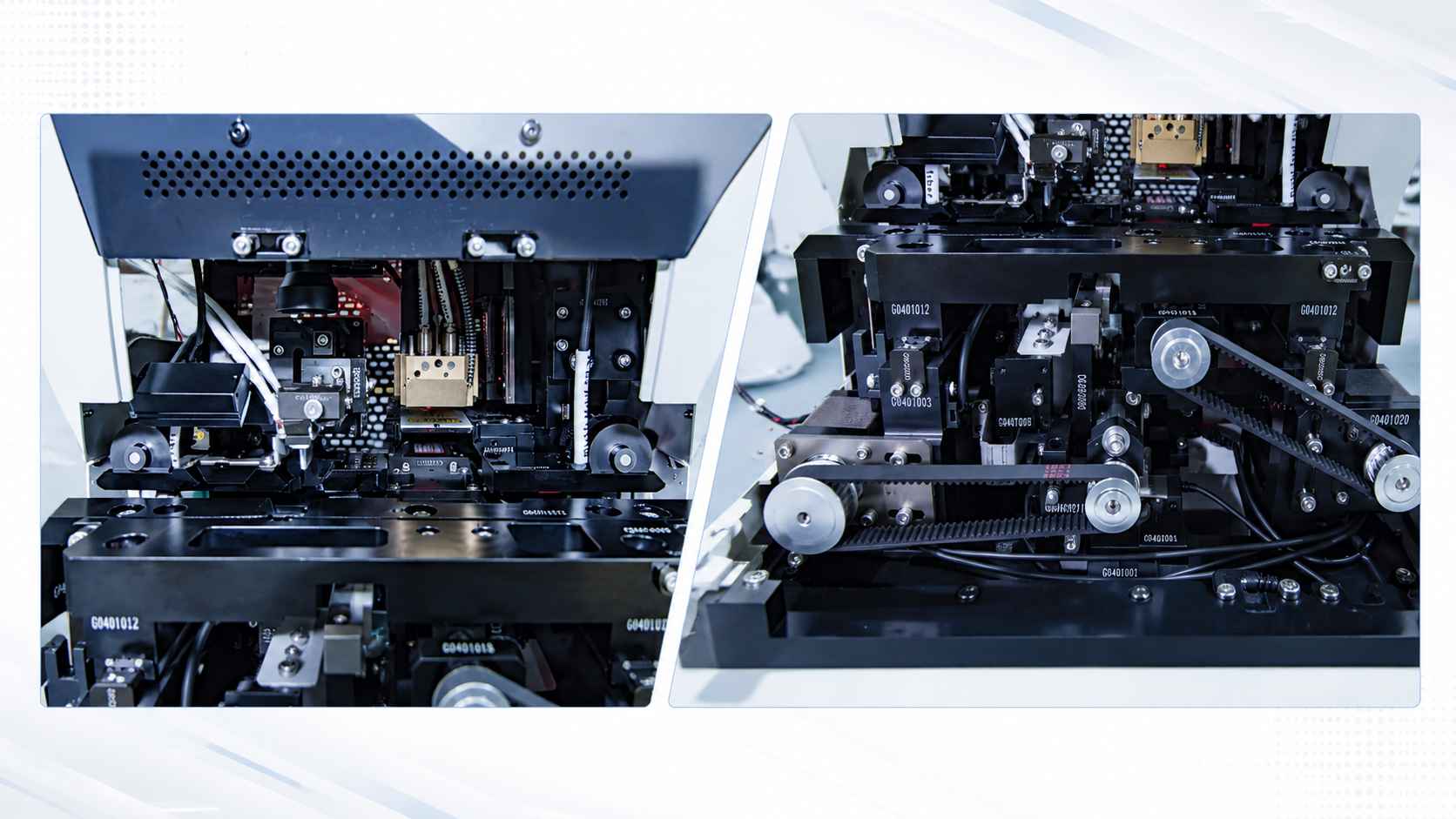

يستخدم نظام الرؤية كاميرات CCD مع مصادر إضاءة علوية وسفلية للكشف عن أقسام الشريط الفارغة وتأكيد موضع القطع الصحيح. يمكنه التعرف على المكونات الأعلى من 01005، وتحديد تباعد المكونات، وإنشاء قوالب وضع علامات على المكونات لتقليل أخطاء المواد. تستخدم وحدة النقل محركات مستقلة وقضبان توجيه دقيقة لتحريك الشريط الناقل بثبات. تعمل عجلات الدفع ذات الأسنان الدقيقة على تحسين الاحتكاك، بينما يمنع الضغط على الأغطية على كلا الجانبين حركة الشريط أثناء المعالجة. يمكن أيضًا ضبط سكة التوجيه تلقائيًا وفقًا لنوع الشريط المحدد. تساعد هذه الأنظمة معًا آلة الربط الذكية الأوتوماتيكية SMT في الحفاظ على تحديد موضع الشريط بدقة، والتغذية المستقرة، والربط الموثوق به عبر بكرات المكونات المختلفة.

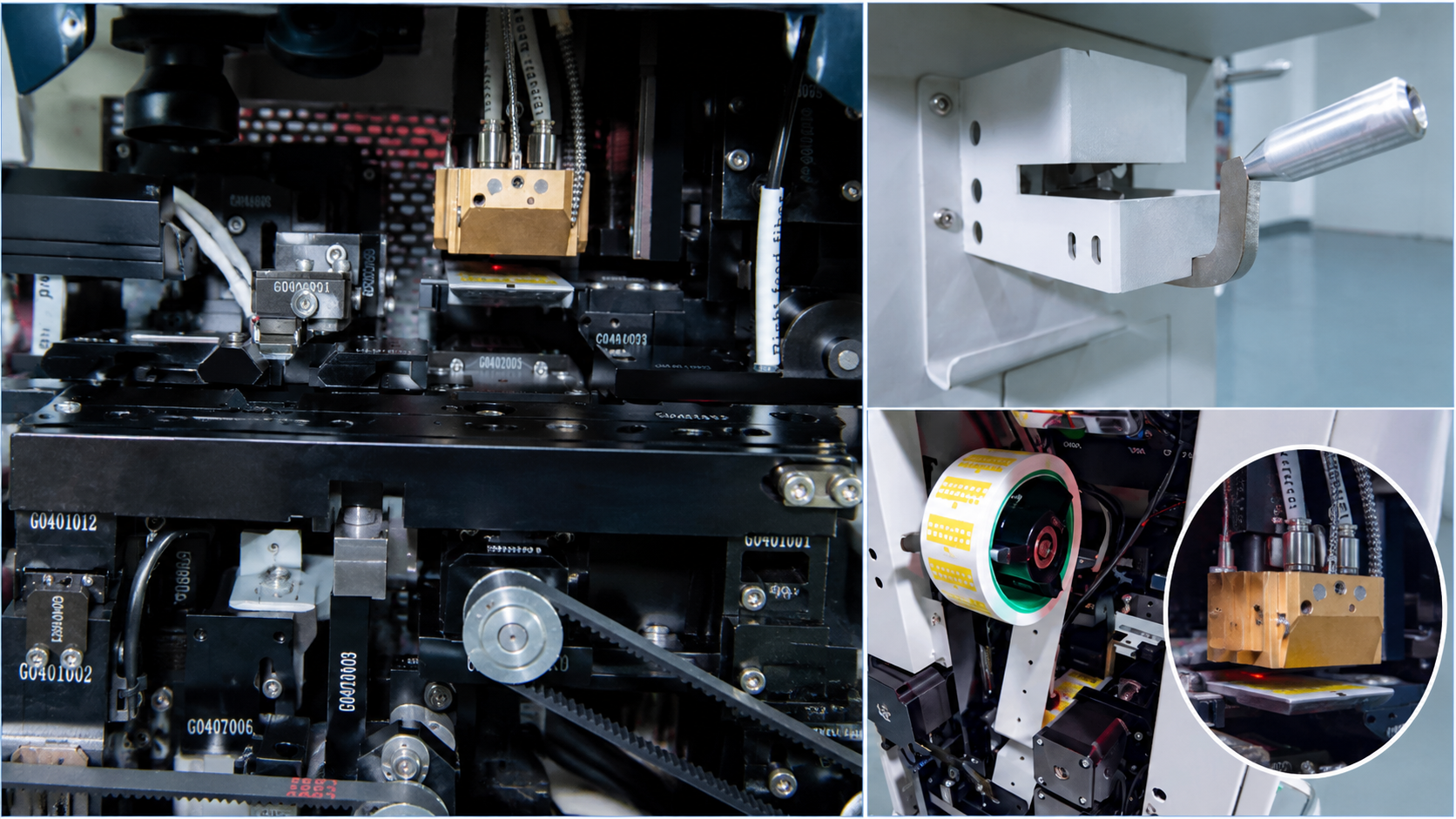

تستخدم وحدة القطع شفرة مدمجة عالية الصلابة لإنتاج شريط نظيف وسلس. يقوم نظام CCD أولاً بتحديد موضع الشريط الفارغ، ثم تقوم الآلة بالقطع تلقائيًا عند النقطة الصحيحة. يتم أيضًا تضمين أداة قطع يدوية خارجية لإزالة مقاطع الشريط الفارغة الطويلة قبل التشغيل التلقائي. أثناء الربط، تقوم مضخة التفريغ بتثبيت الشريط اللاصق بقوة، بينما يدعم رأس الامتزاز الساخن الترابط المستقر. تحافظ وحدة التحكم المستقلة في درجة الحرارة على ظروف تسخين ثابتة. تتحكم محركات السائر وهيكل التروس الحاصل على براءة اختراع في عملية الربط بدقة عالية. تساعد المحركات المتعددة أيضًا على منع انحشار الشريط وانسداد مخرج النفايات، مما يسمح لآلة الربط الذكية التلقائية بتحقيق معدل نجاح يصل إلى 98%.
يستخدم نظام التحكم جهاز كمبيوتر صناعي، وبطاقة تحكم IO، وبرامج تشغيل مستقلة متعددة لإدارة كل وحدة عمل. يدعم هذا الهيكل التشغيل المستقر ويجعل الصيانة أسهل. يساعد الهوائي الممتد في الحفاظ على إشارة موثوقة في جميع أنحاء ورشة العمل، بينما تسمح بطاريات الليثيوم القابلة لإعادة الشحن للماكينة بالتحرك بحرية دون اتصال طاقة ثابت. واجهة المشغل الموجهة بسيطة بما يكفي ليتعلمها المستخدمون الجدد في غضون خمس دقائق تقريبًا. تتوفر واجهات باللغتين الصينية والإنجليزية، كما يتوفر ماسح ضوئي للرموز الشريطية بشكل قياسي للتحقق من المواد. يدعم النظام أيضًا استيراد BOM، والتحليل التلقائي للبيانات، واتصال MES الاختياري، وقياس قيمة RC الاختياري لشريط 8 مم، مما يعمل على تحسين إمكانية التتبع ومنع الأخطاء.
| تحديد
| رقم | ICT-ASM08 | I.CT-AISM08 | I.CT-ASM24 | |
|---|---|---|---|---|
| 1 | نموذج | تكنولوجيا المعلومات والاتصالات-ASM08 | تكنولوجيا المعلومات والاتصالات-AISM08 | تكنولوجيا المعلومات والاتصالات-ASM24 |
| 2 | أداة قياس RC | ن/أ | معيار | ن/أ |
| 3 | مثال | شريط 8 ملم | شريط 8 ملم | شريط 8 / 12 / 16 / 24 ملم |
| 4 | المركب المطبق | العلامات التجارية SMT الكاملة | العلامات التجارية SMT الكاملة | العلامات التجارية SMT الكاملة |
| 5 | شريط SMT (مم) | ورق 8 مم / 8 مم منقوش | ورق 8 مم / 8 مم منقوش | ورق مقاس 8 / 12 / 16 / 24 مم ومنقوش |
| 6 | وضع الربط | قطع السيارات / الربط التلقائي | قطع السيارات / الربط التلقائي | قطع السيارات / الربط التلقائي |
| 7 | حجم شريط الربط | 32 ملم | 32 ملم | 32 ملم × 2 |
| 8 | حزمة شريط الربط | بكرة | بكرة | بكرة |
| 9 | رقم شريط الربط | 1 | 1 | 2 |
| 10 | دقة الربط | ± 0.2 ملم | ± 0.2 ملم | ± 0.05 ملم |
| 11 | كشف الشريط الفارغ | CCD | CCD | CCD |
| 12 | رقم اتفاقية مكافحة التصحر | 1 | 2 | 1 |
| 13 | الربط دورة الوقت | 6-12 ثانية* | 6-12 ثانية* | 6-12 ثانية* |
| 14 | معدل النجاح على المركب | 95% | 98% | 98% |
| 15 | MES | المدعومة | المدعومة | المدعومة |
| 16 | طريقة التحكم | جهاز كمبيوتر | جهاز كمبيوتر | جهاز كمبيوتر |
| 17 | مزود الطاقة | بطاريتين ليثيوم 24 فولت | بطاريتين ليثيوم 24 فولت | بطاريتين ليثيوم 24 فولت |
| 18 | وقت توريد البطارية | 12-14 ساعة | 12-14 ساعة | 12-14 ساعة |
| 19 | الأبعاد (مم) | 550 × 470 × 1300 | 400 × 470 × 1400 | 360 × 310 × 1320 |
| 20 | وزن | تقريبا. 65 كجم | تقريبا. 65 كجم | تقريبا. 70 كجم |
| قائمة معدات خط SMT
يمكن أن يشتمل خط إنتاج SMT الكامل على محمل ثنائي الفينيل متعدد الكلور، وطابعة معجون لحام أوتوماتيكية بالكامل، ونظام SPI، وآلات الالتقاط والمكان، والناقلات، وفرن إعادة التدفق، ونظام فحص AOI، وأداة تفريغ ثنائي الفينيل متعدد الكلور، وآلة إزالة الألواح، ومعدات التنظيف. تدعم آلة الربط الذكية الأوتوماتيكية SMT هذا الخط من خلال مساعدة المشغلين على استبدال بكرات المكونات دون إنشاء توقفات طويلة لآلة التنسيب. وهو مفيد بشكل خاص عندما يتعامل المصنع مع العديد من أنواع المكونات، أو الطلبات كبيرة الحجم، أو التغييرات المتكررة للبكرة. يمكن لتكنولوجيا المعلومات والاتصالات تقييم حجم ثنائي الفينيل متعدد الكلور وأنواع المكونات والسعة المطلوبة ومساحة ورشة العمل ومتطلبات الفحص وطرق التحكم في المواد قبل التوصية بالتكوين الكامل. يعمل هذا النهج المتكامل على تحسين مطابقة المعدات وتدفق المواد وفحص الجودة وتوسيع الإنتاج في المستقبل.
