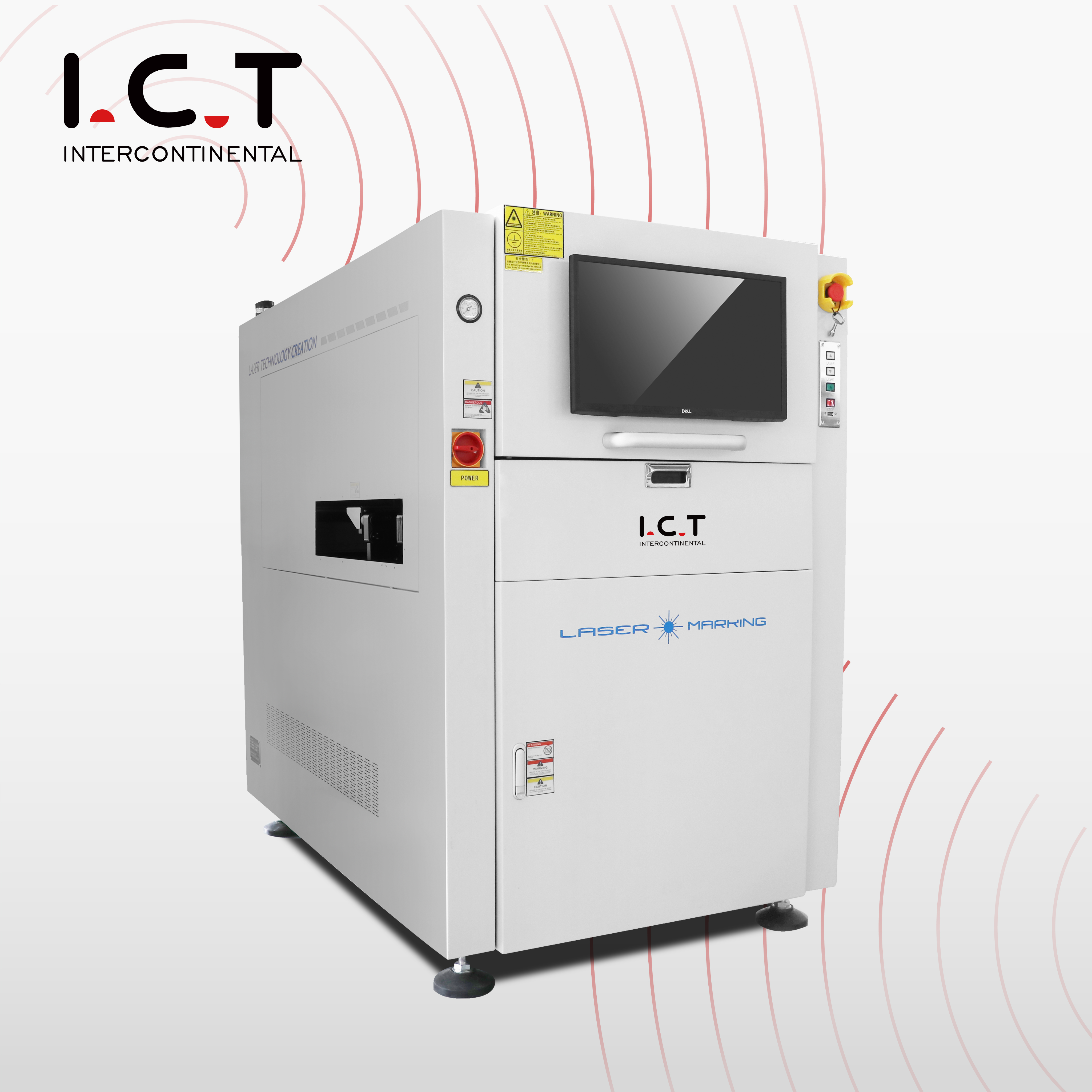

| آلة الوسم بالليزر Raycus
توفر آلة الوسم بالليزر Raycus علامات دقيقة للإلكترونيات الصناعية. يقوم بطباعة الشعارات ورموز QR وأرقام الدُفعات على مركبات ثنائي الفينيل متعدد الكلور ومصابيح LED والمكونات الأخرى. يسمح الضبط التلقائي للمحور Z وتحديد موضع CCD بوضع علامات دقيقة متعددة الزوايا. ويضمن تكامل البرامج اتصالات MES/ERP سلسة، وتسجيل بيانات الإنتاج في الوقت الفعلي. تم تصميم الماكينة لتحقيق إنتاجية عالية، وتعمل على تحسين الكفاءة وإمكانية التتبع عبر خطوط تصنيع الإلكترونيات.
| ميزة آلة الوسم بالليزر SMT
خيارات الليزر المتعددة
توفر أشعة ليزر ثاني أكسيد الكربون والألياف والأشعة فوق البنفسجية والليزر الأخضر المرونة. تتم معايرة كل ليزر في المصنع وهو مناسب لمواد مختلفة بما في ذلك مركبات ثنائي الفينيل متعدد الكلور والبلاستيك والمعادن.
سرعة عالية، وضع علامات دقيقة
مجهزة بمرآة جلفانومتر عالية السرعة ونظام تحديد المواقع CCD، تضمن الآلة دقة تبلغ ±0.05 مم. العلامات نظيفة ودائمة ومتسقة.
البرامج الذكية والأتمتة
يمكن للمشغلين تحرير مهام الطباعة وتعيين مواضع متعددة النقاط والتكامل مع MES/ERP. تعمل قراءة التعليمات البرمجية التلقائية على تسجيل النتائج وإصدار تنبيهات بشأن العلامات غير القابلة للقراءة، مما يقلل الأخطاء.
صديقة للبيئة
لا المواد الاستهلاكية المطلوبة. تمنع ميزات مكافحة إعادة الطباعة العلامات المكررة. تسمح أوضاع التشغيل دون الاتصال بالإنترنت أو عبر الإنترنت بتكامل الإنتاج المرن.
| مواصفات آلة الوسم بالليزر SMT
| البند | I.CT-400 | I.CT-460 | I.CT-510 | I.CT-510L |
|---|---|---|---|---|
| وظيفة الوجه ثنائي الفينيل متعدد الكلور | داخل ثنائي الفينيل متعدد الكلور زعنفة | داخل ثنائي الفينيل متعدد الكلور زعنفة | ن/أ | ن/أ |
| أقصى حجم ثنائي الفينيل متعدد الكلور | الطول 380 × العرض 380 ملم | الطول 510 × العرض 450 ملم | الطول 510 × العرض 400 ملم | الطول 510 × العرض 460 ملم |
| نطاق العلامات | 280 × 380 ملم | 460×450 ملم | 430×400 ملم | 510 × 460 ملم |
| البعد | 835×1488×1566 ملم | 974 × 1528 × 1616 ملم | 1054×1568×1523 ملم | 1054×1470×1523 ملم |
| وزن | 700 كجم | 800 كجم | 750 كجم | 800 كجم |
| سمك ثنائي الفينيل متعدد الكلور | 0.5-5 ملم | 0.5-10 ملم | 0.5-5 ملم | 0.5-10 ملم |
| سرعة وضع العلامات | <7000 مم/ثانية | <7000 مم/ثانية | <6000 مم/ثانية | <6000 مم/ثانية |
| نوع الليزر | ليزر الأشعة فوق البنفسجية، الليزر الأخضر، ليزر الألياف، ليزر ثاني أكسيد الكربون | |||
| طول موجة الليزر | الأشعة فوق البنفسجية: 355 نانومتر، الأخضر: 532 نانومتر، الألياف: 1064 نانومتر، ثاني أكسيد الكربون: 10600 نانومتر | |||
| قوة الليزر | الأشعة فوق البنفسجية: 3 وات (خيار 5/10 وات)، الأخضر: 10 وات، الألياف: 20 وات، ثاني أكسيد الكربون: 30 وات | |||
| رفع المحور Z بالليزر | تلقائي | |||
| دقة العلامات | ± 0.05mm | |||
| ارتفاع سلامة ثنائي الفينيل متعدد الكلور | أعلى <25 مم؛ الجزء السفلي <20 مم | |||
| المنتج المعمول به | رمز الاستجابة السريعة، حبر ثنائي الفينيل متعدد الكلور، الحبر الأخضر/الأزرق، النحاس، الألومنيوم، إلخ. | |||
| نظام الموقف | اتفاقية مكافحة التصحر + مارك | |||
| وضع التشغيل | حركة الليزر X/Y | |||
| نوع الحرف | خطوط TrueType وJSF وSHX وDMF | |||
| الحد الأدنى لارتفاع الحرف | 0.1-0.4 ملم | |||
| سرعة النقل | 0-4500 مم/دقيقة | |||
| قوة | تيار متردد 220 فولت، 50/60 هرتز، إجمالي 3000 وات | |||
| ضغط الهواء | 0.5-0.6 ميجا باسكال | |||
| معيار | جهاز تنقية الدخان | |||
* تكنولوجيا المعلومات والاتصالات تستمر في العمل على الجودة والأداء ، ويمكن تحديث المواصفات والمظهر دون إشعار معين.
