| آلة لحام موجة خالية من الرصاص لخط تجميع DIP
إن آلة اللحام الموجي الخالية من الرصاص من سلسلة ICT W هي آلة لحام مموجة خالية من الرصاص SMT موثوقة ومصممة لتكون قلب خطوط إنتاج THT وخطوط تجميع DIP. تتميز آلة اللحام الموجي الخالية من الرصاص بتقنية رش كورودا اليابانية ووحدات تسخين مستقلة أفقية وهيكل متطور موفر للطاقة لتوفير لحام مثالي من خلال الفتحة مع الحد الأدنى من الأكسدة. يتطلب التشغيل العادي 7 كيلو واط فقط بينما تلبي حماية النيتروجين الاختيارية معايير الجودة الصارمة. تستخدم على نطاق واسع في إلكترونيات السيارات والعدادات الذكية وأدوات التحكم الصناعية، توفر آلة اللحام الموجي الخالية من الرصاص أداءً متميزًا وتصبح الخيار المفضل للمصانع التي تعمل على ترقية آلة اللحام الموجي الخالية من الرصاص SMT الخاصة بها.
| ميزة
فوهة كورودا اليابانية مع منطقة رذاذ قابلة للتعديل وفلتر على شكل هرم تضمن طلاء تدفق موحد ومنخفض الاستهلاك في كل مرة. يعمل التحكم الرقمي في التدفق ونظام الضغط المستقر على تقليل النفايات والحفاظ على نظافة الغرفة - وهي ميزة رئيسية لآلة اللحام الموجي الخالية من الرصاص SMT في خطوط إنتاج THT المستمرة.
تعمل الحماية المستقلة من درجة الحرارة الزائدة من جهة خارجية جنبًا إلى جنب مع التحكم في الحلقة المغلقة PLC+PID على إنشاء نسخة احتياطية كاملة للسلامة. تعمل المراقبة في الوقت الفعلي والإيقاف الفوري على حماية المشغلين والمعدات أثناء التشغيل بدون توقف لآلة اللحام الموجي الخالية من الرصاص.
توفر مناطق التسخين الأفقية المستقلة مع دوران الهواء الساخن المغلق وألواح المقوم درجة حرارة متساوية تمامًا عبر اللوحة بأكملها. يستغرق وقت الإحماء حوالي 15 دقيقة فقط ويظل استهلاك الطاقة الطبيعي عند 7 كيلو وات - وهو التصميم الأكثر كفاءة في استخدام الطاقة بين آلات اللحام الموجية الخالية من الرصاص SMT المماثلة.
| قائمة معدات خط DIP
| نموذج | W4 | W3 | W2 |
| البعد:(مم) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| الوزن (كجم) | 1500 كجم تقريبًا | حوالي 1200 كجم | 790 كجم تقريبًا |
| مزود الطاقة | 3P5W، 380/220 فولت، 50 هرتز | 3P5W، 380/220 فولت، 50 هرتز | 3P5W، 380/220 فولت، 50 هرتز |
| قوة بدء التشغيل | 32 كيلو واط | 24 كيلو واط | 16 كيلو واط |
| قوة التشغيل | 12 كيلو واط | 9 كيلو واط | 7 كيلو واط |
| نظام التحكم | PLC | ||
| نظام الرش | |||
| طريقة الإرسال | محرك الخطوة | ||
| رش الضغط | 0.25 ميجا باسكال - 0.4 ميجا باسكال | ||
| تدفق لوكس | 10-100 مل/دقيقة | ||
| قطر العادم | Φ200mm | ||
| سعة العادم | 25 م 3 / دقيقة | ||
| نظام التسخين | |||
| وضع التسخين | الهواء الساخن | ||
| وضع التحكم | معرف المنتج + SSR | ||
| منطقة التسخين | 4 | 3 | 2 |
| طول التسخين | 1800 ملم | 1600 ملم | 1200 ملم |
| درجة حرارة التسخين المسبق. | (درجة حرارة الغرفة) -250 درجة مئوية | ||
| وقت الاحماء (دقيقة) | 15 دقيقة تقريبًا (ضبط 150 درجة مئوية) | ||
| نظام الناقل | |||
| حجم ثنائي الفينيل متعدد الكلور: الطول × العرض (مم) | الحد الأدنى: 80 × 60 مم؛ الحد الأقصى: 400 × 300 مم | ||
| سرعة النقل | 0-2000 (مم/دقيقة) | ||
| ارتفاع الناقل | 750+/-20 (مم) | ||
| إصبع | مخلب هوك مزدوج (قياسي) | ||
| التحكم في عرض الناقل | يدويا | ||
| زاوية الناقل | 4 ~ 7 درجة | ||
| نظام اللحام | |||
| أسلوب وعاء اللحام | محرك ميكانيكي | ||
| مادة وعاء اللحام | تيتانيوم كامل (قياسي FT) | ||
| درجة حرارة وعاء اللحام | 300 درجة مئوية | ||
| سعة وعاء اللحام | خالية من الرصاص 350 كجم | خالية من الرصاص 300 كجم | خالية من الرصاص 250 كجم |
| آخر | |||
| نظام تنظيف الاصبع | فرشاة | ||
| قائمة معدات خط DIP

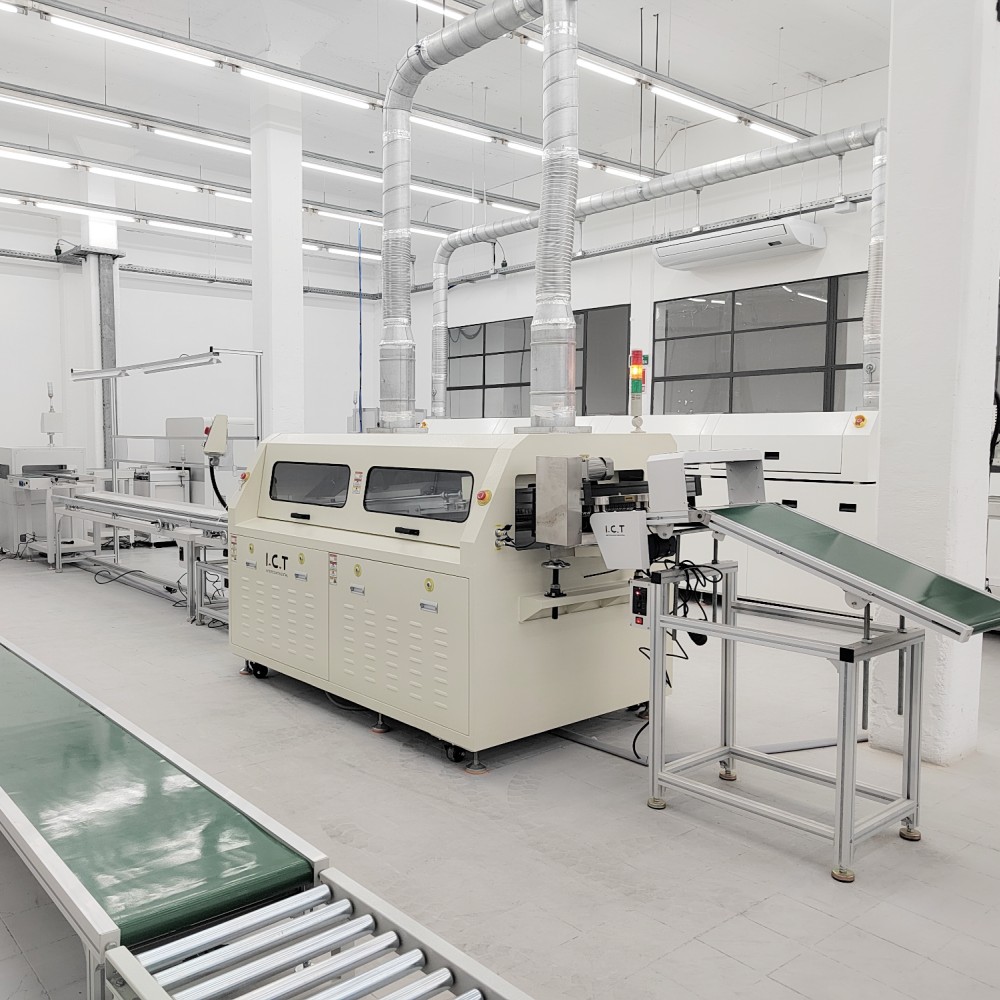

يقدم خط إنتاج DIP الخاص بنا أدوات متقدمة لتجميع PCB بكفاءة ودقة. يشتمل خط DIP الآلي بالكامل على خط إدخال DIP لوضع المكونات بدقة، ومحمل موجة لدخول ثنائي الفينيل متعدد الكلور بسلاسة، ومفرغ موجة للخروج الآمن، وخط حزام تجميع للفحوصات النهائية. يضمن خط إنتاج PCB DIP عالي الجودة التشغيل المستقر، وإدخال THT الموثوق به، والتجميع الفعال من حيث التكلفة، مما يلبي احتياجات الصناعة المتنوعة. بفضل التصميمات المعيارية والدعم العالمي من تكنولوجيا المعلومات والاتصالات، فإنه يعزز الإنتاجية للمهام التي يتم تنفيذها عبر الفتحات.
| اسم المنتج | الغرض في خط DIP |
|---|---|
يقوم تلقائيًا بوضع المكونات على مركبات ثنائي الفينيل متعدد الكلور بدقة لخط إنتاج DIP. | |
يذوب اللحام لتشكيل وصلات صلبة على مركبات ثنائي الفينيل متعدد الكلور أثناء عملية توصيل THT. | |
يتم تطبيق اللحام بشكل انتقائي على مناطق محددة للحصول على تجميع THT دقيق | |
يفحص وصلات اللحام وعيوب التنسيب على ثنائي الفينيل متعدد الكلور المُجمَّع من DIP. | |
التحقق من جودة اللحام الداخلي والعيوب المخفية في مكونات THT. | |
اختبار تكنولوجيا المعلومات والاتصالات | اختبارات الأداء الكهربائي والاتصال لثنائي الفينيل متعدد الكلور المجمعة. |
ينقل مركبات ثنائي الفينيل متعدد الكلور بسلاسة عبر خط DIP للتجميع والفحص الفعال. |
| فيديو نجاح العملاء
ذهب مهندسو تكنولوجيا المعلومات والاتصالات إلى أوروغواي لتركيب وتشغيل آلة اللحام الموجي الخالية من الرصاص من سلسلة W لشركة تصنيع أجهزة القياس الذكية. يدير العميل خط إنتاج DIP كبير الحجم ويحتاج إلى لحام مستقر وخالي من الرصاص لمركبات ثنائي الفينيل متعدد الكلور المعقدة ذات الأجزاء الكبيرة. بعد أن أكمل فريقنا الإعداد وتدريب المشغلين، وصلت الماكينة إلى السرعة الكاملة مع قوة تشغيل تبلغ 7 كيلو وات فقط وجودة وصلة مثالية. شارك العميل مقطع فيديو يوضح تشغيل ماكينة اللحام الموجي الخالية من الرصاص بسلاسة في خط تجميع THT، مشيدًا بتكلفة الطاقة المنخفضة وسهولة الصيانة والدعم الممتاز لما بعد البيع. أصبح مشروع العدادات الذكية في أوروغواي مرجعًا ناجحًا للعديد من خطوط DIP في أمريكا اللاتينية.
| خدمات الخبراء والتدريب
توفر تكنولوجيا المعلومات والاتصالات دعمًا شاملاً لكل آلة لحام موجية خالية من الرصاص - بدءًا من تخطيط تخطيط المصنع والتركيب الاحترافي وحتى التدريب المتعمق للمشغلين والمساعدة الفنية العالمية على مدار 24 ساعة. يضمن فريقنا ذو الخبرة أن آلة اللحام الموجية الخالية من الرصاص SMT وخط THT بأكمله يحققان أقصى قدر من الإنتاجية بدون أي مخاطر.
| مدح العملاء
يشيد العملاء في جميع أنحاء العالم بآلة اللحام الموجي الخالية من الرصاص لاستقرارها الممتاز وتكلفة التشغيل المنخفضة للغاية ونتائج اللحام الخالية من العيوب على اللوحات المعقدة. إنها تسلط الضوء بشكل خاص على الاستجابة السريعة للخدمة العالمية، والتغليف القوي للتصدير، وناقل إخراج آلة اللحام الموجي الخالي من الرصاص SMT الذي يتكامل بشكل مثالي مع المعدات النهائية.
| شهادات الجودة
تحمل كل آلة لحام موجية خالية من الرصاص في تكنولوجيا المعلومات والاتصالات شهادات CE وCCC وUL وRoHS وISO9001 بالإضافة إلى براءات اختراع متعددة، وتتوافق تمامًا مع أعلى معايير السلامة والمعايير البيئية الدولية لخطوط إنتاج DIP الحديثة.
| نبذة عن شركة ومصنع تكنولوجيا المعلومات والاتصالات
ICT هي شركة متخصصة في توفير الحلول الشاملة لخطوط إنتاج SMT وDIP مع أكثر من 25 عامًا من الخبرة في الصناعة. مصنعنا الذي تبلغ مساحته 12000 متر مربع في دونغقوان يوظف 89 موظفًا بما في ذلك 20 من كبار المهندسين. نقوم بتصميم وتصنيع جميع المعدات الرئيسية داخليًا وقد نجحنا في خدمة أكثر من 1600 عميل في 72 دولة. إن إدارة الجودة الصارمة والابتكار التكنولوجي المستمر يجعلنا الشريك الأكثر موثوقية لآلة اللحام الموجي عالية الأداء والخالية من الرصاص في جميع أنحاء العالم.
