ICT-U2
I.C.T
| الكمية: | |
|---|---|

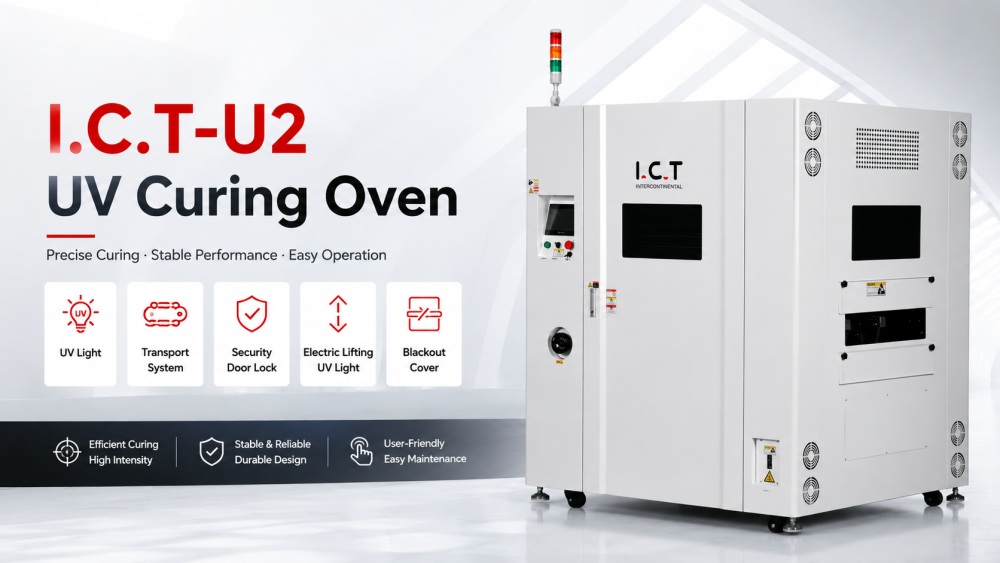

تم تصميم فرن المعالجة بالأشعة فوق البنفسجية ICT-U2 للمعالجة السريعة والموحدة للمواد اللاصقة والأحبار والطلاءات والمواد الحساسة للأشعة فوق البنفسجية على مركبات ثنائي الفينيل متعدد الكلور SMT. إنه يتميز بمجموعة مصابيح UVA عالية الطاقة مع تعديل مستقل للارتفاع، وألواح عاكسة لاستخدام الطاقة بكفاءة، ونظام ناقل غير لاصق مدفوع بمحركات متدرجة للنقل المستقر. يستوعب الفرن مركبات ثنائي الفينيل متعدد الكلور يصل عرضها إلى 500 مم وارتفاعها ±100 مم، مما يدعم حمولة تبلغ 5 كجم لكل لوح. يضمن التبريد المستقل درجة حرارة خروج آمنة. يوفر النظام معالجة متسقة، ويقلل من العيوب، ويتكامل بسلاسة مع خطوط إنتاج SMT SMD.

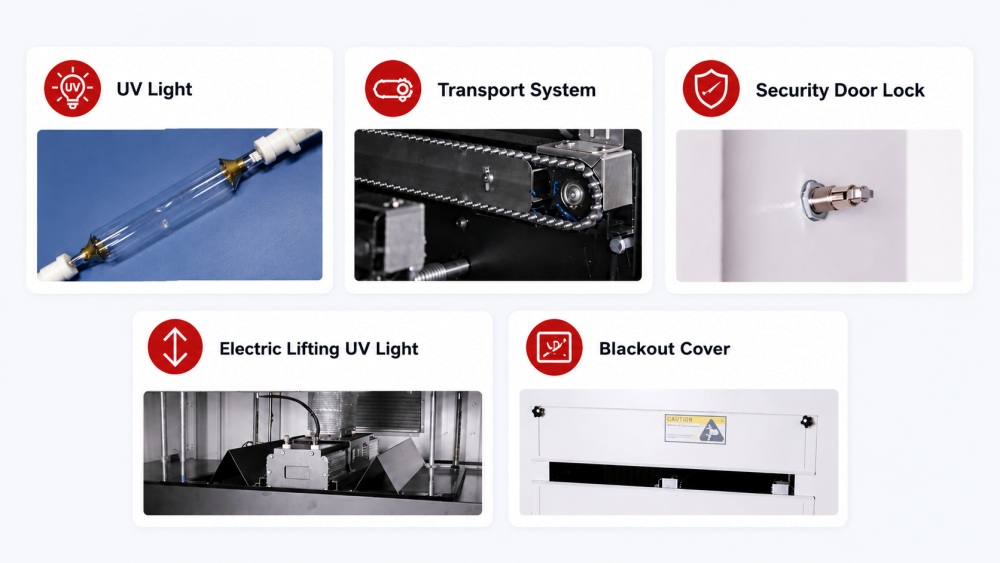

توفر مصابيح الأشعة فوق البنفسجية إشعاعًا موحدًا مع طاقة عالية الكثافة. يمكن التحكم بشكل مستقل في كل مصباح من حيث الارتفاع ووقت التعرض. تعمل الألواح العاكسة على زيادة استخدام الأشعة فوق البنفسجية وتقليل استهلاك الطاقة. التحكم في درجة الحرارة PID يضمن الدقة ±1 درجة مئوية. تشتمل ميزات الأمان على اكتشاف أخطاء المصابيح، والحماية من درجة الحرارة الزائدة، وأجهزة الإنذار المدمجة. يضمن النظام معالجة سريعة ومستقرة للمواد اللاصقة والطلاءات، مما يدعم إنتاج SMT PCB عالي الإنتاجية مع الحفاظ على سلامة اللوحة.
يستخدم نظام النقل سلاسل مطلية بالتفلون مع محرك متدرج. تتراوح السرعة القابلة للتعديل من 0.5 إلى 3.5 م/دقيقة، ويضمن النظام تحديد موضع اللوحة بدقة. تكتشف مستشعرات الألياف الضوئية دخول وخروج PCB، مما يمنع الانحشار وسوء التغذية. يدعم التصميم الألواح التي يصل ارتفاعها إلى ±100 مم، وعرضها 500 مم، وما يصل إلى 5 كجم لكل لوح. تحافظ مناطق التبريد على درجات حرارة خروج منخفضة، مما يقلل من الإجهاد الحراري. يضمن هذا المزيج موثوقية عالية وأداء معالجة متسق عبر خط إنتاج SMT PCB.
| تحديد:
| تحديد | ICT-U2 |
| ينقل | سلسلة دبوس طويلة الفولاذ المقاوم للصدأ ، طول دبوس 35B 5 مم ، إضافة علامات تبويب الفولاذ المقاوم للصدأ. |
| نظام التحكم | بلك + شاشة تعمل باللمس |
| سرعة النقل | 0.5 ~ 3.5 م / دقيقة |
| كمية ضوء الأشعة فوق البنفسجية | 1 مجموعة |
| قوة ضوء الأشعة فوق البنفسجية | 6 كيلو واط/مجموعة |
| مصدر ضوء الأشعة فوق البنفسجية | فرقة UVA |
| طول ضوء الأشعة فوق البنفسجية | 630 مم، طول القوس 500 مم |
| طول الموجة الرئيسية | 365 نانومتر |
| أقصى ارتفاع لـ PCBA | ± 100mm |
| عرض PCBA | 50 ~ 500mm ، التعديل اليدوي ، يقاوم وزن 5 كجم |
| طريقة التبريد | تبريد الهواء |
| إمدادات كهربائية | 3 فاز، 380 فولت، 50 هرتز |
| البعد | الطول 1500 * العمق 1370 * الارتفاع 1935 ملم |
| وزن | حوالي 450 كجم |
* يتم الحصول على البيانات تحت درجة حرارة محيطة تبلغ 25 درجة مئوية ورطوبة تبلغ 60%.
| لا. | غرض | خياري |
| نظام ضبط عرض السكك الحديدية | تعديل العرض التلقائي للمحرك | |
| وظيفة الخيار | خط عودة اللوحة |
* تكنولوجيا المعلومات والاتصالات تستمر في العمل على الجودة والأداء ، ويمكن تحديث المواصفات والمظهر دون إشعار معين.
| قائمة معدات خط طلاء PCBA
يتكامل ICT-U2 مع خط التوزيع والتوزيع الكامل لطلاء SMT الخاص بشركة ICT. وتشمل المعدات ذات الصلة الموزعات النفاثة، وآلات الطلاء المطابق، وأفران المعالجة بالأشعة فوق البنفسجية، وناقلات ثنائي الفينيل متعدد الكلور، وفحص AOI، وأنظمة إزالة الألواح. يتعامل الفرن مع المعالجة الخاضعة للرقابة، بينما تحمي آلات الطلاء الأسطح الأوسع. تتحقق AOI من الجودة، وتقوم عملية التفكيك بفصل مركبات ثنائي الفينيل متعدد الكلور النهائية. تشكل هذه الآلات معًا سير عمل مستمرًا يعمل على تحسين الإنتاجية وتقليل هدر المواد وضمان معالجة وتجفيف ثنائي الفينيل متعدد الكلور بشكل متسق.
| اسم المنتج | الغرض في خط طلاء PCBA |
|---|---|
يطبق طبقات حماية دقيقة على لوحات الدوائر لتوفير الحماية ضد الغبار والماء والانفجار. | |
يعمل على تقوية الطلاء باستخدام ضوء الأشعة تحت الحمراء أو الأشعة فوق البنفسجية، مما يضمن حماية متينة وقوية. | |
ينقل لوحات الدوائر بسلاسة عبر خط الطلاء للمعالجة الفعالة. | |
يوفر ويخزن ثنائي الفينيل متعدد الكلور لخط الإنتاج، مما يضمن سلاسة الإدخال والإخراج. | |
| طلاء مطابق AOI | فحص جودة الطلاء والكشف عن العيوب لضمان معايير عالية. |
| فيديو نجاح العملاء
في أبريل 2026، قامت شركة ICT بنشر خط إنتاج SMT كامل لشركة تصنيع إلكترونيات السيارات البرتغالية. أجرى المهندسون عمليات التثبيت في الموقع، ومعايرة الخط، والتدريب العملي على المشغلين. وقاموا بتوجيه الفريق بشأن تشغيل الفرن، والتعامل مع الناقل، والصيانة الروتينية. أشاد العميل بالتركيب السلس وأداء الفرن الموثوق والتدريب العملي الواضح. كان المشغلون قادرين على إدارة الخط بكفاءة، مما يضمن المعالجة المتسقة لجميع أنواع ثنائي الفينيل متعدد الكلور والطلاءات طوال فترة الإنتاج.
| دعم الخدمة والتدريب
توفر تكنولوجيا المعلومات والاتصالات الدعم لعمليات مصنع SMT بالكامل، وليس فقط الأفران الفردية. قبل التسليم، يقوم المهندسون بمراجعة نوع ثنائي الفينيل متعدد الكلور والمواد والمخرجات المستهدفة ومساحة العمل والتوسع المستقبلي. بعد التثبيت، يشمل الدعم التشغيل، وتدريب المشغلين، وإرشادات الصيانة، وتحسين العملية. يضمن المهندسون التكامل السلس لفرن المعالجة بالأشعة فوق البنفسجية مع معدات الطلاء والتوزيع والفحص والمناولة وتفكيك الألواح. تتلقى المصانع الجديدة التوجيه من التخطيط إلى الإنتاج التجريبي. تستفيد المصانع الحالية من تحسين سير العمل، والتشغيل المتوازن للخط، ومعالجة SMT PCB عالية الإنتاجية الموثوقة.
| ماذا يقول عملاؤنا
يقدر العملاء تكنولوجيا المعلومات والاتصالات من حيث التوجيه العملي والاستجابة السريعة. يقدم المهندسون تعليمات واضحة، مما يقلل من الأخطاء ويسرع من جاهزية المشغل. تضمن العبوة الواقية الشحن الآمن لمسافات طويلة. تتم معالجة الأسئلة الفنية التي تنشأ أثناء التثبيت أو الإنتاج على الفور من خلال فرق المبيعات والهندسة المنسقة. يكتسب العملاء الثقة عند إطلاق خطوط جديدة، والحفاظ على إنتاجية عالية، وتحقيق معالجة متسقة وعالية الجودة للمواد اللاصقة والأحبار والطلاءات.
| الشهادات والمعايير
فرن المعالجة بالأشعة فوق البنفسجية ICT-U2 حاصل على شهادة CE ويلبي معايير السلامة الدولية. تتضمن مراقبة الجودة فحص المكونات والتحقق من التجميع واختبار الوظائف وتأكيد التعبئة وتتبع الشحنات وسجلات التثبيت وخدمة ما بعد البيع. تضمن الإجراءات الشاملة أداء معالجة موثوقًا ومتكررًا، وتقلل من المخاطر التشغيلية، وتحافظ على نتائج متسقة عالية الجودة في إنتاج SMT PCB.
| نبذة عن شركة ومصنع تكنولوجيا المعلومات والاتصالات
تقدم تكنولوجيا المعلومات والاتصالات حلولاً كاملة لمصانع SMT وDIP والطلاء والتوزيع والتجميع والروبوتات والمصانع الذكية. تدعم فرق البحث والتطوير والإنتاج والهندسة والمبيعات والخدمة الداخلية العملاء بدءًا من التخطيط وحتى الإنتاج الثابت. لقد خدمت تكنولوجيا المعلومات والاتصالات العملاء العالميين من خلال توريد المعدات وتركيبها والتدريب وتحسين العمليات. بالإضافة إلى توصيل الآلات، تساعد تكنولوجيا المعلومات والاتصالات في بناء المصانع من 0 إلى 1 وترقية الخطوط الحالية من 1 إلى 10، مما يوفر أنظمة إنتاج SMT PCB قابلة للتطوير ودقيقة وموثوقة.
