X-7900
I.C.T
Semiconductor X Ray Inspection System
| الكمية: | |
|---|---|
| آلة الفحص بالأشعة السينية PCB ICT X-7900
ICT X-7900 هو نظام فحص عالي الأداء لأشباه الموصلات X-Ray من AXI Off-line تم تصميمه خصيصًا لخطوط SMT وأشباه الموصلات كثيرة المتطلبات في يومنا هذا. فهو يعثر بسرعة على فراغات BGA، واللحام البارد، والمكونات المتشققة، ومشكلات ربط الأسلاك، والأجسام الغريبة الداخلية. بفضل المسارات القابلة للبرمجة باستخدام الحاسب الآلي، ومراقبة الميل بمقدار 60 درجة، وتحليل الفقاعات بمفتاح واحد، يحصل المشغلون على نتائج واضحة وقابلة للتكرار بأقل قدر من التدريب. يوفر نظام الفحص بالأشعة السينية هذا تكبيرًا للنظام بمقدار 1000× وإشعاعًا أقل من 1 μSv/h، مما يجعله قويًا وآمنًا للغاية للاستخدام اليومي في المصنع.
| ميزة

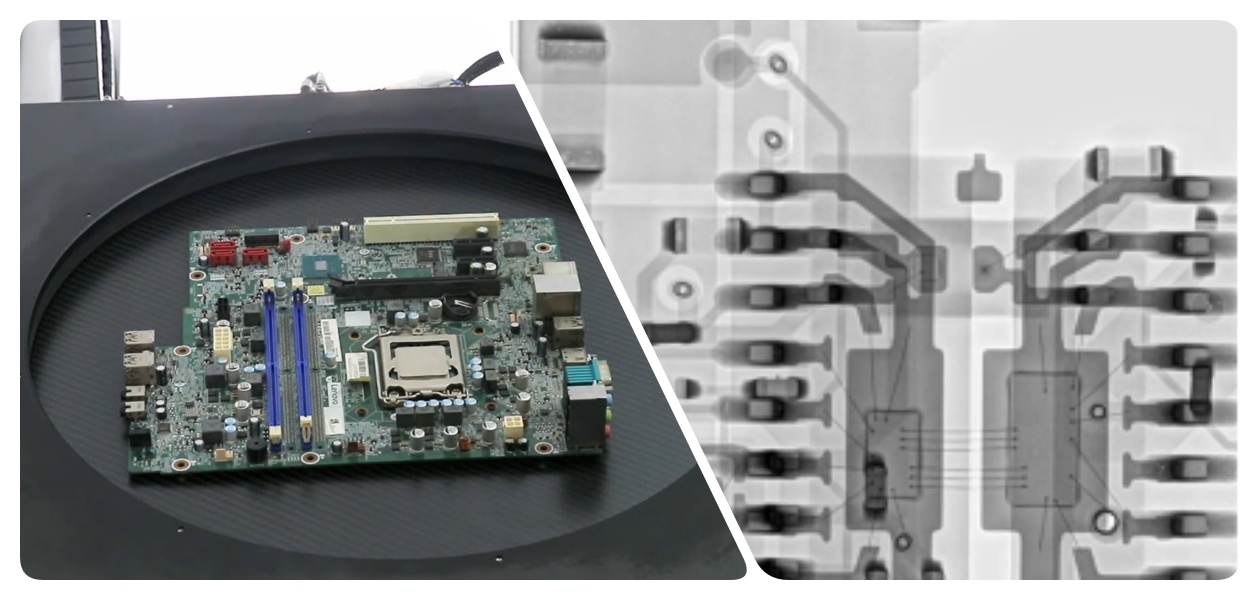

قلب نظام الفحص بالأشعة السينية هذا هو كاشف اللوحة المسطحة الرقمي عالي الدقة وأنبوب الأشعة السينية المغلق من شركة هاماماتسو اليابانية. يؤدي تصحيح الصورة في الوقت الفعلي وأوضاع الكسب المتعددة إلى إنتاج صور واضحة بدقة 1536 × 1536 بكسل تكشف عن أصغر كرات اللحام وعيوب الأسلاك الذهبية. تحافظ مستشعرات درجة الحرارة المدمجة والتبريد السلبي على استقرار الأداء حتى أثناء تشغيل الدفعات الطويلة. يعتمد المصنعون على نظام فحص أشباه الموصلات بالأشعة السينية هذا لمراقبة الجودة بدون هروب في إنتاج مصابيح LED وIC وأجهزة الطاقة.

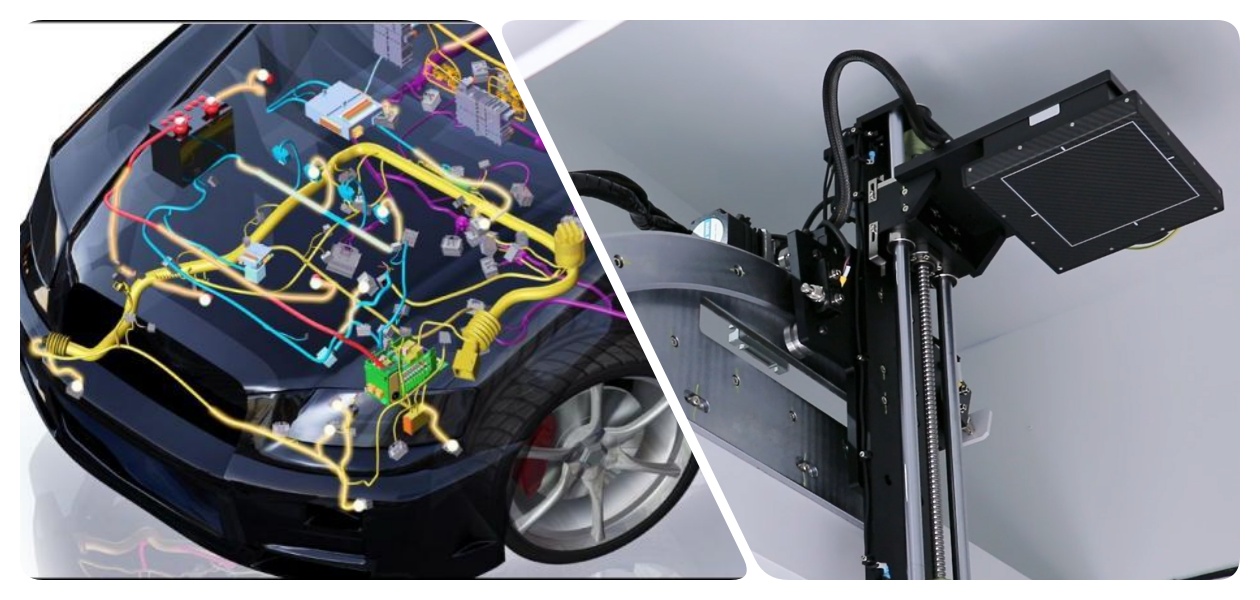

قم بالبرمجة مرة واحدة ودع نظام الفحص بالأشعة السينية يقوم بمسح مئات اللوحات تلقائيًا باستخدام أوضاع CNC أو المصفوفة. تعمل برمجة النقر بالماوس والحماية ضد الاصطدام على جعل الإعداد سريعًا وآمنًا. تتحرك المرحلة بسلاسة في اتجاهات X وY وZ بينما يميل الكاشف حتى 60 درجة. يعد نظام فحص أشباه الموصلات X Ray من AXI Off-line مثاليًا لمصانع PCBA والبطاريات وإلكترونيات السيارات ذات الحجم الكبير التي تحتاج إلى السرعة دون التضحية بالدقة.

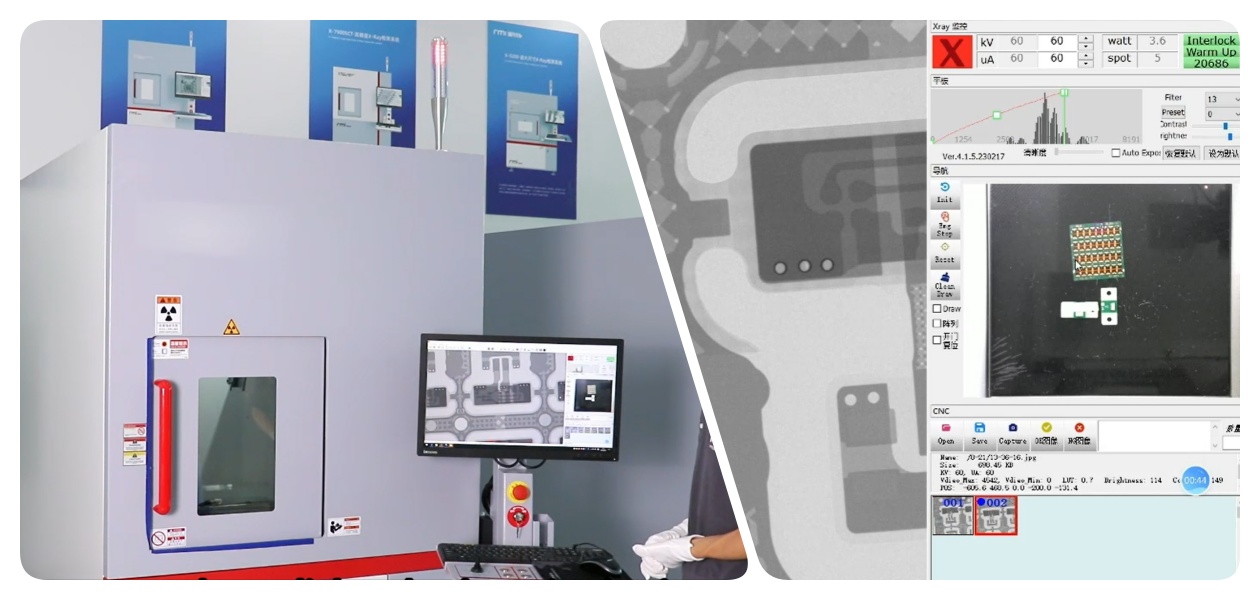

اضغط على زر واحد وسيقوم نظام الفحص بالأشعة السينية بقياس حجم الفقاعة ونسبة الفراغ وارتفاع تسلق اللحام على الفور. تعمل محاكاة الألوان على تحسين الرؤية بحيث يتمكن المهندسون من اكتشاف المشكلات على الفور. إلى جانب التحكم الدقيق في عصا التحكم والتنقل البصري، تعمل هذه الميزة على تحويل عمليات الفحص المعقدة إلى قرارات نجاح/فشل بسيطة. يستخدم صانعو الإلكترونيات في جميع أنحاء العالم جهاز الفحص بالأشعة السينية هذا للوفاء بمعايير IPC الصارمة ومعايير جودة العملاء في كل نوبة عمل.
| مواصفة
| غرض | نموذج | تكنولوجيا المعلومات والاتصالات X-7900 |
| أنبوب الأشعة السينية | يكتب | مصدر الأشعة السينية ذو التركيز الدقيق للهدف المغلق |
| الجهد االكهربى | 130 كيلو فولت | |
| التيار الكهربائي | 300uA | |
| حجم البقعة البؤرية | 3 ميكرومتر | |
| الحد الأقصى لطاقة الإدخال | 39 واط | |
| زاوية شعاع الأشعة السينية (المخروط) | 105 درجة | |
| المسافة من التركيز إلى الكائن | 10mm | |
| لوحة مسطحة | منطقة التصوير | 160 ملم * 160 ملم |
| حجم الوحدة الحساسة للضوء | 85 ميكرومتر | |
| دقة | 1644*1648 بكسل | |
| زاوية ميل الكاشف | 0-60 درجة | |
| معدل إطارات الصورة (1×1) | 30 إطارًا في الثانية | |
| منصة | الأعلى. حجم التحميل | 540 مم * 540 مم |
| الأعلى. منطقة التفتيش | 510 ملم * 510 ملم | |
| الأعلى. تحميل الوزن | 10 كجم | |
| دوران المنصة | دوران المنصة 360 درجة (اختياري) | |
| آلة | ورقة الرصاص الداخلية | صفيحة رصاص بسمك 5 ملم (إشعاع عزل) |
| البعد | 1110 مم (طول) * 1350 مم (عرض) * 2000 مم (ارتفاع) | |
| وزن | 1050 كجم | |
| حاسوب | شاشة LCD عريضة مقاس 24 بوصة / معالج I5 / 4G الذاكرة / القرص الصلب 250 جيجا | |
| قوة | تيار متردد 110/220 فولت، 10 أمبير، 1300 واط |
* تكنولوجيا المعلومات والاتصالات تستمر في العمل على الجودة والأداء ، ويمكن تحديث المواصفات والمظهر دون إشعار معين.
| قائمة معدات خط SMT
يتميز خط إنتاج PCBA عالي الجودة لتكنولوجيا المعلومات والاتصالات بمعدات متقدمة لتجميع PCB بكفاءة ودقة. يشتمل خط SMT الآلي بالكامل على مُحمل، وطابعة تلقائية لتطبيق دقيق لمعجون اللحام، وآلة انتقاء ووضع لوضع المكونات بدقة، وفرن إعادة التدفق للحام الموثوق، ونظام AOI لفحص العيوب بشكل شامل. يضمن خط إنتاج PCBA عالي الجودة التشغيل السلس والموثوقية العالية وتجميع SMT منخفض التكلفة، مما يلبي متطلبات الصناعة المتنوعة.
| قصة نجاح العملاء
شاهد نظام الفحص بالأشعة السينية ICT X-7900 أثناء العمل الحقيقي في المصنع. يبدأ الفيديو بجولة خارجية كاملة، ثم يغوص في الداخل لإظهار أنبوب هاماماتسو المتميز والكاشف الرقمي. بعد ذلك، يوضح المسح المباشر: الفحص التلقائي للدفعة من لوحات PCBA، وقياس الفقاعات الفوري، وعرض سلس بزاوية ميل 60 درجة لمفاصل لحام BGA. يسلط المهندسون الضوء على مدى سرعة البرمجة والتصوير الواضح في خفض معدلات الهروب من العيوب بنسبة تزيد عن 35% مع الحفاظ على تشغيل الخط بسلاسة.
| التدريب والدعم المهني
توفر تكنولوجيا المعلومات والاتصالات دعمًا كاملاً مدى الحياة لكل نظام فحص بالأشعة السينية. يتعامل مهندسونا مع التثبيت والمعايرة وتدريب المشغلين في الموقع باستخدام فصول بسيطة خطوة بخطوة. يعمل التشخيص عن بعد وخدمة قطع الغيار على مدار 24 ساعة على تقليل وقت التوقف عن العمل. تعمل خطط الصيانة الوقائية المنتظمة بالإضافة إلى ترقيات البرامج المجانية على الحفاظ على أداء جهازك كأنه جديد. مع مراكز الخدمة في جميع أنحاء العالم، تكون المساعدة دائمًا مجرد مكالمة هاتفية - مما يضمن أن استثمارك يحقق قيمة عامًا بعد عام.
| مدح العملاء
يحب العملاء مدى سرعة مهندسينا في حل المشكلات وتدريب فرقهم. إنهم يهتمون بجودة البناء الصلبة والصور الواضحة تمامًا لنظام الفحص بالأشعة السينية. التعبئة التصديرية الآمنة والخالية من الأضرار والردود السريعة على الأسئلة تحظى بتقييمات ثابتة من فئة الخمس نجوم. يقول الكثيرون إن الأداء الموثوق والدعم الودي يجعلان تكنولوجيا المعلومات والاتصالات شريكهما المفضل على المدى الطويل.
| لدينا شهادة
يحمل كل نظام فحص ICT X Ray شهادة CE وRoHS وISO9001 وبراءات اختراع متعددة وشهادة إشعاع AERB. تثبت هذه العلامات المعترف بها عالميًا التزامنا بالسلامة والمعايير البيئية والابتكار المستمر. تثق المصانع في أوروبا وأمريكا وآسيا بهذه الشهادات عند الموافقة على المعدات الجديدة لخطوطها. يمكنك التثبيت والتشغيل بثقة تامة.
| عنا والمصنع
منذ عام 2012، نمت تكنولوجيا المعلومات والاتصالات بسرعة من خلال حرم البحث والتطوير والإنتاج الخاص بنا الذي تبلغ مساحته 12000 متر مربع في دونغقوان، الصين. يقوم ما يقرب من 90 موظفًا و20 مهندسًا بتصميم وبناء واختبار كل آلة في ظل أنظمة جودة صارمة. نحن نخدم بالفعل أكثر من 1600 عميل في 72 دولة من خلال حلول مصنع SMT الكاملة. عندما تختار تكنولوجيا المعلومات والاتصالات، فإنك تدخل في شراكة مع شركة عالمية رائدة تركز على نجاحك.
