JM20
JUKI
| الكمية: | |
|---|---|

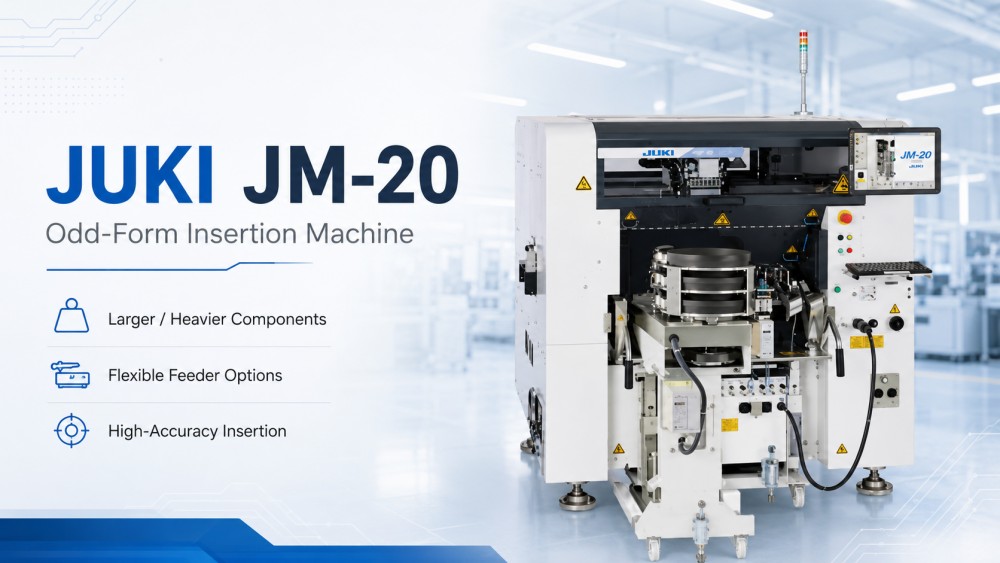

JUKI JM-20 عبارة عن آلة إدخال ذات شكل فردي متعددة المهام مصممة للوحات الأكبر حجمًا والمكونات الأثقل وإنتاج الإلكترونيات عالية المزيج. يمكنه دعم الإدراج التلقائي، ووضع SMT، واتصال خط الإدراج اليدوي في منصة واحدة مرنة. بالمقارنة مع النماذج الأصغر، فإن JM-20 أفضل للمكونات الكبيرة، وثنائي الفينيل متعدد الكلور الكبير، والموصلات، والأجزاء الشعاعية، والأجزاء المحورية، وأجزاء الدرج، وأجزاء العصا، والمكونات السائبة. وهو يدعم أحجام PCB حتى 410 × 560 مم بمشبك واحد و800 × 560 مم بمشبك مزدوج. تستخدم الآلة تقنية التعرف على الليزر والتعرف على الرؤية للتحقق من موضع جسم المكونات وأطراف الرصاص قبل الإدخال، مما يساعد على تحسين دقة الإدخال واستقرار الإنتاج.
| ميزات المنتج

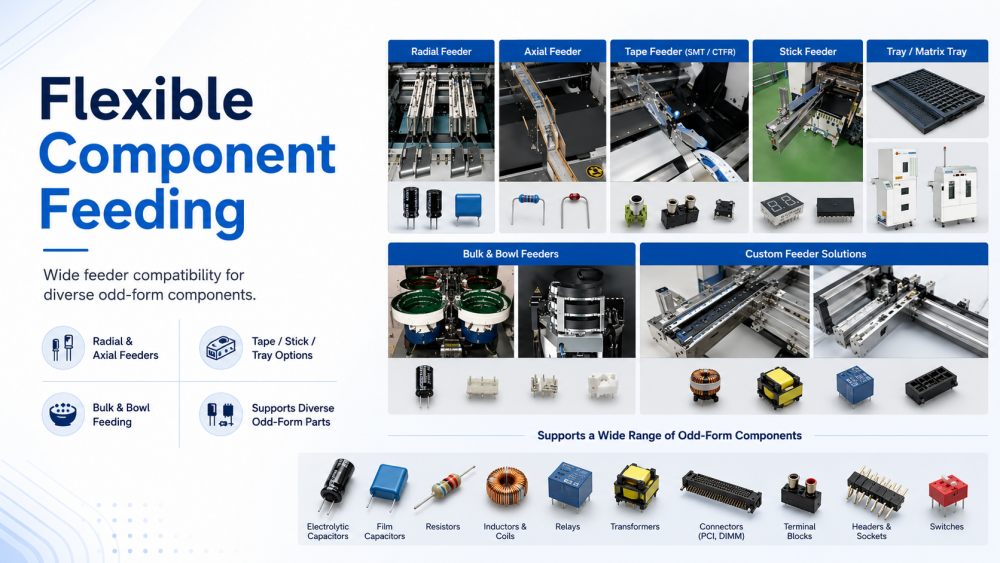

يدعم JUKI JM-20 مجموعة واسعة من خيارات التغذية للمكونات الفردية المختلفة. يمكن أن تعمل مع مغذيات شعاعية، ومغذيات محورية، ومغذيات الأشرطة، ومغذيات العصا، وحاملات الأدراج، وخوادم صينية المصفوفة، ومغذيات الوعاء، والمغذيات المخصصة. وهذا يجعلها مناسبة للمصانع التي تنتج العديد من أنواع المنتجات على نفس خط DIP أو خط التجميع المختلط. يمكن التعامل مع المكونات مثل المكثفات الإلكتروليتية المصنوعة من الألومنيوم، والموصلات، والملفات، والمرحلات، والمحولات، وقطع غيار السيارات الكبيرة، وموصلات PCI، وموصلات DIMM بناءً على متطلبات المشروع الفعلية. تساعد مرونة وحدة التغذية هذه على تقليل أعمال الإدخال اليدوي وتمنح العملاء مزيدًا من الحرية عند إنشاء عملية أتمتة THT.

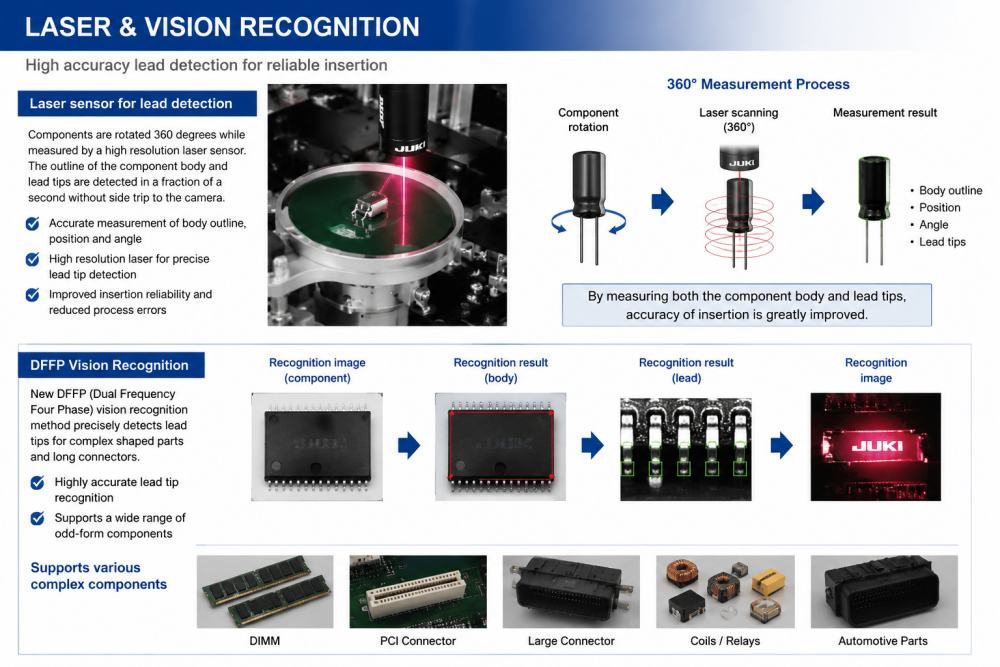

يستخدم JM-20 مستشعر ليزر لقياس المكونات أثناء دورانها 360 درجة. يمكن للنظام التحقق من مخطط المكون وموضعه وزاويته وأطراف الرصاص دون إرسال الجزء إلى موضع منفصل للكاميرا. وهذا يوفر الوقت ويدعم عملية إدخال أكثر دقة. تدعم الماكينة أيضًا ميزة التعرف على الرؤية DFFP، والتي يمكنها التعرف بدقة على أطراف الرصاص للمكونات المعقدة. يعد هذا مفيدًا للأجزاء ذات الأشكال الخاصة أو الموصلات الطويلة، مثل DIMM وPCI ومكونات السيارات الكبيرة. من خلال فحص كل من جسم المكون وموضع الرصاص، تساعد الماكينة على تقليل أخطاء الإدخال وتحسين موثوقية العملية.

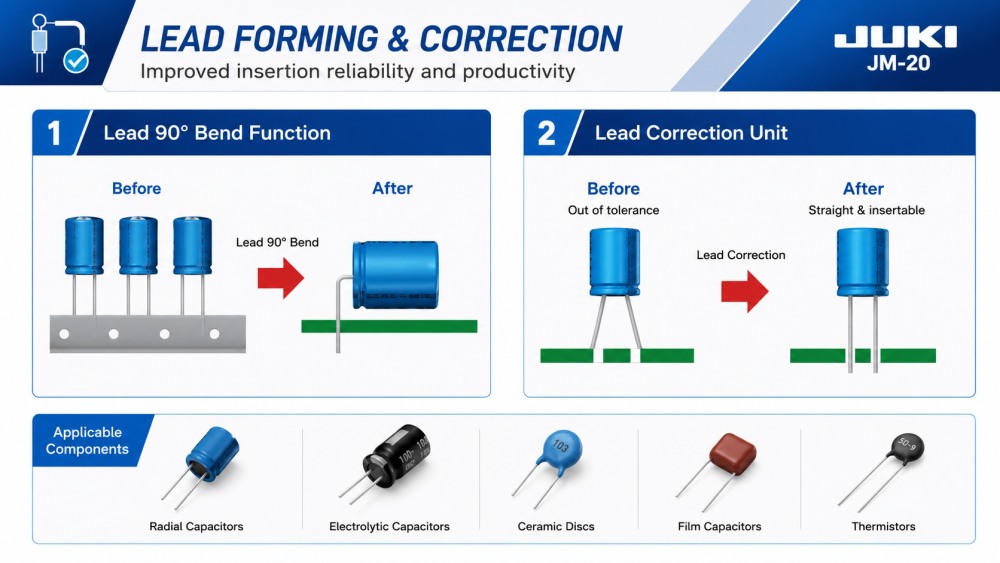

بالنسبة للمكثفات المصنوعة من الألومنيوم ذات الشريط الشعاعي، يمكن لوظيفة Lead 90° Bend قطع وتشكيل السلك في شكل 90 درجة قبل إدخاله. وهذا يساعد على تقليل العمل اليدوي ويحافظ على تكوين الرصاص بشكل أكثر اتساقًا. يمكن لـ JM-20 أيضًا استخدام وحدة تصحيح الرصاص لتصحيح الخيوط التي تكون خارج نطاق التسامح قبل الإدخال. إذا كان السلك مثنيًا أو غير محاذٍ بشكل جيد، فإن وحدة التصحيح تساعد على إعادته إلى موضع قابل للاستخدام. وهذا أمر مهم لتقليل المكونات المهدرة وتجنب مشاكل الإدراج. بالنسبة لفرق الإنتاج، تساعد هذه الوظائف في جعل عملية إدخال الأشكال الفردية أكثر استقرارًا وأقل اعتمادًا على التعديل اليدوي.
| مواصفة
| نموذج | جم-100 | جي إم-50 | JM-20 | |
| حجم اللوحة | 1 مرة التكتل | 410*360 مللي متر | 410*360 مللي متر | 410*360 مللي متر |
| 2 وقت التكتل | 800*360 مللي متر | 800*360 مللي متر | 800*360 مللي متر | |
| ارتفاع المكون | الحد الأقصى 30 ملم | الحد الأقصى 50 ملم | ||
| حجم المكون | 0603-50 مللي متر | |||
| سرعة التنسيب | 16,000 CPH | 9,000 CPH | 1,550 CPH | |
| رأس | 8 | 4 | 6 | |
| أبعاد الآلة (العرض × العمق × الارتفاع) | 1500*1500*1450 ملم | 1454*1505*1450 مللي متر | 1500*1657*1600 ملم | |
| الكتلة (تقريبًا) | 1300 كجم | 1300 كجم | 1760 كجم | |
* تكنولوجيا المعلومات والاتصالات تستمر في العمل على الجودة والأداء ، ويمكن تحديث المواصفات والمظهر دون إشعار معين.
| قائمة معدات خط DIP
يمكن لتكنولوجيا المعلومات والاتصالات دمج JUKI JM-20 في خط إنتاج DIP كامل بناءً على نوع منتج العميل وحجم ثنائي الفينيل متعدد الكلور وقائمة المكونات والسعة المستهدفة. تشمل المعدات ذات الصلة خطوط الإدراج اليدوية، وآلات الإدراج الأوتوماتيكية، وآلات الإدراج ذات الأشكال الفردية، وآلات اللحام الموجي، وآلات اللحام الانتقائية، وDIP AOI، وروبوتات اللحام، وناقلات PCB، والرافعات، وأجهزة التفريغ، ومحطات الإصلاح. في خط THT النموذجي، يتم استخدام JM-20 لأتمتة عملية إدخال الأجزاء التي يصعب أو يتم إدخالها ببطء يدويًا. بعد الإدخال، يمكن أن ينتقل ثنائي الفينيل متعدد الكلور إلى اللحام الموجي والتبريد والفحص والإصلاح والاختبار النهائي. تساعد تكنولوجيا المعلومات والاتصالات العملاء على التخطيط للعملية بأكملها، وليس لجهاز واحد فقط.
| اسم المنتج | الغرض في خط DIP |
|---|---|
| خط ثنائي الفينيل متعدد الكلور SMT | خط تجميع SMT كامل تلقائي بنظام تسليم المفتاح |
| آلة الإدخال التلقائي | يقوم تلقائيًا بوضع المكونات على مركبات ثنائي الفينيل متعدد الكلور بدقة لخط إنتاج DIP. |
يذوب اللحام لتشكيل وصلات صلبة على مركبات ثنائي الفينيل متعدد الكلور أثناء عملية توصيل THT. | |
يتم تطبيق اللحام بشكل انتقائي على مناطق محددة للحصول على تجميع THT دقيق | |
يفحص وصلات اللحام وعيوب التنسيب على ثنائي الفينيل متعدد الكلور المُجمَّع من DIP. | |
التحقق من جودة اللحام الداخلي والعيوب المخفية في مكونات THT. | |
| خط تجميع الحزام | ينقل مركبات ثنائي الفينيل متعدد الكلور بسلاسة عبر خط DIP للتجميع والفحص الفعال. |
| فيديو نجاح العملاء
قامت شركة ICT بدعم أحد العملاء في أوزبكستان لبناء مصنع كبير لتصنيع الإلكترونيات للوحات الأم للكمبيوتر ومنتجات SSD والمنتجات المتعلقة بالذاكرة. يتضمن المشروع كلا من خطوط الإنتاج SMT وDIP. استخدم خط SMT طابعة استنسل ICT-5151، وأربعة آلات اختيار ووضع SMT، وأفران إعادة التدفق من سلسلة Lyra، وأنظمة معالجة SPI، وAOI، وPCB. يشتمل خط DIP على خط إدخال يدوي، وآلة إدخال ذات شكل فردي من JUKI، وآلة لحام موجة ICT-Acrab350، وأنظمة ناقلة. ساعد مهندسو تكنولوجيا المعلومات والاتصالات في تخطيط المشروع، وتركيب الماكينة، وتوصيل الخط، وتصحيح الأخطاء، واختبار الإنتاج، وتدريب المشغلين. بعد الاختبار، قدم العميل تعليقات إيجابية حول خدمة تكنولوجيا المعلومات والاتصالات والاستجابة السريعة وجودة الماكينة ودعم الإنتاج.
| دعم الخدمة الشامل
تدعم تكنولوجيا المعلومات والاتصالات العملاء بدءًا من التخطيط المبكر للمشروع وحتى الإنتاج الحقيقي. قبل الشحن، يقوم فريقنا بفحص تكوين الماكينة، وتخطيط الخط، وخطة التغذية، وتدفق ثنائي الفينيل متعدد الكلور، والتوصيل الكهربائي، وإمدادات الهواء، وحالة التغليف، والمطابقة الكاملة لخط DIP. أثناء الخدمة في الموقع، يساعد مهندسو تكنولوجيا المعلومات والاتصالات في توصيل JUKI JM-20 بآلات المنبع والمصب، بما في ذلك خطوط الإدخال والناقلات وآلات اللحام الموجي وAOI ومحطات الإصلاح. يغطي التدريب التشغيل الأساسي واستخدام وحدة التغذية وتغيير المكونات وإعداد البرنامج والتحقق من التعرف واختبار الإدراج والصيانة اليومية واستكشاف الأخطاء وإصلاحها الشائعة. بالنسبة للعملاء الذين يستخدمون الإدراج الفردي لأول مرة، يساعد هذا الدعم المشغلين على فهم العملية بشكل أسرع وتقليل أخطاء الإعداد أثناء الإنتاج.
| ماذا يقول العملاء
غالبًا ما يشيد العملاء بمهندسي تكنولوجيا المعلومات والاتصالات للتدريب الواضح والتركيب الدقيق والاستجابة السريعة أثناء المشاريع الخارجية. كما أنها تعطي تعليقات جيدة حول تخطيط الخط العملي، والتشغيل المستقر للمعدات، والدعم الفني الكامل. بالنسبة للآلات مثل JUKI JM-20، يعد الإعداد الصحيح لوحدة التغذية واختبار الإدخال أمرًا في غاية الأهمية، لذلك يقدر العملاء التدريب العملي من المهندسين ذوي الخبرة. تستخدم تكنولوجيا المعلومات والاتصالات أيضًا عبوات تصدير قوية لحماية المعدات أثناء الشحن لمسافات طويلة. عندما يكون لدى العملاء أسئلة حول اتصال الخط أو تشغيل الآلة أو اختبار الإنتاج أو الصيانة، يقوم فريقنا بالمتابعة بسرعة حتى يتم حل المشكلة.
| الشهادات والمعايير
تركز تكنولوجيا المعلومات والاتصالات على مراقبة الجودة لمشاريع خطوط SMT وDIP الكاملة. تعمل شركتنا مع المعدات والأنظمة المدعومة بشهادات CE وRoHS وISO9001 وبراءات الاختراع ووثائق الجودة الأخرى ذات الصلة. بالنسبة لأتمتة DIP، فإن مراقبة الجودة لا تتعلق فقط بمظهر الماكينة. ويتضمن أيضًا استقرار وحدة التغذية، والتعرف على المكونات، ودقة الإدخال، وتوصيل الخط، والسلامة الكهربائية، واختبار الإنتاج. قبل التسليم، تخضع الآلات ومعدات الخط ذات الصلة للفحص والاختبار وتأكيد التغليف. تهتم تكنولوجيا المعلومات والاتصالات بأداء الإنتاج المستقر لأن الإدخال ذو الشكل الغريب يؤثر بشكل مباشر على جودة اللحام ونتائج الفحص وموثوقية المنتج النهائي.
