نعم، يمكن لآلات الربط SMT أن تدعم عروض مختلفة للأشرطة، ولكن ليس كل جهاز يدعم نفس النطاق أو يفعل ذلك بشكل جيد على قدم المساواة. يعتمد توافق عرض الشريط على هيكل تحديد موضع الجهاز وطريقة المحاذاة وواجهة التغذية واستقرار الوصلة نفسها. إذا تم تصميم الجهاز لنطاق شريط ضيق واحد فقط، فقد يعمل بشكل جيد في عملية محدودة ولكنه يفشل في دعم احتياجات الإنتاج الأوسع.
بالنسبة للمصانع التي تتعامل مع العديد من أنواع المكونات، فإن فهم توافق عرض شريط ماكينة الربط SMT أمر مهم قبل شراء المعدات. يمكن للآلة التي تتطابق مع جزء فقط من نطاق المواد الخاص بك أن تؤدي إلى تأخيرات في التحويل، ومشكلات في التغذية، وعمل يدوي غير ضروري. في المقابل، يمكن للآلة ذات دعم الشريط الأوسع أن تناسب المزيد من مواضع وحدة التغذية، والمزيد من أنواع المكونات، والمزيد من سيناريوهات الإنتاج.
يشرح هذا الدليل كيف تؤثر عروض الأشرطة المختلفة على الربط، وما يعنيه التوافق عمليًا، وكيفية تحديد ما إذا كان الجهاز يمكنه دعم المواد المستخدمة في خطك. ويوضح أيضًا كيف يمكن أن يؤثر اختيار عرض الشريط على استقرار وحدة التغذية والأداء النهائي في مرحلة آلة الالتقاط والوضع .

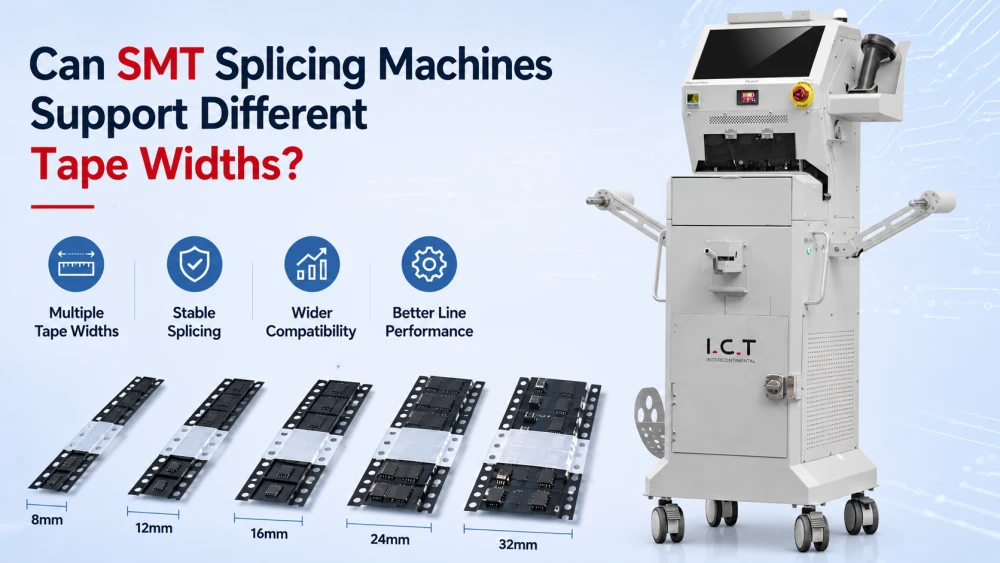

الإجابة المختصرة هي نعم، يمكن لآلة الربط SMT أن تدعم عروض الأشرطة المختلفة. الإجابة الأكثر فائدة هي أنه يمكنه فقط دعم العروض التي تناسب تصميمه المادي وطريقة عمله. دعم العرض ليس غير محدود. كل آلة ربط لديها نطاق توافق، ويجب أن تكون الآلة مطابقة لأحجام البكرة المستخدمة في الإنتاج الحقيقي.
تم تصميم بعض الآلات للأشرطة الضيقة الشائعة. ويدعم البعض الآخر نطاقًا أوسع، وهو مصمم لإدارة خطوط إنتاج أكثر مرونة. إذا كان مصنعك يتعامل مع العديد من عائلات المكونات، فيجب أن يكون دعم عرض الشريط أحد الأشياء الأولى التي يتم فحصها أثناء تقييم المعدات.
ينظر العديد من المشترين فقط إلى الحد الأقصى للعرض المدرج في الكتيب. وهذا الرقم مهم، لكنه لا يحكي القصة بأكملها. قد يسرد الجهاز دعمًا لعروض أشرطة متعددة، ومع ذلك يظل أداءه أفضل في عروض معينة من غيرها. الاختبار الحقيقي هو ما إذا كان بإمكانها لصق الأشرطة بشكل نظيف، ومواءمتها بدقة، والسماح للمغذي بتحريكها بسلاسة بعد ذلك.
بمعنى آخر، دعم العرض لا يتعلق فقط بتركيب الشريط ماديًا. يتعلق الأمر أيضًا بما إذا كانت الآلة قادرة على إنتاج وصلة مستقرة تنجو من ظروف الإنتاج الحقيقية.
عادة ما تكون الأشرطة الضيقة أكثر حساسية للمحاذاة وجودة المفاصل. قد يكون من الأسهل تثبيت الأشرطة الأوسع في موضعها ولكنها يمكن أن تخلق مساحة سطح أكبر أو صلابة أكبر أو ضغطًا أكبر عند نقطة اللصق. ولهذا السبب، يجب أن يتطابق الجهاز مع سلوك الشريط، وليس فقط رقم عرض الشريط.
ولهذا السبب قد تحتاج الآلة التي تتعامل مع عرض شريط واحد بشكل جيد إلى تركيبات أو إعدادات مختلفة لعرض آخر. ويعني التوافق الجيد أن الماكينة تظل موثوقة عبر العروض الأكثر أهمية في تدفق الإنتاج لديك.

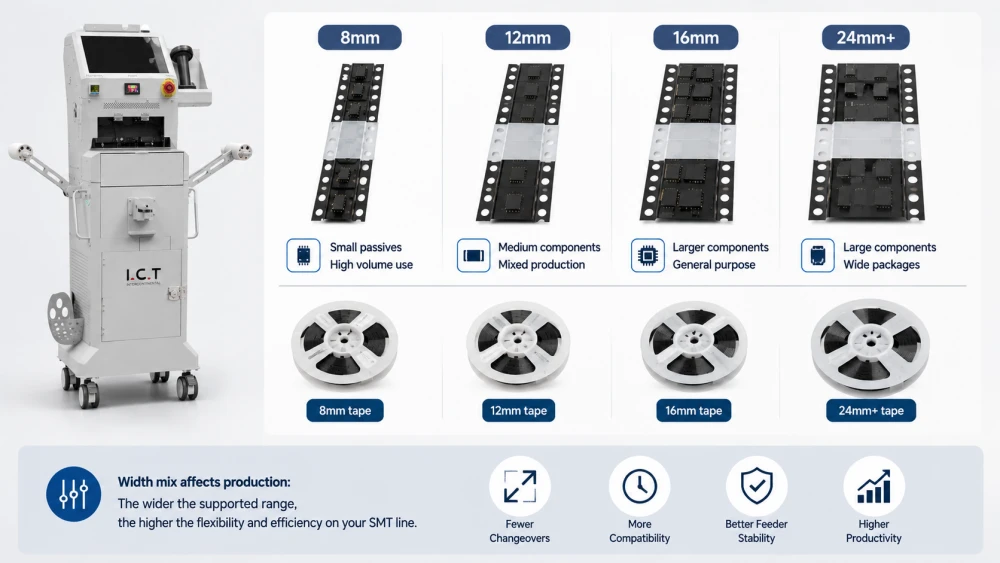

للحكم على التوافق بشكل صحيح، تحتاج إلى معرفة العروض الشائعة بالفعل في إنتاج SMT. لا تستخدم معظم المصانع عرض شريط واحد فقط. يستخدمون عروضًا متعددة عبر أنواع مختلفة من المكونات، ومواضع وحدة التغذية، وعائلات المنتجات.
ولهذا السبب يجب أن تبدأ مراجعة دعم عرض شريط المكونات الحقيقية بقائمة المواد الخاصة بك، وليس بكتيب الجهاز. بمجرد معرفة العروض الشائعة لديك، يمكنك مقارنتها بنطاق الجهاز وسلوك وحدة التغذية.
يعد 8 مم أحد العروض الأكثر استخدامًا على نطاق واسع في SMT نظرًا لأن العديد من المكونات السلبية الصغيرة تكون معبأة في شريط ناقل ضيق. غالبًا ما يظهر هذا العرض على الخطوط ذات الحجم الكبير ويمكن أن يكون واحدًا من أكثر البكرات التي يتم تغييرها بشكل متكرر في الإنتاج.
إذا كان المصنع الخاص بك يستخدم العديد من البكرات مقاس 8 مم، فيجب أن تدعم ماكينة الربط المحاذاة المستقرة عند هذا العرض الضيق. قد تكون الانحرافات الصغيرة أكثر أهمية هنا لأن الشريط مضغوط والجيوب أقرب إلى بعضها البعض.
تعتبر الأشرطة مقاس 12 مم و16 مم شائعة بالنسبة للمكونات متوسطة الحجم ومتطلبات الإنتاج المختلط. غالبًا ما يتم استخدام هذه العروض عندما تكون حزمة المكونات أكبر من الجزء السلبي البسيط ولكنها لا تزال غير كبيرة بما يكفي لتتطلب شريطًا حاملًا عريضًا.
قد تكون هذه العروض أكثر تسامحًا من 8 مم في بعض الحالات، لكنها لا تزال تتطلب ربطًا دقيقًا. إذا تم إزاحة الوصلة أو عدم انتظامها، فقد تظل حركة وحدة التغذية غير مستقرة.
تُستخدم الأشرطة الأوسع عادةً للمكونات الأكبر حجمًا أو تنسيقات التغليف التي تحتاج إلى مساحة أكبر. والميزة هي أن الشريط يمكن أن يكون أسهل في التعامل معه ماديًا، لكن الوصلة قد تحتاج إلى آلة ذات دعم أقوى أو تحكم أفضل في المحاذاة.
يمكن أن تؤدي الأشرطة الأوسع أيضًا إلى مزيد من الصلابة بالقرب من المفصل. وهذا يعني أن الماكينة لا يجب أن تمسك الشريط فحسب، بل يجب أيضًا أن تحافظ على المفصل مسطحًا بدرجة كافية لتمريره عبر مسار التغذية بشكل نظيف.
إذا كان خطك يستخدم عرضًا واحدًا أو عرضين فقط، فمن الأسهل تحديد التوافق. إذا كنت تستخدم العديد من العروض، فيجب أن تدعم آلة الربط نطاقًا أوسع دون إجبار المشغل على ضبط الإعداد كثيرًا. في هذه الحالة، تصبح مرونة العرض جزءًا من الإنتاجية، وليس مجرد جزء من مواصفات المعدات.
للحصول على شرح أعمق لهيكل الآلة ومنطق العمل، يمكنك أيضًا قراءة كيفية عمل آلة الربط SMT.
يعتمد توافق آلة الربط SMT على أكثر من ملصق عرض الشريط. تحدد العديد من ميزات التصميم ما إذا كان من الممكن حمل الشريط ومحاذاته وضمه وتغذيته بنجاح. إذا كان أي من هذه الأجزاء متطابقًا بشكل سيئ، فقد يواجه الجهاز مشكلة حتى لو كان عرض الشريط ضمن النطاق المدرج من الناحية الفنية.
يجب أن تضع الآلة الأشرطة القديمة والجديدة في وضع ثابت. إذا كان تحديد المواقع معطلاً، فقد يتم زاوية الوصلة أو إزاحتها. يعد هذا أمرًا مهمًا بشكل خاص بالنسبة للأشرطة الضيقة، حيث يمكن أن يؤدي أي اختلال صغير في المحاذاة إلى حدوث مشكلات في التغذية.
تساعد دقة تحديد الموضع الجيدة الماكينة على دعم نطاق عرض أوسع لأن كل شريط يدخل إلى منطقة المفصل بطريقة يمكن التحكم فيها.
يحمل الجهاز الشريط أثناء الانضمام. قد لا تعمل الأداة المصممة للشريط الضيق على تثبيت البكرة الأوسع بشكل صحيح، كما أن الأداة المصممة للشريط الأعرض قد لا توجه الشريط الضيق بشكل نظيف. هذا هو السبب في أن التركيبات تعد واحدة من أهم نقاط التوافق المادي.
عند تقييم الآلات، اسأل ما إذا كانت التركيبات قابلة للتعديل أو مخصصة أو متعددة الأحجام. تساعد الإجابة في الكشف عما إذا كانت الآلة قادرة على التعامل مع مزيج الإنتاج الفعلي الخاص بك.
طريقة الانضمام مهمة أيضًا. تكون بعض الطرق أفضل في إبقاء الشريط مسطحًا، بينما قد تؤدي طرق أخرى إلى زيادة سمكه أو تصلبه. إذا كانت الطريقة تخلق وصلة كبيرة الحجم، فقد يكون ذلك مقبولاً على عرض شريط واحد ولكنه يمثل مشكلة على شريط آخر.
يكون التوافق أقوى عندما تحافظ طريقة الربط على الوصلة مسطحة ومستقرة عبر نطاق العرض الكامل المستخدم في الإنتاج.
لا يكون الوصل ناجحًا إلا إذا مر عبر وحدة التغذية بشكل نظيف. وهذا يعني أن واجهة وحدة التغذية جزء من توافق العرض أيضًا. إذا قام جهاز بربط الشريط ولكن وحدة التغذية لا يمكنها قبول الوصلة الناتجة بسلاسة، فإن مطالبة التوافق تكون غير مكتملة.
ولهذا السبب يجب دائمًا مراجعة دعم العرض مع سلوك وحدة التغذية، خاصة عندما يستخدم خط الإنتاج نظام تحديد سريع.

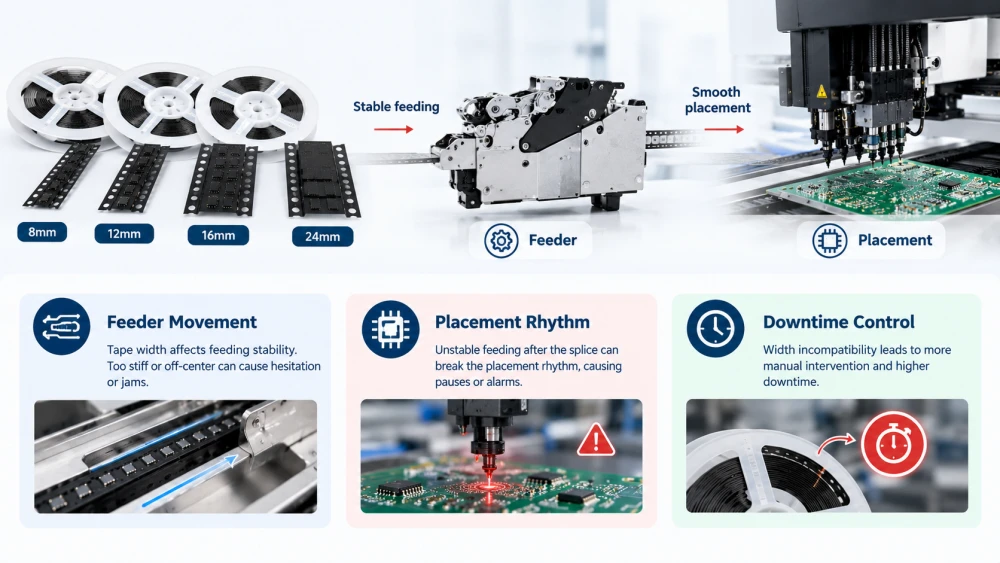

عرض الشريط له تأثير مباشر على سلوك وحدة التغذية. قد تكون الأشرطة الضيقة أكثر حساسية للمحاذاة، في حين أن الأشرطة الأوسع قد تخلق مقاومة فيزيائية أكبر عند نقطة الوصل. في كلتا الحالتين، يتوقع المغذي حركة يمكن التنبؤ بها وهندسة مفصلية مستقرة.
هذا هو السبب في أن توافق عرض الشريط ليس مجرد مسألة ربط. إنها أيضًا مسألة استقرار الإنتاج التي تؤثر على الخط الكامل من وحدة التغذية إلى رأس الموضع.
تقدم وحدة التغذية الشريط بحركة متحكم فيها. إذا كانت الوصلة قاسية للغاية بالنسبة للعرض المستخدم، فقد تتردد وحدة التغذية أو تتسبب في انحشار صغير. إذا كان المفصل بعيدًا عن المركز، فقد يتجول الشريط في المسار.
غالبًا ما تظهر هذه المشكلات بعد اكتمال عملية الوصل، ولهذا السبب يجب اختبار الماكينة في ظل ظروف التغذية الحقيقية. للتعرف على سلوك وحدة التغذية ذات الصلة، راجع هذه المقالة حول جودة الوصلة وموثوقية وحدة التغذية.
تعتمد آلة الالتقاط والوضع على وحدة التغذية لتقديم المكونات في الوقت المحدد. إذا أدى عرض الشريط إلى تغذية غير مستقرة بعد الوصلة، فقد يتعطل إيقاع الموضع. يمكن أن تكون النتيجة توقفًا مؤقتًا أو إنذارًا أو انخفاضًا في الإنتاجية.
لذلك عندما تسأل ما إذا كانت آلة الربط تدعم عروض مختلفة للشريط، فإن السؤال العملي هو ما إذا كانت تدعم الوضع المستقر بعد الربط.
يمكن أن يؤدي عدم توافق العرض إلى تدخل يدوي متكرر. إذا كان يتعين على المشغلين إعادة ضبط وحدة التغذية، أو إعادة ضم الشريط، أو التعافي من الانحشار، فإن وقت التوقف عن العمل يزداد بسرعة. وهذا أمر مؤلم بشكل خاص على الخطوط التي تتغير فيها البكرة بشكل متكرر.
لإلقاء نظرة أوسع على تأثير وقت التشغيل، اقرأ هذه المقالة حول كيفية دعم الربط لعملية الخط المستمر.
أفضل طريقة للتحقق من التوافق هي مقارنة الجهاز بالعروض التي تستخدمها بالفعل، ثم اختبار النتيجة في سياق إنتاج حقيقي. تعد المطالبات المنشورة مفيدة، لكن اختبار الإنتاج يعطي الإجابة الحقيقية.
يجب أن تتضمن مراجعة الجيدة توافق عرض شريط آلة الربط SMT المواد الحالية والمواد المستقبلية المتوقعة وأنواع وحدات التغذية المستخدمة على الخط.
قم بإدراج كل عرض الشريط المستخدم حاليًا على الخط. قم بتضمين عروض العرض الأكثر شيوعًا، وعروض العرض الأقل شيوعًا، وأي عروض خاصة تظهر فقط في منتجات معينة. يمنحك هذا هدف توافق واقعي.
بدون هذا المخزون، من السهل شراء آلة تغطي عرضًا واحدًا متكررًا ولكنها تفتقد حالة حافة مهمة.
استخدم البكرات والأشرطة الحاملة والمغذيات الفعلية من الإنتاج عندما يكون ذلك ممكنًا. قد لا تكشف مادة العينة عن نفس سلوك مادة الإنتاج الحقيقية، خاصة إذا كان الموردون لديك يستخدمون صلابة شريطية مختلفة قليلاً أو جودة حافة مختلفة.
يمنحك اختبار البكرات الحقيقية إجابة أكثر موثوقية حول ما إذا كان الجهاز يمكنه دعم نطاقك بشكل موثوق.
لا توقف الاختبار في لحظة ربط الشريط. شاهد كيف يتحرك الوصل عبر وحدة التغذية. تحقق مما إذا كان يظل في المنتصف ويمر بسلاسة ويستمر في التغذية دون إنذار أو تردد.
هذه الخطوة مهمة لأن القيمة الحقيقية لدعم عرض الشريط ليست القدرة على ربط الشريط. إنها القدرة على إبقاء المادة تتحرك بعد ذلك.
إذا كان الجهاز يحتاج إلى العديد من التغييرات في الإعدادات بين العروض، فقد يفقد الخط الوقت حتى لو كانت العروض مدعومة تقنيًا. اسأل عن مدى سرعة قيام المشغلين بالتبديل بين العروض وما إذا كانت العملية تظل مستقرة عبر النطاق الكامل.
أفضل جهاز هو الذي يدعم عروضًا متعددة دون التسبب في تعقيدات غير ضرورية أثناء التغيير اليومي.

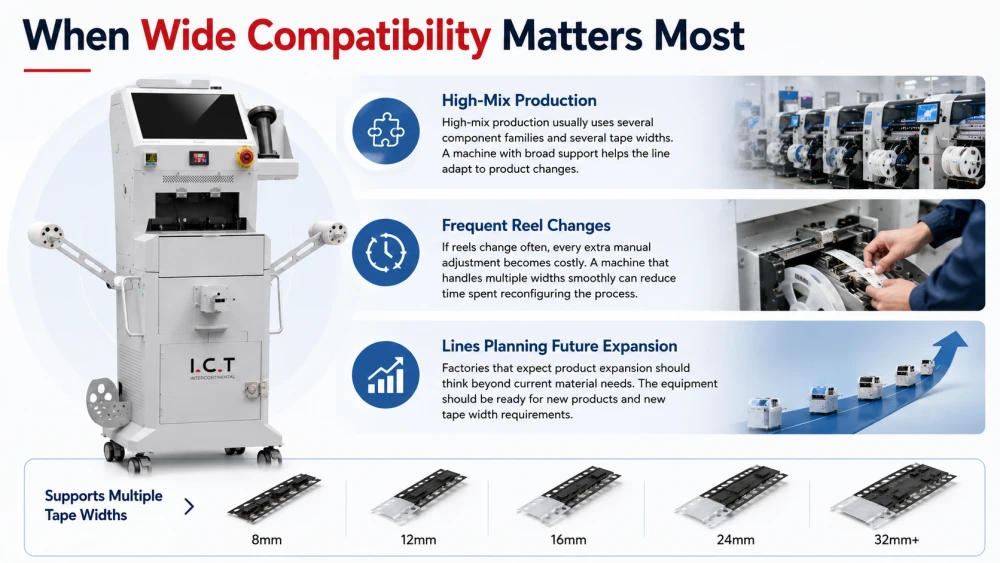

تحتاج بعض المصانع إلى توافق واسع النطاق أكثر من غيرها. كلما زاد تغير مزيج الإنتاج الخاص بك، أصبحت آلة الربط المرنة أكثر قيمة. في خط منتج واحد مستقر، قد يكون نطاق الدعم الضيق كافيًا. في خط المنتجات المختلطة، يمكن للمرونة توفير الوقت وتقليل أخطاء الإعداد.
عادةً ما يستخدم إنتاج المزيج العالي العديد من عائلات المكونات والعديد من عروض الأشرطة. تساعد الآلة ذات الدعم الواسع الخط على التكيف مع تغييرات المنتج دون الحاجة إلى أدوات منفصلة لكل عرض.
إذا تغيرت البكرات بشكل متكرر، فإن كل تعديل يدوي إضافي يصبح مكلفًا. يمكن للآلة التي تتعامل مع عروض متعددة بسلاسة أن تقلل من الوقت المستغرق في إعادة تكوين العملية.
يجب على المصانع التي تتوقع التوسع في إنتاجها أن تفكر بما يتجاوز الاحتياجات المادية الحالية. إذا كان من المحتمل أن تقدم المنتجات الجديدة أشرطة أوسع أو أضيق، فيجب أن تكون المعدات قادرة على التعامل معها دون تغيير كبير.
لاختيار المعدات في هذا السياق، يعد هذا الدليل حول كيفية اختيار آلة الربط SMT مرجعًا مصاحبًا مفيدًا.
يرتكب العديد من المشترين نفس الأخطاء عند الحكم على توافق عرض الشريط. يمكن تجنب هذه الأخطاء، ولكنها غالبًا ما تظهر عندما يتم اختيار الماكينة بسرعة كبيرة جدًا أو بدون اختبار حقيقي للمواد.
الحد الأقصى لعدد العرض غير كاف. قد تقبل الآلة من الناحية الفنية شريطًا عريضًا ولكنها لا تدعمه جيدًا أثناء التغذية أو الانضمام. اسأل دائمًا عن كيفية أداء الجهاز عبر العروض المحددة التي تستخدمها بالفعل.
تبدو بعض الأجهزة متوافقة في محطة الربط ولكنها تسبب مشاكل لاحقًا في وحدة التغذية. تحقق دائمًا من المسار الكامل بدءًا من ربط الشريط وحتى حركة وحدة التغذية وحتى الاستعداد لوضعه.
يمكن أن يؤدي الاختبار بعرض واحد أو بكرة عينة واحدة فقط إلى إخفاء مشكلات التوافق. يجب فحص الماكينة بعروض متعددة وظروف بكرات متعددة قبل الموافقة النهائية.
إذا كان دعم عروض متعددة يتطلب الكثير من التعديلات اليدوية، فقد لا يكون الجهاز عمليًا للاستخدام اليومي. يجب أن يؤدي التوافق إلى تقليل العبء، وليس إضافة خطوات جديدة إلى سير عمل المشغل.
نعم، يمكن لآلات الربط SMT أن تدعم عروض الأشرطة المختلفة، ولكن فقط ضمن نطاق التصميم وقدرة المعالجة الخاصة بها. السؤال الحقيقي ليس ما إذا كان بإمكان الآلة ضم شريطين بعرض مختلف من الناحية النظرية. والسؤال الحقيقي هو ما إذا كان بإمكانها القيام بذلك بشكل موثوق، وبشكل متكرر، ومن دون خلق مشاكل في التغذية.
عند تقييم توافق عرض الشريط، تحقق من العروض الفعلية المستخدمة في المصنع الخاص بك، واختبر الجهاز باستخدام بكرات حقيقية، ولاحظ كيفية تحرك الوصلة عبر وحدة التغذية. يجب أن تدعم الآلة الجيدة المحاذاة المستقرة، والربط النظيف، والتغذية السلسة عبر العروض الأكثر أهمية.
إذا كان خط الإنتاج الخاص بك يتعامل مع العديد من عائلات المكونات، فيمكن أن يؤدي دعم العرض الواسع إلى تحسين كفاءة التغيير وحماية وقت تشغيل الموضع. إذا كان خطك يستخدم نطاقًا أضيق، فلا يزال يتعين التحقق من صحة الجهاز بعناية حتى لا يؤدي إلى حدوث مشكلات مخفية. للحصول على سياق التخطيط الأوسع، اقرأ دليل SMT للربط وتغيير المواد.
نعم، يمكن لآلات الربط SMT أن تدعم عروض مختلفة للشريط إذا كان الجهاز مصممًا لهذا النطاق. المفتاح ليس فقط ما إذا كان الشريط مناسبًا أم لا، ولكن ما إذا كان الجهاز يمكنه محاذاة الشريط وربطه وتغذيته بسلاسة. تحقق دائمًا من نطاق العرض الحقيقي واختبر بكراتك الفعلية قبل الشراء.
عرض شريط SMT الأكثر شيوعًا هو 8 مم، 12 مم، 16 مم، و24 مم. تستخدم بعض الخطوط أيضًا تنسيقات خاصة أوسع للمكونات الأكبر حجمًا. يعتمد المزيج الدقيق على عائلة المنتج وإعداد وحدة التغذية وحجم الإنتاج. يجب أن يتطابق جهازك مع العروض المستخدمة في أغلب الأحيان على خطك.
نعم، يمكن أن يؤثر عرض الشريط على أداء وحدة التغذية بعد الربط. قد تكون الأشرطة الضيقة أكثر حساسية للمحاذاة، في حين أن الأشرطة الأوسع قد تخلق المزيد من الصلابة أو المقاومة في المفصل. يجب أن تظل الوصلة مسطحة ومركزية حتى تتمكن وحدة التغذية من تحريكها دون تشويش أو فقدان موضعها.
تحقق من مخزون عرض الشريط الحالي لديك، وتأكد من النطاق المدعوم للجهاز، واختبر البكرات الحقيقية من خلال وحدة التغذية الفعلية. لا تعتمد فقط على الحد الأقصى للعرض المذكور في الكتيب. يجب أن تثبت الآلة قدرتها على ربط الأشرطة وتغذيتها بسلاسة في ظروف الإنتاج الحقيقية.
ليس دائما. يعد نطاق التوافق الأوسع مفيدًا إذا كان مزيج الإنتاج الخاص بك يتغير كثيرًا أو كنت تخطط للتوسع في المستقبل. ولكن إذا كان خطك يستخدم عرضًا واحدًا أو عرضين فقط، فقد تكون الآلة الأبسط كافية. الخيار الأفضل هو الخيار الذي يتوافق مع مزيج المواد الحقيقي وسير العمل اليومي.
