يتم استخدام آلة الربط SMT لتوصيل نهاية شريط مكون واحد ببداية بكرة أخرى، لذلك يمكن لخط SMT الاستمرار في العمل مع انقطاع أقل. بعبارات بسيطة، فهو يساعد المشغلين على استبدال بكرات المكونات بشكل أسرع دون إنشاء توقفات طويلة في وحدة التغذية أو مرحلة الانتقاء والوضع.
بالنسبة للمصانع التي تتعامل مع التغييرات المتكررة للبكرة، يعد فهم كيفية عمل آلة الربط SMT أمرًا مهمًا لأن تغيير المواد يؤثر بشكل مباشر على كفاءة الخط واستقرار وحدة التغذية ومخرجات الإنتاج. تحافظ عملية الربط الجيدة على تحرك المكونات بسلاسة من البكرة إلى وحدة التغذية إلى آلة التنسيب.
تشرح هذه المقالة ماهية آلة الربط SMT، وكيف تعمل عملية الربط التلقائي للشريط ، ولماذا أصبحت آلة ربط بكرة المكونات جزءًا مهمًا من إنتاج SMT الحديث.
آلة الربط SMT عبارة عن قطعة من المعدات المصممة لربط شريطين حاملين معًا أثناء استبدال بكرة المكون. بدلاً من إيقاف الخط وإزالة بكرة فارغة وإعداد البكرة التالية يدويًا، يمكن للمشغل استخدام آلة الربط لتوصيل البكرة الجديدة بمسار الشريط الموجود.
والغرض ليس فقط لتوصيل الشريط. والغرض الحقيقي هو تقليل وقت التوقف عن العمل، وتحسين دقة التغيير، والحفاظ على خط الإنتاج مزودًا بالمكونات.
في إنتاج SMT، يتم توفير المكونات الإلكترونية عادةً في شريط ناقل وعبوة بكرة. يحمل الشريط الناقل المكونات في الجيوب، ويحميها شريط الغلاف قبل أن يتم التقاطها بواسطة آلة التنسيب.
أثناء الإنتاج، تقوم وحدة التغذية بسحب الشريط للأمام. عندما تكون إحدى البكرات فارغة تقريبًا، يجب توصيل البكرة التالية بدقة. تساعد آلة الربط SMT على ربط الشريطين بحيث يمكن أن تستمر التغذية بأقل قدر من التعطيل.
بدون عملية ربط موثوقة، يمكن أن يصبح كل تغيير للبكرة بمثابة توقف صغير للإنتاج. على خط SMT المزدحم، تتراكم نقاط التوقف الصغيرة بسرعة. إذا احتاج المشغلون إلى تغيير العديد من البكرات أثناء نوبة العمل، فقد يؤدي التحكم الضعيف في التغيير إلى تقليل الإنتاج الفعال للخط بأكمله.
تعتبر آلة الربط SMT مفيدة بشكل خاص عندما يحتاج المصنع إلى:
وقت استبدال بكرة أقصر
عملية تغذية أكثر استقرارا
عمل يدوي أقل يعتمد على المشغل
تحكم أفضل في تغيير المواد
انخفاض خطر اختلال الشريط

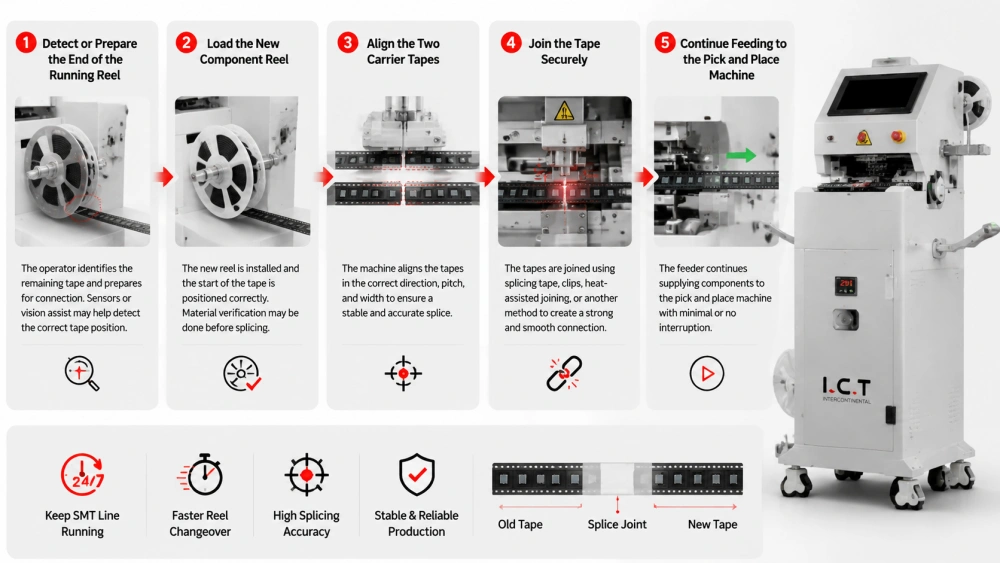

مبدأ العمل الأساسي واضح ومباشر. تقوم الآلة بإعداد ومحاذاة وربط شريطين مكونين حتى تتمكن وحدة التغذية من الاستمرار في سحب المواد دون انقطاع طويل.
على الرغم من اختلاف تصميمات الماكينات، إلا أن معظم النماذج الأوتوماتيكية أو شبه الأوتوماتيكية تتبع منطق تشغيل مماثل.
تبدأ العملية عندما تكون بكرة المكون الحالية قريبة من فارغة. يقوم المشغل بتحديد الشريط المتبقي وإعداده للاتصال. في الأنظمة الأكثر تقدمًا، قد تساعد المستشعرات أو أدوات المساعدة في الرؤية في اكتشاف موضع الشريط الصحيح.
هذه الخطوة مهمة لأن نقطة الوصل يجب أن تكون نظيفة ودقيقة. إذا كان طرف الشريط تالفًا، أو غير متساوٍ، أو تم وضعه بشكل غير صحيح، فقد يؤثر المفصل النهائي على حركة وحدة التغذية.
بعد ذلك، يقوم المشغل بتحضير البكرة الجديدة. يجب وضع بداية الشريط الجديد بشكل صحيح حتى يمكن ربطه بنهاية الشريط القديم.
في نظام تحويل المواد الخاضع للرقابة، قد تتضمن هذه المرحلة أيضًا التحقق من المواد. على سبيل المثال، قد يتحقق المشغل من رقم الجزء أو الرمز الشريطي للبكرة أو معلومات الدفعة أو مهمة وحدة التغذية قبل إكمال الوصلة.
تعد المحاذاة الدقيقة أحد أهم أجزاء عملية الربط التلقائي للشريط . يجب أن يتطابق الشريطان في الاتجاه ودرجة العرض والعرض. إذا كانت المحاذاة سيئة، فقد تنحشر وحدة التغذية أو قد يصبح تسلسل جيب المكونات غير مستقر.
تساعد آلة ربط بكرة المكونات الجيدة في وضع الأشرطة بشكل ثابت. وهذا يقلل من ضغط المهارات على المشغلين ويجعل تكرار عملية التغيير أسهل عبر الورديات المختلفة.
بعد المحاذاة، تقوم الآلة بربط الأشرطة القديمة والجديدة. اعتمادًا على نوع الماكينة، قد يشمل ذلك شريط الربط أو المشابك أو الربط بمساعدة الحرارة أو طريقة ربط ميكانيكية أخرى.
يجب أن يكون المفصل قويًا بما يكفي ليمر عبر وحدة التغذية، ولكن أملس بدرجة كافية بحيث لا يتداخل مع عملية التغذية. هذا التوازن مهم. قد ينفصل المفصل الضعيف، في حين أن المفصل الضخم أو غير المستوي قد يسبب مقاومة وحدة التغذية.
بمجرد اكتمال عملية الوصل، يمكن لوحدة التغذية الاستمرار في توريد المكونات إلى آلة الالتقاط والوضع . الهدف هو أن يكون الانتقال بين البكرات سلسًا قدر الإمكان، مع انقطاع بسيط أو عدم انقطاع في التنسيب.
هذا هو المكان الذي يصبح فيه الربط ذا قيمة. وهو يدعم الإنتاج المستمر بدلاً من التعامل مع كل تغيير للبكرة كنقطة توقف.

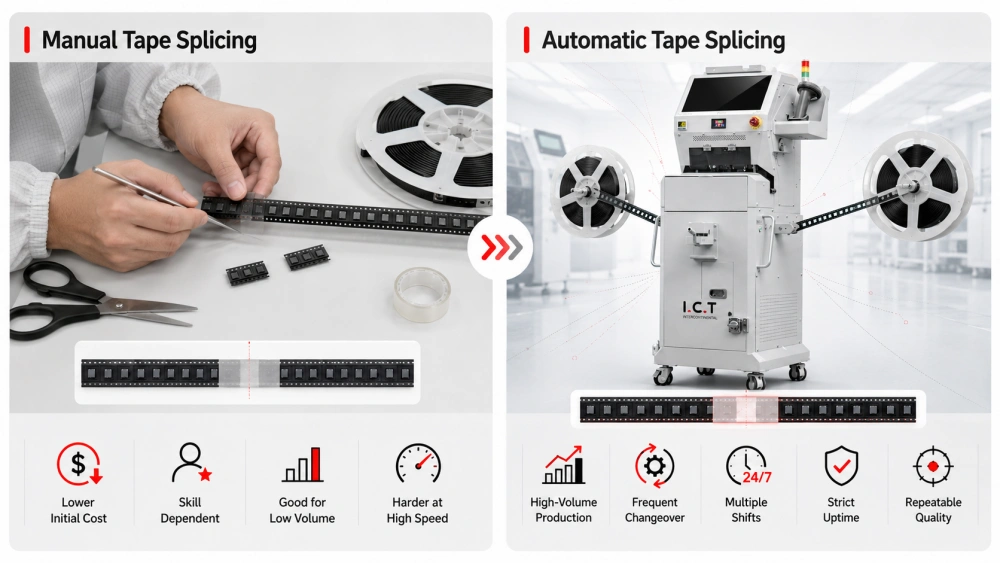

يمكن إجراء ربط شريط SMT يدويًا أو باستخدام معدات أوتوماتيكية. يمكن أن تنجح كلتا الطريقتين، لكن الاستقرار والكفاءة مختلفان.
يعتمد الربط اليدوي عادةً على قيام المشغل بقطع الأشرطة ومحاذاتها وربطها يدويًا. قد يتطلب الأمر استثمارًا أوليًا أقل، لكن النتيجة تعتمد بشكل كبير على المهارة والاهتمام.
يمكن أن يكون الربط اليدوي مناسبًا للخطوط ذات الحجم المنخفض أو المنتجات البسيطة أو المصانع ذات التغييرات المحدودة في البكرة. ومع ذلك، مع زيادة سرعة الإنتاج، يصبح التحكم في التشغيل اليدوي أكثر صعوبة.
تستخدم عملية الربط التلقائي للشريط معدات لتوحيد الخطوات الرئيسية مثل تحديد موضع الشريط والقطع والمحاذاة والربط. يؤدي ذلك إلى تحسين الاتساق وتقليل فرصة الخطأ البشري.
عادةً ما يكون الربط التلقائي أفضل للمصانع التي تحتوي على:
إنتاج SMT بكميات كبيرة
التغيير المتكرر للمواد
تحولات إنتاجية متعددة
متطلبات وقت التشغيل الصارمة
الطلب على جودة التشغيل المتكررة
للحصول على رؤية أوسع لاستراتيجية تغيير المواد، يمكنك قراءة دليل تحويل المواد وآلة الربط SMT.
قد تبدو آلة ربط بكرة المكونات مدمجة، ولكنها عادة ما تجمع بين عدة وظائف لجعل ربط البكرة أسرع وأكثر موثوقية.
منطقة تحديد المواقع تحمل الأشرطة الحاملة القديمة والجديدة في مكانها. تساعد هذه المنطقة على التأكد من محاذاة الأشرطة قبل الانضمام. يعد الوضع المستقر مهمًا بشكل خاص للمكونات الصغيرة والأشرطة الضيقة.
تتضمن بعض الآلات آلية القطع أو التشذيب لتحضير أطراف الشريط. يساعد القطع النظيف على إنشاء لصق أفضل ويقلل من خطر الحركة غير المتساوية عبر وحدة التغذية.
تقوم وحدة الربط بعملية الربط الفعلية. قد يتم تطبيق شريط الربط، أو الضغط على المفصل، أو إكمال نوع آخر من الاتصال اعتمادًا على تصميم الماكينة.
قد تشتمل الأجهزة المتقدمة على أجهزة استشعار أو مسح الباركود أو الفحص البصري. تساعد هذه الوظائف على تقليل تحميل المواد الخاطئة وتحسين إمكانية تتبع العملية.
على سبيل المثال، تم تصميم آلة الربط الذكي الأوتوماتيكية SMT من أجل الربط الذكي للبكرة والتحويل الفعال للمواد SMT.
قد يبدو الوصل كنقطة اتصال صغيرة، لكنه يمكن أن يؤثر على عملية التغذية بأكملها. إذا لم يكن الوصل دقيقًا، فقد لا تقوم وحدة التغذية بسحب الشريط بسلاسة.
تتضمن المشكلات الشائعة المتعلقة بوحدة التغذية الناتجة عن سوء الربط انحشار الشريط، ومقاومة التغذية، والتقدم المفقود، وموضع الالتقاط غير المستقر. قد تؤدي هذه المشكلات إلى إيقاف الخط أو إنشاء أخطاء في الموضع.
ولهذا السبب فإن جودة المفصل مهمة بقدر أهمية سرعة العملية. يكون الربط السريع مفيدًا فقط عندما يمكن للوصلة النهائية المرور عبر وحدة التغذية بشكل موثوق.
يجب أن تكون الوصلة الجيدة قوية ومسطحة ومحاذاة بدقة. يجب أن يسمح للمغذي بمواصلة تحريك الشريط دون مقاومة مفاجئة. عندما يحدث هذا، تظل عملية الانتقاء والمكان أكثر استقرارًا.
بالنسبة لفرق الإنتاج، يعني هذا انقطاعات أقل وثقة أفضل أثناء تغيير البكرة.
يتضمن تغيير المواد أكثر من مجرد استبدال البكرة. ويتضمن أيضًا تحديد المادة الصحيحة، وإعداد البكرة التالية، والتحقق من الإعداد، والحفاظ على استقرار وحدة التغذية، والحفاظ على برنامج التنسيب مزودًا بالمكونات الصحيحة.
تساعد آلة الربط SMT في الاتصال المادي بين البكرات. ومع ذلك، قد تتضمن عملية التغيير الكاملة أيضًا التحقق من الرمز الشريطي، وإدارة وحدة التغذية، والتجهيز، وتتبع المواد، وتخطيط الإنتاج.
عندما تعمل هذه الخطوات معًا، يمكن للمصنع تقليل توقف الخطوط وتحسين استمرارية الإنتاج.
يعد عبء عمل المشغل عاملاً رئيسياً في إنتاج SMT. عندما يتعين على المشغلين التعامل مع العديد من وحدات التغذية والبكرات والتحويلات في وقت واحد، تصبح الأخطاء أكثر احتمالاً. تعمل آلة ربط بكرة المكونات على تقليل العمل اليدوي المتكرر وتمنح المشغلين عملية أكثر وضوحًا وتحكمًا.
وهذا هو أحد الأسباب التي تجعل الربط التلقائي للبكرة ذو قيمة خاصة في الخطوط التي تحتوي على تغييرات متكررة في المنتج أو الاستهلاك العالي للمكونات.
قبل استخدام آلة الربط SMT في الإنتاج، يجب على المصانع التحقق من العديد من التفاصيل العملية. الهدف هو التأكد من أن الماكينة تتوافق مع المواد الفعلية ومتطلبات الخط.
تستخدم المكونات المختلفة عروضًا مختلفة للشريط. تتضمن عروض شريط الناقل SMT الشائعة 8 مم، و12 مم، و16 مم، و24 مم. يجب أن تدعم الآلة المناسبة أحجام الشريط المستخدمة غالبًا في خط الإنتاج الخاص بك.
يمكن أن يؤثر الشريط التالف أو الحواف المنحنية أو سوء التعامل مع البكرة على الوصلة. يجب على المشغلين التحقق من حالة الشريط قبل ربط البكرتين، خاصة عند التعامل مع المكونات الحساسة أو ذات القيمة العالية.
يجب أن تمر الوصلة النهائية عبر وحدة التغذية بسلاسة. حتى لو تم ربط الشريط بنجاح، فإن العملية لن تكتمل إلا إذا تمكنت وحدة التغذية من التعامل مع الوصلة دون مقاومة أو تشويش.
تعمل المعدات الأوتوماتيكية على تقليل متطلبات المهارات اليدوية، ولكنها لا تلغي الحاجة إلى الانضباط في العمليات. يجب أن يفهم المشغلون الاتجاه الصحيح للشريط، والتحقق من المواد، واستكشاف الأخطاء وإصلاحها الأساسية.
العديد من مشاكل الربط تأتي من أخطاء التحضير الصغيرة. من السهل منع هذه الأخطاء عندما يتم توحيد العملية.
إذا تم تحميل الشريط الجديد في الاتجاه الخاطئ، فلن تتمكن وحدة التغذية من الاستمرار بشكل صحيح. يمكن أن يؤدي ذلك إلى التوقف عن العمل، أو إهدار المكونات، أو التدفق الخاطئ للمواد.
يمكن أن يؤدي عدم المحاذاة إلى خلق مقاومة للتغذية. قد يتسبب أيضًا في التصاق الوصلة داخل مسار وحدة التغذية. يعد تحديد المواقع بدقة أمرًا ضروريًا للربط الموثوق.
إذا لم يكن المفصل قويًا بدرجة كافية، فقد تنفصل الأشرطة أثناء الرضاعة. يمكن أن يؤدي هذا إلى إيقاف الإنتاج ويتطلب الاسترداد اليدوي.
يعد ربط البكرة الخاطئة أكثر خطورة من مشكلة الشريط البسيطة. يمكن أن يؤدي ذلك إلى وضع المكونات بشكل خاطئ ومخاطر الجودة. لهذا السبب، يجب ربط الربط بإجراءات فحص المواد المناسبة.
يجب أن يأخذ المصنع في الاعتبار الربط التلقائي عندما تحدث تغييرات في البكرة في كثير من الأحيان بما يكفي للتأثير على وقت التشغيل أو كفاءة العمل أو استقرار الإنتاج.
في الإنتاج بكميات كبيرة، يتم استهلاك بكرات المكونات بسرعة. تخلق التغييرات المتكررة للبكرة العديد من الفرص لوقت التوقف عن العمل. يساعد الربط التلقائي على تقليل هذه الخسائر المتكررة.
غالبًا ما يتضمن الإنتاج عالي المزيج العديد من أنواع المكونات وتغييرات البكرة. تساعد عملية الربط الموحدة المشغلين على إدارة التعقيد بشكل أكثر فعالية.
عندما تكون جداول الإنتاج ضيقة، يمكن أن تؤثر فترات التوقف القصيرة حتى على التسليم. يدعم الربط التلقائي تدفق المواد بشكل أكثر سلاسة ويساعد على حماية مخرجات الخط.
تقوم آلة الربط SMT بتوصيل الأشرطة المكونة أثناء تغيير البكرة بحيث يمكن لخط SMT الاستمرار في العمل مع انقطاعات أقل. من خلال إعداد الأشرطة الحاملة ومحاذاتها وربطها، فإنها تدعم عملية ربط الأشرطة الأوتوماتيكية الأكثر استقرارًا وتقلل من وقت التوقف عن العمل الناتج عن استبدال البكرة.
إن فهم كيفية عمل آلة الربط SMT يساعد المصانع على اتخاذ قرارات أفضل بشأن إدارة وحدة التغذية وتغيير المواد وكفاءة الخط. بالنسبة للإنتاج بكميات منخفضة، قد يكون الربط اليدوي كافيًا. ولكن بالنسبة لخطوط SMT كبيرة الحجم أو عالية المزيج، يمكن لآلة ربط بكرة المكونات الأوتوماتيكية تحسين الاتساق وتقليل ضغط المشغل ودعم الإنتاج المستمر.
إذا كان مصنعك يريد تحسين كفاءة تغيير البكرة، فإن الخطوة التالية هي تقييم عرض الشريط الفعلي وأنواع وحدة التغذية ومعدل استهلاك البكرة وتكلفة وقت التوقف عن العمل. ستساعدك هذه العوامل على اختيار حل الربط المناسب لخط SMT الخاص بك.
يتم استخدام آلة الربط SMT لربط نهاية شريط بكرة مكون واحد مع بداية بكرة أخرى. وهذا يساعد وحدة التغذية على الاستمرار في توريد المكونات إلى آلة الالتقاط والوضع مع انقطاع أقل. يتم استخدامه بشكل أساسي لتقليل وقت التوقف عن العمل أثناء تغيير المواد وتحسين استمرارية الإنتاج في خطوط تجميع SMT.
تعمل آلة الربط SMT من خلال إعداد شريطين ناقلين ومواءمتهما وربطهما معًا. يقوم المشغل بتحميل الشريط القديم والشريط الجديد، وتساعد الآلة في وضعهما بدقة قبل عمل الوصلة. في النماذج التلقائية، قد تتضمن العملية الكشف والقطع والمحاذاة والضغط لإنشاء اتصال مستقر لتشغيل وحدة التغذية.
تعد عملية الربط التلقائي للشريط طريقة يتم التحكم فيها لتوصيل شريطين مكونين بمساعدة الآلة. يتضمن عادةً إعداد الشريط والمحاذاة والربط والفحص النهائي. بالمقارنة مع الربط اليدوي، يعمل الربط التلقائي على تحسين الاتساق ويساعد على تقليل الأخطاء الناجمة عن إجهاد المشغل أو محاذاة اليد غير الدقيقة.
نعم، يمكن لآلة الربط SMT أن تقلل من وقت التوقف عن الالتقاط والوضع عن طريق جعل تغيير البكرة أسرع وأكثر استقرارًا. عندما يتم توصيل بكرة جديدة قبل نفاد الشريط القديم بالكامل، يمكن لوحدة التغذية الاستمرار في توريد المكونات دون توقف طويل. وهذا مفيد بشكل خاص في خطوط SMT كبيرة الحجم مع تغييرات متكررة في البكرة.
قبل اختيار آلة ربط بكرة المكونات، تحقق من توافق عرض الشريط، وتوافق وحدة التغذية، وسرعة الربط، واستقرار التشغيل، ووظائف التحقق، ودعم ما بعد البيع. يعتمد الاختيار الأفضل على حجم الإنتاج لديك، وتكرار تغيير المواد، وعبء عمل المشغل، ونوع المكونات المستخدمة في خط SMT الخاص بك.
