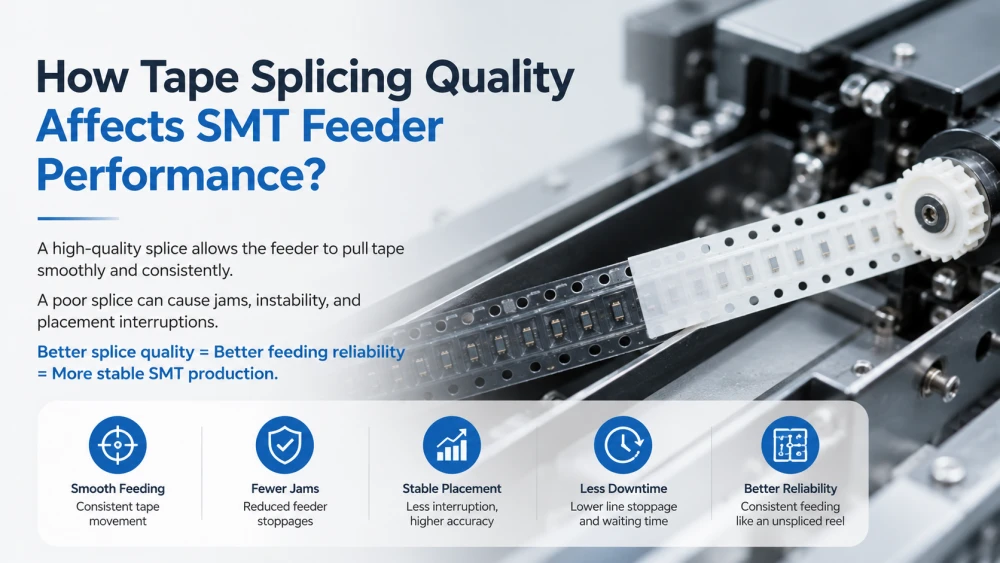

جودة ربط الشريط لها تأثير مباشر على أداء وحدة تغذية SMT لأن وحدة التغذية يجب أن تسحب الشريط المتصل بسلاسة وثبات ودون انقطاع. إذا كانت الوصلة غير محاذية، أو سميكة جدًا، أو ضعيفة جدًا، أو ملوثة، فقد تنحشر وحدة التغذية، أو تفقد الاستقرار، أو تتسبب في انقطاع وضعها. في العديد من خطوط SMT، المشكلة الحقيقية ليست مجرد نفاد البكرة. المشكلة الأعمق هي ما إذا كان بإمكان الوصلة المرور عبر وحدة التغذية بشكل نظيف ومواصلة توريد المكونات بنفس الموثوقية التي تتمتع بها البكرة غير الموصولة.
إن فهم كيفية تأثير لصق الشريط على أداء وحدة التغذية يساعد المصانع على تقليل وقت التوقف المخفي، ومنع إنذارات وحدة التغذية المتكررة، وتحسين استقرار الخط بشكل عام. قد لا يفشل المفصل الضعيف أو غير المتناسق على الفور في محطة الربط، لكنه لا يزال من الممكن أن يخلق مشكلة لاحقة في وصلة لصق وحدة تغذية SMT عندما يبدأ الشريط في التحرك عبر مسار وحدة التغذية.
تشرح هذه المقالة سبب أهمية جودة الوصلة، وأي عيوب الوصلة تؤثر غالبًا على وحدات التغذية، وكيفية تشخيص مشكلات التغذية، وكيفية تحسين موثوقية تغذية شريط المكونات في الإنتاج الحقيقي.
جدول المحتويات
تم تصميم وحدة التغذية SMT لتطوير الشريط الناقل في خطوات صغيرة يمكن التحكم فيها حتى تتمكن آلة التنسيب من اختيار المكونات في الموضع الصحيح. وهذا يعني أن وحدة التغذية تتوقع أن يظل الشريط مسطحًا وموجهًا بشكل متساوٍ ومستقرًا ميكانيكيًا. يمكن أن يؤثر أي تغيير في سمك الشريط أو شكل الحافة أو المحاذاة أو حالة السطح على كيفية تحريك وحدة التغذية للمادة.
عندما يتم تصنيع الوصلة بشكل جيد، يجب أن تلاحظ وحدة التغذية بالكاد الانتقال بين البكرات. عندما يكون الوصل ضعيفًا، قد تواجه وحدة التغذية فجأة مقاومة إضافية، أو تفقد دقة الخطوة، أو تتوقف تمامًا. هذا هو السبب في أن جودة اللصق ليست تفاصيل بسيطة. إنه جزء من حالة تشغيل وحدة التغذية.
تقوم وحدة التغذية بتحريك الشريط عبر مسار ميكانيكي ضيق. إذا كان المفصل سميكًا جدًا أو غير متساوٍ، فقد لا يتحرك الشريط بنفس المقاومة مثل بقية البكرة. إذا كانت محاذاة المفصل غير صحيحة، فقد يتحرك الشريط إلى الجانب أو يلتصق داخل الدليل.
يعتمد استقرار وحدة التغذية على القدرة على التنبؤ. كلما كان شكل الشريط وهندسة الوصلة أكثر اتساقًا، كلما كانت حركة وحدة التغذية أكثر استقرارًا. من الناحية العملية، يعني ذلك أن الوصلة الجيدة تساعد في حماية كل من إمداد المكونات واستمرارية وضعها.
وحدة التغذية لا تعمل في عزلة. وهو يدعم آلة الالتقاط والوضع من خلال تقديم كل مكون في الموقع الصحيح للالتقاط. إذا تم تقديم الشريط بشكل غير متساوٍ بسبب لصق سيئ، فقد يتم اختيار رأس الموضع من الجيب الخطأ أو فقد المكون بالكامل.
هذا هو السبب في أن جودة الوصلة تؤثر على أكثر من مجرد وحدة التغذية. كما أنه يؤثر على الجهاز المصب. يدعم الوصل الموثوق عرض المكونات المستقر، مما يساعد نظام التنسيب على الحفاظ على إيقاع دورته.
تسبب بعض عيوب الوصلات انحشارًا فوريًا. ويخلق البعض الآخر مشكلات بطيئة ومتكررة يصعب ملاحظتها في البداية. قد تستمر وحدة التغذية في العمل، ولكن مع مزيد من الإنذارات أو مزيد من التردد أو مزيد من انتباه المشغل.
غالبًا ما تكون هذه الانقطاعات الخفية أكثر تكلفة من التوقفات الواضحة لأنها تتراكم عبر العديد من البكرات والتحولات. يمكن أن يخسر المصنع وقتًا كبيرًا إذا تكررت نفس مشكلة الوصلات الصغيرة طوال الأسبوع.

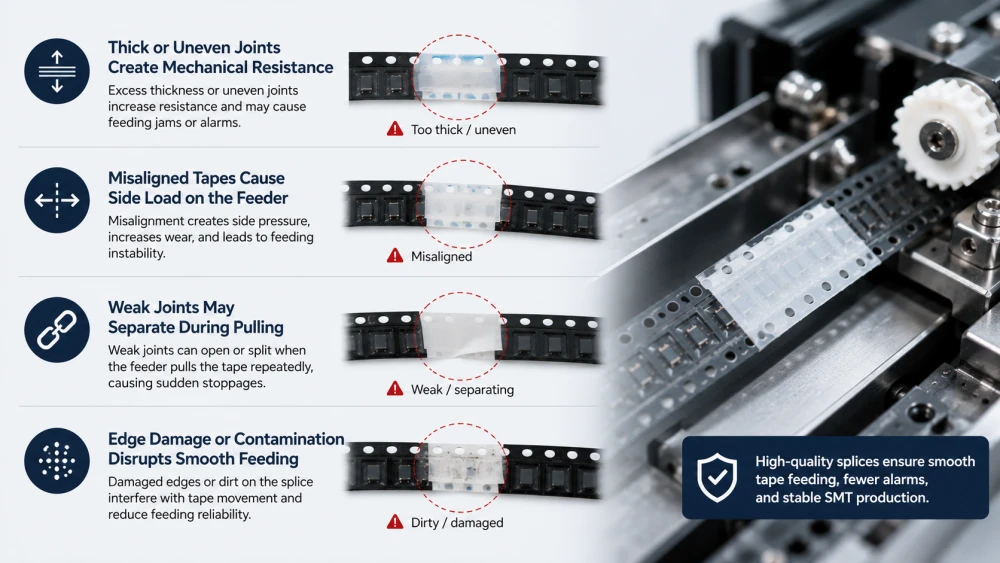

هناك عدة طرق يمكن أن يؤثر بها الوصل على سلوك وحدة التغذية. وأكثرها شيوعًا هو اختلاف السُمك، وعدم المحاذاة، وضعف قوة المفاصل، وتلف الحواف، والتلوث. يؤثر كل واحد منها على مسار الشريط بشكل مختلف، ولكن جميعها تقلل من موثوقية التغذية.
قبل تغيير وحدة التغذية أو إلقاء اللوم على آلة التنسيب، يجدر التحقق مما إذا كانت الوصلة نفسها هي سبب المشكلة. تبدأ العديد من حالات توقف الخطوط عند وصلة الشريط وليس داخل وحدة التغذية.
قد لا تمر الوصلة السميكة جدًا بسلاسة عبر مسار وحدة التغذية. حتى الزيادة الطفيفة في السُمك يمكن أن تخلق مقاومة إذا كان تسامح وحدة التغذية ضيقًا أو كان مسار الشريط ضيقًا.
تعتبر المفاصل غير المستوية أيضًا مشكلة لأن الشريط قد يرتفع قليلاً أثناء تحركه للأمام. يمكن أن يتسبب ذلك في توقف مؤقت قصير، أو إصدار إنذار، أو حدوث خطأ بسيط في التغذية لا يصبح مرئيًا إلا أثناء التشغيل.
إذا لم تتم محاذاة الأشرطة القديمة والجديدة على نفس الخط المركزي، فقد تتلقى وحدة التغذية ضغطًا جانبيًا أثناء مرور الوصلة. هذا الحمل الجانبي يمكن أن يزيد من التآكل، أو يخلق عدم انتظام في الحركة، أو يؤدي إلى عدم استقرار التغذية.
يعد سوء المحاذاة أحد أسهل المشكلات التي يمكن منعها وواحدة من أكثر المشكلات ضررًا عند تجاهلها. يمكن أن تبدو الوصلة مقبولة على طاولة العمل ولا تزال تتصرف بشكل سيئ في وحدة التغذية.
يتم تثبيت بعض المفاصل أثناء الفحص اليدوي ولكنها تفشل بمجرد أن تبدأ وحدة التغذية في سحب الشريط بشكل متكرر. قد ينفتح المفصل الضعيف أو يرتفع أو ينقسم أثناء الحركة، مما يتسبب في توقف مفاجئ.
عندما يحدث هذا، غالبًا ما يتم تسجيل المشكلة على أنها فشل في وحدة التغذية، ولكن السبب الجذري الحقيقي هو قوة الوصل. ولهذا السبب يجب على المصانع التعامل مع جودة وصلات الوصلات كجزء من موثوقية وحدة التغذية، وليس فقط كمهمة إعداد المواد.
للحصول على شرح أوسع للجهاز وعملية الانضمام، راجع هذا الدليل حول أساسيات عملية ربط بكرة SMT.
عادةً ما تظهر مشكلات وصلة لصق وحدة التغذية SMT عندما لا يكون شكل المفصل أو قوته أو اتجاهه متوافقًا مع تصميم وحدة التغذية. قد تتفاعل وحدة التغذية مع المقاومة أو التخطي أو التشويش أو حركة الشريط غير المنتظمة.
على الرغم من أن الأعراض قد تبدو متشابهة، إلا أن السبب قد يكون مختلفًا تمامًا. ولهذا السبب يجب أن تبدأ عملية استكشاف الأخطاء وإصلاحها بالمفصل نفسه، ثم الانتقال إلى وحدة التغذية ومسار المادة.
عادةً ما يعني الانحشار عند نقطة الوصل أن المفصل ضخم جدًا، أو غير متساوٍ جدًا، أو متصلب جدًا بالنسبة لمسار التغذية. يمكن أن يحدث ذلك أيضًا عندما يمتد الوصل إلى ما هو أبعد من عرض الشريط المقصود أو عندما لا يتم تطبيق مادة الربط بشكل صحيح.
في هذه الحالة، قد يتوقف الشريط فورًا بعد دخوله إلى وحدة التغذية أو قد يتحرك جزءًا فقط من الطريق قبل ظهور الإنذار. يعد الانحشار المتكرر في نفس النقطة علامة قوية على أن هندسة الوصلات تحتاج إلى الاهتمام.
في بعض الأحيان لا تتوقف وحدة التغذية تمامًا. وبدلا من ذلك، فإنه يتقدم بشكل غير متساو أو يفقد خطوة واحدة بالقرب من الوصلة. قد يكون من الصعب اكتشاف ذلك لأن الخط قد يستمر في العمل لفترة قصيرة.
تعد التغذية المتقطعة أمرًا خطيرًا لأنها قد تؤدي إلى حدوث أخطاء في الموضع دون وجود شروط إنذار واضحة. إذا لم يتقدم الوصل بنفس نعومة الشريط الأساسي، فقد لا تقوم وحدة التغذية بوضع جيب المكون في الموضع الصحيح.
قد يمر المفصل عبر وحدة التغذية في البداية ثم يفشل لاحقًا بعد السحب المتكرر. غالبًا ما يكون هذا علامة على أن الوصلة ضعيفة، أو أن التداخل غير كافٍ، أو أن مادة الربط غير متوافقة مع الشريط الناقل.
من الصعب بشكل خاص إدارة الانفصال المتأخر لأن الوصلة تبدو مقبولة في البداية. لذلك يجب على المصانع اختبار ثبات المفاصل في ظل حركة وحدة التغذية الفعلية بدلاً من الفحص البصري فقط.

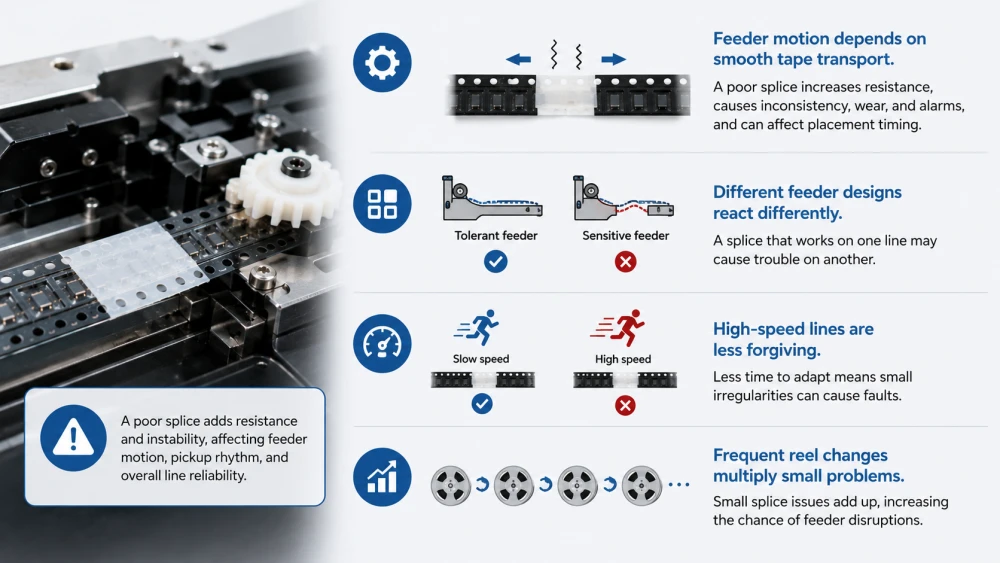

يتغير أداء وحدة التغذية بعد لصق ضعيف لأن حركة وحدة التغذية تعتمد على النقل السلس للشريط. إذا أضاف الوصلة مقاومة أو عدم استقرار، فقد تحتاج وحدة التغذية إلى قوة إضافية لتحريك الشريط. يمكن أن تؤدي هذه القوة الإضافية إلى حدوث حالات عدم اتساق أو تآكل أو إنذار.
بمجرد أن يصبح مسار الشريط غير مستقر، قد تؤثر وحدة التغذية أيضًا على إيقاع الالتقاط لآلة التنسيب. بمعنى آخر، يمكن أن تنتشر مشكلة الوصلات من معالجة المواد إلى توقيت الآلة.
لا تستجيب كل وحدة تغذية بنفس الطريقة. قد تتحمل بعض المغذيات اختلافًا بسيطًا، بينما يكون البعض الآخر أكثر حساسية لشكل المفصل أو تصلب الشريط. هذا هو السبب في أن الوصلة التي تعمل على خط جهاز واحد قد تسبب مشكلة على خط آخر.
لا ينبغي للمصانع أن تفترض أن وصلة الشريط مقبولة عالميًا لمجرد أنها اجتازت اختبارًا واحدًا. إن نموذج وحدة التغذية الفعلية ومسار الشريط مهمان.
عند سرعات الخط الأعلى، يكون لدى وحدة التغذية وقت أقل للتكيف مع عدم انتظام الشريط. قد يؤدي الوصل الذي قد يمر دون أن يلاحظه أحد في عملية أبطأ إلى حدوث خطأ في خط عالي السرعة.
وهذا هو أحد الأسباب التي تجعل المصانع ذات الحجم الكبير تتجه نحو طرق الربط الأكثر تحكمًا. يصبح المفصل المستقر أكثر أهمية مع ارتفاع سرعة الإنتاج.
حتى مشكلة الوصلات الصغيرة تصبح أكثر خطورة عندما تحدث عدة مرات في اليوم. إذا تم تغيير البكرات بشكل متكرر، فإن إجمالي عدد فرص انقطاع وحدة التغذية يزيد.
ولهذا السبب فإن تحسين جودة الوصلة يمكن أن يكون له تأثير أكبر بكثير مما يوحي به حجمها. تتضاعف الفوائد عبر كل تغيير للبكرة.
تبدأ عملية التشخيص الجيدة بفصل مشاكل الوصلات عن مشاكل وحدة التغذية. يمكن أن تظهر نفس الأعراض في كلتا الحالتين، لذا فإن المهمة الأولى هي تحديد ما إذا كانت المشكلة تتبع الوصلة أم تبقى في وحدة التغذية.
عند استكشاف الأخطاء وإصلاحها، فإن الهدف هو العثور على السبب الجذري بسرعة دون استبدال الأجزاء دون داع أو إزعاج الإنتاج المستقر أكثر من اللازم.
إذا كانت وحدة التغذية تعمل بشكل جيد حتى تدخل الوصلة إلى المسار، فإن المفصل هو أول مكان يجب فحصه. ابحث عن اختلاف السُمك أو رفع الحواف أو عدم المحاذاة أو التلف المرئي.
إذا انحشرت وحدة التغذية أيضًا بشريط غير موصول معروف جيدًا، فقد تكون وحدة التغذية نفسها تساهم في المشكلة. وهذا هو السبب في أن المقارنة الخاضعة للرقابة مفيدة للغاية.
قبل إلقاء اللوم على وحدة التغذية، افحص طرفي الشريط بعناية. تأكد من قطع الشريط بشكل نظيف، ومحاذاته بشكل صحيح، وربطه بمادة مناسبة. تحقق مما إذا كانت حواف الشريط مستقيمة وما إذا كان التداخل ثابتًا.
تحقق أيضًا مما إذا كان موضع جيب المكون لا يزال صحيحًا بعد الانضمام. يمكن أن يبدو الشريط آمنًا ولكنه لا يزال يقدم هندسة تغذية خاطئة.
إذا أمكن، اختبر نفس الشريط والوصلة على وحدة تغذية أخرى من نفس النوع. إذا اختفت المشكلة، فقد يكون هناك مشكلة في حالة وحدة التغذية الأصلية. إذا ظلت المشكلة مع الوصلة، فمن المحتمل أن يكون المفصل هو المصدر.
تعد هذه المقارنة واحدة من أبسط الطرق لفصل مشكلة وصلة لصق وحدة التغذية SMT عن مشكلة صيانة وحدة التغذية.
للحصول على عرض ذي صلة لتأثير وقت التوقف عن العمل، راجع هذه المقالة حول كيفية دعم الربط لوقت تشغيل الخط المستمر.

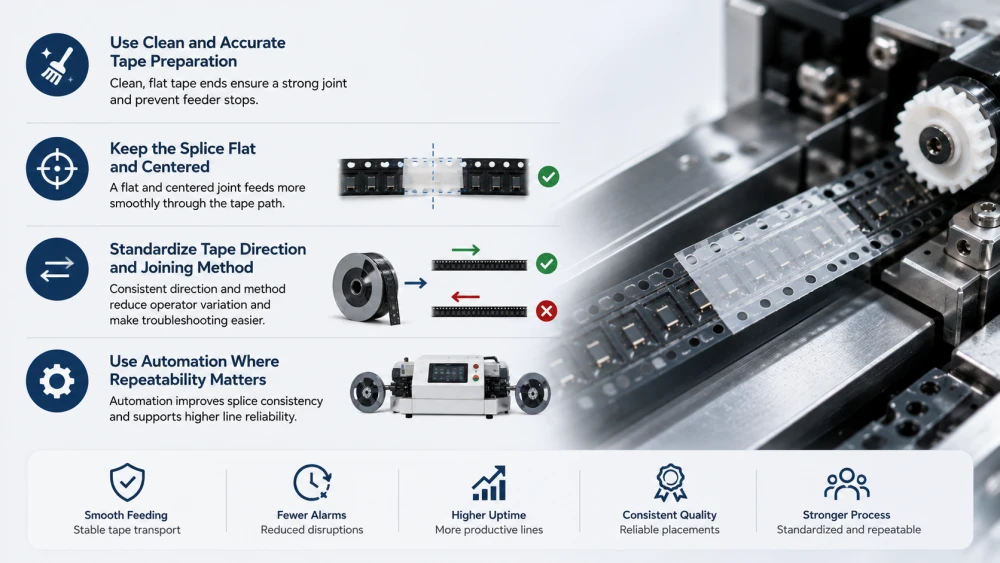

يتطلب تحسين موثوقية تغذية شريط المكونات أكثر من مجرد استخدام وحدة تغذية أفضل. إن عملية اللصق وإعداد الماكينة وطريقة المشغل وروتين الصيانة كلها أمور مهمة.
عادةً ما تأتي أقوى النتائج من توحيد عملية تغيير البكرة بأكملها بدلاً من محاولة إصلاح عرض واحد في كل مرة.
يجب أن تكون أطراف الشريط نظيفة ومسطحة وخالية من الحطام قبل الانضمام. يمكن لأي غبار أو بقايا لاصقة أو حافة تالفة أن تضعف المفصل أو تغير سمكه.
يجب على المشغلين إعداد الشريط بعناية بدلاً من التسرع في إكمال الوصلة. بضع ثوانٍ إضافية في مرحلة التحضير يمكن أن تمنع توقف وحدة التغذية لاحقًا.
يجب أن يظل المفصل مسطحًا قدر الإمكان ويجب أن يكون محاذيًا لخط التغذية المركزي. يمر الوصل المركزي والمسطح عبر المسار بشكل أكثر توقعًا من الوصل المرتفع أو المنحرف.
من الناحية العملية، هذا يعني الانتباه إلى كل من المفصل البصري والمسار الميكانيكي الذي يجب أن يتحرك من خلاله. الوصلة ذات المظهر الجيد ليست كافية إذا لم تتغذى بسلاسة.
يعد الاتجاه الخاطئ للشريط وطرق الربط غير المتناسقة من المصادر الشائعة لعدم استقرار وحدة التغذية. يجب أن يحدد المصنع فحصًا واحدًا معتمدًا للاتجاه وطريقة ربط واحدة معتمدة لكل نوع شريط أو عائلة آلات.
يؤدي ذلك إلى تقليل تباين المشغل وتسهيل استكشاف الأخطاء وإصلاحها عند حدوث مشكلة. إذا كانت العملية متسقة، يصبح من السهل تحديد نمط الفشل.
بالنسبة للمصانع التي لديها تغييرات متكررة في البكرات أو أهداف صارمة لوقت التشغيل، يمكن أن تعمل الأتمتة على تحسين إمكانية التكرار. تساعد آلة الربط الأوتوماتيكية على التحكم في وضع الشريط وتشكيل المفاصل بشكل أكثر اتساقًا من المناولة اليدوية.
عند اختيار المعدات، تقوم بعض الفرق بتقييم نظام ربط الشريط الذكي SMT كجزء من خطة موثوقية الإنتاج الأوسع.
حتى الوصلة المثالية يمكن أن تفشل إذا كان مسار وحدة التغذية متسخًا أو مهترئًا أو تم ضبطه بشكل غير صحيح. وبالتالي فإن صيانة وحدة التغذية جزء من نفس صورة الموثوقية.
كلما كانت وحدة التغذية أنظف وأكثر استقرارًا، كلما كانت أكثر تحملاً لتغير الإنتاج الطبيعي. وهذا يجعل إدارة الخط بأكمله أسهل.
يمكن أن تؤدي أسطح الغبار والمواد اللاصقة والبالية إلى تفاقم المشكلات المتعلقة بالوصلات. قد تؤدي وحدة التغذية التي تحتوي على بقايا أو تلف إلى تحويل لصق الشريط الحدودي إلى مربى.
يساعد التنظيف والفحص المنتظم في الحفاظ على مسار الشريط متوقعًا. وهذا مهم بشكل خاص على الخطوط التي تعمل بنوبات عمل طويلة أو بكميات كبيرة من المكونات.
إذا استمرت وحدة التغذية نفسها في إظهار المشكلات المتعلقة بالوصلات بينما لم يحدث ذلك في وحدات التغذية الأخرى، فيجب التحقق من حالة وحدة التغذية. قد تكون المشكلة داخل مسار الشريط وليس في أسلوب اللصق.
يساعد تسجيل وحدة التغذية التي تفشل ومتى تفشل ونوع الشريط على التمييز بين مشكلات العملية وتآكل المعدات.
يمكن أن يؤدي تشغيل لصق معروف جيدًا عبر وحدة التغذية إلى إظهار ما إذا كانت وحدة التغذية تعمل بشكل طبيعي أم لا. إذا كان الشريط الجيد لا يزال ينحشر، فمن المحتمل أن تحتاج وحدة التغذية إلى الاهتمام.
يمنع هذا الاختبار البسيط حدوث تغييرات غير ضرورية في عملية الربط عندما تكون وحدة التغذية هي في الواقع الجزء الذي يحتاج إلى التصحيح.

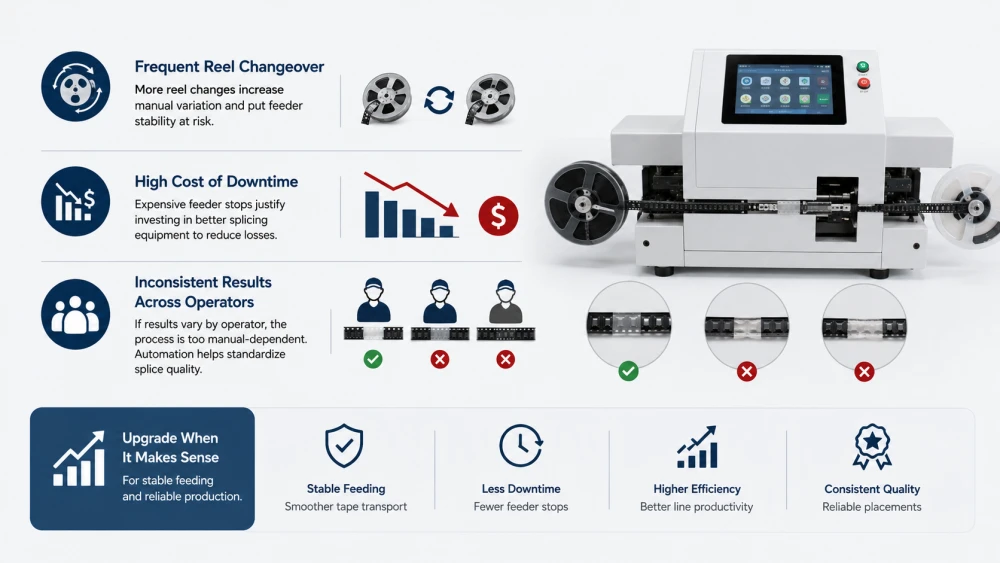

يمكن لبعض المصانع حل مشكلات الوصلات من خلال تدريب أفضل أو تعليمات عمل أكثر وضوحًا. يحتاج البعض الآخر إلى حل ربط أكثر تقدمًا لأن التباين اليدوي مرتفع جدًا أو أن الخط حساس جدًا لأخطاء التغيير.
الوقت المناسب للترقية هو عندما تستمر نفس المشاكل في العودة حتى بعد تصحيح الأساسيات.
إذا قام نفس المصنع بتغيير البكرات بشكل متكرر خلال كل وردية عمل، يصبح من الصعب التحكم في التغيير اليدوي. قد تكون هناك حاجة إلى عملية أكثر اتساقًا لحماية استقرار وحدة التغذية.
عندما تكون محطات التغذية باهظة الثمن، يكون من الأسهل تبرير تكلفة معدات الربط الأفضل. الهدف هو تقليل الخسائر المتكررة، وليس فقط لجعل محطة الوصلة أكثر ملاءمة.
إذا تغيرت جودة الوصلة من مشغل إلى آخر، فإن العملية تعتمد بشكل كبير على المهارة اليدوية. يمكن أن تساعد الأتمتة في تسوية النتيجة وتقليل التباين المرتبط بوحدة التغذية.
بالنسبة لسياق الاختيار، تعد المقالة حول كيفية اختيار آلة الربط SMT المناسبة مرجعًا مفيدًا لفرق الإنتاج التي تقارن الخيارات.
جودة لصق الشريط لها تأثير مباشر على أداء وحدة تغذية SMT لأن وحدة التغذية تعتمد على حركة الشريط السلسة والمسطحة والمستقرة. يمكن أن تؤدي الوصلة السميكة أو الضعيفة أو المنحرفة أو الملوثة إلى حدوث انحشار أو فقدان الخطوة أو عدم استقرار التغذية. في الحالات الشديدة، يمكن أن يوقف وحدة التغذية ويقطع عملية التنسيب.
لتحسين الموثوقية، يجب على المصانع توحيد إعداد الشريط، وتأكيد اتجاه الشريط، والحفاظ على الوصلة مسطحة ومركزية، وفحص حالة وحدة التغذية، واختبار الوصلة في ظل ظروف الإنتاج الحقيقية. عندما تظل العملية غير متناسقة، يمكن لمعدات الربط الأوتوماتيكية تحسين إمكانية التكرار وتقليل اختلاف المشغل.
الهدف الحقيقي ليس فقط ربط بكرتين. الهدف الحقيقي هو الحفاظ على موثوقية تغذية شريط المكونات عبر الخط بأكمله حتى تظل وحدة التغذية وآلة التنسيب وجدول الإنتاج مستقرة. للحصول على السياق الأوسع لتغيير المواد، راجع آلة الربط SMT ودليل تغيير المواد.
يؤثر ربط الشريط على أداء وحدة التغذية عن طريق تغيير مدى سلاسة تحرك الشريط الناقل عبر مسار وحدة التغذية. إذا كانت الوصلة منحرفة أو سميكة جدًا أو ضعيفة أو متسخة، فقد تؤدي إلى مقاومة أو انحشار أو تغذية غير مستقرة. يجب أن يتحرك الوصل الجيد عبر وحدة التغذية بأقل اختلاف عن بقية الشريط.
عادةً ما تحدث مشكلة وصلة لصق تغذية SMT بسبب المحاذاة غير الصحيحة، أو ضعف قوة الربط، أو سمك الوصلة الزائد، أو تلف الشريط، أو التلوث على سطح الشريط. يمكن أن تؤدي حالة وحدة التغذية أيضًا إلى تفاقم المشكلة. أفضل طريقة لاستكشاف الأخطاء وإصلاحها هي فحص الوصلة واختبار نفس الوصلة في وحدة تغذية أخرى ومقارنة النتائج بشريط معروف جيدًا.
قد تتغذى الوصلة بشكل طبيعي في البداية وتفشل لاحقًا إذا كان المفصل ضعيفًا أو سميكًا قليلاً جدًا بالنسبة لمسار التغذية. قد يتم تثبيت الشريط أثناء الحركات القليلة الأولى ثم ينفصل أو ينحشر تحت السحب المتكرر. ولهذا السبب يجب أن يتضمن التحقق من صحة الوصلة حركة وحدة التغذية الفعلية، وليس فقط الفحص البصري في محطة الربط.
تتحسن موثوقية تغذية شريط المكونات عندما تكون الوصلة نظيفة ومسطحة ومركزة ومصنوعة بطريقة متسقة. يجب على المصانع أيضًا التحقق من اتجاه الشريط، وصيانة وحدات التغذية، وتوحيد تعليمات عمل المشغل، واختبار الوصلة من خلال وحدة التغذية الفعلية. يمكن أن تساعد الأتمتة عندما يكون التباين اليدوي مرتفعًا جدًا.
يجب أن تفكر في معدات الربط التلقائي عندما تكون تغييرات البكرة متكررة، أو تكون عمليات التوقف المرتبطة بوحدة التغذية مكلفة، أو تختلف جودة الربط كثيرًا بين المشغلين. تعمل المعدات الأوتوماتيكية على تحسين القدرة على التكرار ويمكن أن تساعد في تقليل وقت التوقف الخفي الناتج عن سوء الربط. إنه مفيد بشكل خاص في إنتاج SMT بكميات كبيرة أو متعدد التحولات.
