لا يتم العثور على معظم مشاكل BGA الفارغة في مكان إنشائها.
ويتم العثور عليها في وقت لاحق بكثير، بعد أن يتم شحن المنتجات والتشديد عليها وإعادتها دون أي تفسير واضح.
تقول المصانع في كثير من الأحيان أنها 'تفحص' الفراغات. ما يقصدونه حقًا هو أنهم يسجلون الأدلة بعد وقوعها . الفراغ موجود بالفعل. لقد انتقلت بالفعل العملية التي أنشأتها.
لفهم سبب عودة الفراغات باستمرار، يجب على المهندسين النظر إلى ما هو أبعد من نتيجة الفحص وفحص الآلية التي تقف وراءها. وهذا يتطلب فهم ليس فقط ما تظهره صورة الأشعة السينية، ولكن كيفية عمل الفحص بالأشعة السينية في الإلكترونيات وكيف يمكن استخدام بياناتها كملاحظات بدلاً من الحكم.
عندما يتم التعامل مع الفحص بالأشعة السينية كأداة تغذية راجعة بدلاً من بوابة تمرير/فشل، يصبح من الممكن تتبع تكوين الفراغ مرة أخرى إلى مصدره ومنع ظهور نفس العيب مرة أخرى.
تعتبر فراغات BGA خطيرة على وجه التحديد لأنها تتصرف بأدب في البداية.
إنها لا تسبب دوائر قصيرة، ولا تكسر الإشارات، ولا تعلن عن نفسها أثناء الاختبار الوظيفي.
يتم تشغيل المجلس. الأرقام تبدو طبيعية. الجميع يتحرك.
ما يفعله الفراغ بدلا من ذلك هو الانتظار.
فهو يقع داخل وصلة اللحام، مما يقلل من منطقة الاتصال ويركز الضغط، بينما يدخل المنتج إلى الحياة الحقيقية - الحرارة والحمل والاهتزاز والوقت.
وبحلول الوقت الذي يبدأ فيه المفصل بالفشل، تكون العملية التي خلقته قد انتهت منذ فترة طويلة، ويتم دفن الأدلة.
هذا التأخير ليس من قبيل الصدفة الفيزيائية.
وهذا هو السبب وراء هروب الفراغات من المصانع والعودة كمشاكل موثوقية.
الفراغ لا يضعف مفصل اللحام بالتساوي.
إنه يخلق خللاً في التوازن – الحراري والميكانيكي والهيكلي في نهاية المطاف.
تكافح الحرارة للهروب من خلال مفصل به تجاويف داخلية.
يتراكم الضغط عند حواف الفراغ بدلاً من أن ينتشر بشكل طبيعي عبر اللحام.
وفي ظل التدوير الحراري، تصبح نقاط الضغط تلك أصولًا للشقوق.
نادرا ما يكون الفشل دراماتيكيا.
ويظهر على شكل سلوك متقطع، أو أخطاء حساسة لدرجة الحرارة، أو إرهاق في بداية الحياة، الأمر الذي يستعصي على التفسير البسيط.
ولهذا السبب غالبًا ما يتم تشخيص حالات الفشل المرتبطة بالفراغ بشكل خاطئ على أنها مشكلات تتعلق بجودة المكونات بدلاً من مشكلات العملية.
الفراغ لا يضعف مفصل اللحام بالتساوي.
إنه يخلق خللاً في التوازن – الحراري والميكانيكي والهيكلي في نهاية المطاف.
تكافح الحرارة للهروب من خلال مفصل به تجاويف داخلية.
يتراكم الضغط عند حواف الفراغ بدلاً من أن ينتشر بشكل طبيعي عبر اللحام.
وفي ظل التدوير الحراري، تصبح نقاط الضغط تلك أصولًا للشقوق.
نادرا ما يكون الفشل دراماتيكيا.
ويظهر على شكل سلوك متقطع، أو أخطاء حساسة لدرجة الحرارة، أو إرهاق في بداية الحياة، الأمر الذي يستعصي على التفسير البسيط.
ولهذا السبب غالبًا ما يتم تشخيص حالات الفشل المرتبطة بالفراغ بشكل خاطئ على أنها مشكلات تتعلق بجودة المكونات بدلاً من مشكلات العملية.
يمكن أن يؤكد الاختبار الكهربائي فقط أن الدائرة متصلة، وليس ما إذا كان مفصل اللحام سيتحمل الضغط طويل الأمد.
تواجه AOI قيودًا أكثر جوهرية: فهي ببساطة لا تستطيع رؤية ما بداخل الحزم ذات النهاية السفلية.
ولهذا السبب تظل العديد من العيوب الخطيرة المتعلقة بـ BGA غير مرئية للفحص البصري وحده، كما هو موضح بوضوح في الأشعة السينية مقابل AOI: ما هي العيوب غير المرئية للفحص البصري.
ونتيجة لذلك، غالبًا ما يتم تشخيص حالات الفشل المرتبطة بالفراغ على أنها مشكلات تتعلق بجودة المكونات بدلاً من المشكلات المرتبطة بالعملية.

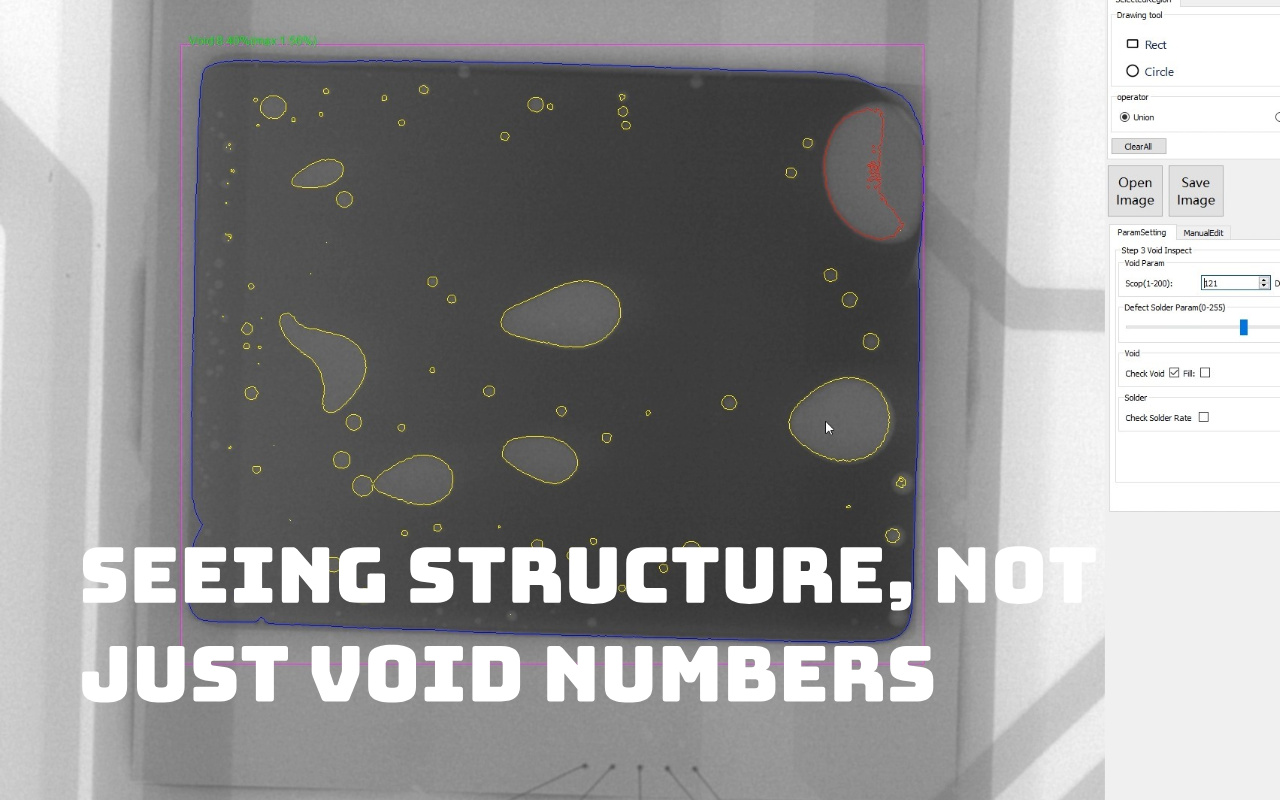

تبدأ معظم المناقشات حول الفراغات وتنتهي بنسبة مئوية.
وهذا أمر مريح وقابل للقياس ومضلل في كثير من الأحيان.
يمكن لمفاصل اللحام أن تشترك في نفس نسبة الفراغ وتتصرف بشكل مختلف تمامًا في هذا المجال.
يتداخل الفراغ المتمركز أسفل الكرة مع تدفق الحرارة أكثر بكثير من الفراغات الصغيرة الموجودة بالقرب من الحواف.
يروي التوزيع قصة لا تستطيع الأرقام وحدها تحقيقها.
الأشعة السينية لا تقيس الكمية فقط.
فهو يكشف عن البنية، والبنية تحدد السلوك.
فراغ كبير واحد يعمل مثل عيب في الزجاج.
ولا ينتشر التوتر حوله؛ فهو يجمع.
قد تؤدي الفراغات الصغيرة المتعددة، الموزعة بالتساوي، إلى تقليل حجم اللحام ولكنها لا تزال تسمح بمشاركة التحميل.
الفرق ليس نظريًا، بل يظهر في عمر الكلال والمقاومة الحرارية.
بدون الأشعة السينية، تبدو هاتان الحالتان متطابقتين مع اختبارات المصب.
مع الأشعة السينية، الفرق واضح وقابل للتنفيذ.
صورة واحدة بالأشعة السينية هي صورة فوتوغرافية.
سلسلة من الصور هي جدول زمني.
عندما يتكرر السلوك الفارغ عبر اللوحات، فإنه يشير إلى حالة عملية مستقرة - ولكنها معيبة.
عندما ينجرف تدريجيًا مع مرور الوقت، فإنه يشير إلى تآكل أو تلوث أو زحف المعلمة.
اتساق الاتجاه هو المكان الذي تتوقف فيه الأشعة السينية عن الفحص وتبدأ في المراقبة.
فهو يخبر المهندسين ليس فقط بما حدث، بل ما إذا كان الأمر يزداد سوءًا.

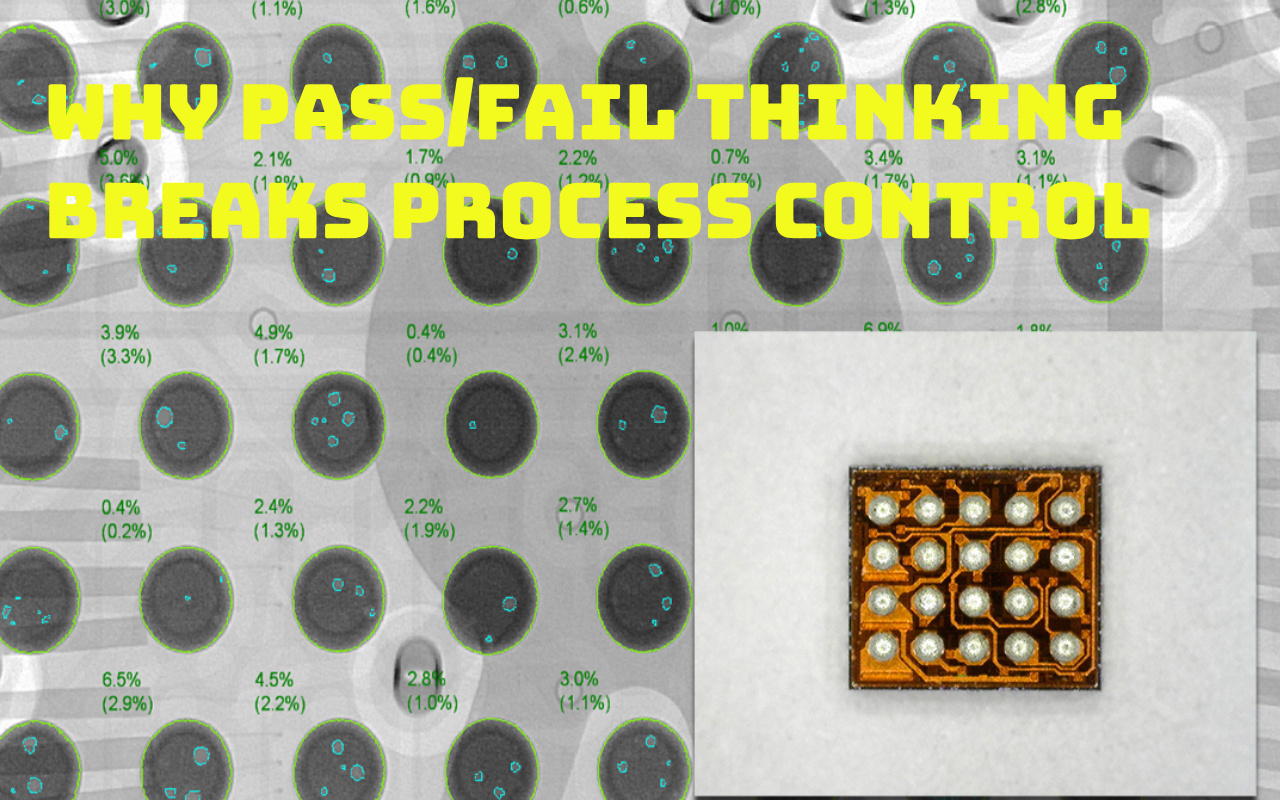

تحدد المعايير الحد الأدنى بين المقبول وغير المقبول.
وهي لا تحدد التميز أو الاستقرار أو الهامش.
إن العملية التي تعيش تحت الحد المسموح به ليست عملية صحية، بل إنها هشة.
ومع ذلك، تتعامل العديد من المصانع مع اجتياز معايير التصنيف الدولي للبراءات (IPC) كدليل على أنه لا يوجد شيء يحتاج إلى الاهتمام.
تكشف الأشعة السينية مدى قرب العملية من تلك الحافة.
إن تجاهل تلك المعلومات هو اختيار وليس قيدًا.
النجاح أو الفشل أمر بسيط.
الواقع ليس كذلك.
العمليات تنجرف بهدوء.
لصق الأعمار. ارتداء الإستنسل. تتغير الملفات الشخصية.
لا يسبب أي منها فشلًا فوريًا، لكن جميعها تترك بصمات أصابع داخل وصلة اللحام.
الأحكام الثنائية تمحو تلك البصمات.
تحليل الاتجاه يحفظهم.
عند استخدامها بشكل صحيح، تجيب الأشعة السينية على سؤال واحد قوي:
ماذا أنتجت العملية فعليا؟
عندما تتغير المعلمات، تؤكد الأشعة السينية ما إذا كان التغيير مهمًا أم لا.
عندما تتغير المواد، فإن ذلك يظهر النتيجة، وليس النية.
تستبدل حلقة التغذية الراجعة هذه الحجة بالأدلة.
إنه يحول التحكم في العملية من الاعتقاد إلى الملاحظة.
غالبًا ما يبدأ تكوين الفراغ قبل أن يلمس المكون اللوحة.
حجم اللصق غير المتناسق يعني توفر تدفق غير متناسق.
سوء الإطلاق يحبس البقايا حيث يجب أن تتسرب الغازات.
لا تقوم الأشعة السينية بتشخيص الطباعة مباشرة، ولكنها تكشف نتائجها.
عندما تتكرر الأنماط الفارغة، غالبًا ما تتم الطباعة من خلال وصلة اللحام.
يحدد الموضع كيفية السماح للحام بالتحرك.
الكثير من القوة تحد من التدفق. القليل جدا يسمح بعدم التوازن.
تحدد المستوى المشترك للمكونات ما إذا كان الانهيار منتظمًا أم فوضويًا.
هذه التأثيرات خفية وغير مرئية أثناء وضعها ولا يمكن إنكارها تحت الأشعة السينية.
يتذكر المفصل ما نسيه الموضع.
لا يؤدي إعادة التدفق إلى خلق فراغات بقدر ما يكشف ما إذا كانت المراحل السابقة قد أعدت المفصل بشكل صحيح.
التسخين غير الكافي يترك التدفق غير نشط.
تحبس المنحدرات العدوانية الغازات قبل أن يصبح الهروب ممكنًا.
ردود الفعل من الأشعة السينية تفصل التعديلات الضرورية عن الخرافات.
إذا لم يتغير الفراغ، فالسبب يكمن في مكان آخر.
قبل أن نتمكن من تحسين العملية، يجب أولاً أن نفهمها.
تتخطى العديد من المصانع هذه الخطوة وتنتقل مباشرة إلى التعديل، على أمل أن يكون التغيير التالي هو الصحيح.
خط الأساس الفارغ ليس هدفا. وهو وصف للواقع.
فهو يسجل ما تنتجه العملية عندما تسير بشكل طبيعي، مع الحفاظ على نقاط قوتها وعيوبها سليمة.
يجب أن يتضمن خط الأساس هذا تنوعًا - اللوحات الجيدة، واللوحات المتوسطة، واللوحات الهامشية - لأن مشكلات الموثوقية لا تنشأ من المتوسطات.
بدون خط الأساس، ليس للمهندسين نقطة مرجعية.
كل تقلب يبدو ملحًا، وكل انحراف يبدو مريبًا.
ومع وجود خط أساس، يصبح التغيير قابلاً للقياس، ويصبح التحسين متعمدًا وليس عاطفيًا.

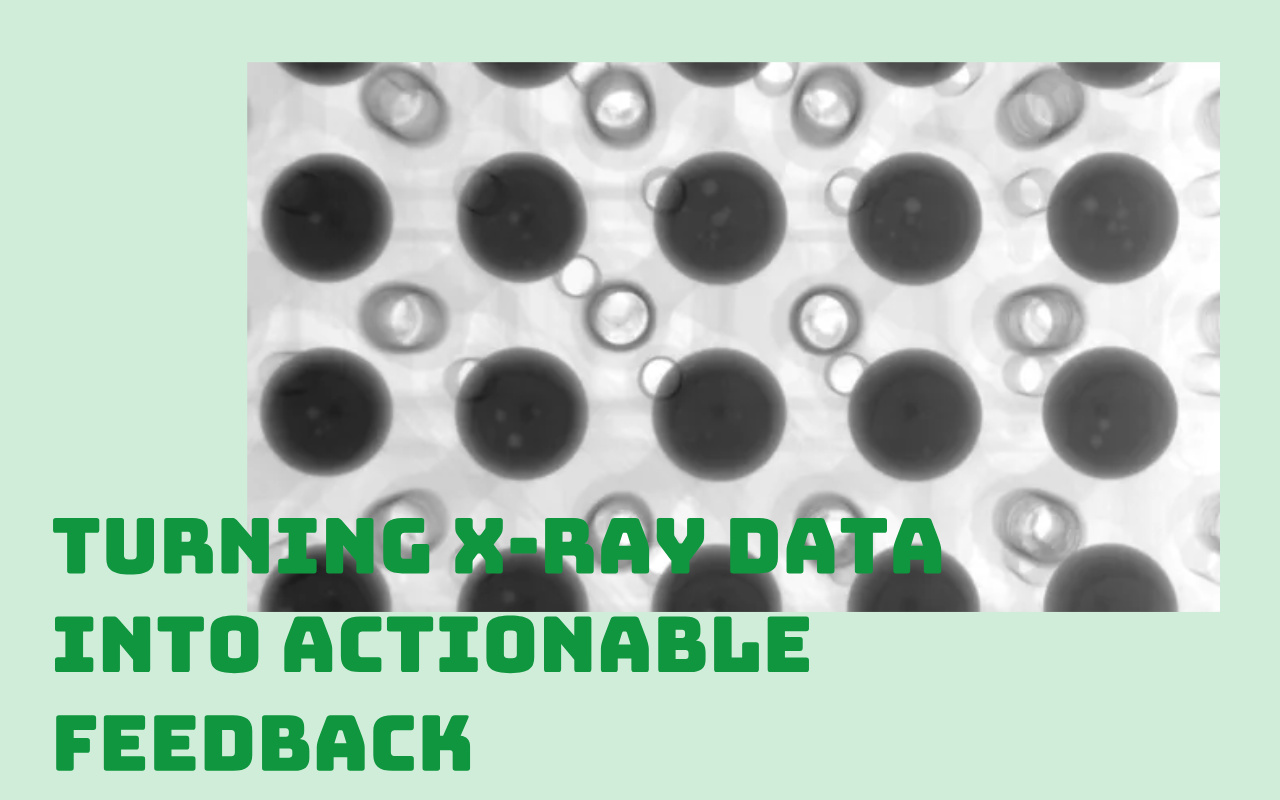

صورة واحدة بالأشعة السينية تجيب على سؤال واحد فقط: ماذا حدث لهذه اللوحة؟
ومع ذلك، فإن الإنتاج لا يتم من ألواح مفردة.
تصبح الفراغات ذات معنى عندما تتكرر أو تنحرف أو تتجمع بمرور الوقت.
غالبًا ما يشير الاتجاه التصاعدي البطيء إلى تآكل الاستنسل أو شيخوخة اللصق أو عدم التوازن الحراري قبل وقت طويل من ظهور الأعطال.
هذه التحذيرات المبكرة تكون غير مرئية إذا نظر المهندسون إلى نتائج معزولة فقط.
مراقبة الاتجاه تحول الانتباه من اللوم إلى السلوك.
فهو يخبر المهندسين ما إذا كانت العملية مستقرة أو متدهورة أو تستجيب للتدخل.
هذه هي اللحظة التي تتوقف فيها الأشعة السينية عن الفحص وتتحول إلى بصيرة.
كل تغيير في العملية هو ادعاء: وهذا سيجعل الأمور أفضل.
الأشعة السينية هي الطريقة التي يتم بها اختبار هذا الادعاء.
وبدون التحقق، تتراكم التعديلات وتتفاعل بطرق غير متوقعة.
يفقد المهندسون الثقة لأنهم لا يستطيعون تحديد أي تغيير مهم وأي تغيير لم يفعل شيئًا.
تعمل ردود الفعل للأشعة السينية على استعادة الوضوح عن طريق ربط السبب بالنتيجة.
عندما لا يتغير سلوك الفراغ بعد التعديل، تكون الرسالة بسيطة: السبب الجذري يكمن في مكان آخر.
توفر هذه الصدق الوقت، وتمنع التصحيح الزائد، وتحمي استقرار العملية.
تحل الأدلة محل الحجة، ويصبح التقدم قابلاً للتكرار.

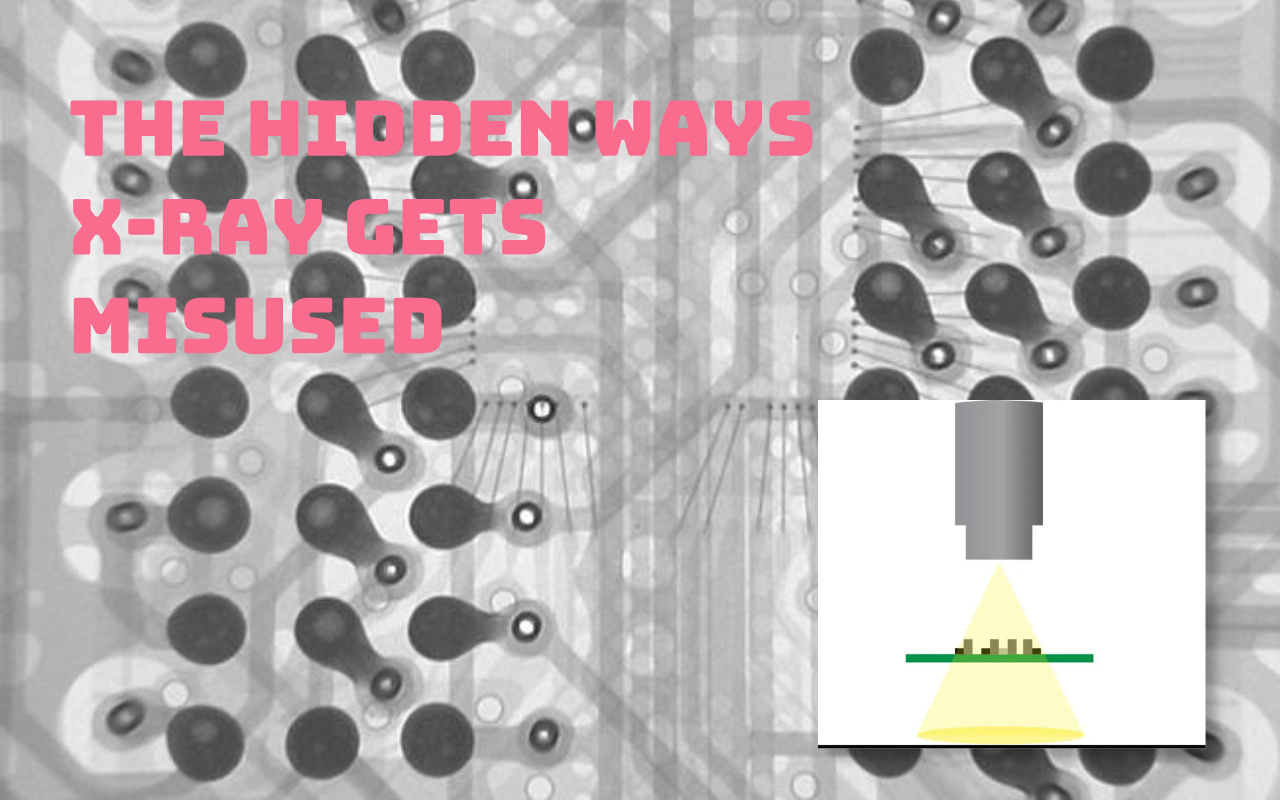

المتوسطات مريحة لأنها تبسط التعقيد.
كما أنها خطيرة لنفس السبب.
يمكن للمتوسط المقبول أن يخفي الحالات القصوى التي تبدأ فيها الموثوقية بالفشل.
يمكن لبعض المفاصل ذات الهياكل الفارغة الحرجة أن توجد بهدوء تحت رقم مطمئن.
هذه هي الطريقة التي تجتاز بها العمليات عمليات التدقيق وتفشل مع العملاء.
تكشف صور الأشعة السينية عن التوزيع، وليس الحجم فقط.
إن تجاهل هذه المعلومات لا يشكل قيدًا فنيًا، بل هو اختيار.
ونادرا ما يكون حكيما.
عندما يتم استخدام الأشعة السينية فقط بعد ظهور المشكلة، فإنها تصبح سجلاً تاريخيًا.
إنه يشرح الخطأ الذي حدث، ولكن بعد فوات الأوان لمنع حدوثه.
وبحلول الوقت الذي يؤدي فيه الفشل إلى إجراء الفحص، قد تكون المواد قد تغيرت، وربما تكون المعدات قد انجرفت، وقد لا تعود الظروف متطابقة.
يتحول تحليل السبب الجذري إلى تخميني بدلاً من الدقة.
يؤدي الفحص الوقائي، حتى عند التردد المنخفض، إلى تغيير هذه الديناميكية.
فهو يسمح للمهندسين بالتعرف على الأنماط قبل أن تصبح حوادث.
الفرق ليس في الجهاز بل في وقت استخدامه.
يجب أن توضح البيانات العمليات، وليس تحديد الذنب.
عندما يتم استخدام نتائج الأشعة السينية لتوجيه أصابع الاتهام، يتوقف التعلم.
يقوم المشغلون بضبط السلوك لتجنب التدقيق بدلاً من تحسين النتائج.
يصبح المهندسون حذرين بدلاً من أن يكونوا فضوليين.
تصبح العملية جامدة وليست أفضل.
إن تقليل الفراغ يتطلب الانفتاح.
يجب أن يُنظر إلى الأشعة السينية على أنها دليل محايد، أي ما أنتجته العملية، وليس من الذي فشل.
وعندها فقط يمكن أن يستمر التحسن.

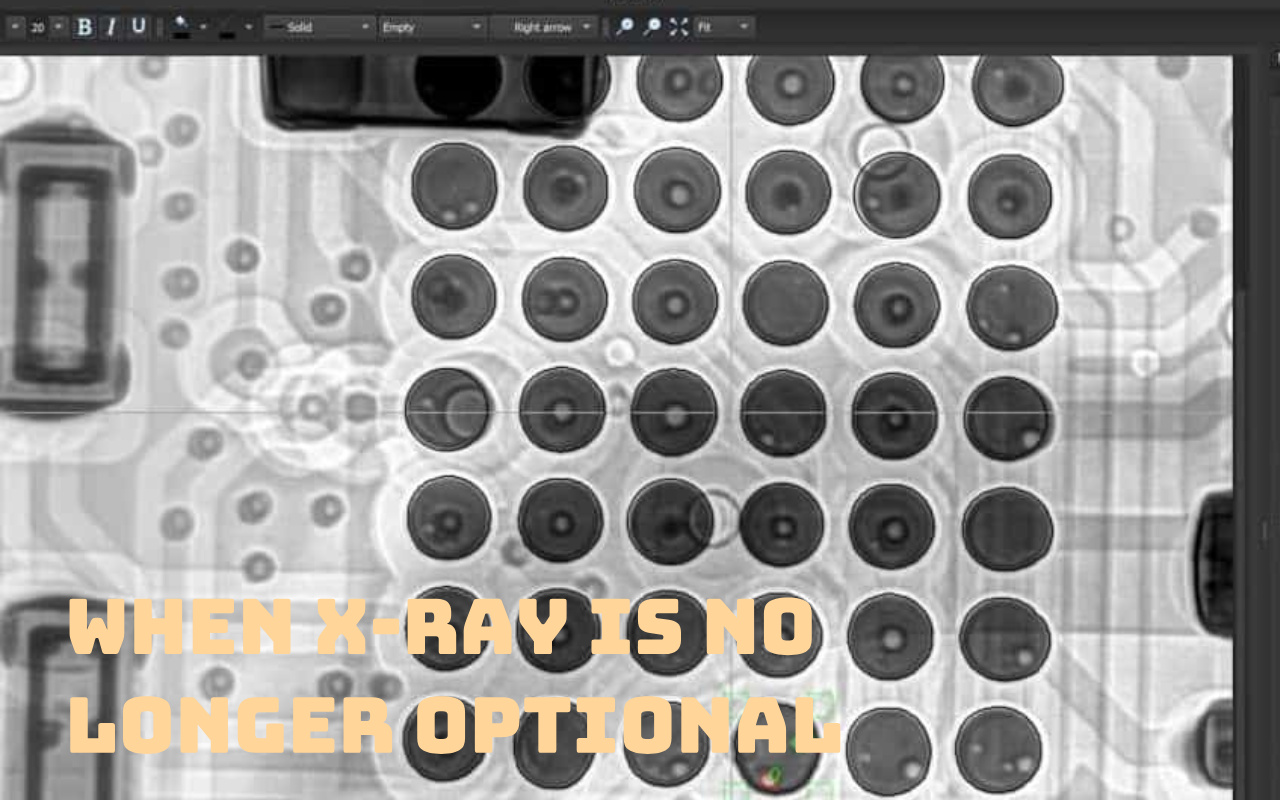

في التجميعات عالية الطاقة، تكون وصلات اللحام جزءًا من النظام الحراري.
تعمل الفراغات على مقاطعة تدفق الحرارة تمامًا كما تفعل المبددات الحرارية الضعيفة.
وبدون ردود فعل الأشعة السينية، تظل هذه الانقطاعات غير مرئية حتى يتدهور الأداء.
عند هذه النقطة، لم تعد الإجراءات التصحيحية وقائية، بل هي السيطرة على الضرر.
بالنسبة للتصميمات الحرارية الحرجة، فإن التخمين غير مقبول.
توفر ردود فعل الأشعة السينية الرؤية المطلوبة للتحكم في ما لا يمكن رؤيته من السطح.
وفي هذه الحالات، لا يكون التفتيش اختياريًا، بل هو أساسي.
الوقت لا يرحم في المنتجات طويلة العمر.
تنمو العيوب الصغيرة تحت وطأة التكرار والحرارة والاهتزاز.
الصناعات التي تتطلب الموثوقية تفهم هذا.
إنها تتطلب أدلة ليس فقط على الامتثال، بل على السيطرة أيضًا.
توفر ردود الفعل من الأشعة السينية هذا الدليل من خلال إظهار السلوك المشترك الداخلي مع مرور الوقت.
ولهذا السبب لا تسأل هذه القطاعات ما إذا كانت هناك حاجة للأشعة السينية.
يسألون كيف يتم استخدامه.
التمييز مهم.
عندما تصبح الألواح أكثر سمكًا وتعقيدًا، يصبح السلوك الحراري أقل سهولة.
الحرارة لم تعد تتدفق بالتساوي. يصبح هروب الغاز غير متوقع.
ما يقصده المهندسون أثناء إعادة التدفق ليس في الغالب ما يحدث فعليًا أسفل العبوة.
تكشف الأشعة السينية هذه الفجوة بين النية والنتيجة.
في المجالس المعقدة، الرؤية ليست ترفا.
إنها الطريقة الوحيدة لاستبدال الافتراض بالفهم.
عندما تدخل بيانات الأشعة السينية إلى SPC، تتوقف الفراغات عن كونها مفاجآت.
تصبح اتجاهات وحدود وإشارات.
تعمل مخططات التحكم على تحويل التفتيش إلى مراقبة.
لم يعد المهندسون ينتظرون ظهور العيوب، بل يشاهدون السلوك يتطور.
هذا هو الفرق بين الرد على الفشل وإدارة العملية.
SPC لا تتخذ القرارات.
ويجعل القرارات لا مفر منها.
الأشعة السينية وحدها تظهر النتائج وليس الأسباب.
الاتصال يخلق المعنى.
عند مقارنة الاتجاهات الفارغة مع بيانات الطباعة، تظهر الأنماط.
عندما يتم ربطها بملفات تعريف إعادة التدفق، تصبح التفسيرات أكثر وضوحًا.
الارتباط يضيق مساحة البحث ويسرع التصحيح.
البيانات المعزولة تربك.
تعلم البيانات المتصلة.

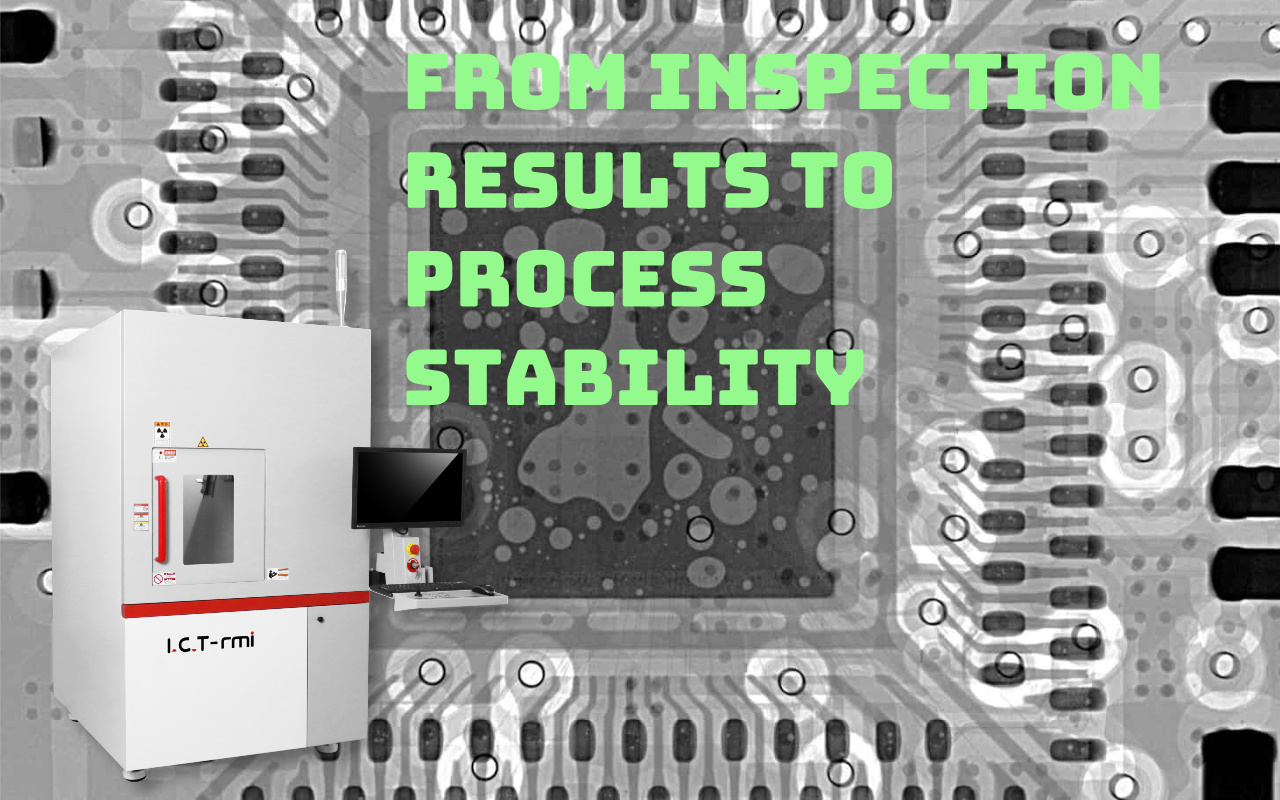

إن السعي وراء صفر فراغات يؤدي في كثير من الأحيان إلى زعزعة استقرار الإنتاج.
كل تعديل صغير يقدم حالة جديدة من عدم اليقين.
إن العملية المستقرة ذات السلوك الفارغ الذي يمكن التنبؤ به هي أكثر قيمة بكثير من العملية غير المستقرة التي تسعى إلى الكمال.
تساعد ردود الفعل بالأشعة السينية في تحديد نافذة الاستقرار هذه والحفاظ على العملية بداخلها.
لا تتحقق الموثوقية من خلال القضاء على كل النقص.
ويتم تحقيق ذلك من خلال التحكم في الأشياء المهمة باستمرار مع مرور الوقت.
تكشف الأشعة السينية عن الفراغات ولكنها لا تصلحها، فقط ردود الفعل المنتظمة هي التي تغلق مسارات التكوين.
التحول من النجاح/الفشل إلى التحكم القائم على الاتجاه؛ ربط الفراغات بالطباعة، والتنسيب، وإعادة التدفق؛ استخدم أدوات قادرة مثل ICT-7900 للحصول على بيانات سريعة ودقيقة.
استهدف معدل الإفراغ المنخفض المتسق كدليل على إتقان العملية، خاصة في التطبيقات عالية الموثوقية.
تتعامل معايير IPC مع أكثر من 25% من الإفراغ في أي كرة منفردة باعتباره عيبًا في منتجات الفئة 3، ولكن هذا هو الحد الأدنى لخط الأساس. الخلفية: الحد مستمد من دراسات الموثوقية التي تبين زيادة المخاطر فوق هذا المستوى للإجهاد الحراري والميكانيكي. من الناحية العملية، تحقق العمليات القادرة معدلًا أقل من 15% مع عدم تجاوز أي كرة 20%. مثال تطبيقي: في وحدات طاقة السيارات، غالبًا ما يقوم المهندسون بتضييق الكرات الحرارية إلى أقل من 10% لضمان انتشار الحرارة، ويتم التحقق من ذلك من خلال اختبار العمر المتسارع الذي يربط الفراغات السفلية بالدورات الأطول بالفشل.
لا، فبعض حالات الإفراغ تكون متأصلة بسبب تدفق الغازات وفيزياء المواد. الخلفية: حتى المعاجين منخفضة الفراغ المُحسّنة وإنحسر الفراغ تترك مستويات أثر. المبدأ: تتشكل الفراغات عندما تفلت المواد المتطايرة من اللحام المنصهر؛ يتطلب الإزالة المثالية لحامًا خاليًا من التدفق، وهو أمر غير عملي. مثال: الخطوط الرائدة التي تستخدم النيتروجين والنقع الممتد والمعجون منخفض الفراغ تصل بشكل روتيني إلى أقل من 5% في المتوسط ولكنها لا تصل إلى الصفر أبدًا؛ الهدف هو الإفراغ المتوقع، ذو التأثير المنخفض بدلاً من الغياب.
أخذ العينات يوميًا أو لكل نوبة عمل أثناء الإنتاج المستقر؛ 100% على القطع الجديدة أو بعد التغييرات. الخلفية: يتطلب التحكم في العمليات الإحصائية عينات كافية لاكتشاف التحولات في وقت مبكر. المبدأ: انجرافات مراقبة الاتجاه أسرع من عمليات التحقق من نهاية السطر. على سبيل المثال: تقوم الخطوط ذات الحجم الكبير بفحص القطعة الأولى وكل 50-100 لوحة، بالإضافة إلى الدفعة الكاملة بعد تغيير الملف الشخصي أو المادة، وتغذية البيانات مرة أخرى في غضون ساعات لمنع الخردة.
لا، فالطباعة واختيارات المواد غالبًا ما تحقق مكاسب أكبر. الخلفية: تمتد المصادر الفارغة إلى سلسلة العملية بأكملها. المبدأ: يساعد النقع الممتد على إطلاق الغازات، لكن حجم العجينة غير الكافي أو ضعف الإطلاق يحبس المزيد من الغازات في البداية. مثال: قامت إحدى المنشآت بخفض نسبة الفراغات من 22% إلى 8% عن طريق تحسين فتحات الاستنسل واختيار اللصق وحده؛ مزيد من التخفيض إلى أقل من 5% لا يتطلب سوى تمديد بسيط للنقع، مما يثبت أن الإصلاحات الأولية تكون أكثر فعالية في كثير من الأحيان.
مقابض مضمنة للتمرير/الفشل ذات الحجم الكبير والقياسات الأساسية؛ يوفر وضع عدم الاتصال تشخيصًا أعمق. الخلفية: توجد مقايضات بين السرعة والدقة. المبدأ: تتكامل الأنظمة المضمنة في سطور للبيانات في الوقت الفعلي ولكنها تفتقر إلى طرق العرض المائلة/المائلة والتكبير الأعلى للوحدات غير المتصلة بالإنترنت اللازمة للتعرف على أنماط السبب الجذري. مثال: يستخدم الإنتاج بشكل مضمن لرصد الاتجاه والتنبيهات؛ تقوم الهندسة بسحب العينات إلى محطات غير متصلة بالإنترنت مثل ICT-7900 لرسم خرائط تفصيلية للفراغ ودراسات الارتباط.
