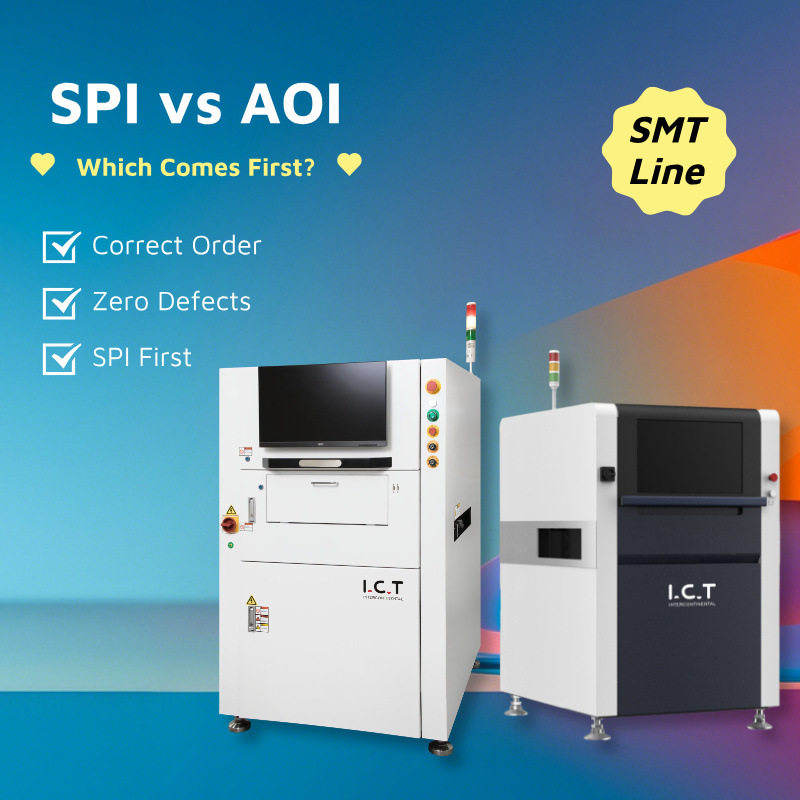

في إنتاج SMT الحديث، يثبت الدليل الكامل لآلات SPI باستمرار قاعدة واحدة غير قابلة للكسر: يأتي SPI دائمًا قبل AOI. يعد الخطأ في هذا الطلب هو أغلى خطأ يمكن أن يرتكبه المصنع، لأن 55-70% من جميع عيوب إعادة التدفق تبدأ عند طباعة معجون اللحام - قبل وقت طويل من وضع المكونات.
تحمل مركبات ثنائي الفينيل متعدد الكلور اليوم بشكل روتيني مقاومات 01005، و0.3 مم BGA، وحزم مكدسة متعددة الطبقات. يمكن أن يؤدي ترسيب معجون اللحام الذي يكون منخفضًا للغاية بمقدار 10 ميكرومتر فقط إلى فتح مفصل بعد إعادة التدفق، في حين أن 5 ميكرومتر أكثر من اللازم يمكن أن يؤدي إلى إنشاء جسر تحت QFN بقطر 0.4 مم. إن هذه التفاوتات تتجاوز بكثير ما يمكن للعين البشرية أو الكاميرات التقليدية ثنائية الأبعاد التقاطه بشكل موثوق، ولهذا السبب أصبح الفحص الآلي ثلاثي الأبعاد غير قابل للتفاوض في صناعة الإلكترونيات الحديثة.
لقد ورث العديد من المهندسين والمديرين خطوط الإنتاج التي تم إنشاؤها منذ 10 إلى 15 عامًا عندما كان AOI هو الفحص الآلي الوحيد المتاح. لا تزال هذه الخطوط تعمل (نوعًا ما)، لذلك يصبح السؤال الطبيعي: 'إذا نظرت AOI بالفعل إلى اللوحة النهائية، فهل نحتاج حقًا إلى جهاز آخر في وقت مبكر من الخط؟' وفي الوقت نفسه، يشاهد مهندسو العمليات الأصغر سنًا الذين تدربوا على Six-Sigma وCpK نفس عيوب الطباعة تتكرر شهرًا بعد شهر ويتساءلون لماذا ينفق المصنع الآلاف على إعادة العمل بدلاً من منع المشكلة من المصدر.
يتم تثبيت SPI ( فحص لصق اللحام ) مباشرة بعد طابعة الاستنسل وقبل أول آلة انتقاء ووضع. يستخدم الضوء المنظم أو الليزر لإنشاء خريطة ثلاثية الأبعاد حقيقية لكل رواسب معجون لحام. في غضون ثوانٍ، يقوم بقياس الحجم (nL)، والارتفاع (μm)، والمساحة (mm²)، وموضع X/Y، والشكل لكل لوحة على اللوحة. إذا كان هناك أي شيء خارج نطاق التسامح، فسيتم رفض اللوحة أو تتلقى الطابعة تصحيح حلقة مغلقة في الوقت الفعلي قبل طباعة اللوحة التالية.
يقع AOI ( الفحص البصري الآلي ) بعد فرن إعادة التدفق. فهو يلتقط صورًا ملونة ثنائية أو ثلاثية الأبعاد عالية الدقة للوحة المجمعة بالكامل. فهو يتحقق من الأجزاء المفقودة، والأجزاء الخاطئة، والقطبية المعكوسة، وشواهد القبور، والأسلاك المرفوعة، واللحام غير الكافي، والجسور، ومشاكل الترطيب المرئية. ونظرًا لأن اللحام قد ذاب بالفعل، فلا يمكن لـ AOI إلا أن تخبرك بالخطأ الذي حدث، ولا يمكنها منع حدوث الخلل في المقام الأول.
SPI هو دواء وقائي: فهو يمنع معجون اللحام السيئ من الالتقاء بأحد المكونات. AOI هو تشريح الجثة: فهو يخبرك باللوحات التي ماتت أو تحتضر بالفعل. أحدهما يوفر لك المال في البداية، والآخر يوفر على عميلك من تلقي منتج سيئ في اتجاه مجرى النهر. كلاهما مهم، لكنهما غير قابلين للتبادل.
لا تزال العديد من مصانع الإلكترونيات الاستهلاكية القديمة تستخدم خطوط AOI فقط لأنه 'هذه هي الطريقة التي كنا نقوم بها دائمًا'. تنتج هذه الخطوط عادةً لوحات بسيطة مزدوجة الجوانب تحتوي على مكونات 0603/0402 ومسافة 0.5 مم+. تعتبر الطباعة مستقرة بما فيه الكفاية، وإعادة العمل رخيصة، والإدارة تكره إضافة آلات جديدة. والنتيجة مقبولة بالنسبة للمنتجات منخفضة التكلفة، ولكن معدلات العيوب تتراوح بين 500-2000 جزء في المليون.
يتعامل المهندسون الذين يركزون على العمليات - خاصة في مجال السيارات والطب والاتصالات - مع طباعة معجون اللحام باعتبارها الخطوة الأكثر أهمية والأكثر تغيرًا في الخط بأكمله. إنهم يعلمون أنه بمجرد أن يكون اللصق خاطئًا، لا يمكن لأي قدر من الموضع المثالي أو ملف إعادة التدفق المثالي أن ينقذ المفصل. شعارهم هو 'قم بقياس العجينة وتصحيحها قبل إنفاق الأموال على تركيب مكونات باهظة الثمن عليها'.
يتعامل الآن كبار المصنعين المتعاقدين ومصنعي المعدات الأصلية مع SPI + AOI بنفس الطريقة التي يتعاملون بها مع الطابعة + الانتقاء والمكان: فأنت ببساطة لا تبني خطًا جديًا بدون كليهما. يتم تبرير الاستثمار من خلال أرقام إنتاجية التمريرة الأولى التي تتجاوز بشكل روتيني 99.5% وتكاليف إعادة العمل التي تنخفض بنسبة 60-80%. في هذه المصانع، لم يعد النقاش يدور حول 'SPI أم AOI؟' بل 'ما هو نموذج SPI الذي يمنحنا أسرع عائد على الاستثمار؟'
IPC-7912 وiNEMI وعشرات الدراسات المستقلة على مدار الخمسة عشر عامًا الماضية تظهر باستمرار نفس الانهيار: طباعة معجون اللحام تمثل 55-70% من جميع عيوب التجميع، والوضع 10-15%، وإعادة التدفق 10-15%، وكل شيء آخر الباقي. حتى آلة الالتقاط والوضع المضبوطة بشكل مثالي لا يمكنها التغلب على حجم المعجون السيئ أو الإزاحة.
إصلاح عيب الطباعة في SPI لا يكلف شيئًا تقريبًا - يتم ببساطة تنظيف اللوحة وإعادة طباعتها. يتطلب إصلاح نفس الخلل في AOI بعد إعادة التدفق إجراء تعديلات يدوية، وإزالة محتملة للمكونات، والتحقق بالأشعة السينية، وإعادة التدفق - وهو أكثر تكلفة بسهولة بنسبة 20 إلى 50 مرة. إذا وصل العيب إلى العميل، فقد تقفز التكلفة إلى مئات أو آلاف الدولارات لكل لوحة في مطالبات الضمان وفقدان السمعة.
معجون قليل جدًا ← ارتفاع شرائح غير كافٍ ← مفصل مفتوح أو ضعيف. الكثير من اللصق ← كرات اللحام الزائدة أو الجسور الموجودة أسفل الأجهزة ذات الطبقة الدقيقة. لصق يقابله 50 ميكرومتر → شواهد القبور على مكونات الرقائق الصغيرة. اختلاف الارتفاع → الفراغات داخل كرات BGA التي لا تستطيع AOI رؤيتها ولكن الأشعة السينية سوف تجدها لاحقًا. كل واحدة من هذه الإخفاقات يمكن التنبؤ بها بنسبة 100% من بيانات اللصق ثلاثي الأبعاد التي يوفرها SPI فقط.

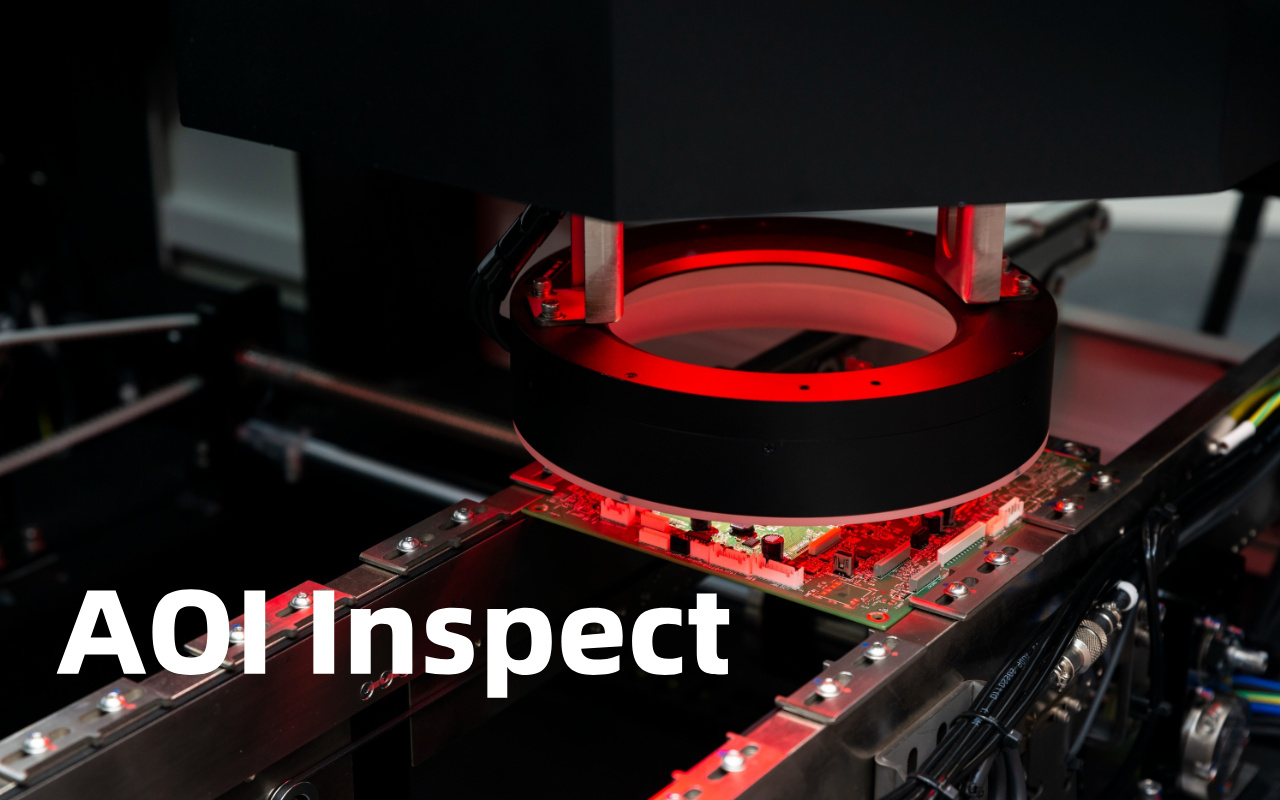

يتم تشغيل SPI قبل وضع أي مكون، لذلك لا توجد طريقة لمعرفة ما إذا كانت آلة الالتقاط والوضع قد التقطت البكرة الخاطئة أو تخطت جزءًا بالكامل. أخطاء القطبية على المكثفات المستقطبة أو الثنائيات تكون أيضًا غير مرئية بالنسبة إلى SPI لأن المعجون يبدو متطابقًا بغض النظر عن الاتجاه.
حتى مع وجود معجون مثالي، يمكن أن تسقط الفوهة جزءًا يبلغ طوله 100 ميكرومتر خارج الوسادة، أو يمكن أن يتسبب التسخين غير المتساوي في ظهور شواهد القبور أثناء إعادة التدفق. يمكن لهذه الصدمات الميكانيكية أو الفراغ الضعيف أن يرفع الرصاص في QFP. لا يرى SPI أيًا من هذه الأمور لأنها تحدث بعد فترة طويلة من فترة الفحص الخاصة به.
الرأس في الوسادة، وعدم التبليل، والتجفيف، وبعض أنواع الإفراغ تصبح مرئية فقط بعد ذوبان اللحام وتبريده. تم تصميم الكاميرات الملونة والإضاءة الزاوية الخاصة بـ AOI خصيصًا لالتقاط هذه المشكلات على مستوى السطح والتي لا تتاح لـ SPI فرصة رؤيتها.
التسلسل الوحيد الذي تستخدمه المصانع ذات المستوى العالمي اليوم هو: طابعة الاستنسل ← SPI ← أداة إطلاق الرقائق عالية السرعة ← الغرينية المرنة ← فرن إعادة التدفق ← AOI ← ( الأشعة السينية الاختيارية أو تكنولوجيا المعلومات والاتصالات ). هذا الأمر ليس تعسفياً. إنه يتبع الجدول الزمني الطبيعي لنشوء العيوب: أولاً منع مشاكل الطباعة، ثم منع مشاكل تحديد الموضع، ثم التحقق من النتيجة النهائية بعد اللحام. يؤدي عكس أي خطوة إلى زيادة كبيرة في إعادة العمل والهروب من المخاطر.
تقوم أنظمة SPI الحديثة مثل ICT-S510 وICT-S1200 بإرسال بيانات الإزاحة والحجم في الوقت الفعلي مرة أخرى إلى الطابعة (التحكم في الحلقة المغلقة). تقوم الطابعة تلقائيًا بضبط ضغط الممسحة أو السرعة أو تردد تنظيف الاستنسل على اللوحة التالية. وفي غضون 3 إلى 5 لوحات، تستقر العملية عادةً على CpK > 1.67. بمجرد قفل الطباعة، تتلقى آلات الانتقاء والوضع منصات مثالية في كل مرة، مما يقلل بشكل كبير من الإنذارات المتعلقة بالوضع في اتجاه مجرى النهر.
مع التحكم في الطباعة بالفعل، تصبح مهمة AOI أسهل بكثير وأكثر دقة. تنخفض المكالمات الكاذبة بنسبة 60-80% لأن AOI لم تعد بحاجة إلى تخمين ما إذا كان وصلة اللحام الهامشية ناتجة عن معجون سيئ أو وضع سيئ. يمكن لـ AOI الآن التركيز على أخطاء الموضع الحقيقية ومشكلات ما بعد إعادة التدفق، لتصبح حارس بوابة نهائيًا حقيقيًا بدلاً من محطة استكشاف الأخطاء وإصلاحها.

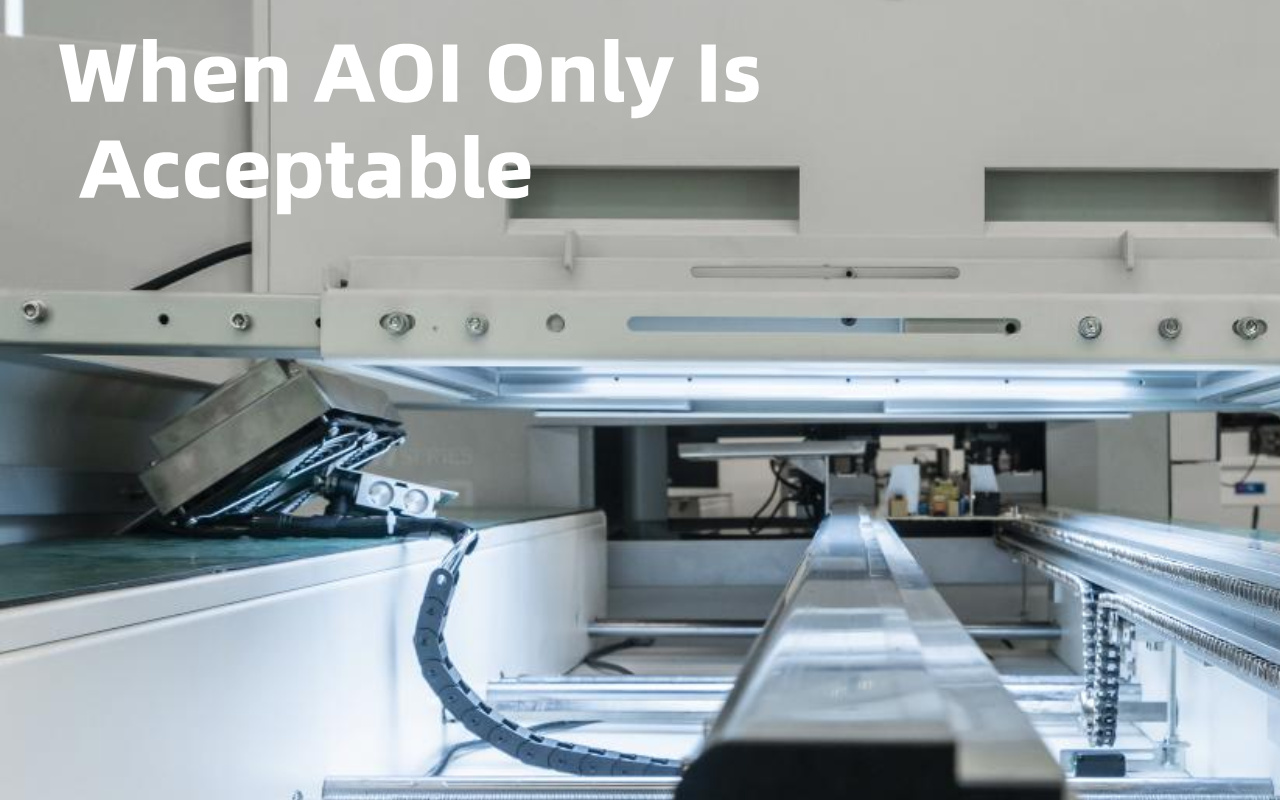

يمكن أحيانًا للوحات المستهلك ذات الوجهين التي تحتوي على 0603 وأجزاء أكبر، ومسافة ≥ 0.5 مم، واستنسل ولصق مستقرين للغاية، وعمليات تشغيل منخفضة الخلط ذات حجم كبير، وأهداف جودة مريحة (≥ 1000 جزء في المليون) البقاء على قيد الحياة مع AOI وحده. إعادة العمل غير مكلفة، والفشل الميداني نادر، وتقبل الإدارة محطة التصحيح العرضية. أصبحت هذه الخطوط نادرة كل عام، لكنها لا تزال موجودة في الأسواق التي تعتمد على التكلفة.
إلكترونيات السيارات ( AEC-Q100/104 )، والأجهزة الطبية ( ISO 13485 )، والفضاء/العسكرية (IPC Class 3)، والبنية التحتية 5G، واللوحات الأم للخادم، وأي شيء يحتوي على مكونات 01005/008004، ومسافة 0.4 مم BGA، أو الحزم ذات النهاية السفلية كلها تتطلب 3D SPI. إن سياسات الخلو من العيوب وتكاليف الضمان التي تصل إلى آلاف الدولارات لكل لوحة لا تترك مجالًا لـ 'سنحصل عليها في AOI'.
حتى المصانع ذات رأس المال المحدود يمكنها تبرير SPI أولاً. يتراوح الاسترداد النموذجي من 6 إلى 12 شهرًا من خلال تقليل الخردة وإعادة صياغة مدخرات العمالة وتحسين العائد وحده. أفاد العديد من العملاء أن إضافة SPI خفضت محطات إعادة العمل الخاصة بالـ AOI من ثلاث نوبات عمل إلى نوبة واحدة وخفضت عوائد العملاء بنسبة 90%. الحساب بسيط: منع منصة واحدة سيئة من مركبات ثنائي الفينيل متعدد الكلور في السيارات يدفع ثمن جهاز SPI بأكمله.

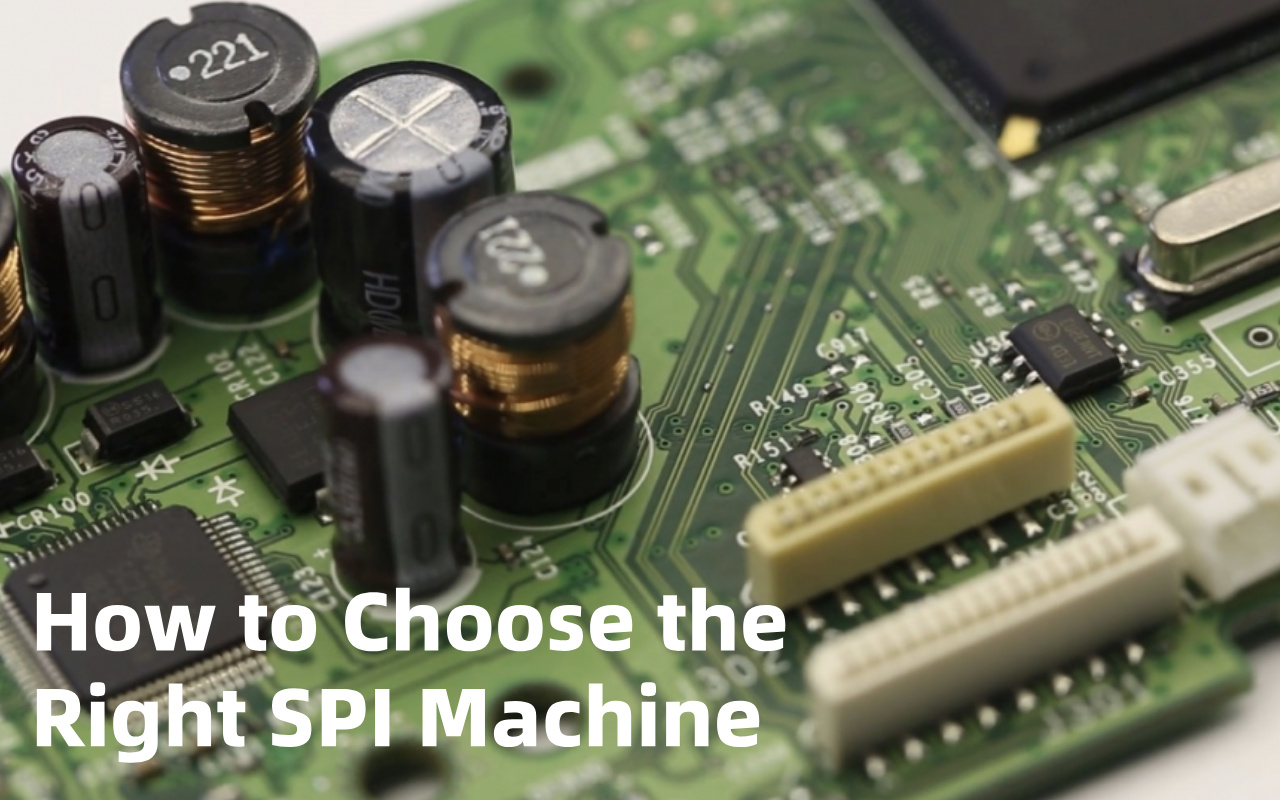

يقيس 2D SPI المساحة فقط ويمكن خداعه من خلال اختلافات ارتفاع اللصق. يقيس True 3D SPI (تموج في النسيج ذو تحول الطور أو التثليث المزدوج بالليزر) الحجم الفعلي والارتفاع بدقة تبلغ ≥ 1 ميكرومتر. بالنسبة لأي شيء أصغر من 0402 أو 0.5 مم، فإن البعد الثنائي عفا عليه الزمن وسيؤدي إلى حالات رفض أو إخفاق كاذبة مفرطة.
ابحث عن دقة ارتفاع ≥ 2 ميكرومتر، وGR&R < 10% عند 6σ، ووقت الفحص ≥ 12 ثانية لثنائي الفينيل متعدد الكلور للهاتف الذكي النموذجي. يحقق ICT-S510 ما بين 8 إلى 10 ثوانٍ لكل لوحة بدقة 1 ميكرومتر، بينما يتعامل ICT-S1200 الأكبر مع اللوحات مقاس 600 × 600 مم في أقل من 20 ثانية بنفس الدقة.
يجب أن تقوم SPI الحديثة باستيراد بيانات Gerber وCAD مباشرةً، وإنشاء برامج فحص تلقائيًا في دقائق، وعرض مخططات CpK في الوقت الفعلي، وإرسال قيم التصحيح مرة أخرى إلى طابعات DEK/Minami/Panasonic/GKG تلقائيًا. وبدون هذه الميزات فإنك تشتري تكنولوجيا الأمس.
اختر الأجهزة التي تتميز بمعايرة الألواح الزجاجية الأوتوماتيكية بالكامل (روتين يومي مدته 30 ثانية)، والبصريات المعوضة لدرجة الحرارة، ووحدات العرض المغلقة. يشتمل كل من ICT-S510 وICT-S1200 على هذه الميزات ويحافظان على إمكانية تكرار أقل من 1 ميكرومتر عامًا بعد عام مع الحد الأدنى من تدخل المشغل.
لا، تقوم AOI بالفحص بعد إعادة التدفق، عندما يكون الضرر قد حدث بالفعل. لا يمكن قياس حجم عجينة اللحام أو ارتفاعها قبل وضع المكونات، لذلك لا يمكنها منع الوصلات الباردة أو الجسور أو الفراغات الناتجة عن أخطاء الطباعة.
بالنسبة لـ 0402 والمكونات الأكبر حجمًا بمقدار 0.5 مم+، يمكن للثنائي الأبعاد البقاء في بعض الأحيان. بالنسبة لـ 0201، 01005، 0.4 مم أو درجة دقة BGA، يوفر 3D SPI فقط بيانات الحجم والارتفاع المطلوبة بواسطة IPC-7095 ومعايير السيارات.
نعم - عادة 60-80%. تعمل الطباعة المستقرة على إزالة الاختلافات العشوائية في الحجم التي تربك خوارزميات AOI وتولد عيوبًا وهمية في وصلة اللحام.
تقوم الأنظمة الحديثة مثل ICT-S510 بفحص لوحة PCB النموذجية للهاتف الذكي في 8-10 ثوانٍ، ويتعامل ICT-S1200 مع اللوحات الكبيرة في أقل من 20 ثانية. هذه الأوقات لا تذكر مقارنة بأوقات دورة التنسيب وإعادة التدفق.
نعم. IPC-7095D (BGA) ومعظم معايير الجودة الخاصة بالسيارات/الطبية تفرض بشكل فعال 3D SPI لضمان معدلات الفراغ < 25% والترطيب الموثوق به على الأجهزة فائقة الدقة.
