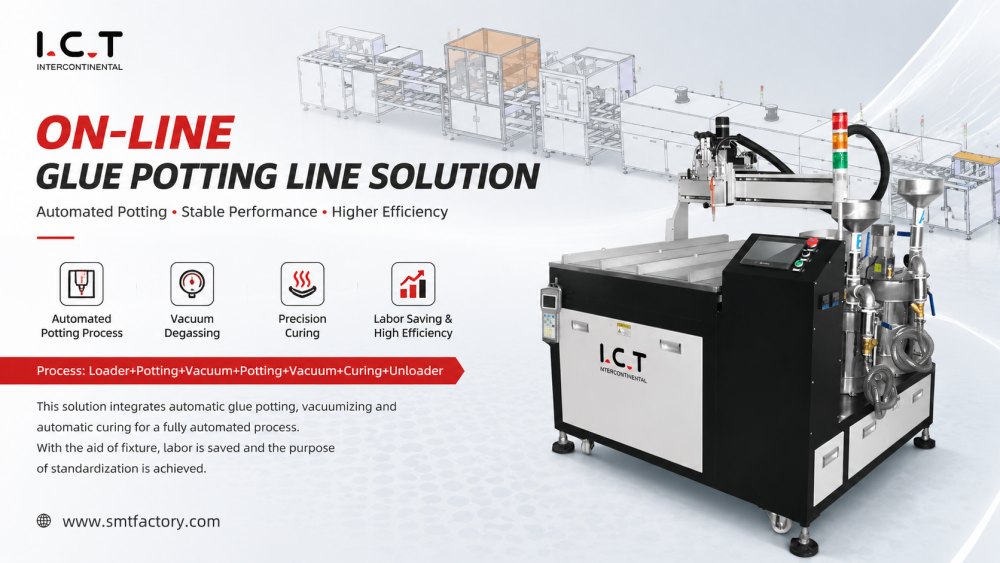

On-line Glue Potting Line solution
| الكمية: | |
|---|---|
تم تصميم آلة التوزيع في القدر للتطبيق الدقيق للمواد اللاصقة الإيبوكسي أو الراتنجية المكونة من مكونين على مجموعات PCBA. تضمن وحدات الخلط والتوزيع المتكاملة تطبيقًا موحدًا. توفر الفوهة والسكتة القابلة للتعديل تغطية مرنة لأحجام اللوحة المختلفة وارتفاعات المكونات. التشغيل شبه التلقائي أو الآلي بالكامل يناسب المعامل غير المتصلة بالإنترنت أو الإنتاج المضمن. يؤدي التغيير السريع للمنتج إلى تقليل وقت التوقف عن العمل، بينما تسمح المساحة المدمجة بالتكامل مع خطوط SMT/DIP/الطلاء الحالية. تضمن أنظمة التحكم وضع الأصيص عالي الجودة وقابل للتكرار وتقليل هدر المواد وضمان نتائج إنتاج موثوقة.
تكوين الخزان المزدوج يمزج بدقة الراتنج والمصلب قبل التوزيع. التحكم في النسبة قابل للتعديل يناسب أنواع المواد اللاصقة المختلفة. الجرعات الدقيقة تمنع هدر المواد وتضمن تفاعلًا كيميائيًا ثابتًا. يعمل التنظيم الآلي لضغط الهواء واستخراج الفراغ على تقليل الفقاعات وتحسين التغطية، مع الحفاظ على التطبيق الموحد على تخطيطات PCBA المعقدة.
تضمن حركة XYZ التي تعمل بمحرك متدرج وضعًا دقيقًا عبر أحجام PCB المتعددة. اكتشاف الارتفاع وتعديل الفوهة يمنعان الملء الزائد أو الناقص. تتيح المسارات القابلة للبرمجة طلاء نقطة واحدة أو خط أو منطقة. تحافظ أجهزة الاستشعار المدمجة على التكرار وتمنع المحاذاة الخاطئة. يستوعب النظام سماكات اللوحة المختلفة وتخطيطات التجميع للحصول على نتائج موثوقة.
يقوم الناقل المعياري بنقل مركبات ثنائي الفينيل متعدد الكلور بين وحدات التوزيع والمعالجة والفحص. تضمن المحركات المتدرجة والقضبان الدقيقة تحديد موضع اللوحة بدقة. تتيح التركيبات سريعة الإصدار إمكانية التغيير السريع للمنتج. يتيح التكامل المضمّن أتمتة سير العمل بشكل كامل باستخدام خطوط SMT وDIP، مما يؤدي إلى تحسين الإنتاجية وتقليل الأخطاء والحفاظ على جودة التأصيص المتسقة.
طلب:
| نموذج | تكنولوجيا المعلومات والاتصالات GP800 |
| رقم الفوهة | 1 (رأس متعدد هو الخيار) |
| رقم المحور | 3-المحور X،Y،Z |
| حجم الجدول | <500*500 مللي متر |
| تعديل المحور Z | 0-100 ملم |
| تنظيف | آلي |
| مادة الإلتصاق | سيليكون، الايبوكسي.PU، الخ. |
| لزوجة الغراء | <20000 |
| مزود الطاقة | التيار المتردد: 220±10%، 50/60 هرتز، 2.5 كيلو وات |
| طريقة التحكم | PLC+شاشة اللمس |
| البعد (مم) | الطول 1800 * العرض 1800 * الارتفاع 1500 |
| وزن | تقريبا: 580 كجم |
تعمل آلة التوزيع في وعاء التأصيص بسلاسة مع أنظمة الالتقاط والمكان ICT SMT واللحام الانتقائي وAOI وأنظمة الطلاء. تعمل رؤية CCD المضمنة على مراقبة جودة التأصيص في الوقت الفعلي. تعمل هذه الأنظمة مجتمعة على تحسين الإنتاجية وتقليل إعادة العمل وضمان الحصول على نتائج قابلة للتكرار لمجموعات PCBA، بما في ذلك إلكترونيات السيارات ووحدات LED والهواتف الذكية.
| اسم المنتج | الغرض في خط طلاء PCBA |
|---|---|
يطبق طبقات حماية دقيقة على لوحات الدوائر لتوفير الحماية ضد الغبار والماء والانفجار. | |
يعمل على تقوية الطلاء باستخدام ضوء الأشعة تحت الحمراء أو الأشعة فوق البنفسجية، مما يضمن حماية متينة وقوية. | |
ينقل لوحات الدوائر بسلاسة عبر خط الطلاء للمعالجة الفعالة. | |
يوفر ويخزن ثنائي الفينيل متعدد الكلور لخط الإنتاج، مما يضمن سلاسة الإدخال والإخراج. | |
| طلاء مطابق AOI | فحص جودة الطلاء والكشف عن العيوب لضمان معايير عالية. |
في ديسمبر 2025، قامت شركة تكنولوجيا المعلومات والاتصالات بتسليم ثلاثة خطوط إنتاج - SMT وDIP والطلاء باستخدام الغراء - إلى شركة تصنيع إلكترونيات السيارات السعودية. أكمل مهندسو تكنولوجيا المعلومات والاتصالات التثبيت في الموقع، ومعايرة النظام، وتدريب المشغلين. قام العميل بزيارة ICT في يونيو 2025 لتفقد المعدات والعمليات. بعد التشغيل، حصل المهندسون على شهادات تعترف بالخدمة المهنية والموثوقية والجودة الشاملة لحلول خط SMT وDIP والطلاء الجاهزة لمصنع ODM الجديد الخاص بهم القادر على البحث والتطوير والتصميم والإنتاج.
توفر تكنولوجيا المعلومات والاتصالات دعمًا شاملاً لعمليات SMT وDIP وعمليات وضع الأصيص. يتضمن تقييم ما قبل التسليم نوع ثنائي الفينيل متعدد الكلور وتوافق المواد اللاصقة والقدرة الإنتاجية. بعد التسليم، يقدم المهندسون خدمات التركيب والتشغيل وتدريب المشغلين والصيانة وتحسين سير العمل. يضمن توزيع الغراء والمعالجة والفحص المتكامل الحصول على نتائج تأصيص مستقرة وقابلة للتكرار. يمتد التوجيه من التجارب المعملية إلى التشغيل الكامل للخط، مما يزيد من كفاءة الخط وموثوقيته.
يقدّر العملاء التعليمات العملية التي تقدمها تكنولوجيا المعلومات والاتصالات، والتوجيه الدقيق، والرد السريع على الأسئلة. يقوم المهندسون بتدريب المشغلين على تقليل الأخطاء وتحسين الإنتاجية. التعبئة والتغليف تضمن النقل الآمن للمعدات. يتم حل الاستفسارات الفنية أثناء التشغيل والإنتاج بسرعة. يثق العملاء في تكنولوجيا المعلومات والاتصالات لإطلاق خطوط SMT وDIP وأنابيب التأصيص الجديدة، مما يؤدي إلى تحقيق وضع متسق عالي الجودة في مسارات العمل غير المتصلة بالإنترنت أو المضمنة.
خط غرس الغراء GP800 حاصل على شهادة CE وISO9001. تتضمن إدارة الجودة فحص المكونات، والتحقق من التجميع، والاختبار الوظيفي، ومراجعة التعبئة، وتتبع الشحنة، والتركيب، ودعم ما بعد البيع. تضمن هذه المعايير أداء تأصيص موثوق وقابل للتكرار عبر مجموعات PCBA، بما في ذلك إلكترونيات السيارات ووحدات LED وإنتاج الدفعات الصغيرة.
توفر تكنولوجيا المعلومات والاتصالات حلولاً متكاملة لـ SMT وDIP والطلاء والتوزيع وتكامل المصنع الذكي. تقوم فرق البحث والتطوير والإنتاج والهندسة والمبيعات والخدمة الداخلية بتوجيه العملاء في جميع أنحاء العالم. تشمل المشاريع التوريد والتركيب والتدريب وتحسين العمليات. تقوم ICT ببناء مصانع جديدة من 0 إلى 1 وترقية الخطوط الحالية من 1 إلى 10، مما يوفر حلول PCBA للتغليف والطلاء قابلة للتطوير ودقيقة وموثوقة.
