إن تجميعات ثنائي الفينيل متعدد الكلور عالية الكثافة والتصغير الشديد للمكونات وصولاً إلى الأحجام المترية 01005 و0201 لا تترك أي هامش للخطأ على أرضية المصنع. لقد أدت معايير الامتثال الصارمة عبر قطاعات السيارات والفضاء والقطاع الطبي إلى تحويل التصنيع الخالي من العيوب من ميزة تنافسية إلى متطلب أساسي صارم. يكافح المصنعون باستمرار لتحقيق التوازن بين سرعة الفحص والدقة المطلقة. إن الحفاظ على وقت مهارة الخط يبقي حصص الإنتاج على المسار الصحيح، ولكن القضاء على معدلات الهروب وتقليل المكالمات الكاذبة التي تؤدي إلى اختناق محطات إعادة العمل اليدوية يعد أمرًا حيويًا بنفس القدر بالنسبة للإنتاج الإجمالي.

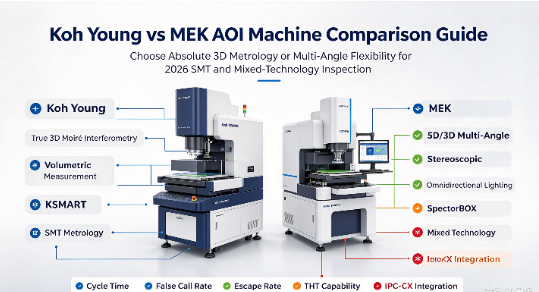

يتطلب تقييم نظام الفحص البصري الآلي (AOI) الأمثل تجاوز مطالبات ورقة المواصفات الأساسية. يجب على مهندسي الإنتاج تحليل الحقائق التقنية، وقيود البصمة المادية، وقدرات الإنتاجية الفعلية. يكسر هذا التحليل مقايضات الإنتاج بين اثنين من قادة الصناعة. إن فهم الفروق الدقيقة في نشر آلة Koh Young vs MEK AOI يوفر الوضوح اللازم لتحسين خطوط تكنولوجيا التثبيت السطحي (SMT) لعام 2026 وما بعده.
القياس مقابل الفحص: تعتمد كوه يونغ على قياس التشكيل الجانبي الحقيقي ثلاثي الأبعاد (قياس تداخل تموج في النسيج) للقياس المطلق، مما يجعلها المعيار الذهبي لخطوط SMT المعقدة وعالية الموثوقية.
التنوع مقابل التخصص: تقدم MEK أنظمة 5D/3D مرنة للغاية مع إضاءة استثنائية متعددة الزوايا، مما يوفر ميزة قوية في اللوحات ذات التقنية المختلطة (SMT وTHT).
حقائق الإنتاجية: في حين أن MEK غالبًا ما توفر الحصول على الصور الأولية بشكل أسرع، فإن تصفية العيوب المعتمدة على الذكاء الاصطناعي من Koh Young تقلل بشكل كبير من أوقات المراجعة اليدوية الثانوية، مما يؤدي غالبًا إلى زيادة إنتاجية الخط الفعالة.
مطابقة النموذج الرئيسي: غالبًا ما يأتي التقييم إلى سلسلة Zenith من Koh Young (على سبيل المثال، Zenith 2 وZenith Alpha) مقابل أنظمة ISO-Spector وSpectorBOX المعيارية من MEK.
التكلفة إلى الأداء: تقدم MEK عادةً نفقات رأسمالية أولية أقل ونشرًا أسرع للبيئات عالية المزيج/منخفض الحجم (HMLV)، في حين يتم تعويض الاستثمار الأولي الأعلى لشركة Koh Young من خلال حماية فائقة للإنتاج في التطبيقات ذات الحجم الكبير/المزيج المنخفض (HVLM) أو التطبيقات ذات المهام الحرجة.
جدول المحتويات
تقوم أنظمة AOI التقليدية ثنائية الأبعاد بفحص المحورين X وY فقط، لذلك قد تفوتها العيوب المرتبطة بالارتفاع ويمكن أن تتأثر بألوان PCB أو المكونات العاكسة. يضيف True 3D AOI قياس المحور Z لاكتشاف الخيوط المرفوعة ومشاكل المستوى المشترك وعيوب حجم اللحام. إنه يوفر قياسًا أكثر دقة لمجموعات ثنائي الفينيل متعدد الكلور المعقدة وعالية الكثافة.

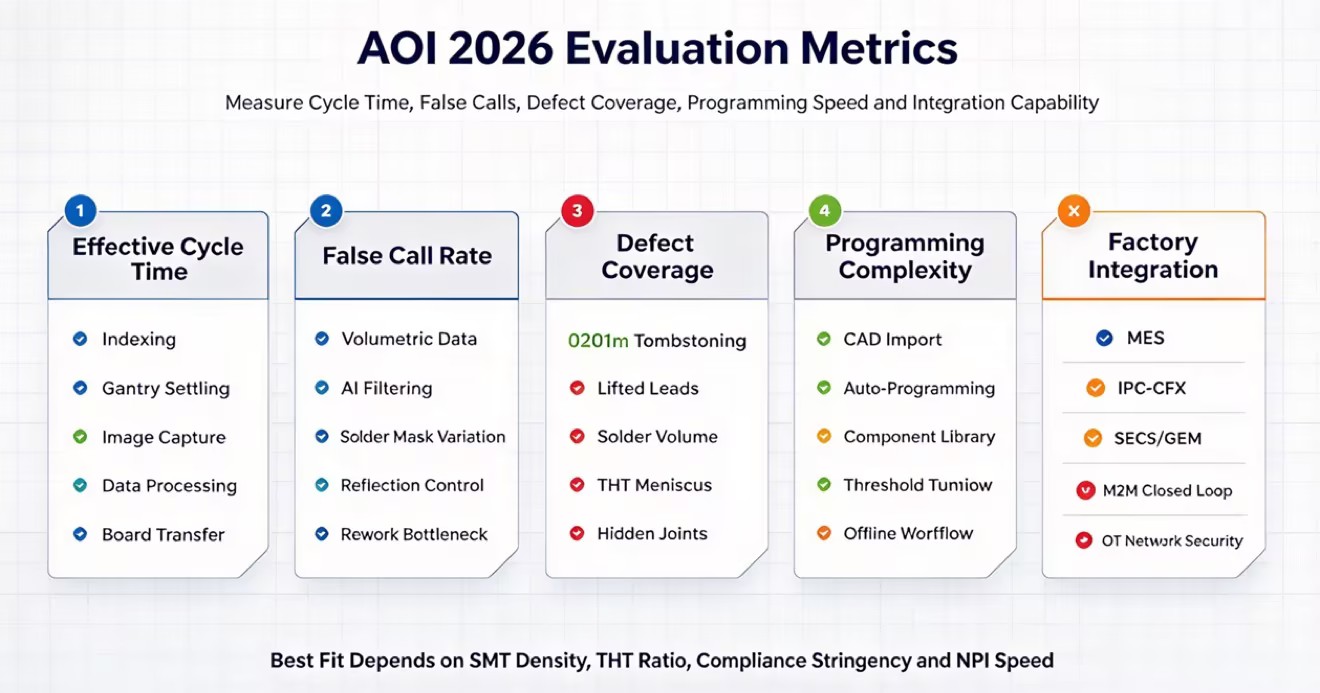

تعتمد سرعة AOI على أكثر من وقت المسح بالكاميرا. يؤثر تحميل اللوحة، والتثبيت، والحركة العملاقة، والتقاط الصور، ومعالجة البيانات، ونقل اللوحة، على إجمالي وقت الدورة. يمكن أن تؤدي المكالمات الخاطئة أيضًا إلى إبطاء الإنتاج لأنه يجب على المشغلين مراجعتها يدويًا. يجب أن يوازن نظام AOI الجيد بين الفحص السريع ومعدلات المكالمات الخاطئة المنخفضة.
تستخدم أنظمة AOI الحديثة الذكاء الاصطناعي لاكتشاف العيوب وتحديد تغييرات العملية قبل أن تسبب مشاكل في الجودة. من خلال تتبع التغييرات في موضع المكونات وحجم اللحام وارتفاع المحور Z، يمكن للذكاء الاصطناعي تحذير المشغلين عندما يبدأ الإنتاج في الانحراف. يمكن لـ Edge AI معالجة هذه البيانات بسرعة ومساعدة المصانع على تحسين مراقبة الجودة دون إبطاء خط الإنتاج.
تستخدم Koh Young تقنية Moiré متعددة الاتجاهات لفحص مكونات ثنائي الفينيل متعدد الكلور من عدة زوايا، مما يقلل الظلال الناتجة عن المكونات الطويلة. يقوم بإنشاء بيانات ثلاثية الأبعاد لقياس ارتفاع ومساحة وحجم المكونات ومفاصل اللحام. ويساعد ذلك في اكتشاف العيوب الصغيرة في مركبات ثنائي الفينيل متعدد الكلور الكثيفة ويدعم الفحص بناءً على معايير IPC.
تشتمل سلسلة Koh Young Zenith على Zenith 2 وZenith Alpha وZenith UHS لتلبية احتياجات الفحص المختلفة. تتراوح الدقة البصرية من 15 ميكرومتر إلى 10 ميكرومتر، مع خيار 10 ميكرومتر مصمم للمكونات المترية الصغيرة 0201 وBGAs الصغيرة. تساعد الكاميرات عالية الدقة وأنظمة القنطرية الصلبة أيضًا في الحفاظ على فحص ثلاثي الأبعاد مستقر بسرعات عالية.
يعد تكامل البرامج هو العامل الأساسي الذي يميز أي جهاز Koh Young AOI . يوفر النظام البيئي لبرنامج KSMART مركزًا مركزيًا لإدارة الجودة على مستوى المصنع. تعمل أداة Koh Young Auto Programming (KAP) المدعومة بالذكاء الاصطناعي على تقليل الوقت اللازم لإعداد ملفات تعريف جديدة للوحة بشكل كبير. يتعرف KAP تلقائيًا على المكونات من بيانات CAD ويطبق معلمات الفحص الصحيحة بناءً على قاعدة بيانات مركزية واسعة النطاق.
علاوة على ذلك، يسمح الاتصال من آلة إلى آلة (M2M) للنظام بتغذية بيانات القياس في الوقت الفعلي مرة أخرى إلى أنظمة فحص لصق اللحام (SPI) وآلات الالتقاط والوضع. يعمل هذا الاتصال ذو الحلقة المغلقة تلقائيًا على تصحيح إزاحات الموضع ولصق انحرافات الحجم بسرعة. إذا اكتشفت AOI تغيرًا ثابتًا في الموضع، فإنها ترسل أمر إزاحة مباشرة إلى القائم بالتركيب، لتصحيح المشكلة دون تدخل بشري.
تزدهر أنظمة Koh Young في قطاعات التصنيع التي لا تتسامح مطلقًا. إن إمكانات القياس المطلقة تجعلها الخيار الأول لإلكترونيات السيارات، حيث يمكن أن يؤدي فشل المكونات إلى مشاكل سلامة كارثية. يعتمد مقاولو الطيران والدفاع على هذه التقنية لتلبية متطلبات التوثيق التنظيمية الصارمة.
تستخدم الشركات المصنعة للأجهزة الطبية المقاييس عالية الدقة لضمان عمل أجهزة المراقبة والزرعات الضرورية للحياة بشكل لا تشوبه شائبة. بالإضافة إلى ذلك، تستفيد مرافق PCBA المتنقلة فائقة الكثافة من قدرة النظام على فحص المكونات المجهرية المجمعة بإحكام دون تداخل في الظل. عندما يكون اليقين المطلق مطلوبًا، توفر القياسات ثلاثية الأبعاد الحقيقية البيانات الموضوعية الضرورية.
تستخدم مجاهدي خلق التصوير 5D/3D والإضاءة متعددة الزوايا لفحص ثنائي الفينيل متعدد الكلور المرن. يجمع نظام الكاميرا المكون من 9 كاميرات بين كاميرا علوية وثماني كاميرات جانبية لفحص مفاصل اللحام المخفية والمكونات الطويلة وسلاسل J وأجنحة النورس. يساعد هذا التصميم في اكتشاف العيوب التي قد تفتقدها الكاميرات القياسية من أعلى إلى أسفل.
يجمع جهاز MEK ISO-Spector M1A بين الفحص ثلاثي الأبعاد والذكاء الاصطناعي ومعالجة الصور عالية السرعة. يوفر SpectorBOX فحصًا مرنًا من أعلى إلى أسفل أو من أسفل إلى أعلى لخطوط اللحام الموجية والانتقائية. كما أن خلوص المحور Z العالي يدعم اللوحات ذات المكثفات الكبيرة والمشتتات الحرارية والمكونات الطويلة الأخرى.
يمكن لـ MEK فحص مجموعات SMT وTHT، مما يجعلها مناسبة للوحات ذات التكنولوجيا المختلطة. يساعد الفحص من أسفل إلى أعلى في اكتشاف عدم كفاية اللحام، والجسور، وعيوب ثقب الدبوس، وغيرها من المشكلات في المسامير الملحومة بالموجة. تعمل الإضاءة المرنة أيضًا على تحسين الفحص حول مكونات THT الكبيرة.
تعتبر MEK مناسبة تمامًا للإنتاج عالي المزيج ومنخفض الحجم حيث تتغير تصميمات ثنائي الفينيل متعدد الكلور وأنواع المكونات بشكل متكرر. يمكن لنظام الفحص المرن الخاص بها التعامل مع SMT، THT، والألواح النحاسية الثقيلة، وأحجام المكونات المختلفة. وهذا يجعلها مفيدة لمصنعي العقود وإنتاج الإلكترونيات الصناعية.
تستخدم MEK كاميرات عالية السرعة لالتقاط صور ثنائية وثلاثية الأبعاد بسرعة، مما يمنحها ميزة في سرعة المسح الأولي. يقوم Koh Young بمعالجة مجموعات بيانات ثلاثية الأبعاد أكبر من إسقاطات Moiré، لكن تقنية GPU وEdge AI الأحدث أدت إلى تحسين سرعة المعالجة. يمكن لكلا النظامين دعم الفحص الفعال لمجموعات ثنائي الفينيل متعدد الكلور المعقدة.
تعتبر Koh Young قوية في فحص SMT لأن قياسها ثلاثي الأبعاد يمكنه اكتشاف العيوب الصغيرة مثل شواهد القبور 0201 ومشكلات حجم اللحام. تعمل MEK بشكل جيد مع THT والمكونات الطويلة لأن كاميراتها الجانبية يمكنها فحص الموصلات ومفاصل اللحام والمناطق المخفية من الكاميرات من أعلى إلى أسفل.
يستخدم Koh Young قياسات الارتفاع والحجم ثلاثية الأبعاد لتحديد العيوب وتقليل المكالمات الخاطئة. تستخدم MEK خوارزميات الذكاء الاصطناعي لفصل العيوب الحقيقية عن الاختلافات البصرية الناجمة عن ألوان ثنائي الفينيل متعدد الكلور أو المكونات العاكسة. يهدف كلا النظامين إلى تقليل المكالمات الكاذبة ومنع اللوحات المعيبة من اجتياز الفحص.
تستخدم Koh Young برنامج KAP لإنشاء برامج فحص من بيانات CAD وتعيين معلمات الفحص تلقائيًا. تستخدم MEK مكتبة مكونات قابلة للتخصيص تمنح المهندسين مزيدًا من التحكم في إعدادات الإضاءة والفحص. يدعم كلا النظامين تكامل MES من خلال معايير SECS/GEM وIPC-CFX.
يقدم كل من Koh Young وMEK الدعم الفني العالمي وخدمات قطع الغيار. تستخدم Koh Young مراكز الدعم الإقليمية والتشخيص عن بعد، بينما تعمل MEK من خلال الموزعين الإقليميين وشركاء التكامل. يجب على المشترين مقارنة أوقات استجابة المهندس المحلي، وتوافر قطع الغيار، واتفاقيات مستوى الخدمة (SLAs) قبل الشراء.
البعد التقييمي | كوه يونغ | مجاهدي خلق (مارانتز) | التأثير التشغيلي |
|---|---|---|---|
التكنولوجيا الأساسية | صحيح 3D تموج في النسيج التداخل | 5D/3D مجسمة متعددة الزوايا | يحدد القياس المطلق مقابل القدرة على الفحص البصري. |
التقاط عيب SMT | استثنائية (المكونات الدقيقة) | قوي | أمر بالغ الأهمية لثنائي الفينيل متعدد الكلور المحمول والطبي عالي الكثافة. |
THT / المكونات الطويلة | معتدل (قيود الظل) | استثنائي (نظام 9 كاميرات) | يملي الأداء على التكنولوجيا المختلطة والمجالس الصناعية. |
معدل الاتصال الخاطئ | قريب من الصفر (بيانات حجمية) | منخفض (تمت تصفيته بالذكاء الاصطناعي) | يؤثر بشكل مباشر على اختناقات إعادة العمل اليدوي والإنتاجية الفعالة. |
طريقة البرمجة | البرمجة التلقائية للذكاء الاصطناعي (KAP) | مكتبة قابلة للتخصيص | يؤثر على سرعة NPI (مقدمة منتج جديد) وتدريب المشغلين. |
تخليص المحور Z | تخليص SMT القياسي | خيارات التخليص عالية | تحديد القدرة على فحص اللوحات ذات المشتتات الحرارية أو المرحلات الضخمة. |
يتلخص القرار المفاهيمي الأساسي في الاختيار بين التحكم الصارم في العمليات والقدرة على التكيف السريع. إن نشر تقنية Koh Young يعني الالتزام بالقياس المطلق. إنه قرار لقياس كل البعد المادي للمجلس لضمان الامتثال لمعايير الصناعة التي لا ترحم. يعد هذا التحكم الصارم ضروريًا للبيئات التي يكون فيها عيب واحد غير مقبول، مثل الطيران أو التصنيع الطبي.
وعلى العكس من ذلك، فإن نشر تكنولوجيا مجاهدي خلق يعني إعطاء الأولوية للمرونة. إنه قرار لبناء عملية فحص قابلة للتكيف بدرجة كبيرة وقادرة على التعامل مع مجموعات المنتجات غير المتوقعة ومكونات THT الثقيلة وتخطيطات اللوحة المتنوعة. يجب على المصنعين مواءمة اختيارهم للآلات بشكل مباشر مع واقع الإنتاج المهيمن لديهم. تحتاج المنشأة كبيرة الحجم التي تقوم بتشغيل لوحات هواتف ذكية متطابقة إلى توحيد صارم، في حين أن الشركة المصنعة المتعاقدة التي تقوم ببناء خمسين منتجًا مختلفًا أسبوعيًا تحتاج إلى قدرات تصنيع سريعة.
ولا تتفوق أي من الماكينات على جميع بيئات التصنيع. ويعتمد الاختيار الأمثل بشكل كامل على مدى تعقيد اللوحة المحددة، ونسبة مكونات SMT إلى مكونات THT، وصرامة متطلبات الامتثال للصناعة. اختر Koh Young إذا كانت منشأتك تنتج لوحات SMT عالية الكثافة للمهام الحرجة حيث يكون القياس ثلاثي الأبعاد المطلق والتحكم في العملية ذات الحلقة المغلقة إلزاميًا للوفاء بمعايير السيارات أو المعايير الطبية. اختر MEK إذا كنت تدير منشأة تصنيع تعاقدية عالية المزيج تتعامل مع أنواع متنوعة من اللوحات، ومكونات THT الثقيلة، وتتطلب نظامًا متعدد الاستخدامات للغاية قادرًا على إجراء تغييرات سريعة.
قم بتجميع مجموعة اختبار من مجموعات ثنائي الفينيل متعدد الكلور الأكثر تعقيدًا والمعرضة للعيوب لتكون بمثابة معيار مرجعي.
قم بجدولة عروض توضيحية حية مع كلا الموردين لتشغيل لوحات قياس الأداء وتسجيل وقت البرمجة الفعلي المطلوب.
قم بقياس معدل المكالمات الخاطئة ومعدل الهروب أثناء الاختبار المباشر لحساب الإنتاجية الفعالة الحقيقية لمزيج منتجك المحدد.
قم بمراجعة مساحة أرضية المصنع والبنية التحتية للشبكة لضمان التوافق مع البصمة المادية ومتطلبات تكامل MES للجهاز المحدد.
ج: يستخدم Koh Young قياس تداخل تموج في النسيج متعدد الاتجاهات لالتقاط قياسات حجمية ثلاثية الأبعاد مطلقة لكل مكون ومفاصل لحام. تستخدم منظمة MEK أنظمة كاميرات مجسمة متعددة الزوايا 5D/3D متعددة الاستخدامات، والتي تتفوق في فحص الأشكال الهندسية المعقدة والمفاصل المخفية باستخدام الإضاءة شاملة الاتجاهات.
ج: أداء MEK بشكل عام أفضل لتطبيقات THT. توفر أنظمتها خيارات فحص من أسفل إلى أعلى، ونمطية لخطوط اللحام الموجية، وكاميرات جانبية متعددة الزوايا عالية الخلوص، والتي تقوم بفحص المكونات الطويلة والموصلات الصناعية الثقيلة دون تداخل الظل.
ج: نعم. تدعم كلتا العلامتين التجاريتين بشكل كامل معايير تكامل المصنع الحديثة، بما في ذلك بروتوكولات IPC-CFX وSECS/GEM. إنها تسهل الاتصال السلس من آلة إلى آلة، مما يسمح لـ AOI بتغذية البيانات في الوقت الفعلي مرة أخرى إلى معدات فحص معجون اللحام والاختيار والمكان.
ج: نعم. في حين أنهم يستخدمون التصوير المجسم بدلاً من قياس تموج في النسيج المطلق، فإن خوارزمياتهم المتقدمة وكاميراتهم عالية الدقة من أعلى إلى أسفل تكتشف بدقة العيوب الدقيقة وشواهد القبور والجسور على مجموعات التركيب السطحية المكتظة.
ج: تعمل شركة Koh Young على تقليل المكالمات الكاذبة من خلال الاعتماد على قياسات حجمية موضوعية صارمة بدلاً من التفسير البصري. تعمل MEK على تقليل المكالمات الكاذبة من خلال استخدام خوارزميات التصفية المتقدمة التي تتعلم التمييز بين العيوب الهيكلية الفعلية والشذوذات البصرية غير الضارة مثل اختلاف ألوان قناع اللحام.
