يفشل الفحص البصري الآلي القائم على القواعد (AOI) في خطوط PCBA الحديثة عالية الكثافة. لا يمكنك الاعتماد على العتبات الثابتة عند فحص مكونات 01005 أو لوحات BGA المكتظة بكثافة. يعمل اكتشاف العيوب المعتمد على الذكاء الاصطناعي كشرط أساسي لأي عملية خطيرة لتقنية التثبيت على السطح (SMT). تؤدي معدلات المكالمات الخاطئة المرتفعة وأوقات المراجعة اليدوية الطويلة إلى القضاء على سرعة الخط. فهي تدمر هوامش الإنتاجية وتؤدي إلى إرهاق المشغلين، مما يؤدي مباشرة إلى حدوث أخطاء ثانوية في الفحص.
يواجه مديرو الإنتاج معركة مستمرة على أرض المصنع. تكافح الخوارزميات الحتمية التقليدية للتمييز بين الاختلافات العملية المقبولة والعيوب الفعلية على اللوحات المكتظة بالسكان. غالبًا ما يؤدي التحول الطفيف في الطباعة بالشاشة الحريرية أو بقايا التدفق غير الضارة إلى توقف الماكينة، مما يجبر المشغل البشري على التحقق من لوحة جيدة تمامًا.
نحن نقوم بتقييم كيفية تصميم اثنين من اللاعبين الرئيسيين لأجهزة AOI ثلاثية الأبعاد وبرامج الذكاء الاصطناعي لإصلاح هذه الاختناقات. سنلقي نظرة على الآليات الدقيقة لرؤساء التفتيش، وأطر التعلم الآلي الخاصة بهم، وكيفية أدائهم في أرضيات المصانع النشطة. يزيل هذا التقسيم ادعاءات التسويق بالتركيز على الأداء المضمن ومعدلات الهروب من العيوب وكفاءة البرمجة الفعلية.
كفاءة برمجة الذكاء الاصطناعي: قارن إطار عمل vAI ProVision الخاص بشركة Viscom مع محرك الذكاء الاصطناعي الخاص بشركة SAKI فيما يتعلق بأوقات إعداد مقدمة المنتج الجديد (NPI) وإنشاء البرامج تلقائيًا.
التخفيض الإيجابي الكاذب والمراجعة الذكية: قم بتسليط الضوء على المقاييس المهمة لتقييم كيفية تمييز كل نظام بين التفاوتات المقبولة والعيوب الحرجة، وكيف تقلل محطات المراجعة المدعومة بالذكاء الاصطناعي من وقت التحقق اليدوي.
الفحص العميق ثلاثي الأبعاد: قم بتلخيص كيفية معالجة كلتا العلامتين التجاريتين للعيوب المخفية وتظليل المكونات الطويلة باستخدام تقنيات التصوير المتقدمة والخوارزميات الذكية.
التكامل وقابلية التوسع: تحديد مدى جاهزية كلا النظامين للامتثال الذكي للمصنع، وتكامل MES ذات الحلقة المغلقة، والتحسين المستمر للتعلم الآلي.
جدول المحتويات

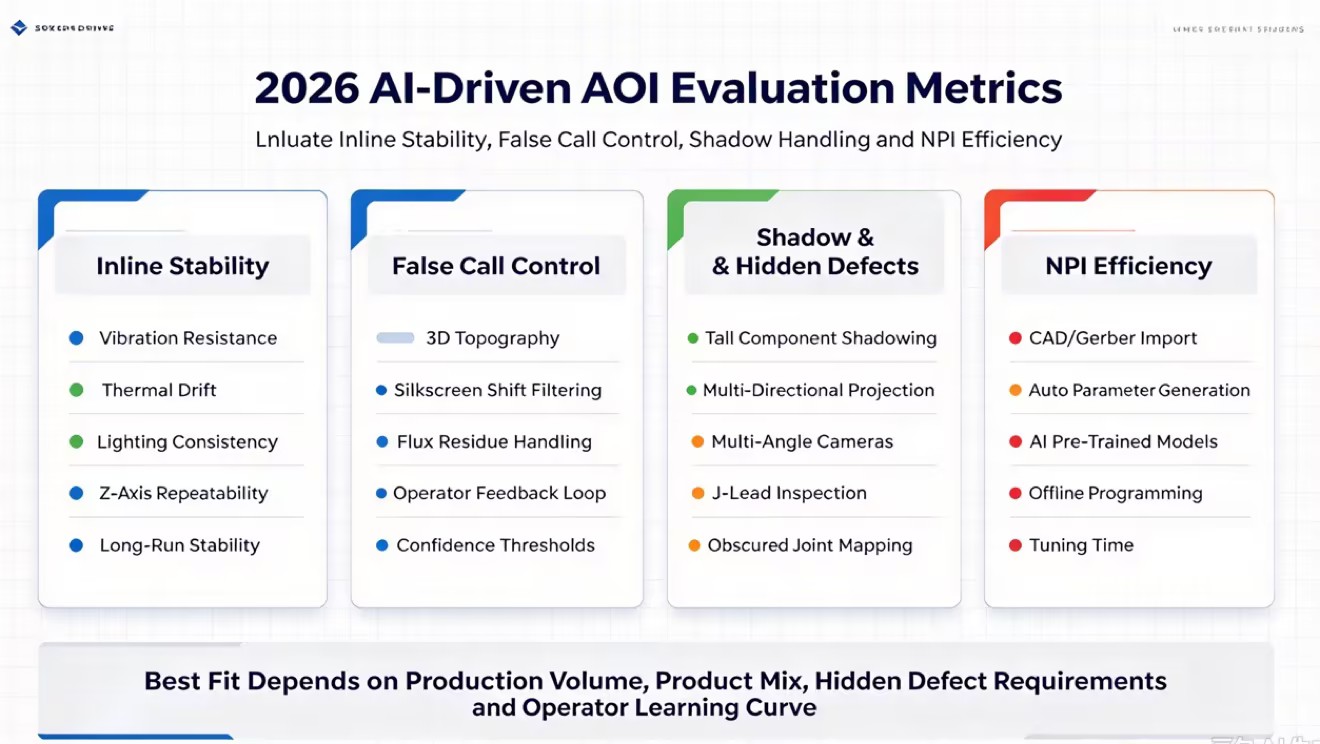

ينبغي قياس أداء AOI على خطوط SMT حقيقية، وليس فقط من خلال دقة الكاميرا أو سرعة الفحص القصوى. يمكن أن يؤثر اهتزاز المصنع وتغييرات الإضاءة وتغيرات درجة الحرارة على جودة الصورة ودقة الفحص. يجب أن يحافظ نظام AOI الموثوق به على أداء مستقر في ظل ظروف الإنتاج الفعلية.
يساعد الذكاء الاصطناعي أنظمة AOI على التعرف على الاختلافات الطبيعية في وصلات اللحام ووضع المكونات، مما يقلل من المكالمات الخاطئة غير الضرورية. يمكن للأنظمة الحديثة أيضًا أن تتعلم من ملاحظات المشغل أثناء مراجعة العيوب. يؤدي ذلك إلى تقليل وقت الفحص اليدوي، وتقليل عبء عمل المشغل، وتحسين كفاءة الفحص بمرور الوقت.

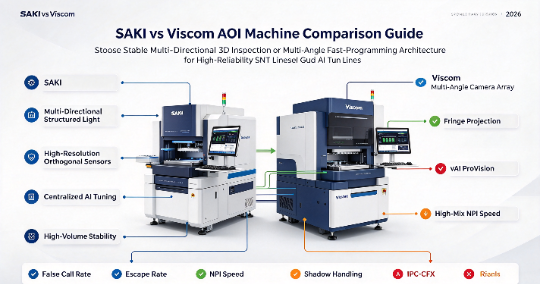

يجمع SAKI بين الكاميرات عالية الدقة وإسقاط التحول المرحلي متعدد التردد لإجراء فحص دقيق ثلاثي الأبعاد. تساعد الإضاءة متعددة الاتجاهات على تقليل الظلال الناتجة عن المكونات الطويلة وتحسين قياس المحور Z للمكونات ومفاصل اللحام، بما في ذلك المناطق المخفية في PCBAs عالية الكثافة.
يستخدم SAKI الذكاء الاصطناعي لاستيراد بيانات CAD وGerber، وإنشاء مكتبات المكونات، وإنشاء إعدادات الفحص الأولية تلقائيًا. يقوم الذكاء الاصطناعي أيضًا بتحليل بيانات وصلات اللحام ثلاثية الأبعاد للكشف عن العيوب مثل الخيوط المرتفعة والجسور واللحام غير الكافي، مما يقلل الحاجة إلى البرمجة اليدوية والفحوصات البصرية ثنائية الأبعاد.
يعتبر SAKI مناسبًا تمامًا للإنتاج بكميات كبيرة حيث يكون الفحص المستقر ومعدلات المكالمات الكاذبة المنخفضة أمرًا مهمًا. تجمع عملية NPI الخاصة بها بين بيانات CAD ومكتبات المكونات والمعلمات التي تم إنشاؤها بواسطة الذكاء الاصطناعي والضبط التلقائي باستخدام لوحات حقيقية. ومع ذلك، قد يحتاج المشغلون إلى تدريب إضافي، وقد تتطلب المكونات المخصصة المزيد من بيانات الفحص قبل أن يصبح نموذج الذكاء الاصطناعي موثوقًا به.
تمثل تقنية رأس المستشعر في آلة Viscom AOI القياسية لعام 2026 أسلوبًا متخصصًا للغاية للحصول على البيانات البصرية. تعتمد Viscom بشكل كبير على أنظمة الكاميرا متعددة الزوايا المحيطة بمستشعر مركزي متعامد عالي الدقة. تعمل هذه المصفوفة جنبًا إلى جنب مع وحدات الإسقاط الهامشية المتقدمة. تقوم أجهزة العرض بإلقاء أنماط ضوئية دقيقة عبر اللوحة، بينما تلتقط الكاميرات ذات الزاوية تشوه هذه الأنماط على المكونات.
قامت شركة Viscom بتصميم تكوين الأجهزة هذا خصيصًا لتحديد العيوب المخفية. تنظر الكاميرات ذات الزوايا أسفل حواف مكونات معينة وتفحص شرائح حزم J-lead التي تظل محجوبة من منظور من أعلى إلى أسفل. يعتمد الفحص العميق ثلاثي الأبعاد بشكل كامل على هذه البيانات متعددة وجهات النظر. يقوم النظام بإعادة بناء نموذج ثلاثي الأبعاد دقيق للغاية لـ PCBA، مما يسمح للبرنامج بقياس حجم اللحام ومستوى المكونات بدقة متناهية.
يستخدم vAI ProVision من Viscom الذكاء الاصطناعي لتحليل بيانات CAD وإنشاء إعدادات الفحص تلقائيًا بناءً على أنواع المكونات ومعايير IPC. فهو يقلل من العمل اليدوي مثل رسم مناطق الفحص ووضع حدود الارتفاع، مما يساعد المهندسين على إنشاء برامج فحص بشكل أسرع والتركيز على المكونات الأكثر تعقيدًا.
تعتبر Viscom مناسبة تمامًا للإنتاج عالي الجودة وعالي الموثوقية مثل صناعة السيارات والفضاء. يدعم برنامج vAI ProVision الخاص به NPI بشكل أسرع وتغييرات متكررة للمنتج، بينما يساعد الفحص متعدد الزوايا على تلبية متطلبات الفحص الصارمة. ومع ذلك، قد تتطلب مهام الفحص الأكثر تعقيدًا إعدادًا إضافيًا وتكاملًا للنظام.

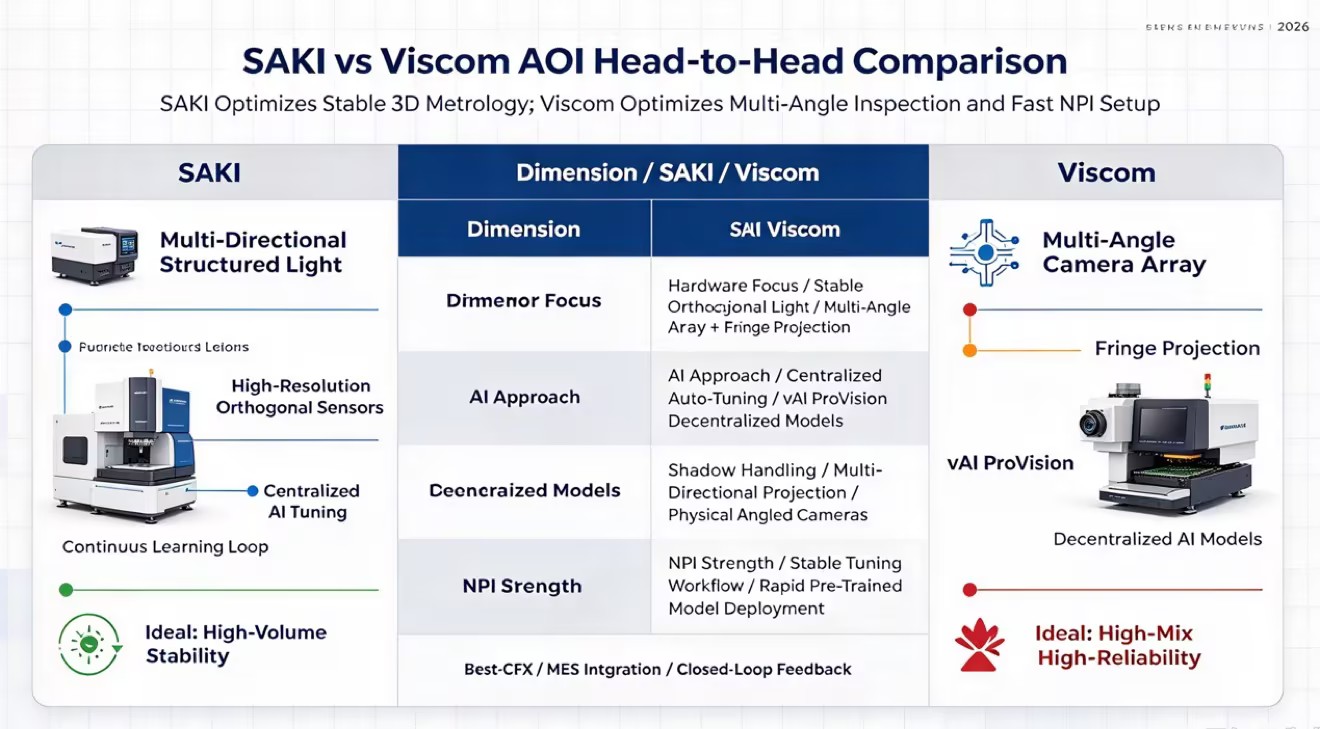

لفهم الاختلافات بين الأجهزة والبرامج، يمكننا أن ننظر في كيفية تعامل كلا النظامين مع عملية الفحص:
ميزة النظام | العمارة ساكي | هندسة فيسكوم |
|---|---|---|
تصميم المستشعر الأساسي | عالية الدقة متعامد مع تحول المرحلة | متعامد مع مجموعة الكاميرا متعددة الزوايا |
استراتيجية تخفيف الظل | إسقاط ضوئي منظم متعدد الاتجاهات | فحص الكاميرا ذات الزاوية المادية والإسقاط الهامشي |
محرك البرمجيات NPI | الضبط التلقائي المركزي بالذكاء الاصطناعي | النماذج اللامركزية vAI ProVision |
بيئة الإنتاج المثالية | عمليات تشغيل مستمرة عالية الحجم ومنخفضة المزيج | مزيج عالي وموثوقية عالية (السيارات/الفضاء) |
غالبًا ما يتطلب تعظيم قدرات vAI ProVision تكاملًا عميقًا مع أدوات إدارة البيانات الخاصة بشركة Viscom. يمكن أيضًا أن تكون مساحة الأجهزة الخاصة برأس المستشعر متعدد الزوايا أكبر من الأنظمة المنافسة، مما يتطلب تكاملًا دقيقًا في خطوط SMT الحالية. تقدم تقييمات الذكاء الاصطناعي المعقدة، التي تستخدم البيانات من جميع الكاميرات ذات الزوايا، عبء المعالجة بشكل متزامن، مما يؤثر بشكل هامشي على أوقات الدورات على اللوحات شديدة الكثافة.
تتطلب مقارنة جهاز SAKI وViscom AOI تحليل كيفية تصفية الشبكات العصبية الخاصة بكل منهما للاختلافات المقبولة في ثنائي الفينيل متعدد الكلور. تؤدي التحولات بالشاشة الحريرية، وبقايا التدفق، وتغير لون الركيزة البسيط إلى نتائج إيجابية كاذبة في الأنظمة القديمة. يستخدم SAKI نموذجًا مركزيًا للغاية للذكاء الاصطناعي يقوم بتصفية هذه الحالات الشاذة البصرية من خلال إعطاء الأولوية للبيانات الطبوغرافية ثلاثية الأبعاد على اختلافات الألوان ثنائية الأبعاد. تستفيد شبكات Viscom العصبية من بيانات الصور متعددة الزوايا من أجل الإسناد الترافقي للحالات الشاذة، مما يضمن عدم إساءة تفسير الظل الناتج عن بقايا التدفق على أنه شريحة لحام مفقودة.
يختلف التحكم الدقيق في عتبات الثقة في الذكاء الاصطناعي بين المنصتين. توفر Viscom للمهندسين أشرطة تمرير تفصيلية لضبط صرامة نماذج vAI ProVision، مما يسمح بإجراء تعديلات سريعة بسرعة. يقوم نظام SAKI بأتمتة هذه العتبات استنادًا إلى حلقة التعلم المستمر، مما يتطلب تدخلًا يدويًا أقل ولكنه يوفر قدرة تجاوز يدوية أقل فورية قليلاً. يتعامل كلا النظامين مع الفحص العميق ثلاثي الأبعاد للعيوب المخفية بشكل فعال، على الرغم من أن زوايا الكاميرا الفعلية من Viscom توفر ميزة في فحص هندسة PCBA المعقدة للغاية مع التظليل الشديد.
يستخدم كل من SAKI وViscom أنظمة مراجعة مدعومة بالذكاء الاصطناعي لتقليل وقت الفحص اليدوي. يوفر SAKI عيوبًا واضحة وصورًا مرجعية ثلاثية الأبعاد، بينما توفر Viscom طرق عرض متعددة للكاميرا وبيانات فحص أكثر تفصيلاً. يمكن لكلا النظامين التعلم من تعليقات المشغل لتقليل المكالمات الكاذبة المتكررة بمرور الوقت.
يستخدم كلا النظامين بيانات CAD وGerber للبرمجة دون اتصال بالإنترنت، لكن سير العمل الخاص بهما يختلف. يستخدم SAKI عملية ضبط منظمة للذكاء الاصطناعي تركز على الفحص المستقر، بينما يستخدم vAI ProVision من Viscom نماذج ذكاء اصطناعي مدربة مسبقًا لإنشاء برامج بشكل أسرع وتقليل الإعداد اليدوي أثناء NPI.
تدعم SAKI وViscom IPC-CFX للتكامل مع MES ومعدات SMT الأخرى. يمكن لكلا النظامين مشاركة بيانات AOI مع SPI وأجهزة Pick-and-Place لتحديد تغييرات العملية ودعم التصحيحات التلقائية. وهذا يساعد على تقليل العيوب وتحسين التحكم في الإنتاج.
تتعامل SAKI وViscom مع التحدي المتمثل في تصنيع الإلكترونيات بفلسفات هندسية متميزة. تعطي SAKI الأولوية لاستقرار الأجهزة البصرية القوي وضبط الذكاء الاصطناعي الآلي عالي المركزية لتحقيق أقصى قدر من الاتساق المضمن. تركز Viscom بشكل كبير على الحصول على أجهزة استشعار متعددة الزوايا والنشر السريع للبرامج من خلال vAI ProVision للسيطرة على البيئات عالية الخلط وعالية التعقيد.
يجب على المنشآت التي تعطي الأولوية لعمليات الإنتاج الطويلة، وتوافق أسطول SAKI الحالي، والمقاومة المطلقة للمتغيرات البيئية، أن تضع قائمة مختصرة لـ SAKI. البيئات التي تتطلب تحولات سريعة في NPI، وامتثالًا صارمًا ثلاثي الأبعاد للعيوب المخفية، والتحكم الدقيق في معلمات الذكاء الاصطناعي، ستجد أن بنية Viscom فعالة للغاية.
للمضي قدمًا في تقييم AOI، قم بتنفيذ الخطوات التالية:
قم بتجميع مجموعة اختبارية من PCBAs الأكثر تعقيدًا لديك، بما في ذلك على وجه التحديد اللوحات ذات حالات الهروب من العيوب التاريخية المعروفة.
قم بجدولة تجارب مضمّنة مع كلا الموردين على أرضية SMT النشطة الخاصة بك لقياس التخفيض الفعلي للمكالمات الخاطئة في ظل الظروف الحرارية والاهتزازات الحقيقية.
قم بتقييم واجهة البرنامج مع مشغلي الماكينات الحاليين لديك لقياس منحنى التعلم ومراجعة بيئة العمل للمحطة.
تحقق من توافق IPC-CFX مع نظام تنفيذ التصنيع (MES) الموجود لديك لضمان وظائف تسجيل البيانات ذات الحلقة المغلقة بشكل صحيح.
ج: تقوم Viscom بدمج الشبكات العصبية مع بيانات الإسقاط الهامشية ثلاثية الأبعاد. يقوم الذكاء الاصطناعي بتحليل التضاريس ثلاثية الأبعاد متعددة الزوايا لمكون أو وصلة لحام. بدلاً من الاعتماد على قواعد هندسية صارمة، يفهم نموذج التعلم الآلي التباين الطبيعي لشرائح اللحام المقبولة ومواضع المكونات. وهذا يسمح لها بالتمييز بين العيوب الحرجة الحقيقية والتغيرات المقبولة في العملية، مما يقلل بشكل كبير من الإنذارات الكاذبة ووقت المراجعة اليدوية.
ج: توفر Viscom بشكل عام تحولًا أسرع في NPI بفضل برنامج vAI ProVision الخاص بها، والذي يطبق بقوة نماذج الذكاء الاصطناعي المدربة مسبقًا على بيانات CAD المستوردة لإنشاء معلمات الفحص تلقائيًا. تتميز SAKI بأدوات برمجة تلقائية، لكن سير عملها يتطلب مرحلة ضبط أكثر منهجية تعتمد على الذكاء الاصطناعي على اللوحات المادية القليلة الأولى، مع إعطاء الأولوية للاستقرار على المدى الطويل على سرعة الإعداد الفوري.
ج: نعم. كلا المنصتين مجهزتان بالكامل للأنظمة البيئية للمصانع الذكية. وهي تدعم بروتوكولات الاتصال المتوافقة مع معايير الصناعة، بما في ذلك IPC-CFX وSECS/GEM. يتيح ذلك التكامل السلس مع أنظمة تنفيذ التصنيع (MES) الحالية لتسجيل البيانات في الوقت الفعلي وإمكانية التتبع وردود الفعل ذات الحلقة المغلقة مع معدات خط SMT الأخرى.
ج: يستخدم كلا الجهازين التصوير المتقدم لرسم خريطة لتضاريس اللوحة. يستخدم SAKI إسقاطًا ضوئيًا منظمًا متعدد الاتجاهات لإزالة الظلال الناتجة عن المكونات الطويلة. تستخدم Viscom نظام كاميرا متعدد الزوايا مقترنًا بإسقاط هامشي للنظير فعليًا أسفل حواف المكونات. تقوم الخوارزميات الذكية بعد ذلك بإعادة بناء هذه البيانات إلى نموذج ثلاثي الأبعاد دقيق لفحص وصلات اللحام الغامضة.
ج: تتضمن صيانة الأجهزة المعايرة البصرية الروتينية، وتنظيف عدسات المستشعر، والتحقق من محاذاة جهاز العرض لضمان دقة المحور Z. صيانة البرمجيات أمر بالغ الأهمية بنفس القدر. يجب على المهندسين تحديث مكتبات المكونات المركزية بشكل مستمر وإدارة انحراف نموذج الذكاء الاصطناعي عن طريق تغذية النظام ببيانات جديدة عندما يتغير موردو المكونات أو مصنعو ثنائي الفينيل متعدد الكلور.
ج: تتكيف نماذج الذكاء الاصطناعي من خلال إمكانات التعلم المستمر وحلقات تعليقات المراجعة الذكية. عندما يقوم المشغل بتصنيف حالة شاذة في مكون جديد على أنها نتيجة إيجابية كاذبة، يقوم النظام بتحديث وزنه الداخلي. يقوم المهندسون بتحديث مكتبات المكونات المركزية دون الاتصال بالإنترنت عن طريق تغذية بيانات AI CAD وعينات من الصور للأجزاء الجديدة دون إيقاف الإنتاج النشط.
