في التصنيع عالي الكثافة بتقنية Surface Mount Technology (SMT)، يتخطى التأثير المالي للمكالمات الكاذبة والعيوب بشكل كبير مع تصغير المكونات. عند وضع مكونات 0201m و01005، تكافح فرق الهندسة والجودة لتحقيق التوازن في إنتاجية الفحص بدقة مطلقة. تعتمد أنظمة الفحص البصري الآلي القديمة (AOI) بشكل كبير على ضبط العتبة يدويًا. يؤدي هذا إلى إرهاق المشغل، وتصنيف العيوب غير المتسق، واختناقات الإنتاج أثناء تقديم المنتج الجديد (NPI).
يتطلب حل هذه الاختناقات تقييم منصات AOI ثلاثية الأبعاد من الجيل التالي. يقارن هذا التحليل بين الأجهزة البصرية، والأنظمة البيئية البرمجية التي تعتمد على الذكاء الاصطناعي، والحقائق التشغيلية لمعماريتي Pemtron وSAKI. نقوم بتقييم مدى تأثير تقنيات العرض المختلفة ونماذج التعلم الآلي على اكتشاف العيوب في المصنع. سوف تتعرف على النظام الذي يتوافق بشكل أفضل مع بيئات التصنيع المحددة، مما يمكّن فريقك من تحسين سرعة الخط دون التضحية بمراقبة الجودة.
تملي بنية الأجهزة الدقة الأساسية: يستخدم Pemtron نمط ألوان متقدمًا لعرض Moiré 3D للحصول على ملفات تعريف مفصلة للغاية لمفاصل اللحام، بينما يؤكد SAKI على ثبات القنطرية الصارمة والتقاط الصور عالي السرعة من أجل تكرار متسق.
يختلف تنفيذ الذكاء الاصطناعي في النطاق: تستفيد كلا المنصتين من التعلم الآلي، لكن تطبيقهما يختلف - تركز Pemtron بشكل كبير على البرمجة التلقائية وتقليل وقت إعداد NPI، في حين يعطي SAKI الأولوية لتصفية العيوب المستندة إلى الذكاء الاصطناعي لتقليل معدلات المكالمات الخاطئة.
مقايضات الإنتاجية مقابل الدقة: يتطلب الاختيار بين هذه الأنظمة مطابقة مجال الرؤية (FOV) الخاص بالجهاز وقدرات دقة الكاميرا (على سبيل المثال، 12 ميجابكسل مقابل 25 ميجابكسل) مع سرعة الخط المحددة ومتطلبات كثافة المكونات.
جاهزية المصنع الذكية وتآزر الحلقة المغلقة: يدعم كلا النظامين معايير الصناعة 4.0 (IPC-CFX، وHermes)، ولكن قدرتهما على التكامل بسلاسة مع أنظمة فحص لصق اللحام (SPI) والفحص الآلي بالأشعة السينية (AXI) الحالية تفرض تحكمًا حقيقيًا في عملية الحلقة المغلقة.
جدول المحتويات
يجب أن تعمل أنظمة AOI على الموازنة بين المكالمات الكاذبة والعيوب التي لم يتم الرد عليها. يؤدي عدد كبير جدًا من المكالمات الخاطئة إلى زيادة المراجعة اليدوية وعبء عمل المشغل، بينما يمكن أن تؤدي العيوب المفقودة إلى مشاكل في الجودة وتكاليف الضمان. يجب على الشركات المصنعة اختبار أنظمة AOI باستخدام لوحات إنتاج حقيقية للتأكد من قدرتها على تقليل الإنذارات الكاذبة مع الاستمرار في اكتشاف كرات اللحام والجسور واللحام غير الكافي.
يجب أن تتطابق سرعة فحص AOI مع بقية خط SMT لتجنب اختناقات الإنتاج. يمكن لمجال رؤية أكبر (FOV) فحص المزيد من المكونات في وقت واحد وتقليل وقت الدورة، ولكن يجب أن تظل جودة الصورة ودقة المحور Z ثابتة. يجب على الشركات المصنعة تحقيق التوازن بين مجال الرؤية وسرعة الفحص وتعقيد ثنائي الفينيل متعدد الكلور عند اختيار النظام.
يساعد التقديم السريع للمنتج الجديد (NPI) الشركات المصنعة على التعامل مع التغييرات المتكررة في المنتج. يمكن لأنظمة AOI الحديثة استيراد بيانات ODB++ أو Gerber وتحديد المكونات وإنشاء إعدادات الفحص الأساسية تلقائيًا. وهذا يقلل من البرمجة اليدوية ويمكن أن يقلل وقت الإعداد من أيام إلى ساعات.

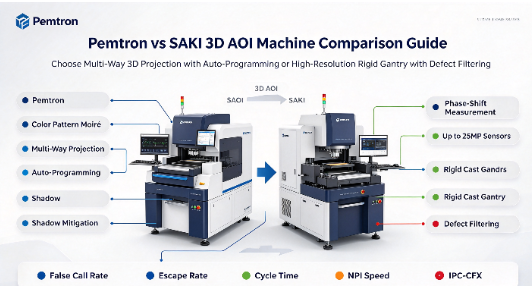

عند تقييم نظام Pemtron vs SAKI AOI ، يكمن الاختلاف الأساسي في طرق الالتقاط البصري الخاصة بهم. يعتمد Pemtron بشكل كبير على تقنية العرض متعدد الاتجاهات ونمط الألوان Moiré. يعرض هذا الأسلوب أنماطًا دقيقة للشبك على لوحة الدوائر المطبوعة من زوايا متعددة. عندما تصطدم أنماط الضوء هذه بشرائح اللحام المنحنية أو الأجسام المكونة، تتشوه الخطوط. تلتقط الكاميرا هذا التشوه، ويقوم البرنامج بحساب الارتفاع والحجم الدقيقين بناءً على تحول الطور للشبكة.
تتفوق إستراتيجية العرض المتعدد هذه في التخلص من تأثيرات الظل. غالبًا ما تمنع المكونات الطويلة مثل المكثفات الإلكتروليتية أو المرحلات أو الموصلات الكبيرة الضوء من الوصول إلى العناصر السلبية الدقيقة المجاورة. ومن خلال تسليط الضوء من أربع أو ثماني زوايا مختلفة، يضمن بيمترون حصول كل شريحة لحام على إضاءة كافية. وهذا يمنع البقع العمياء ويسمح بالتوصيف الدقيق ثلاثي الأبعاد حتى في مناطق اللوحة المكتظة بالسكان.
تجمع SAKI بين الكاميرات عالية الدقة بدقة 12 ميجابكسل إلى 25 ميجابكسل مع تقنية قياس إزاحة الطور لفحص المكونات الصغيرة مثل 0201m. تساعد العدسات المركزية في الحفاظ على قياسات دقيقة عبر مجال الرؤية بالكامل (FOV)، مما يسمح للنظام بموازنة سرعة الفحص مع التفاصيل المطلوبة للمكونات الدقيقة ومفاصل اللحام.
تساعد هياكل الماكينة المستقرة على منع الاهتزاز من التأثير على جودة صورة AOI. يستخدم SAKI تصميمًا جسريًا صلبًا لتحسين الاستقرار أثناء المسح عالي السرعة، بينما يستخدم Pemtron محركات خطية وأجهزة تشفير دقيقة لحركة سلسة. يدعم كلا التصميمين الفحص المتكرر، لكنهما يستخدمان طرقًا مختلفة للتحكم في الاهتزاز والحركة.
يستخدم Pemtron الذكاء الاصطناعي لتسريع عملية إعداد مقدمة المنتج الجديد (NPI). يقوم البرنامج باستيراد بيانات CAD، وتحديد حزم المكونات، وتطبيق إعدادات الفحص المناسبة تلقائيًا. يحتاج المهندسون فقط إلى مراجعة المعلمات المقترحة وضبطها، بينما يمكن للنظام التعلم من هذه التغييرات لتحسين البرمجة المستقبلية وتقليل وقت الإعداد.
بينما تركز شركة Pemtron على جانب البرمجة، تقوم أنظمة SAKI AOI Systems بنشر الذكاء الاصطناعي في المقام الأول لتصفية العيوب أثناء الإنتاج. تقوم SAKI بتدريب شبكاتها العصبية على الملايين من وصلات اللحام في العالم الحقيقي. يفهم الذكاء الاصطناعي الاختلافات البصرية الدقيقة بين الخلل الحرج والشذوذ الحميد، ويعمل بشكل يشبه إلى حد كبير مفتشًا بشريًا متمرسًا.
غالبًا ما تؤدي بقايا التدفق المتغيرة إلى إطلاق إنذارات كاذبة لعدم كفاية اللحام على الأجهزة القديمة. يتعرف الذكاء الاصطناعي الخاص بـ SAKI على أنماط التدفق والانعكاس. فهو يمنع الإنذار، مما يسمح للوحة بالمرور دون تدخل المشغل. يهاجم هذا التطبيق المستهدف للتعلم الآلي بشكل مباشر معدل المكالمات الخاطئة، مما يحرر موظفي مراقبة الجودة للتركيز على انحرافات العملية الفعلية بدلاً من مطاردة العيوب الوهمية.
يمكن للموصلات الطويلة والمكثفات ودروع التردد اللاسلكي إنشاء ظلال تخفي المكونات الصغيرة القريبة من الكاميرات من أعلى إلى أسفل. تستخدم أنظمة AOI ثلاثية الأبعاد المتقدمة كاميرات ذات زاوية جانبية وإضاءة متعددة الاتجاهات لفحص هذه المناطق. يؤدي ذلك إلى تحسين رؤية وصلة اللحام وتقليل البقع العمياء على الألواح عالية الكثافة.
تتطلب المكونات الصغيرة مثل 0201m و01005 فحصًا عالي الدقة. تستخدم أنظمة AOI ثلاثية الأبعاد قياسات دقيقة للمحور Z لاكتشاف التغيرات والعيوب الصغيرة في الارتفاع مثل شواهد القبور. وهذا يساعد على منع انتقال اتصالات اللحام الضعيفة إلى مرحلة الإنتاج التالية.
تعمل أنظمة AOI ثلاثية الأبعاد على قياس حجم وصلة اللحام وارتفاعها وشكلها بدلاً من التحقق من وجود اللحام فقط. يساعد هذا في اكتشاف اللحام غير الكافي، واللحام الزائد، والجسور المحتملة التي قد يصعب رؤيتها من خلال الفحص ثنائي الأبعاد. يدعم القياس ثلاثي الأبعاد الدقيق أيضًا متطلبات الفحص IPC-A-610 Class 3.
لتبسيط عملية التقييم، توضح الجداول التالية الاختلافات المعمارية الأساسية واستراتيجيات الكشف عن العيوب المحددة التي تستخدمها منصات AOI ثلاثية الأبعاد الحديثة.
الميزة / القدرة | بيمترون 3D AOI العمارة | ساكي 3D AOI العمارة |
|---|---|---|
تكنولوجيا 3D الأولية | عرض تموج في النسيج بنمط الألوان (متعدد الاتجاهات) | قياس تحول الطور باستخدام أجهزة استشعار عالية الدقة |
دقة الكاميرا | CMOS عالي السرعة (عادة 12 ميجابكسل - 15 ميجابكسل) | خيارات فائقة الدقة (تصل إلى 25 ميجابكسل) |
الهيكل الميكانيكي | محركات خطية دقيقة، تحكم سلس في الحركة | رافعة قنطرية صلبة ثقيلة لتحقيق أقصى قدر من الاستقرار |
منطقة التركيز على الذكاء الاصطناعي | البرمجة التلقائية، واستيعاب CAD، وسرعة NPI | تصفية العيوب وقمع المكالمات الكاذبة |
تخفيف الظل | إسقاط 8 اتجاهات يزيل البقع العمياء | كاميرات جانبية وزوايا إضاءة محسنة |
نوع العيب | تحدي الكشف | استراتيجية حل AOI ثلاثية الأبعاد |
|---|---|---|
شواهد القبور (01005) | المكون صغير جدًا بحيث لا يمكن اكتشاف الحواف ثنائية الأبعاد. | يكتشف رسم خرائط ارتفاع المحور Z الرفع على مستوى الميكرون. |
شريحة كعب غير كافية | مخبأة وراء الرصاص جناح النورس. | يضيء الإسقاط متعدد الزوايا خلف الرصاص. |
قضايا المستوى المشترك (BGA) | يتم إخفاء العيوب بالكامل أسفل العبوة. | قياس المحور Z لإمالة السطح العلوي للحزمة. |
تجمع التدفق | يحاكي انعكاس اللحام الفعلي. | تصنف الشبكات العصبية للذكاء الاصطناعي نسيج التدفق مقابل اللحام. |
يدعم Pemtron وSAKI معايير اتصالات M2M مثل IPC-CFX وHermes. تسمح هذه المعايير لأجهزة AOI بمشاركة بيانات العيوب مع MES ومعدات الإنتاج الأخرى في الوقت الفعلي. وهذا يساعد المهندسين على مراقبة اتجاهات الجودة، وتحديد مشاكل الإنتاج في وقت مبكر، وتقليل الخردة غير الضرورية.
يساعد ربط بيانات SPI وAOI وAXI الشركات المصنعة في العثور على مصدر عيوب PCB بشكل أسرع. يتحقق SPI من معجون اللحام، وتكتشف AOI العيوب المرئية، ويفحص AXI وصلات اللحام المخفية مثل تلك الموجودة تحت BGAs. تدعم مشاركة هذه البيانات عبر خط الإنتاج حل المشكلات بشكل أسرع والتحكم بشكل أفضل في العملية.
تساعد المعايرة المنتظمة أجهزة AOI في الحفاظ على دقة الفحص بمرور الوقت. يمكن أن يؤثر الغبار وتغيرات درجات الحرارة وإضاءة LED الأضعف على الكاميرات وقياسات المحور Z. تستخدم الأنظمة الحديثة أدوات المعايرة التلقائية لضبط تركيز الكاميرا والإضاءة والقياسات ثلاثية الأبعاد، مما يساعد على تقليل انحراف القياس والمكالمات الكاذبة.
تساعد واجهات البرامج الواضحة والتدريب المناسب المشغلين على مراجعة العيوب بدقة أكبر. يمكن لأنظمة AOI الحديثة عرض صور العيوب ثلاثية الأبعاد والصور المرجعية ومناطق المشكلات المميزة مثل الخيوط المرفوعة أو جسور اللحام. وهذا يجعل فهم العيوب أسهل، ويقلل من إجهاد المشغل، ويحسن اتساق الفحص عبر الورديات المختلفة.
يتطلب تحديد منصة الفحص المناسبة مطابقة قدرات الماكينة مع تحديات الإنتاج المحددة لديك. اتبع هذه الخطوات القابلة للتنفيذ لإنهاء تقييمك:
قم بمراجعة بيانات الخلل الحالية لتحديد ما إذا كانت مشكلتك الأساسية هي وقت البرمجة أو حساسية الخوارزمية.
قم بتزويد كلا الموردين بلوحة الإنتاج الأكثر تعقيدًا وعالية الكثافة وقياس وقت برمجة NPI الفعلي من البداية.
افحص جودة البناء المادي للأنظمة العملاقة، مع ملاحظة مدى تأثير الاهتزاز على وضوح الصورة عند الحد الأقصى لسرعة الخط المطلوبة.
تأكد من أن النظام المختار يمكنه دفع البيانات وسحبها بنجاح من أجهزة SPI الحالية وشبكة MES باستخدام معايير IPC-CFX.
ج: يعرض إسقاط تموج في النسيج أنماطًا شبكية دقيقة على اللوحة. عندما تسقط الشبكة فوق شرائح اللحام المنحنية أو المكونات الطويلة، تتشوه الخطوط. تلتقط الكاميرا هذا التشوه، ويستخدم البرنامج خوارزميات تحويل الطور لحساب الارتفاع الدقيق وحجم الجسم ثلاثي الأبعاد، مما يوفر بيانات طبوغرافية دقيقة للغاية.
ج: تلتقط الكاميرا بدقة 25 ميجابكسل كميات هائلة من التفاصيل في صورة واحدة. يتيح ذلك للآلة الحفاظ على مجال رؤية كبير (FOV) مع الاستمرار في حل التفاصيل المجهرية لمكونات 0201m و01005. إنه يضمن سرعات فحص عالية دون التضحية بالدقة اللازمة للكشف عن العيوب الدقيقة.
ج: يتطلب فحص SMT أن يتحرك الرأس البصري بسرعة ويتوقف فجأة. هذه الحركة تولد الطاقة الحركية والاهتزاز. تعمل القنطرة الصلبة والثقيلة على امتصاص هذا الاهتزاز على الفور. ويمنع هذا عدسة الكاميرا من الاهتزاز أثناء التقاط الصورة، مما يزيل الضبابية ويضمن الحصول على قياسات متسقة وقابلة للتكرار.
ج: يستخدم الذكاء الاصطناعي الشبكات العصبية المدربة على الملايين من مفاصل اللحام الواقعية. ويتعلم التمييز بين العيوب الخطيرة والشذوذات البصرية غير الضارة، مثل بقايا التدفق المتفاوتة أو تغير طفيف في لون الوسادة. ومن خلال التعرف على هذه الأنماط الحميدة، يقوم الذكاء الاصطناعي بقمع الإنذار، مما يمنع المكالمة الكاذبة.
ج: IPC-CFX هو بروتوكول اتصال من آلة إلى آلة (M2M) متوافق مع معايير الصناعة. فهو يسمح لجهاز AOI بمشاركة بيانات العيوب في الوقت الفعلي بسلاسة مع المعدات الأخرى، مثل أجهزة SPI، وأجهزة تركيب الالتقاط والمكان، وبرنامج MES بالمصنع، مما يتيح التحكم الآلي في عملية الحلقة المغلقة والتحليلات المتقدمة.
ج: نعم. تعمل الأنظمة المتقدمة على تخفيف الظلال باستخدام أجهزة عرض متعددة الاتجاهات وكاميرات ذات زوايا جانبية. تضمن إضاءة اللوحة من عدة زوايا مختلفة وصول الضوء إلى أسفل المكونات الطويلة، مما يسمح للنظام بتحديد العناصر السلبية الصغيرة الموجودة في المناطق الضيقة وعالية الكثافة بدقة.
