أدى توحيد المكونات المصغرة (0201 متري وأدناه) وحزم IC المعقدة إلى جعل الفحص البصري الآلي ثلاثي الأبعاد (AOI) بوابة جودة إلزامية، مما يحول التركيز من الكشف عن العيوب الأساسية إلى القياس المتقدم، والقضاء على المكالمات الخاطئة، والتكامل السلس للبيانات. يواجه مصنعو PCBA مفاضلة حرجة بين إنتاجية الفحص (زمن الدورة) ودقة القياس المطلقة. تؤدي معدلات المكالمات الكاذبة المرتفعة إلى إنشاء اختناقات ثانوية في محطات المراجعة اليدوية، مما يلغي مزايا السرعة لخط SMT، بينما يمكن أن تؤدي حمولات بيانات الصور الضخمة إلى إجهاد شبكات تكنولوجيا المعلومات في المصنع. يتطلب الاختيار بين جهاز Mirtec vs Camtek 3D AOI تحليل بنيتها البصرية المتميزة، والأنظمة البيئية للبرامج، ومتطلبات البنية التحتية لتكنولوجيا المعلومات، والمواءمة مع بيئات إنتاج محددة (على سبيل المثال، تقاطع التعبئة والتغليف ذات المزيج العالي/الحجم المنخفض مقابل التعبئة والتغليف المتقدمة لأشباه الموصلات).
البنية البصرية: تعتمد شركة Mirtec على كاميرات من أعلى إلى أسفل فائقة الدقة (تصل إلى 25 ميجابكسل) مقترنة بإسقاط متموج متعدد الترددات، مما يعمل على تحسين فحص SMT السريع والشامل.
التركيز على علم القياس: تستفيد Camtek من جذورها العميقة في فحص أشباه الموصلات والتعبئة المتقدمة، مما يوفر إمكانات قياس فائقة للركائز شديدة التعقيد والمطبات الدقيقة.
تأثير العائد: يستخدم كلا النظامين الذكاء الاصطناعي لتصفية المكالمات الكاذبة، ولكن سير عمل البرمجة والتحكم في الإصدار وأنظمة إدارة المكتبات الخاصة بهما تحدد مدى سرعة وصول مقدمة المنتج الجديد (NPI) إلى العائد الأمثل.

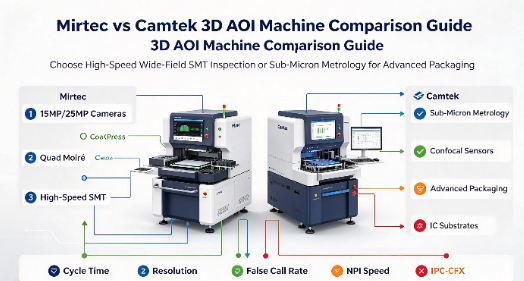

محرك القرار: يتم تفضيل Mirtec بشكل عام لبيئات SMT التقليدية عالية السرعة، في حين تتفوق آلة Camtek 3D AOI في البيئات الهجينة التي تتطلب دقة على مستوى أشباه الموصلات ومعالجة متقدمة للركيزة.
جدول المحتويات

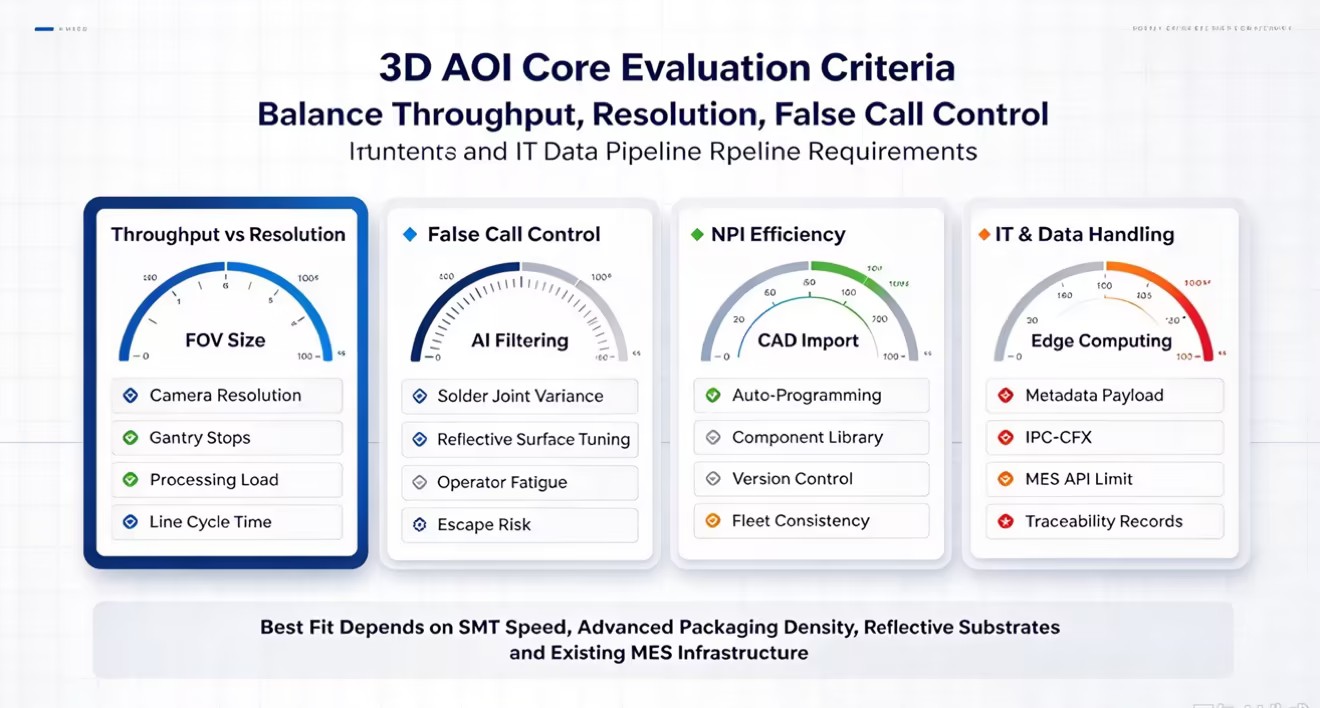

تحدد الحدود المادية لمجال الرؤية (FOV) وسرعات التقاط الصور الأداء الأساسي لأي نظام فحص بصري على أرضية المصنع. تؤثر دقة الكاميرا بشكل مباشر على قدرتك على فحص اللوحات المكتظة بالسكان دون إبطاء خط التصنيع بأكمله. تلتقط مستشعرات الميجابكسل الأعلى مساحة فعلية أكبر في إطار واحد. يؤدي هذا إلى تقليل العدد الإجمالي لعمليات التوقف الميكانيكية التي يجب أن تقوم بها القنطرة عبر لوحة PCB. ومع ذلك، تتطلب معالجة ملفات الصور الأكبر حجمًا قوة حسابية هائلة على الحافة. يجب عليك الموازنة بين الحاجة إلى دقة أقل من الميكرون ومتطلبات وقت الدورة الصارمة لخط SMT. إذا لم تتمكن آلة الفحص من مواكبة معدات الانتقاء والمكان، فإنها تصبح على الفور عنق الزجاجة الرئيسي للمصنع.
دقة الكاميرا | حجم مجال الرؤية (FOV). | توقفات عملاقة لكل لوحة | تحميل المعالجة | التطبيق المثالي |
|---|---|---|---|---|
12 ميجابكسل | صغير | عالي | قليل | SMT القديمة، لوحات منخفضة الكثافة |
15 ميجابكسل | واسطة | واسطة | معتدل | إنتاج SMT قياسي عالي المزيج |
25 ميجابكسل | كبير | قليل | عالي | PCBA المحمول عالي السرعة وعالي الكثافة |
تمتد التكلفة الحقيقية للمكالمة الكاذبة إلى ما هو أبعد من الثواني القليلة التي يستغرقها المشغل لمسحها في محطة إعادة العمل. تؤثر العلامات الزائفة المفرطة بشكل كبير على كفاءة العمل وتتسبب في إجهاد المشغل الشديد. عندما يقضي الفنيون نوبات عملهم في إزالة المئات من العيوب غير المعيبة، فإنهم يصابون بإرهاق الإنذار. هذه حالة نفسية يبدأ فيها المشغلون بالموافقة تلقائيًا على الأعلام دون مراجعة شاملة. وهذا يزيد بشكل كبير من خطر تجاوز العيوب الحقيقية لمحطة المراجعة اليدوية ووصولها إلى العميل النهائي. يمنع نظام التفتيش الفعال المكالمات الكاذبة على المستوى الخوارزمي. ويضمن ذلك تفاعل المشغلين البشريين فقط مع الحالات الشاذة الحقيقية التي تتطلب حكمًا هندسيًا حاسمًا.
تتطلب بيئات التصنيع عالية المزيج سير عمل سريعًا لتقديم المنتجات الجديدة (NPI). تحدد كفاءة البرمجة دون اتصال بالإنترنت وإمكانيات الضبط التلقائي ومكتبات المكونات المركزية مدى سرعة انتقال اللوحة الجديدة من مرحلة CAD إلى الإنتاج الكامل. إذا كان يجب على المبرمجين تحديد نوافذ الفحص وحدود الارتفاع يدويًا لكل مكون فريد، فسترتفع أوقات دورات NPI بشكل كبير. توفر الأنظمة الحديثة تحكمًا قويًا في الإصدار. يتيح ذلك لمهندسي العمليات إدارة مكتبات الفحص عبر أجهزة متعددة بسلاسة. يجب أن تتصرف الخوارزمية المضبوطة على السطر 1 بشكل مماثل عند نشرها على السطر 4.
تولد المقاييس الحديثة ثلاثية الأبعاد تيرابايت من بيانات الصور الأولية يوميًا. تتعامل خطوط أنابيب البيانات القوية مع هذه الملفات الضخمة دون التسبب في انتهاء مهلات الشبكة أو تقييد الخادم. عندما يحاول نظام التفتيش دفع البيانات السحابية النقطية ثلاثية الأبعاد غير المضغوطة إلى نظام تنفيذ التصنيع المركزي (MES)، فإنه يطغى بسهولة على شبكات جيجابت القياسية. تتطلب المصانع حلول حوسبة طرفية ذكية تعمل على ضغط البيانات، واستخراج البيانات التعريفية اللازمة للقياس فقط، ونقلها بكفاءة. يؤدي الفشل في تحسين خط أنابيب البيانات هذا إلى حدود معدل HTTP 429 API، والحزم المسقطة، وسجلات التتبع غير الكاملة.
تتعامل Mirtec مع الفحص البصري مع التركيز على تعظيم مجال الرؤية دون التضحية بالتفاصيل على مستوى الميكرون. تستخدم تقنية الكاميرا الخاصة بهم أجهزة استشعار من أعلى إلى أسفل بدقة 15 ميجابكسل إلى 25 ميجابكسل مقترنة بواجهات CoaXPress عالية السرعة. تسمح كثافة البكسل الهائلة للنظام بالتقاط صور مفصلة للغاية لمكونات مترية 0201 عبر منطقة مادية واسعة في مشغل واحد. من خلال تقليل عدد الحركات العملاقة المطلوبة لتغطية PCBA القياسي، تحافظ أنظمة Mirtec على سرعات فحص عالية. تضمن واجهة CoaXPress وصول حمولة البيانات الضخمة من الكاميرا إلى وحدة المعالجة بزمن وصول قريب من الصفر. وهذا يحافظ على مزامنة الأجهزة بشكل مثالي مع تحليل البرامج.
لاستخراج قياسات ارتفاع ثلاثية الأبعاد دقيقة، تستخدم Mirtec تقنية التموج الرقمي الرباعي متعدد الترددات. يعرض النظام أنماطًا هامشية معقدة على PCBA من أربع زوايا متميزة. وبينما تتدلى هذه الأنماط فوق المكونات ووصلات اللحام، تلتقط الكاميرات تحولات الطور في الأطراف. يقوم البرنامج بعد ذلك بحساب الهيكل الدقيق ثلاثي الأبعاد للوحة. تحدد هذه الطريقة بشكل فعال عيوب المستوى المشترك في الدوائر المتكاملة ذات جناح النورس، وتقيس حجم معجون اللحام، وتكتشف الخيوط المرفوعة التي تجتاز الفحص القياسي ثنائي الأبعاد. يسمح النهج متعدد الترددات للنظام بقياس كل من الأسطح شديدة الانعكاس والأجسام المكونة المظلمة التي تمتص الضوء بدقة.
تعمل مجموعة برامج Intelli-Sys على تشغيل أجهزة Mirtec، مع الاستفادة بشكل كبير من خوارزميات التعلم العميق لمهام الفحص المعقدة. تكافح الخوارزميات التقليدية القائمة على القواعد مع التباين الطبيعي في مظهر وصلة اللحام. تقوم شركة Mirtec بتدريب نماذج الذكاء الاصطناعي الخاصة بها على مجموعات بيانات واسعة من وصلات اللحام المقبولة والمعيبة. وهذا يسمح للنظام باتخاذ قرارات دقيقة تحاكي الحكم البشري. يتميز البرنامج بالتعرف البصري على الأحرف (OCR) المتقدم. يقرأ نظام التعرف الضوئي على الحروف (OCR) المعتمد على الذكاء الاصطناعي أرقام الأجزاء المحفورة بالليزر على حزم IC شديدة الانعكاس، حتى عندما تحجب بقايا التدفق أو الإضاءة الضعيفة النص جزئيًا. وهذا يضمن إمكانية تتبع المكونات بشكل صارم عبر أرضية الإنتاج.
تتعامل آلة Camtek 3D AOI Machine مع الفحص من منظور القياس الأول، متأثرًا بشدة بجذور الشركة العميقة في مجال تصنيع أشباه الموصلات. تحقق تقنية المستشعر دقة دون الميكرون، وهو أمر بالغ الأهمية عند فحص المطبات الدقيقة والأعمدة النحاسية وأسطح القالب شديدة الانعكاس. يستخدم Camtek تقنيات الإضاءة المتخصصة وأجهزة الاستشعار متحد البؤر أو قياس التداخل لالتقاط البيانات الطبوغرافية الدقيقة. يتيح ذلك للنظام قياس الميزات ماديًا الصغيرة جدًا أو العاكسة جدًا بحيث لا تتمكن أنظمة الإسقاط الهامشية القياسية من حلها بدقة. ويظل التركيز على تكرار القياس المطلق بدلاً من مجرد الإبلاغ عن العيوب عالية السرعة.
تتمتع Camtek بمزايا هيكلية متميزة عند فحص التغليف المتقدم، وركائز IC، ولوحات التوصيل البيني عالي الكثافة (HDI). تتميز هذه الركائز بصفحات شديدة الالتواء، ومنصات ذهبية عاكسة للغاية، وهندسة أثر مجهرية. تقوم Camtek بمعايرة محركاتها الضوئية خصيصًا للتعامل مع الانعكاس المرآوي للسيليكون العاري والمعادن المصقولة. تنقل أنظمة معالجة المواد داخل الماكينة ركائز رفيعة جدًا أو مرنة دون التسبب في أي ضغط أو اهتزاز. وإلا فإن الاهتزاز قد يؤدي إلى إتلاف بيانات القياس دون الميكرون. وهذا يجعل المنصة مناسبة للغاية لبيئات التصنيع الهجينة التي تربط بين SMT وتجميع أشباه الموصلات.
يتجاوز تصنيف العيوب في نظام Camtek مقاييس النجاح/الفشل البسيطة. يتكامل البرنامج الاحتكاري مباشرة مع أنظمة إدارة العائد على مستوى أشباه الموصلات. ويصنف العيوب بناءً على القواعد المورفولوجية المعقدة وبيانات العائد التاريخية. عند فحص آلاف النتوءات الصغيرة على ركيزة واحدة، يقوم النظام بتجميع بيانات القياس لتحديد انحرافات العملية النظامية. على سبيل المثال، يمكنه اكتشاف تحول طفيف في تركيز حمام الطلاء قبل وقت طويل من حدوث العيوب الصلبة. تسمح هذه المعالجة الاستباقية للبيانات لمهندسي العمليات بضبط المعدات الأولية ديناميكيًا، والحفاظ على معدلات إنتاجية عالية لمنتجات التعبئة والتغليف المتقدمة باهظة الثمن.
يمكن لكلا النظامين اكتشاف عيوب SMT الشائعة، لكن نقاط قوتهما تختلف. تستخدم Mirtec تقنية Quad Moiré للكشف السريع عن الخيوط المرفوعة وشواهد القبور على مركبات ثنائي الفينيل متعدد الكلور القياسية، بينما تركز Camtek على القياس التفصيلي لميزات اللحام ذات الحجم الصغير والركائز المتقدمة المعقدة.
يمكن للمكونات الطويلة إنشاء ظلال تخفي المكونات الصغيرة القريبة أثناء الفحص ثلاثي الأبعاد. يستخدم Mirtec أجهزة عرض وكاميرات جانبية متعددة لفحص هذه المناطق المخفية، بينما يستخدم Camtek بصريات متخصصة وتجميع بؤري للمحور Z. يساعد كلا الأسلوبين على تقليل البقع العمياء على اللوحات عالية الكثافة.
يساعد الذكاء الاصطناعي على تقليل البرمجة اليدوية وتحسين تصنيف العيوب. تركز Mirtec على إعداد الذكاء الاصطناعي السريع لمكونات SMT القياسية وخطوط الإنتاج، بينما تستخدم Camtek الذكاء الاصطناعي لتحليل العيوب الأكثر تعقيدًا على ركائز أشباه الموصلات. وهذا يدعم احتياجات الفحص وبيئات الإنتاج المختلفة.
يوفر كلا النظامين أدوات مركزية لإدارة برامج الفحص ومكتبات المكونات عبر أجهزة متعددة. تركز Mirtec على المشاركة السريعة للمكتبات بين خطوط SMT، بينما توفر Camtek التحكم التفصيلي في الإصدار وسجلات التدقيق وأذونات المستخدم لبيئات الإنتاج التي تتطلب إمكانية تتبع صارمة.
الميزة التقنية | ميرتيك 3D AOI | كامتيك 3D AOI |
|---|---|---|
التطبيق الأساسي | SMT عالي السرعة، قياسي لـ PCBA المعقد | التغليف المتقدم، ركائز IC، HDI |
النواة البصرية | 15MP/25MP CoaXPress + رباعية تموج في النسيج | أجهزة استشعار متحد البؤر/قياس التداخل دون الميكرون |
تخفيف الظل | 8 بروجيكتور + 4 كاميرات جانبية | محركات بصرية متقدمة وتكديس بؤري |
التركيز على الذكاء الاصطناعي | تباين وصلة اللحام، التعرف الضوئي على الحروف، NPI السريع | تصنيف العيوب المورفولوجية، وتحليل العائد |
تكامل البيانات | معيار MES، الامتثال IPC-CFX | أنظمة إدارة إنتاجية أشباه الموصلات |
تربط أنظمة الحلقة المغلقة AOI مع SPI وPick-and-Place ومعدات الإنتاج الأخرى. عندما تكتشف AOI أخطاء متكررة في الموضع، يمكن للنظام إرسال بيانات التصحيح إلى المنبع. تركز Mirtec على اتصالات M2M ضمن خطوط SMT، بينما تقوم Camtek بربط بيانات الفحص مع أنظمة إدارة الإنتاجية الأوسع للتغليف المتقدم.
تولد أنظمة AOI ثلاثية الأبعاد كميات كبيرة من بيانات الصور والقياس التي يمكن أن تزيد من حمل الشبكة. تستخدم Mirtec حوسبة الحافة لمعالجة البيانات محليًا وإرسال نتائج الفحص الرئيسية إلى MES، بينما تستخدم Camtek ضغط البيانات لإدارة سجلات فحص أشباه الموصلات التفصيلية. يساعد كلا الأسلوبين على تقليل ضغط الشبكة مع الاحتفاظ ببيانات الإنتاج المهمة.
تقوم كل من Mirtec وCamtek بإرسال بيانات الفحص إلى أنظمة المصنع لتحليل الجودة وإمكانية التتبع. توفر Mirtec لوحات معلومات مرئية لأنواع العيوب والمكالمات الخاطئة وأداء الماكينة، بينما تركز Camtek بشكل أكبر على SPC التفصيلية واتجاهات القياس طويلة المدى. تساعد هذه الأدوات المهندسين على تحديد تغييرات العملية وتحسين جودة الإنتاج.
قم بجدولة عرض توضيحي مرجعي باستخدام PCBA الأكثر تعقيدًا لديك، بما في ذلك اللوحة المعروفة بالعيوب، لتقييم وقت البرمجة الفعلي ومعدلات اكتشاف العيوب.
قم بمراجعة أسعار المكالمات الكاذبة الحالية لديك وقم بتصنيفها حسب نوع المكون لتحديد نقاط عمياء بصرية محددة على خط SMT الحالي لديك.
قم بتقييم النطاق الترددي لشبكة المصنع وحدود MES API مع قسم تكنولوجيا المعلومات لديك للتأكد من قدرة البنية التحتية على التعامل مع حمولات بيانات القياس ثلاثية الأبعاد المستمرة.
اختبر برنامج البرمجة غير المتصل بالإنترنت أثناء تقييم البائع لقياس الوقت الدقيق المطلوب لإنشاء مكتبة مكونات جديدة من البداية.
ج: تستخدم Mirtec كاميرات من أعلى إلى أسفل فائقة الدقة مقترنة بإسقاط هامشي متعدد الترددات لفحص SMT عالي السرعة وواسع المجال. تستخدم Camtek أجهزة استشعار متخصصة متحدة البؤر أو تعتمد على قياس التداخل مصممة للقياس دون الميكرون، مع التركيز على الدقة القصوى لأشباه الموصلات وركائز التعبئة والتغليف المتقدمة.
ج: تتعامل Camtek مع الأسطح شديدة الانعكاس من خلال استخدام المحركات الضوئية المتقدمة وتقنيات الإضاءة المتخصصة التي تمت معايرتها للانعكاس المرآوي. يتيح ذلك لأجهزة الاستشعار التقاط بيانات طبوغرافية دقيقة على السيليكون العاري والمعادن المصقولة والنتوءات الصغيرة دون فقدان البيانات الناتج عادةً عن الوهج في أنظمة العرض القياسية.
ج: يعتبر Mirtec بشكل عام أكثر ملاءمة للبيئات ذات المزيج العالي والمنخفض الحجم. يتيح برنامج Intelli-Sys والبرمجة التلقائية المعتمدة على الذكاء الاصطناعي سير عمل سريع لتقديم المنتج الجديد. تعمل القدرة على ضبط الخوارزميات بسرعة ونشر مكتبات المكونات المركزية على تقليل وقت الإعداد بشكل كبير أثناء عمليات تبديل الخطوط المتكررة.
ج: تعمل تقنية Mirtec على تخفيف تأثيرات الظل من خلال استخدام بنية متعددة الكاميرات، والتي تتميز عادةً بتكوين 8 أجهزة عرض بالإضافة إلى 4 كاميرا جانبية. عندما يحجب مكون طويل العرض الهامشي من أعلى إلى أسفل، تلتقط الكاميرات الجانبية المناطق المظللة، مما يضمن فحص المكونات الأصغر المجاورة بالكامل.
ج: نعم. لمنع اختناق الشبكة وانتهاء مهلة واجهة برمجة التطبيقات (API)، يستخدم كلا النظامين حوسبة الحافة لمعالجة بيانات الصورة الأولية محليًا. فهي تقوم بضغط السحب النقطية ثلاثية الأبعاد الضخمة في حمولات بيانات وصفية خفيفة الوزن، وتنقل فقط مقاييس النجاح/الفشل الأساسية وبيانات الارتفاع إلى المحطة MES عبر البروتوكولات القياسية.
ج: يقلل الذكاء الاصطناعي من المكالمات الكاذبة عن طريق استبدال الحدود الصارمة القائمة على القواعد بنماذج التعلم العميق المدربة على مجموعات بيانات واسعة من المفاصل المقبولة والمعيبة. يفهم الذكاء الاصطناعي التباين الطبيعي والمقبول في مظهر اللحام، مما يسمح له بتصنيف الحالات الشاذة المعقدة بدقة والتي تؤدي إلى ظهور علامات كاذبة في الخوارزميات التقليدية.
