لا تختار معظم مصانع PCBA جهاز الأشعة السينية الخاطئ ، بل تختار الجهاز المناسب للمشكلة الخاطئة.
لا يوجد نظام أشعة سينية 'أفضل' واحد لفحص PCBA، فقط النظام الذي يطابق حقًا العيوب التي تحتاج إلى كشفها، وحجم الإنتاج الذي تقوم بتشغيله، والموثوقية التي يجب أن تحققها منتجاتك.
إن فهم كيفية عمل الفحص بأشعة X-ray في مجال الإلكترونيات هو الفرق بين الاستثمار في أداة فحص قوية والدفع مقابل إمكانيات لن تستخدمها فعليًا أبدًا.
يتعامل العديد من المشترين مع اختيار الأشعة السينية من خلال مقارنة المواصفات — دقة أعلى، وتكبير أعلى، وأوضاع أكثر تقدمًا. في الواقع، هذا هو المكان الذي تبدأ فيه الأخطاء المكلفة.
لا ينبغي اختيار جهاز الأشعة السينية لما يمكنها القيام به من الناحية النظرية، ولكن لمشكلات الفحص المحددة التي يواجهها خط PCBA الخاص بك في الإنتاج اليومي. عندما لا تتطابق الأداة مع المشكلة، تكون النتيجة إما الإفراط في الإنفاق على الإمكانات غير المستخدمة أو فقدان العيوب المهمة بالفعل.

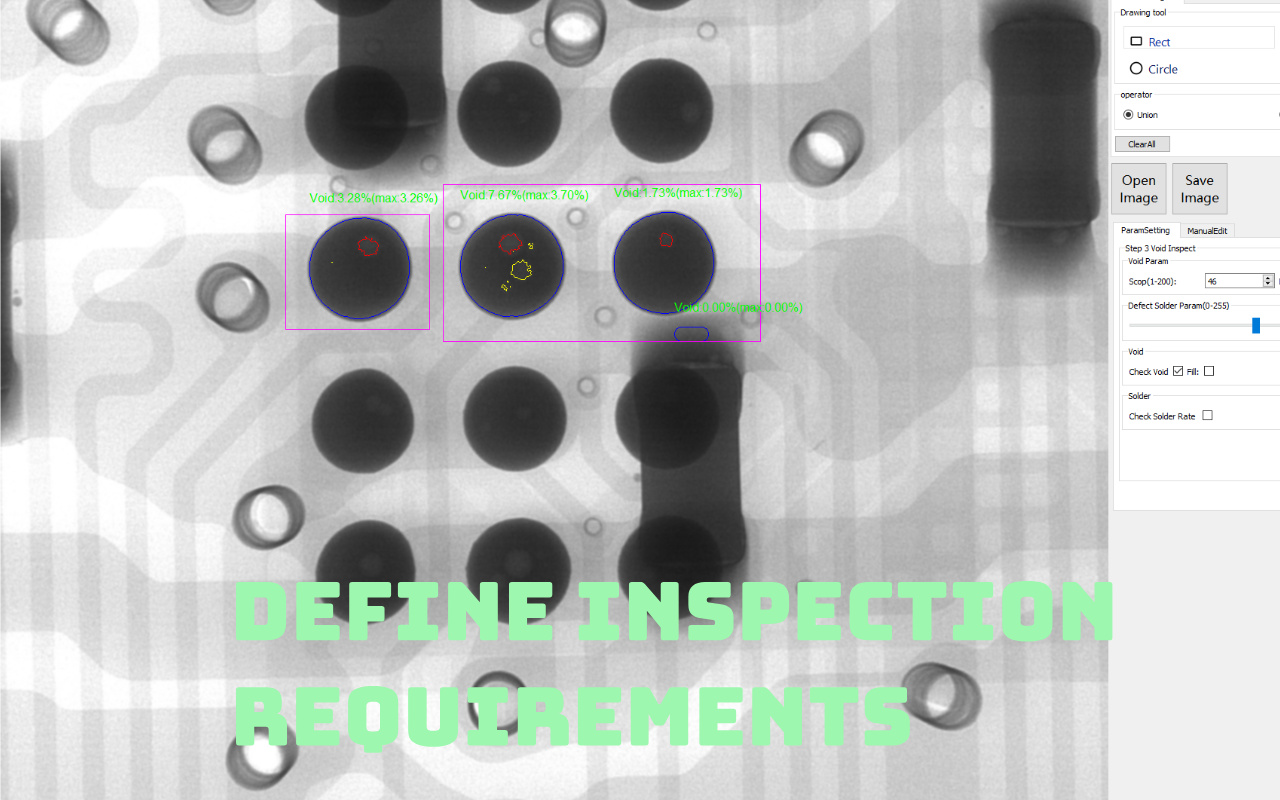

قبل النظر إلى النماذج أو المواصفات، يجب عليك أولاً تحديد سبب الحاجة إلى الفحص بالأشعة السينية في العملية الخاصة بك.
إذا كان هدفك هو تحديد كمية تفريغ BGA في الإنتاج وضمان الامتثال لمعايير قبول IPC، فإن قابلية التكرار واتساق القياس أمر بالغ الأهمية. يجب أن يقدم النظام نتائج مستقرة وقابلة للمقارنة عبر الورديات والمشغلين ودفعات المنتج.
تحليل الفشل هو مهمة مختلفة تماما. عند فحص الألواح المرتجعة أو العيوب النادرة مثل وضع الرأس في الوسادة أو الشقوق الصغيرة، تصبح المرونة والتكبير العالي أكثر أهمية من السرعة. في هذه الحالة، تكون القدرة على استكشاف مناطق المشاكل غير المتوقعة أكثر أهمية من الإنتاجية الآلية.
يركز فحص الأشعة السينية المضمن على مراقبة الجودة في الوقت الفعلي . يتم فحص كل لوحة، ويتم اكتشاف العيوب على الفور، ويمكن تصحيح مشكلات العملية قبل تفاقمها - وهو أسلوب مناسب تمامًا للإنتاج بكميات كبيرة.
تخدم أنظمة الأشعة السينية غير المتصلة بالإنترنت غرضًا مختلفًا. إنها مثالية لفحص العينات، والتحقق من صحة NPI، واستكشاف الأخطاء وإصلاحها بشكل تفصيلي حيث يفوق عمق الفحص وتحكم المشغل وقت الدورة. بالنسبة للعديد من المصانع، يوفر الفحص دون الاتصال بالإنترنت أفضل توازن بين التكلفة والرؤية.
يفرض التصنيع بكميات كبيرة متطلبات صارمة على وقت الدورة والأتمتة والاتساق. أي خطوة فحص تؤدي إلى إبطاء الخط سرعان ما تصبح عنق الزجاجة.
NPI وبيئات الإنتاج ذات الحجم المنخفض تقدر القدرة على التكيف بدلاً من ذلك. غالبًا ما تكون القدرة على التعامل مع تغييرات التصميم المتكررة وأحجام اللوحات المتنوعة وأنواع المكونات المختلفة - دون إعادة برمجة مستمرة - أكثر أهمية من السرعة الأولية.
يعد تخطي هذه الخطوة أسرع طريقة لدفع مبالغ زائدة مقابل الإمكانات التي نادرًا ما تستخدمها. قبل مقارنة المواصفات أو تكوينات النظام، تحتاج إلى صورة واضحة عن الشكل الذي تبدو عليه لوحاتك وأين توجد المخاطر الحقيقية. يبدأ الاختيار الفعال للأشعة السينية دائمًا بتخطيط تعقيد المنتج وفقًا لمتطلبات الفحص.
تقدم حزم المكونات المختلفة تحديات فحص مختلفة جدًا. تتطلب الأجهزة ذات النهاية السفلية مثل BGA وCSP وLGA تصورًا واضحًا لكرات اللحام وقياسًا موثوقًا للفراغ. تتطلب حزم QFN ذات الوسادات الحرارية الكبيرة حسابًا دقيقًا لنسبة الفراغ عبر مناطق اللحام الواسعة بدلاً من اكتشاف التواجد البسيط. من ناحية أخرى، تعتمد الدوائر المتكاملة الدقيقة ومفاصل اللحام عبر الفتحات بشكل أكبر على قدرة الاختراق وتباين الصورة للكشف عن عدم كفاية اللحام أو التجسير أو تعبئة البرميل غير المكتملة.
نظرًا لأن كل نوع مكون يضغط على نظام الفحص بطريقة مختلفة، فإن مزيج الحزم الموجودة على لوحاتك يحدد بشكل مباشر مقدار الدقة وإمكانية الإمالة وإعادة بناء التصوير المقطعي الذي تحتاجه بالفعل.
ليست كل العيوب القابلة للاكتشاف تحمل نفس المخاطر. بالنسبة لمعظم الشركات المصنعة لـ PCBA، فإن العيوب التي تؤثر حقًا على الموثوقية على المدى الطويل تشمل الإفراغ المفرط أو غير المتساوي في وصلات لحام BGA، وفتح الرأس في الوسادة مما يؤدي إلى أعطال متقطعة، والجسور المخفية أو اللحام غير الكافي تحت المكونات المنتهية في الأسفل، وعدم كفاية ملء البرميل من خلال الفتحة.
تسمح معايير الصناعة مثل IPC-7095 بنسبة معينة من الفراغ اعتمادًا على فئة التطبيق، مما يعني أن الفحص يجب أن يكون دقيقًا بدرجة كافية لقياس - وليس فقط اكتشاف - الفراغ. وفي الوقت نفسه، لا تتطلب العديد من هذه العيوب فحصًا كاملاً بالأشعة المقطعية ثلاثية الأبعاد تلقائيًا. في كثير من الحالات، تكون وجهات النظر ذات الزوايا المختارة جيدًا وطرق القياس المتسقة كافية لإصدار أحكام موثوقة دون تكلفة ومدة التصوير المقطعي الكامل.

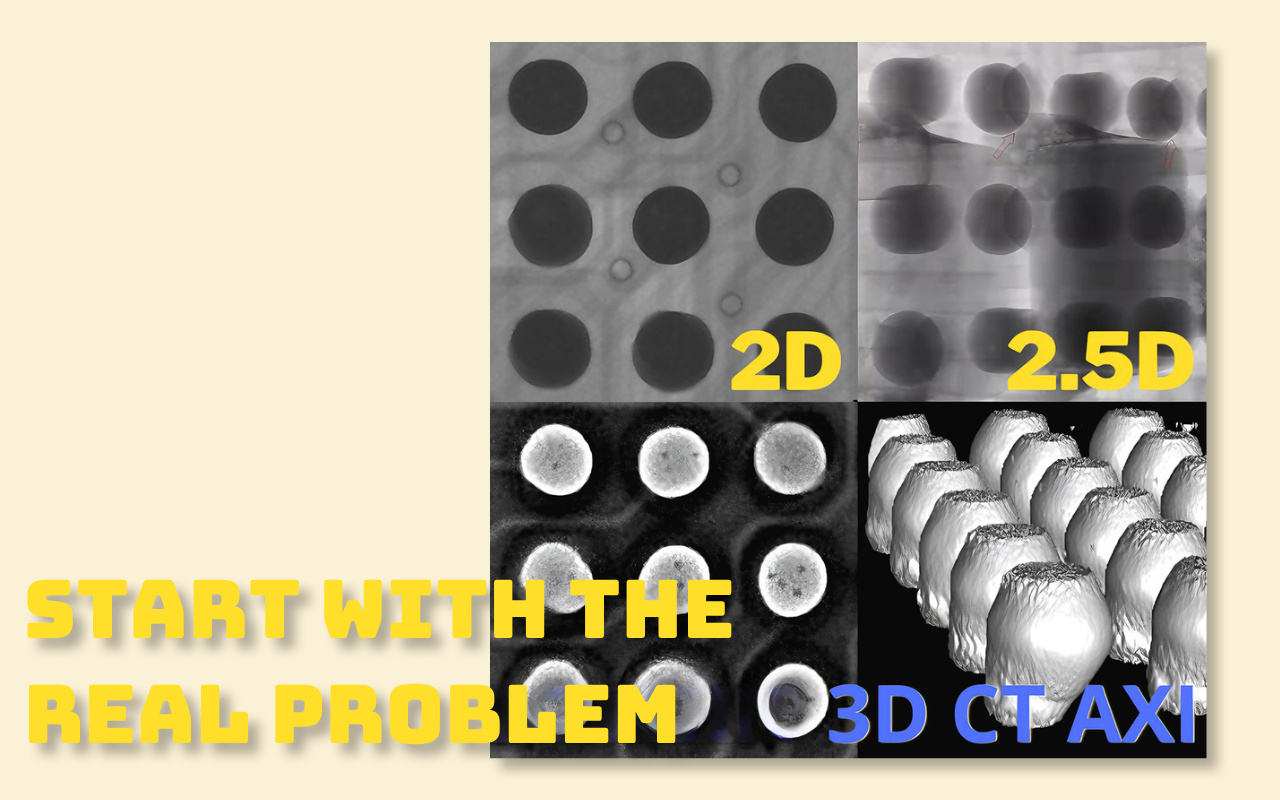

ستحدد تقنية الفحص التي تختارها معظم مدى رضاك عن النظام على المدى الطويل، بالإضافة إلى جزء كبير من تكلفته الإجمالية. والمفتاح هنا لا يكمن في اختيار التكنولوجيا الأكثر تقدمًا المتاحة، بل في مطابقة مستوى الفحص مع العيوب التي تحتاج بالفعل إلى التحكم فيها.
يؤدي الفحص بالأشعة السينية ثنائي الأبعاد أداءً جيدًا للكشف عن الفراغات الأساسية، وتقييم وصلة اللحام أحادية الطبقة، وتحليل الأعطال حيث تكون النتائج السريعة أكثر أهمية من المعلومات المتعمقة. يتم استخدامه بشكل شائع في الإنتاج منخفض إلى متوسط الحجم، أو البيئات الحساسة للتكلفة، أو المختبرات الهندسية حيث تفوق المرونة والسرعة الحاجة إلى إعادة البناء الحجمي الكامل. وتتمثل مزاياها في سرعة الفحص السريعة والتشغيل المباشر وأقل تكلفة للدخول.
تضيف الأشعة السينية 2.5D رؤية عميقة عن طريق إمالة الكاشف أو العينة لإنشاء مناظر مائلة. وهذا يجعل من الممكن تحديد موقع الفراغات، وتحديد فواصل المفاصل المخفية، وتقييم العيوب المرتبطة بالمحور Z بشكل أفضل دون عقوبة زمنية للمسح المقطعي المحوسب الكامل. بالنسبة للعديد من خطوط SMT، خاصة تلك التي تستخدم لوحات مزدوجة الجوانب أو تواجه مخاطر وضع الرأس في الوسادة من حين لآخر، يوفر الفحص 2.5D أفضل توازن بين عمق الفحص والإنتاجية والتكلفة.
يعد التصوير المقطعي المحوسب ثلاثي الأبعاد هو الأكثر ملاءمة عندما لا يمكن المساس بدقة الفحص. غالبًا ما تتطلب التطبيقات في مجال الإلكترونيات الخاصة بالسيارات أو الطب أو الفضاء الجوي تقديرًا دقيقًا للفراغ في هياكل اللحام المعقدة وإعادة الإعمار الكاملة طبقة تلو الأخرى للتحقق من صحة العملية. في حين أن التصوير المقطعي ثلاثي الأبعاد يوفر وضوحًا لا مثيل له وثقة في القياس، فإنه يأتي بتكلفة نظام أعلى وأوقات مسح أبطأ، مما يجعله مناسبًا تمامًا للإنتاج عالي الموثوقية أو تطوير العمليات المتقدمة بدلاً من الفحص الروتيني على كل لوحة.

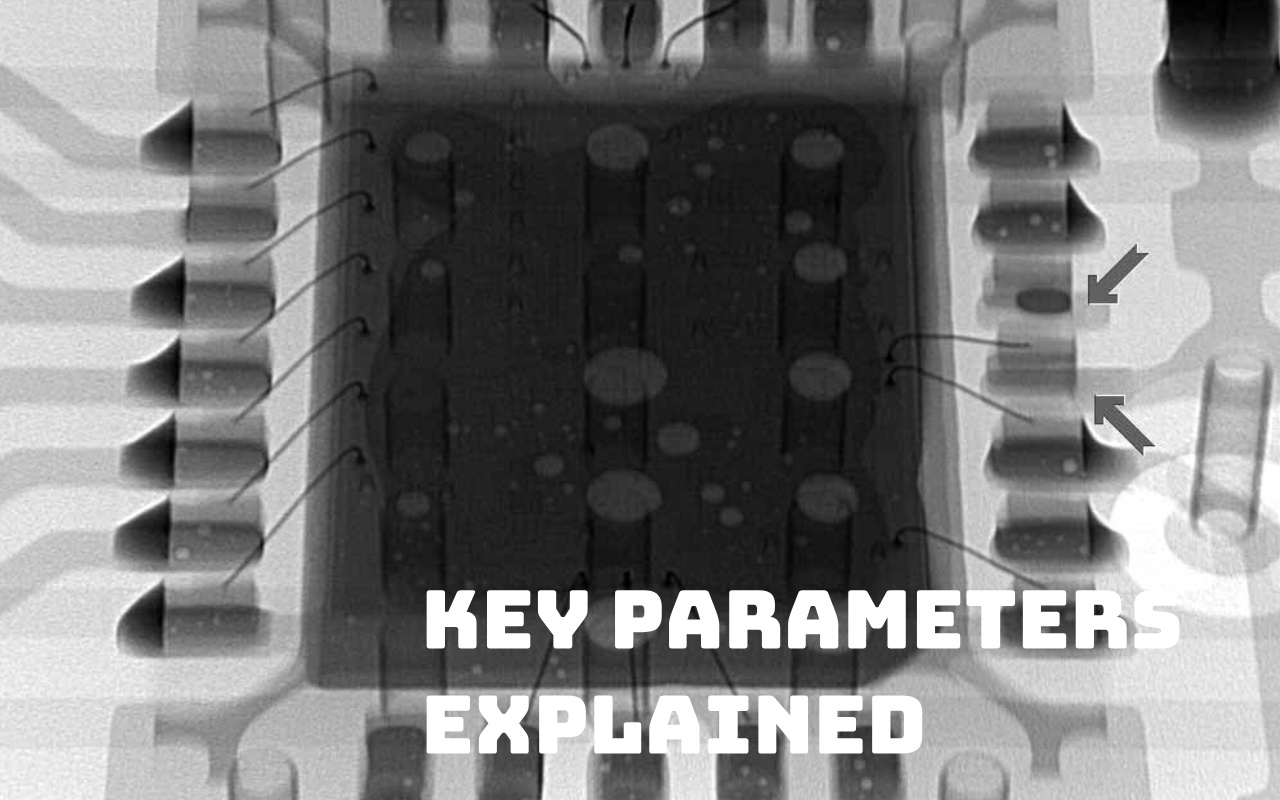

غالبًا ما تؤكد أوراق المواصفات على الأرقام القصوى، لكن أداء الأشعة السينية في العالم الحقيقي يعتمد على مدى توازن المعلمات الرئيسية. عادةً ما يؤدي التركيز على مواصفات رئيسية واحدة إلى تكلفة أعلى دون فائدة فحص قابلة للقياس. يعد فهم كيفية تفاعل هذه المعلمات أمرًا بالغ الأهمية لاختيار نظام يعمل بشكل موثوق في إنتاج PCBA اليومي.
بالنسبة لمعظم مهام فحص BGA، تكون الدقة في نطاق 3-5 ميكرومتر كافية بالفعل، خاصة بالنسبة لملاعب الكرة التي يبلغ حجمها 0.4 مم وما فوق. في هذا المستوى، تكون مشكلات الإفراغ والانهيار ومعظم تشوهات مفاصل اللحام مرئية بوضوح وقابلة للقياس.
تصبح الدقة دون الميكرون مفيدة فقط عند فحص الهياكل الدقيقة للغاية أو إجراء تحليل الأعطال المتقدم. في التفتيش الروتيني لـ PCBA، غالبًا ما يقدم مقايضات تفوق فوائده. تعمل الدقة العالية عادةً على تقليل مجال الرؤية وزيادة وقت المسح وزيادة تكلفة النظام بشكل كبير دون تحقيق مكاسب متناسبة في القدرة على اكتشاف العيوب.
يعمل التكبير الهندسي على تحسين رؤية التفاصيل، لكنه يأتي دائمًا على حساب مجال الرؤية. مع زيادة التكبير، تتقلص منطقة الفحص المرئية، مما يعني الحاجة إلى المزيد من الصور لتغطية نفس اللوحة.
بالنسبة لمركبات ثنائي الفينيل متعدد الكلور الكبيرة أو المعقدة، يمكن أن يؤدي التكبير المفرط إلى زيادة وقت الفحص بشكل كبير وتقليل الإنتاجية. الهدف العملي ليس زيادة التكبير إلى الحد الأقصى، ولكن اختيار مستوى يحل بوضوح العيوب المستهدفة مع السماح بتغطية فعالة لمنطقة الفحص بأكملها.
وتحدد قوة الأنبوب مدى اختراق الأشعة السينية للمواد، ولكن المزيد من الطاقة لا يعني تلقائيًا الحصول على صور أفضل. تعد مستويات كيلو فولت الأعلى مفيدة للألواح السميكة متعددة الطبقات أو التصميمات عالية النحاس أو المكونات ذات التدريع والمشتتات الحرارية.
بالنسبة لمعظم تطبيقات PCBA، يوفر نطاق طاقة الأنبوب الذي يتراوح من 90 إلى 130 كيلو فولت توازنًا فعالاً بين الاختراق وتباين الصورة. غالبًا ما يؤدي تجاوز هذا النطاق إلى تقليل التباين في وصلات اللحام الرفيعة، مما يجعل تمييز الفراغات والعيوب الدقيقة أكثر صعوبة وليس أسهل. في كثير من الحالات، تؤدي طاقة الأنبوب المفرطة إلى تدهور جودة الفحص بدلاً من تحسينها.

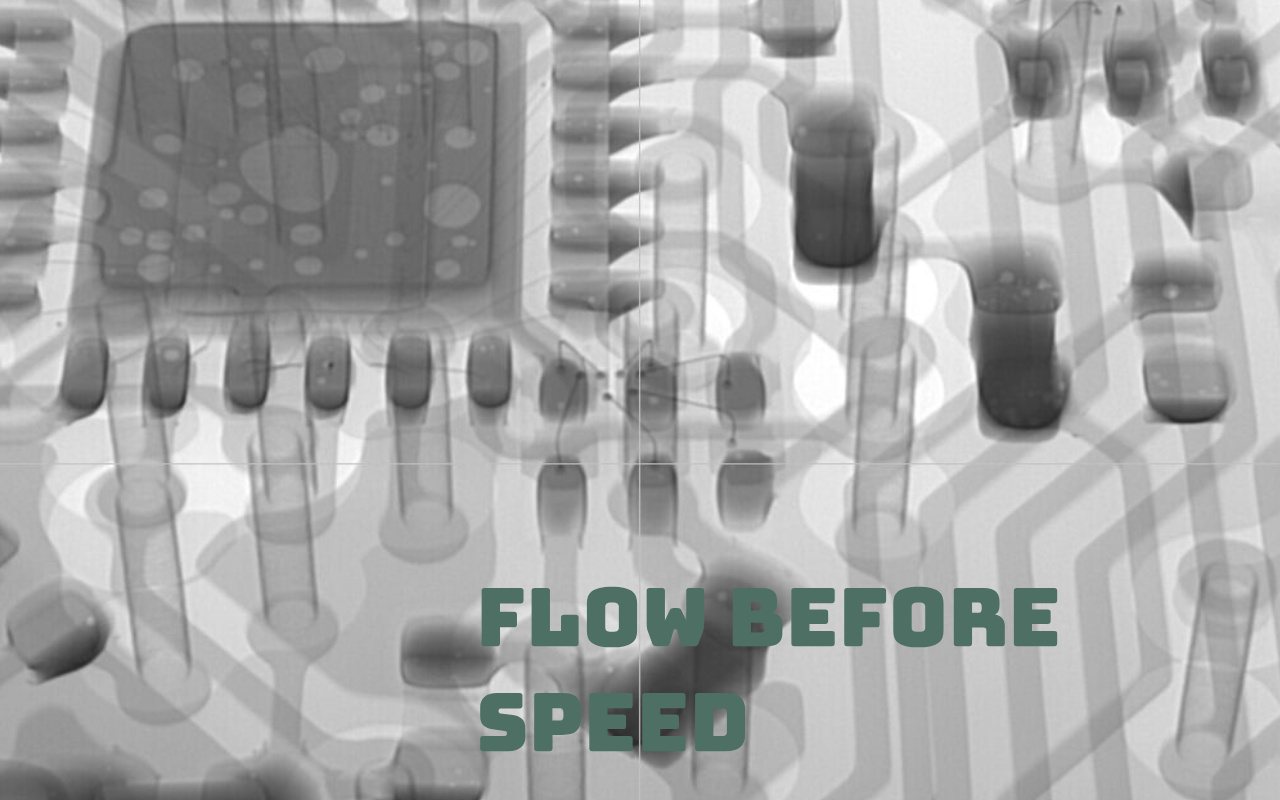

حيث يكون لوضع نظام الأشعة السينية في تدفق الإنتاج تأثيرًا مباشرًا على الإنتاجية واستراتيجية الفحص والعائد على الاستثمار. على الرغم من أن الأشعة السينية المضمنة غالبًا ما يُنظر إليها على أنها الهدف النهائي، إلا أنها ليست الخيار الصحيح تلقائيًا لكل مصنع.
توفر أنظمة الأشعة السينية غير المتصلة بالإنترنت أعلى مستوى من المرونة. يمكنهم التعامل مع مجموعة واسعة من أحجام اللوحات وأنواع المنتجات ومهام الفحص دون الإخلال بتوازن الخط. بفضل الاستثمار الأولي المنخفض، ومتطلبات الصيانة الأكثر بساطة، وسهولة وصول المشغل، تعد الأنظمة غير المتصلة بالإنترنت مناسبة تمامًا لفحص العينات، والتحقق من صحة NPI، واستكشاف الأخطاء وإصلاحها بشكل تفصيلي.
بالنسبة للعديد من المصانع، وخاصة تلك التي تستخدم منتجات مختلطة أو بكميات معتدلة، توفر الأشعة السينية غير المتصلة بالإنترنت كل إمكانات الفحص المطلوبة دون إدخال اختناقات جديدة أو قيود تخطيط.
يصبح الفحص بأشعة X-ray المضمنة ذا قيمة عندما يكون حجم الإنتاج مرتفعًا ومتسقًا، وعادةً ما يزيد عن 10000 لوحة شهريًا، وعندما تكون هناك حاجة إلى تعليقات فورية لمنع انتشار الخلل. في هذه الحالات، يمكن أن يؤدي الفحص الآلي لكل لوحة إلى تقليل إعادة العمل بشكل كبير وتحسين استقرار العملية.
ومع ذلك، فإن الأنظمة المضمنة توفر أيضًا تكلفة أعلى ومتطلبات مساحة أرضية أكبر وقيودًا صارمة على وقت الدورة. بالنسبة للإنتاج متوسط أو منخفض الحجم، غالبًا ما تفوق هذه العوامل الفوائد، مما يجعل الأشعة السينية المضمنة بمثابة استثمار مفرط بدلاً من زيادة الإنتاجية.

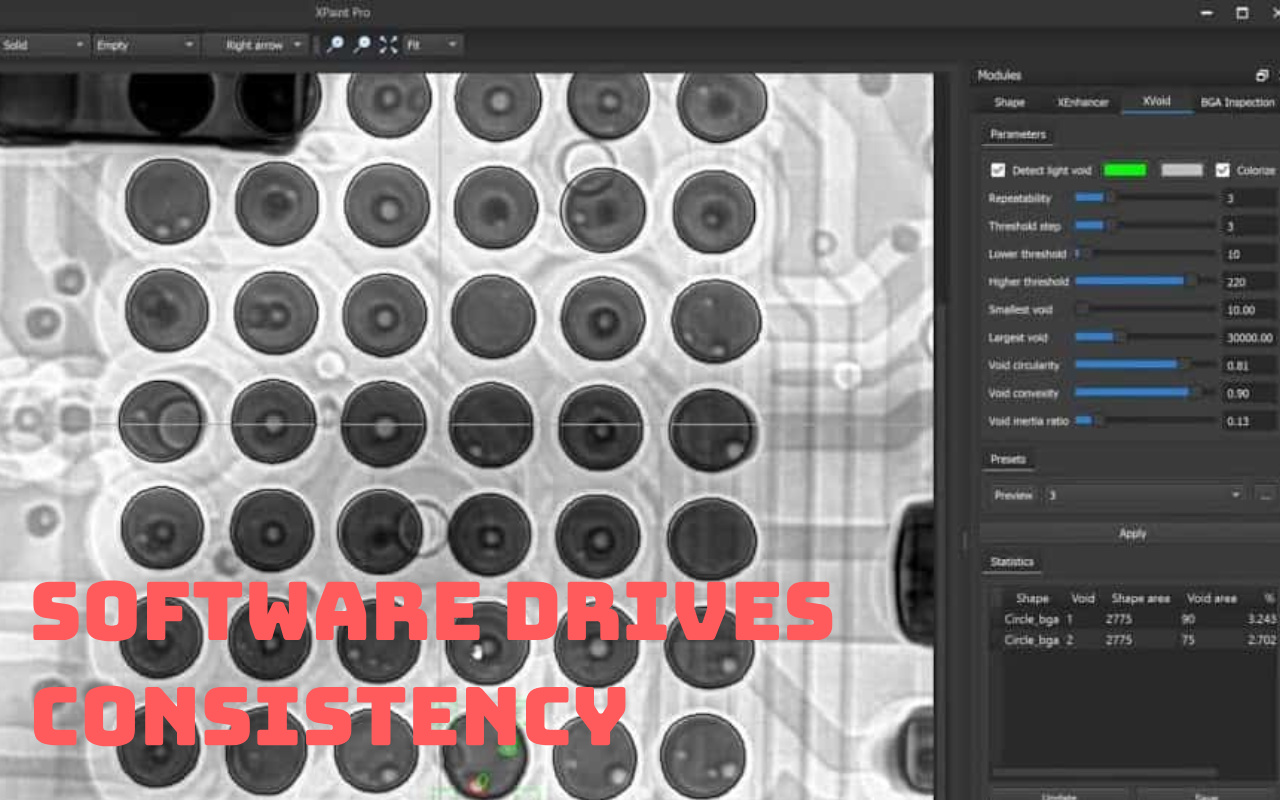

حتى أفضل البصريات وأنابيب الأشعة السينية تقدم قيمة محدودة دون وجود برامج ذكية تقف خلفها. في فحص PCBA اليومي، يحدد البرنامج مدى تحديد العيوب باستمرار، ومدى اعتماد النتائج على خبرة المشغل، وكيف تصبح بيانات الفحص المفيدة أكثر من مجرد تمرير أو حكم واحد.
يقدم تقدير الفراغ اليدوي الذاتية وعدم الاتساق، خاصة عبر مختلف المشغلين والتحولات. يستخدم برنامج الأشعة السينية الحديث خوارزميات لحساب نسبة الفراغ تلقائيًا وفقًا لمعايير قبول IPC، مما ينتج عنه نتائج قابلة للتكرار وقابلة للمقارنة.
هذا المستوى من الاتساق ضروري للتحكم في العملية. عندما تكون البيانات الفارغة موثوقة وموضوعية، يمكن للمهندسين تتبع الاتجاهات وربط العيوب بمعلمات الطباعة أو إعادة التدفق وإجراء تعديلات مستنيرة بدلاً من الاعتماد على الحكم البصري وحده.
تعمل مكتبات العيوب المضمنة وتحليل الصور بمساعدة الذكاء الاصطناعي على تقليل منحنى التعلم للمشغلين بشكل كبير. بدلاً من تفسير الصور الأولية من الصفر، يسلط النظام الضوء على المناطق المشبوهة ويصنف أنواع العيوب الشائعة مثل الإفراغ أو التجسير أو الفتح.
وهذا لا يؤدي إلى تسريع قرارات التفتيش فحسب، بل يقلل أيضًا من الاعتماد على الموظفين ذوي الخبرة العالية. في المصانع التي تعمل بنوبات عمل متناوبة أو متخصصين محدودين في الفحص، تعمل البرامج القوية بشكل مباشر على تحسين اتساق الفحص وإنتاجيته.
تصبح بيانات الفحص بالأشعة السينية ذات قيمة أكبر بكثير عندما لا تكون معزولة. يتيح التصدير السلس لبيانات SPC والصور وإحصائيات العيوب تحليل العائد وإمكانية التتبع على المدى الطويل.
عند دمجه مع MES أو أنظمة بيانات المصنع، يدعم الفحص بالأشعة السينية مبادرات الصناعة 4.0 من خلال ربط اتجاهات العيوب بمنتجات وعمليات ونوافذ زمنية محددة. يؤدي هذا إلى تحويل الأشعة السينية من أداة فحص مستقلة إلى عنصر أساسي لتحسين العملية.

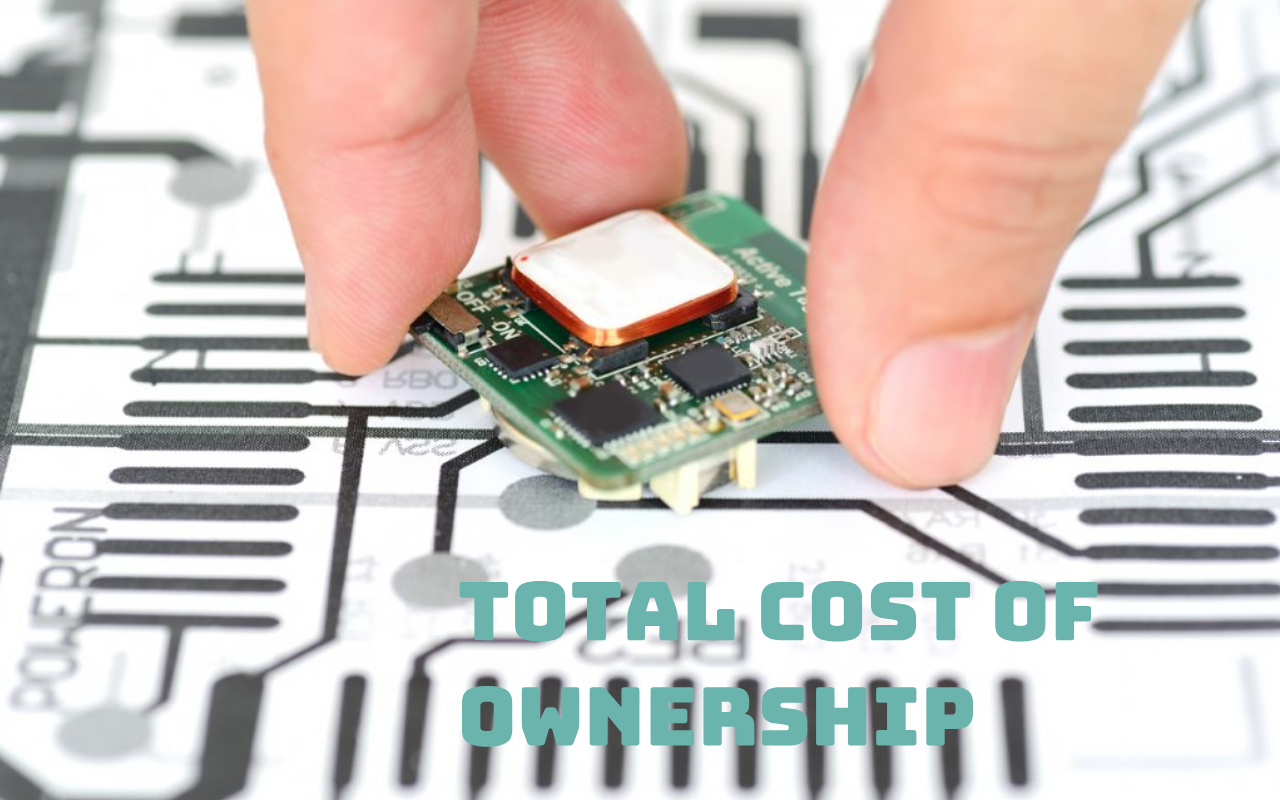

إن سعر شراء جهاز الأشعة السينية هو مجرد نقطة البداية. على مدار عمر النظام، غالبًا ما تعادل نفقات التشغيل والصيانة والتكاليف غير المباشرة الاستثمار الأولي أو تتجاوزه. يعد فهم التكلفة الإجمالية للملكية أمرًا بالغ الأهمية لاتخاذ قرار مستدام.
لا يُترجم انخفاض التكلفة الأولية دائمًا إلى انخفاض النفقات الإجمالية. تتطلب أنظمة الأنابيب المغلقة عادةً الحد الأدنى من الصيانة وعدم استبدال الفتيل، مما يجعل تكاليف التشغيل قابلة للتنبؤ بها. ومع ذلك، فإنها غالبًا ما تحد من الدقة والمرونة القابلة للتحقيق.
توفر أنظمة الأنابيب المفتوحة أداءً أعلى ودقة أفضل، ولكنها تتطلب استبدال الفتيل بشكل دوري وصيانة أكثر نشاطًا. ويجب أن تؤخذ هذه التكاليف المستمرة في الاعتبار جنبًا إلى جنب مع فوائد الأداء، ولا يتم تقييمها بشكل منفصل.
توفر أنابيب الأشعة السينية المختومة عادةً عمرًا يتراوح بين 8000 إلى 15000 ساعة تشغيل مع الحد الأدنى من الصيانة. قد تتطلب الأنابيب المفتوحة تدخلات خدمة مجدولة، مما يؤدي إلى اعتبارات التخطيط للتوقف عن العمل والصيانة.
بالإضافة إلى صيانة الأجهزة، يساهم وقت تدريب المشغلين والمهندسين أيضًا في إجمالي تكلفة الملكية. تعمل الأنظمة ذات البرامج البديهية وسير العمل المستقر على تقليل تكاليف التدريب وتقصير الوقت اللازم لتحقيق نتائج فحص موثوقة.
يختلف العائد على الاستثمار بشكل كبير حسب التطبيق. في مراقبة الجودة بكميات كبيرة، يكون عائد الاستثمار مدفوعًا بشكل أساسي من خلال تقليل عمليات إعادة العمل، وانخفاض معدلات الخردة، والكشف السريع عن انحراف العملية. في بيئات NPI وبيئات تحليل الفشل، تأتي القيمة من تحديد السبب الجذري بشكل أسرع، ودورات تصحيح الأخطاء الأقصر، وعدد أقل من عمليات إرجاع الحقول.
وفي كلتا الحالتين، فإن الاستثمارات الأكثر نجاحًا هي تلك التي تتوافق فيها قدرات النظام بشكل وثيق مع احتياجات الفحص الفعلية بدلاً من الأداء الأقصى النظري.

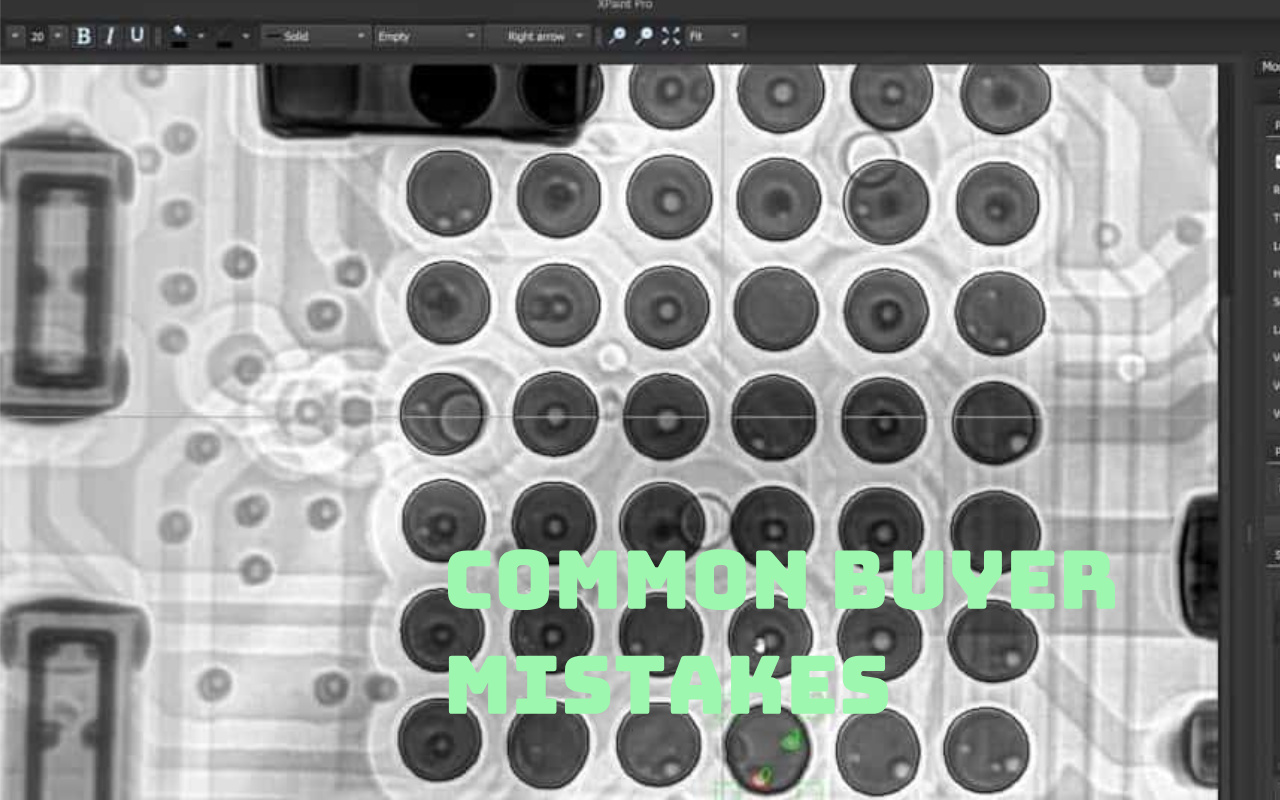

معظم أخطاء الشراء لا تنتج عن نقص الميزانية، ولكن عن سوء تقدير ما تتطلبه مهمة التفتيش فعليًا. تظهر المزالق التالية بشكل متكرر عبر مصانع PCBA بجميع أحجامها.
أحد الأخطاء الشائعة هو الإفراط في الاستثمار في إمكانات التصوير المقطعي ثلاثي الأبعاد الكاملة عندما يوفر الفحص 2.5D بالفعل رؤية كافية. يؤدي هذا غالبًا إلى تكلفة أعلى بكثير، وسرعة فحص أبطأ، وميزات غير مستغلة بشكل كافٍ والتي تضيف قيمة قليلة إلى الإنتاج اليومي.
هناك خطأ متكرر آخر يتمثل في التركيز بشكل حصري تقريبًا على أرقام الدقة مع تجاهل مجال الرؤية وسهولة استخدام البرنامج وسير عمل الفحص. قد تبدو الدقة العالية للغاية مثيرة للإعجاب في ورقة البيانات، ولكنها غالبًا ما تقلل من مساحة التغطية وتزيد من وقت الفحص دون تحسين اكتشاف العيوب الحقيقية.
كما يتم الاستهانة بالبرمجيات على نطاق واسع. تعمل الأنظمة ذات الواجهات المعقدة أو الأتمتة المحدودة على إبطاء اعتمادها، وزيادة اعتماد المشغل، وتقليل اتساق الفحص - بغض النظر عن جودة الأجهزة.
وأخيرًا، يتجاهل العديد من المشترين العوامل العملية مثل مساحة الأرضية، وتدفق التعامل مع اللوحة، ومتطلبات الحماية من الإشعاع. غالبًا ما تظهر هذه المشكلات فقط بعد التثبيت، عندما تصبح تغييرات التخطيط وتعطيل سير العمل باهظة الثمن ويصعب تصحيحها.

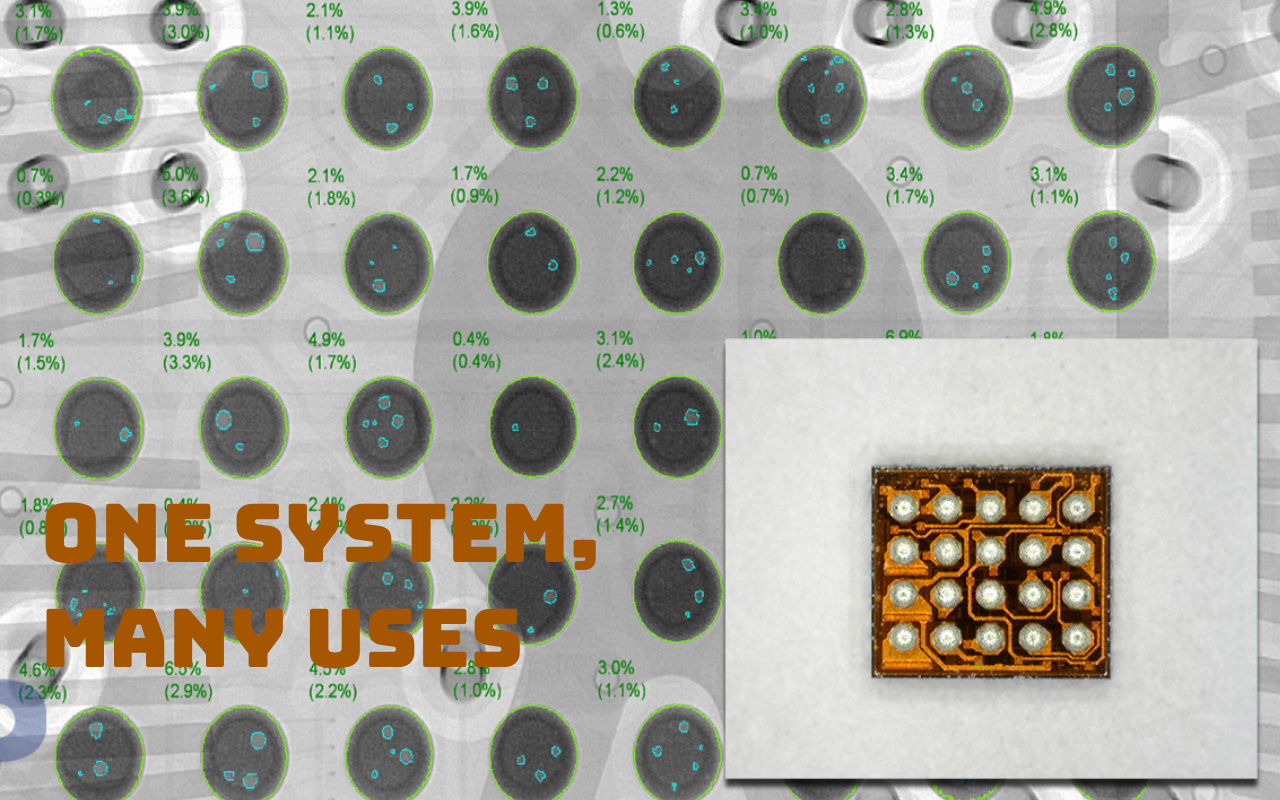

لتوضيح كيفية ترجمة متطلبات الفحص إلى اختيار النظام، فكر في كيف يمكن لمنصة أشعة سينية متعددة الاستخدامات غير متصلة بالإنترنت أن تدعم سيناريوهات متعددة في العالم الحقيقي دون الإفراط في التكوين.
في إنتاج الإلكترونيات الاستهلاكية متوسطة الحجم، غالبًا ما يكون فحص الفراغ الأساسي لـ BGA هو المتطلب الأساسي. في هذه الحالة، يوفر النظام ثنائي الأبعاد أو ثنائي الأبعاد ونصف المجهز بقياس الفراغ التلقائي نتائج سريعة وقابلة للتكرار دون إبطاء الإنتاج أو زيادة تكلفة الفحص.
بالنسبة لـ NPI والتحقق من صحة العمليات في إلكترونيات السيارات، تتغير أولويات الفحص. يمكن للنظام نفسه، باستخدام طرق العرض المائلة والتنقل المرن، أن يكشف عن مخاطر وضع الرأس في الوسادة في المراحل المبكرة وفصل وصلات اللحام دون الحاجة إلى إجراء مسح مقطعي كامل. يتيح ذلك للمهندسين تحديد نقاط الضعف في العملية بسرعة مع الحفاظ على وقت الفحص تحت السيطرة.
تلعب قرارات التكوين دورًا رئيسيًا في تحقيق التوازن بين التكلفة والقدرة. بالنسبة لمعظم تطبيقات SMT، يوفر نظام الأنبوب المغلق الذي يعمل بحوالي 90 كيلو فولت مع حجم موضعي قريب من 5 ميكرومتر اختراقًا كافيًا ووضوحًا للصورة لإجراء فحص موثوق.
عند دمجها مع البرمجة بأسلوب CNC والتنقل البديهي، تتيح أنظمة مثل ICT-7900 إمكانية أخذ العينات بكفاءة عبر اللوحات والمنتجات المختلفة. ويدعم هذا النهج كلاً من فحوصات الجودة الروتينية والتحليل الهندسي الأعمق، دون تعقيد وتكلفة منصات الفحص المحددة بشكل مفرط.
السلامة والامتثال ليست تفاصيل اختيارية - فهي تؤثر بشكل مباشر على حماية المشغل، والموافقة التنظيمية، وما إذا كان يمكن للنظام أن يعمل بشكل مستمر دون انقطاع. غالبًا ما يؤدي تجاهل هذه العوامل إلى فترات توقف غير متوقعة أو عمليات تحديث مكلفة بعد التثبيت.
تم تصميم أنظمة الأشعة السينية الحديثة على طراز الخزانة مع حماية شاملة وحماية تعشيقية. في التشغيل العادي، عادة ما يكون تسرب الإشعاع أقل بكثير من حدود إدارة الغذاء والدواء الأمريكية (FDA) وإدارة السلامة والصحة المهنية (OSHA)، وغالبًا ما يكون أقل من 0.5 مللي متر/ساعة يتم قياسه على مسافة 5 سم من العلبة.
تتبع السلامة الإشعاعية الفعالة مبدأ ALARA: تقليل التعرض من خلال التحكم المناسب في الوقت والمسافة والحماية. عندما يتم دمج هذه المبادئ في تصميم النظام وإجراءات التشغيل اليومية، يظل الفحص بأشعة X آمنًا للمشغلين ومتوافقًا مع المعايير التنظيمية.
تعتمد الموثوقية على المدى الطويل على التخطيط الاستباقي للصيانة. تساعد المعايرة السنوية وفحوصات النظام الروتينية والتحقق الدوري من أداء الأنبوب في الحفاظ على جودة الصورة المستقرة ودقة الفحص.
توفر أنظمة الأنابيب المختومة عمومًا عمرًا يمكن التنبؤ به والحد الأدنى من متطلبات الصيانة، مما يقلل من وقت التوقف غير المخطط له. ولضمان وقت تشغيل ثابت، تقوم العديد من المصانع أيضًا بتضمين اتفاقيات الخدمة وتخطيط قطع الغيار كجزء من استراتيجية الملكية الخاصة بها بدلاً من التعامل مع الصيانة كفكرة لاحقة.
قبل الالتزام بنظام الأشعة السينية، قم بالاطلاع على قائمة المراجعة التالية للتأكد من التوافق بين احتياجات الفحص وقدرات النظام.
ابدأ بتحديد اللوحات وأنواع المكونات التي سيتم فحصها بشكل متكرر. تحديد العيوب المحددة التي يجب اكتشافها، مثل الإفراغ، أو وضع الرأس في الوسادة، أو التجسير، أو اللحام غير الكافي. قم بتوضيح الإنتاجية المطلوبة يوميًا أو كل ساعة لتجنب إنشاء اختناق إنتاجي جديد.
حدد ما إذا كان الموضع المضمن أو غير المتصل يناسب تدفق الإنتاج لديك بشكل أفضل. قم بتقييم وظائف البرامج الضرورية، بما في ذلك حساب الفراغ التلقائي وأدوات تحليل الصور وتكامل MES أو SPC. وأخيرًا، تأكد من أن النظام يلبي جميع متطلبات السلامة الإشعاعية المحلية والامتثال لتجنب تأخير التثبيت أو القيود التشغيلية.
يبدأ الاختيار الناجح للأشعة السينية بتحديد مخاطر العيوب وحجم الإنتاج بوضوح قبل اختيار تقنية الفحص. يعتمد التوازن الصحيح بين 2D و2.5D و3D CT على احتياجات التطبيق، وليس على الحد الأقصى من المواصفات.
يوفر التصميم المتوازن للنظام وإمكانات البرامج القوية باستمرار قيمة أكبر من الدقة الفائقة وحدها. بالنسبة للعديد من المصانع، يوفر الفحص بأشعة X-ray دون الاتصال بالإنترنت مزيجًا عمليًا يجمع بين المرونة والأداء والتكلفة، بينما يتم تبرير الأنظمة المضمنة فقط في البيئات الحقيقية ذات الحجم الكبير.
قبل كل شيء، يجب أن تكون التكلفة الإجمالية للملكية هي الدافع وراء اتخاذ القرار. تجنب المبالغة في تحديد الميزات التي تزيد التكلفة دون حل مشكلات حقيقية، واختر نظام أشعة سينية يوفر نتائج فحص موثوقة اقتصاديًا ومتسقة طوال فترة الخدمة الكاملة.
لا، بالنسبة لمعظم عمليات فحص الفراغات BGA الأساسية ومراقبة العمليات، فإن الأنظمة ثنائية الأبعاد أو 2.5D تكفي وتكلف أقل بكثير. يصبح التصوير المقطعي ثلاثي الأبعاد ضروريًا فقط عندما تحتاج إلى موقع دقيق للفراغات على المحور Z (على سبيل المثال، الواجهة مقابل المركز)، أو فصل الطبقة على لوحات مزدوجة الجوانب، أو الامتثال لمعايير السيارات/الطبية الصارمة التي تتطلب القياس الكمي الحجمي. ابدأ بالخلفية: تتشكل الفراغات من غاز التدفق المحصور أثناء إعادة التدفق؛ يسمح IPC-7095 بإفراغ الكرات بنسبة تصل إلى 25-30% اعتمادًا على فئة المنتج.
يكشف النظام الجيد 2.5D مع عرض الإمالة عن حجم الفراغ وموضعه ومخاطر وضع الرأس في الوسادة بشكل موثوق. مثال: تستخدم مصانع الإلكترونيات الاستهلاكية بشكل روتيني أنظمة 2.5D غير متصلة بالإنترنت لأخذ العينات بنسبة 100% مع التحكم الممتاز في الإنتاجية، مما يوفر 40-60% مقابل التصوير المقطعي.
يعتمد عائد الاستثمار على تكاليف الهروب من العيوب التي يتم تجنبها. تتضمن الخطوات ما يلي: تقدير معدل إعادة العمل/الفشل الميداني الحالي بسبب العيوب المخفية (على سبيل المثال، 2-5% لمشكلات BGA). حساب متوسط التكلفة لكل لوحة فاشلة (إعادة العمل 50-200 دولار، العائد الميداني 500 دولار +). اضرب بالحجم السنوي للحصول على وفورات محتملة. اطرح التكلفة الإجمالية للملكية للنظام (شراء + صيانة/تدريب لمدة 3-5 سنوات). قم بتقسيم المدخرات على التكلفة الإجمالية للملكية لفترة الاسترداد. غالبًا ما تشهد الخطوط ذات الحجم الكبير (> 50 ألف لوحة/سنة) عائدًا أقل من 12 شهرًا من انخفاض عمليات إعادة العمل.
يكتسب الحجم المنخفض/NPI قيمة من خلال تصحيح الأخطاء بشكل أسرع وتقليل شكاوى العملاء. مثال حقيقي: قام مصنع متوسط الحجم بتخفيض إعادة عمل BGA بنسبة 80% بعد إضافة الأشعة السينية غير المتصلة بالإنترنت، ودفع ثمن الماكينة خلال 18 شهرًا من خلال توفير العمالة فقط.
تحتاج أنظمة الأنابيب المختومة الحديثة إلى الحد الأدنى من الصيانة: المعايرة/الشهادة السنوية للتأكد من الدقة والامتثال للسلامة، والتنظيف الدوري للكاشف، وتحديثات البرامج. تتطلب نماذج الأنبوب المفتوح استبدال الفتيل كل سنة إلى سنتين. ميزانية عقود الخدمة الوقائية (5-10% من سعر الشراء سنويا).
يوميًا: فحوصات بسيطة للإحماء والثبات. مسوحات السلامة من الإشعاع سنويا. يتجاوز وقت التشغيل عادةً 98% مع الرعاية المناسبة. بالمقارنة مع AOI، فإن تكاليف صيانة الأشعة السينية أقل نظرًا لعدم تلوث البصريات المتحركة.
نادرًا بالنسبة للكميات التي تقل عن 20-30 ألف لوحة/شهر. يضيف Inline التعقيد والمساحة والتكلفة مع المخاطرة باختناقات الخط إذا تجاوز وقت الدورة المهارة. تستخدم معظم المصانع متوسطة الحجم أنظمة غير متصلة بالإنترنت لأخذ عينات بنسبة 5-20% بالإضافة إلى AOI/SPI بعد إعادة التدفق، مما يحقق جودة مكافئة باستثمار أقل. لا يؤتي المنتج ثماره إلا عندما يكون فحص المفصل المخفي بنسبة 100% إلزاميًا (على سبيل المثال، الفضاء الجوي) أو عندما تكون تكاليف إعادة العمل مرتفعة للغاية.
مثال: يقوم العديد من موردي السيارات بتشغيل حجم متوسط بنجاح باستخدام الأشعة السينية 2.5D غير المتصلة بالإنترنت والمتمركزة بالقرب من الخط للحصول على ردود فعل سريعة.
ذات أهمية بالغة — غالبًا ما تكون أكثر من مجرد مواصفات الأجهزة الأولية. يوفر البرنامج الجيد قياسًا تلقائيًا للفراغ (قابل للتكرار لكل IPC)، ومكتبات تصنيف العيوب (تقلل من الاعتماد على مهارات المشغل)، وتصدير MES/SPC للاتجاه. يؤدي ضعف البرامج إلى بطء التحليل اليدوي ونتائج غير متناسقة. تستخدم الأنظمة الحديثة الحكم بمساعدة الذكاء الاصطناعي، مما يقلل وقت المراجعة بنسبة 50-70%. عند تقييم الأجهزة، اختبر قابلية استخدام البرنامج باستخدام لوحاتك الفعلية - فهذا هو الفرق بين الأداة التي تظل غير مستخدمة والأداة التي تعمل على تحسين الإنتاجية اليومية.
