كيفية اختيار خط SMT لإلكترونيات الطاقة PCBA

دليل عملي للقرار من أجل تصنيع مستقر وقابل للتطوير وموثوق

المقدمة: لماذا تتطلب إلكترونيات الطاقة PCBA استراتيجية SMT مختلفة

في العديد من مشاريع التصنيع، يحصل قرار خط SMT لإلكترونيات الطاقة PCBA على فرصة حقيقية واحدة فقط. قد لا يسبب التكوين الخاطئ مشاكل واضحة في الأشهر القليلة الأولى، ولكنه يمكن أن يؤدي بهدوء إلى تدمير الإنتاجية والموثوقية وثقة العملاء على مدى السنوات العديدة القادمة. ولهذا السبب يختلف اختيار خط إنتاج SMT لإلكترونيات الطاقة بشكل أساسي عن اختيار خط للإلكترونيات الاستهلاكية أو منتجات الاتصالات.

في تصنيع إلكترونيات الطاقة، لا يتمثل التحدي الرئيسي في تحقيق أعلى سرعة في التنسيب أو أقل استثمار أولي. الهدف الحقيقي هو بناء نظام إنتاج يمكنه العمل بثبات تحت الضغط الحراري، والتعامل مع المكونات الثقيلة وعالية الطاقة، والحفاظ على جودة ثابتة على مدار دورة حياة المنتج الطويلة.

تُستخدم إلكترونيات الطاقة PCBAs على نطاق واسع في إمدادات الطاقة الصناعية، وأنظمة تخزين الطاقة، ومحركات المحركات، ومعدات شحن المركبات الكهربائية، ومحولات الطاقة المتجددة، والأتمتة الصناعية. تشتمل هذه المنتجات عادةً على مركبات ثنائي الفينيل متعدد الكلور السميكة، ومساحات نحاسية كبيرة، ومسارات تيار عالية، وأجهزة طاقة مثل الدوائر المتكاملة منخفضة المقاومة (MOSFET)، وIGBTs، والمحولات، والمكثفات الإلكتروليتية الكبيرة. قد يؤدي أي ضعف في جودة اللحام أو التحكم الحراري أو الاستقرار الميكانيكي إلى حدوث أعطال مبكرة أو مخاطر تتعلق بالسلامة أو عوائد ميدانية باهظة الثمن.

بالنسبة للمصنعين والمهندسين وفرق المشتريات، غالبًا ما يؤدي اختيار خط SMT الخاطئ إلى تكاليف مخفية طويلة الأجل: إعادة صياغة متكررة، أو إنتاجية غير مستقرة، أو انحراف العملية، أو حتى إعادة تصميم الخط القسري عند موازين الإنتاج. توفر هذه المقالة إطارًا عمليًا موجهًا نحو اتخاذ القرار لاختيار خط SMT خصيصًا لإلكترونيات الطاقة PCBA، مع التركيز على الموثوقية وقابلية التوسع وأداء دورة الحياة الإجمالية بدلاً من المقاييس قصيرة المدى.

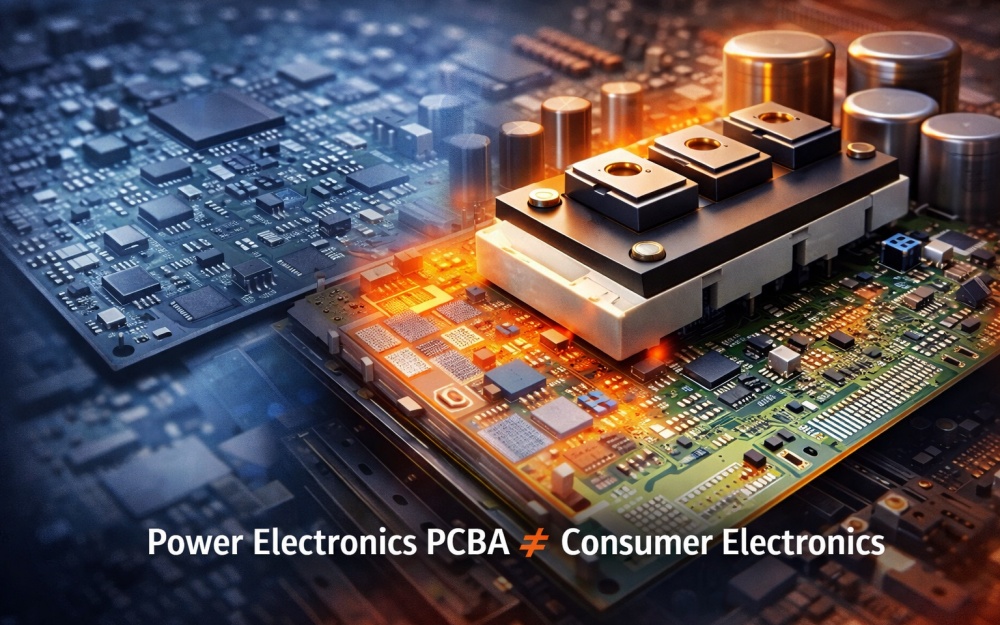

1. فهم تحديات التصنيع الفريدة لإلكترونيات الطاقة PCBA

قبل مناقشة اختيار المعدات، من الضروري أن نفهم لماذا تضع PCBA لإلكترونيات الطاقة متطلبات أعلى على خطوط إنتاج SMT مقارنة بالمنتجات الإلكترونية النموذجية.

1.1 مركبات ثنائي الفينيل متعدد الكلور السميكة والكتلة الحرارية العالية

تستخدم لوحات إلكترونيات الطاقة عادةً سُمك ثنائي الفينيل متعدد الكلور يبلغ 2.0-3.2 مم أو أكثر، وغالبًا ما يتم دمجه مع طبقات نحاسية ثقيلة. تؤثر هذه الخصائص بشكل كبير على نقل الحرارة أثناء اللحام بإعادة التدفق. بالمقارنة مع مركبات ثنائي الفينيل متعدد الكلور الاستهلاكية الرقيقة، فإن الألواح السميكة تسخن بشكل أبطأ وتبرد بشكل أقل انتظامًا، مما يزيد من خطر عدم كفاية ترطيب اللحام، أو المفاصل الباردة، أو التدرجات الحرارية المفرطة.

1.2 المكونات الكبيرة والثقيلة

على عكس منتجات الأجهزة المحمولة أو إنترنت الأشياء التي تهيمن عليها مكونات الرقائق الصغيرة، تتضمن إلكترونيات الطاقة PCBAs حزمًا كبيرة مثل أجهزة DPAK وأجهزة سلسلة TO ووحدات الطاقة والمحولات والمكثفات الطويلة. تقدم هذه المكونات تحديات في ثبات الالتقاط والمكان، واختيار الفوهة، ودقة الموضع، وحركة ما بعد التنسيب قبل تصلب اللحام.

1.3 الموثوقية العالية ودورات حياة المنتج الطويلة

غالبًا ما يتم تصميم منتجات إلكترونيات الطاقة للتشغيل المستمر لمدة تزيد عن 5 إلى 10 سنوات أو أكثر. وهذا يعني أن موثوقية وصلة اللحام، ومقاومة التدوير الحراري، واتساق العملية على المدى الطويل هي أكثر أهمية بكثير من الإنتاجية على المدى القصير. إن عملية SMT الهامشية التي تبدو مقبولة أثناء الإنتاج الأولي يمكن أن تصبح مسؤولية خطيرة بمرور الوقت.

1.4 متطلبات التجميع المختلطة

تتطلب العديد من PCBAs لإلكترونيات الطاقة مجموعة من عمليات SMT وعمليات الفتحة (THT). غالبًا ما يتم تركيب المحولات الكبيرة والموصلات ذات التيار العالي والمكونات الميكانيكية بعد إعادة تدفق SMT، مما يجعل تخطيط تخطيط الخط وتكامل العمليات مهمًا بشكل خاص.

الوجبات الجاهزة الرئيسية:
إلكترونيات الطاقة SMT لا تتعلق بالسرعة. يتعلق الأمر باستقرار العملية والتحكم الحراري والموثوقية على المدى الطويل. وهذا أيضًا هو سبب أهمية تصميم العملية على مستوى النظام أكثر من مواصفات الماكينة الفردية.

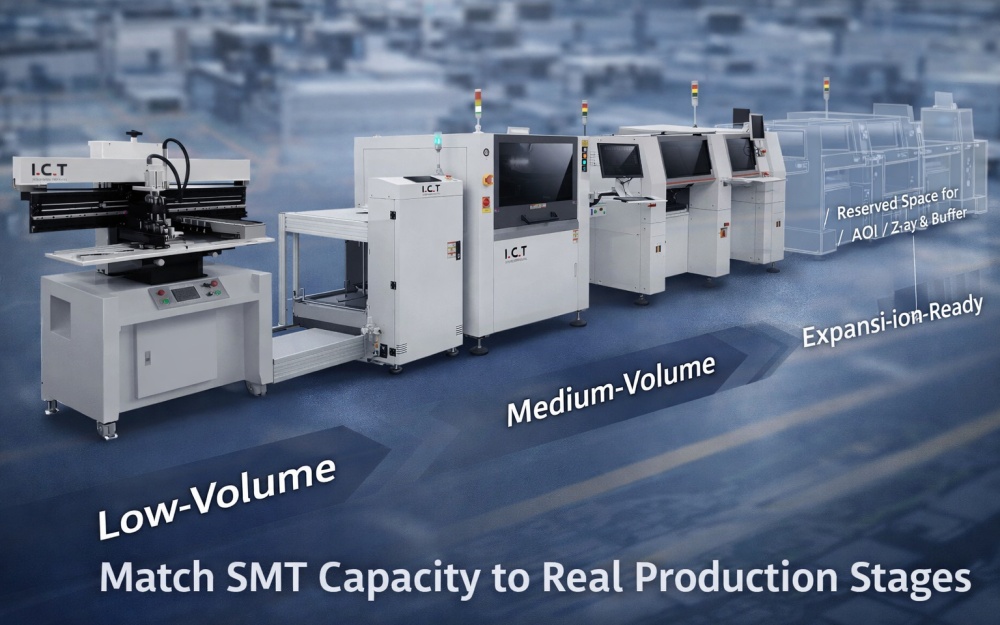

2. مطابقة سعة خط SMT مع متطلبات الإنتاج الحقيقية

أحد الأخطاء الأكثر شيوعًا في اختيار خط SMT هو اختيار المعدات بناءً على السرعة القصوى المقدرة فقط بدلاً من احتياجات الإنتاج الحقيقية.

2.1 إنتاج الحجم المنخفض والنموذج الأولي

بالنسبة لمراكز البحث والتطوير أو الشركات الناشئة أو الشركات المصنعة التي تنتج منتجات إلكترونيات الطاقة المخصصة بكميات صغيرة، تعد المرونة أكثر أهمية من مستوى الأتمتة. تعد التغييرات المتكررة في المنتج والتدخلات اليدوية والتعديلات الهندسية أمرًا طبيعيًا.

الخصائص الموصى بها:

• خط SMT شبه أوتوماتيكي أو معياري

• سهولة تبديل البرنامج وإعداده

• إمكانية الوصول الهندسية القوية

• انخفاض استثمار رأس المال مع خيارات الترقية

يدعم هذا النوع من التكوين التكرار السريع دون تقييد الشركة المصنعة بمعدات كبيرة الحجم لا تزال غير مستغلة بشكل كافٍ.

2.2 الإنتاج المستقر متوسط ​​الحجم

تعمل العديد من الشركات المصنعة لإلكترونيات الطاقة في إنتاج متوسط ​​الحجم، مثل إمدادات الطاقة الصناعية أو لوحات التحكم في تخزين الطاقة. في هذا السيناريو، يكون الاستقرار واتساق الإنتاجية والإنتاج المتوقع أكثر أهمية من سرعة الذروة.

الخصائص الموصى بها:

• خط SMT مضمن أوتوماتيكي بالكامل

• سرعة ودقة التنسيب المتوازنة

• أداء حراري إنحسر مستقر

• التفتيش المضمن للتحكم في العمليات

2.3 الشركات المصنعة المتنامية أو الموجهة نحو التوسع

غالبًا ما يحتاج المصنعون الذين يدخلون قطاعات سريعة النمو مثل البنية التحتية للمركبات الكهربائية أو الطاقة المتجددة إلى التخطيط للتوسع المستقبلي. قد يؤدي اختيار خط SMT بدون قابلية التوسع إلى فرض عمليات إعادة تصميم مكلفة لاحقًا.

الخصائص الموصى بها:

• تصميم خط وحدات

• مساحة محجوزة لمحطات AOI والأشعة السينية والعازلة

• واجهات موحدة للمعدات المستقبلية

• توافق البرامج والبيانات لتكامل الخط

الفكرة الرئيسية:
يجب أن تتوافق قدرة SMT مع مراحل الإنتاج الحقيقية، وليس التوقعات المتفائلة. وهذا أيضًا هو المكان الذي يكون فيه تخطيط الخط على مستوى الحلول أكثر قيمة بكثير من شراء الآلات واحدة تلو الأخرى.

3. طباعة معجون اللحام: أساس جودة إلكترونيات الطاقة SMT

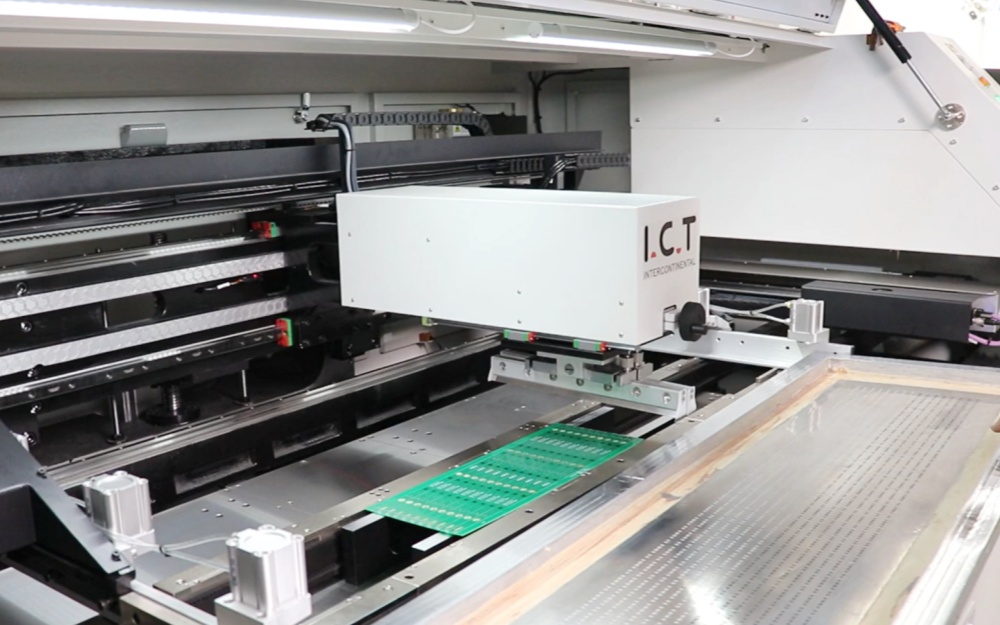

في إلكترونيات الطاقة SMT، طباعة معجون اللحام لها تأثير غير متناسب على موثوقية المنتج النهائي. تعمل الوسادات الكبيرة والألواح السميكة والكتلة الحرارية العالية على تضخيم أي تناقض يتم تقديمه في هذه المرحلة.

3.1 دعم ثنائي الفينيل متعدد الكلور والاستقرار الميكانيكي

تتطلب مركبات ثنائي الفينيل متعدد الكلور السميكة أنظمة دعم قوية ومرنة أثناء الطباعة. يمكن أن يؤدي الدعم غير الكافي إلى انحراف اللوحة، وترسب العجينة بشكل غير متساوٍ، وعدم المحاذاة بين الاستنسل والوسادات.

الاعتبارات الرئيسية:

• منصة طابعة جامدة

• دبابيس دعم PCB مرنة وقابلة للتعديل

• لقط الاستنسل مستقرة والمحاذاة

3.2 حجم معجون ثابت للفوط الكبيرة

غالبًا ما تستخدم أجهزة الطاقة منصات لحام كبيرة حساسة لتغير حجم اللصق. يزيد المعجون الزائد من خطر الإفراغ، بينما يؤدي عدم كفاية المعجون إلى تقليل قوة المفاصل. تعد عملية الطباعة المستقرة والمتكررة إحدى أكثر الطرق فعالية لتقليل العيوب وإعادة العمل.

الوجبات الرئيسية:
في إلكترونيات الطاقة SMT، يعد استقرار الطباعة أكثر أهمية بكثير من سرعة الطباعة.

4. الانتقاء والمكان: الاستقرار على السرعة

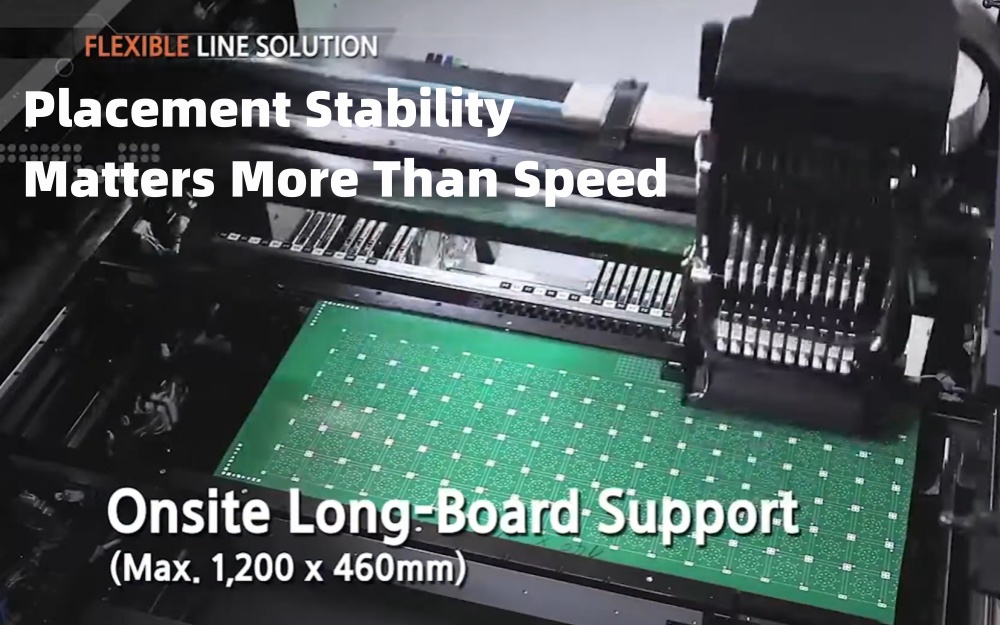

بالنسبة لإلكترونيات الطاقة PCBA، يجب أن تعطي آلات الانتقاء والمكان الأولوية لاستقرار الموضع والقدرة على التعامل مع المكونات بدلاً من الحد الأقصى للمكونات في الساعة.

4.1 التعامل مع المكونات الكبيرة والثقيلة

يجب أن يدعم نظام التنسيب:

• فوهات عالية التحميل

• التقاط مستقر للطرود غير النظامية

• قوة التنسيب التي تسيطر عليها

• الحد الأدنى من الاهتزاز أثناء الحركة

4.2 دقة أنواع المكونات المختلطة

غالبًا ما تجمع PCBAs لإلكترونيات الطاقة بين المكونات الدقيقة وأجهزة الطاقة الكبيرة. يجب أن يتعامل نظام التنسيب مع هذا التنوع دون تعديلات يدوية متكررة أو تنازلات عملية معقدة.

4.3 مرونة برامج التغذية والبرمجيات

تعمل تكوينات وحدة التغذية المرنة والبرمجة البديهية على تقليل عبء العمل الهندسي ومخاطر أخطاء الإعداد بشكل كبير.

الوجبات الجاهزة الرئيسية:
بالنسبة لإلكترونيات الطاقة، فإن عملية التنسيب الأبطأ قليلاً ولكنها أكثر استقرارًا تحقق دائمًا عائدًا أعلى على المدى الطويل.

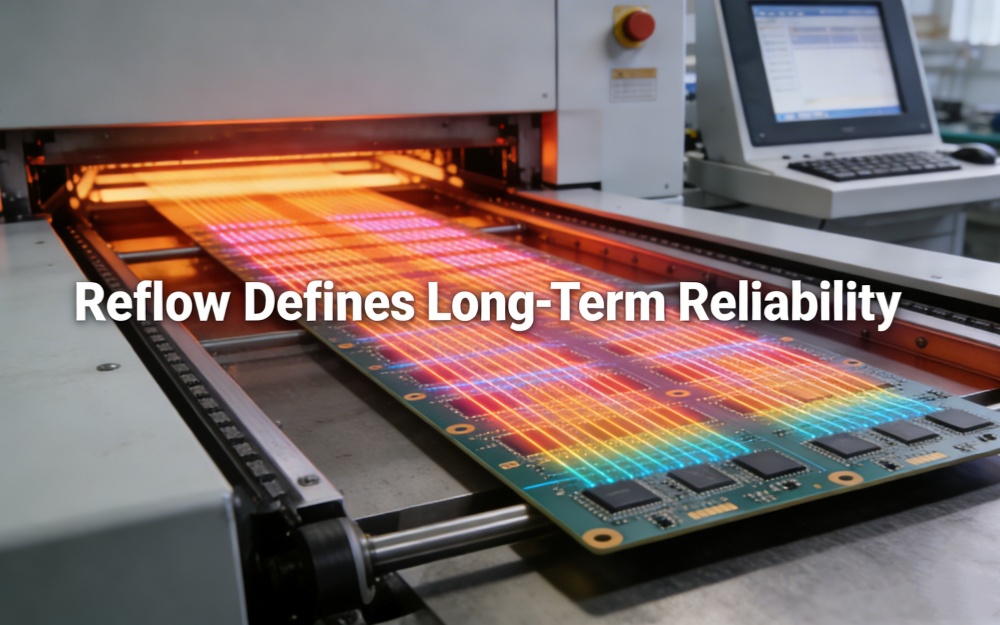

5. اللحام بإعادة التدفق: جوهر موثوقية إلكترونيات الطاقة

يعد اللحام بإعادة التدفق هو العملية الأكثر أهمية في إلكترونيات الطاقة SMT، لأنه يحدد بشكل مباشر سلامة وصلة اللحام والموثوقية الحرارية على المدى الطويل.

في مشاريع الإنتاج الحقيقية، ليس من غير المألوف رؤية خطوط تجتاز الاختبارات الأولية ولكنها تعاني لاحقًا من معدلات فراغ غير مستقرة أو جودة لحام غير متسقة. في كثير من الأحيان، لا يكون السبب الجذري هو المواد أو المكونات، ولكن الهامش الحراري غير الكافي في تصميم عملية إعادة التدفق.

5.1 التوحيد الحراري واختراق الحرارة

تتطلب الألواح السميكة والمكونات الكبيرة نقلًا قويًا وموحدًا للحرارة.

المتطلبات الرئيسية:

• مناطق تسخين متعددة

• قدرة قوية على التعويض الحراري

• تصميم تدفق الهواء مستقر

• التحكم المتكرر في درجة الحرارة على مدى فترات الإنتاج الطويلة

5.2 التحكم في الملف الشخصي واتساق العملية

يضمن تحديد درجة الحرارة الدقيق والمتكرر أن تلبي وصلات اللحام متطلبات الموثوقية عبر تصميمات اللوحات المختلفة ودفعات الإنتاج.

5.3 التحكم في الأكسدة والتفريغ

بالنسبة لمفاصل اللحام عالية الطاقة، يمكن أن تؤثر الأكسدة والفراغات بشكل كبير على التوصيل الحراري والأداء الكهربائي. تساعد الملامح الحرارية المُحسّنة والأجواء الخاضعة للرقابة عند الضرورة على تخفيف هذه المخاطر.

الوجبات الجاهزة الرئيسية:
في إلكترونيات الطاقة SMT، يحدد أداء إعادة التدفق إلى حد كبير موثوقية المنتج على المدى الطويل.

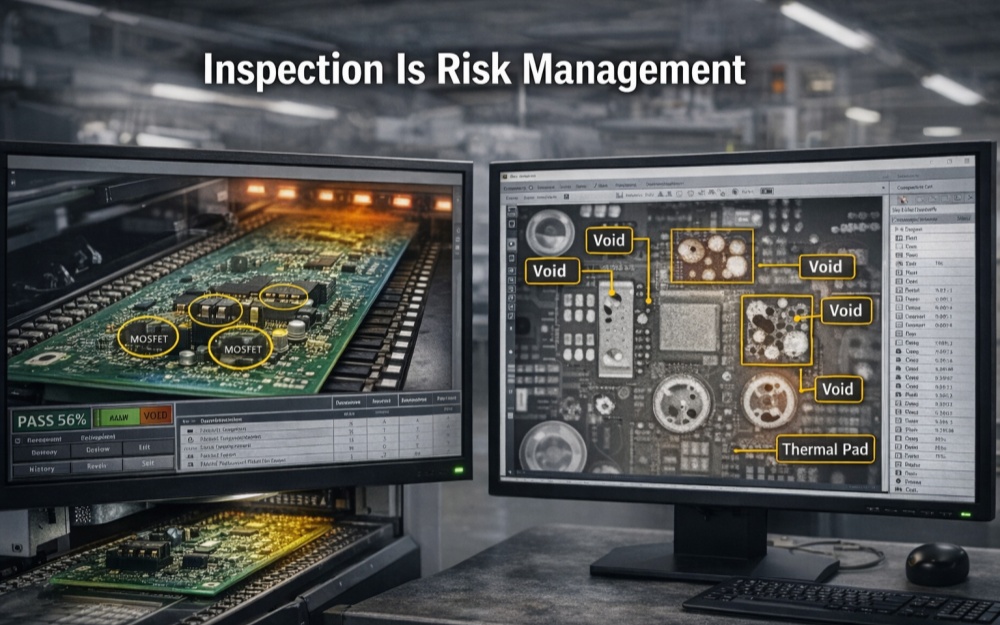

6. استراتيجية التفتيش: رؤية المخاطر قبل أن تتحول إلى فشل

الفحص ليس اختياريًا في إلكترونيات الطاقة SMT. إنها أداة لإدارة المخاطر.

6.1 فحص معجون اللحام (SPI)

يكتشف SPI مشكلات الطباعة قبل انتشارها عبر الخط بأكمله، مما يقلل بشكل كبير من إعادة العمل والخردة.

6.2 الفحص البصري الآلي (AOI)

تحدد AOI أخطاء الموضع ومشكلات القطبية وعيوب اللحام المرئية. بالنسبة لإلكترونيات الطاقة، يجب أن تركز استراتيجية التفتيش على المناطق عالية المخاطر بدلاً من متابعة التغطية الكاملة فقط.

6.3 الفحص بالأشعة السينية

يعتبر الفحص بالأشعة السينية ذا قيمة خاصة للكشف عن الفراغات وعيوب اللحام المخفية في أجهزة الطاقة والوسادات الحرارية الكبيرة.

النقطة الأساسية:
يجب وضع معدات الفحص حيث توفر أعلى مستوى من تقليل المخاطر، وليس مجرد إضافتها للاكتمال.

7. تخطيط الخط والتكامل: التصميم من أجل الاستقرار والتوسع

غالبًا ما يكون لقرارات تخطيط الخط تأثير أكبر على المدى الطويل من العلامات التجارية للمعدات الفردية.

7.1 التخطيطات المضمنة مقابل التخطيطات المعيارية

يجب أن يسمح خط SMT لإلكترونيات الطاقة المصمم جيدًا بما يلي:

• سهولة الوصول إلى الصيانة

• التخزين المؤقت للعملية

• التفتيش المستقبلي أو إضافات العملية

7.2 تكامل عملية SMT وTHT

يؤدي التخطيط لعمليات ما بعد SMT THT في المرحلة المبكرة إلى تجنب الاختناقات وتدفق المواد غير الفعال لاحقًا.

الوجبات الرئيسية:
يقلل التخطيط الجيد التخطيط من وقت التوقف عن العمل وتكاليف التعديل في المستقبل ويحمي استقرار الإنتاج على المدى الطويل.

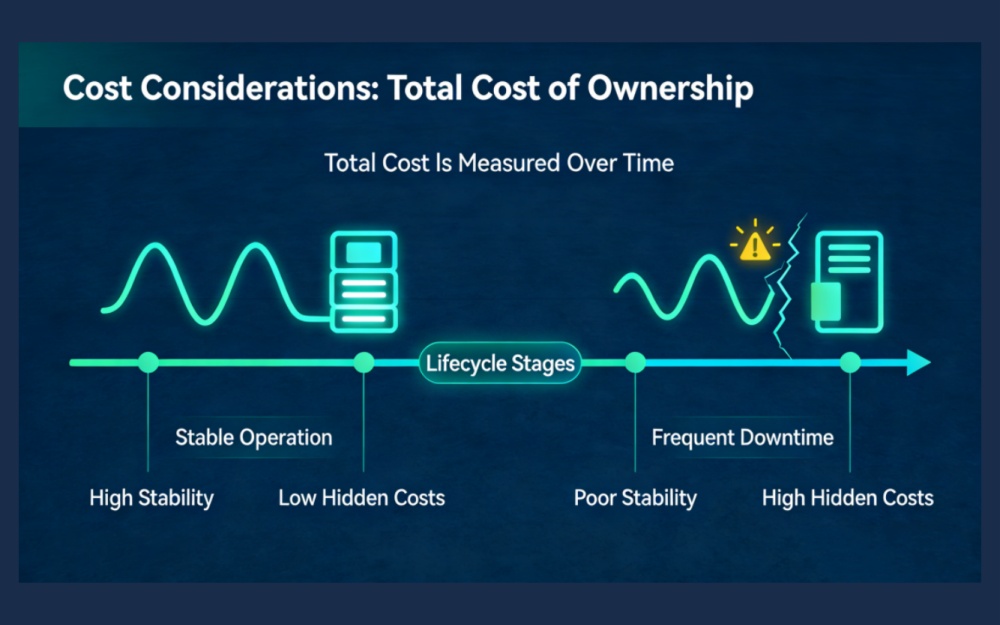

8. اعتبارات التكلفة: النظر إلى ما هو أبعد من الاستثمار الأولي

غالبًا ما يؤدي تقييم خطوط SMT استنادًا إلى سعر الشراء فقط إلى ارتفاع التكاليف على المدى الطويل.

8.1 إجمالي تكلفة الملكية (TCO)

يجب أن تتضمن التكلفة الإجمالية للملكية ما يلي:

• الصيانة وقطع الغيار

• استهلاك الطاقة

• التدريب والدعم الهندسي

• استقرار العائد مع مرور الوقت

8.2 المرونة ومسار الترقية

تعمل التصميمات المعيارية والقابلة للتطوير على حماية الاستثمار من خلال السماح بالترقيات التدريجية بدلاً من استبدال الخط بالكامل.

الوجبات الرئيسية:
خط SMT الأكثر اقتصادا هو الذي يظل منتجًا ومستقرًا طوال دورة حياته بأكملها.

9. اختيار الموردين وإدارة المخاطر

حتى أفضل المعدات يمكن أن تفشل إذا كان دعم الموردين غير كاف.

معايير التقييم الرئيسية:

• خبرة في تطبيقات إلكترونيات الطاقة

• توافر الدعم الفني والتدريب

• عملية التثبيت والتشغيل ثبت

• هيكل استجابة الخدمة واضح

الفكرة الأساسية:
إن قدرة الموردين لا تقل أهمية عن قدرة الماكينة، خاصة بالنسبة للتطبيقات المعقدة وعالية الموثوقية مثل إلكترونيات الطاقة.

الاستنتاج: بناء خط SMT يدعم نجاح إلكترونيات الطاقة على المدى الطويل

إن اختيار خط SMT لإلكترونيات الطاقة PCBA ليس عملية شراء بسيطة للمعدات. إنه قرار تصنيع استراتيجي يؤثر على موثوقية المنتج، والاستقرار التشغيلي، وقابلية التوسع في المستقبل.

بالنسبة لمعظم الشركات المصنعة، لا يتمثل التحدي الحقيقي في شراء الآلات، بل في ترجمة خصائص المنتج - مثل الكتلة الحرارية، ومزيج المكونات، وأهداف الموثوقية - إلى نظام إنتاج مستقر وقابل للتطوير.

لا يطارد خط SMT لإلكترونيات الطاقة المصمم جيدًا السرعة القصوى. فهو يوفر أداءً ثابتًا في ظل الظروف الصعبة عامًا بعد عام. ولهذا السبب أيضًا يفضل العديد من الشركات المصنعة العمل مع موفري حلول خطوط SMT ذوي الخبرة الذين يمكنهم تصميم النظام بأكمله، بدلاً من اختيار المعدات بشكل منفصل.

قبل الانتهاء من أي استثمار، من المفيد إجراء مراجعة منظمة لمتطلبات المنتج، والسلوك الحراري، وخطط التوسع طويلة المدى. يمكن أن يؤدي اتخاذ القرار الصحيح في هذه المرحلة إلى توفير سنوات من المخاطر التشغيلية وحماية جودة المنتج طوال دورة الحياة بأكملها.
